LC4384C-75FTN256C: Hágæða CPLD fyrir skilvirka stafræna rökfræði og litla orkuforrit

LC4384C-75FTN256C er öflugur forritanlegur rökfræðibúnaður hluti af ISPMACH 4000C seríunni og hannaður fyrir verkefni sem þurfa snjallar, lágmark stafrænar lausnir.Þetta tæki er fjölhæfur með 384 þjóðhagsbellum og 192 inntak/úttakspinna og það starfar á litlum krafti, sem gerir það skilvirkt.Þessi handbók mun kanna helstu eiginleika tækisins, tæknilegar upplýsingar og nota, sem sýnir hvernig það bætir afköst og skilvirkni stafrænna kerfa.

Vörulisti

LC4384C-75FTN256C Lýsing

The LC4384C-75FTN256C er afkastamikið flókið forritanlegt rökfræðibúnað (CPLD) frá hálfleiðara grindar, sem tilheyrir ISPMACH 4000C fjölskyldunni.Það er hannað til að koma til móts við forrit sem krefjast sveigjanlegra stafrænna rökfræðilegra lausna með ströngum fótspori með lágum krafti.Tækið er með 384 makrókellur og 192 inntak/úttakspinna, sem veita verulega fjölhæfni fyrir ýmsar hönnunarþarfir.Forritun og rekstrar kjarnspenna er á bilinu 1,65V til 1,95V, sem tryggir skilvirka valdastjórnun.Lykilárangursmælikvarðar LC4384C-75FTN256C fela í sér útbreiðslu seinkun á 7,5 ns og rekstrartíðni sem getur náð allt að 168 MHz.Þessi samsetning hraða og svörunar gerir það tilvalið fyrir háhraða gagnavinnsluforrit.Tækið styður marga I/O staðla eins og 3,3V, 2,5V og 1,8V LVCMOS, með 5V umburðarlyndum aðföngum til að koma til móts við breitt svið merkisstiga.Hvert þjóðhimnu er aukið með einstökum stjórntækjum fyrir klukka, endurstillingu, forstillingu og klukku gera kleift, sem gerir kleift að ná nákvæmri stjórnun rökfræðiaðgerða.

Ef þú ert að leita að því að bæta áreiðanlegum, skilvirkum og afkastamiklum rökstækjum við vörur þínar, þá er LC4384C-75FTN256C frábært val.Og ef þú ert að hugsa um að setja magnpöntun, munt þú geta nýtt þér það sem þessi háþróaða tækni hefur upp á að bjóða fyrir forritin þín.

LC4384C-75FTN256C CAD módel

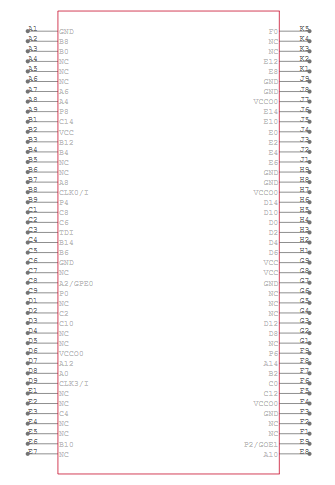

LC4384C-75FTN256C tákn

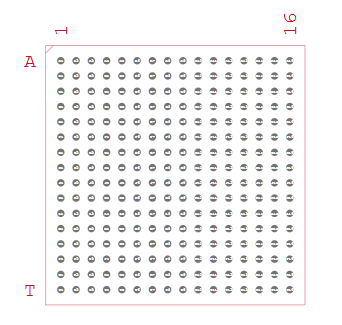

LC4384C-75FTN256C fótspor

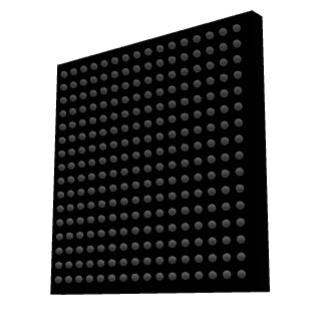

LC4384C-75FTN256C 3D líkan

LC4384C-75FTN256C lögun

• Mikil árangur: LC4384C-75FTN256C starfar með glæsilegri hámarks tíðni allt að 178,57 MHz, ásamt litlum útbreiðslu seinkun 7,5 ns.Þetta tryggir skjótan gagnavinnslu getu og skjótan viðbragðstíma fyrir háhraða stafrænt umhverfi.

• Forritun í kerfinu (ISP): Þetta tæki styður forritun í kerfinu í gegnum IEEE 1532 samhæft viðmót.Þessi aðgerð gerir kleift að auðvelda uppfærslur á vélbúnaði beint á hringrásinni án þess að þurfa að fjarlægja tæki, einfalda viðhald og uppfærslu.

• Auka þjóðhagslegar: Búin með 384 makrókellum, hver fær um sjálfstæða klukku, endurstillingu, forstillingu og klukku virkja stjórn.Þetta fyrirkomulag býður upp á umfangsmikinn sveigjanleika og nákvæmni við stjórnun flókinna rökfræðiaðgerða fyrir sérsniðna stafræna rökfræði.

• Fjölhæfur I/O stuðningur: CPLD státar af 192 inntak/úttakspinna sem eru samhæfðir við marga spennu staðla, þar á meðal 3,3V, 2,5V og 1,8V LVCMOS.Það styður einnig 5V umburðarlynd aðföng, sem eykur eindrægni við eldri arfleifð kerfi og ýmis stafræn vistkerfi.

• Lítil orkunotkun: Það er hannað til að starfa á skilvirkan hátt innan kjarnspennu sviðs 1,65V til 1,95V, sem gerir það að frábæru vali fyrir forrit þar sem krafist er orkunýtni.Þessi litla orkunotkun hjálpar til við að lágmarka hitauppstreymi og auka áreiðanleika kerfisins.

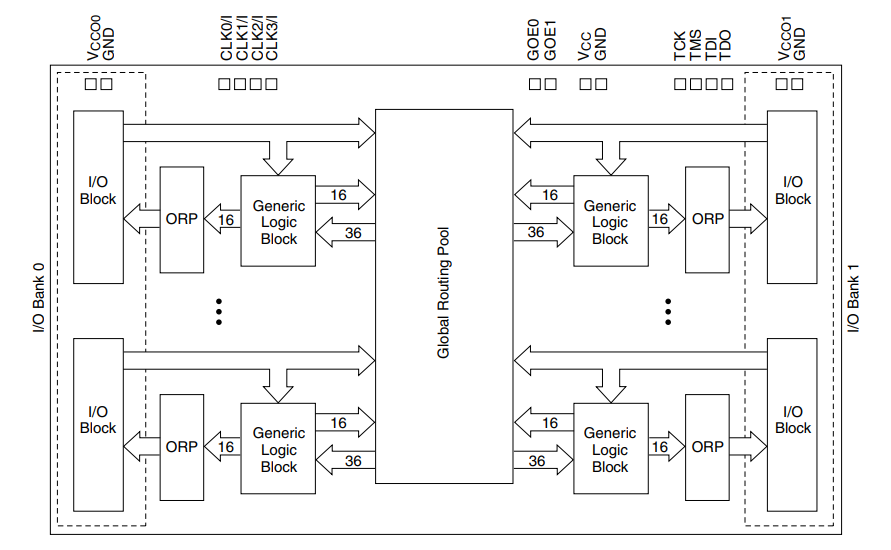

LC4384C-75FTN256C blokkarmynd

The LC4384C-75FTN256C blokkarmynd Sýnir innri uppbyggingu forritanlegs rökfræðibúnaðar.Það er skipulagt í kringum miðlæga alþjóðlega leiðarlaug (GRP) sem tengir alla hluta tækisins og tryggir hratt og sveigjanleg samskipti milli íhluta.Á hvorri hlið skýringarmyndarinnar eru I/O Banks (I/O Bank 0 og I/O banki 1), sem sjá um inntak og framleiðsla merki til og frá tækinu.Þessir bankar eru tengdir við Output Routing Pools (ORP), sem stjórna flæði gagna milli I/O blokkanna og almennra rökfræðiblokka (GLBS).Almennt rökfræðiblokkir (GLBS) eru aðalvinnslueiningarnar sem framkvæma rökfræðiaðgerðir.Þeir eru tengdir ORPS fyrir inntak og úttak og tengdir við GRP til samskipta við aðrar GLB, sem gerir kleift að búa til flóknar rökfræðiaðgerðir.Efst sýnir skýringarmyndin aðföng klukka og stjórnunar til að stjórna tímasetningu og tækjum, þar með talin mörg klukkumerki og JTAG inntak til forritunar og prófana.Skýringarmyndin sýnir hvernig tækið er hannað fyrir sveigjanlega útfærslu rökfræði með háhraða tengingum og skilvirkri merkisleið.

LC4384C-75FTN256C forskriftir

Tegund	Færibreytur
Framleiðandi	Grindar Semiconductor Corporation
Röð	ISPMACH® 4000C
Umbúðir	Bakki
Staða hluta	Úrelt
Forritanleg gerð	Í kerfisforritanlegu
Seinkaðu tíma TPD (1) Max	7,5 ns
Spennuframboð - Innra	1,65V ~ 1,95V
Fjöldi rökfræðiþátta/blokka	24
Fjöldi þjóðhagsboða	384
Fjöldi i/o	192
Rekstrarhiti	0 ° C ~ 90 ° C (TJ)
Festingartegund	Yfirborðsfesting
Pakki / mál	256-lbga
Pakki birgjabúnaðar	256-ftbga (17x17)
Grunnvörunúmer	LC4384

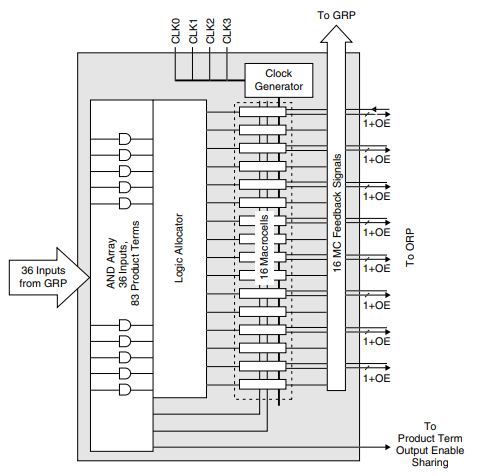

LC4384C-75FTN256C Generic Logic Block

The Almenn rökfræðiblokk (GLB) af LC4384C-75FTN256C Vinnur rökfræðiaðgerðir með sveigjanlegri og skilvirkri hönnun.Það fær 36 aðföng frá Global Routing Pool (GRP), sem eru sameinuð með því að nota og fylki til að mynda 83 vöruskilmála.Þessir vöruskilmálar eru grundvallar rökfræði samsetningar sem eru stjórnaðar af rökfræðiúthluti.Röksemdafærslan dreifir þessum vöruskilmálum til 16 þjóðhagslegra, sem eru aðalvinnslueiningarnar.Þessar þjóðhagsbellur framkvæma rökfræðiaðgerðir, þ.mt samsetningar- og röð.Þeir eru samstilltir með klukku rafall með því að nota fjögur klukkutegundir (CLK0 til CLK3), sem gerir kleift að ná nákvæmri tímasetningarstýringu.Hver makrósell getur sent framleiðsluna aftur í GRP eða í Output Lowing Pool (ORP) til frekari vinnslu.Þeir styðja endurgjöf til að innleiða flóknar ríkisvélar og raðrásir.Hönnun GLB er mjög sveigjanleg, sem gerir kleift að flóknar rökfræðiaðgerðir með skilvirkri leið og tímasetningarstýringu, hentugur fyrir háþróaða stafræna hönnun.

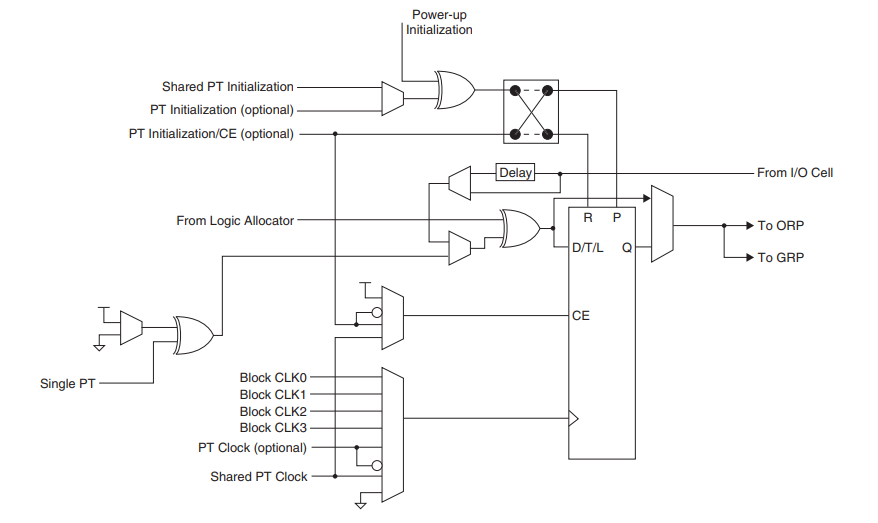

LC4384C-75FTN256C MACROCELL

The Macrocell af LC4384C-75FTN256C er hannað fyrir sveigjanlega og skilvirka vinnslu rökfræði.Það fær aðföng frá rökfræðiúthlutuninni og getur frumstillt með ýmsum aðferðum, þar með talið samnýtt frumstillingu PT og frumstillingu, sem tryggir þekkt upphafsástand.Macrocell styður margar klukkuuppsprettur eins og blokkarklukkur (CLK0 til CLK3), PT klukku og samnýtt PT klukku, með klukku margfeldi sem velur viðeigandi uppsprettu fyrir nákvæma tímasetningarstýringu.Í kjarna þess starfar A D/T/L Flip-flop í mismunandi stillingum, D (gögn), T (Skipta) eða L (klemmu) og er með klukku enable (CE) inntak fyrir skilyrt klukku.Hægt er að færa framleiðsla frá þjóðhagsfrumunni yfir í framleiðslulostulaugina (ORP) fyrir ytri tengingar eða Global Routing Pool (GRP) fyrir innri endurgjöf, sem gerir ráð fyrir flóknum rökfræðiaðgerðum og skilvirkri merkisleið.Seinkunarþáttur tryggir rétta tímasetningu og merkjasamsetningu, sem gerir makróselluna mjög aðlögunarhæf fyrir háþróaða stafræna hönnun.

LC4384C-75FTN256C forrit

Stafræn rökfræðiforrit

Þetta CPLD skar sig fram úr við að meðhöndla sérsniðnar rökfræðiaðgerðir, svo sem ríkisvélar og lím rökfræði, sem veitir sveigjanlega lausn til að búa til sérsniðin stafrænt viðmót og ferla.Geta þess til að stjórna flóknum rökstýringum á rökum gerir það að aðal vali til að hagræða virkni vélbúnaðar.

Örstýring og kerfis-á-flís (SOC) hönnun

LC4384C-75FTN256C eykur örstýringarkerfi með því að bjóða upp á frekari rökfræði til að styðja við aukna virkni.Það getur þjónað sem hluti í SOC hönnun, þar sem þörf er á samþættingu margra tækja á einum flís og þannig aðstoðað við að draga úr heildarkostnaði kerfisins og orkunotkun.

Innbyggð kerfi

Með forritanleika í kerfinu og I/O getu í fjölspennu er þetta tæki fullkomlega hentar fyrir innbyggð kerfi.Það gerir ráð fyrir uppfærslum og leiðréttingum kerfisins án þess að þurfa umfangsmikla niðurtíma, sem gerir það tilvalið fyrir forrit sem krefjast mikillar áreiðanleika og aðlögunarhæfni.

Iðnaðareftirlitskerfi

Í iðnaðarumhverfi stuðlar LC4384C-75FTN256C að sjálfvirkni og stjórnun vinnslu.Öflug hönnun þess tryggir áreiðanlega rekstur við krefjandi aðstæður, sem gerir það að dýrmætum þætti til að stjórna flóknum iðnaðarferlum og vélum.

Bifreiðar rafeindatækni

Lítil orkunotkun tækisins og háhraða gagna meðhöndlunargetu gerir það að frábæru vali fyrir rafeindatækni í bifreiðum.Það er notað í forritum, allt frá stjórnunareiningum ökutækja til háþróaðra infotainment kerfi, sem hjálpar til við að auka bæði afköst og öryggisaðgerðir í nútíma farartækjum.

Vídeó og myndvinnsla

Þökk sé getu þess til að vinna úr háhraða merkjum á skilvirkan hátt er LC4384C-75FTN256C einnig notað í mynd- og myndvinnsluverkefnum.Það styður athafnir eins og stigstærð, síun og snið umbreytingu fyrir margmiðlunarforrit og tæki.

LC4384C-75FTN256C Svipaðir hlutar

• LC4384V-10ft256i

• LC4384V-35FN256C

• LC4256ZE-5TN100C

LC4384C-75FTN256C Kostir

Óstöðug stilling

Þetta CPLD nýtur góðs af innra óstöðugri minni, sem auðveldar strax virkni á valdi án þess að treysta á ytri stillingarheimildir.Þessi eðlislægi hæfileiki einfaldar ekki aðeins heildarhönnunarferlið með því að útrýma þörfinni fyrir viðbótar óstöðugan minni íhluta heldur eykur einnig áreiðanleika kerfisins með því að draga úr mögulegum bilunum.

Ákvarðandi tímasetning

Tækið býður upp á stöðugar og fyrirsjáanlegar tafir á útbreiðslu, sem er kostur fyrir forrit sem krefjast nákvæmrar tímasetningarstýringar.Þessi ákvarðandi tímasetning tryggir að allar rökfræðiaðgerðir eru samstilltar nákvæmlega, sem gerir LC4384C-75FTN256C tilvalið til að stjórna tímabundnum verkefnum í stafrænum hringrásum.

Einfölduð hönnunarferli

Ólíkt FPGA, sem getur krafist flókinnar forritunar og stillinga, státar LC4384C-75FTN256C af einfaldari hönnunaraðferð.Miðstýrt rökfræði arkitektúr auðveldar auðveldari framkvæmd stjórnunar rökfræði og ríkisvélar, dregur úr þróunartíma og einfaldar námsferilinn.

Afl skilvirkni

LC4384C-75FTN256C er hannað fyrir litla orkunotkun og starfar á skilvirkan hátt innan grunnspennu sviðs 1,65V til 1,95V.Þessi orkunýtni gerir það að verkum að það hentar fyrir rafhlöðustýrt eða orkuviðkvæm forrit, sem hjálpar til við að lengja langlífi tækisins og draga úr orkukostnaði.

Öflug I/O getu

Með 192 forritanlegum I/O pinna sem styðja marga spennu staðla býður LC4384C-75FTN256C umfangsmikla viðmót sveigjanleika.Þessi hæfileiki gerir það kleift að samþætta auðveldlega með ýmsum stafrænum og hliðstæðum íhlutum og auka notagildi þess á mörgum kerfum og tækni.

Háhraða árangur

Hæfni til að starfa á tíðni upp í 178,57 MHz gerir LC4384C-75FTN256C kleift að takast á við háhraða gagnavinnslu og afköst.Þetta gerir það að frábæru vali fyrir forrit sem fela í sér skjótan gagnavinnslu og vinnslukröfur í rauntíma.

LC4384C-75FTN256C umbúðir víddir

Pökkunarvíddir fyrir LC4384C-75FTN256C:

Færibreytur	Vídd (mm)
Líkamsstærð	17 x 17
Boltahöll	0,8
Boltatölur	256

LC4384C-75FTN256C framleiðandi

Lattice Semiconductor Corporation, með aðsetur í Hillsboro, Oregon, er framleiðandi LC4384C-75FTN256C, áberandi FPGA (Field-forforritanleg hliðar fylking) hluti sem er þekktur fyrir stillanleika þess og fjölhæfni í ýmsum forritum.Stofnað árið 1983 hefur Lattice Semiconductor skorið sess í hálfleiðaraiðnaðinum með því að sérhæfa sig í litlum krafti, smáformi og sérhannaðar lausnir sem koma til móts við margs konar markaðsþörf, allt frá rafeindatækni til iðnaðar.LC4384C-75FTN256C, hluti af umfangsmiklu vöruuppbyggingu þeirra, sýnir skuldbindingu sína til að bjóða upp á háþróaða forritanleg rökfræðibúnað sem styður flókin stafræn kerfi með áherslu á nýsköpun og skilvirkni.

Niðurstaða

LC4384C-75FTN256C sýnir hollustu grindar hálfleiðara við nýstárlega og skilvirka tækni á hálfleiðara sviði.Þetta tæki er búið fyrir ítarleg hönnunarverkefni með sveigjanlegum valkostum fyrir inntak/úttak og háþróaða innri mannvirki.Það er fullkomið til notkunar á ýmsum sviðum eins og iðnaðarkerfi, bílafrafeindatækni og vídeóvinnslu, vegna þess að það vinnur gögn fljótt og hægt er að laga þau auðveldlega að mismunandi þörfum.Þessi handbók varpar ljósi á getu tækisins til að takast á við flókin stafræn verkefni vel og bæta heildar virkni kerfisins, sem sannar að það er mikilvægt tæki í forritanlegum rökfræðibúnaði.

DataSheet PDF

LC4384C-75FTN256C gagnablöð:

ISPMACH 4000V, B, C, Z Family.pdf
