LM317 Spennaeftirlit: Pinout, hringrás, samanburður við LM7805 og yfirlit yfir gagnablað

LM317 stillanleg spennustjórnandi er víða notaður hluti í aflgjafahönnun.Það er þekkt fyrir getu sína til að bjóða upp á stöðuga framleiðsluspennu milli 1,25V og 37V, með núverandi afkastagetu allt að 1,5a.Fjölhæfni þess í iðnaðarframkvæmdum og eiginleikum eins og hitauppstreymi verndar, straum takmarkandi og breitt spennuaðlögunarsvið gerir það að hefta í mörgum rafeindatækniverkefnum.Þessi grein kannar lykilatriði LM317, ber hana saman við aðrar eftirlitsstofnanir eins og LM7805 og LT3080 og skoðar ýmis hagnýt forrit, allt frá aflgjafahönnun til rafhlöðuhleðslutæki og LED ökumanna.

Vörulisti

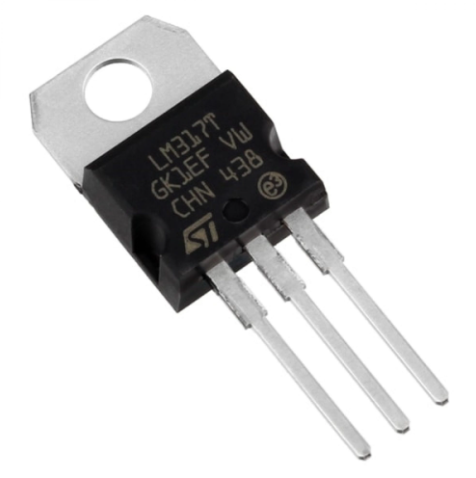

Yfirlit yfir LM317

The LM317 táknar mjög aðlögunarhæfan þriggja termalistrefunarstýringu, smíðað af nokkrum frægum samþættum hringrás (IC) framleiðendum.Þessi hluti nýtur víðtækrar notkunar í DC-stjórnuðum aflrásum vegna hæfni þess til að skila stillanlegu og stöðugu spennustigum.

LM317 getur skilað framleiðsluspennu sem er breytileg frá 1,25 V til 37 V og aðlagast mismunandi núverandi kröfum og auka umsóknarsvið þess.Það getur veitt meira en 1,5 a straum af álaginu og stuðlað að notkun þess í ýmsum verkefnum.

Innri straumur takmarkandi jafnvægi álags sveiflur.Varma lokun kemur í veg fyrir ofhitnun, stuðla að langlífi.Öruggt bætur á svæðinu tryggir stöðugan rekstur við fjölbreyttar aðstæður.Stöðugleiki við sveiflukennd inntaksskilyrði heldur stöðug afköst.Í raunverulegum tilfellum er LM317 tekið í fjölbreyttan fjölda rafrænna verkefna og viðskiptalegra nota.Þú getur notað aðlögunarhæfni þess fyrir sérsniðnar spennuþörf í DIY pökkum, frumgerð og iðnaðarhönnun.Nánar tiltekið er það oft notað í rafmagnsbirgðir í bekknum, rafhlöðuhleðslutæki og LED ökumenn.

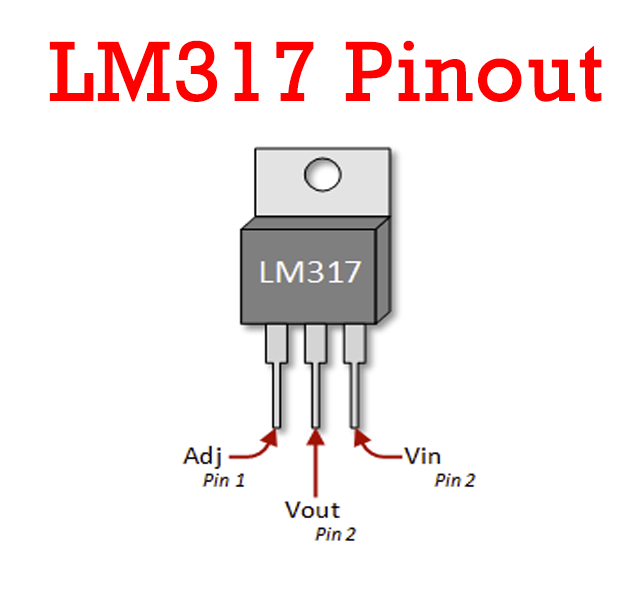

LM317 PIN -stillingar

Pinna númer	Pinnaheiti	Lýsing
1	Aðlagaðu	Þessir PINS Stilla framleiðsluspennuna
2	Framleiðsla Spenna (vout)	The Hægt er að fá stjórnað framleiðsla spennu sem stillt er með aðlögunarpinnanum frá þessum pinna
3	Inntak Spenna (Vin)	The Inntaksspenna sem þarf að stjórna er gefin á þessum pinna

Forskriftir LM317

Hér er borðefnið fyrir ON semiconductor LM317T.

Tegund	Færibreytur	Upplýsingar
Lífsferill Staða		Úrelt
Síðast Sendingar	(Síðast Uppfært: Fyrir 3 dögum)
Hafðu samband Málun		Tin
FUTT		Í gegnum Gat
Festing Tegund		Í gegnum Gat
Pakki / Mál		To-220-3
Númer af prjónum		3
Þyngd		1.214012g
Starfrækt Hitastig		0 ° C ~ 125 ° C.
Umbúðir		Tube
Birt		2004
JESD-609 Kóðinn		e3
Pbfree Kóðinn		Já
Hluti Staða		Úrelt
Raka Næmi stig (MSL)		1 (Ótakmarkað)
Númer af uppsögnum		3
ECCN Kóðinn		EAR99
Máttur Einkunn		20W
Pökkun Aðferð		Járnbraut
Max Afldreifing		20W
Flugstöð Staða		Stakt
Hámarki Endurflæði hitastig (° C)		235
Númer af aðgerðum		1
Flugstöð Pitch		2.54mm
Tími @ Peak Reflow Hitastig (S)		30
Grunn Hlutanúmer		LM317
PIN Telja		3
Númer af framleiðsla		1
Spenna - Inntak (max)		40V
Framleiðsla Spenna		37V
Max Framleiðsla straumur		1.5a
Framleiðsla Stillingar		Jákvætt
Max Framleiðsla spenna		37V
Númer af eftirlitsaðilum		1
Mín Inntaksspenna		4.2V
Vernd Eiginleikar		Yfir Hitastig, skammhlaup
PSRR		75db ~ 60db (120Hz)
Tilvísun Spenna		1.3V
Brottfall Spenna		2V
Brottfall Spenna1-nom		3V
Mín Framleiðsla spenna		1.2V
Máttur Hlutfallshlutfall framboðs (PSRR)		60db
Mín núverandi Takmarkaðu		1.5a
Hleðsla Reglugerð-Max (%)		5,80%
Hæð		9.15mm
Lengd		10.4mm
Breidd		4,6mm
Ná til SVHC		Nei SVHC
Geislun Herða		Nei
Rohs Staða		Rohs Samhæft
Blý Ókeypis		Blý Ókeypis

CAD módel fyrir LM317

Tákn

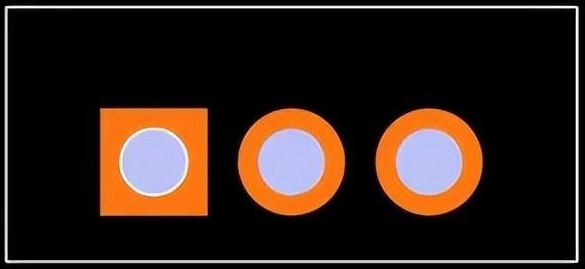

Fótspor

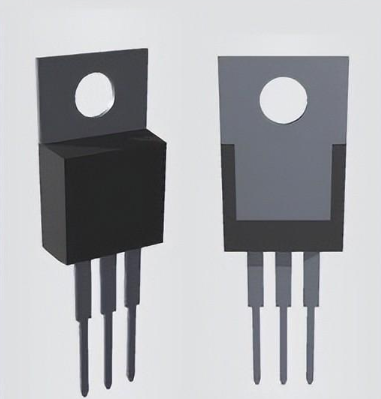

3D módel

Lykilatriði LM317

Lögun	Lýsing
Stillanleg Framleiðsla spennusvið	Stillanleg frá 1,25V til 37V
Hámark Framleiðsla straumur	Stærri en 1.5a
Innra Skammhlaupsvörn	Innbyggt Núverandi takmarkanir til að koma í veg fyrir skemmdir
Hitauppstreymi Ofhleðsluvörn	Kemur í veg fyrir ofhitnun með því að leggja niður eftirlitsstofninn
Framleiðsla Bætur á öruggum svæðum	Tryggir Örugg rekstur innan tilgreindra marka

Forrit LM317

LM317 finnur sinn sæti í mýmörgum forritum vegna fjölhæfni þess og áreiðanleika.Þessi notkun er allt frá jákvæðri spennureglugerð til verndarrásir gegn öfugri pólun og stjórnandi mótorum.

Jákvæð spennureglugerð

Á sviði jákvæðrar spennu reglugerðar skar sig LM317 fram við að skila stöðugri framleiðsluspennu innan um sveiflur í innspennu eða álagsskilyrðum.Þú getur snúið þér að þessum eftirlitsaðila til að koma á stöðugleika spennubirgða fyrir örgjörva og alvarlega rafræna íhluti.Stöðug frammistaða sem það tryggir er grundvallaratriði fyrir ákjósanlegan virkni valdnæmra tækja og eykur þar með afköst þeirra og líftíma.

Breytileg aflgjafa

LM317 skín í breytilegum aflgjafa, aðdáun fyrir getu sína til að stilla framleiðsla spennu fínstillingu með viðnámsbreytileika.Þessi sveigjanleiki er sérstaklega metinn í tilraunaumhverfi þar sem krafist er fjölbreyttra spennu til að prófa rafræna hluti.Þú getur reglulega reitt þig á LM317 til að veita stillanlegt aflstig við frumgerð eða viðgerðarverkefni, sem gerir það að hefta í verkfærasöfnum þeirra.

Núverandi takmarkandi hringrásir

Í núverandi takmörkunarrásum verndar LM317 viðkvæmir íhlutir frá yfirstraumsmyndum með því að setja nákvæm núverandi mörk.Þessi vernd er ráðandi í forritum eins og hleðslurásir rafgeymis, þar sem stjórnun hleðslustraumanna er notuð til að forðast niðurbrot rafhlöðunnar.Með því að koma í veg fyrir of mikið straumstreymi stuðlar LM317 verulega til að lengja líftíma ýmissa tækja.

Andstæða pólun vernd

Andstæða pólun getur valdið eyðileggingu á rafrásum, en LM317, parað við hjálparhluta, virkar sem skjöld gegn slíkum óhöppum.Þessi verndun reynist ómetanleg í rafeindatækni í bifreiðum og öðrum raforkukerfum sem eru tilhneigð til viðsnúnings við pólun.Hlutverk eftirlitsstofnanna í þessum stillingum undirstrikar mikilvægi þess við að styrkja styrkleika aflgjafa kerfa.

Mótorstýring

Í mótorstjórnunarforritum gegnir LM317 lykilhlutverk með því að stjórna spennunni sem afhent er til mótora, sem hefur bein áhrif á hraða þeirra og tog.Þessi stjórnun er virk á sviðum eins og sjálfvirkni iðnaðar og vélfærafræði, þar sem krafist er nákvæmrar vélknúinna aðgerða.Jafnvel í verkefnum, svo sem fjarstýrðum ökutækjum, er öflugur árangur LM317 mjög gagnlegur.

Rafeindatækni neytenda

LM317 er alls staðar í neytandi rafeindatækni, þar með talið skrifborðs tölvur og DVD, þar sem það viðheldur spennustigum innan tiltekinna sviða.Þetta samkvæmni tryggir áreiðanlega afköst tæki og kemur í veg fyrir virkni frávik og bætir þannig upplifun þína.Víðtæk notkun þess í neytendatækjum staðfestir árangur og áreiðanleika þess.

Valkostir við LM317

• LM7805

• LM7806

• LM7809

• LM7812

• LM7905

• LM7912

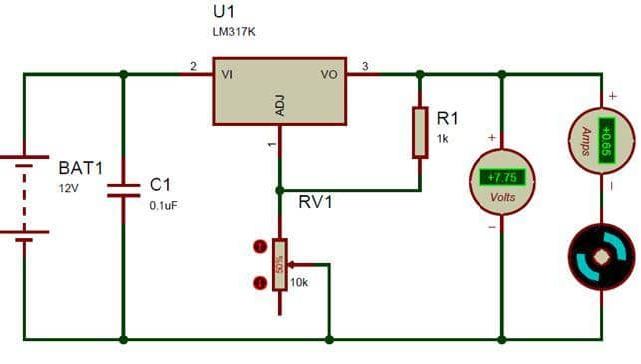

Framkvæmd LM317

Notkun LM317 sem breytilegs spennueftirlits felur í sér vandaða uppsetningu til að viðhalda nákvæmri stjórn á framleiðsluspennunni.Aðferðin felur í sér að tengja inntaksspennuna við VIN -pinnann og stilla spennuna fínt við ADJ pinnann með viðnámsneti.Þessi stilling gerir kleift að framleiða spennu við Vout.Með því að þ.mt potentiometer í þessum mögulega skilrunarrás leyfir kraftmiklar aðlögun að framleiðsluspennunni eftir þörfum.

Til að nota LM317 á áhrifaríkan hátt er hægt að ákvarða framleiðsla spennu (vout) með jöfnunni

VOUT = 1,25 × L (1 +(R2/R1))

Hér eru (R1) og (R2) viðnám íhlutir í hringrásinni, þar sem (R2) eru oft potentiometer.Til dæmis, ef (R1) er 1kΩ og (R2) er 10kΩ potentiometer, getur framleiðsluspennan verið á bilinu 1,25V til 10V.

Hagnýt notkun LM317 gengur út fyrir útreikninga á hugmyndum.Að fínstilla viðnámsgildin, sérstaklega með því að nota potentiometer, krefst innsæis sjónarmiða til að hámarka afköst.Nauðsynlegt er að skilja álagsskilyrði og stjórna hitauppstreymi til að tryggja stöðugleika og áreiðanleika eftirlitsstofnanna í fjölbreyttu umhverfi.Hitadreifing er talsverður þáttur sem hefur áhrif á frammistöðu LM317.Að beita réttum hita sökkvandi tækni getur komið í veg fyrir ofhitnun, sem annars gæti leitt til spennureglugerðar eða skemmdir á íhlutanum.Hegðun LM317 við mismunandi álagsskilyrði hefur áhrif á stöðugleika framleiðslunnar.Prófun eftirlitsrásarinnar undir mörgum álagssviðsmyndum veitir dýrmæta innsýn í hvernig álags sveiflur hafa áhrif á framleiðsluspennuna.

LM317 vs. LM7805

Stillanleg samanborið við fastan framleiðsluspennu

LM317 og LM7805 þjóna sérstökum hlutverkum vegna mismunandi framleiðslugetu þeirra, sem hver og einn færir sér einstaka skírskotun sína á borðið.LM317 veitir þeim sem þrá sveigjanleika með stillanlegri framleiðsluspennu á bilinu 1,25V til 37V, eiginleiki sem þykir vænt um í forritum þar sem breytilegt spennustig eykur afköst.Aftur á móti stendur LM7805 áberandi með staðfastri eðli sínu og skilar föstum 5V framleiðsla og þénar sæti sitt í kerfum sem dafna við stöðugleika og einsleitni.

Núverandi framleiðsla getu

Athyglisverður ávinningur af LM317 er geta þess til að styðja við hærri núverandi framleiðsla.Þetta er að mestu leyti hagstætt fyrir atburðarás sem krefst öflugrar aflgjafa og býður upp á áreiðanleika fyrir ákafari verkefni.Aftur á móti heldur LM7805, með einfaldari hönnun sinni, yfirleitt með lægri núverandi framleiðsla.Þó að þetta gæti virst takmarkandi, þá hentar það oft fullkomlega færri krefjandi forritum og veitir einfalda en árangursríka lausn.

Kröfur íhluta

Notkun LM317 til aðlögunar spennu þarfnast viðbótar íhluta, svo sem viðnám eða potentiometers.Þetta bætti margbreytileika sprautar lag af sveigjanleika í spennueftirlitsferlið en þarfnast umhugsunarverðari nálgunar við hönnun.Aftur á móti, fastur framleiðsla LM7805, straumlínur umtalsverða hringrásarhönnun.Að lágmarka þörfina fyrir utanaðkomandi íhluti, gerir kleift að fá skjótari og einfaldari útfærslu og vekur tilfinningu um vellíðan og skilvirkni í hönnunarferlinu.

Sambærilegir hlutar

Hluti Númer	Framleiðandi	Pakki / Mál	Númer af prjónum	Númer af framleiðsla	Max Framleiðsla straumur	Mín Inntaksspenna	Max Inntaksspenna	Mín Framleiðsla spenna	Max Framleiðsla spenna	Brottfall Spenna	Útsýni Berðu saman
LM317T	Á hálfleiðara	To-220-3	3	1	1.5 a	4,2 V.	40 V.	1,2 V.	37 v	2 v	LM317T vs LM317KCS
LM317KCS	Texas Hljóðfæri	To-220-3	3	1	1.5 a	4,2 V.	40 V.	1,25 V.	37 v	2 v	LM317T vs LM317KCS
LM317T	Stmicroelectronics	To-220-3	3	1	1.5 a	4,2 V.	40 V.	1,2 V.	37 v	-	LM317T VS LM317T
LM217T	Stmicroelectronics	To-220-3	3	1	1.5 a	4,2 V.	40 V.	1,2 V.	37 v	-	LM317T VS LM217T
LM317KCT	Texas Hljóðfæri	To-220-3	3	1	1.5 a	4,2 V.	40 V.	1,25 V.	37 v	2 v	LM317T vs LM317KCT

DataSheet PDF

LM317T gagnablöð:

To220b03 Pkg teikning.pdf

KA317, LM317.pdf

LM317, NCV317 DataSheet.pdf

LM317, NCV317 DataSheet.pdf

LM317KCS gagnablöð:

LM317KCE3.pdf

LM317T gagnablöð:

LM217, LM317.pdf

LM217T gagnablöð:

LM217, LM317.pdf

Algengar spurningar [FAQ]

1. Hvernig virkar LM317?

LM317 starfar sem stillanleg línuleg spennueftirlit, sem veitir vandaða stjórn á framleiðsluspennu með endurgjöf sem notar spennuskiptingu sem samanstendur af tveimur ytri mótspyrnum.Með því að breyta viðnámsgildum er endurgjöf spenna mismunandi og aðlaga því að framleiðsla spennu eftirlitsstofnanna.Þessi aðferð er reglulega notuð í rafeindatækni til að öðlast mismunandi spennustig frá einni aflgjafa, veitingar til notkunar, allt frá örstýringarverkefnum til iðnaðaraflakerfa.Í hagnýtum atburðarásum gætirðu orðið vitni að þessu á hönnunarstigi rafeindatækja, þar sem nákvæmar spennu reglugerðir tryggir áreiðanlegar rekstur og dregur úr ófyrirséðum málum - sem gerir það að verkum að alvarleg nákvæmni og stöðugleiki eru í rafrænum hringrásum.

2. Hvað er LM317 notað?

Hægt er að nota LM317 til að veita stöðuga framleiðsluspennu, tryggja stöðuga núverandi stjórnun, auðvelda hönnun rafhlöðuhleðslutækja og starfa sem aðalþáttur í breytilegum aflgjafa.Geta þess til að veita stillanlegan spennu er sérstaklega gagnleg í ýmsum samhengi.Þú getur nýtt það til að knýja mismunandi hluta hringrásar sem krefjast breytilegs spennustigs, tryggja eindrægni og skilvirkni í rekstri.Innan þessara fjölbreyttu verklegu uppsetningar sýnir LM317 fjölhæfni þess og endurspeglar aðlögunarhæfni þess í mýgrútur rafmagnsumhverfis.

3.. Hver er hámarks inntaksspenna LM317?

LM317 styður hámarks inntaksspennu 40V og starfar á skilvirkan hátt með inntak-framleiðsla spennu á bilinu 3V til 40V.Þetta einkenni víkkar notagildi þess í ýmsum uppsetningum aflgjafa, sem veitir bæði miklar og lágspennu kröfur.Til dæmis reynist þessi eiginleiki ómetanlegur þegar hannað er seigur aflgjafaeiningar þar sem veruleg afbrigði innspennu getur komið fram, eflir sveigjanleika hönnunar og tryggir áreiðanlegan afköst í raunverulegum forritum.

4.. Hver er framleiðsla spenna LM317?

LM317 býður upp á sveigjanlegan framleiðsluspennu á bilinu 1,25V til 37V, með núverandi afhendingargetu allt að 1,5a.Þessi sveigjanleiki gerir það að gagnlegu tæki til að sérsníða orkulausnir til að uppfylla sérstakar kröfur, allt frá litlum verkefnum til stórra iðnaðarforrits.Með því að nota stillanlegan framleiðsla getur þú sérsniðið spennuframboðið til að samræma kröfur ýmissa rafrænna íhluta, hámarka afköst og auka langlífi rafrænna kerfa.Oft í rannsóknarstofum er hæfileikinn til að stjórna spennu nákvæmlega í fyrirrúmi til að ná fram nákvæmni tilrauna og tryggja öryggi, sýna ómetanlegt gagnsemi eftirlitsaðila.
