LM317T spennueftirlit: Valkostir, pinout og gagnablað

Þessi grein kannar LM317T spennueftirlitið, fjölhæfur hluti sem er þekktur fyrir getu sína til að stilla spennuútgang frá 1,2V til 37V.LM317T er mikið notað í ýmsum rafrænum verkefnum og sameinar einfaldleika og árangursríkan árangur.Hönnun þess styður auðvelda samþættingu til að uppfylla fjölbreyttar umsóknarkröfur á skilvirkan hátt með nákvæmni.

Vörulisti

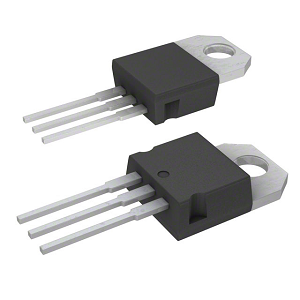

Hver er LM317T spennueftirlitið?

The LM317T Skertu sig sem mjög aðlögunarhæfur spennustjórnandi í To-220 pakka, þekktur fyrir óbrotna hönnun sína og glæsilega afköst við að stjórna jákvæðum spennuframleiðslu.Það getur komið til móts við strauma sem eru meiri en 1,5A og létta valdastjórnun með því að nota viðnámskerfi fyrir nákvæma spennustillingu.Þessi hæfileiki styður breitt spennusvið og dregur úr þörfinni fyrir marga fastar eftirlitsstofnanir.LM317T einkennist af eiginleikum sem styðja skilvirka valdastjórnun.Hæfni þess í að viðhalda stöðugri framleiðsluspennu þrátt fyrir breytilegar inntaksskilyrði undirstrikar skilvirkni þess.Þegar LM317T er notað er hitauppstreymi verndun þess og skammhlaupsvörn, sem veitir stöðuga afköst og seiglu jafnvel í krefjandi umhverfi.LM317T er oft samþætt í rafrásir fyrir tæki með mismunandi spennuþörf.Einföld hönnun þess gerir kleift að auðvelda leiðréttingar og viðhald, sem býður upp á ávinning í fræðslustillingum og tilraunauppsetningum.

LM317T pinna stillingar

Pinna nr	Pinnaheiti	Lýsing
1	Aðlagaðu	Þessi pinna aðlagar framleiðsluspennuna
2	Framleiðsla spenna (vout)	Skipuleg framleiðsla spennu sem stillt er með leiðréttri pinna getur vera fenginn úr þessum pinna
3	Inntaksspenna (VIN)	Inntaksspennan sem þarf að stjórna er gefin til þessi pinna

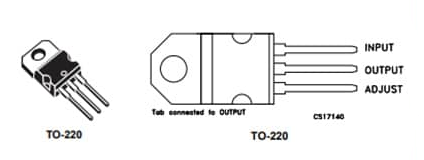

LM317T tákn og fótspor

Eiginleikar LM317T

Stillanlegt spennusvið

Einn sláandi þáttur LM317T er stillanlegt spennusvið frá 1,2V til 37V, sem sér um forrit sem þurfa fínstillta spennustjórnun.Þessi fjölhæfni höfðar til margra rafrænna forrita og dregur úr fylgikvillum hönnunar.

Núverandi meðhöndlunargeta

Með stuðningi við strauma yfir 1,5A er LM317T sérsniðið að há eftirspurnarrásum með áherslu á að viðhalda stöðugleika yfir mismunandi kraftþörf.Þetta einkenni stuðlar að óaðfinnanlegum tækjum, sem gerir það að metnum þætti þar sem kraftar kröfur eru ófyrirsjáanlegar.

Nákvæmni í reglugerð

LM317T skar sig fram úr því að viðhalda þéttri línu og álagsreglugerð við 0,1%og lágmarka spennubreytileika sem gæti truflað eða brotið niður viðkvæma hluti.

Fjölhæfur spennuaðgerð

Fljótandi spennuhönnun LM317T eykur sveigjanleika í hringrásinni og styður notkun þess í neikvæðum spennusviðsmyndum án þess að þurfa flóknar stillingar.Þessi hæfileiki verður hagstæður þegar margar eftirlitsaðilar eru samþættir í einu kerfi.

Verndaðu eiginleika

LM317T býður upp á öflugar verndarráðstafanir, styrktar heilleika kerfisins, búin með yfirstraumvernd, öflugum öryggisráðstöfunum, styrkir heilleika kerfisins gegn algengum ógnum eins og skammhlaupum og ofhitnun.Með þessum eiginleikum skapa margir samfellda blöndu af nýsköpun og áreiðanleika, knýja fram afköst vöru og langlífi.

LM317T tækniforskriftir

Tegund	Færibreytur
Staða líftíma	Virk (síðast uppfærð: 7 mánuðum)
Hafðu samband	Tin
Festingartegund	Í gegnum gat
Fjöldi pinna	3
Auðkenni framleiðanda pakka	0015988_typea_rev_t
Umbúðir	Tube
JESD-609 kóða	e3
Rakanæmi (MSL)	1 (ótakmarkað)
ECCN kóða	EAR99
Fjöldi aðgerða	1
Grunnhlutafjöldi	LM317
Fjöldi framleiðsla	1
Framleiðsla spenna	37V
Leiðartími verksmiðjunnar	24 vikur
FUTT	Í gegnum gat
Pakki / mál	To-220-3
Þyngd	2.299807g
Rekstrarhiti	0 ° C ~ 125 ° C.
Umburðarlyndi	5%
Staða hluta	Virkur
Fjöldi uppsagnar	3
Flugstöð	Stakt
Flugstöðvum	2.54mm
Pinnaafjöldi	3
Spenna - Inntak (max)	40V
Framleiðsla gerð	Stillanleg
Max framleiðsla straumur	1.5a
Hámarks framleiðsla spenna	37V
Min inntaksspenna	4.2V
PSRR	80db ~ 85db (120Hz)
MIN framleiðsla spenna	1.2V
Hæð	9.15mm
Breidd	4,6mm
Geislun herða	Nei
Blýlaust	Blýlaust
Stillingar framleiðsla	Jákvætt
Fjöldi eftirlitsaðila	1
Verndaraðgerðir	Yfir straum, yfir hitastig
Viðmiðunarspenna	1,25V
Hlutfall aflgjafa (PSRR)	80db
Lengd	10.4mm
Ná SVHC	Engin SVHC
ROHS staða	Rohs3 samhæft

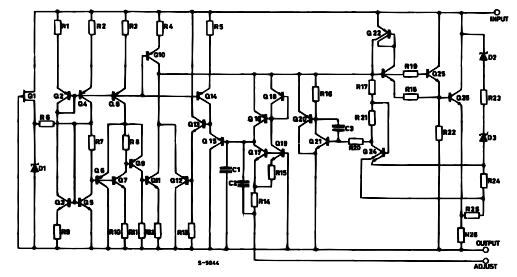

LM317T skýringarmynd

Valkostir fyrir LM317T

Hlutanúmer	Lýsing	Framleiðandi
LM317KC	3/4 PIN 1.5A Stillanleg jákvæð spennueftirlit 3-til-220 0 til 125	Texas hljóðfæri
LM317T#PBF	IC VREG 1.2 V-37 V Stillanlegt jákvætt eftirlitsstofn, PSFM3, Plast, To-220, 3 pinna, stillanleg jákvæð stak framleiðsla stöðluð eftirlitsstofn	Línuleg tækni
LM317T/NOPB	IC VREG 1.2 V-37 V Stillanlegt jákvætt eftirlitsstofn, PSFM3, ROHS samhæft, plast, To-220, 3 pinna, stillanleg jákvæður framleiðsla Hefðbundin eftirlitsstofn	National Semiconductor Corporation
LM317T2	1.2 V-37V Stillanleg jákvæð eftirlitsstofn, PSFM3, plast, TO-220, 3 PIN	Á hálfleiðara

Viðbótarupplýsingar LM317T jafngildir eru:LM317EMP,LM317AEMP,LM317lidr, LM317LMX, og aðrir.

Hvar og hvernig á að nota LM317?

Fjölhæfur aflstýring með breytilegum spennubirgðum

LM317 finnur víðtæka notkun í breytilegum spennuaflsforritum vegna getu þess til að aðlaga framleiðsluspennu.Í menntunarumhverfi og rafeindatæknisrannsóknarstofum styður það þróun og prófun á fjölbreyttum hringrásum.Njóttu breitt sviðs möguleika með sveigjanlegu framleiðsla á bilinu 1,25V til 37V.

Einfaldaðar yfirstraumlausnir með núverandi takmörkum

Fyrir umsóknir sem krefjast núverandi takmarkana skilar LM317 skilvirkri og einföldum nálgun.Þetta einkenni reynist gagnlegt í rafhlöðuhleðslutæki og orkustjórnunarkerfi þar sem þörf er á vernd gegn yfirstraumi.Með því að setja viðnám í röð með framleiðslunni tryggir eftirlitsaðilinn að straumurinn sé viðhaldinn innan öruggra marka og varðveitir bæði aflgjafa og tengda tæki.Slík aðferð eykur ótrúlega langlífi og áreiðanleika tækisins.

Nákvæm stjórnun í forritum

Aðlögunarhæfni LM317 nær til notkunar fyrir mótorstýringar, þar sem það stjórnar spennu fyrir DC mótora í vélfærafræði og sjálfvirkni og býður upp á nákvæma mótorhraða stjórn.Þessi eftirlitsaðili auðveldar sléttar umbreytingar í hröðun og hraðaminnkun, sem er sérstaklega notuð til notkunar sem krefjast nákvæmra hreyfinga, svo sem í vélfærafræði eða CNC vélum.Skilvirkni þess við að veita stöðuga hreyfivirkni við breyttar álagsskilyrði leggur áherslu á hagkvæmni sína í fjölbreyttum iðnaðarsviðsmyndum.

Mat á brottfallsspennusjónarmiðum

Þrátt fyrir öfluga eiginleika þess þarf 2.5V brottfall LM317 vandað mat.Þessi þáttur hefur mögulega áhrif á notkun þess í lágspennu atburðarásum þar sem mismunur á inntak til framleiðslu verður að vera í lágmarki.Þú verður að sannreyna að inntaksspenna fer fram úr viðeigandi framleiðsla með að minnsta kosti þessu brottfalli til að tryggja árangursríka notkun.Í tilvikum þar sem brottfallsspenna getur takmarkað virkni, með hliðsjón af vali á lágum dropatout (LDO) gæti verið heppilegra og jafnvægi tæknilegra nauðsynja við skapandi lausnir.

Aukið hlutverk í neytandi rafeindatækni

LM317 finnur víðtæka notkun á ýmsum neytenda rafeindatækni eins og tölvum og DVD spilurum.Áreiðanleiki þess og einfaldleikinn hjartfólginn í orkustýringarverkefnum, sem nær frá því að skila krafti til röksemdafærsla til stöðugleika spennu fyrir viðkvæma hluti.Þessi fjölhæfni dregur fram hlutverk LM317 við að auka afköst og áreiðanleika tækisins og stuðla að samfelldri virkni heimilanna.

LM317 Circuitry forrit

Spenna reglugerð

Stillanleg framleiðsla getu LM317 gerir það kleift að viðhalda stöðugri spennuafköst þrátt fyrir sveiflur í innspennu eða álagsskilyrðum, sem tryggir viðkvæm rafeindatæki starfa á áreiðanlegan hátt.Spenna reglugerð gegnir hlutverki í forritum eins og rafhlöðuhleðslutæki og flytjanlegum tækjum.Stöðugt spennustig getur lengt endingu rafhlöðunnar og aukið afköst tæki.

Núverandi takmarkandi

Núverandi takmarkanir eru lykillinn að því að koma í veg fyrir yfirstraumsskilyrði sem gætu skaðað hringrásarhluta.Með því að aðlagast sjálfkrafa til að stjórna núverandi flæði þjónar það sem duglegur skjöldur gegn óviljandi hágæða sviðsmyndum.Í hagnýtum stillingum er það krafist í hringrásum sem fella ýmsa íhluti með mismunandi núverandi einkunnir, viðhalda öruggri og ákjósanlegri notkun án ofhitnun eða bilunar.

Pólun vernd

Polarity vernd tekur á algengum málum eins og rangar aflgjafatengingar sem oft koma upp við frumgerð vöru eða venjubundnar leiðréttingar.Hringrásarhönnun og viðhald sýnir gildi skautunarvörn til að tryggja endingu til langs tíma og áreiðanleg afköst við mismunandi rekstraraðstæður.

Pakki fyrir LM317T

To-220 (Single Gauge) pakkaupplýsingar

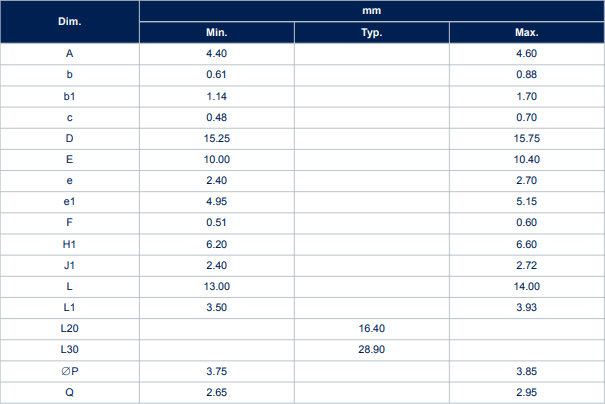

To-220 (stakar mælingar) vélræn gögn

Upplýsingar um LM317T framleiðanda

Stmicroelectronics stendur áberandi innan hálfleiðaraiðnaðarins og auðgar þróun og sköpunargáfu kerfisins á Chip (SOC) tækni.Áhrif fyrirtækisins teygja sig yfir ýmis ör rafeindatækni, hafa áhrif á alþjóðlegar atvinnugreinar og hlúa að blöndu fjölbreyttrar tækni.Stmicroelectronics er þekkt fyrir framvindu sína í SOC lausnum og sameinar ýmsar aðgerðir á einn flís.Þessi samþætting miðar að því að auka afköst, lækka orkanotkun og minnka heildarstærð kerfisins.Skuldbinding Stmicroelectronics við nýsköpun knýr könnun sína á nýjum sviðum í ör rafeindatækni og hvetur til áframhaldandi þróunar hæfileika.Rannsóknar- og þróunarátaksverkefni miða ekki aðeins að því að auka núverandi tækni heldur einnig að móta ný líkön sem takast á við nútíma mál eins og sjálfbæra þróun og orkusparnað.

DataSheet PDF

LM317T gagnablöð:

LM217, LM317.pdf
