LVPECL Útskýrt: Leiðbeiningar um litla spennu jákvæða senditengda rökfræði

Lágspennandi jákvæður-tengdur rökfræði (LVPECL) stendur sem lykilframleiðsla í stafrænni rökfræði tækni, sniðin til að mæta kröfum lágspennuumhverfis.Með því að starfa við 3,3V eða 2,5V, þróast LVPECL frá hefðbundnum jákvæðu senditengdu rökfræði (PECL), sem treystir á 5,0V aflgjafa.Þessi tilfærsla varpar ljósi á vaxandi áherslu á orkunýtnar lausnir sem blandast mikilli afköstum við minni orkunotkun.LVPECL býður upp á að rekja til sögulegrar þróunar á emitter-tengdum rökfræði (ECL) og býður upp á sérstaka kosti í háhraða forritum, þar með talið fjarskiptum og tölvunarfræði, þar sem orkunýtni og heiðarleiki merkja eru alvarlegir.Þessi grein grefur inn í eiginleika, ávinning og hönnunarsjónarmið LVPECL og varpar ljósi á umbreytandi hlutverk sitt í nútíma rafeindatækni.Uppgötvaðu hvernig LVPECL mótar frá hagnýtum forritum til tæknilegra aðgreiningar hvernig LVPECL mótar framtíð stafrænna kerfa.

Vörulisti

Flokkun ECL

Tegund	VCC	Vee
PECL	5,0 V.	0,0 V.
Lvpecl	3,3 V.	0,0 V.
2,5VPECL	2,5 V.	0,0 V.
2,5Vnecl	0,0 V.	-2,5 v
Lvnecl	0,0 V.	-3,3 v
Necl	0,0 V.	-5,0 v

Kostir ECL/PECL/LVPECL rökfræði

• ECL Logic stendur sig upp vegna ótrúlega lágs framleiðsla viðnáms, sem er yfirleitt á bilinu 6 til 8 ohm.Þessi eiginleiki er ásamt einstaklega háum inntaksviðnám sem hægt er að líta á sem næstum óendanlegt.Slík einkenni styrkja ECL með glæsilegum akstursgetu, sem gerir það kleift að stjórna háspennulínum með einkennandi viðnám á bilinu 50 til 130 ohm án verulega niðurlægjandi AC afköst.Getan til að viðhalda heilleika merkja yfir langar vegalengdir er að mestu leyti virk í forritum eins og raflögn og umfangsmiklum kapalhlaupum, þar sem varðveisla gæði merkja er ráðandi.

• Seiglan á ECL tækjum við sveiflur í spennu og hitastigi er annar athyglisverður eiginleiki sem aðgreinir þau frá TTL og CMOS tækni.Þessi stöðugleiki reynist hagstæður í umhverfi með mismunandi aðstæður og tryggir stöðuga afköst.Að auki sýna klukkurnar sem framleiddar eru af ECL Clock ökumenn yfirburða samstillingu og lágmarkað skekkju, sem eru gagnlegar fyrir háhraða gagnaflutninga.Nákvæmni tímasetningarinnar stuðlar að aukinni afköstum kerfisins, aðallega í forritum sem krefjast strangra tímasetningar.

• Í samanburði á ECL við aðrar merkisaðferðir myndast skýr greinarmunur varðandi tíðni stuðning.ECL getur meðhöndlað tíðni vandvirkt sem fer yfir 10 GHz, en LVDS hylur venjulega um 1,5 GHz.Þessi getu staðsetur ECL sem ægilegt val fyrir háhraða forrit, þar sem rekstrarhraði er umfram 5GHz og tafir sem stöðugt er haldið undir 1ns.Slík árangursmælikvarði gerir ECL sérstaklega gagnlegt fyrir lítil til meðalstór samþætt hringrás og mjög háhraða stafræn kerfi, þar sem hvert nanósekúndu skiptir máli.

• Samhæfni ECL við breiðara litróf háspennulínuviðbragða býður upp á athyglisverðan kost.Ólíkt LVD, sem krefst sérstaks 100 ohm uppsagnarviðnáms til að halda uppi heiðarleika merkja, dregur aðlögunarhæfni ECL að mismunandi viðnámum úr líkum á endurspeglun merkja og tilheyrandi fylgikvilla.Þessi sveigjanleiki hagræðir ekki aðeins sjónarmiðum hönnunar heldur styrkir einnig áreiðanleika á fjölbreyttum forritum.Geta til að virka á áhrifaríkan hátt á ýmsum viðnámum gerir þér kleift að samþætta ECL í fjölbreyttari kerfum án þess að strangar kröfur séu venjulega tengdar við aðra tækni.

Gallar af ECL/PECL/LVPECL rökfræði

Þrátt fyrir að Emitter-samtengdur rökfræði (ECL) státi af glæsilegum kostum í háhraða forritum, þá ber það einnig athyglisverðan galla sem réttlæta athygli.Aðalmálin fela í sér hækkun orkunotkunar, takmarkað umburðarlyndi fyrir hávaða og varnarleysi fyrir utanaðkomandi truflun.Röksemdafærslan í ECL hringrásum er takmörkuð við aðeins 0,8V, parað við DC hávaða umburðarlyndi aðeins 200mV.Þessi einkenni undirstrikar viðskipti þar sem framúrskarandi hraða getu ECL kemur á kostnað orkunýtni og seiglu gegn hávaða truflunum.Í raunverulegum atburðarásum getur þetta skapað áskoranir, sérstaklega í umhverfi þar sem stjórnun orkunotkunar er áhættusamt eða þar sem að viðhalda heiðarleika merkja skiptir öllu máli.

Fyrir jákvæða emitter samtengda rökfræði (PECL) er staðalframleiðsluálagið stillt á 50 ohm með framboðsspennu af VCC-2V.Undir þessum breytum eru dæmigerð kyrrstig fyrir Out+ og Out- VCC-1,3V, með framleiðslustrauminn 14mA.Þrátt fyrir að þessi uppsetning reynist árangursrík fyrir ákveðin forrit, þá er það kannski ekki vel í samræmi við allar aðstæður, sérstaklega þegar tekið er tillit til margbreytileika hitastjórnunar og afleiðingar afldreifingar sem tengjast þessum framleiðslustigum.

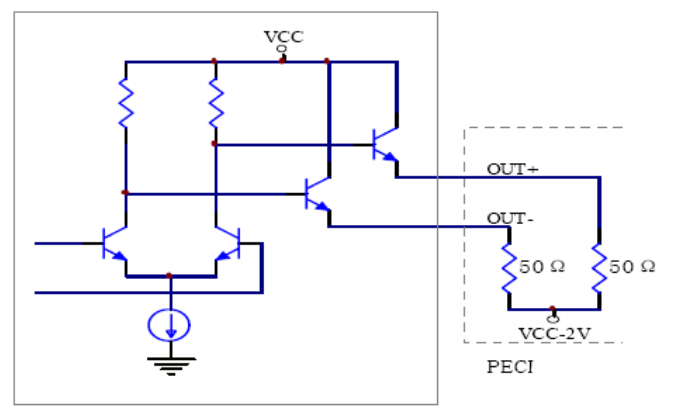

PECL framleiðsluhringrás

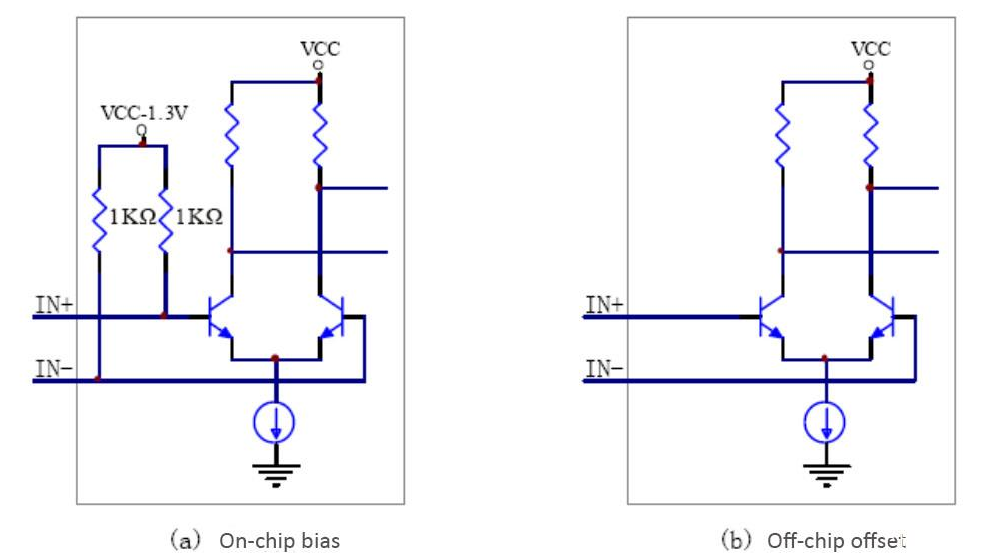

Inntak PECL er mismunadrif með mikla inntak viðnám.Til að ná hámarks kraftmiklu inntaksmerkisstigi verður að vera hlutdræg algeng stilling þessa mismunadaga pars við VCC - 1,3V.Sumar flísar innihalda samþætta hlutdrægni hringrás, sem gerir kleift að beina tengingu án viðbótarhluta.Hins vegar, fyrir franskar án þessarar innbyggðu hlutdrægni hringrásar, verður að beita ytri DC hlutdrægni við notkun.

PECL inntak hringrás

Logic Level Standard of PECL

Færibreytur	Ástand	Mín	Dæmigert	Max	Eining
Framleiðsla hátt	Ta = 0 ° C ~ 85 ° C	VCC - 1.025	-	VCC - 0,88	V
	Ta = 40 ° C.	VCC - 1.085	-	VCC - 0,88	V
Framleiðsla lágt	Ta = 0 ° C ~ 85 ° C	VCC - 1,81	-	VCC - 1.62	V
	Ta = 40 ° C.	VCC - 1,83	-	VCC - 1.55	V
Inntak hátt	-	VCC - 1.16	-	VCC - 0,88	V
Inntak lágt	-	VCC - 1,81	-	VCC - 1.48	V
