MCB vs MCCB vs RCCB vs ELCB: Heill samanburðarleiðbeiningar

Þú þarft hringrásarvarnarbúnað til að halda rafkerfinu þínu öruggu og áreiðanlegu.Í þessari grein muntu læra hvað MCB, MCCB, RCCB og ELCB eru, hvernig þau virka og hvernig þau eru frábrugðin hvert öðru.Þú munt einnig sjá hvar hvert tæki er notað og hvað gerir það hentugt fyrir mismunandi aðstæður.

Vörulisti

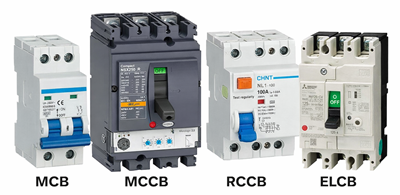

Mynd 1. MCB vs MCCB vs RCCB vs ELCB

Hvað er MCB (Miniature Circuit Breaker)?

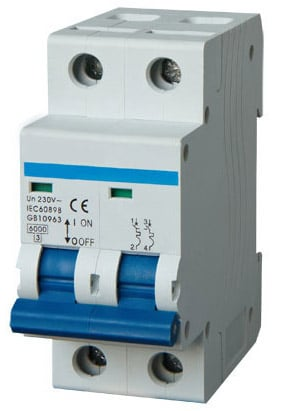

Mynd 2. MCB (Miniature Circuit Breaker)

Miniature Circuit Breaker (MCB) er sjálfvirkur rafvarnarbúnaður sem notaður er til að vernda lágspennurásir gegn skemmdum.Það virkar með því að skera af rafmagninu þegar straumurinn fer yfir öruggt gildi.Þetta hjálpar til við að koma í veg fyrir ofhitnun af völdum ofhleðsluskilyrða, svo sem of mörg tæki tengd einni hringrás.Það verndar einnig gegn skammhlaupi, þar sem skyndilegur straumur getur skemmt raflögn og búnað.MCB sleppir fljótt og aftengir hringrásina til að stöðva frekari áhættu.Það er mikið notað á heimilum og í litlum byggingum vegna þess að það er áreiðanlegt og auðvelt að endurstilla það eftir að hafa sleppt.

Hvað er MCCB (Moulded Case Circuit Breaker)?

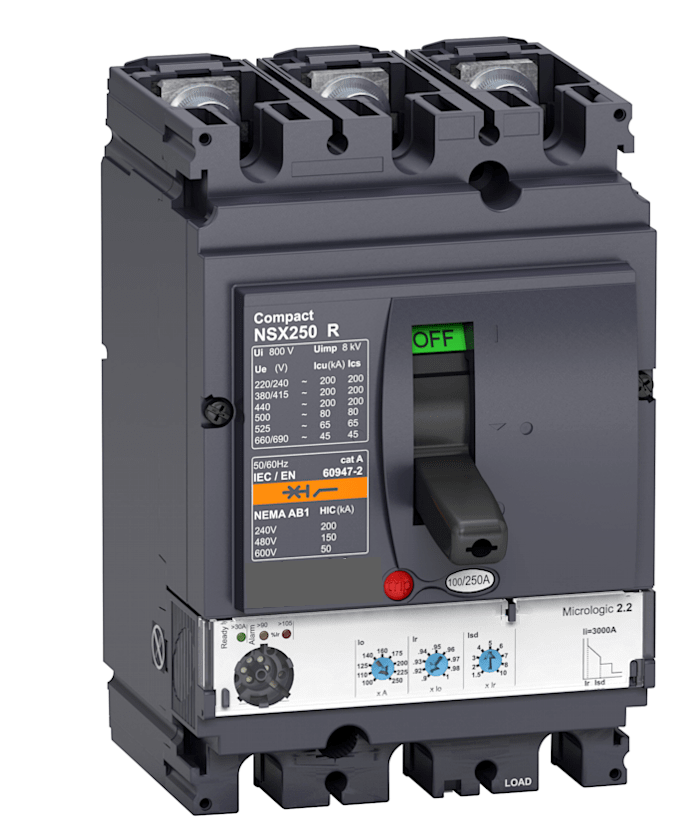

Mynd 3. MCCB (Moulded Case Circuit Breaker)

A Molded Case Circuit Breaker (MCCB) er tegund af aflrofa sem er hannaður til að takast á við hærra straumstig í rafkerfum.Það er notað til að vernda rafrásir og búnað í forritum þar sem meira afl er krafist.MCCB getur truflað of mikið straumflæði til að koma í veg fyrir skemmdir af völdum ofhleðslu eða bilana.Einn af lykileiginleikum þess eru stillanlegar ferðastillingar, sem gera notendum kleift að stjórna hvenær rofinn mun aftengja hringrásina.Þetta gerir það hentugt fyrir kerfi sem þurfa sveigjanlega vernd miðað við álagskröfur.MCCB eru almennt notuð í stærri rafmagnsuppsetningum þar sem þörf er á meiri afkastagetuvernd.

Hvað er RCCB (Residual Current Circuit Breaker)?

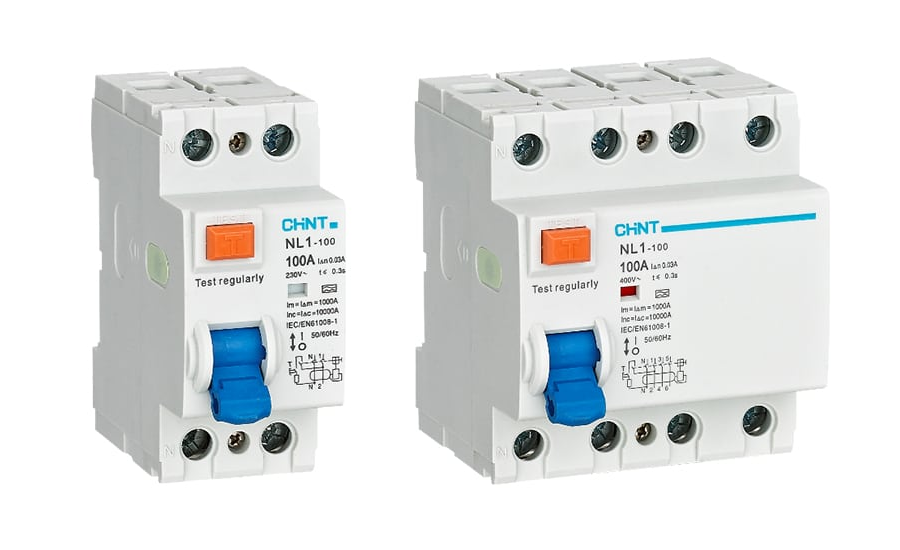

Mynd 4. RCCB (afgangsstraumsrofi)

Afgangsstraumsrofi (RCCB) er öryggisbúnaður sem notaður er til að vernda fólk gegn raflosti.Það virkar með því að greina lekastraum, sem á sér stað þegar rafmagn flæðir út fyrir ætlaða leið.Þegar þetta ójafnvægi er greint, aftengir RCCB rafmagnið fljótt.Þetta hjálpar til við að koma í veg fyrir alvarleg meiðsli eða banaslys af völdum rafmagnsbilana.RCCB eru mjög viðkvæm og geta brugðist við litlum lekastraumum á stuttum tíma.Þeir eru almennt settir upp á heimilum og byggingum til að bæta rafmagnsöryggi.

Hvað er ELCB (Earth Leakage Circuit Breaker)?

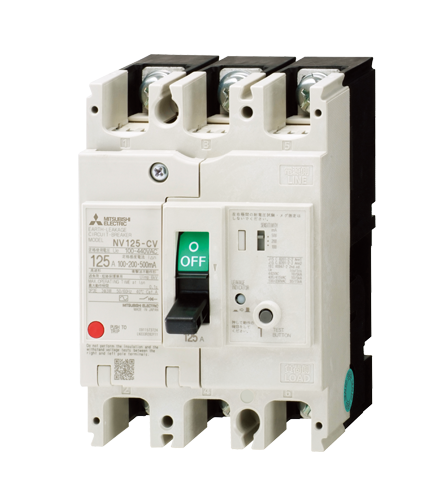

Mynd 5. ELCB (Earth Leakage Circuit Breaker)

Jarðlekarofi (ELCB) er tæki sem notað er til að greina leka straums til jarðar.Það virkar með því að fylgjast með rafmagnsbilunum sem geta valdið því að straumur flæðir um óviljandi leiðir.Þegar slíkur leki greinist slítur ELCB aflgjafann til að draga úr áhættu.Það eru tvær megingerðir af ELCB: spennuknúnum og straumknúnum.Hver tegund bregst öðruvísi við jarðlekaskilyrðum.ELCB eru notuð til að bæta öryggi í rafkerfum þar sem jarðtengingarvörn er mikilvæg.

Munurinn á MCB og MCCB

Eiginleiki	MCB	MCCB
Núverandi einkunnasvið	0,5A til 100A	16A til 2500A
Spenna einkunn	Allt að 240/415V AC	Allt að 600V AC (breytilegt eftir módel)
Ferðastillingar	Fast (verksmiðjusett)	Stillanleg (hita- og segulmagnaðir)
Brotgeta	6kA til 16kA	25kA til 100kA
Pólverjar í boði	1P, 2P, 3P, 4P	1P til 4P
Gerð uppsetningar	DIN teinn festur	Panel/botn festur
Líkamleg stærð	Lítil (mát)	Stórt (mótað hulstur)
Hitavörn	Fast bimetal ræma	Stillanleg hitaferð
Segulvörn	Fast tafarlaus ferð	Stillanleg segulferð
Bogaslökkun	Grunnbogasrenna	Háþróað bogasrennukerfi
Rekstrarbúnaður	Skiptu rofi	Skipta eða vélknúinn vélbúnaður
Endurstilla aðferð	Handvirk endurstilling	Handvirk eða fjarstýrð endurstilling
Stuðningur við aukabúnað	Takmörkuð (auka tengiliðir)	Víðtæk (shunt trip, UV losun, viðvörun)
Umsóknarsvið	Íbúðarhús og ljós auglýsing	Iðnaðar og þungar auglýsing
Selectivity Coordination	Takmarkað	Hátt (styður samhæfingu nám)

Munurinn á RCCB og ELCB

Eiginleiki	RCCB (afgangsstraumur Brotari)	ELCB (Earth Leakage Circuit Brotari)
Uppgötvunarregla	Mælir núverandi ójafnvægi (áfangi vs hlutlaus)	Mælir jarðspennu eða lekastraumur (spenna/straumsgerð)
Rekstrarmagn	Afgangsstraumur (IΔ)	Jarðspenna (V) eða leki núverandi (eldri gerðir)
Dæmigert næmnisvið	10mA, 30mA, 100mA, 300mA	50mA til 500mA (mismunandi)
Nákvæmni ferðaþröskulds	±5% til ±10%	±20% eða meira
Svartími	≤30 ms (fyrir 30mA tæki)	50–200 ms
Spennuháð	Óháð jarðspennu	Tegund spennu krefst viðeigandi jarðspennu
Krafa um jarðvír	Ekki nauðsynlegt fyrir rekstur	Krefst réttrar jarðar tengingu
Verndunarvernd	Greinir allar lekaleiðir (þar á meðal óbein snerting)	Takmarkað við bilanir sem skila sér í gegnum jarðvír
Höggvarnargeta	Hátt (30mA verndar menn líkami)	Miðlungs (minni áreiðanlegt fyrir höggvörn)
Uppsetningarstaðall	Víða notað í nútíma IEC kerfi	Að mestu úrelt í nútíma staðla
Tegundir í boði	AC, A, F, B gerðir	Spennustýrður og straumknúin (eldri)
False Tripping	Lágt (stöðug hönnun)	Hærri (fyrir áhrifum af ytri spennutruflanir)
Valkostir	Í boði (tímaseinkað RCCB)	Takmarkað eða ekki í boði
Umsóknarsvæði	Íbúð, verslun, iðnaðar	Eldri uppsetningar, arfleifð kerfi
Viðhaldsþörf	Lágt (prófunarhnappur reglulega athuga)	Hærra (jarðkerfið verður að vera staðfest reglulega)
Samræmi við nútíma kóða	Fullkomlega samhæft (IEC/BS staðla)	Að mestu leyti ekki í samræmi eða afskrifað

Umsóknir um MCB MCCB RCCB og ELCB

1. Rafkerfi fyrir íbúðarhúsnæði

MCB og RCCB eru mikið notuð á heimilum til að vernda raflögn og fólk.Þeir hjálpa til við að koma í veg fyrir rafmagnsbruna og draga úr hættu á raflosti.Þessi tæki eru sett upp í dreifiborðum fyrir daglegt öryggi.Notkun þeirra tryggir stöðuga og örugga aflgjafa á heimilum.

2. Atvinnuhúsnæði

Auglýsingauppsetningar krefjast áreiðanlegrar verndar fyrir lýsingu, loftræstingu og skrifstofubúnað.MCCB eru oft notuð vegna meiri álagskröfur.RCCBs bæta við auka öryggislagi fyrir sameiginleg rými.Þessi samsetning tryggir bæði rekstrar- og persónuvernd.

3. Iðnaðarmannvirki

Iðnaður notar MCCB til að stjórna þungum vélum og stórvirkum kerfum.Þessi tæki höndla mikla strauma og verja dýran búnað.Áreiðanleg vörn er mikilvæg til að forðast niður í miðbæ og skemmdir.Rétt notkun bætir framleiðni og öryggi kerfisins.

4. Rafmagnsdreifingarplötur

Hægt er að nota öll fjögur tækin í dreifiborðum eftir kerfishönnun.Þeir hjálpa til við að stjórna og vernda margar hringrásir gegn bilunum.Rétt fyrirkomulag tryggir skipulagða og örugga orkudreifingu.Þetta er gott fyrir bæði lítil og stór kerfi.

5. Útivist og erfitt umhverfi

Sumar uppsetningar krefjast verndar við krefjandi aðstæður eins og raka eða ryk.Hægt er að nota MCCB og ELCB eftir þörfum kerfisins.Þessi tæki hjálpa til við að viðhalda öryggi jafnvel í óstöðugu umhverfi.Að velja rétta tækið tryggir langtíma frammistöðu.

6. Sérhæfðar öryggisstöðvar

Ákveðin svæði krefjast auka öryggisráðstafana, svo sem verkstæði eða blauta staði.RCCB eru almennt notuð til að draga úr áfallahættu í slíku umhverfi.Einnig má nota ELCB þar sem jarðlekavöktunar er krafist.Þessar forrit leggja áherslu á að vernda mannslíf og búnað.

Niðurstaða

Hver hringrásarvörn þjónar sérstökum tilgangi, allt frá því að vernda raflögn og búnað til að vernda fólk gegn raflosti.MCBs og MCCBs sjá um ofhleðslu- og skammhlaupsvörn á mismunandi afkastagetustigum, en RCCB og ELCBs einbeita sér að leka og jarðtengingarvillum.Mismunur þeirra á næmni, viðbrögðum og beitingu gerir þau hentug fyrir tiltekið umhverfi eins og íbúðar-, verslunar- og iðnaðarkerfi.Val á réttu tæki fer eftir álagi, öryggiskröfum og kerfisaðstæðum til að tryggja skilvirka og áreiðanlega vernd.
