Nanofarads og örverur: Alhliða leiðarvísir um þéttni og viðskipti

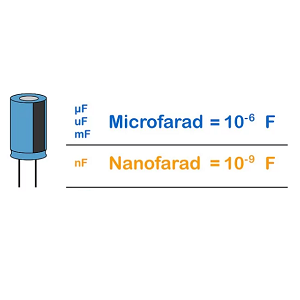

Litlar einingar eins og Nanofarads (NF) og Microfarads (µF) hjálpa okkur að mæla hvernig þéttar virka.Þéttar eru hlutar sem notaðir eru í næstum öllum rafeindatækjum til að geyma og stjórna rafmagni.Þessi grein skoðar hvað nanofarads og microfarads eru, hvernig þeir eru notaðir í rafeindatækni og hvernig á að skipta á milli þessara eininga.Við munum sjá hvernig þessar einingar hjálpa til við að láta tæki virka betur og áreiðanlegri.Einnig munum við læra um sameiginleg þétti gildi og hvernig á að reikna út áhrif þétta í hringrásum sem nota skiptisstraum (AC), sem hjálpar til við að tryggja að rafræn kerfi gangi vel.

Vörulisti

Hvað er Nanofarad (NF)?

The Nanofarad (NF) er lítil rafeindaeining.Það er jafnt og einn milljarður af Farad (1 nf = 10⁻⁹ f).Þessi eining er mjög mikilvæg í rafeindatækni, sérstaklega til að mæla þéttni lítilla íhluta eins og þétta.Þéttar hjálpa til við að geyma og losa raforku og þau eru notuð í næstum öllum rafeindabúnaði.Nanofarad er hluti af alþjóðlegu kerfinu í einingum (SI), sem tryggir nákvæmar og staðlaðar mælingar í rafmagnsverkfræði.Þéttni er getu þétti til að geyma rafhleðslu.Jafnvel þó að nanofarad sé mjög lítið magn, þá gegnir það mikilvægu hlutverki í mörgum rafrásum.Þessi pínulitlu þéttni gildi hjálpa til við að fínstilla rafræn merki.Nanofarad þéttar eru oft notaðir í hringrásum sem þurfa nákvæma stjórn, svo sem sveiflur sem búa til endurtekin merki, merkisvinnslukerfi sem sjá um gagnaflutning og tímasetningarrásir sem stjórna þegar rafrænar aðgerðir eiga sér stað.

Í forritum hjálpa þéttar með nanofarad einkunnir að rafeindatæki virka betur og hraðar.Þeir bregðast hratt við breytingum á rafmerkjum og geyma lítið magn af hleðslu á áhrifaríkan hátt.Þessir þéttar eru gagnlegir í RF -tíðni (RF) hringrásum, þar sem þeir hjálpa til við að senda og taka á móti merkjum.Þau finnast einnig í hávaða kúgunarkerfi, sem bæta gæði merkja með því að draga úr óæskilegum rafmagns truflunum.Önnur notkun er í rafrásum þar sem þau koma á stöðugleika spennu og vernda viðkvæma rafræna hluta gegn skyndilegum spennubreytingum.Til að gera rafræna hönnun auðveldari er Nanofarad skrifað sem NF í hringrásarmyndum og tæknilegum skjölum.Þessi skammstöfun hjálpar fljótt að bera kennsl á rétta þétta fyrir verkefni.Að nota rétt þétti gildi er mikilvægt, sérstaklega í hátíðni hringrásum, þar sem jafnvel lítil mistök geta valdið vandamálum.

Hver er microfarad (µF)?

The Microfarad (µF) er eining af rafgeymslu.Það er jafnt og einn milljónasta af Farad (1 µF = 10⁻⁶ F).Þessi eining er oft notuð til að mæla þéttni stærri þétta.Þessir þéttar hjálpa til við að geyma og losa raforku í tækjum eins og aflgjafa, hljóðkerfi og merkissíur.Vegna þess að þeir geta geymt meiri hleðslu en minni þéttar, eru microfarad þéttar notaðir í hringrásum sem þurfa stöðugan og áreiðanlegan afköst.Í rafeindatækni gegna þéttar með microfarad gildi hlutverk í rafrásum.Þeir hjálpa til við að draga úr spennubreytingum og halda rafkerfinu stöðugu.Þetta er mikilvægt í tækjum sem krefjast stöðugrar aflgjafa.

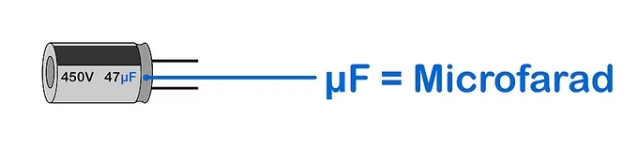

Mynd 2. Microfarad

Í hljóðkerfum eru microfarad þéttar notaðir til merkjatengingar. Þeir leyfa skiptisstraum (AC) merki að komast í gegnum á meðan Að hindra beinan straum (DC), sem hjálpar til við að viðhalda skýrum og óstöðvuðum hljóð.Án þessara þétta gætu óæskileg DC merki skaðað hljóð búnaður.Microfarad þéttar eru einnig gagnlegir við orkugeymslu Kerfi.Þeir hjálpa til við að slétta út aflgjafa með því að geyma og sleppa orka þegar þess er þörf.Þetta er gagnlegt í rafeindatækjum sem verða Aðlagast fljótt að breyttum kraftum.Frá litlum græjum til stórra iðnaðarvélar, þessir þéttar bæta skilvirkni og Áreiðanleiki.Með því að starfa sem orkubuffar, koma þeir í veg fyrir skyndilega spennu lækkar eða toppa sem gætu skaðað viðkvæma hluti.

Ein algengasta tegund örfaraþéttar er rafgreiningarþéttinn.Þessir þéttar finnast oft í hringrásum sem umbreyta skiptisstraumi (AC) í beina straum (DC).Þessi umbreyting er nauðsynleg fyrir mörg rafeindatæki, þar sem flestir starfa á DC afl.Microfarad þéttar í þessum hringrásum hjálpa til við að tryggja slétt og stöðugt aflstreymi, sem er mikilvægt fyrir rétta virkni rafrænna íhluta.Þeir lengja einnig líftíma tækjanna með því að draga úr streitu á rafmagnshlutum.Til að gera auðkenningu auðveldari eru örþéttar þéttar merktar með rafrýmdgildi þeirra, svo sem 1 µF fyrir einn microfarad.Þessi tákn hjálpar til við að velja réttan þétti fyrir hringrásina.Að nota rétt þétti gildi þarf til að forðast bilun í hringrás eða bilun.Með því að fylgja stöðluðum merkingum og skilja hlutverk microfarad þétta geturðu hannað og smíðað áreiðanleg rafræn kerfi fyrir margs konar forrit.

Farad og rafrýmd mælingar

Farad (f) er opinbera þéttnieiningin í alþjóðlegu kerfinu eininga (SI).Það hjálpar til við að mæla hversu mikið rafhleðsla þétti getur geymt.Farad er skilgreint með jöfnunni:

Í þessari formúlu, C. stendur fyrir þéttni í Farads, Sp táknar hleðsluna í coulombs og V er spenna í volt.Þétti hefur þéttni eins Farad ef geymsla hleðslu af einum couloml veldur því að spennu hans eykst um einn volt.Þetta þýðir að Farad mælir hversu vel þétti getur haldið og losað raforku.Hins vegar er ein Farad mjög stór eining, sem gerir það óframkvæmanlegt fyrir daglega rafeindatækni.Ef þétti var með þéttni af einum Farad, þá væri það of stórt til að passa í flest rafeindatæki.Notaðu í staðinn smærri einingar eins og microfarads (µF), nanofarads (NF) og Picofarads (PF).Þessar smærri einingar gera það auðveldara að hanna samningur og skilvirkar rafrásir án þess að taka of mikið pláss.Með því að nota þessar undireiningar er hægt að byggja þétta í mismunandi stærðum til að passa sérstakar þarfir.Hvort sem það er í litlum farsímum eða stórum raforkukerfum, hjálpa þéttar að slétta út spennubreytingar, sía óæskilegan hávaða og vernda hringrásir frá skyndilegum spennum.

Jafnvel þó að flest rafeindatæki noti þétta með microfarad eða nanofarad gildi, þá er Farad enn mikilvægt í sérstökum forritum.Eitt dæmi er supercapacitors, sem hafa mjög hátt þéttni gildi.Þessir supercapacitors eru notaðir í rafknúnum ökutækjum, þar sem þeir veita skjótan orku og í endurnýjanlegum orkukerfum, þar sem þeir hjálpa til við að koma á stöðugleika í aflgjafa.Vegna þess að þeir geta hlaðið og losað fljótt, eru ofurfyrirtækir gagnlegir til að meðhöndla mikla orkuþörf á skilvirkan hátt.Að skilja Farad og smærri einingar þess hjálpar til við að velja rétta þétta fyrir mismunandi rafræna hönnun.Með því að velja rétta rafrýmdagildi geturðu tryggt að tæki virki vel og áreiðanlegt.Þessi þekking er nauðsynleg til að þróa betri og skilvirkari rafræn kerfi í ýmsum atvinnugreinum.

Nanofarad til umbreytingartöflu fyrir örfarad

Tafla sem sýnir ýmsar mælingar á Nanofarad breytt í örveru.

Nanofarad (NF)	Microfarad (µF)
0,01 nf	0.00001 µF
0,1 nf	0,0001 µF
1 nf	0,001 µF
2 nf	0,002 µF
3 nf	0,003 µF
4 nf	0,004 µF
5 nf	0,005 µF
6 nf	0,006 µF
7 nf	0,007 µF
8 nf	0,008 µF
9 nf	0,009 µF
10 nf	0,01 µF
20 nf	0,02 µF
30 nf	0,03 µF
40 nf	0,04 µF
50 nf	0,05 µF
60 nf	0,06 µF
70 nf	0,07 µF
80 nf	0,08 µF
90 nf	0,09 µF
100 nf	0,1 µF
200 nf	0,2 μF
300 nf	0,3 μF
400 nf	0,4 μF
500 nf	0,5 μF
600 nf	0,6 μF
700 nf	0,7 μF
800 nf	0,8 μF
900 nf	0,9 μF
1 000 nf	1 µF
2 000 nf	2 µf
3 000 nf	3 µF
4 000 nf	4 µF
5 000 nf	5 µF
6 000 nf	6 µf
7 000 nf	7 µf
8 000 nf	8 µf
9 000 nf	9 µF
10 000 nf	10 µF

Hvernig á að umbreyta nanofarads í microfarads?

Að umbreyta rafrýmdargildum frá nanofarads (NF) í microfarads (µF) er mikilvægt verkefni í rafeindatækni.Það hjálpar til við að velja rétta þétta fyrir hringrás og tryggja að íhlutir virki rétt saman.Mismunandi mælingareiningar eru notaðar til að lýsa þéttni, svo þörf er á því hvernig hægt er að skipta á milli þeirra þegar þú lesir hringrásarmyndir, panta hluta eða skipta um þétta í rafeindatækjum.

Umbreytingaraðferð

Til að umbreyta nanofarads í örveru þarftu að muna einfaldan reglu:

Þetta þýðir að til að breyta rafrýmdagildi frá nanofarads í microfarads skiptirðu einfaldlega með 1000. Þessi aðferð tryggir nákvæmni og samkvæmni þegar þú vinnur með mismunandi þéttigildi í ýmsum rafrænum forritum.Segjum að þú hafir þétti merktan 5000 NF og þú þarft að breyta því í örveru:

Svo, 5000 nf er jafnt og 5 µF.Með því að fylgja þessari einföldu skiptisreglu geturðu fljótt umbreytt hvaða nanofarad gildi í örveru án rugls.Ástæðan að baki þessari umbreytingu liggur í skilgreiningum á mæligildum sem notuð eru í alþjóðlegu kerfinu í einingum (SI):

• Micro (µ) þýðir 10⁻⁶ Farads (einn milljónir af Farad).

• Nano (n) þýðir 10⁻⁹ Farads (einn milljarð af Farad).

Þar sem einn örfarad (1 µF) er jafnt og 1000 nanofarads (1000 nf) fylgir umbreytingunni einfalt 1000: 1 hlutfall.Þetta gerir útreikninga auðvelda og hjálpar til við að forðast mistök þegar skipt er um á milli mismunandi þéttni.Þessi umbreyting er mjög gagnleg í rafeindatækni, sérstaklega þegar þú lest þétti gildi á hringrásarmyndum eða að vinna með mismunandi merkingarkerfi.Sumir framleiðendur telja upp rafrýmd í nanofarads en aðrir nota örverur.Að geta skipt á milli þessara eininga hjálpar til við að koma í veg fyrir villur þegar þú velur íhluti.Þessari þekkingu er einnig þörf þegar skipt er um þétta.Ef hringrás þarf 0,47 µF, en tiltækur þétti er merktur 470 nf, vitandi að 470 nf = 0,47 µF gerir þér kleift að nota réttan hlut með öryggi.Með því að ná góðum tökum á þessari einföldu umbreytingu geturðu tryggt rétta þéttival, viðhaldið virkni hringrásar og komið í veg fyrir rafmagnsbilun bæði í litlum rafrænum græjum og flóknum iðnaðarkerfi.

Breytingarformúlur

Að skilja hvernig á að umbreyta þéttni gildi milli mismunandi eininga er mjög mikilvægt í rafeindatækni.Við hönnun hringrásar vinna aðrir oft með þéttum merktum í mismunandi einingum, svo sem nanofarads (NF) og microfarads (µF).Að vita hvernig á að skipta á milli þessara eininga hjálpar til við að tryggja að réttir íhlutir séu valdir og notaðir rétt í rafrænum kerfum.Þéttni er mælikvarði á hversu mikið rafhleðsla þétti getur geymt.Þar sem þéttar koma í mörgum stærðum eru þeir merktir með mismunandi forskeyti eininga til að gera gildi þeirra auðveldara að lesa og nota.Hæfni til að umbreyta milli nanofarads (NF) og örfara (µF) er þörf fyrir hönnun, greiningu og bilanaleit rafrásar.

Til að breyta þétti gildi úr Nanofarads (NF) til Microfarads (µF), Margfaldaðu fjölda nanofarads með 0,001.Þetta er vegna þess að 1 microfarad er jafnt og 1000 nanofarads.Umbreytingarformúlan:

Dæmi, ef þú ert með 2200 NF þétti og vilt breyta því í örfara:

Svo, 2200 NF er jafnt og 2,2 µF.

Til að umbreyta þéttni gildi frá Microfarads (µF) til Nanofarads (NF), Margfaldaðu fjölda örfara um 1000. Þar sem 1 míkrófarad inniheldur 1000 nanofarads, hjálpar þessi einfalda margföldun við að finna jafngild gildi.Umbreytingarformúlan:

Dæmi, ef þú ert með þétti með þéttni 4,7 µF og vilt breyta því í nanofarads:

Svo, 4,7 µF er jafnt og 4700 nf.

Þessar einföldu formúlur gera það auðvelt að vinna með mismunandi þéttni gildi.Many circuit diagrams, datasheets, and component labels use different units, so quick and accurate conversions help in choosing the right capacitor when replacing or upgrading components, reading and interpreting circuit diagrams with varying unit notations, ensuring proper circuit functionality with the correct capacitance value,og koma í veg fyrir villur sem gætu leitt til bilana eða óhagkvæmni.Með því að ná góðum tökum á þessum viðskiptum getur allir sem vinna með rafeindatækni með öryggi séð um þétta og hönnunarrásir sem virka á skilvirkan og áreiðanlegan hátt.Hvort sem það er unnið að litlum rafrænum græjum eða stórum rafkerfum, þá tryggja þessir einföldu útreikningar nákvæmni í hringrásarhönnun og afköstum.

Notkun viðskiptatækni í hagnýtum atburðarásum

Að umbreyta rafrýmdargildum frá nanofarads (NF) í microfarads (µF) er algengt verkefni í rafeindatækni.Margir rafrænir íhlutir, sérstaklega þéttar, eru merktir með mismunandi forskeyti eininga eftir framleiðanda eða svæði.Sumar hringrásarmyndir og tækniforskriftir telja upp rafrýmd gildi í örfara, en aðrir nota nanofarads.Til að tryggja að réttur þétti sé notaður í hringrás verður þú að geta umbreytt á milli þessara eininga auðveldlega.Þessi hæfileiki hjálpar til við að koma í veg fyrir villur, tryggir eindrægni milli íhluta og gerir kleift að slétta virkni hringrásar.Hvort sem hann er að hanna nýja hringrás, leysa núverandi eða skipta um þétta, skjót og nákvæm viðskipti milli nanofarads og örfara hjálpar til við að viðhalda skilvirkni og áreiðanleika í rafrænu kerfum.

Ein algeng atburðarás þar sem umbreyting á rafrýmd er nauðsynleg er þegar þú vinnur með stærri þéttni gildi.Segjum sem svo að þú hafir þétti sem er merktur 2000 Nanofarads (NF), en hringrásarmyndin þín tilgreinir að nauðsynleg þéttni ætti að vera í örfarads (µF).Til að athuga hvort þessi þétti hentar, verður þú að breyta gildi þess í örfarads.Formúlan til að umbreyta NF í µF er einföld: Skiptu þéttni í nanofarads um 1000. Notum þessa formúlu, reiknum við 2000 nf ÷ 1000 = 2 µF.Þetta þýðir að þétti með 2000 nf af þéttni jafngildir 2 µF og það er hægt að nota það í hvaða hringrás sem krefst 2 µF þétti.Þessi skjót umbreyting gerir kleift að sannreyna forskriftir íhluta og tryggja að hægri þétti sé valinn fyrir hringrásina.

Annað dæmi felur í sér að umbreyta minni rafrýmdargildum frá nanofarads í örveru.Segjum sem svo að þú hafir þétti með þéttni 750 nf, en hringrásin krefst þess að gildið sé í µF fyrir eindrægni.Með því að nota sömu umbreytingarformúlu skiptum við 750 nf um 1000, sem hefur í för með sér 0,75 µF.Þetta staðfestir að þétti sem er merktur 750 nf er sá sami og einn merktur 0,75 µF.Þessi einfalda en áhrifaríka aðferð hjálpar til við að forðast rugling þegar þú velur eða skipt um þétta og tryggir að rétt gildi séu notuð til að viðhalda skilvirkni og stöðugleika hringrásarinnar.

Að skilja og beita þessum viðskiptum er mikilvægt vegna þess að rafrýmd gildi eru oft gefin upp í mismunandi einingum í ýmsum tæknilegum skjölum og hringrásarmyndum.Að vinna með gagnablað sem skráir þétti gildi í nanofarads en hringrásin er að hanna notar örfara, vitandi hvernig á að umbreyta á milli þessara tveggja tryggir að réttir íhlutir séu valdir.Þessi þekking er gagnleg þegar panta þétta frá mismunandi birgjum.Í tilvikum þar sem sérstakt þéttigildi er ekki tiltækt, gerir það að verkum að umbreyting á milli þessara eininga gerir kleift að finna viðeigandi valkosti með samsvarandi þétti, sem kemur í veg fyrir töf á hringrásarsamsetningu eða viðgerðum.Að ná góðum tökum á umbreytingartækni, tryggja nákvæmni, eindrægni og áreiðanleika rafrásar.Að umbreyta milli nanofarads og örfara hjálpar til við að koma í veg fyrir bilanir í hringrásum, forðast dýr mistök og tryggja sléttan rafræna afköst.Hvort sem það er að vinna að einföldum rafrænum græjum eða flóknum iðnaðarrásum, þá er það dýrmæt færni að vita hvernig á að skipta fljótt og nákvæmlega á milli þessara eininga sem eykur skilvirkni og nákvæmni í rafrænni hönnun og úrræðaleit.

Hefðbundin rafrýmd gildi og rafræn röð

Í rafeindatækni koma þéttar í mörgum mismunandi gildum, en ekki er öll möguleg gildi framleidd.Í staðinn fylgja þétti gildi stöðluðu kerfi sem kallast rafræn röð.Þetta kerfi hjálpar til við að tryggja að þéttar séu fáanlegir í rökréttum og hagnýtum gildum, sem gerir það auðveldara að velja rétta hluti fyrir hringrás.E-serían raðar gildi á þann hátt sem nær yfir mismunandi stig nákvæmni og umburðarlyndis, sem gerir rafeindatækjum kleift að virka áreiðanlega án þess að þurfa endalausa fjölbreytni íhluta.

E-serían er kerfi sem skipuleggur gildi íhluta á skipulögðan hátt, skiptir hverjum áratug (svið gildi frá 1 til 10, 10 til 100 og svo framvegis) í ákveðinn fjölda ákjósanlegra gilda.Þessi gildi eru valin með því að nota logaritmískan mælikvarða, sem þýðir að hvert skref í seríunni táknar prósentuhækkun frá fyrra gildi.Mismunandi E-röð hópar eru til til að passa við ýmis stig umburðarlyndis í rafrænum íhlutum.Því fleiri gildi sem röð hefur á áratug, því strangari er umburðarlyndi og því nákvæmari íhlutina.

E3 Series: Inniheldur 3 gildi á áratug og er notað fyrir íhluti með mikið umburðarlyndi ± 40%.Þetta er notað í forritum þar sem ekki er krafist mikils nákvæmni.

E6 Series: Inniheldur 6 gildi á áratug og er notað fyrir íhluti með ± 20% þol.Þessi röð kemur jafnvægi á kostnað og nákvæmni og er oft að finna í rafeindatækni.

E12 Series: Inniheldur 12 gildi á áratug og er notað fyrir íhluti með ± 10% þol.Það er ákjósanlegt fyrir nákvæmari rafræn forrit.

E24 Series: Inniheldur 24 gildi á áratug og er hannað fyrir íhluti með ± 5% þol.Það er notað í iðnaðar- og sérhæfðri rafeindatækni.

E48 Series: Inniheldur 48 gildi á áratug og styður ± 2% umburðarlyndi.Það er hentugur fyrir forrit með mikla nákvæmni, svo sem samskiptatæki.

E96 Series: Inniheldur 96 gildi á áratug og styður ± 1% umburðarlyndi.Þessi röð er notuð í nákvæmni rafeindatækni þar sem gildi íhluta verður að vera mjög nákvæm.

E192 Series: Inniheldur 192 gildi á áratug og er notað fyrir íhluti með afar þétt vikmörk ± 0,5%, ± 0,25%, eða ± 0,1%.Þessir þéttar eru frábærir í háþróaðri tækni- og nákvæmni verkfræðiverkefnum.

Til dæmis, innan E6 seríunnar, eru valin þétti gildi 10, 15, 22, 33, 47 og 68. Þegar röðin líður í E12, E24 og víðar, er nákvæmara gildi bætt við til að leyfa fínni aðlögun í hringrásarhönnun.Þetta kerfi tryggir að þú getir valið viðeigandi þétti gildi án þess að krefjast allra mögulegra tölu, sem gerir val á íhlutum einfaldari og skilvirkari.

Útreikningur rafrýmds viðbragðs í AC hringrásum

Að skilja rafrýmd viðbragð er mikilvægt þegar þú vinnur með AC hringrás.Þéttar hegða sér ekki á sama hátt í AC hringrásum og þeir gera í DC hringrásum.Í stað þess að geyma einfaldlega hleðslu, eru þeir andvígir flæði skiptisstraums (AC) á þann hátt sem fer eftir tíðni merkisins.Þessi andstaða er þekkt sem rafrýmd viðbrögð (xₐₙₐₜₕc).Ólíkt viðnám, sem er stöðug, breytist rafrýmd viðbragðsviðbrögð eftir tíðni AC merkisins og þétti þéttisins.Að læra hvernig á að reikna rafrýmd viðbrögð hjálpar til við að hanna hringrásir sem virka rétt í forritum eins og merkingarsíun, samsvörun viðnáms og fasaskipti.Hægt er að reikna rafrýmd viðbragð þétti í AC hringrás með formúlunni:

hvar Xc er rafrýmd viðbrögð (mæld í ohm, ω), f er tíðni AC merkisins (mæld í Hertz, Hz), C. er þéttni (mæld í Farads, F) og π (Pi) er stærðfræðileg stöðug, um það bil 3.14159.

Þessi formúla sýnir fram á að rafrýmd viðbrögð er öfugt í réttu hlutfalli við bæði tíðni og þéttni.Hagnýtt, þegar tíðnin eykst, minnkar rafrýmd viðbrögð og gerir það kleift að meira AC fara í gegnum þéttann.Á sama hátt, þegar þéttni eykst, minnkar viðbrögðin einnig, sem þýðir að þéttarinn leyfir meira flæði AC.Þetta samband er mikilvægt í hringrásarhönnun, sérstaklega í forritum eins og síun, tengingu og samsvörun viðnáms, þar sem þéttar gegna hlutverki við að stjórna merkisflæði og afköst kerfisins.

Þar sem flestir þéttar sem notaðir eru í hringrásum hafa rafrýmd gildi í Microfarads (µF) eða Nanofarads (NF), það er mikilvægt að breyta þessum gildum í Farads (F) áður en formúlan er beitt.Umbreytingarreglurnar eru:

• 1 µF = 1 × 10⁻⁶ F (ein örfarad jafngildir einum milljónum af Farad).

• 1 nf = 1 × 10⁻⁹ F (ein nanofarad jafngildir einum milljarða af Farad).

Áður en reiknað er út útreikninga skaltu alltaf tjá þéttni í Farads til að tryggja nákvæmni.

Dæmi útreikningar: Áhrif tíðni og þéttni

Rafrýmd viðbrögð við mismunandi tíðni

Við skulum íhuga þétti með þéttni 100 nf (0,1 µF eða 0,1 × 10⁻⁶ F) og reikna rafrýmd viðbrögð þess við mismunandi tíðni:

1. Við 50 Hz:

2. Við 1 kHz (1000 Hz):

3. Við 10 kHz (10.000 Hz):

Þessar niðurstöður sýna að þegar tíðni eykst minnkar rafrýmd viðbrögð.Þetta þýðir að við hærri tíðni gerir þéttarinn meira AC kleift að fara í gegnum, sem gerir það að áhrifaríkri hápassasíu í rafrásum.

Rafrýmd viðbrögð við mismunandi þéttni gildi

Nú skulum við sjá hvernig rafrýmd viðbrögð breytast þegar mismunandi þéttar eru notaðir og halda tíðnistöðinni við 1 kHz (1000 Hz):

1. Fyrir 10 nf (0,01 µF eða 0,01 × 10⁻⁶ F):

2. Fyrir 1 µF (1 × 10⁻⁶ F):

3. Fyrir 10 µF (10 × 10⁻⁶ F):

Þessir útreikningar sýna að þegar rafrýmd eykst minnkar rafrýmd viðbrögð.Þetta þýðir að stærri þéttar leyfa meira AC að flæða, sem er gagnlegt í forritum eins og aflgjafa síun, þar sem þéttar hjálpa til við að slétta út spennusveiflur.

Áhrif á afköst hringrásar

Tíðni síur: Þéttar gegna hlutverki í tíðni síunarforritum, sérstaklega við að hanna lágpassa og hápassasíur.Hápassasía gerir hátíðleg merki kleift að líða á meðan hindra lág tíðni merki, sem gerir það gagnlegt í forritum eins og hljóðjöfnunar og merkisvinnslu.Aftur á móti leyfir lágpassasía lág tíðni merki en dregur úr hærri tíðnum til að slétta merki og draga úr hávaða í aflgjafa.Með því að velja þéttni gildi vandlega geturðu fínstillt niðurskurðartíðni þessara sía, stjórnað hvaða tíðni er leyfð eða bæld.Þessari meginreglu er mikið beitt í hljóðkerfi, útvörpum og samskiptatækjum, þar sem nákvæm tíðnieftirlit er nauðsynleg til að hreinsa merki og móttöku.

Samsvörun viðnáms: Í AC hringrásum er samsvörun viðnám mikilvæg til að hámarka aflflutning og lágmarka endurspeglun merkja eða tap.Ósamræmd viðnám getur leitt til óhagkvæmrar orkuflutnings, niðurbrots merkja og óæskilegra truflana, sérstaklega í hátíðni forritum.Þéttar hjálpa til við að ná réttri viðnám sem samsvarar með því að stilla viðbragðsþáttinn í viðnám hringrásarinnar og tryggja ákjósanlegt merkisflæði.Þessi tækni er mikilvæg í RF -tíðni (RF) hringrásum og hljóðrafeindatækni, þar sem krafist er stöðugs merkisstyrks og skýrleika.Rétt samsvarandi viðnám bætir skilvirkni loftneta, háspennulína og magnara, sem eykur árangur og stöðugleika í heild hringrásarinnar.

Fasaskipti: Einn af einstökum eiginleikum þétta í AC hringrásum er geta þeirra til að færa áfanga skiptisstraumsmerkis um 90 gráður.Í eingöngu rafrýmd hringrás leiðir straumurinn spennuna um fjórðung hringrásar, hegðun sem er beitt notuð í ýmsum rafrænum forritum.Þessi fasaskipta eiginleiki er frábær í sveiflum, þar sem þéttar hjálpa til við að búa til stöðugar bylgjuform fyrir klukkur og merkisvinnslurásir.Það er einnig notað í mótorstýringarrásum til að skapa nauðsynlegan fasamun til að byrja og keyra ákveðnar tegundir rafmótora.Með því að nýta þétta til að breytast á fasa geturðu hannað skilvirkari merkisvinnslu og stjórnkerfi á fjölmörgum forritum.

Algeng mistök í Nanofarad til umbreytingar í örveru

Þar sem þéttar eru oft merktir með mismunandi einingum, þá skilur skilningur á réttri leið til að umbreyta á milli þeirra nákvæma hringrásarhönnun og rétta val íhluta.En jafnvel lítil mistök í umbreytingarferlinu geta valdið helstu vandamálum í rafrásum.Villur í þétti gildi geta leitt til rangrar merkisvinnslu, óstöðugrar aflgjafa og jafnvel fullkominnar bilunar í hringrásinni.Til að koma í veg fyrir þessi vandamál er mikilvægt að vera meðvitaður um algeng mistök sem gerð voru við NF til umbreytinga og hvernig á að forðast þau.

Fylgni við réttan umbreytingarstuðul

Einn mikilvægasti þátturinn í því að umbreyta NF í µF er að nota réttan umbreytingarstuðul.Grunnreglan er:

1µF = 1000nf

Þetta þýðir að til að umbreyta nanofarads í örfarads verður þú að skipta um 1000. Að sama skapi til að umbreyta örfaradum í nanofarads, margfaldar þú með 1000. Algeng mistök eiga sér stað þegar röng umbreytingarstuðull er notaður.Sumt fólk skiptir ranglega um 100 eða 10.000 í stað 1000, sem hefur í för með sér algjörlega rangt þéttni gildi.Til dæmis, ef þú ert með 4700 NF og skiptir ranglega um 100 í stað 1000, myndirðu fá 47 µF í stað réttra 4,7 µF.Slík villa getur leitt til alvarlegra misræmis í afköstum hringrásarinnar, valdið óstöðugleika eða röngum síunareinkennum.

Til að forðast þessi mistök skaltu alltaf tvöfalda umbreytingarstuðulinn áður en hann framkvæmir útreikninga.Ef þú ert ekki í vafa, vísaðu til staðlaðra umbreytingartöflur eða notaðu reiknivél til að sannreyna niðurstöðuna.Að þróa vana að meta andlega væntanlegt svar getur einnig hjálpað til við að fá villur.Ef þú umbreytir gildi eins og 1000 NF, ættir þú þegar að búast við að niðurstaðan verði 1 µF, og öll frávik frá því ætti að hækka rauða fána.

Nákvæm aukastaf

Aukastaf er önnur meginuppspretta villna við umbreytingu með rafrýmd.Þar sem NF til µF umbreyting felur í sér að deila um 1000, verður þú að færa aukastaf þriggja staða til vinstri.Röng staðsetning aukastafa getur leitt til algjörlega ónákvæmra rafrýmdargilda.Hugleiddu til dæmis að breyta 5000 nf í örfara:

5000 nf ÷ 1000 = 5 µF

Ef aukastaf er á rangan stað, gæti niðurstaðan verið rangt skrifuð sem 0,005 µF eða 500 µF, sem báðir hafa alveg rangt fyrir sér.Notkun slík röng gildi í hringrás getur valdið alvarlegum vandamálum, svo sem tímasetningarvillum í sveiflum, röng tíðnisvörun í síum og óhófleg eða ófullnægjandi valdastjórnun í aflgjafa.Til að koma í veg fyrir slíkar villur skaltu alltaf staðfesta umbreytingu þína með því að athuga umfang niðurstöðunnar.Ef þú ert að umbreyta gildi í þúsundum ætti niðurstaðan að vera í heilum tölum eða aukastöfum hér að ofan 1. Ef þú ert að umbreyta gildi undir 1000 nf, ætti niðurstaðan að vera aukastaf undir 1 µF.Að skrifa niður umbreytingarformúluna og staðsetja aukastaf áður en gengið er frá svarinu getur hjálpað til við að draga úr villum.

Viðhalda samkvæmni eininga

Margar villur í útreikningum hringrásar koma fram vegna þess að blanda mismunandi þéttieiningum án þess að rétta umbreytingu.Stundum framkvæma það ranglega útreikninga með því að nota gildi í NF og µF til skiptis án þess að breyta þeim fyrst í sameiginlega einingu.Til dæmis, ef hringrás þarfnast heildarþéttni tveggja þétta, einn 220 nf og annar 0,47 µF, er ekki hægt að bæta þeim beint við nema hvort tveggja sé í sömu einingu.Þar sem 0,47 µF = 470 nf, væri heildargeymsla:

220 nf+470 nf = 690 nf

Ef þú bætir ranglega við 220 nf + 0,47 µF beint, miðað við 0,47 µF = 0,47 nf, þá myndirðu fá ranga niðurstöðu 220,47 nf, sem er alveg rangt.Slíkar misreikningar geta leitt til rangrar vals íhluta, sem hefur áhrif á heildarhegðun hringrásarinnar.Til að koma í veg fyrir þessar villur skaltu alltaf umbreyta öllum gildum í sömu einingu áður en útreikningur er.Þegar þú bætir við eða borið saman þéttni skaltu velja eina stöðuga einingu, annað hvort NF eða µF, og tryggja að öllum gildum sé breytt rétt áður en haldið er áfram.

Nákvæmni og námundunarsjónarmið

Þétti gildi þurfa oft mikla nákvæmni, sérstaklega í tímasetningarrásum, tíðnisíur og háhraða merkisforritum.Áliggjandi villur geta haft áhrif á afköst hringrásarinnar.Til dæmis, ef þú ert að vinna með þétti sem er merktur 749 NF, gæti það verið freistandi að kringlast það í 0,7 µF fyrir einfaldleika.Hins vegar er nákvæmari umbreyting 0,749 µF.Litli munurinn gæti ekki skipt máli í litlum nákvæmni hringrásum, en í hátíðni forritum eða nákvæmni tímasetningarrásum gæti það valdið áberandi frávikum í afköstum.

Hugleiddu tímamælir með þétti með sérstöku þéttigildi til að ákvarða tíðni.Ef þéttigildið er rúnnuð rangt gæti sveiflutíðni hringrásarinnar breyst og haft áhrif á tímasetningu merkja.Á sama hátt, í útvarpsbylgju (RF) forritum, geta jafnvel smávægilegar villur í þétti gildi breytt merkjasendingum og móttökueinkennum, sem leiðir til minni skilvirkni eða truflana.Til að forðast slík mál skaltu halda fullri nákvæmni meðan á útreikningum stendur og aðeins á lokaskrefinu ef þörf krefur.Notaðu venjulegt þétti gildi frá rafrænu seríunni til að tryggja eindrægni við tiltækar íhlutir.Staðfestu forskriftir framleiðenda til að tryggja að raunverulegt þétti gildi sem notað er í hringrásinni passi við reiknaðan kröfu.

Hlutverk þétta í rafrásum

Þéttar sem gegna fjölmörgum hlutverkum sem stuðla að réttri virkni rafeindatækja.Þessir litlu en öflugu íhlutir eru hannaðir til að geyma og stjórna raforku, sem gerir þá mikilvæga í hringrásum sem krefjast orkustöðugleika, merkisvinnslu eða tíðnieftirlit.Þéttar finnast í næstum öllum rafeindabúnaði, allt frá snjallsímum og tölvum til sjónvörp og iðnaðarvélar.Geta þeirra til að hlaða og losa raforku gerir þau fljótt gagnleg fyrir mörg mismunandi forrit, sem hver þarfnast sérstakra tegunda þétta með vandlega völdum þéttigildum.Að skilja hvernig þéttar vinna í mismunandi hlutverkum er lykillinn að því að hanna, viðhalda og leysa rafrænar rafrásir.

Orkugeymsla og spennu stöðugleika

Ein mikilvægasta hlutverk þétta er að geyma raforku og stöðugleika spennu.Í þessu hlutverki virka þéttar eins og pínulitlar endurhlaðanlegar rafhlöður, halda tímabundið rafhleðslu og losa það þegar þess er þörf.Þessi aðgerð er frábær í rafrásum, þar sem þéttar hjálpa til við að viðhalda stöðugri spennuafköst jafnvel þegar aflgjafinn sveiflast eða rafmagnsálagið breytist skyndilega.

Til dæmis, í tölvuafgreiðslu, gegna þéttar stóran hlutverk í að tryggja að CPU, minniflís og aðrir viðkvæmir íhlutir fái stöðugt aflgjafa.Ef spenna lækkar skyndilega eða toppa losar þéttar geymda orku til að bæta upp sveifluna og koma í veg fyrir að kerfið hrundi eða bilað.Að sama skapi, í myndavélar blikkar, geyma þéttar raforku og losa hana í skjótum springu til að knýja flassið þegar ýtt er á hnappinn.Þessi orkugeymsla er einnig mikilvæg í rafeindatækni í bifreiðum.Nútímabílar nota mörg rafræn kerfi, svo sem GPS, skynjara og infotainment skjái, sem öll þurfa stöðugan kraft.Þéttar hjálpa til við að tryggja að rafkerfi ökutækisins gangi vel, jafnvel þegar kveikt er á skjótum breytingum á orku, svo sem þegar kveikt er á loftkælingu eða aðalljósum.

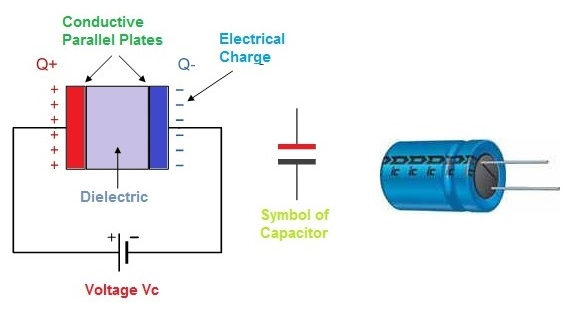

Mynd 3. Orkugeymsla og stöðugleiki spennu

Sía hávaða og slétta framleiðsla

Önnur hlutverk þétta er að sía út rafmagns hávaða og slétta spennuútgang.Rafmagnshljóð er óæskileg truflun sem getur raskað merki og haft áhrif á afköst hringrásarinnar.Í aflgjafa hringrásum hjálpar þéttar að útrýma sveiflum og spennutoppum sem eiga sér stað þegar AC (skiptisstraumur) er breytt í DC (beinn straumur).Án þétta gæti umbreytt DC afl enn innihaldið litlar gára frá AC spennunni, sem leitt til óstöðugrar notkunar í viðkvæmum hringrásum.

Til dæmis, í hljóðrafeindatækni, eru þéttar notaðir til að sía hávaða frá aflgjafa til að tryggja skýrt, hágæða hljóð.Án þétta gætu sveiflur í krafti kynnt óæskilegan humming eða suðandi hávaða í hátalara og hljóðnemum.Á sama hátt, í lækningatækjum, svo sem hjartalínuritum og heyrnartækjum, gegna þéttar hlutverki við að halda aflmerkjum hreinum, tryggja nákvæma upplestur og skýran hljóðframleiðslu.Þéttar hjálpa einnig til við að koma í veg fyrir rafsegultruflanir (EMI) og truflun á útvarpsbylgjum (RFI), sem geta komið frá rafmagnstækjum í nágrenninu eða útvarpsmerki.Þetta er mikilvægt í samskiptakerfum, þráðlausum tækjum og viðkvæmum tækjabúnaði, þar sem truflun getur valdið gagnatapi eða niðurbroti merkja.

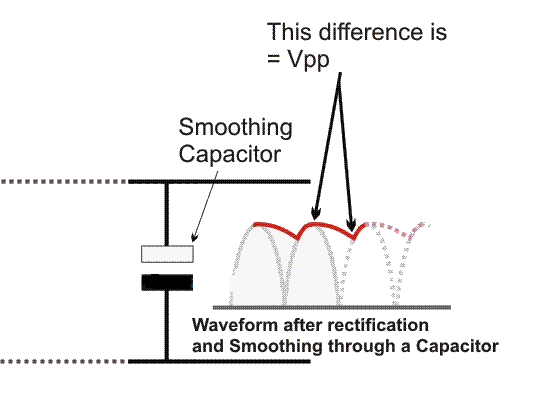

Mynd 4. Að sía hávaða og slétta framleiðsla

Merkjatenging og aftenging

Þéttar eru einnig mikið notaðir til merkjatengingar og aftengingar, sem hjálpar til við að viðhalda heilleika rafmagnsmerkja þegar þau fara í gegnum hringrás.Merkjatenging gerir AC merki kleift að fara á milli mismunandi stigs magnara eða hringrásar meðan hindra DC spennu.Þetta tryggir að aðeins fyrirhuguð merki nái næsta stigi og kemur í veg fyrir að óæskileg DC hlutdrægni truflar merkið.Þetta er gagnlegt í hljóð- og útvarpsrásum, þar sem þéttar hjálpa til við að senda rödd, tónlist og gagnamerki án röskunar.

Til dæmis, í hljóðnema forforritara, er þétti settur á milli hljóðnemans og magnara stigsins til að aðeins hljóðmerkið (AC) fari í gegn meðan hann hindrar hvaða DC hluti sem er.Þetta kemur í veg fyrir að óæskileg spenna nái magnaranum, bæti skýrleika hljóðsins og komi í veg fyrir skemmdir á hringrásinni.Aftur á móti felur það í sér að aftengja merki til að nota þétta til að fjarlægja óæskilegan AC hávaða úr raflínum og tryggja að viðkvæmir rafeindir íhlutir fái hreinan, stöðugan kraft.Í örstýringum og stafrænum hringrásum eru þéttar settir nálægt rafmagnspinna til að sía út hátíðni hávaða sem gæti truflað gagnavinnslu.Þetta er mikilvægt í tölvum, snjallsímum og iðnaðarstýringarkerfi, þar sem nákvæmar spennureglugerð er nauðsynleg fyrir áreiðanlega notkun.

Auka heiðarleika merkja í tímasetningu og sveiflurásum

Þéttar eru notaðir við tímasetningu, tíðnieftirlit og sveiflurásir, þar sem þeir vinna við hlið viðnáms og inductors til að setja ákveðið tímabil eða tíðni.Þessar hringrásir eru notaðar í klukkum, merkjasöfnum og samskiptatækjum til að tryggja að rafmerki haldist stöðug og nákvæm.Til dæmis, í sveiflurásum, mynda þéttar og inductors resonant hringrásir sem búa til stöðug tíðnismerki.Þessi merki eru notuð í tækjum eins og útvörpum, sjónvörpum og þráðlausum sendum, þar sem nákvæm tímasetning merkja er frábær fyrir rétt samskipti.Í stafrænum klukkum og tímamælum stjórna þéttar hleðslu- og losunarlotunum og ákvarða tímabilið milli aðgerða.Önnur algeng notkun er í fasa læstum lykkjum (PLL), sem nota þétta til að samstilla merki í samskiptakerfum.PLL eru notuð í farsímum, gervihnattasamskiptum og GPS -kerfum til að tryggja að merki berist og unnin við rétta tímasetningu.

Niðurstaða

Þegar litið er vel á Nanofarads og Microfarads sýnir okkur hversu mikilvægir þeir eru í því að búa til rafrásir.Þeir hjálpa til við að halda aflinu stöðugu, stjórna orku og ganga úr skugga um að merki í tækjum séu skýr og rétt.Þessi grein skýrði frá því hvernig ætti að breyta á milli þessara eininga og hvers vegna að gera það nákvæmlega er mikilvægt.Það náði einnig yfir staðalgildin fyrir þétta og hvernig á að reikna út áhrif þeirra í AC hringrásum.Að skilja þessi grunnatriði hjálpar til við að byggja upp og laga rafræn kerfi og tryggja að tækin sem við treystum á á hverjum degi standa sig vel og án vandræða.Þessi einfalda leiðarvísir er gagnlegt tæki, sem opnar hurðir fyrir nánari nám og betri nýjungar í tækni.
