NIOS II Series: Alhliða leiðarvísir um aðlögunarhæf 32 bita RISC innbyggðir örgjörvar

Þessi handbók nær yfir NIOS II seríuna, lína af 32 bita RISC innbyggðum örgjörvum sem Altera kynnti árið 2004, sem markaði stórt skref fram á við í mjúkum kjarna örgjörva tækni.Með frammistöðu yfir 200 DMIPS og kostnaður allt að 35 sent á hverja notkun í Altera FPGA, hefur NIOS II serían stækkað möguleika á innbyggðum kerfum til muna.Þessir örgjörvar eru þekktir fyrir sveigjanleika sína í Altera FPGA fjölskyldum og gegna hlutverki í atvinnugreinum eins og fjarskiptum og bifreiðum, knýja nýsköpun og bæta virkni.Þessi grein kannar arkitektúr þeirra, skilvirkni og raunverulegar forrit og varpa ljósi á veruleg áhrif þeirra á tækni.

Vörulisti

Frá altera

Frá frumraun sinni árið 2000 hefur NIOS örgjörvi Altera orðið leiðandi í mjúkum kjarnavinnslu, en yfir 13.000 þróunarsett voru dreift.Sjósetja NIOS II seríunnar árið 2004 markaði umbreytandi breytingu, tvöföldun árangurs meðan þeir notuðu minna en 50% af FPGA auðlindum, sem gerir kleift að koma jafnvægi á orkunýtni og hraða.Með mát arkitektúr gerir NIOS II kleift að sérsníða fyrir tiltekin forrit, skara fram úr á sviðum eins og fjarskiptum, bifreiðum og innbyggðum kerfi.Skilvirk auðlindastjórnun þess dregur úr kerfiskostnaði og eykur afköst, sem gerir það tilvalið fyrir verkefni eins og stafræn merkisvinnslu og vélanám.Stuðlað af sterkum samfélagi og stöðugum uppfærslum, bjóða NIOS örgjörvar bæði nýsköpun og samvinnu til að efla nútíma kerfishönnun.

NIOS II flokkun

NIOS II serían býður upp á þrjú örgjörvaafbrigði NIOS II/F (Fast), Nios II/S (Standard) og NiOS II/E (efnahagsleg, hver hannaður til að mæta sérstökum afköstum og FPGA nýtingarþörf.Skilvirkni, NIOS II/S jafnvægir Mikil afköst með minni FPGA notkun og NIOS II/E lágmarkar auðlindaneyslu fyrir kostnaðarviðkvæmu, lágafköstum forritum.Tvöfaldur samhæfni, einföldun umbreytingar og draga úr hugbúnaðarþróun.NIOS II röðin A Verðmæt lausn til að þróa verkefnakröfur.

Nios II röð

NIOS II röðin er mjög aðlögunarhæf 32 bita innbyggð örgjörva sem er hannaður fyrir fjölbreytt úrval af forritum og býður upp á óaðfinnanlegan flutning frá upprunalegu NIOS örgjörva og langtíma stuðningi við núverandi FPGA kerfi.Flutningaflutninga þess með einum smelli einfaldar uppfærslur, en eindrægni við harðsperrur og ASIC flutningaþjónustu Altera stækkar hönnunarmöguleika.Meðfylgjandi þessum örgjörva er öflugt vistkerfi hugbúnaðarþróunar, þar á meðal þýðandi, IDE, RTO og netverkfæri, sem hagræða þróun og aðlögun.Mjúka kjarna arkitektúr NiOS II örgjörva gerir kleift að vera óviðjafnan sveigjanleika til að breyta og sníða CPU og jaðartæki til að þróa kröfur verkefnisins.Þessi aðlögunarhæfni tekur á markaðsþróun, svo sem vaxandi treysta á FPGA vegna aukins ASIC þróunarkostnaðar, sem tryggir að NiOS II serían er áfram framsýn lausn fyrir nýstárleg innbyggð kerfi.

Eiginleikar innbyggðra örgjörva

Fjölhæfni í aðlögun

Mjög sérsniðinn arkitektúr til að passa sérstakar þarfir um forrit.Stillanleg gagnabreidd og fjöldi margfaldara vélbúnaðar.Hagræðir orkunotkun, hraða og úthlutun auðlinda.Víða notað í atvinnugreinum eins og fjarskiptum og bifreiðum til frammistöðu og skilvirkni.

Skilvirk nýting auðlinda

Fínstillir FPGA auðlindir með samhliða vinnslu fyrir betri afköst.Skornar fram úr í rauntíma forritum (t.d. merkisvinnslu, vídeó kóðun).Styður verkefni sendinefndar við vélbúnaðarhröðun fyrir aukna afköst kerfisins.

Öflug þróun vistkerfis

Alhliða verkfæri, þar með talið NIOS II samþætt þróunarumhverfi (IDE).Styður mörg forritunarmál og felur í sér kembiforrit.Stuðlar að samvinnu, þekkingarmiðlun og nýsköpun.

Lögun lýsing

NIOS II örgjörva vélbúnaðarkerfi treystir á öflug vélbúnaðar- og hugbúnað til að hagræða hönnun sinni og þróun.Í kjarnanum er NiOS II samþætt þróunarumhverfi (IDE), sem einfaldar verkefni eins og klippingu, samantekt og kembiforrit á meðan að hlúa að skilvirku verkflæði til að einbeita sér að nýsköpun.Altera, ásamt samstarfsaðilum sínum, býður einnig upp á fjölhæfan þróunarsett með NIOS II innbyggðum örgjörvum, sem gerir kleift að betrumbæta verkefni og kanna skapandi lausnir.SOPC Builder tólið gegnir hlutverki í fljótt að setja saman kerfið á forritanlegu flís (SOPC) kerfum, sem styður flókin arkitektúr með örgjörvum, minni og jaðartæki.Með því að leyfa að sjá kerfisíhluta og bera kennsl á mál snemma dregur SOPC byggingaraðilinn úr samþættingartíma, eykur skilvirkni og hjálpar til við að skila áreiðanlegri og aðlögunarhæfari forritum.

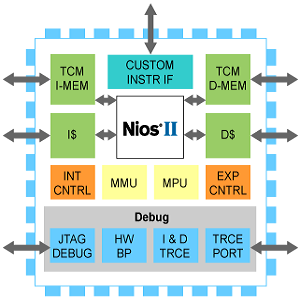

Arkitektúr og einkenni

NIOS II örgjörvaserían sýnir áberandi arkitektúr með þremur aðskildum kjarna, sem býður upp á glæsilegan sveigjanleika í jafnvægi bæði kostnaðar og frammistöðu.Þessi aðlögunarhæfni gerir það hentugt fyrir fjölbreytt úrval af forritum, allt frá innbyggðum kerfum til afkastamikilla tölvu.

JTAG kembiforrit

Sameining JTAG kembiforritsins eykur mjög virkni NiOS II örgjörva.Þessi eining veitir stjórnunar-, kembiforrit og samskiptahæfileika á flísum, sem gerir kleift að tengjast áreynslulaust við ytri tölvuhýsingu.Þessir eiginleikar ná út fyrir aðeins tækniforskriftir sem þeir eru stefnumótandi yfirburðir í þróunarverkflæði.Geta til að kemba, en samtímis eftirlit með afköstum kerfisins og aðlögun, getur stytt tímalínur þróunar og hækkað gæði vöru.Bæði þróun hugbúnaðar og vélbúnaðar hafa sýnt fram á að árangursrík kembiforrit stuðla að því að búa til seigur kerfi og flýta fyrir tíma til markaðar.

Aðlögun vélbúnaðar

Þú getur bætt NiOS II CPU kjarna með því að samþætta viðbótar vélbúnaðaríhluti, sem geta verið frábært til að framkvæma flókna útreikninga og flýta fyrir reikniritum sem krefjast nákvæmrar tímasetningar.Þessi sveigjanleiki gerir kleift að móta sérsniðnar lausnir sem fjalla um sérstakar rekstrarþarfir, sem er oft í ýmsum atvinnugreinum.Sem dæmi má nefna að innleiðing sérsniðinna vélbúnaðar hröðunar hefur reynst auka skilvirkni vinnslu á sviðum eins og vinnslu stafrænna merkja og vélanám.Möguleikinn á að sérsníða vélbúnað hámarkar ekki aðeins afköst heldur hlúa að nýsköpun, getur kannað nýjar arkitektúr sem skora á hefðbundin vinnslumörk.

Hefðbundið útlæga bókasafn og Avalon ™ skipt um strætó

NiOS II þróunarbúnaðinn inniheldur venjulegt jaðarbókasafn, aðgengilegt til notkunar innan Altera FPGA.Þessi úrræði gerir kleift að nota fyrirfram byggða íhluti, skera niður tíma og fyrirhöfn sem þarf til að hanna flókin kerfi.Avalon ™ skipti um strætóarkitektúr eykur tengingar meðal örgjörva, jaðartæki og viðmótsrásir.Með því að bjóða upp á gagnabrautir og vinnslu getu er Avalon ™ strætó gott fyrir forrit sem krefjast skjóts gagnaflutnings og lágmarks leynd.Sjálfvirk kynslóð þessara tenginga í gegnum SOPC byggingaraðila einfaldar hönnunarferlið, sem gerir kleift að einbeita sér að hærri stigs hönnunarsjónarmiðum frekar en að flækja í lágu stigi útfærsluupplýsinga.

Hönnunarauðlindir

Stuðningssíðu NIOS II örgjörva stendur upp úr sem alhliða miðstöð og býður upp á fjölbreytt úrval af auðlindum sem fela í sér leyfi, niðurhal, tilvísunarhönnun, skjöl og hluta fyrir algengar spurningar.Þessi vettvangur er miklu meira en bara safn af efnum, hann felur í sér hollustu til að útbúa verkfæri fyrir árangursríka kerfishönnun.Innan þessa ramma gegnir innfellda örgjörva lausnarmiðstöðin hlutverk og veitir ítarlega innsýn sem hjálpar til við að hámarka möguleika innbyggðra örgjörva Altera.Þessi stuðningur spannar ýmsa þætti, þar með talið eindrægni tækis, hugbúnaðarverkfæri, jaðaraðlögun, æfingar og tæknilega aðstoð.

Þróunarsett og leyfi

Nios II þróunarbúnaðinn kemur fram sem verðmæt eign og felur í sér eins árs uppfærsluleyfi sem gildir um CPU, jaðartæki og hugbúnaðarþróunartæki.Það er mikilvægt að hafa í huga að þetta leyfi nær ekki til uppfærslu á Quartus II hugbúnaði.Þessi aðgreining varpar ljósi á nauðsyn þess að halda hugbúnaðartækjum uppfærðum til að bæta skilvirkni og afköst hönnunar.Möguleikinn á að fá aðgang að árlegum uppfærslum í gegnum NIOS endurnýjunaráætlun endurspeglar menningu áframhaldandi endurbóta og aðlögunarhæfni, sem skiptir máli í tækni landslagi sem þróast hratt.

Að takast á við algengar fyrirspurnir

NIOS II innbyggð spurninga- og spurningasíðu örgjörva þjónar sem úrræði til að takast á við algengar spurningar varðandi örgjörvaþáttaröðina.Þessi fyrirbyggjandi stefna til að deila upplýsingum einfaldar ekki aðeins hönnunarferlið heldur hlúir einnig að samfélagi fróður sem getur skipst á reynslu og lausnir.Slík samvinnuátak ragga oft að nýstárlegum forritum og hagræðingum sem geta hækkað niðurstöður verkefnisins.

Árangursgeta

Samstarf Stratix II tæki og NIOS II örgjörva er merkilegt.Þessi samsetning veitir framúrskarandi vinnslugetu sem er hannað fyrir fjölbreytt úrval af forritum, þar á meðal neti, samskiptum, gagnamerki vinnslu (DSP), fjöldageymslu og öðrum hábandsbreiddarkerfi.Að grípa flækjurnar í þessari pörun getur leitt til upplýstari ákvarðana um hönnun.Sem dæmi má nefna að virkja styrkleika beggja íhluta getur leitt til bættrar árangursmælinga og skilvirkni í rekstri, sem hafa verulegan mikilvæga á samkeppnismörkuðum.

Örgjörva röð

Sameining Stratix FPGA arkitektúrs við NIOS II innbyggða örgjörva táknar framfarir í vinnslutækni, sérstaklega fyrir hábandsbreiddarforrit sem krefjast hraða og skilvirkni.Þetta samstarf eykur reikniaðgerð, hámarkar úthlutun auðlinda og býður upp á ósamþykkt aðlögunarhæfni, sem gerir það tilvalið fyrir atvinnugrein eins og fjarskipti, gagnagreiningar og víðar.Að sama skapi veitir pörun Cyclone ™ tæki við NIOS II örgjörva hagkvæman og sérhannaður valkostur við hefðbundna örgjörva, sem gerir sérsniðnar lausnir kleift fyrir fjárhagslega viðkvæm verkefni.Með því að sameina styrkleika FPGA arkitektúrs og innbyggðra örgjörva skilar þessi blendingur nálgun sveigjanleika og afköst sem þarf til að takast á við nútíma áskoranir í innbyggðum kerfum með meiri nákvæmni og skilvirkni.

Hugbúnaðarhönnun ræsingaráætlunarinnar

Upphafskerfi fyrir NIOS II örgjörva er notað við að skipuleggja rekstur þess á meðan áfanga gagnaflutnings er frá utanaðkomandi örgjörva til NIOS II forritsins og gagnaaminni eftir endurstillingu kerfis.Þetta ferli gengur þvert á tæknilega skyldu, það leggur grunninn að óaðfinnanlegri samþættingu og ákjósanlegri virkni innan stærri kerfisarkitektúrsins.Ytri örgjörvinn byrjar þessa röð með því að senda skipun til að losa NIOS II örgjörva, sem gefur til kynna reiðubúin fyrir venjulegar aðgerðir.Upphafskóðinn, sem er beittur í ROM innan seinkunareiningarinnar, er smíðaður til að meta stjórnskrána.Þetta skref er þýðingarmikið þar sem það ræður næsta framkvæmd heimilisfangs og stýrir þannig örgjörvanum með frumstillingarrútínu sinni.Hönnunin nýtir samsetningarleiðbeiningar, sem, þó að það sé lágt stig, býður upp á nákvæmni sem nauðsynleg er fyrir þessar aðgerðir.Þessi aðferð hefur gengið í gegnum umfangsmikla staðfestingu með ströngum prófunum á sérhönnuðum þróunarnefnd og styrkir áreiðanleika ræsingarferlisins fyrir NIOS II örgjörva.

Vel skipulögð ræsingaraðferð þjónar ekki aðeins strax rekstrarþörf NIOS II örgjörva heldur stuðlar einnig að langtíma stöðugleika og afköstum alls kerfisins.Þessi athugun er viðeigandi í innbyggðum kerfum þar sem auðlindir eru þvinguð og áreiðanleiki er forgangsverkefni.Til að auka enn frekar skilvirkni ræsingarkóðans getur samþætta villueftirlitsaðferðir verið hagstæður við að bera kennsl á frávik á upphafsstiginu.Sem dæmi má nefna að innleiða eftirlit eða aðrar staðfestingartækni geta sannreynt að gögnin sem eru flutt eru bæði nákvæm og lokið áður en örgjörvinn fer í framkvæmd.Þessi fyrirbyggjandi stefna hefur verið tekin í ýmsum verkefnum, sem leiðir til minnkunar fylgikvilla eftir dreifingu.

Framkvæmd NIOS II örgjörva í harðriti II uppbyggðri ASIC

NIOS II örgjörva serían, hönnuð fyrir sveigjanleika, samþættir óaðfinnanlega við Altera FPGA og Hardcopy II skipulögð ASIC til að mæta fjölbreyttum innbyggðum vinnsluþörfum.Það býður upp á afkastamikla, hagkvæmar eða fjárhagsáætlunarvænar kjarna, það styður verkefni eins og framkvæmd OS, dreifingu vinnuálags og I/O vinnslu, sem gerir það tilvalið fyrir kerfis-á-flís (SOC) forrit.Í Hardcopy II umhverfi einfaldar NIOS II örgjörvinn hönnun, eykur skilvirkni og tekur á vaxandi kröfum atvinnugreina eins og fjarskipta, netkerfis og IoT.Aðlögunarhæfni þess gerir kleift að aðlaga fyrir litla kraft, afkastamikil forrit og sýna gildi þess í tækni landslagi sem þróast hratt.Með því að sameina FPGA frumgerð með ASIC dreifingu tryggir áreiðanleika og nýsköpun áreiðanleika og setur sterkan grunn fyrir háþróaða innbyggða kerfishönnun.

Alhliða SOPC lausn

SOPC byggingaraðili Altera býður upp á öflugan vettvang til að búa til kerfi sem samþætta örgjörva, jaðartæki og minni óaðfinnanlega og nýta mát hönnunaraðferð til að bæta skilvirkni og sveigjanleika.Með því að gera kleift að byggja upp kerfi úr fyrirliggjandi einingum, styttir verkfærið þróunartíma meðan það gerir kleift að prófa einstaka hluti, sem leiðir til áreiðanlegri og aðlögunarhönnunar.Lykilatriði fela í sér samþættingu NIOS II örgjörva með IP einingar, aðlögun örgjörva fyrir tiltekin forrit og sveigjanleika til að laga sig að kröfum um þróun.Í forritum hefur þessi mát nálgun reynst ómetanleg, til dæmis, að bæta meðhöndlun gagna í fjarskiptum og auka öryggi og siglingar í bifreiðakerfum.NIOS II innbyggða hönnunarsvítan styður enn frekar þetta ferli og býður upp á vinalegan, myrkvi byggða IDE með verkfærum eins og NIOS II C2H þýðandanum, sem breytir C kóða í vélbúnað til hraðari framkvæmdar og skilvirkrar auðlindanotkunar.Með sérsniðnum bókasöfnum og ökumönnum geturðu einbeitt þér að rökfræði umsóknar meðan þú notar hagræðingaraðferðir til að auka afköst.Saman styrkja þessi tæki til að mæta vaxandi eftirspurn eftir samþættum og skilvirkum kerfislausnum, sem sýna mikilvægi mát og aðlögunar í nútíma hönnunarvenjum.

Innbyggð hugbúnaðartæki

Innbyggð hugbúnaðartæki eru frábær til að hanna nútíma örgjörva, sérstaklega fjölhæfan Nios II örgjörva frá Altera.NIOS II Embedded Design Suite (EDS) veitir fullkomið verkfærasett til að búa til skilvirkar og sérhannaðar lausnir.Með Eclipse-undirstaða IDE straumlínur suite kóðar, kembiforrit og verkefnastjórnun.Það felur einnig í sér öflug verkfæri eins og NIOS II C2H þýðandinn, sem breytir C kóða í vélbúnað með lágmarks fyrirhöfn, flýtir fyrir þróun og bættum afköstum.Nios II örgjörvinn er víða notaður af efstu framleiðendum og studdir af yfir 15.000 dreifðum þróunarsettum, og stendur uppi sem leiðandi stillanlegt mjúkt kjarna örgjörva.Sveigjanleiki þess og aðlögunarhæfni hjálpar verktaki að uppfylla breyttar kröfur, draga úr tíma til markaðar og vera samkeppnishæfir í tækni landslagi sem þróast hratt.

Niðurstaða

Þessi handbók veitir yfirgripsmikla könnun á NIOS II seríunni, mjög aðlögunarhæfu 32 bita RISC innbyggðum örgjörvum, sem eru þekktir fyrir sveigjanleika, skilvirkni og víðtæk forrit.Frá nýstárlegri arkitektúr og hagræðingu auðlinda til öflugs þróunartækja og útfærslna, Nios II örgjörvarnir styrkja atvinnugreinar eins og fjarskipti, bifreiðar og IoT til að ýta á mörk innbyggðrar kerfishönnunar.Þessi handbók var lögð áhersla á aðlögun, sveigjanleika og frammistöðu og sýnir Nios II seríuna sem framsýn lausn til að takast á við nútíma tæknilegar áskoranir með nákvæmni og nýsköpun.
