Ópóliseraðir þéttar: Tegundir, aðgerðir, forrit og valhandbók

Óskautaðir þéttar eru lykilatriði í rafrásum vegna þess að þeir geta séð um rafmagn sem kemur í hvaða átt sem er, ólíkt skautuðum þéttum sem þurfa ákveðna uppsetningu.Þau eru mjög gagnleg í mismunandi tegundum af hringrásum, eins og í hljóðtækjum, raforkukerfum og vélum sem vinna merki.Þessi handbók kafar djúpt í hvernig þessir þéttar eru gerðir, hvað þeir gera, mismunandi gerðir sem eru tiltækar og hvernig þeir eru notaðir í margs konar rafeindabúnaði.

Vörulisti

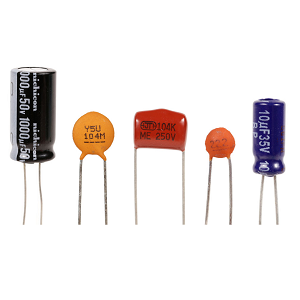

Hvað er ekki skautaður þétti?

Ekki skautaðir þéttar eru mikilvægir hlutar rafrásir vegna þess að þeir geta unnið sama hvaða leið spennan er beitt.Þetta gerir þá frábrugðna skautuðum þéttum, eins og rafgreiningarþéttum, sem þarf að tengja í ákveðna átt til að forðast skemmdir.Þar sem þéttaðir þéttar hafa ekki þessa takmörkun eru þeir mjög gagnlegir í hringrásum sem nota skiptisstraum (AC), þar sem spennan breytir stöðugt stefnu.Þeir geta einnig verið notaðir í beinum straumi (DC) hringrásum fyrir verkefni eins og síun, hindra óæskileg merki eða stöðugleika spennu.Vegna sveigjanleika þeirra finnast þessir þéttar almennt í hljóðtækjum, aflgjafa og merkisvinnslubúnaði.Þau eru búin til úr efnum eins og keramik, plastfilmu eða glimmeri, sem hver býður upp á mismunandi ávinning eftir því hvaða notkun er.Margir velja þétta þétta þegar þeir þurfa áreiðanlegan þátt sem getur unnið við mismunandi aðstæður án þess að hafa áhyggjur af stefnu tengingarinnar.

Einn stærsti kosturinn af þéttum sem ekki eru skautaður er geta þeirra til að takast á við AC merki, sem gerir þau frábær í hljóðkerfi, svo sem crossovers hátalara, þar sem þau hjálpa til við að aðgreina mismunandi hljóðstíðni.Þeir eru einnig notaðir í rafmótorum til að hjálpa þeim að byrja og ganga vel.Þegar þú velur ekki skautaðan þétti, eru þættir eins og þétti (hversu mikið hleðsla það getur geymt), spennueinkunn (hversu mikla spennu það ræður við) og tegund efnis sem notuð er mikilvæg til að huga að.Sem dæmi má nefna að keramikþéttar eru frábærir fyrir hátíðni hringrás, meðan kvikmyndaþéttar eru ákjósanlegir í hljóð- og aflstengdum forritum vegna þess að þeir framleiða minna rafmagnstap.Í samanburði við skautaða þétta hafa ópoliseraðir venjulega lægri þéttni, en þeir endast lengur og eru áreiðanlegri í hringrásum þar sem spennustefna gæti breyst.Að skilja hvernig þessir þéttar virka og hvar þeir eru best notaðir hjálpar til við að hanna betri og skilvirkari rafeindatæki.

Eiginleikar sem ekki eru skautaðir þéttar

Mynd 2. Óskautað þétti tákn

Óskautaðir þéttar eru sérstakir rafrænir hlutar sem hægt er að tengja í hvaða átt sem er án þess að hafa áhyggjur af jákvæðum eða neikvæðum hliðum.Þetta gerir þau einföld í notkun og dregur úr mistökum meðan á uppsetningu stendur.Þeir eru almennt notaðir í hringrásum sem sjá um breytingu (AC) merki eða þegar rafmagn þarf að flæða á báða vegu.Þessir þéttar eru búnir til úr efnum eins og keramik- og plastfilmum, sem hjálpa þeim að vinna áreiðanlega með tímanum.Þeir eru í mismunandi stærðum og rafrýmdargildum, sem gerir þau gagnleg fyrir mörg rafeindatæki og kerfi.Að skilja eiginleika þeirra getur hjálpað til við að velja réttan fyrir hringrás.

Skortur á pólun

Óskautaðir þéttar eru hannaðir til að virka á skilvirkan hátt óháð stefnu sem þeir eru tengdir innan rafrásar.Ólíkt skautuðum þéttum, sem krefjast vandlegrar athygli á réttum jákvæðum og neikvæðum leiðum, útrýma ekki skautaðar gerðir þessa þvingunar, og einfalda bæði hringrásarhönnun og samsetningu.Þessi skortur á pólun dregur ekki aðeins úr hættu á röngum uppsetningu heldur eykur einnig áreiðanleika, þar sem enginn möguleiki er á tjóni vegna snúnings tenginga.Vegna þessa einkenni eru þessir þéttar almennt notaðir í forritum þar sem AC merki eða tvíátta spennu er nauðsynleg, sem tryggir stöðugan árangur án áhyggna af stefnumörkun.Fjölhæfni þeirra gerir þá að kjörið val fyrir þá sem leita að íhlutum sem stuðla að því að auðvelda notkun og langtíma áreiðanleika.

Að auki eykur skortur á skautun í þessum þéttum hæfi þeirra fyrir margvíslegar rafrænar stillingar, allt frá grunn síunarrásum til flókinna merkjavinnslukerfa.Þar sem þeir setja ekki stefnuþrengingar geta þær verið óaðfinnanlegar í hringrásir sem krefjast þétta til að takast á við bæði jákvæðar og neikvæðar spennu sveiflur.Þetta er hagstætt í AC tengingu, crossover netum í hljóðkerfum og tímasetningarrásum fyrir tvíátta straumstraum.Einföld útfærsla þeirra dregur úr margbreytileika hringrásarskipulags og lágmarkar úrræðaleit, sem gerir þær mjög metnar bæði í rafeindatækni og iðnaðarforritum.Fyrir vikið halda ekki skautaðir þéttar í óteljandi raf- og rafrænu kerfi og bjóða upp á sveigjanleika, áreiðanleika og auðvelda samþættingu.

Samsetning og efni

Uppbyggingarsamsetning ópoliseraðra þétta gegnir hlutverki í frammistöðu sinni, langlífi og stöðugleika.Þessir þéttar eru fyrst og fremst smíðaðir með dielectric efnum eins og keramik, pólýester, pólýprópýleni og öðrum plastfilmum, sem í eðli sínu sýna ekki pólun.Keramikþéttar, til dæmis, eru þekktir fyrir samsniðna stærð, mikla áreiðanleika og framúrskarandi hitauppstreymi, sem gerir það að verkum að þeir henta vel fyrir forrit sem fela í sér hátíðni merki og nákvæm síunarverkefni.Kvikmyndaþéttar eru aftur á móti studdir fyrir endingu þeirra, lítið dielectric tap og getu til að takast á við hærri spennueinkunn, sem gerir þær gagnlegar í rafeindatækni og hljóðrásum.Val á dielectric efni hefur bein áhrif á rafmagnseinkenni þéttisins, þar með talið stöðugleika þess, viðnám gegn umhverfisálagi og getu til að starfa á áhrifaríkan hátt á mismunandi hitastigi og tíðni.

Handan aðeins rafskautanna stuðla rafskautsefnin og umbreytingartækni sem notuð er í þéttum þéttum enn frekar að frammistöðu sinni og seiglu.Margir filmuþéttar nota málmplastfilmur, þar sem þunnt lag af málmi er sett á dielectric til að mynda leiðandi plöturnar.Þessi hönnun eykur sjálfsheilandi eiginleika þeirra, sem gerir kleift að leiðrétta minniháttar rafræn sundurliðun án niðurbrots í afköstum.Hjá keramikþéttum eru fjölþættir mannvirki oft notaðir til að auka þéttni en viðhalda samningur formstuðul.Þessar byggingaraðferðir tryggja að ekki skautaðir þéttar þolir vélrænan titring, hitastigssveiflur og rafmagnsálag, sem gerir þær áreiðanlegar íhlutir í breitt litróf rafrænna notkunar.Öflug hönnun þeirra tryggir stöðuga virkni í langan tíma og styrkir orðspor sitt sem þætti í nútíma hringrásarhönnun.

Rýmd gildi litróf

Ópólaðir þéttar eru fáanlegir í fjölmörgum þéttigildum, sem gerir þeim kleift að þjóna ýmsum aðgerðum innan rafræna hringrásar.Þó að þeir nái yfirleitt ekki mjög háu þéttni stigum sem hægt er að ná með rafgreiningarþéttum, bæta þeir fyrir þessa takmörkun með auknum stöðugleika, endingu og sveigjanleika.Rýmdagildi þeirra eru allt frá nokkrum picofarads (PF) til nokkurra örfara (µF), sem gerir þeim hentugt fyrir fjölbreytt forrit eins og tengingu, aftengingu, hávaðasíun og vinnslu merkja.Eitt lykilatriðið þegar valið er ekki skautað þétti er skipting milli þéttni og líkamlegrar stærðar.Eftir því sem rafrýmdagildið eykst, gerir heildarstærð íhlutans, sem getur haft áhrif á hagkvæmni þess að nota þessa þétta í samningur hringrásarhönnun.Þrátt fyrir þetta gerir getu þeirra til að veita stöðugt þéttni án áhyggju af pólun gerir þá ómetanlegan í ýmsum AC og blandaðri merkjum.

Ennfremur tryggir breitt rafrýmdróf ópóliseraðra þétta aðlögunarhæfni þeirra á mismunandi atvinnugreinum og tæknilegum sviðum.Í lágstýringarsviðum eru keramikþéttar oft notaðir við hátíðni forrit, svo sem RAD-tíðni (RF) hringrás og nákvæmni tímasetningarþætti.Í miðlungs til hærri þétti eru kvikmyndaþéttar víða notaðir við orkuskilyrði, hreyfilrásir og merkingarsíun.Fyrirsjáanleg og stöðug afköst þessara þétta með tímanum, jafnvel við krefjandi umhverfisaðstæður, gerir þá að mikilvægu vali til að hanna öflug og skilvirk rafræn kerfi.Með því að velja viðeigandi gildisgildi vandlega geturðu hagrætt afköstum hringrásarinnar og tryggir langtíma virkni og styrkt mikilvægi óskautaða þétta í nútíma rafeindatækni.

Aðgerðir þéttingar sem ekki eru skautaðir

Óskautaðir þéttar hjálpa til við að slétta út merki, draga úr óæskilegum hávaða og halda spennustigi stöðugu.Þar sem hægt er að tengja þau í hvaða átt sem er, virka þau vel í bæði AC og DC hringrásum.Þessir þéttar eru notaðir til að sía út truflun, fara merki milli mismunandi hluta hringrásarinnar og vernda rafræna hluta gegn skyndilegum spennubreytingum.Þeir hjálpa til við að gera rafeindatæki áreiðanlegri og skilvirkari.Að skilja aðgerðir sínar gerir það auðveldara að velja réttan þétti fyrir hvaða verkefni sem er.

Sía og hávaða kúgun

Ein algengasta notkun þétti sem ekki er skautað er að fjarlægja óæskilegan rafmagnshljóð úr hringrásum.Rafmagns hávaði getur komið frá mörgum aðilum, svo sem raflínum, rafeindatækjum í grenndinni eða hringrásinni sjálfri.Ef ekki er stjórnað af þessum hávaða getur það valdið vandamálum eins og lélegum hljóðgæðum í hljóðtækjum, veikum merkjum í samskiptakerfum eða óstöðugum árangri í viðkvæmri rafeindatækni.Ópólaðir þéttar hjálpa með því að sía út þessi óæskilegu merki, sem gerir hringrásinni kleift að virka vel.Í hljóðkerfi, til dæmis, draga þau úr humming eða suðandi hljóðum, sem gerir hljóðið skýrara.Í útvarps- og samskiptakerfi hjálpa þau til að tryggja sterk og nákvæm merki með því að hindra truflanir frá öðrum rafeindatækjum.Þessir þéttar eru einnig notaðir í rafrásum til að ganga úr skugga um að rafeindatæki fái stöðugan kraft án skyndilegra sveiflna.Þetta er mikilvægt fyrir tæki eins og tölvur, lækningatæki og iðnaðarvélar, þar sem jafnvel litlar truflanir geta valdið vandamálum.Með því að starfa sem hávaðasíur hjálpa ekki skautaðir þéttar að halda hringrásum hreinum og stöðugum og koma í veg fyrir vandamál eins og tap á gögnum, flöktandi ljósum eða óvæntum lokunum.

Tenging og aftenging

Ópóliseraðir þéttar eru einnig notaðir til að koma AC merkjum frá einum hluta hringrásarinnar til annars meðan þeir hindra óæskileg DC merki.Þessi aðgerð, kölluð tenging, er mikilvæg í hljóð- og samskiptakerfum, þar sem þörf er á skýrum merkjasendingum.Í hljóðmagnara, til dæmis, leyfa tengiþéttar hljóðmerki að fara á milli mismunandi stiga án þess að láta óæskilega DC spennu trufla.Þetta hjálpar til við að viðhalda hljóðgæðum og kemur í veg fyrir röskun.Með því að tryggja aðeins nauðsynleg merki fara í gegnum, hjálpa ekki skautaðir þéttar að halda hringrásum virkar eins og til er ætlast.Önnur mikilvæg aðgerð er aftenging, sem hjálpar til við að koma á stöðugleika spennu í hringrás.Mörg rafeindatæki, svo sem tölvur og farsímar, innihalda hluta sem kveikja og slökkva mjög fljótt.Þessar skjótar breytingar geta búið til spennu toppa, sem gætu valdið því að tækið bilaði.Aftengingarþéttar virka sem lítill orkuforði, veitir aukinn kraft þegar þess er þörf og frásogast umfram spennu til að halda öllu stöðugu.Þetta kemur í veg fyrir að skyndilegar spennubreytingar hafi áhrif á afköst viðkvæmra íhluta og hjálpar rafeindatækjum að keyra vel og áreiðanlega.

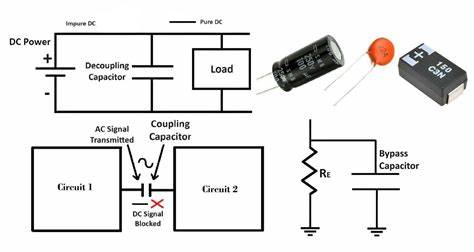

Mynd 3. Tenging og aftenging þétti

AC forrit og mótor byrjendur

Þéttar sem ekki eru skautaðir eru mikið notaðir í AC (skiptisstraum) hringrásum, þar sem þeir hjálpa til við að stjórna rafflæði og bæta skilvirkni.Ein mikilvægasta notkun þeirra er í mótor byrjun, þar sem þeir hjálpa einsfasa mótorum að byrja að keyra.Þessir mótorar finnast í mörgum heimilistækjum, svo sem aðdáendum, ísskápum og þvottavélum.Þar sem einn fasa aflgjafi getur ekki búið til nauðsynlegt snúnings segulsvið á eigin spýtur, er þétti notaður til að færa áfanga straumsins, sem gerir mótornum kleift að byrja og keyra á skilvirkan hátt.Án þessara þétta myndu margir rafmótorar eiga í erfiðleikum með að byrja eða gætu alls ekki keyrt.Fyrir utan mótor byrjendur eru ekki skautaðir þéttar einnig notaðir í AC aflstýringu og orkugeymslu.Þeir hjálpa til við að draga úr flöktum í flúrljósum, koma á stöðugleika í aflstreymi í rafrásum og bæta skilvirkni tækjanna sem nota AC afl.Í endurnýjanlegum orkukerfum, svo sem sólarplötum og vindmyllum, aðstoða þau við að slétta út sveiflur í orku og tryggja stöðugt rafmagnstreymi.Geta þeirra til að takast á við breyttan rafstrauma gerir þá dýrmæta í mörgum mismunandi forritum, bæði í daglegu rafeindatækni og iðnaðarkerfi.

Snubberrásir og tímabundin kúgun

Ópóliseraðir þéttar eru einnig notaðir til að verja hringrásir frá skyndilegum spennutoppum, sem geta komið fram þegar kveikt er á hringrás eða slökkt.Þessir toppar geta skaðað viðkvæma rafræna íhluti, svo sem smára, liða og rofa.Til að koma í veg fyrir þetta nota snubberrásir þétta til að taka upp og stjórna óhóflegri spennu, tryggja að rafmagnstæki skemmist ekki vegna skyndilegra breytinga.Þetta er mikilvægt í hákerfum, svo sem iðnaðarvélum, aflbreytum og rafmótordrifum, þar sem spennutoppar geta verið mjög sterkir.Með því að hjálpa til við að slétta út þessar skyndilegu breytingar bæta þéttar líftíma og áreiðanleika rafeindatækja.Önnur skyld aðgerð er tímabundin bæling, sem verndar rafræna íhluti gegn óvæntum spennu bylgjum af völdum truflana á raflínum, eldingum eða skiptingu.Tímabundin spenna getur verið skaðleg viðkvæmum rafrænum hlutum, sem leiðir til mistaka eða minni afköst.Óskautaðir þéttar hjálpa til við að taka upp þessar bylgjur og beina aukaorkunni á öruggan hátt innan hringrásarinnar og koma í veg fyrir skemmdir.Í iðnaðarstillingum, þar sem stórar vélar kveikja oft og slökkva, tryggja þessir þéttar stöðuga notkun með því að koma í veg fyrir að óvæntar spennubreytingar hafi áhrif á önnur tengd tæki.Geta þeirra til að vernda viðkvæma rafeindatækni gerir þá að mikilvægum þætti bæði í litlum og stórum stíl rafkerfum.

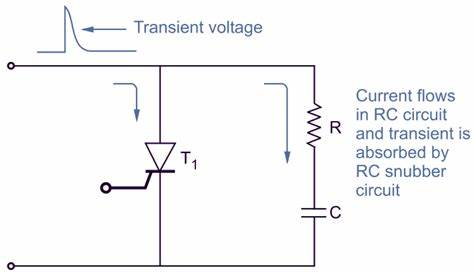

Mynd 4. RC Snubber Circuit fyrir tímabundna spennu

Valviðmið fyrir þétti sem ekki eru skautaðir

Að velja réttan skautuðu þétti er mikilvægt skref í að byggja upp áreiðanlega rafræna hringrás.Þú verður að huga að nokkrum þáttum til að tryggja að þéttarinn virki vel og endist í langan tíma.Fyrsta skrefið er að Ákveðið rétt þéttni gildi.Þetta þýðir að reikna út hversu mikið rafhleðsla þéttarinn þarf að geyma fyrir hringrásina til að virka rétt.Ef rafrýmdargildið er of hátt eða of lágt gæti hringrásin ekki virka eins og búist var við.Að velja rétt gildi tryggir slétta notkun og kemur í veg fyrir óæskilegar breytingar á rafmerkjum.Eftir að hafa ákveðið þéttni er næsta skref að Athugaðu spennuáritunina.Þessi einkunn segir frá því hve mikil spenna þéttirinn getur örugglega séð um.Það er alltaf best að velja þétti með spennueinkunn hærri en hæsta spenna í hringrásinni.Ef spennueinkunnin er of lág getur þéttinn mistekist, sem gæti skemmt hringrásina.

Að nota þétti með öruggri spennu hjálpar til við að vernda hringrásina frá skyndilegum spennutoppum og lengir endingu íhlutans.Annar mikilvægur þáttur sem þarf að hafa í huga er Hvernig þéttarinn bregst við mismunandi tíðnum.Mismunandi þéttar standa sig betur á ákveðnum tíðnum, allt eftir því efni sem þeir eru gerðir úr.Fyrir hringrásir sem vinna á háum tíðnum er best að nota þétta með litla viðnám til að koma í veg fyrir orkutap.Að velja rétta tegund þétti fyrir tíðni hringrásarinnar hjálpar til við að viðhalda stöðugum merkjum og bæta skilvirkni.Umhverfisaðstæður gegna einnig stóru hlutverki í vali á þéttum.Ef hringrás verður notuð við mikinn hitastig, rakt umhverfi eða staði þar sem það getur upplifað titring verður þéttinn að geta staðist þessar aðstæður.Sumir þéttar eru sérstaklega hannaðir til að takast á við hita, raka eða líkamlegt álag án þess að brjóta niður með tímanum.Að velja réttan þétti fyrir umhverfið tryggir langtíma áreiðanleika og kemur í veg fyrir bilun af völdum erfiðra aðstæðna.

Að lokum verður þú að ákveða hvernig á að tengja þétta innan hringrásarinnar.Hægt er að tengja þétta í röð eða samsíða, allt eftir þörfum hringrásarinnar.Röðatenging eykur spennugetuna en dregur úr heildarþéttni en samsíða tenging eykur þéttni en heldur sömu spennueinkunn.Að skilja þessar stillingar hjálpar til við að laga hringrásina til að uppfylla sérstakar frammistöðuþörf.Með því að íhuga vandlega þessa þætti. Spennueinkunn, tíðniviðbrögð, umhverfisaðstæður, og Tegund tengingar, þú getur valið besta þétti sem ekki er skautað fyrir hönnun þeirra.Að gera rétt val tryggir að þéttinn virkar vel, varir lengur og hjálpar til við að halda hringrásinni gangandi.

Mismunur á skautuðum og ekki skautuðum þéttum

Mynd 5. Óskautaðir þéttar samanborið við skautaða

Þéttar, hvort sem þær eru skautaðar eða óskautaðar, þjóna stóru hlutverki í rafrásum með því að geyma og losa raforku eftir þörfum.Þó að báðar gerðirnar deili þessari aðgerð, eru þær aðgreindar með ýmsum einkennum, þar með talið munur á rafstöðum, rafmagnseiginleikum, rafrýmdargildum, byggingarhönnun, rekstrarskilyrðum og hæfi fyrir sérstök forrit.Þessar greinarmunir hafa áhrif á árangur þeirra í mismunandi hringrásarhönnun og ákvarða ákjósanlegt val út frá frammistöðuþörf.

Dielectric afbrigði

Rafmagnsefnið innan þéttis þjónar sem einangrunarhindrun milli leiðandi plötanna, sem kemur í veg fyrir að beinn straumur fari framhjá meðan það leyfir þéttinum að geyma orku í rafsviði.Gerð dielectric sem notuð er hefur verulega áhrif á heildarafköst þéttisins, þar með talið þéttni hans, spennueinkunn og tíðnisvörun.Polarized þéttar, svo sem rafgreiningarþéttar, nota oft salta sem dielectric miðil þeirra.Þetta einstaka dielectric val gerir þeim kleift að ná hærra þéttni gildum samanborið við marga ekki skautaða valkosti.Sértæk samsetning raflausnarinnar, ásamt framleiðsluferlinu, ræður endanlegum rafeindatækjum þéttisins, þar með talið skilvirkni, stöðugleika og spennuþol.Aftur á móti nota ekki skautaðir þéttar breiðara svið dielectric efni, þar á meðal keramik, pólýester og málmoxíðfilmur.Hvert þessara efna veitir mismunandi rafmagns eiginleika, sem gerir ekki skautuðu þétta fjölhæfa yfir ýmis forrit.Einn af þeim sem skilgreina þætti sem ákvarða hvort þétti er skautaður eða óskautaður er afturkræfni rafskautun.Ef dielectric gerir kleift að hreyfa sig á tvíátta án niðurbrots, er þéttarinn ekki skautaður, sem gerir hann hentugur fyrir AC hringrás.

Munur á frammistöðu

Árangurseinkenni þétta eru mismunandi eftir hönnun þeirra, fyrirhugaðri virkni og rafskriftir.Árangur þeirra í hringrásarforritum veltur á þáttum eins og þéttni gildi, samsvarandi röð viðnám (ESR), lekastraumi og tíðnisvörun.Til dæmis, í sjónvarpsstöðvum í sjónvarpinu, eru þéttar málmoxíðfilmu þekktir fyrir framúrskarandi síunarafköst.Hins vegar, til að ná tilskildum þéttni og spennuþol, þurfa þeir oft að vera tiltölulega stórir í líkamlegri stærð, sem geta takmarkað hagkvæmni þeirra í geimbundnum forritum.Aftur á móti bjóða rafgreiningarþéttar, sem eru í eðli sínu skautaðar, samsniðnari lausn fyrir hárgreiðslusíunarforrit, sem gerir þá að ákjósanlegu vali fyrir rafrásir.Venjulega eru rafgreiningarþéttar með þétti gildi yfir 1 µF notaðir við forrit eins og tengingu, aftengingu og síun innan aflgjafa.Hátt þéttni þeirra gerir þeim kleift að slétta spennu sveiflur á áhrifaríkan hátt og tryggja stöðugan hringrás.Óskautaðir þéttar, sem yfirleitt hafa þétti gildi undir 1 µF, eru oftar notaðir í hringrásum sem krefjast nákvæmrar tíðnisvals, straumbundinna virkni eða ómun.Hins vegar eru stærri skautaðir þéttar sem geta meðhöndlað háspennu einnig fáanlegar.Þetta er oft notað í sérhæfðum forritum eins og viðbragðsaflsbætur, breytingar á mótorfasa og tíðnibreytingum í rafnetum.

Mynd 6. Mismunur á frammistöðu

Dreifni í þéttni

Þétti gildi þétti er beinlínis undir áhrifum af gerð dielectric efni sem notað er við smíði hans.Polarized þéttar eru hannaðir til að veita mikla þéttni í samningur formstuðul.Geta þeirra til að geyma og losa magn af raforku gerir þau dýrmæt í forritum sem krefjast stöðugrar spennu reglugerðar, svo sem DC aflgjafa og hljóðmerki.Virkni þeirra við síun og stöðugleika spennu tryggir að rafrænar hringrásir starfa stöðugt, draga úr sveiflum og hávaða truflunum.Þó að þeir sýni yfirleitt lægri þéttni miðað við skautaða hliðstæðu þeirra, bjóða ekki skautaðir þéttar sérstaka kosti í sérstökum hringrásarhönnun.Tvíátta eðli þeirra gerir þau mjög fjölhæf, sérstaklega í AC hringrásum þar sem pólun er ekki áhyggjuefni.Þessi sveigjanleiki gerir þeim kleift að nota í merkisvinnslu, tíðni stillingu og viðnámssamsforritum, sem tryggir stöðugan hringrás í gegnum ýmsar tíðnir.

Skipulagsmismunur

Líkamleg uppbygging þétta er mismunandi eftir tegund þeirra, fyrirhugaðri notkun og framleiðsluhönnun.Þéttar eru fáanlegir í mörgum stærðum og gerðum, hver sniðin að sérstökum kröfum um forrit.Rafgreiningarþéttar, sem eru aðallega skautaðar, eru almennt framleiddar í sívalur form vegna innri framkvæmda þeirra.Samt sem áður eru aðrar byggingarhönnun, þar með talin rétthyrnd, lak, rör og dreifð þétti snið, fyrir sérhæfðar rafrænar aðgerðir.Dreifð þétti, til dæmis, er eðlislægur einkenni í mörgum hringrásarskipulagi, sérstaklega í hátíðni og milligönguforritum.Þessi áhrif geta annað hvort verið hagstæð eða krafist bóta, allt eftir hönnunarkröfum hringrásarinnar.

Sjónarmið um notkun og umhverfi

Polarized þéttar: Ál raflausnarþéttar, sem oft eru notaðir til stórra örvunaraðgerða, veita árangursríka orkusíun en sýna frammistöðu takmarkanir á háum tíðnum.Tantal rafgreiningarþéttar, þó að það sé dýrari, bjóða framúrskarandi stöðugleika og skilvirkni í hátíðni forritum, sem gerir þá tilvalið til notkunar í háþróuðum rafrásum sem krefjast nákvæmrar spennueftirlits.

Þéttar sem ekki eru skautaðir: Keramik, monolithic og pólýetýlen filmuþéttar eru mikið notaðir vegna samsettra stærðar þeirra, hagkvæmni og hæfi fyrir hátíðni forrit.Þó að þeir bjóða yfirleitt lægri þéttni gildi samanborið við rafgreiningarþétta, gerir áreiðanleiki þeirra og stöðugleiki í AC hringrásum þeim frábær í merkisvinnslu, tímasetningarrásum og netsamsvörun netum.Segulmagnaðir dielectric þéttar, sem nota keramikefni og silfur rafskaut, sýna litla orku leka og hátíðni stöðugleika, sem gerir það að verkum að það hentar vel fyrir háspennu og RF forrit.

Árangur þétti er einnig undir áhrifum af rafstöðugleika einangrunarefnsins.Mikil permittivity efni eins og ferroelectric keramik og salta gerir þéttum kleift að ná háum þéttni gildi innan lítið rúmmál.Hins vegar geta þeir einnig komið fram hærra orkutapi, sem getur verið takmarkandi þáttur í ákveðnum forritum.Aftur á móti sýna efni með lægri gegndræpi, svo sem sérstakar keramiksamsetningar, minnkað orkutap, sem gerir það tilvalið fyrir hátíðni forrit þar sem heiðarleiki merkja er aðal áhyggjuefni.

Aðgreining umsóknar

Polarized þéttar: Þessir þéttar eru góðir í DC forritum þar sem verulegt þéttni er krafist fyrir spennu stöðugleika, síun og orkugeymslu.Þau eru mikið notuð í aflgjafa hringrásum, hljóðmögnunarkerfi og rafrænu spennurásir.Vegna skautaðs eðlis þeirra verður að setja þau rétt til að koma í veg fyrir skemmdir eða bilun.

Óskautaðir þéttar: Þessir þéttar eru oft notaðir í AC hringrásum fyrir aðgerðir eins og merkjatengingu, aftengingu og tíðni stillingu.Geta þeirra til að takast á við tvíátta straumstreymi gerir þau tilvalin fyrir forrit í hljóðmerki vinnslu, raforkudreifingu og ljósakerfi, þar sem pólun er ekki áhyggjuefni.

Samanburðar kostir

Polarized þéttar: Aðal kostur skautaðra þétta liggur í getu þeirra til að geyma mikið magn af raforku innan samsettrar hönnunar.Þessi eiginleiki gerir þá mikilvæga í hringrásum sem krefjast stöðugrar, stjórnaðs DC spennu, sem tryggir stöðuga aflgjafa í rafeindatækjum.

Þéttar sem ekki eru skautaðir: Þessir þéttar veita meiri sveigjanleika í hönnun með því að leyfa straumnum að renna í báðar áttir.Aðlögunarhæfni þeirra gerir þá að ákjósanlegu vali fyrir AC merki vinnslu, samsvörun viðnáms og forrit þar sem sjónarmið pólunar eru óþarfar.Áreiðanleiki þeirra og stöðugleiki á fjölmörgum tíðni auka enn frekar hæfi þeirra fyrir ýmis rafræn og orkustjórnunarforrit.

Tegundir sem ekki eru skautaðir.

Við skoðum ýmsar tegundir af skautuðum þéttum, undirstrikum smíði þeirra, kosti og dæmigerð notkunartilfelli.

Keramikþéttar

Keramikþéttar eru meðal mest notuðu þétta í nútíma rafeindatækni, fyrst og fremst vegna samsettra stærðar, hagkvæmni og fjölhæfni yfir breitt svið af forritum.Þessir þéttar nota keramikefni sem rafstraum, sem veitir framúrskarandi rafeinangrun og gerir kleift að geyma skilvirka hleðslu.Einn af kostunum þeirra er geta þeirra til að starfa á áhrifaríkan hátt í hátíðni hringrásum, sem gerir þá að ákjósanlegu vali fyrir hávaða bælingu, tengingu og aftengingarforrit bæði í AC og DC hringrásum.Keramikþéttar eru fáanlegir í mörgum afbrigðum, þar með talið tegundir í flokki 1 og 2. flokki, sem eru mismunandi hvað varðar stöðugleika, hitastigstuðul og áreiðanleika árangurs.Keramikþéttar í flokki 1 bjóða upp á yfirburða nákvæmni og lágmarks rafrýmdafbrigði yfir hitabreytingum, en afbrigði í flokki 2 veita hærri þéttni gildi með lægri kostnaði en með örlítið minni stöðugleika.

Mynd 7. Keramikþéttar

Þessir þéttar finnast oft í forritum eins og aflgjafa síun, rafsegultruflunum (EMI) kúgun og merkisvinnslu í RAD -tíðni (RF) hringrásum.Vegna þess að ekki er skautað eðli þeirra er hægt að nota keramikþéttar í hringrásum þar sem pólun er ekki áhyggjuefni, sem eykur notagildi þeirra enn frekar.Ennfremur hafa framfarir í keramikþétti tækni, svo sem fjöllaga keramikþéttar (MLCC), gert samþættingu þeirra í nútíma háþéttni hringrásarborð, sérstaklega í fjarskiptum, rafeindatækni og tækjum eins og snjallsímum og fartölvum.Þrátt fyrir marga kosti þeirra geta keramikþéttar sýnt fyrirbæri sem kallast örprófaáhrif, þar sem vélræn titringur framkallar rafmagns hávaða.Engu að síður, áreiðanleiki þeirra, hagkvæmni og aðlögunarhæfni gera þá að kjarna rafrænnar hönnunar nútímans.

Kvikmyndaþéttar

Filmþéttar, einnig þekktir sem plastfilmuþéttar, eru flokkur ópoliseraðra þétta sem nota þunnt plastfilmu sem dielectric efnið.Þessir þéttar eru mjög virtir fyrir stöðugleika þeirra, lága samsvarandi röð viðnám (ESR) og framúrskarandi sjálfsheilandi eiginleika, sem auka langlífi þeirra og áreiðanleika í ýmsum rafrænum hringrásum.Rafmagnsefnið í filmuþéttum er hægt að búa til úr nokkrum gerðum af plasti, þar á meðal pólýetýlen tereftalat (PET), pólýprópýleni (PP), pólýstýren (PS) og pólýkarbónati (PC).Hvert efni býður upp á sérstaka kosti: til dæmis veita pólýprópýlen þéttar framúrskarandi hátíðni afköst og litla dreifingarþætti, sem gerir það tilvalið fyrir forrit sem krefjast lágmarks orkutaps, svo sem púlsrásir og hljóðkerfi.

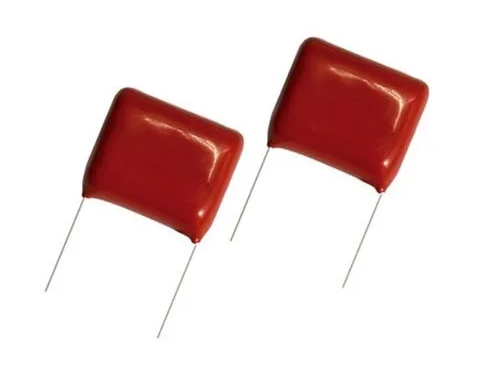

Mynd 8. Kvikmyndaþéttar

Vegna öflugrar hönnunar þeirra og áreiðanlegrar frammistöðu eru kvikmyndaþéttar mikið notaðir í forritum þar sem langtíma stöðugleiki og lítill inductance.Þau finnast í rafeindatækni, vélknúnum hringrásum, snubberrásum og útvarpsbylgjum (RF) síum.Ólíkt rafgreiningarþéttum, þjást filmuþéttar ekki af því að þorna út eða salta leka, sem nær til rekstrar líftíma þeirra.Þeir sýna framúrskarandi einangrunarviðnám, sem gerir þeim kleift að virka á áhrifaríkan hátt í háspennuforritum.Einn athyglisverður gallinn er hins vegar tiltölulega stærri stærð þeirra samanborið við keramikþéttar með svipuðum þéttigildum.Þrátt fyrir þetta gera yfirburða rafmagnseinkenni þeirra og endingu þá að frábæru vali fyrir forrit sem krefjast nákvæmni og mikils áreiðanleika.

Glimmer þéttar

MICA þéttar eru sérhæfðir sem ekki eru skautaðir þéttar sem nota MICA sem rafrænt efni þeirra, verðskuldað fyrir óvenjulega rafmagns eiginleika þess, þar með talið mikla nákvæmni, framúrskarandi stöðugleika og lágmarks orkutap.MICA er náttúrulega steinefni sem er þekkt fyrir einangrun þess og viðnám gegn raka, sem stuðlar að langtíma áreiðanleika þessara þétta.Þessir þéttar sýna mjög lítið frásog dielectric og hitastigsstuðul nálægt núll, sem gerir þá mjög hentugan fyrir hringrásir sem krefjast nákvæms þéttni gildi með lágmarks sveiflum með tímanum eða með breytingum á hitastigi.

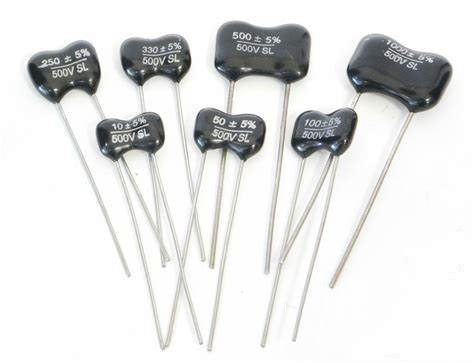

Mynd 9. MICA þéttar

Aðalforrit MICA þétta er að finna í hátíðni hringrásum, svo sem RF sendum og móttakara, sveiflum og magnara, þar sem samkvæmni árangurs er frábært.Vegna yfirburða stöðugleika þeirra eru þeir einnig notaðir í mælitækjum á rannsóknarstofu og háspennuforritum, þar með talið ratsjárkerfi og samskiptatækjum hersins.Ein lykilástæðan fyrir mikilli áreiðanleika þeirra er að glimmerþéttar brotna ekki saman með tímanum eins fljótt og aðrar gerðir, sem gerir þær að kjörnum vali fyrir rafræna íhluti.Samt sem áður hafa þessir þéttar tilhneigingu til að vera dýrari en keramik eða filmuþéttar vegna vandaðrar framleiðsluferlis sem þarf til að tryggja nákvæmni og endingu.Þrátt fyrir hærri kostnað gerir óviðjafnanlegir rafmagnsárangur þeirra að ákjósanlegu vali fyrir forrit þar sem nákvæmni og stöðugleiki eru ekki samningsatriði.

Glerþéttar

Glerþéttar tákna sessflokk sem ekki er skautað þéttur sem notar gler sem dielectric efnið, sem býður upp á yfirburða afköst við miklar umhverfisaðstæður.Þessir þéttar eru hannaðir fyrir mikla áreiðanleika þar sem stöðugleiki yfir breitt hitastigssvið og viðnám gegn umhverfisþáttum eins og rakastigi og geislun.Dielectric glersins veitir einstaklega mikla einangrunarviðnám, sem lágmarkar lekastraum og tryggir stöðuga afköst jafnvel við strangar rekstrarskilyrði.

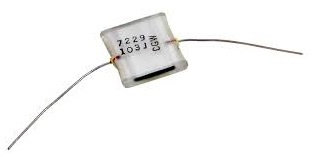

Mynd 10. Glerþétti

Vegna styrkleika þeirra eru glerþéttar notaðir mikið í geim-, hernaðar- og iðnaðarnotkun.Þeim er oft sent í gervihnattakerfi, geimrannsóknarbúnað og tilrauna með orku eðlisfræði, þar sem íhlutir verða að standast alvarlegar hitasveiflur og langvarandi útsetningu fyrir geislun.Glerþéttar sýna lítið tap á háum tíðnum, sem gerir þeim hentugt fyrir RF og örbylgjuofn.Þrátt fyrir framúrskarandi frammistöðueinkenni eru þau tiltölulega dýr og magnari miðað við aðrar tegundir þétti og takmarka notkun þeirra við sérhæfð forrit þar sem einstök ávinningur þeirra vegur þyngra en kostnaður og stærð sjónarmiða.Engu að síður, áreiðanleiki þeirra og ending gerir þá að mikilvægum þætti í rafrænu rafrænu kerfi.

Teflon (PTFE) þéttar

Teflon þéttar, einnig þekktir sem PTFE (Polytetrafluoroethylene) þéttar, eru sérhæfð tegund af ekki skautaðri þétti sem er þekktur fyrir framúrskarandi hitauppstreymi, lítið dielectric tap og mikla einangrunarviðnám.PTFE, mjög endingargóður og efnafræðilega óvirk fjölliða, þjónar sem rafstraumsefnið, sem gefur þessum þéttum merkilega viðnám gegn háum hitastigi, raka og efnafræðilegri niðurbroti.Vegna getu þeirra til að starfa áreiðanlega við erfiðar aðstæður eru PTFE þéttar oft notaðir í geim-, læknis- og iðnaðarnotkun.Þeir geta virkað á áhrifaríkan hátt á breitt hitastigssvið, oft yfir 200 ° C, án breytinga á þéttni eða rafmagnseinkennum.Annar kostur Teflon þétta er einstaklega lítill dreifingarstuðull þeirra, sem gerir þá mjög hentugan fyrir hátíðni forrit eins og RF hringrás, örbylgjuofnkerfi og púlsrásir sem þurfa lágmarks orkutap.Ólíkt sumum öðrum þétti tegundum, brotna PTFE þéttar ekki með tímanum vegna öldrunaráhrifa og tryggja stöðugleika til langs tíma.Hins vegar hafa þessir þéttar tilhneigingu til að vera dýrari vegna margbreytileika framleiðslu og mikils kostnaðar við PTFE efni.Þeir eru yfirleitt stærri miðað við keramik eða filmuþéttar með svipuð þétti gildi.Þrátt fyrir þessar takmarkanir eru Teflon þéttar enn ákjósanlegt val fyrir forrit sem krefjast mikillar nákvæmni, áreiðanleika og viðnám gegn erfiðum umhverfisaðstæðum.

Mynd 11. Teflon þétti

Silfur glimmer þéttar

Silfur glimmerþéttar eru fáguð útgáfa af hefðbundnum glimmerþéttum, sem innihalda þunnt blöð af náttúrulegu glimmerhúðuðu með lag af silfri til að auka leiðni og nákvæmni.Þessir þéttar eru vel þekktir fyrir mikla nákvæmni, framúrskarandi tíðni stöðugleika og lágmarks orkutap, sem gerir þá dýrmæta í forritum sem krefjast nákvæms þéttni gildi yfir langan tíma.Vegna smíði þeirra sýna silfur glimmerþéttar litla rafgeymslu frásog og hverfandi hitastigsstuðla, að tryggja að þéttni þeirra sé áfram stöðugt jafnvel í sveiflukenndu hitauppstreymi.Algengustu forritin fyrir silfur glimmerþétta eru meðal annars útvarpsbylgjur (RF) hringrásir, sveiflur og nákvæmni síunet þar sem jafnvel minniháttar frávik í þéttni gætu haft áhrif á afköst hringrásar.Þeir eru einnig oft notaðir í uppskerutími og hágæða hljóðbúnaði, þar sem yfirburðir rafmagns eiginleikar þeirra hjálpa til við að viðhalda trausti.Í samanburði við keramik- og filmuþéttar bjóða silfur glimmerþéttar mun lægra tap á háum tíðnum, sem gerir þá frábæra í RF og örbylgjuofninum.Hins vegar eru þessir kostir á kostnað, silfur glimmerþéttar eru tiltölulega dýrir vegna notkunar silfurs í framleiðsluferli sínu og vandað gæðaeftirlit sem krafist er.Þau eru fáanleg í minni þéttigildum og takmarka notkun þeirra í forritum sem krefjast stærri þéttni sviðs.Þrátt fyrir þessa þætti gera ósamþykkt nákvæmni þeirra og áreiðanleiki þeirra að verðmætum þáttum í sérhæfðum rafrásum.

Mynd 12. Silfur glimmer þétti

Pappírsþéttar

Pappírsþéttar, einu sinni hefti í rafrásum, nota pappír gegndreypt með olíu eða vaxi sem rafrænu efni þeirra.Sögulega séð voru þessir þéttar mikið notaðir vegna tiltölulega einfaldrar framleiðsluferlis þeirra og getu til að takast á við miðlungs spennustig.Hins vegar, með tilkomu fullkomnari dielectric efni eins og plastfilmum, hefur pappírsþéttum að mestu verið skipt út í nútíma rafeindatækni.Þrátt fyrir þetta finna þeir samt sess forrit í vintage rafeindabúnaði, raflínusíum og endurreisnarverkefnum.Einn helsti gallinn á pappírsþéttum er næmi þeirra fyrir frásogi raka, sem getur leitt til niðurbrots í frammistöðu með tímanum.Til að vinna gegn þessu, felldu snemma hönnun hermetísk þétting til að vernda gegn umhverfisþáttum.Jafnvel svo hafa pappírsþéttar tilhneigingu til að hafa hærri lekastrauma og eru yfirleitt magnari en nútíma hliðstæða þeirra, sem gerir þá minna eftirsóknarverða fyrir geimbundna forrit.Í sumum háspennurásum voru eldri olíufylltir pappírsþéttar notaðir til að standast spennu, en þeim hefur að mestu leyti verið skipt út fyrir pólýprópýlen eða pólýester kvikmyndaþéttum sem bjóða upp á betri áreiðanleika og afköst.Þó að pappírsþéttar séu kannski ekki lengur fyrsti kosturinn fyrir rafræna hönnun samtímans, eru þeir áfram hluti af sögu þéttitækni og halda áfram að skipta máli í sérhæfðum endurreisnar- og viðgerðarforritum.

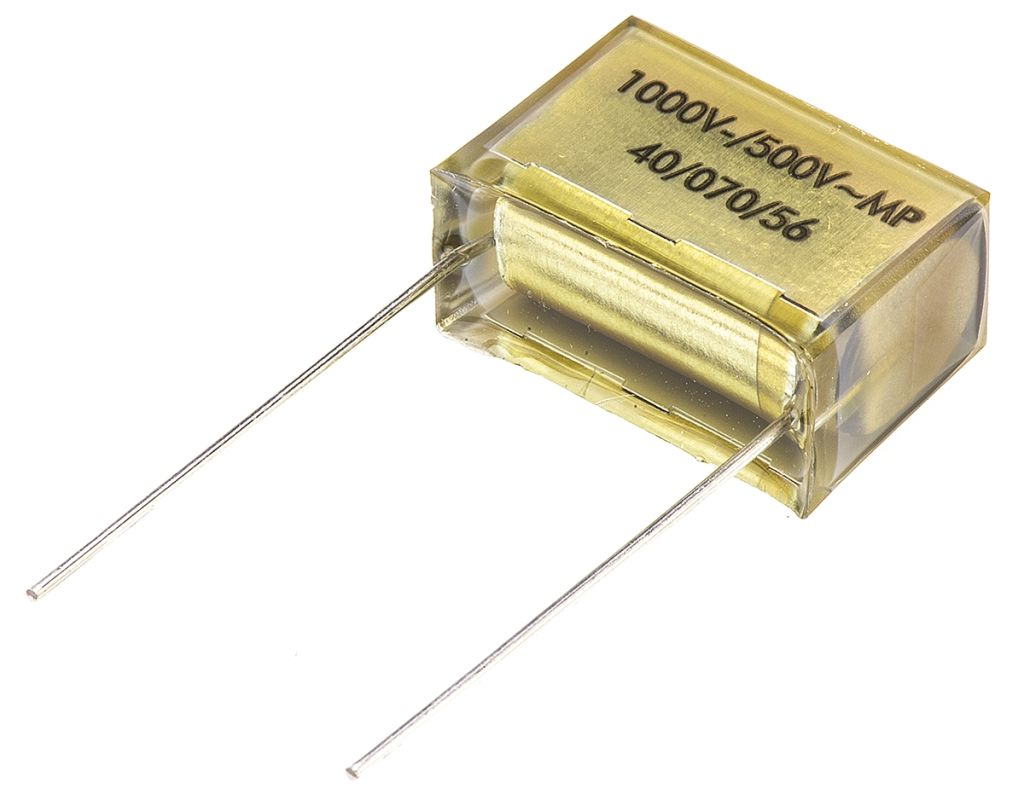

Mynd 13. Pappírsþéttar

Rekstrarvirkni sem ekki er skautað þéttur

Óskautaðir þéttar gegna hlutverki í AC hringrásum með því að stjórna orkuflæði og koma á stöðugleika rafmerkja.Hæfni þeirra til að virka án fastrar pólun gerir þeim kleift að takast á við skiptisstraum á skilvirkan hátt í forritum þar sem hleðsluloturnar snúa ítrekað aftur.Þessir þéttar gangast undir stöðuga hleðslu og losun í samstillingu við AC bylgjulögunina, sem gerir þeim kleift að stjórna spennustigi, draga úr sveiflum og auka stöðugleika í hringrásinni.

Þegar þétti sem ekki er skautaður er tengdur við rafspennuuppsprettu gengur hann í endurtekningu hringrásar orkugeymslu og losunar.Þegar skiptisstraumurinn hækkar í átt að hámarksspennu, safnast þéttarinn raforku með því að byggja rafsvið milli plötanna.Magn orku sem er geymd veltur á þéttni íhlutarinnar og spennuna sem beitt er.Þegar AC bylgjulögun færist og byrjar að hreyfast í gagnstæða átt losar þéttinn geymda orku aftur í hringrásina.Þessi losun hjálpar til við að slétta spennu sveiflur og koma í veg fyrir skyndilegar breytingar sem gætu truflað rafrásaraðgerð.Með því að taka stöðugt upp og losa orku hjálpar þéttinn við að viðhalda stöðugri spennusnið.Þessi hringrás er best til að draga úr spennu og dýfa og tryggja að viðkvæmir íhlutir fái stöðugri aflgjafa.Án þessara stöðugleikaáhrifa geta hringrásir fundið fyrir rangri spennubreytingum, sem hugsanlega leitt til óhagkvæms árangurs eða skemmda á tengdum íhlutum.

Ópólaðir þéttar stuðla að skilvirkni hringrásarinnar með því að bæta skýrleika merkja og lágmarka óæskilegan rafmagnshljóð.Í hátíðni hringrásum starfa þeir sem síur með því að beina umfram hátíðni merkjum frá íhlutum, draga úr truflunum og koma í veg fyrir röskun merkja.Þessi aðgerð er dýrmæt í hljóðvinnslu og samskiptakerfi, þar sem viðhaldið er hrein, óstöðluð merki.Í kerfum sem vinna úr merkjum á fjölbreyttu tíðni hjálpa þessir þéttar að auðvelda sléttari umbreytingar milli ríkja.Til dæmis, í hliðstæðum síum, stjórna þeir merkistíðni til að tryggja nákvæma merkis mótun og vinnslu án þess að koma röskun.Þetta gerir þá að frábærum þáttum í Precision Electronics, þar sem heiðarleiki merkja er forgangsverkefni.

Óskautaðir þéttar gegna einnig hlutverki við að vernda hringrás gegn rafmagnstruflunum.Í rafrásum geta tímabundnir spennutoppar, sem orsakast af skyndilegum breytingum á rafálagi, skaðað viðkvæma íhluti.Með því að taka upp og losa orku eftir þörfum hjálpa þessir þéttar að bæla slíka tímabundna og draga úr hættu á spennu sem gæti leitt til bilunar í hringrás.Að auki, í umhverfi með mikla rafsegultruflanir (EMI), virka ekki skautaðir þéttar sem skjöldur gegn óæskilegum hávaða.Með því að sía út EMI koma þeir í veg fyrir truflanir sem gætu haft áhrif á afköst rafeindatækja í grenndinni.Þessi verndargeta tryggir að rafkerfi starfa áreiðanlega jafnvel við aðstæður með rafmagns truflun.

Samþætta og hlaða þétti sem ekki eru skautað

Þéttar sem ekki eru skautaðir eru mikið notaðir í rafeindatækni vegna þess að þeir eru ekki með fastan pólun.Ólíkt skautuðum þéttum er hægt að tengja þá í hvaða stefnumörkun sem er án þess að hætta sé á röngum staðsetningu.Þessi aðgerð gerir þá mjög fjölhæft, einföldun hringrásarhönnunar og dregur úr villum á uppsetningu.Þessi hluti fjallar um hagnýt skref til að samþætta þétti sem ekki eru skautaðir í hringrásir, skýrir hleðsluhegðun þeirra og dregur fram hlutverk þeirra í stöðugleika rafkerfa.

Hvernig sem ekki er skautaður þéttar hleðsla og geyma orku?

Hleðslunarferlið ópólisaðs þétti er rafregla sem ákvarðar hvernig það hefur samskipti við spennuuppsprettur og aðra hringrásaríhluti.Þegar hann er tengdur við aflgjafa byrjar þéttinn að safna hleðslu á tveimur leiðandi plötum sínum, sem eru aðskildir með einangrunarefni sem kallast rafstýringin.Þegar rafeindir fara í gegnum ytri hringrásina byggja þær upp á einum plötu og skapa mögulegan mun á báðum hliðum þéttisins.Þetta ferli heldur áfram þar til spenna yfir þéttinn passar við spennu aflgjafans, á þeim tímapunkti kemur ekki fram frekari hleðsluhreyfing.Ólíkt rafhlöðum, sem búa til stöðugt straumstreymi, geyma þéttar aðeins orku tímabundið og losa það þegar hringrásarskilyrðin þurfa.Magn hleðslu sem þétti getur geymt ræðst af þéttni hans, sem er mældur í Farads (F), og fylgir jöfnu:

Þar sem 𝑉 táknar spennuna yfir þéttinum, 𝑄 er hleðslan geymd og 𝐶 er þéttni.Hærra þétti gildi þýðir að þéttarinn getur geymt meiri hleðslu á sama spennustigi.Þetta samband er gott við að hanna hringrásir sem krefjast nákvæmrar orkustjórnunar, svo sem tímasetningarrásir, sveiflur og merkisvinnslu.Þar sem ekki skautaðir þéttar geta starfað bæði í AC og DC umhverfi, er hægt að nota þau í fjölbreyttari sviðsmyndum samanborið við skautuðu hliðstæða þeirra, sem venjulega eru takmörkuð við DC forrit.Hæfni þeirra til að hlaða og losa sig hratt gerir þau árangursrík í hátíðni hringrásum þar sem þörf er á hröðum orkuflutningi.

Að skilja hvernig ekki skautað þéttar geyma og losa orku hjálpar til við að hámarka skilvirkni hringrásar og tryggja stöðugan afköst við mismunandi rafmagnsaðstæður.Í AC hringrásum hleðst þéttar stöðugt og losun til að bregðast við breytilegri spennu stefnu, sem gerir þá tilvalin fyrir forrit eins og leiðréttingu á aflstuðli og merkjatengingu.Í DC hringrásum hjálpa þeir að sía óæskilegan hávaða með því að slétta út spennusveiflur og tryggja stöðugri aflgjafa til viðkvæmra íhluta.Vegna þess að hegðun þeirra er fyrirsjáanleg og vel skjalfest, veita þau áreiðanlega leið til að stjórna orkudreifingu innan hringrásar.Með því að nýta þessa eiginleika geturðu búið til skilvirkari, endingargóðari og aðlögunarhæf rafræn kerfi sem henta fyrir fjölbreytt úrval af forritum.

Ópóliseraðir þéttar í stöðugleika hringrásar

Fyrir utan grunnhlutverk þeirra við að geyma og losa rafmagnshleðslu gegna ekki skautaðir þéttar hlutverk í stöðugleika rafrásir.Mörg rafræn kerfi upplifa sveiflur í spennu og straumi, sem geta truflað notkun viðkvæmra íhluta eða komið óæskilegum hávaða í merki.Óskautaðir þéttar hjálpa til við að draga úr þessum málum með því að starfa sem tímabundið orkulón og taka upp umframhleðslu þegar spennustig hækkar og veitir geymda orku þegar spennustig lækkar.Þessi jafnvægisáhrif hjálpa til við að slétta breytileika í rafframboði, tryggja stöðuga notkun hringrásar og draga úr streitu á öðrum íhlutum.Í forritum þar sem þörf er á nákvæmri spennureglugerð, svo sem í hljóðbúnaði eða samskiptakerfi, eru þessir þéttar frábærir til að viðhalda heilleika merkja og koma í veg fyrir röskun.

Í AC hringrásum eru ekki skautaðir þéttar notaðir til að sía og samsvörun viðnáms.Með því að leyfa sértækum tíðni að fara framhjá meðan þeir hindra aðra hjálpa þeir til að bæta skýrleika merkja og draga úr óæskilegum truflunum.Þetta gerir þau dýrmæt í RAD -tíðni (RF) hringrásum, hljóðvinnslutækjum og skilyrðakerfi fyrir raflínu.Geta þeirra til að takast á við skjótar breytingar á straumstreymi gerir þeim kleift að virka á áhrifaríkan hátt í tímabundnum kúgunarrásum, þar sem þeir vernda viðkvæma hluti gegn skyndilegum spennum.Án þessara þétta væru hringrásir viðkvæmari fyrir sveiflum sem gætu brotið niður afköst eða valdið ótímabærum bilun íhluta.

Hlutverk þeirra í DC hringrásum er jafn mikilvægt, sérstaklega í aflgjafahönnun þar sem spennustöðugleiki er forgangsverkefni.Óskautaðir þéttar hjálpa til við að slétta út gára spennu frá leiðréttum AC merkjum, sem veitir stöðugri DC framleiðsla fyrir örstýringar, skynjara og aðra rafræna íhluti með lágum krafti.Þetta tryggir að tæki fái hreina og stöðugan aflgjafa og dregur úr hættu á rangri hegðun af völdum sveiflukennda spennu.Fjölhæfni þeirra og áreiðanleiki gerir þá að ákjósanlegu vali sem vinnur á fjölbreyttu rafrænu forritum.Hvort sem það er notað til að sía, aftengja eða orkugeymslu, þá stuðla ekki skautuðu þétta til skilvirkni, endingu og heildarafköst nútíma rafrásar.

Kostir og gallar sem ekki eru skautaðir þéttar

Kostir

• Tvíátta virkni: Helsti kostur við þétti sem ekki er skautað er geta þeirra til að virka óháð spennu póluninni.Ólíkt skautuðum þéttum, sem krefjast réttrar stefnu, geta ekki skautaðir þéttar séð um skiptisspennu án hættu á bilun.Þetta gerir þær mikilvægar í AC hringrásum, þar sem spennustefna breytist stöðugt.Tvíátta eðli þeirra er gagnlegt í forritum eins og merkjatengingu, hljóðvinnslu og aðrar hringrásir sem treysta á kraftmikla spennuafbrigði.

• Yfirburða hátíðni afköst: Óskautaðir þéttar skara fram úr í hátíðni forritum vegna stöðugra dielectric efni, svo sem keramik eða filmu.Þessi efni lágmarka tíðniháð tap, sem getur brotið niður afköst í öðrum þétti tegundum eins og rafgreiningar.Fyrir vikið eru ekki skautaðir þéttar notaðir víða í útvarpsbylgjum (RF) hringrásum, háhraða stafrænum rafeindatækni og kerfum sem krefjast skjótrar merkjabreytingar.Geta þeirra til að viðhalda afköstum yfir breitt tíðnisróf gerir þá að ákjósanlegu vali fyrir nákvæmni forrit.

• Einfölduð samþætting hringrásar: Vegna þess að ekki skautaðir þéttar eru ekki með skautunarþvinganir, þá einfalda þeir hringrásarhönnun og samsetningu.Þú þarft ekki að hafa áhyggjur af því að setja þær upp með réttri stefnu, draga úr hættu á samsetningarvillum.Þessi ávinningur bætir ekki aðeins áreiðanleika heldur flýtir einnig fyrir framleiðsluferlinu.Aftur á móti, með því að nota skautaðan þétti getur rangt leitt til bilunar í hringrás eða jafnvel skemmdum á öðrum íhlutum.

• Auka endingu og stöðugleika: Þessir þéttar eru ónæmari fyrir spennuviðsnúningi, algengt mál í hringrásum með sveiflukenndum eða ófyrirsjáanlegum orkuskilyrðum.Öflug smíði þeirra gerir þeim kleift að viðhalda stöðugleika og áreiðanleika til langs tíma, jafnvel í krefjandi umhverfi.Ólíkt rafgreiningarþéttum, sem geta brotið niður með tímanum vegna efnafræðilegra viðbragða, hafa ekki skautaðir þéttar lengri líftíma.

Ókostir

• Stærri líkamleg stærð: Fyrir tiltekið þétti gildi eru ekki skautaðir þéttar oft stærri en skautuðu hliðstæða þeirra.Þetta er vegna byggingaraðferða og efna sem þarf til að ná fram ekki skautun.Í samningur rafeindatækja þar sem pláss er takmarkað getur stærra fótspor þeirra verið galli.Þú verður að íhuga vandlega stærðartakmarkanir þegar þú velur þétta fyrir rýmisnæmar forrit.

• Hærri kostnaður: Óskautaðir þéttar, sérstaklega hágæða útgáfur sem eru hannaðar fyrir sérhæfðar forrit, hafa tilhneigingu til að vera dýrari en skautaðir þéttar.Viðbótarkostnaðurinn er vegna margbreytileika hönnunar þeirra og efnanna sem þarf til að tryggja stöðugleika á háum tíðnum.Þó að þeir bjóða upp á yfirburða frammistöðu í mörgum tilvikum getur hærra verð þeirra verið takmarkandi þáttur í kostnaðarviðkvæmum verkefnum.

• Lægra þéttni fyrir tiltekna stærð: Þrátt fyrir að framfarir í efnum og framleiðslu hafi stækkað þétti svið ópolisaðra þétta, þá veita þær yfirleitt lægra þéttni en skautuðu þéttar af sömu líkamlegu stærð.Þetta getur verið ókostur í forritum sem krefjast mikillar þéttni innan litlu fótspor, svo sem aflgjafa í lág tíðni hringrás.Að hanna fyrir slík forrit sem þú gætir þurft að nota marga þétta eða aðrar lausnir til að bæta upp fyrir þessa takmörkun.

• Næmi fyrir umhverfisaðstæðum: Ákveðnar tegundir af skautuðum þéttum, svo sem kvikmyndum eða glimmerþéttum, geta haft áhrif á umhverfisþætti eins og hitastig og rakastig.Þessar aðstæður geta breytt rafrýmdargildum þeirra, dielectric styrk og heildarafköstum.Í hringrásum sem verða fyrir miklum hitastigi eða miklum rakastigi verður þú að taka tillit til þessara breytileika til að tryggja stöðuga notkun.

Forrit ópoliseraðra þétta

Þéttisþéttar sem ekki eru skautaðir eru notaðir í mörgum atvinnugreinum vegna getu þeirra til að takast á við tvíátta strauma og hátíðni merki.Fjölhæfni þeirra gerir þá að mikilvægum þætti í nútíma rafrænu kerfi, þar sem þau stuðla að stöðugleika, skilvirkni og heildarafköstum.Hér að neðan kannum við hlutverk þeirra í ýmsum greinum og bentum á áhrif þeirra á tækni og áreiðanleika.

Fjarskipti

Í fjarskiptaiðnaðinum hjálpa ekki skautaðir þéttar að vinna og hreinsa merki.Þeir sía út óæskilegan hávaða og halda merkjum stöðugum svo að samskipti haldist skýr og áreiðanleg.Þetta er mikilvægt fyrir tæki eins og háhraða internetleiðar, netrofa og merkimerkjara, sem öll treysta á sterkar, stöðugar tengingar.Þessir þéttar eru einnig notaðir í þráðlausu samskiptakerfum, svo sem farsímanetum og gervihnöttum.Þeir hjálpa til við að stjórna hátíðni merkjum og tryggja að upplýsingar séu sendar og mótteknar án truflana.Í gervihnattakerfum, til dæmis, hjálpa þéttar að viðhalda stöðugu merkisflutningi yfir langar vegalengdir.Eftir því sem samskiptatækni fer fram með hraðari netum eins og 5G, munu þessir þéttar halda áfram til að bæta hraða og merki gæði.

Bifreiðar rafeindatækni

Nútíma bílar eru háðir rafrænum kerfum fyrir allt frá afköstum vélarinnar til skemmtunar.Óskautaðir þéttar hjálpa til við að tryggja að þessi kerfi virki vel, jafnvel við erfiðar aðstæður.Inni í vélinni hjálpa þéttar að stjórna sprautun eldsneytis, tímasetningu íkveikju og losun með stöðugleika spennu.Í öryggiskerfi eins og rafrænni stöðugleikastjórnun hjálpa þau skynjara og tölvum að gera skjótar leiðréttingar til að halda bílnum stöðugum.Þau eru einnig notuð í bílskemmtunarkerfi þar sem þau draga úr rafhljóð til að bæta hljóð og myndbandsgæði.Vegna þess að bílar upplifa mikinn hitastig, titring og skyndilega spennubreytingar, verða þéttar að vera endingargóðir og áreiðanlegar.Geta þeirra til að vinna við mismunandi aðstæður án þess að hafa áhyggjur af stefnu rafmagnsflæðis gerir þá fullkomlega passa fyrir flókna rafeindatækni ökutækja, þar á meðal blendinga og rafbíla.

Iðnaðar rafeindatækni

Verksmiðjur og sjálfvirkar vélar þurfa stöðugan aflgjafa til að starfa rétt.Ópólaðir þéttar hjálpa til við að stjórna krafti, halda spennu stöðugum og sía út skyndilegar toppar sem gætu skemmt viðkvæman búnað.Margar iðnaðarvélar nota mikið magn af krafti, sem getur valdið rafmagns hávaða og sveiflum.Þéttar hjálpa til við að slétta út þessar breytingar, koma í veg fyrir bilanir og tryggja að sjálfvirkni kerfi og vélmenni virki rétt.Án þeirra gæti ósamræmi í krafti leitt til vélbrests, kostnaðarsama tíma eða jafnvel öryggisáhættu.Þeir hjálpa til við að halda framleiðslu á skilvirkan hátt og draga úr þörfinni fyrir tíð viðhald og viðgerðir.

Rafeindatækni neytenda

Óskautaðir þéttar finnast í næstum öllum rafeindabúnaði sem notaður er heima.Þeir hjálpa til við að knýja snjallsíma, spjaldtölvur, heimilistæki og afþreyingarkerfi með því að stjórna spennustigum og draga úr truflunum.Í rafhlöðuknúnum tækjum eins og snjallsímum og þráðlausum heyrnartólum lengja þéttar endingu rafhlöðunnar með því að bæta orkunýtni.Þeir bæta einnig hljóðgæði í hátalara og heyrnartól með því að sía út bakgrunnshljóð.Heimilisbúnað eins og sjónvörp, örbylgjuofnar og þvottavélar treysta einnig á þessa þétta til að halda aflstigi stöðugt.Þeir koma í veg fyrir að spennubreytingar valdi bilunum, hjálpa tækjum að endast lengur og vinna skilvirkari.Lítil stærð þeirra og getu til að takast á við bæði AC og DC Power gera þau fullkomin til notkunar í samningur og flytjanlegum tækjum.

Lækningatæki

Lækningatæki verður að vera mjög nákvæm og áreiðanleg.Þéttisþéttar sem ekki eru skautaðir eru notaðir í myndgreiningarvélum, hjartaskjáum og jafnvel ígræddum tækjum eins og gangráð.Í Hafrannsóknastofnuninni og CT skannar hjálpa þéttar að stjórna afldreifingu, tryggja skýrar og nákvæmar myndir.Í hjarta skjái sía þeir rafmagnsmerki þannig að læknar fái nákvæma upplestur á hjartslætti sjúklings.Fyrir ígrædda lækningatæki verða þéttar að vera mjög áreiðanlegir þar sem öll bilun gæti hættu á heilsu sjúklings.Vegna þess að lækningatæki starfa við strangar aðstæður og þurfa oft stöðugan kraft, verða þéttar sem notaðir eru í þeim uppfylla hágæða og öryggisstaðla.

Orkukerfi

Endurnýjanlegir orkugjafar eins og sólar- og vindorku treysta á stöðugt raforkuflæði.Þéttar sem ekki eru skautaðir hjálpa með því að slétta út sveiflur í afl og tryggja að orka sé afhent stöðugt.Í sólarorkukerfum hjálpa þéttar að umbreyta afl frá sólarplötum í nothæft rafmagn með því að koma á stöðugleika spennu.Í vindmyllum hjálpa þeir við að stjórna afköstum þegar vindhraði breytist, koma í veg fyrir skyndilega bylgja eða lækka orkuframboð.Með því að bæta orkustöðugleika gera þéttar endurnýjanleg orkukerfi skilvirkari og áreiðanlegri og styðja umskipti yfir í hreinni orkugjafa.

Aerospace og Defense

Rými og varnartækni krefst rafrænna íhluta sem geta séð um erfiðar aðstæður, svo sem hátt hitastig, sterka titring og geislun.Þéttisþéttar sem ekki eru skautaðir eru notaðir í gervihnöttum, flugvélum og herbúnaði til að tryggja stöðugt aflgjafa og áreiðanlega merkisflutning.Í geimnum, þar sem rafræn kerfi verða að virka í núll þyngdarafl og hörðu umhverfi, hjálpa þéttar að halda aflstigum stöðugum.Hernaðarbúnaður, svo sem leiðsagnarkerfi ratsjár og eldflaugar, fer einnig eftir þéttum til að tryggja nákvæm samskipti og skjót viðbrögð við háþrýstingsskilyrði.Þar sem bilun er ekki valkostur á þessum sviðum verða þéttar sem notaðir eru í geimferðum og vörn að vera afar endingargóðir og langvarandi.

Niðurstaða

Þegar litið er á þétti sem ekki er skautað sýnir hversu mikilvægir þeir eru í rafeindatækni.Þeir vinna með bæði AC og DC strauma og passa vel í hátíðni umhverfi.Geta þeirra til að tengjast í hvaða átt sem er gerir hringrás einfaldari og hjálpar þeim að endast lengur.Þeir eru að finna í öllu frá heimilisgræjum til háþróaðrar geimferðatækni.Þessir þéttar hjálpa til við að sjá til þess að rafeindatæki gangi vel og endist lengur og sanna að þau séu frábær fyrir nútímatækni.
