Open Loop vs Closed Loop System: Lykilmunur, vinna, kostir og forrit

Opin lykkja og lokuð lykkja kerfi útskýra hvernig kerfi bregst við þegar þú gefur því inntak.Í þessari grein muntu læra hvað hvert kerfi gerir, hvernig það virkar og hvers vegna endurgjöf skiptir máli við að stjórna niðurstöðum.Þú munt líka sjá hvernig íhlutir þeirra og forrit eru mismunandi.Þetta gerir það auðveldara fyrir þig að skilja hvar hvert kerfi er almennt notað.

Vörulisti

Mynd 1. Open Loop vs Closed Loop System

Hvað er Open Loop System?

Opið lykkjakerfi er tegund stýrikerfis þar sem ekki er fylgst með úttakinu eða borið saman við inntakið.Stýringaraðgerðinni er eingöngu beitt á grundvelli gefins inntaks, án þess að taka tillit til raunverulegrar niðurstöðu sem kerfið framleiðir.Vegna þess að það er ekkert endurgjöfarkerfi getur kerfið ekki greint eða leiðrétt villur á eigin spýtur.Allar breytingar eða truflanir hafa bein áhrif á framleiðsluna án aðlögunar.Kerfið fer algjörlega eftir fyrirfram skilgreindum stillingum eða kvörðun.Stjórnkerfi með opnum lykkjum eru venjulega skilgreind af einfaldleika þeirra og skorti á sjálfvirkri villuleiðréttingu.

Hvað er lokað lykkjukerfi?

Lokað hringrásarkerfi er eftirlitskerfi sem ber stöðugt saman raunverulegan framleiðslu við æskilegt inntak með því að nota endurgjöf.Munurinn á inntakinu og úttakinu, kallað villumerki, ákvarðar stjórnunaraðgerðina.Þessi endurgjöf byggði samanburður gerir kerfinu kleift að bregðast sjálfkrafa við frávikum.Stýringin stillir úttak sitt til að draga úr eða útrýma villunni.Fyrir vikið heldur kerfið nánari samræmi við æskilegan árangur.Lokuð lykkjukerfi eru skilgreind af getu þeirra til að stjórna sjálfum sér með endurgjöf.

Hlutar í opinni lykkju vs lokaðri lykkju kerfi

Hluti	Opna lykkju Kerfi	Lokað Lykkjukerfi
Inntak / Tilvísunarmerki	Notar inntak til að hefja rekstur, en það er ekki borið saman við framleiðsluna.	Notar inntak sem er stöðugt borið saman við raunverulegan framleiðslu.
Stjórnandi	Sendir fasta stjórna aðgerð sem byggist aðeins á inntakinu.	Stillir stjórna aðgerðum stöðugt byggt á endurgjöf.
Stýribúnaður / Control Element	Starfar samkvæmt skipun stjórnandans án staðfestingar.	Breytir því aðgerðir byggðar á endurgjöf frá kerfinu.
Framleiðsla / Ferli	Framleiðsla er framleitt en ekki mælt eða leiðrétt.	Framleiðsla er fylgst með og leiðrétt til að passa við æskilegt gildi.
Skynjari / Mælitæki	Enginn skynjari er notað til að mæla framleiðslu.	Skynjarar mæla úttak og senda gögn til stjórnandans.
Endurgjöf Slóð / Samanburður	Engin endurgjöf slóð eða villusamanburður.	Feedback leið og samanburðartæki eru nauðsynleg fyrir villugreiningu.

Hvernig virkar opið og lokað lykkjakerfi?

Opið Loop System

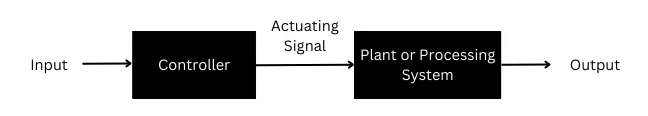

Mynd 2. Bálkamynd af opnu lykkjukerfi

Opið lykkjakerfi virkar með því að vinna úr inntaksmerkinu án þess að athuga úttakið sem myndast.Eins og sýnt er á myndinni er inntakinu beitt beint á stjórnandann, sem framkallar virkjunarmerki.Þetta virkjunarmerki er sent til verksmiðjunnar eða vinnslukerfisins til að framleiða úttakið.Úttakið færist aðeins áfram og er ekki skilað til stjórnandans í neinni mynd.Þar sem engin endurgjöf er til staðar hefur stjórnandinn engar upplýsingar um raunverulegt framleiðsla.Kerfið lýkur rekstri sínum þegar framleiðslan er framleidd, óháð því hvort hún samsvarar tilætluðum árangri.

Lokað lykkjukerfi

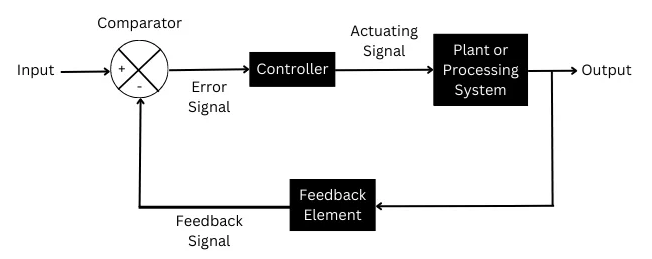

Mynd 3. Bálkamynd af lokuðu lykkjukerfi

Lokað lykkjukerfi virkar með því að bera stöðugt saman úttakið við inntakið til að stjórna viðbrögðum kerfisins.Á myndinni er inntakið fyrst sent í samanburðartæki, þar sem það er borið saman við endurgjöfarmerkið frá úttakinu.Þessi samanburðarbúnaður framleiðir villumerki sem táknar muninn á inntakinu sem óskað er eftir og raunverulegu úttakinu.Villumerkið er síðan sent til stjórnandans, sem myndar viðeigandi virkjunarmerki.Þetta virkjunarmerki knýr verksmiðjuna eða vinnslukerfið til að framleiða úttakið.Úttakið er sendur til baka í gegnum endurgjöfareiningu til samanburðarins og myndar heila lykkju sem gerir stöðuga aðlögun kleift.

Umsóknir um Open Loop vs Closed Loop System

Umsókn Svæði	Opna lykkju Kerfi	Lokað Lykkjukerfi
Heimili Tæki	Þvottur vélar (miðaðar með tímamæli): Virka í ákveðinn tíma án þess að athuga framleiðsla.	Hitastillar í loftræstingu og ísskápum: Stilltu hitastig með endurgjöf.
Upphitun og Matreiðsla	Örbylgjuofn ofnar (tímastýrðir): Upphitun fer aðeins eftir forstilltum tíma.	Hitastýrt ofnar: Stilla hita með skynjara.
Umferð og Samgöngur	Fastur tími umferðarljós: Breyttu merkjum byggt á forstilltri tímasetningu.	Cruise stjórnkerfi: Haltu ökuhraða með því að nota endurgjöf.
Iðnaðar Vélar	Færiband belti: Keyrt á jöfnum hraða án álagseftirlits.	Iðnaðar mótorhraðastýring: Viðheldur hraða við mismunandi álag.
Kraftur og Rafkerfi	Grunn rafhlaða hleðslutæki: Gefðu fasta spennu eða straum.	Sjálfvirk spennustillar (AVR): Viðhalda stöðugri útgangsspennu.
Sjálfvirkni og Control	Tímamælir byggt áveitukerfi: Virkar í fyrirfram ákveðinni tíma.	PLC byggt ferli stýrikerfi: Stilltu aðgerðir með því að nota skynjara endurgjöf.
Vélfærafræði og Hreyfingarstýring	Einfalt endurteknar vélar: Framkvæma fastar hreyfingar.	Servó mótorar og vélfæraarmar: Stjórnaðu stöðu og hraða nákvæmlega.
Vökvi og Stigstýring	Handvirkt vatn dælur: Virkar án stigskynjunar.	Sjálfvirk vatnshæðarstýringar: Ræsa og stöðva dælur byggt á endurgjöf.

Kostir Open Loop og Closed Loop System

Kostir Open Loop System

• Einföld hönnun og auðskiljanleg

• Lítill kostnaður vegna færri íhluta

• Fljótur viðbragðstími

• Auðveld smíði og viðhald

• Engir skynjarar eða endurgjöfareiningar nauðsynlegar

• Stöðugt starf án endurgjafar af völdum sveiflna

• Tilvalið fyrir föst og fyrirsjáanleg rekstrarskilyrði

Kostir lokaðs lykkjukerfis

• Mikil nákvæmni með stöðugri endurgjöf

• Sjálfvirk villugreining og leiðrétting

• Minna fyrir áhrifum utanaðkomandi truflana

• Betri afköst við mismunandi álagsskilyrði

• Bættur áreiðanleiki og samkvæmni

• Hæfni til að koma á stöðugleika í óstöðugum ferlum

• Hentar fyrir flókin og nákvæmnismiðuð forrit

Ókostir Open Loop og Closed Loop Systems

Ókostir Open Loop System

• Engin endurgjöf, svo ekki er hægt að leiðrétta villur

• Minni nákvæmni en lokuð lykkjukerfi

• Mjög viðkvæm fyrir truflunum og breytubreytingum

• Framleiðsla fer algjörlega eftir kvörðun

• Léleg aðlögunarhæfni að breyttum aðstæðum

• Hentar ekki fyrir flókna eða nákvæmnisstýringu

Ókostir við lokuð lykkjukerfi

• Flóknari hönnun og útfærsla

• Hærri kostnaður vegna skynjara og endurgjafarhluta

• Krefst reglubundins viðhalds og kvörðunar

• Hægari svörun vegna endurgjafarvinnslu

• Hætta á óstöðugleika eða sveiflum ef illa hannað

• Bilun á endurgjöfarþáttum getur haft áhrif á afköst kerfisins

Opið lykkjukerfi  á móti lokuðu lykkjukerfi

Parameter	Opna lykkju Kerfi	Lokað Lykkjukerfi
Endurgjöf Viðvera	Engin endurgjöf slóð er notuð.	Feedback leið er mikilvægur hluti af kerfinu.
Stjórna Aðgerð	Stjórna aðgerð fer aðeins eftir inntaksmerkinu.	Stjórna aðgerð fer eftir villunni á milli inntaks og úttaks.
Villa Leiðrétting	Villur geta ekki vera greindur eða leiðréttur sjálfkrafa.	Villur eru stöðugt uppgötvað og leiðrétt.
Nákvæmni	Lítil nákvæmni vegna skorts á endurgjöf.	Mikil nákvæmni vegna stöðugrar endurgjafarstýringar.
Flækjustig	Einfalt kerfi uppbyggingu og hönnun.	Flóknara vegna skynjara og endurgjafarrása.
Stöðugleiki	Eðlilega stöðugt við föst skilyrði.	Stöðugleiki fer eftir réttri endurgjöf hönnun.
Svartími	Hraðari svar þar sem engin endurgjöf kemur við sögu.	Örlítið hægar vegna endurgjöf og samanburðarferlis.
Truflun Meðhöndlun	Mjög fyrir áhrifum af utanaðkomandi truflunum.	Minna fyrir áhrifum þar sem endurgjöf bætir upp truflanir.
Áreiðanleiki	Minna áreiðanlegur þegar rekstrarskilyrði breytast.	Áreiðanlegri við mismunandi aðstæður.
Skynjari Krafa	Skynjarar eru ekki krafist.	Skynjarar eru þarf til að mæla framleiðslu.
Viðhald	Auðvelt að viðhalda vegna einfaldrar uppbyggingar.	Krefst reglubundið viðhald og kvörðun.
Aðlögunarhæfni	Aumingja aðlögunarhæfni að álagi eða umhverfisbreytingum.	Hátt aðlögunarhæfni að breytingum og truflunum.

Niðurstaða

Opin lykkja kerfi eru einföld og ódýr en geta ekki leiðrétt villur vegna þess að þau nota enga endurgjöf.Lokuð lykkjukerfi nota endurgjöf til að stilla úttak, sem gerir þau nákvæmari og áreiðanlegri.Mismunurinn á íhlutum, rekstri, kostum og takmörkunum varpar ljósi á hvernig endurgjöf hefur áhrif á hegðun kerfisins.Val á milli þessara kerfa fer eftir nauðsynlegri nákvæmni, flókið, kostnaði og rekstrarskilyrðum.
