P82B96 tvíhverfur IC handbók: PIN -upplýsingar, 3D líkan og greining á gagnablað

P82B96 IC þjónar sem fjölhæf lausn sem er hönnuð til að auðvelda óaðfinnanleg samskipti milli I2C strætó og ýmissa annarra strætóskipta, sem gerir það að alvarlegum þætti í nútíma rafeindatækni.Hæfni þess til að styðja við tvískipta viðmót við mismunandi spennu og núverandi staðla eykur gildi þess í flóknum hringrásarhönnun.Hvort sem það er notað í bifreiðakerfum, iðnaðarumhverfi eða neytandi rafeindatækni, þá gerir P82B96 þér kleift að tryggja áreiðanlegar, afkastamikil samskipti milli örstýringar, skynjara og annarra jaðarmála, óháð mismunandi rafeindatækjum.

Vörulisti

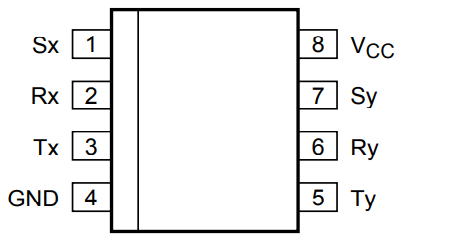

Pinout af P82B96

CAD líkan af P82B96

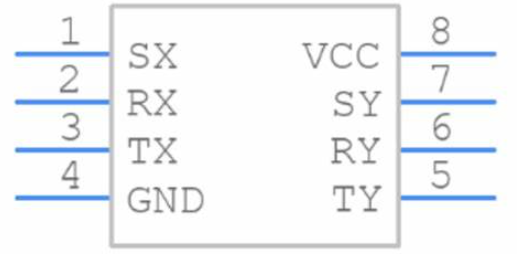

Tákn

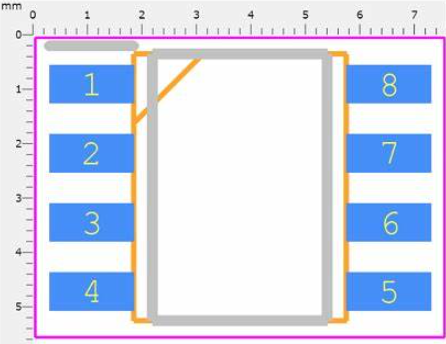

Fótspor

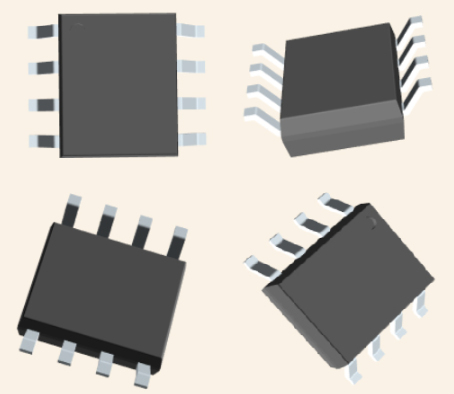

3D líkan

Yfirlit yfir P82B96

The P82B96 IC er smíðað til að bjóða upp á óaðfinnanlegt, tvíátta viðmót milli venjulegs I2C strætó og annarra strætóskipta.Þessi IC brýr I2C-Bus rökfræði við mismunandi strætisvagna með mismunandi spennu og straumeinkenni, þar með talið 350 µA SMBUS, og 3,3V rökfræðibúnað, og það nær jafnvel til 15V stigs eða lágmarkslínur.Það stýrir þessum viðmóti óaðfinnanlega en viðheldur upprunalegu I2C-Bus samskiptareglum og klukkuhraða.IC léttir álagið verulega á I2C-Bus hnútinn með því að einangra það frá nýjum eða fjarlægum I2C-strætó hnútum.Þessi einangrun dregur úr áhyggjum af fjölda tækja eða líkamlega staðsetningu þeirra í I2C kerfi og fjarlægir þannig slíkar takmarkanir á áhrifaríkan hátt.P82B96 styður einnig að senda SDA og SCL merki um yfirvegaðar línur, svo sem snúin pör eða með opto-tengingu, sem býður upp á sveigjanlegar og áreiðanlegar samtengingar.

Þú getur oft metið P82B96 til að einfalda flóknar I2C stillingar.Til dæmis, í stillingum þar sem tæki eru dreifð yfir talsverðar vegalengdir eða sýna fjölbreytt rafmagnseinkenni, veitir P82B96 hagnýt og skilvirkt sveigjanleika.Fjölhæfni P82B96 við að styðja við ýmis forrit nær út fyrir dæmigerð tilfelli notkunar.Til dæmis, í sjálfvirkni iðnaðar, þar sem harðger samskipti yfir langar vegalengdir eru nauðsyn, er hæfni IC við meðhöndlun háspennulína án þess að skerða I2C merkis heiðarleika nauðsynleg.

Ennfremur, í háþróaðri neytenda rafeindatækni, þar sem þéttleiki samþættingar og lítil orkunotkun eru þau helstu, bjóða lágmarkstraumur P82B96 og háspennuþol sérstaka kosti.Þú getur búið til kerfi sem eru bæði samningur og orkunýtinn með því að nýta sér fjölhæfan getu IC.Í fjarskiptum hjálpar hæfni IC til að viðhalda tryggð merkja við fjölbreytt tengiaðstæður við að þróa seigur samskiptainnviði.

P82B96 Einkenni

Lögun	Lýsing
Tvíátta gagnaflutningur	Virkir tvíátta gagnaflutning I2C-Bus merkja
Þéttni einangrun	Einangrun þéttni, leyfa allt að 400 pf á SX/SY hlið og allt að 4000 pf á TX/TY hlið
High vaskur getu	TX/TY framleiðsla getur sökkva allt að 60 mA, hentugur til að keyra lágt viðnám eða Hástéttar rútur
Löng vegur Aðgerð	Styður 400 kHz aðgerð yfir að minnsta kosti 20 metra fjarlægð (sjá AN10148)
Breitt framboðsspennusvið	Starfar með framboðsspennu á bilinu 2 V til 15 V, óháð I2C-Bus Logic Stig á SX/SY hliðinni
Merki Skipting fyrir einangrun	Klofning I2C-Bus merki í fram/öfugt TX/RX, TY/RY pör til að tengja við Opto-rafræn einangrunartæki
Lágt orkunotkun	Eiginleikar Lágt framboðsstraumur
ESD vernd	ESD Vernd: fer yfir 3500 V HBM, 250 V DIP, 400 V svo pakki mm og 1000 V CDM
Latch-up Ókeypis aðgerð	Latch-up Ókeypis, smíðað með geðhvarfaferli án þess að festa mannvirki
Laus pakkar	Í boði Í DIP8, SO8 og TSSOP8 pakka

Tæknilegar upplýsingar

Hér er skipulögð tafla fyrir tækniforskriftir NXP USA Inc. P82B96TD, 112.

Tegund	Færibreytur
Verksmiðja Leiðtími	7 Vikur
Festing Tegund	Yfirborð FUNT
Pakki / Mál	8-svoleiðis (0,154, 3,90mm breidd)
Yfirborð FUNT	Já
Viðmót Staðlar	Almennt Tilgangur
Starfrækt Hitastig	-40 ° C. ~ 85 ° C.
Umbúðir	Tube
Birt	2003
JESD-609 Kóðinn	E4
Hluti Staða	Virkur
Raka Næmi stig (MSL)	1 (Ótakmarkað)
Númer af uppsögnum	8
Tegund	Buffer, Endurritari
Flugstöð Klára	Nikkel/palladium/gull (Ni/Pd/Au)
Forrit	I2c
Spenna - framboð	2V ~ 15V
Flugstöð Staða	Tvískiptur
Flugstöð Form	Gull Vængur
Hámarki Endurflæði hitastig (° C)	260
Númer af aðgerðum	2
Framboð Spenna	5V
Tími@toppur Endurskinshitastig (s)	30
Grunn Hlutanúmer	P82B96
Framleiðsla	2 vír Strætó
PIN Telja	8
JESD-30 Kóðinn	R-PDSO-G8
Hæfi Staða	Ekki Hæfur
Númer af rásum	2
Núverandi - framboð	900µA
Inntak	2 vír Strætó
Ökumaður Fjöldi bita	2
Móttakari Fjöldi bita	2
Gögn Rate (Max)	400kHz
Þéttni - inntak	7pf
Lengd	4,9mm
Hæð Sæti (max)	1,75mm
Breidd	3,9mm
Rohs Staða	Rohs3 Samhæft

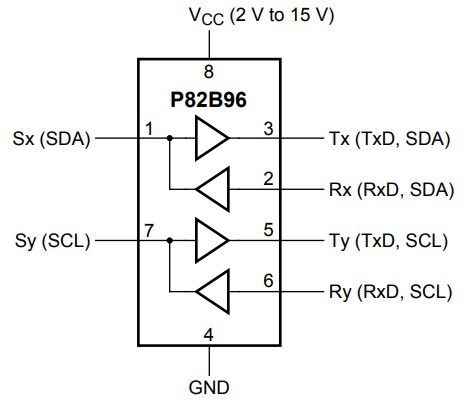

Blokk skýringarmynd af p82b96

Valkostir fyrir P82B96

Líkananúmer	Framleiðandi	Lýsing
P82B96PN, 112	Nxp Hálfleiðarar	P82B96P - Tvískiptur tvíátta strætó jafnalausn dýfa 8-pinna
P82B96PE4	Texas Hljóðfæri	Tvískiptur Línusending, PDIP8, ROHS samhæfur, plast, DIP-8
9.4E+11	Nxp Hálfleiðarar	IC Sérstök örgjörvi hringrás, PDIP8, DIP-8, örgjörvi IC: Annað
P82B96P	Texas Hljóðfæri	2-bita tvíátta 2- til 15-V 400-kHz i2c/SMBus biðminni/kapall útvíkkari 8-PDIP -40 til 85 ° C.

Sambærilegar vörur

Hlutanúmer	Framleiðandi	Pakki / mál	Framboðsspenna	Inntak	Rakanæmi (MSL)	Leiðartími verksmiðjunnar	Lengd	Framleiðsla	Pinnaafjöldi	Skoða ber saman
P82B96TD, 112	Nxp USA Inc.	8-svoleiðis (0,154, 3,90mm breidd)	5 V.	2 vír Strætó	1 (Ótakmarkað)	7 Vikur	4.9 mm	2 vír Strætó	8	P82B96TD, 112 Vs PCA9601D, 118
PCA9601D, 118	Nxp USA Inc.	8-svoleiðis (0,154, 3,90mm breidd)	3.3 V	2 vír Strætó	1 (Ótakmarkað)	7 Vikur	4.9 mm	2 vír Strætó	8	PCA9601D, 118 Vs p82b96td, 112
PCA9600D, 118	Nxp USA Inc.	8-svoleiðis (0,154, 3,90mm breidd)	5 V.	2 vír Strætó	1 (Ótakmarkað)	7 Vikur	4.9 mm	2 vír Strætó	8	PCA9600D, 118 Vs p82b96td, 112
PCA9600D, 112	Nxp USA Inc.	8-svoleiðis (0,154, 3,90mm breidd)	5 V.	2 vír Strætó	1 (Ótakmarkað)	7 Vikur	4.9 mm	2 vír Strætó	8	PCA9600D, 112 Vs p82b96td, 112

Forrit P82B96

Fjölhæfni tengi

P82B96 skar sig fram úr í samskiptum I2C-bana sem starfa með ýmsum rökstigum, frá 5V til 3V eða jafnvel upp í 15V.Þessi eiginleiki reynist ómetanlegur í blönduðu spennuumhverfi og tryggir árangursrík samskipti milli íhluta með mismunandi spennuspennur.

Brúa I2C og SMBUS staðlar: Tækið aðlagar I2C merki óaðfinnanlega að SMBUS stöðlum og tryggir samhæfni í ýmsum samskiptareglum.Þessi aðlögunarhæfni eykur notagildi þess í kerfum sem samþætta bæði I2C og SMBUS tæki og víkkar mögulega forrit P82B96 í fjölbreyttum rafrænum vistkerfi.

Mismunandi umbreyting strætó

Framúrskarandi getu P82B96 er umbreyting þess á stöðluðum I2C merkjum í mismunadrif strætóvélbúnaðar.Þessi umbreyting eykur heiðarleika merkja, viðheldur tryggð gagna yfir löngum snúrum eða við rafrænu hávaðasama aðstæður.Mismunandi merki verða aðallega dýrmæt í hagnýtum stillingum þar sem rafsegultruflun (EMI) gæti haft áhrif á hefðbundin IIC samskipti.

Opto-einangrun í i2c netum

Að nota Opto-Couplers með P82B96 fyrir opto-einangrun bætir verulega styrkleika í rafmagni í rafrænu hávaðasömu umhverfi.Að einangra mismunandi nethluta eykur áreiðanleika kerfisins með því að draga úr áhættu af spennutoppum og jörðu lykkjum.Iðnaðar sjálfvirkni notar oft þessa tækni til að vernda viðkvæma íhluti, tryggja stöðugan og samfellda rekstur.

Auka rekstrarhraða: P82B96 styður allt að 400 kHz rekstrarhraða og auðveldar skjótan gagnaflutning í háhraða forritum.Þessi hæfileiki er notaður í atburðarásum sem eru háð skjótum samskiptum, svo sem gagnaöflunarkerfi og hátíðni viðskiptavettvangs.Jafnvægið á miklum hraða og áreiðanleika stendur sem hornsteinn í kerfum þar sem skjótur gagnaflutningur er nauðsynlegur vegna árangursárangurs.

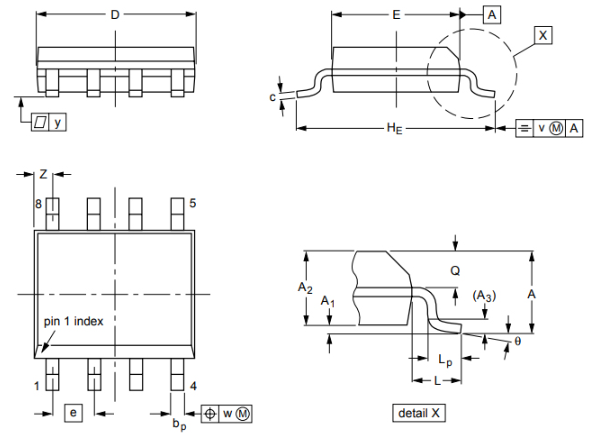

Upplýsingar um pökkun á P82B96

Framleiðandi

NXP hálfleiðarar skila öruggum tengingum lausnir sem eru vandlega smíðaðar fyrir innbyggð kerfi, studd af alþjóðlegum vinnuafli 45.000 sérfræðinga í yfir 35 löndum.Með áberandi viðveru í tæknigeiranum sem spannar meira en sex áratugi, rekur NXP stöðugt landamæri nýsköpunar, einkum í öruggum tengdum ökutækjum, yfirgripsmiklum öryggi og greindum tengdum lausnum.

Sameining íhluta Freescale hálfleiðara í eignasafn NXP hefur víkkað sjóndeildarhring fyrirtækisins.Þessi samruni samsvarar mikilli tæknilegri sérfræðiþekkingu með fjölmörgum vöruframboði og útbúar NXP til að sigla hratt breytilegt tæknilegt landslag.Dagleg forrit - svo sem bætt bifreiðaröryggi og snjalla heimatækni - skýra hollustu NXP við að virkja tækni til góðs í samfélaginu.

NXP leikur stórt hlutverk í því að efla öryggi bifreiða og tengingu.Lausnir þeirra leiða til nýjunga í sjálfstæðum akstri, samskiptum ökutækja til ökutækja (V2V) og skemmtunarkerfi í bílnum.Hækkun rafmagns og sjálfstæðra bíla krefst aukinna öryggisráðstafana og óaðfinnanlegrar tengingar, þar sem færni NXP er augljós.Þú getur viðurkennt gildi þessara nýjunga, sem oft hefur í för með sér færri slys og betri stjórnun umferðarflæðis.

DataSheet PDF

PCA9601D, 118 Gagnaskipt:

Sívalur rafhlöðuhafar.pdf

PCA9601.pdf

Algengar spurningar [FAQ]

1. Hver er aðalhlutverk P82B96?

P82B96 virkar sem brú og stofnar tvíátta, ekki læðandi rökfræði viðmót milli venjulegs I²C-Bus og ýmissa annarra strætógerða.Þetta gerir mismunandi kerfi kleift að eiga óaðfinnanlega.Það er aðallega dýrmætt í forritum sem krefjast fjölbreyttrar samvirkni kerfisins.

2. Styður P82B96 háhraða gagnaflutning yfir langar vegalengdir?

Já, P82B96 rúmar háa klukkuhraða yfir langan snúrur.Fyrir styttri vegalengdir dugar raflögn með raflögn til tímasetningar.Þegar fjallað er um umfangsmikla lengd eins og 25 metra, verður háspennulínukenning meira viðeigandi.Raunverulegt forrit leiðir í ljós að til að tryggja hámarksárangur er ráðandi að íhuga einkenni háspennulínu eins og viðnámssamsvörunar og heiðarleika merkja.Þessi skref hjálpa til við að lágmarka villur í gögnum og leynd og auka heildar áreiðanleika gagnaflutningsins.

3.. Hvernig leiðir díóða í ákveðnum p82b96 forritum?

Í vissum atburðarásum þar sem tímabundin yfirskot og hringir eru, geta díóða í P82B96 framkvæmt.Þessi tilvik eru oft tengd skyndilegum spennubreytingum.Mótvægisaðferðir fela í sér að fella viðeigandi síunartækni, tryggja að aflgjafa haldist stöðug og staðsetja aftengingarþéttar rétt.Þessar ráðstafanir geta dregið verulega úr óæskilegri leiðni og þar með bætt stöðugleika og áreiðanleika P82B96 í ýmsum forritum.
