PCA9615 I2C Bus Buffer: Pinout, sérstakar, forrit og gagnablað

Í hraðskreyttum heimi rafeindatækni í dag er það alvarlegt að viðhalda áreiðanlegum samskiptum milli íhluta, sérstaklega í rafrænu hávaðasömu umhverfi.PCA9615, tvískiptur rásamismunur I2C-strætó jafnalausn sem er hannaður fyrir hraðvirkan Plus (FM+) notkun, býður upp á lausn með því að auka heiðarleika gagna og styðja við Hot-SWAP virkni.Þessi grein kannar gagnablað PCA9615, pinout, forrit og hringrásarsamsetningar.Með því að veita ítarlega tæknilega innsýn og raunveruleg dæmi leiðbeinir það þér um hvernig eigi að nýta PCA9615 til að hámarka afköst í hönnun þeirra.

Vörulisti

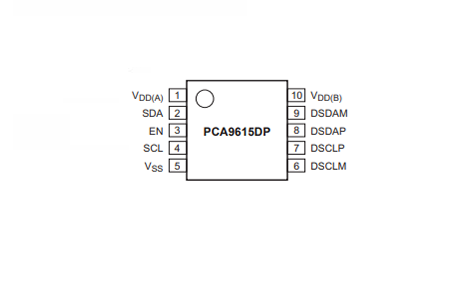

Pinout of PCA9615

CAD líkan af PCA9615

Tákn

Fótspor

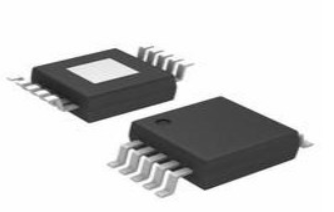

Yfirlit yfir PCA9615

ThePCA9615 Þjónar sem óaðskiljanlegur stuðpúði fyrir SMBUS/I2C-strætó samskipti, sem eykur verulega gagnaflutning innan rafræns hávaðasams umhverfis.Með því að beita mismunandi líkamlegu lagi (DI2C) sem heldur gegnsæi við siðareglur lagið, dregur það vel á um spillingu gagna.Þessi hæfileiki tryggir áreiðanleg samskipti milli ýmissa forrita, þar með talið sjálfvirkni iðnaðar, bifreiðakerfa og flókin samtengd tæki.

PCA9615 er útbúinn með tveimur einstökum mismunadrifum ökumannsrásum sem eru sniðnar að SCL línunni.Lengir svið og hraða SMBUS/I2C merki.Varðveitir heiðarleika merkja.Með því að umbreyta eins endanlegum merkjum í mismunamerki dregur PCA9615 í raun úr rafsegultruflunum (EMI) og crosstalk, sem eru ríkjandi í hávaða umhverfi.

Mismunandi merki í PCA9615 býður upp á fjölda kosta og veitir yfirburði höfnun hávaða samanborið við einhliða merki.Aðallega gagnlegt í iðnaðar- og bifreiðastillingum þar sem rafmagnshljóð ógnar gögnum.Styður lengri kapallengd og hærri gagnahraða.Virkir sveigjanlegri kerfishönnun.Í raunverulegum forritum samþættir PCA9615 óaðfinnanlega í kerfum sem þarfnast öflugra samskipta umfram lengdar vegalengdir.Mismunandi merki tryggir áreiðanlega gagnaflutning skynjara milli íhluta eins og stjórnunareiningar vélarinnar og ýmsir skynjarar sem dreifðir eru um ökutækið.PCA9615 viðheldur skýrum samskiptum milli margra stýringar og reitbúnaðar sem staðsett er á stóru framleiðslugólfinu.

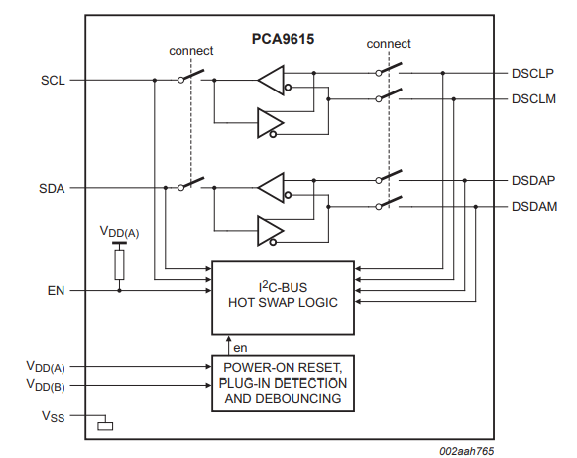

Blokkmynd af PCA9615

Tæknilegar upplýsingar

Hér er töflusniðið með tækniforskriftir, eiginleika og breytur NXP USA Inc. PCA9615DPJ , ásamt hlutum með svipaðar forskriftir.

Tegund	Færibreytur
Verksmiðja Leiðtími	7 Vikur
Festing Tegund	Yfirborð FUNT
Pakki / Mál	10-tfsop, 10 msop (0,118, 3,00 mm breidd)
Yfirborð FUNT	Já
Starfrækt Hitastig	-40 ° C. ~ 85 ° C.
Umbúðir	Spóla & Spóla (TR)
Birt	2010
Hluti Staða	Virkur
Raka Næmi stig (MSL)	1 (Ótakmarkað)
Númer af uppsögnum	10
Tegund	Buffer, Endurritari
Forrit	I2c
Spenna - framboð	2.3V ~ 5.5V
Flugstöð Staða	Tvískiptur
Flugstöð Form	Gull Vængur
Hámarki Endurbætur hitastig (CEL)	Ekki Tilgreint
Númer af aðgerðum	1
Framboð Spenna	3.3V
Flugstöð Pitch	0,5 mm
Tími@toppur Endurskinshitastig (s)	Ekki Tilgreint
Grunn Hlutanúmer	PCA9615
Framleiðsla	2 vír Strætó
PIN Telja	10
JESD-30 Kóðinn	S-PDSO-G10
Númer af rásum	2
Núverandi - framboð	16μA
Inntak	2 vír Strætó
Gögn Rate (Max)	400kHz
Framboð Spenna1-nom	5V
Þéttni - inntak	7pf
Lengd	3mm
Hæð Sæti (max)	1.1mm
Breidd	3mm
Rohs Staða	Rohs3 Samhæft

Lykilatriði og ávinningur

Hot-swap virkni

Hönnun PCA9615 felur í sér öflugan swap getu, sem gerir kleift að tengja og aftengja einingar án þess að valda truflunum á gögnum.Þessi eiginleiki er sérstaklega hagstæður í flóknum kerfum þar sem spenntur og áreiðanleiki eru ráðandi, svo sem í fjarskiptum og gagnaverum.Með því að virkja óaðfinnanlegan einingaskipti og stækkun tryggir heiti SWAP eiginleikinn stöðuga afköst kerfisins og lágmarks niður í miðbæ, sem veitir sífellt núverandi þörf fyrir stöðugleika og skilvirkni í slíkum krefjandi umhverfi.

• EN Signal Input: EN (Enable) merkisinntakið gegnir afgerandi hlutverki við stjórnun á heitu swap málsmeðferðinni.Þegar ný eining er tengd tryggir EN -merkið að aðferðin sé framkvæmd á skipulegan hátt.Þessi fyrirkomulag kemur í veg fyrir samskiptavillur sem gætu komið fram ef einingum var bætt við eða fjarlægð geðþótta.Í mörgum hagnýtum forritum heldur nákvæm merkisstjórnun heilleika gagna, sem er sérstaklega dýrmætt í umhverfi þar sem tap gagna er óviðunandi og húfi er mikið.

Innri strætó aðgerðalaus uppgötvun

Innri strætó aðgerðalaus fyrirkomulag eykur enn frekar Hot-SWAP virkni með því að tryggja að tengingar séu aðeins gerðar þegar strætó er aðgerðalaus.Þessi eiginleiki hjálpar til við að forðast hugsanlega árekstra og spillingu og vernda þannig nákvæmni sendu upplýsinga.Ráðalausir greiningar á strætó starfar gagnsæir og vinnur á bak við tjöldin til að veita stöðugt samskiptaumhverfi jafnvel við kraftmiklar aðstæður.

• Varnarráðstafanir kerfisins: Samspil þessara íhluta innan PCA9615 sýnir hvernig nútímatækni samþættir mörg lög af öryggisráðstöfunum til að tryggja bæði rekstrarvirkni og gagnaöryggi.Samræmd samhæfing milli EN merkisinntaksins og aðgerðalausrar greiningar á strætó er grunnurinn að áreiðanlegum hitabreytingum í hættulegum kerfum.Þessir þættir stuðla sameiginlega að seiglu og áreiðanlegu kerfi og takast á við nákvæmar þarfir umhverfis í háum með nákvæmni og umönnun.

PCA9615 nýtingar

PCA9615 kynnir fjölhæfar lausnir á ótal tæknilegum hindrunum og fjallar um aðgreiningar á tilteknum forritum.Má þar nefna eftirlit með fjarstýringu í hávaðasömum umhverfi, stjórna aflgjafa sem eru tilhneigingu til mikils truflana, tengja I2C -rútur yfir ýmsar gerðir búnaðar og stjórna flóknum iðnaðarkerfi eins og lýsingu, upphitun og kælingu.

Eftirlit með fjarstýringu

Í umhverfi sem er með hávaða getur áreiðanleiki skynjara gagna versnað.PCA9615 styður staðföst samskipti milli ytri skynjara og ríkjandi vinnslueininga.Notaðu mál eins og sjálfvirkni iðnaðar og umhverfiseftirlitsstöðvar sýna ávinning sinn ákaflega.Að viðhalda heiðarleika gagna verður minna af fjárhættuspil, svipað og aðferðafræði í fjarskiptainnviði þar sem notast er við merki um langar vegalengdir.Þú getur beitt mismunamerkjatækni, svipað og í PCA9615, til að draga úr hávaðatengdum málum á áhrifaríkan hátt.

Mikil truflun aflgjafa

Erfiðandi yfirráð er að stjórna aflgjafa við miklar truflanir.PCA9615 hlúir að heiðarleika þrátt fyrir rafsegulhljóð, tíð vandamál í aflgjafa með breytilegu álagi.Raunveruleg forrit parast oft PCA9615 við hlífðar og jarðtengingar og draga enn frekar úr truflunum.Þetta minnir á framleiðsluaðferðir í geimferðum, þar sem kerfi eru unnin til að framkvæma áreiðanlega meðal athyglisverðs rafræns hávaða.

Að tengja i2c rútur yfir mismunandi búnað

Flókin samþætting kerfa kallar oft á að tengja I2C strætisvagna á milli fjölbreyttra búnaðar.PCA9615 sléttir þessa tengingu með því að lengja samskiptasviðið og tryggja friðhelgi gagnvart mögulegum mismun á jörðu niðri.Til dæmis, í bifreiðasamhengi, að brúa samskipti milli margra rafrænna stjórnunareininga (ECU) við PCA9615 dregur úr áhyggjum sem tengjast offseti á jörðu niðri og heiðarleika merkja.Þessi þáttur sýnir hagkvæmni sína við að samræma fjölbreytta rafeinda hluti.

Stjórnun iðnaðarkerfa

Innan iðnaðarstillinga felur stjórnkerfi, svo sem lýsing, upphitun og kælingu, nákvæmni og áreiðanleika.Hæfni PCA9615 til að halda uppi stöðugum samskiptum við fjölbreyttar aðstæður bætir við aðdráttarafl þess.Snjall byggingarstjórnun endurspeglar mikilvægi stöðugrar, áreiðanlegrar gagnaflutnings til að tryggja orkunýtni og virkni í rekstri.Hér sýnir PCA9615 hlutverk sitt við að skipuleggja óaðfinnanlega stjórn.

Lang I2c keyrir og margar aflgjafar

Langtengd I2C samskipti og kerfi með mörgum aflgjafa kynna einstök viðfangsefni, aðallega vegna athyglisverðra ásetningar á jörðu niðri.PCA9615 telur þessi mál með því að nota mismunadrif og vernda heiðarleika gagna yfir lengdar vegalengdir.Þessi stefna er sambærileg við starfshætti í stjórnun gagnavers, þar sem varðveita gæði merkja yfir löngum snúru er gagnlegt fyrir áreiðanleika netsins.Tæknin styrkir tengingu og tryggir öflug samskipti í krefjandi umhverfi.

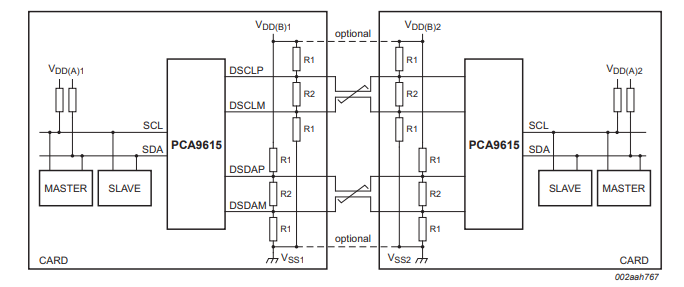

Dæmigert umsóknarmynd

Hringrásarmynd af PCA9615

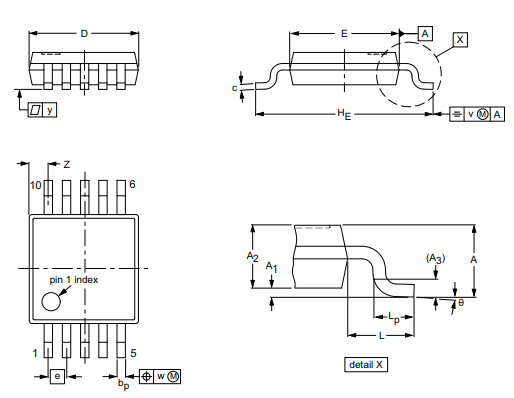

Upplýsingar um pakka

Upplýsingar framleiðenda

NXP hálfleiðarar N.V., áberandi afl í öruggum tengingarlausnum sem eru sérsniðnar fyrir innbyggð forrit, hefur stöðugt verið að knýja nýsköpun yfir ýmsar atvinnugreinar, þar á meðal markaði fyrir bíla-, iðnaðar- og ioT, farsíma og samskiptainnviði markaði.Ódeilandi metnaður þeirra er að skapa betri, öruggari og betri tengdar lausnir.

Nýjungar í bifreiðageiranum

Framfarir NXP í bifreiðageiranum standa verulega fram úr.Háþróaðir örstýringar þeirra og örgjörvar hafa aukið verulega öryggi ökutækja, bætt infotainment kerfi og háþróaða sjálfstæð akstursgetu.Sameining þessara hástigs tækni auðgar akstursupplifunina en tryggir öryggi ökutækja og skilvirkni.Leiðandi bílaframleiðendur sem innihalda lausnir sínar varpa ljósi á drifið til að mæta nútíma flutningskröfum.

Iðnaðar- og ioT framfarir

Í iðnaðar- og IoT yfirráðum hafa lausnir NXP haft miklar breytingar á sjálfvirkni verksmiðjunnar, snjallmælingu og skynjara.Vörur þeirra miða að því að hámarka afköst og áreiðanleika, kraftmiklar í háum streitu iðnaðarstillingum.Stöðug betrumbætur og framkvæmd IoT lausna þeirra stuðla að samtengdum vistkerfum sem stuðla að sléttum gagnaskiptum, skilvirkri auðlindastjórnun og yfirburði rekstrareftirlits.

Farsímamarkaðsáhrif

Viðvera NXP á farsímamarkaði eykur verulega friðhelgi einkalífs, tryggir greiðsluaðferðir og auðveldar snertilaus samskipti.Með því að nýta tækni Nálægt Field Communication (NFC), gjörbylta þeir samskiptum neytenda og skila hraðari og öruggari viðskiptum.Áframhaldandi nýjungar á þessu sviði einbeita sér að því að efla gagnaöryggi en efla þægindi notenda innan um vaxandi stafrænt landslag.

Samskiptainnviðir

Í samskiptainnviði eru afkastamikil RF lausnir og örgjörvar NXP nauðsynleg til að efla netgetu.Þessi framlög gera kleift að þróa skilvirkari og áreiðanlegri samskiptakerfi, aðal fyrir stækkun á heimsvísu.Með því að efla skilvirkni og sveigjanleika netsins liggur NXP undir þá innviði sem krafist er til að framþróun nútíma samskiptatækni eins og 5G.

DataSheet PDF

PCA9615DPJ gagnablöð:

PCA9615DP.PDF

PCA9615DP.PDF

Algengar spurningar [FAQ]

1. Hvað er PCA9615 notað?

PCA9615 þjónar til að slökkva á strætójafnalausninni, sem reynir lykilhlutverk í bilun í bilun, raðgreining og einangrun hluti í stórum strætókerfum.Með því að hjálpa til við að finna bilun og einangrun hluti eykur það uppstillingu og gerir kleift að vera óvirkur þegar ekki er krafist.Í stillingum þar sem skilvirkni í rekstri hefur forgang, auðveldar PCA9615 stefnumótandi stjórnun kerfisauðlinda.Tímabundið slökkt á ónotuðum strætóhlutum hámarkar afköst heildar kerfisins.Í flóknu iðnaðarumhverfi þar sem stöðugur rekstur og lágmarks niður í miðbæ verður hlutverk PCA9615 nauðsynlegt fyrir stórfellda framleiðsluverksmiðjur, einangra strætóhluta til viðhalds án þess að stöðva allt kerfið eykur framleiðni og dregur úr áhættu.Dynamísk endurstilling strætóhluta skapar aðlagandi og seigur innviði.Varðandi raðgreiningar, tryggir PCA9615 stjórnað virkjun mismunandi strætókerfishluta.Þessi aðferð stuðlar að stöðugleika og kemur í veg fyrir hugsanlega ofhleðslu í gangi í gagnaumhverfi með mikla þéttleika, svo sem gagnaver, það tryggir samstillta virkjun íhluta, forðast flöskuháls og tryggja slétta frumstillingu.
