PIC18F4620 Microcontroller: Aðgerðir, Pinouts og DataSheet Guide

Þessi grein byrjar á því að kanna PIC18F4620 örstýringuna, ræða jafnvægi þess á milli reiknistyrks og hagkvæmni.Við munum skoða getu örstýringarinnar í smáatriðum, svo sem endingu þess og orkunýtni.Þessi aðferð gerir upplýsingarnar ekki aðeins relatable heldur einnig gagnlegri fyrir þig, hvetur til dýpri þakklæti fyrir tæknina og hvetur til frekari rannsókna á hlutverki PIC18F4620 í að efla örstýringartækni.

Vörulisti

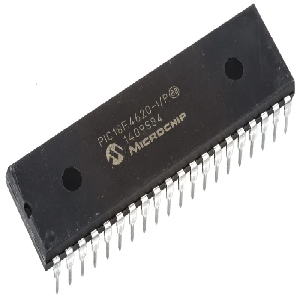

Yfirlit yfir PIC18F4620

The PIC18F4620 Örstýring sýnir blöndu af reiknivirkni og hagkvæmni og nýtir aukið flash forritaminni fyrir betri endingu og framlengda líftíma.Þetta einkenni finnur notagildi í forritum sem krefjast tíðra minni endurskrifa og tryggja langtíma áreiðanleika.PIC18 serían þar á meðal PIC18F2525, PIC18F2620, PIC18F4525, og PIC18F4620 Líkön eru unnin til að uppfylla þarfir afkastamikilla og valdviðkvæmra útfærslna.

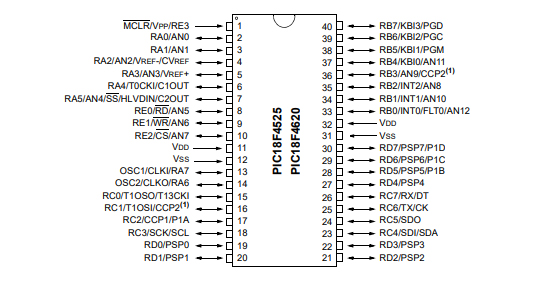

Pinout of Pic18F4620

PIN -stillingar

Kraftur og jarðpinnar

Kraftarkröfurnar fyrir PIC18F4620 eru frá 2V til 5,5V, veittar í gegnum VDD og VSS pinna.VDD tengist jákvæðri framboðsspennu.VSS er tilnefndur til jarðar.

Með því að setja viðeigandi aftengingarþéttar, svo sem keramik- eða tantal gerðir, nálægt þessum pinna hjálpar til við að draga úr hávaða og viðhalda stöðugri notkun, stöðug afköst í raforku stoðið undir stöðuga afköst örstýringar.

Sveiflupinnar

OSC1 og OSC2 pinnarnir eru notaðir til að tengja ytri kristalla eða resonators og búa til klukkumerki sem þarf til að nota.Val á klukkuuppsprettu er notkun þar sem það hefur áhrif á bæði orkunotkun og afköst.Val á viðeigandi sveifluþáttum tryggir að örstýringin virki á æskilegri tíðni með lágmarks jitter.

Inntak/úttakshöfn

Örstýringin samanstendur af nokkrum I/O tengjum: Porta, Portb, Portc, Portd og Porte.Hægt er að stilla hverja höfn, sem samanstendur af mörgum pinna, sem inntak eða framleiðsla eftir kröfum um forrit.

Með því að nota þessar höfn getur á áhrifaríkan hátt hagrætt hönnunarferlum, ákvarðar frumstilling Tris -skráa inntak eða framleiðsla stöðu pinna til að stjórna ytri hringrásum eins og skynjara, rofa og LED.

Sérstakir aðgerðarpinnar

Sérstakir pinnar eru úthlutaðir fyrir sérhæfðar aðgerðir:

Analog til stafræn umbreyting (ADC) rásir

Púlsbreidd mótun (PWM) framleiðsla

Samskiptaviðmót: Uart, SPI og I2C

Með því að nýta þessar innbyggðu jaðartæki, svo sem tímamælar og samskiptaeiningar, auðgar hringrásarhönnun og eykur virkni.Til dæmis getur það að nota innbyggðu UART samskipti einfaldað kóðunarviðleitni og aukið áreiðanleika gagnaflutnings í raðsamskiptaverkefnum.

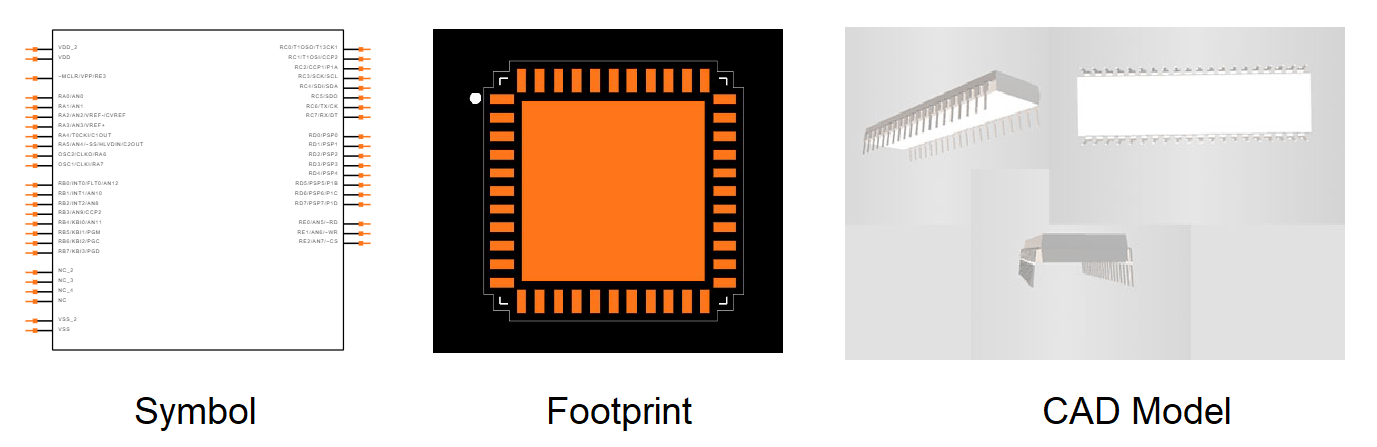

PIC18F4620 tákn, fótspor og CAD líkan

PIC18F4620 tákn

Tákn PIC18F4620 þjónar sem myndræn framsetning sem notuð er í skýringarmyndum til að gefa til kynna íhlutinn og raftengingar hans.Táknið inniheldur alla pinna og tilnefndar aðgerðir þeirra, sem gerir kleift að gera óaðfinnanlega skýringarmynd.

PIC18F4620 fótspor

Fótsporið fyrir PIC18F4620 tilgreinir líkamlega skipulag og stærð íhlutarinnar á PCB.Þetta felur í sér fyrirkomulag og víddir púða, sem eru góðir fyrir örugga og áreiðanlega lóða.

PIC18F4620 CAD líkan

CAD (tölvuaðstoð hönnun) líkan býður upp á 3D framsetningu á PIC18F4620 örstýringu, þar sem gerð er grein fyrir líkamlegum þáttum eins og hæð, breidd og skipulagi pinna.CAD líkanið er lykilatriði fyrir nákvæma PCB hönnun, sem gerir kleift að setja nákvæma staðsetningu og staðbundna skipulagningu.

Eiginleikar PIC18F4620

PIC18F4620 veitir aðlögunarhæfar rekstrarstillingar að mismunandi kröfum um bjargandi kraft og bætir snertingu við notagildi þess:

Rekstrarstillingar

Hlaupa: Virkir bæði CPU og jaðartæki og tryggir strax svörun við virkum verkefnum.

Aðgerðalaus: Slökkva á CPU en viðheldur jaðarvirkni, fullkomin fyrir atburðarás þar sem bakgrunnsferlar þurfa athygli.

Svefn: Valdir niður CPU og jaðartæki, tilvalin til að varðveita orku á tímabilum óvirkni.

Afl skilvirkni

Ultra-Low 50na Input Lek: Þetta lágmarkar óviljandi straum, þáttur í nákvæmni forritum þar sem leki gæti haft í för með sér afköst og í framlengingu áreiðanleika.

Hlaupastilling: Neytir hóflega 11μA og endurspeglar hæfi þess fyrir valdnæmar aðgerðir sem þurfa tíðar virkjun án þess að of mikil orkuteikning.

Aðgerðalaus stilling: Teiknar eingöngu 2,5 µA, gagnlegt fyrir verkefni sem krefjast útlægs eftirlits án þess að krefjast fulls vinnsluafls.

Svefnstilling: Notar ákaflega lágt 100na, tilvalið fyrir forrit þar sem varðveisla rafhlöðunnar á löngum aðgerðum er frábært.

Tímamælir1 sveifluvél: starfar við 900na með 32 kHz tíðni og viðheldur tímabundnum aðgerðum með lágmarks krafti og tryggir nákvæmni tímabundinna aðgerða jafnvel í lágmarks krafti.

Varðhundar tímamælir: eyðir 1.4 µA, sem stuðlar að stöðugleika kerfisins með því að endurstilla örstýringuna sjálfkrafa ef hugbúnaður sem ekki er svaraður eða ósvarði ástand er greint, verndar verndaraðstoð fyrir að treysta á samfellda þjónustu.

Forrit í innbyggðum kerfum

Jafnvægisárangur við orkunotkun: Að velja viðeigandi stillingar byggðar á rekstrarþörf getur lengt endingu rafhlöðunnar í flytjanlegum tækjum.

Nákvæmni og áreiðanleiki: öfgafullt lágt inntak leka straumur og skilvirk sveiflur tryggja að kerfið haldist nákvæm og áreiðanleg, jafnvel þegar hún starfar í lágum krafti.

Kostir PIC18F4620

Sveigjanleiki sveiflu

Crystal Ocillator: Að starfa allt að 40 MHz, endurbætt með 4X fasa lás lykkju (PLL), býður upp á ótrúlega afköst og hraða, sem gerir það hentugt fyrir forrit þar sem þörf er á nákvæmni.

RC stillingar: Meðhöndlar allt að 4 MHz með ytri viðnámshlutfall (RC) uppsetningu, sem er framlengt í 40 MHz með ytri klukkuuppsprettu, sem veitir aðlögunarhæfni í fjölbreyttum atburðarásum.

Innri sveiflublokk: er á bilinu 31 kHz til 8 MHz, sem tryggir skjótan vakningartíma frá svefnstillingu (1 µs), sem dregur úr leynd og hjálpartæki við árangursríka valdastjórnun.

Fail-Safe Clock Monitor: Bætir áreiðanleika með því að tryggja örugga lokun ef um er að ræða jaðar klukku bilun, styrktar öflugleika kerfisins.

Athyglisverð jaðartæki

Hástraumur vaskur/uppspretta: Hver I/O pinna tekst allt að 25 mA og rúmar hærri aflþörf án utanaðkomandi ökumanna.

Margfeldi truflun og PWM framleiðsla: Þessi eiginleiki styður samstillt stjórnun á ýmsum einingum fyrir hreyfieftirlit og samskiptakerfi og eykur skilvirkni í rekstri.

Master Synchronous Serial Port (MSSP): Styður SPI/I2C samskiptareglur nauðsynlegar fyrir skilvirkar fjöl-IC samskipti, sem gerir óaðfinnanlega samþættingu kleift í háþróaðri hönnun.

Auka USART og ADC mát: USART styður bæði ósamstilltur og samstilltur stillingar, en 10 bita ADC býður upp á allt að 13 rásir fyrir umfangsmikla gagnaöflun og raðsamskipti í skynjaraviðmóti og telemetry.

Analog Comparators og HLVD: Dual Analog Comparators og 16-stig há/lágspennu uppgötvun (HLVD) auðvelda nákvæmt spennueftirlit og ákvarðanatöku, styðja við nákvæmni og með leiðandi forrit.

Sérstakir eiginleikar

C Compiler Bjartsýni arkitektúr: Sérsniðin fyrir C þýðendur, þessi eiginleiki einfaldar þróun, hagræðir leiðina að markaðssetningu fyrir flókin verkefni.

Varanlegar minni hringrásir: býður upp á 100.000 þurrkunar/skrifa lotur til að auka flass og allt að 1.000.000 lotur fyrir EEPROM, sem tryggir endingu og áreiðanleika geymdra gagna í ströngum forritum.

Sjálfforritanleg og kembiforrit í hringrás: Styður sjálfsforritun og kembiforrit í hringrás í gegnum tvo prjóna, bætir sveigjanleika í forritun og bilanaleit, athyglisverð kostur í ýmsum verkfræðistofum.

Breitt spennusvið: starfar frá 2,0V til 5,5V með brúnan endurstillingarmöguleika, sem veitir stöðugan afköst á fjölbreyttum orkuaðstæðum í flytjanlegum og valdnæmum tækjum.

PIC18F4620 Tæknilegar upplýsingar

Tegund	Færibreytur
Leiðartími verksmiðjunnar	6 vikur
FUTT	Í gegnum gat
Festingartegund	Í gegnum gat
Pakki / mál	40-dýfa (0,600, 15,24mm)
Fjöldi pinna	40
Gagnabreytir	A/D 13x10b
Fjöldi I/OS	36
Varðhundar tímamælar	Já
Rekstrarhiti	-40 ° C ~ 125 ° C Ta
Umbúðir	Tube
Röð	PIC® 18F
Birt	2004
JESD-609 kóða	e3
PBFREE kóða	Já
Staða hluta	Virkur
Rakanæmi (MSL)	Á ekki við
Fjöldi uppsagnar	40
Flugstöð	Matt tin (Sn)
Max afldreifing	1W
Flugstöð	Tvískiptur
Framboðsspenna	5V
Tíðni	40MHz
Grunnhlutafjöldi	PIC18F4620
Pinnaafjöldi	40
Framboðsspennu-Max (VSUP)	5.5V
Aflgjafa	5V
Viðmót	I2c, SPI, Uart, USART
Minni stærð	64KB
SVEIKA TYPE	Innra
RAM stærð	3.8K x 8
Spenna - framboð (VCC/VDD)	4.2V ~ 5.5V
UPS/UCS/útlæga ICS gerð	Örstýring
Fjöldi bita	8
Kjarna örgjörva	Mynd
Jaðartæki	Brown-out Detect/Reset, HLVD, POR, PWM, WDT
Tegund forritsminnis	Leiftur
Kjarnastærð	8-bita
Stærð forritsins	64KB 32K x 16
Tenging	I2C, SPI, UART/USART
Framboð núverandi Max	35mA
Bita stærð	8
Aðgangstími	40 μs
Er með ADC	Já
DMA rásir	Nei
Breidd gagnabíls	8b
Fjöldi tímamæla/teljara	4
EEPROM stærð	1k x 8
CPU fjölskylda	Mynd
Fjöldi ADC rásir	13
Fjöldi PWM rásir	2
Fjöldi USB rásir	1
Hæð	4.953mm
Lengd	53.09mm
Breidd	14.732mm
Ná SVHC	Engin SVHC
Geislun herða	Nei
ROHS staða	Rohs3 samhæft
Blýlaust	Blýlaust

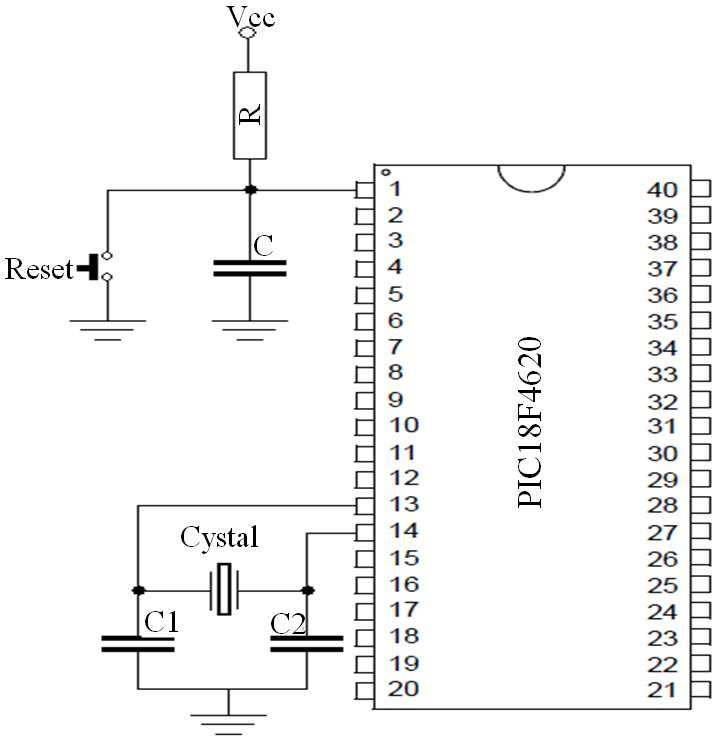

Hagnýtur blokkarmynd

Samsvarandi gerðir af PIC18F4620

• PIC18F4620-I/MLÖrstýringar og örgjörvar

• PIC18LF4620-I/MLÖrstýringar og örgjörvar

• PIC18LF4620T-E/MLÖrstýringar og örgjörvar

• PIC18F4620-E/MLÖrstýringar og örgjörvar

PIC18F4620 sambærilegir hlutar

Hlutanúmer	Framleiðandi	Pakki / mál	Fjöldi pinna	Breidd gagnabíls	Fjöldi i/o	Viðmót	Minni stærð	Framboðsspenna	Jaðartæki	Skoða ber saman
PIC18F4620-E/P.	Microchip tækni	40-dýfa (0,600, 15,24mm)	40	8 b	36	I2c, SPI, Uart, USART	64 kb	5 V.	Brown-out Detect/Reset, HLVD, POR, PWM, WDT
PIC18F4680-E/P.	Microchip tækni	40-dýfa (0,600, 15,24mm)	40	8 b	36	Can, I2c, Spi, Uart, USART	64 kb	5 V.	Brown-out Detect/Reset, HLVD, POR, PWM, WDT	PIC18F4620-E/P VS PIC18F4680-E/P.
PIC18F4680-I/P.	Microchip tækni	40-dýfa (0,600, 15,24mm)	40	8 b	36	Can, I2c, Spi, Uart, USART	64 kb	5 V.	Brown-out Detect/Reset, HLVD, POR, PWM, WDT	PIC18F4620-E/P VS PIC18F4680-I/P.
PIC18F4610-I/P.	Microchip tækni	40-dýfa (0,600, 15,24mm)	40	8 b	36	I2c, SPI, Uart, USART	64 kb	5 V.	Brown-out Detect/Reset, HLVD, POR, PWM, WDT	PIC18F4620-E/P VS PIC18F4610-I/P.

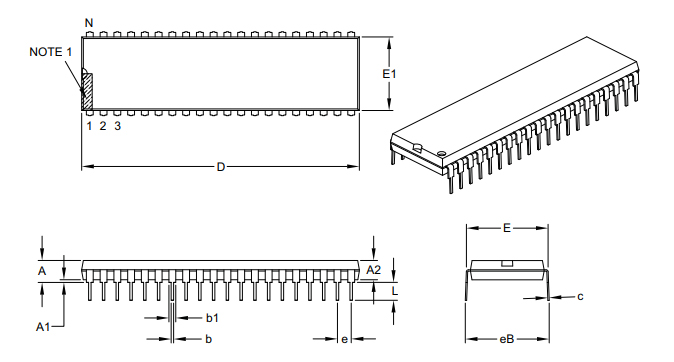

Umbúðir og víddir PIC18F4620

PIC18F4620 Mál	Víddarmörk	Mín (tommur)	Nom (tommur)	Max (tommur)
Fjöldi pinna	N		40
Pitch	e		0.100 BSC
Efst í sætisflugvél	A.			0,25
Mótað pakkaþykkt	A2	0,125		0.195
Grunn að sætaflugvél	A1	0,015
Öxl að öxlbreidd	E	0,59		0,625
Mótað pakkabreidd	E1	0.485		0,58
Heildarlengd	D.	1.98		2.095
Ábending til sætisflugvélar	L	0.115		0,2
Blýþykkt	C.	0,008		0,015
Efri blý breidd	B1	0,03		0,07
Neðri blýbreidd	b	0,014		0,023
Heildar raðbil	EB			0,7

Bakgrunnur framleiðanda

Microchip Technology Inc. skar sig fram úr í örstýringu, blandaðri merkjum og hliðstæðum framförum.Fyrirtækið tekur virkan þátt í nám í námi og veitir umfangsmikið safn af auðlindum.Meðal þeirra eru skipulagðar rannsóknarstofur, ítarlegar námskrár, sérhæfðar æfingar og háþróuð þróunartæki.

DataSheet PDF

PIC18LF4620-I/ML DataSheet:

PIC18FX525, X620 DataSheet.pdf

Merkimiða og pökkunarbreytingar 23/september/2015.pdf

Pökkunarbreytingar 10/október/2016.pdf

PIC18F (2, 4) ZZZ forritunarforskrift.pdf

2.73kHz.pdf

Vírskuldabréf CHG Qual 19/júlí/2016.pdf

PIC18F4620-E/P DataSheet:

PIC18F (2, 4) ZZZ forritunarforskrift.pdf

PIC18FX525, X620 DataSheet.pdf

Merkimiða og pökkunarbreytingar 23/september/2015.pdf

Pökkunarbreytingar 10/október/2016.pdf

Mult Dev 13/Apr/2020.pdf

Vír CHG 13/Jan/2016.pdf

Algengar spurningar [FAQ]

1. Hvað er PIC18F4620?

PIC18F4620 er fjölhæfur örstýring sem hrósað er fyrir aðlögunarhæfni þess í iðnaðarforritum.Arkitektúr þess, sem er hannaður til að lágmarka orkunotkun, skilar öflugri vinnsluhæfileika sem hljóma vel í ströngu umhverfi.Aðrir halla sér oft að þessum örstýringu miðað við þrek sitt og umfangsmikla verkfærastuðning sem einfaldar þróunarferlið.

2.. Hvernig forrita ég PIC18F4620?

Til að forrita PIC18F4620, fylgdu þessum skrefum:

Opnaðu MPLAB, allt umlykjandi IDE hannað fyrir örflöguafurðir.

Veldu þá tegund verkefnis sem þú ert að vinna í.

Tilgreindu nákvæmlega örstýringarlíkanið.

Veldu viðeigandi þýðanda.

Skilgreindu verkefnaleiðina fyrir skipulagt verkflæði.

3.. Hver er stærð PIC18F4620?

PIC18F4620, með víddir 2,095 x 0,58 x 0,195 tommur, passar óaðfinnanlega í þétt rými, sem krafist er í samningur og innbyggðum kerfum.Þessi stærð gerir ráð fyrir áreynslulausri samþættingu í ýmsum vélbúnaðarskipulagi, í takt við geimvitundar hönnunarreglur sem knýja framfarir samtímans.
