Piezoelectric Transducer: Vinnureglur, smíði, gerðir, eiginleikar og forrit

Piezoelectric transducer gerir þér kleift að breyta vélrænni krafti í rafmerki, eða raforku í vélræna hreyfingu.Í þessari grein muntu læra hvað piezoelectric transducer er, hvernig hann er smíðaður og hvernig hann virkar.Þú munt einnig sjá algengar tegundir þess, lykileiginleika og forrit.

Vörulisti

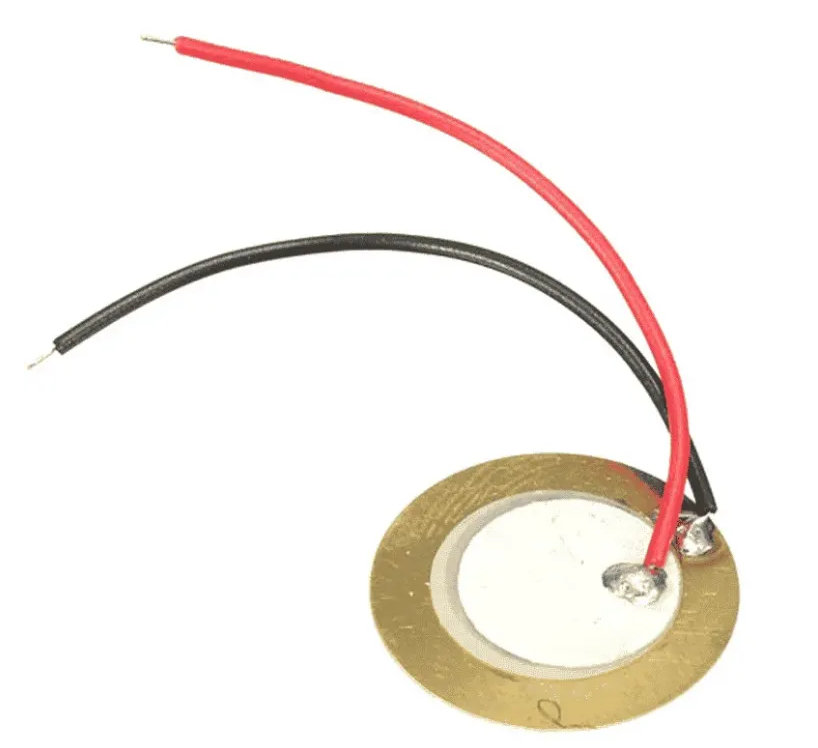

Mynd 1. Piezoelectric Transducer (Piezo Disc Element)

Hvað er Piezoelectric Transducer?

Piezoelectric transducer er tæki sem breytir vélrænni krafti í raforku, eða raforku í vélræna hreyfingu.Það vinnur með því að nota sérstakt efni sem myndar litla spennu þegar það er pressað, beygt eða titrað.Vegna þessa eiginleika er það almennt notað til að greina þrýsting, titring, hljóð eða hreyfingu.Einföld uppbygging diska með tengdum leiðslum, eins og almennt sést í hagnýtum uppsetningum, gerir vélrænni hreyfingu auðvelt að breyta í rafmagnsmerki fyrir mælingar eða stýringar.

Smíði Piezoelectric Transducer

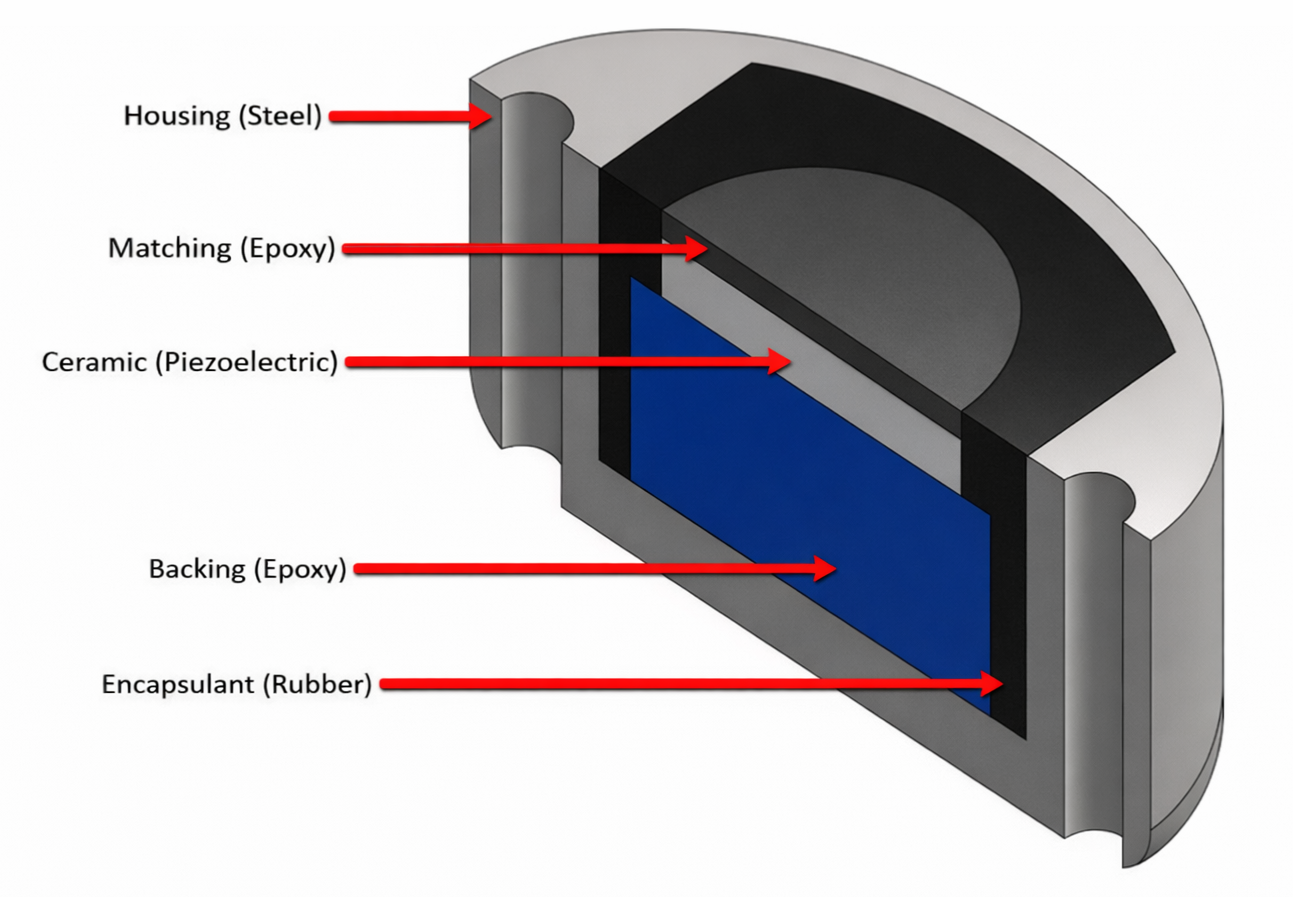

Mynd 2. Smíði Piezoelectric Transducer

•Húsnæði (Stál)

Veitir vélrænan styrk og verndar transducerinn fyrir utanaðkomandi skemmdum.

•Samsvarandi lag (epoxý)

Hjálpar til við að flytja vélræna orku á skilvirkan hátt yfir í piezoelectric þáttinn og bætir merkjaafköst.

•Piezoelectric keramik

Virka skynjunarþátturinn sem myndar rafspennu þegar þrýstingi eða titringi er beitt.

•Baklag (epoxý)

Dregur í sig óæskilegan titring og stjórnar svörun transducersins.

•Hjúpefni (gúmmí)

Innsiglar bygginguna og verndar hana gegn raka, ryki og umhverfisáhrifum.

Vinnureglur Piezoelectric Transducer

Vinnureglan um piezoelectric transducer byggist á getu ákveðinna efna til að bregðast við vélrænni streitu og raforku.Inni í efninu breytast rafhleðslur þegar krafti eða spennu er beitt.Þessi hegðun birtist í tveimur skyldum myndum, þekkt sem bein piezoelectric áhrif og öfug piezoelectric áhrif.Hver áhrif útskýra hvernig orka er breytt úr einu formi í annað.

Bein Piezoelectric áhrif

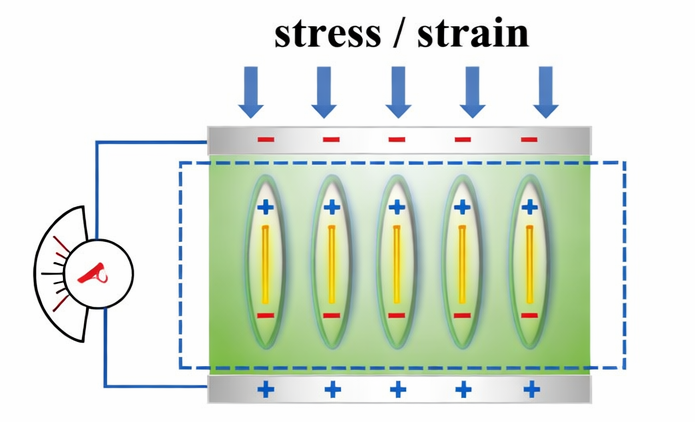

Mynd 3. Bein Piezoelectric Effect

Í beinum piezoelectric áhrifum er vélrænni streitu eða álagi beitt á piezoelectric efni.Eins og sýnt er á myndinni veldur því að ýta á eða hlaða efninu að innri rafhleðslur færast frá venjulegum stöðum.Þessi hleðsluaðskilnaður skapar jákvæða og neikvæða yfirborð á gagnstæðum hliðum efnisins.Fyrir vikið myndast lítil rafspenna yfir rafskautin.Úttaksspennan eykst eftir því sem beittur kraftur eða titringur verður sterkari, sem gerir breytinum kleift að skynja þrýsting, kraft eða hreyfingu nákvæmlega.

Öfug píezoelectric áhrif

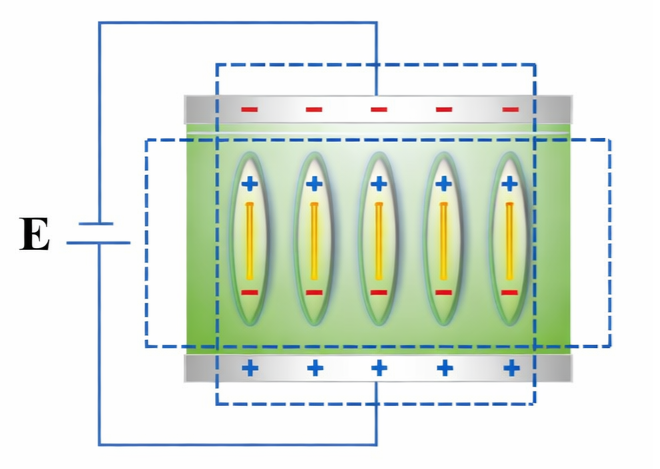

Mynd 4. Öfug Piezoelectric Effect

Í öfugum piezoelectric áhrifum gerist orkubreytingin í gagnstæða átt.Ytri rafspenna er lögð á piezoelectric efni.Eins og sýnt er á myndinni, neyðir rafsviðið sem er notað innri hleðslur til að stilla saman.Þessi endurröðun veldur því að efnið breytist lítillega um lögun með því að stækka eða dragast saman.Líkamleg aflögun framleiðir vélræna hreyfingu eða titring, sem gerir piezoelectric transducer kleift að búa til hreyfingu, hljóð eða úthljóðsbylgjur.

Rafmagnseiginleikar Piezoelectric transducers

Parameter	Forskrift
Tegund úttaksmerkis	AC spenna mynda frá vélrænni streitu
Rafmagnsúttaksstilling	Hleðslustilling eða spennustilling
Útgangsspennusvið	10 mV til 100 V toppur eftir krafti og stærð
Hleðslunæmi	1 pC á N til 1000 pC á N
Spennunæmi	1 mV á N til 50 mV á N
Source Capacitance	100 pF til 50 nF
Upprunaviðnám	Mjög hátt, venjulega yfir 1 megaohm
Innri mótspyrna	Meira en 10 gígaóhm
Tíðniviðbragðssvið	1 Hz til 10 MHz eftir hönnun
Ómunatíðni	1 kHz til 5 MHz dæmigert
Anti Resonant Frequency	Örlítið hærri en resonant tíðni
Úttaksviðnám við ómun	Lítið viðnám á resonant point
Úttaksviðnám við Anti Resonance	Mjög mikil viðnám við ómun lið
Stöðugar mælingargeta	Hentar ekki fyrir sanna DC mælingu
Losunartími stöðugur	Millisúndur til sekúndur miðað við álag mótstöðu
Merkjaskautun	Fer eftir streitustefnu og efnisleg stefnumörkun
Dielectric stöðug	100 til 5000 eftir efni
Rekstrarspenna sem stýrimaður	10 V til 1000 V AC eða DC
Orkunotkun	Mjög lágt í skynjarastillingu
Hávaðastig	Mjög lítill innri rafhljóð
Kapalnæmi	Hátt, fyrir áhrifum af kapalrýmd
Nauðsynleg merkjaskilyrði	Hleðslumagnari eða háviðnámsspenna magnari
Stöðugleiki hitastigs	Miðlungs, mismunandi eftir piezo efni
Rafmagnstapsstuðull	Lágt við notkunartíðni
Einangrunarþol	Venjulega meira en 10 gígaóhm
Línuleg úttak	Hátt innan tilgreindra vélrænna marka

Tegundir Piezoelectric transducers

Piezoelectric transducers koma í mismunandi gerðum, hver hannaður til að skynja eða framleiða hreyfingu, þrýsting, hljóð eða titring fyrir sérstakar mælingar og stýringar.

Piezoelectric Accelerometer Transducer

Piezoelectric accelerometer transducer er notaður til að mæla hröðun og titring.Það virkar með því að breyta vélrænni hreyfingu í rafmerki þegar skynjarinn hreyfist.Í samanburði við þrýstings- eða kraftaskynjara er hann næmari fyrir hröðum breytingum og hátíðni titringi.Þetta gerir það hentugt fyrir vélvöktun og titringsgreiningu.Það er almennt notað í iðnaðar- og byggingarheilbrigðiskerfum.

Piezoelectric Pressure Transducer

Stöðugur þrýstingsbreytir mælir kraftmiklar þrýstingsbreytingar og breytir þeim í rafmagnsúttak.Það bregst hratt við hröðum þrýstingsbreytingum, ólíkt stöðuþrýstingsskynjurum.Í samanburði við kraftbreyta er hann hannaður sérstaklega fyrir vökva- og gasþrýstingsmælingar.Það er oft notað í brunavélar og vökvakerfi.Hátíðnisvörun er helsti kostur þess.

Piezoelectric Force Transducer

Stöðugur kraftbreytir mælir beitt kraft eða álag í gegnum hleðsluframleiðslu.Þegar krafti er beitt framleiðir piezoelectric þátturinn rafmerki í réttu hlutfalli við álagið.Í samanburði við hröðunarmæla einbeitir hann sér að beinum krafti frekar en hreyfingu.Það skilar sér vel í kraftmiklum kraftmælingum.Þessi tegund er mikið notuð við prófanir og höggmælingar.

Piezoelectric Ultrasonic Transducer

A piezoelectric ultrasonic transducer myndar og skynjar úthljóðsbylgjur.Það breytir raforku í hátíðni hljóðbylgjur og tekur á móti endurspeglað merki.Í samanburði við hljóðnema virkar hann á miklu hærri tíðni umfram heyrn manna.Þetta gerir nákvæma skynjun, myndgreiningu og fjarlægðarmælingu.Það er almennt notað í læknisfræðilegri ómskoðun og iðnaðarskoðun.

Piezoelectric Actuator Transducer

Piezoelectric stýrisbreytir breytir raforku í nákvæma vélræna hreyfingu.Þegar spenna er sett á stækkar hún eða dregst saman til að skapa hreyfingu.Ólíkt skynjarategundum er hann aðallega notaður til virkjunar frekar en mælinga.Það gefur mjög litla en nákvæma tilfærslu.Þetta gerir það tilvalið fyrir nákvæmar staðsetningarkerfi.

Piezoelectric hljóðnema transducer

Piezoelectric hljóðnema breytir breytir hljóð titringi í rafmerki.Hljóðbylgjur valda því að piezoelectric efni titra og mynda spennu.Í samanburði við ultrasonic transducers starfar hann innan heyranlegs tíðnisviðs.Það er einfalt í hönnun og þarf ekki utanaðkomandi afl til að skynja.Þessi tegund er almennt notuð í undirstöðu hljóð- og hljóðskynjunarkerfum.

Piezoelectric Ignition Transducer

Stöðukveikjubreytir myndar háspennu þegar vélrænum krafti er beitt.Með því að ýta á eða slá á frumefnið myndast neisti án utanaðkomandi afl.Í samanburði við aðra piezoelectric transducers, leggur það áherslu á spennumyndun frekar en skynjun.Þetta gerir það áreiðanlegt fyrir íkveikju tilgangi.Það er mikið notað í gaskveikjara og kveikjukerfi.

Notkun Piezoelectric Transducer

Piezoelectric transducers eru mikið notaðir í nútíma tækni vegna þess að þeir geta nákvæmlega umbreytt vélrænni orku í rafmerki til að skynja, mæla og stjórna í mörgum atvinnugreinum.

Læknisfræðileg ómskoðunarkerfi

Piezoelectric transducers eru mikið notaðir í ómskoðunarvélum.Þeir búa til hátíðni hljóðbylgjur og taka við endurspeglað merki til að mynda myndir.Þetta hjálpar læknum að sjá innri líkamsbyggingu á öruggan hátt.Þeir eru áreiðanlegir og svara mjög fljótt.

Titrings- og ástandseftirlit

Þessir transducers eru notaðir til að greina titring í vélum og mannvirkjum.Vélrænum titringi er breytt í rafmerki til greiningar.Þetta hjálpar til við að greina bilanir snemma í mótorum, dælum og vélum.Það bætir öryggi og dregur úr viðhaldskostnaði.

Þrýstimælingarkerfi

Piezoelectric transducers mæla hratt breytilegan þrýsting í lofttegundum og vökva.Þeir virka vel þar sem þrýstingsbreytingar eiga sér stað á miklum hraða.Þetta gerir þær hentugar fyrir vélar og vökvakerfi.Þau eru ekki notuð fyrir stöðugan eða kyrrstæðan þrýsting.

Krafta- og áhrifamæling

Þau eru notuð til að mæla kraft, álag og högg.Þegar krafti er beitt myndast rafhleðsla.Þetta gerir nákvæmar mælingar á kraftmiklum krafti.Þau eru algeng við prófun og efnisgreiningu.

Hljóð- og hljóðtæki

Piezoelectric transducers eru notaðir í hljóðnema, buzzers og hljóðupptökutæki.Hljóð titringur veldur því að efnið framkallar rafmerki.Þau eru einföld í hönnun og mjög endingargóð.Þessi tæki eru algeng í rafeindatækni.

Kveikja og neista kynslóð

Í kveikjukerfum mynda piezoelectric transducers háspennu þegar ýtt er á þá.Þessi spenna skapar neista án þess að þurfa utanaðkomandi afl.Þeir eru almennt notaðir í gaskveikjara og eldavélar.Hönnunin er einföld og mjög áreiðanleg.

Kostir og takmarkanir Piezoelectric Transducer

Kostir Piezoelectric Transducer

• Þau eru mjög viðkvæm fyrir litlum breytingum á krafti og titringi.

• Þeir bregðast hratt við kraftmiklum merkjum.

• Þeir vinna á breitt tíðnisvið.

• Stærð þeirra er lítil og létt.

• Þeir þurfa ekki utanaðkomandi afl í skynjunarham.

• Þau eru endingargóð og áreiðanleg við erfiðar aðstæður.

Takmarkanir Piezoelectric Transducer

• Þeir geta ekki mælt truflanir eða stöðuga krafta.

• Þeir krefjast sérstakra merkjakælingarrása.

• Framleiðsla þeirra hefur áhrif á hitabreytingar.

• Úttaksmerkið er yfirleitt mjög lítið.

• Sum efni geta sprungið undir miklu álagi.

Piezoelectric transducer vs aðrir transducers

Forskrift	Piezoelectric Transducer	Strain Gauge Transducer	Rafrýmd transducer	Inductive Transducer	Optískur transducer
Mælt magn	Kraftur, þrýstingur, titringur	Togaðu og þvingaðu	Tilfærsla, þrýstingur	Staða, tilfærsla	Ljós, staðsetning, hraði
Starfsregla	Piezoelectric áhrif	Breyting á mótstöðu	Rafmagnsbreyting	Rafsegulvirkjun	Ljósmótun
Tegund úttaksmerkis	Spenna eða hleðsla	Breyting á mótstöðu	Rafmagnsbreyting	Spenna	Spenna eða straumur
Stöðugar mælingargeta	Hentar ekki	Hentar vel	Hentar vel	Hentar vel	Hentar vel
Dynamic mælingargeta	Frábært	Gott	Í meðallagi	Gott	Frábært
Dæmigert næmi	Hátt	Miðlungs	Mjög hátt	Miðlungs	Mjög hátt
Tíðnisvið	1 Hz til yfir 1 MHz	Allt að 10 kHz	Allt að 100 kHz	Allt að 50 kHz	Yfir 1 MHz
Svartími	Mjög hratt undir 1 míkrósekúndu	Hægur til í meðallagi	Hratt	Í meðallagi	Einstaklega hratt
Úttaksviðnám	Mjög hátt yfir 1 Mohm	Lágt í kringum 120 til 350 ohm	Hátt	Lágt	Lágt
Hitastig	Miðlungs	Hátt	Miðlungs	Lágt	Lágt
Merkjaskilyrði þörf	Áskilið	Áskilið	Áskilið	Áskilið	Lágmarks
Aflþörf	Enginn ytri kraftur til skynjunar	Krefst örvunarspennu	Krefst örvunarspennu	Krefst örvunarspennu	Krefst aflgjafa
Stærð og þyngd	Mjög lítill og léttur	Lítil	Lítil	Miðlungs	Lítil
Umhverfisöryggi	Hátt	Í meðallagi	Í meðallagi	Hátt	Í meðallagi
Umsóknir	Titringsvöktun, ómskoðun	Hleðslufrumur, vigtunarkerfi	Stöðu- og stigskynjun	Nálægðar- og stöðuskynjun	Kóðarar, trefjaskynjarar

Niðurstaða

Piezoelectric transducers starfa með beinum og öfugum piezoelectric áhrifum til að skynja eða framleiða hreyfingu og rafmerki.Þeir bjóða upp á mikla næmni, hraða svörun og breið tíðnisvið fyrir kraftmiklar mælingar eins og titring, þrýsting, kraft og hljóð.Mismunandi gerðir eru notaðar til skynjunar, virkjunar og íkveikju í mörgum atvinnugreinum.Hins vegar eru þær ekki hentugar fyrir truflanir mælingar og krefjast réttrar merkjaskilyrða.
