Forritanleg rökstýring (PLC): Vinna, gerðir og forrit

Forritanleg rökstýring (PLC) er það sem þú notar til að gera vélar og iðnaðarferla sjálfvirkan á áreiðanlegan og stjórnaðan hátt.Í þessari grein muntu læra hvað PLC er, hvernig það virkar í gegnum skannalotuna og hvernig helstu vélbúnaðaríhlutir þess virka saman.Þú munt einnig sjá mismunandi gerðir af PLC, algeng forritunarmál og hvernig inntaks- og úttakstæki tengja stjórnandann við búnað.Í lokin muntu greinilega skilja hvar PLC eru notuð og hvers vegna þeir eru mikilvægir í sjálfvirknikerfum.

Vörulisti

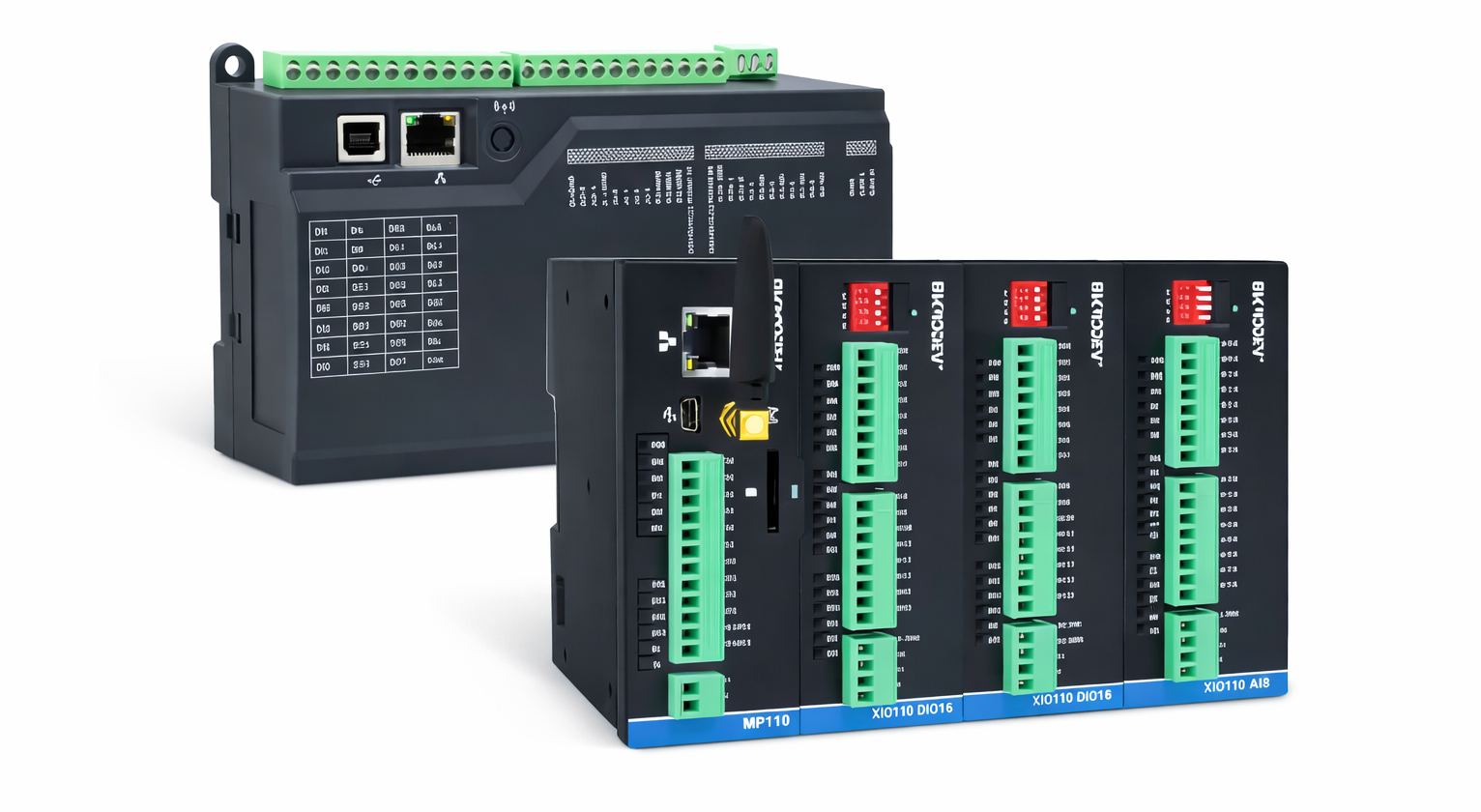

Mynd 1. Forritanleg rökstýring (PLC)

Hvað er forritanlegur rökfræðistýribúnaður?

Forritanleg rökstýring (PLC) er harðgerður iðnaðarstýribúnaður sem notaður er til að gera vélar og ferla sjálfvirkan.Það er hannað til að takast á við stjórnunarverkefni á áreiðanlegan hátt í umhverfi með rafhljóði, titringi og hitabreytingum.PLCs eru mikið notaðar vegna þess að þeir veita stöðuga, endurtekna stjórn með því að nota hugbúnað frekar en harðsnúin gengi.Þeir gera kleift að breyta eða stækka sjálfvirknikerfi án þess að endurtengja heilu spjöldin.Í iðnaðar sjálfvirkni þjóna PLCs sem miðlæg ákvörðunartökueining sem samhæfir inntak og úttak undir fyrirfram skilgreindri rökfræði.

Hvernig virkar PLC?

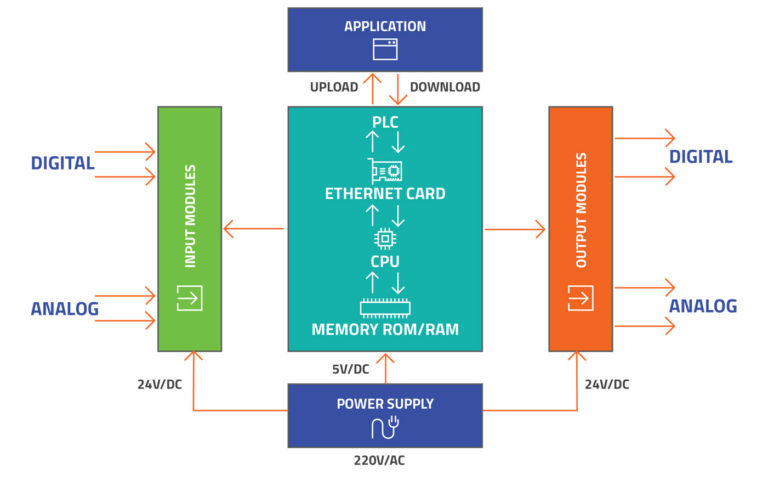

Mynd 2. PLC rekstrarferill

PLC virkar með því að framkvæma endurtekið einfalda og fyrirsjáanlega rekstrarlotu sem kallast skannalotan.Eins og sést á myndinni byrjar ferlið með inntaksskönnun, þar sem PLC les núverandi stöðu tengdra merkja.Næst framkvæmir stjórnandinn forritsframkvæmd og beitir geymdu rökfræðinni á inntaksstöðurnar.Eftir að rökfræðin hefur verið metin framkvæmir PLC framleiðsla uppfærslu og breytir úttaksmerkjunum í samræmi við það.Þessi röð keyrir stöðugt í lykkju, sem gerir PLC kleift að bregðast hratt við breytingum.Myndin sýnir þessa lokuðu lykkju af lestri, vinnslu og uppfærslu.Þessi aðgerð sem byggir á hringrás tryggir stöðuga og tímastjórnun í sjálfvirknikerfum í iðnaði.

Íhlutir PLC kerfis

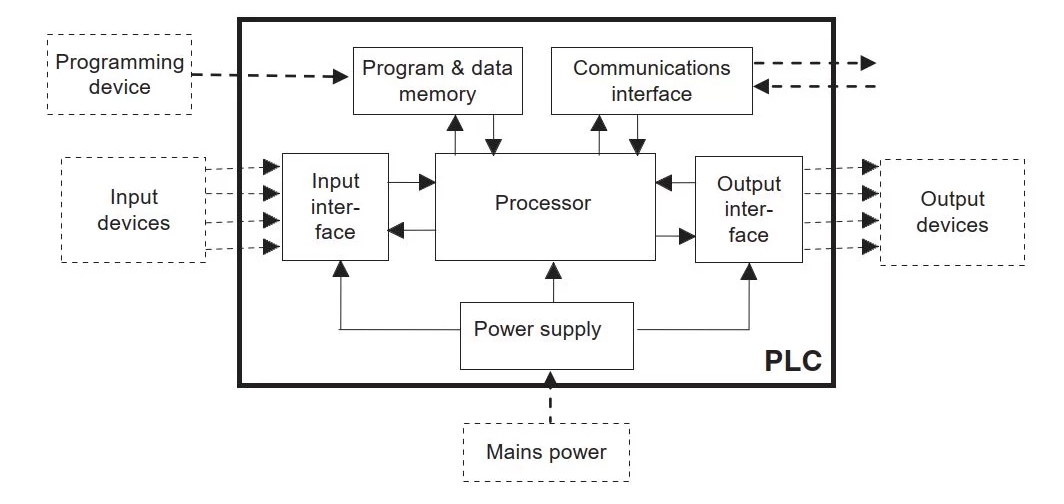

Mynd 3. Aðalhlutir PLC kerfis

• CPU (Central Processing Unit)

Örgjörvinn er kjarninn í PLC og ber ábyrgð á vinnslu eftirlitsleiðbeininga.Það stjórnar framkvæmd rökfræði, innri samhæfingu og heildarstjórnun stjórnanda.Örgjörvinn tryggir stöðuga og ákveðna hegðun við sjálfvirkniverk.

• Aflgjafi

Aflgjafinn breytir komandi raforku í stjórnaða spennu sem PLC krefst.Það veitir stöðugt afl til allra innri eininga og verndar kerfið fyrir spennusveiflum.Áreiðanleg aflgjafi er nauðsynleg fyrir stöðugan rekstur.

• Inntakseiningar

Inntakseiningar taka á móti merki frá ytri tækjum og breyta þeim í form sem PLC getur þekkt.Þeir veita rafeinangrun og merkjaskilyrði til að vernda innri hringrásir.Þessar einingar virka sem tengi milli líkamlega ferlisins og stjórnandans.

• Úttakseiningar

Úttakseiningar senda stjórnmerki frá PLC til ytri tækja.Þeir þýða ákvarðanir um innra eftirlit í rafboð sem henta fyrir vettvangsbúnað.Rétt meðhöndlun framleiðslunnar tryggir nákvæmar og öruggar stjórnunaraðgerðir.

• Minni (dagskrá og gögn)

PLC minni geymir stjórnforrit og kerfisgögn sem þarf til notkunar.Það geymir upplýsingar um stillingar og rekstrargildi meðan á keyrslu stendur.Minni tryggir að PLC geti framkvæmt rökfræði stöðugt yfir lotur.

• Samskiptaviðmót

Samskiptaviðmót gera PLC kleift að skiptast á gögnum við ytri kerfi.Þeir styðja samþættingu við aðra stýringar, eftirlitskerfi og forritunartæki.Þessi viðmót gera samræmda sjálfvirkni í stærri kerfum.

Tegundir PLC

Fyrirferðarlítil PLC

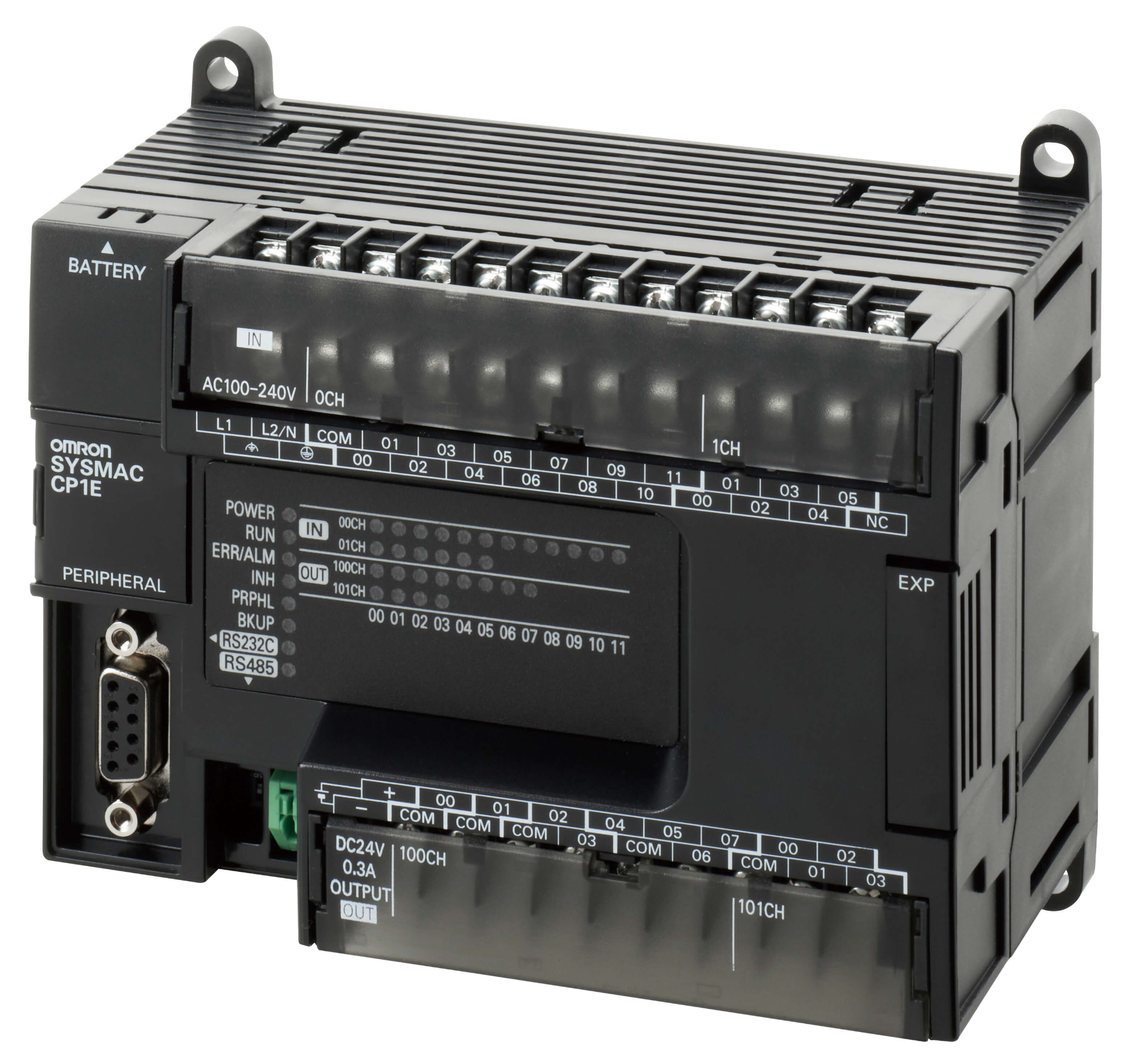

Mynd 4. Compact PLC

Fyrirferðarlítill PLC er sjálfstætt stjórnandi með föstum inntakum, úttakum og vinnsluaðgerðum í einni einingu.Það er hannað fyrir lítil sjálfvirkniverkefni þar sem pláss og kostnaður er takmarkaður.Myndin sýnir hvernig allar stýriaðgerðir eru samþættar í eitt húsnæði.Auðvelt er að setja upp samninga PLC og þurfa lágmarks raflögn.Þau eru almennt notuð í einföldum stjórnborðum og sjálfstæðum vélum.Föst hönnun þeirra gerir þær hentugar fyrir notkun með stöðugum og vel skilgreindum kröfum.Samþættir PLCs veita áreiðanlega stjórn án þess að þörf sé á stækkun kerfisins.

Modular PLCs

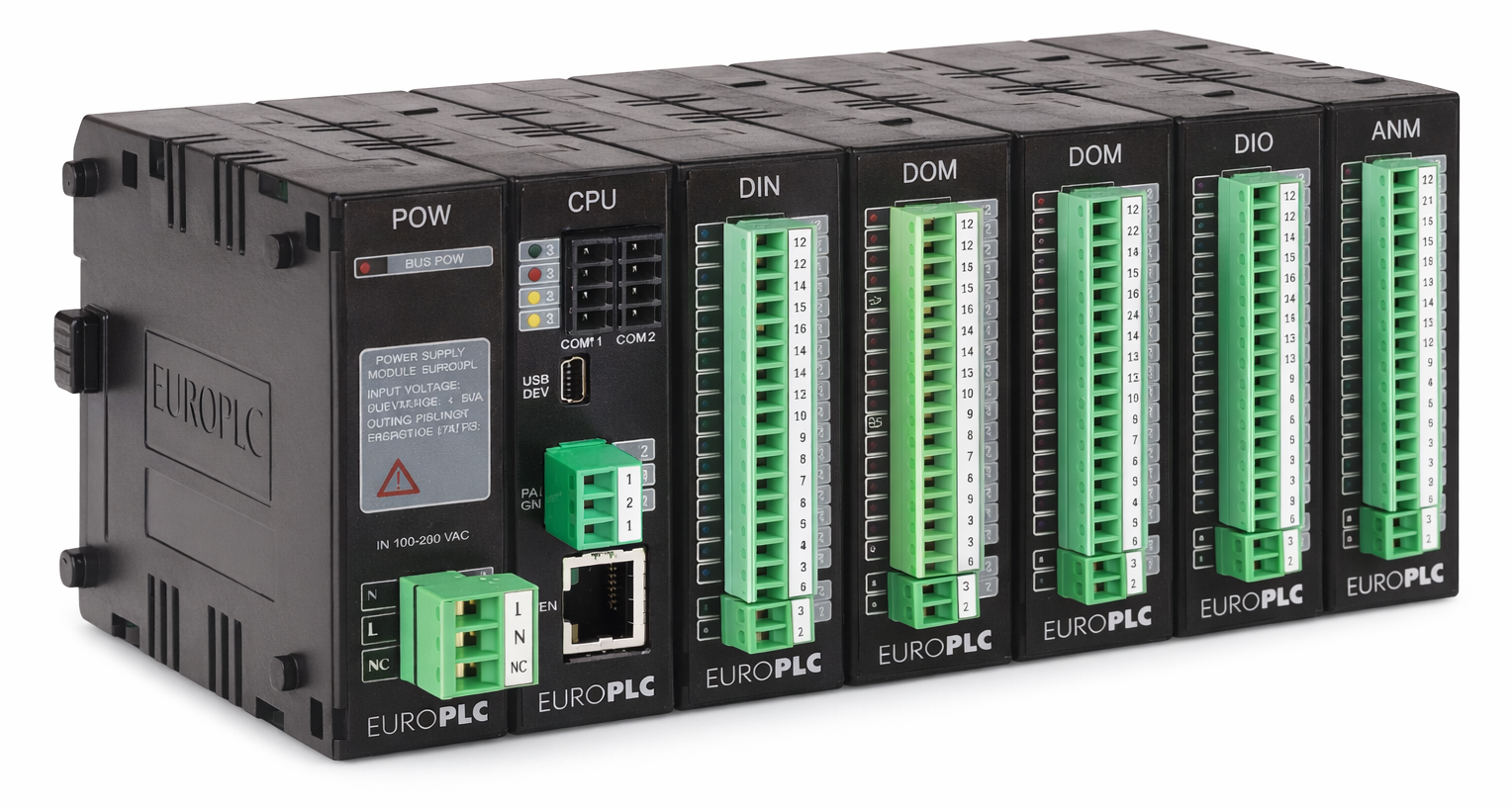

Mynd 5. Modular PLC

Eininga PLC samanstendur af aðskildum einingum tengdum miðlægum stjórnanda.Hver eining sinnir ákveðnu hlutverki, svo sem vinnslu eða meðhöndlun merkja.Myndin sýnir hvernig einingum er raðað hlið við hlið til að mynda heilt kerfi.Modular PLCs leyfa að bæta við eða fjarlægja einingar eftir því sem kerfiskröfur breytast.Þessi sveigjanleiki gerir þau hentug fyrir meðalstór til stór sjálfvirknikerfi.Stækkun er hægt að gera án þess að skipta um allan stjórnandann.Modular PLCs styðja skalanlegar og aðlaganlegar stýrilausnir.

Rack-mounted PLCs

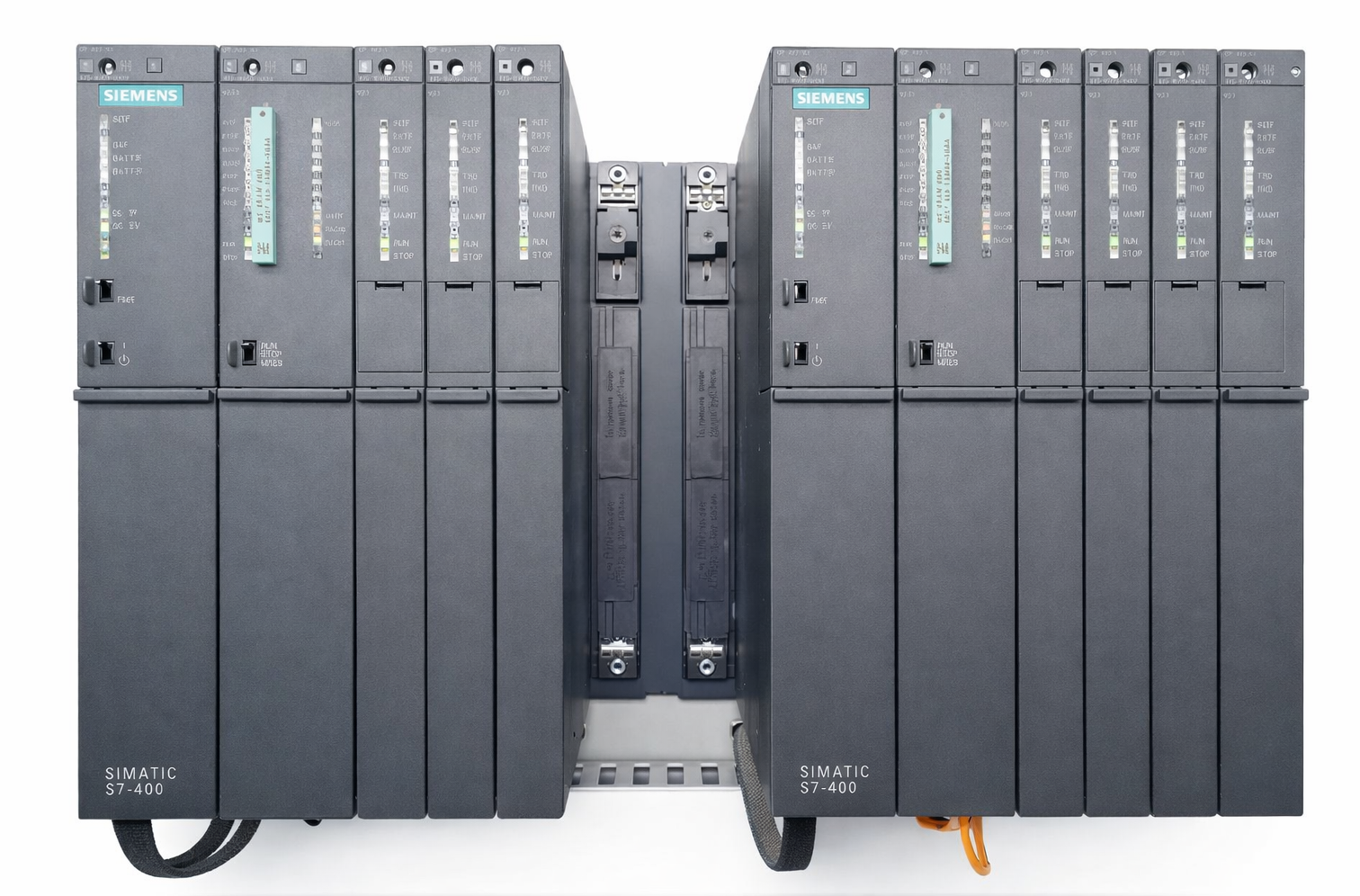

Mynd 6. Rack-Mounted PLC

PLC sem festur er í rekki er afkastamikill stjórnandi hannaður fyrir stór stjórnkerfi.Það notar sérstaka rekki til að geyma margar hagnýtar einingar í skipulagðri uppbyggingu.Myndin sýnir einingar sem eru settar upp í sameiginlegu bakplani í rekkanum.PLCs sem eru festir í rekki styðja mikinn fjölda merkja og flóknar stillingar.Þau eru byggð fyrir kerfi sem krefjast mikils áreiðanleika og langtímanotkunar.Þessi uppbygging gerir auðvelt viðhald og skipti á einingum.PLCs sem eru festir í rekki henta fyrir krefjandi sjálfvirkniumhverfi.

Öryggis-PLC

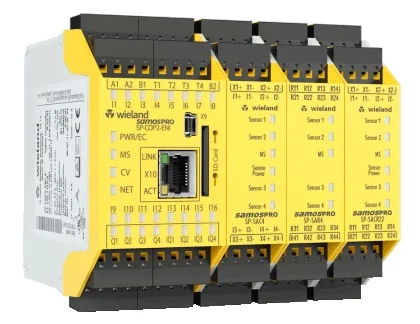

Mynd 7. Safety PLC

Öryggis-PLC er sérhæfður stjórnandi hannaður til að sinna öryggistengdum stjórnunaraðgerðum.Það starfar aðskilið frá stöðluðu stjórnkerfi til að tryggja áreiðanlega öryggisaðgerð.Myndin sýnir sérstakar öryggiseiningar og tengingar sem notaðar eru við verndarverkefni.Öryggis PLCs fylgjast með merkjum og viðhalda öruggu kerfisástandi þegar óeðlilegar aðstæður eiga sér stað.Þau eru byggð með offramboði og bilanagreiningaraðgerðum.Öryggis-PLC tryggir stýrð og fyrirsjáanleg viðbrögð í mikilvægum öryggiskerfum.

PLC forritunarmál

Ladder Logic (LD)

Ladder Logic (LD) er grafískt PLC forritunarmál mótað eftir hefðbundnum gengisstýringarrásum.Það táknar stjórnunarrökfræði með því að nota þrep sem er raðað á milli tveggja lóðréttra teina, svipað og rafmagnsstigamyndir.Tengiliðir og spólur eru notaðir til að tjá rökrétt skilyrði og stjórna aðgerðum á sjónrænan hátt.Þessi uppbygging gerir stjórnsambönd auðvelt að þekkja og fylgja.Stiga rökfræði sýnir greinilega hvernig rökrétt skilyrði eru sameinuð til að mynda stjórn ákvarðanir.Vegna kunnuglegrar uppsetningar er það auðvelt að lesa, jafnvel fyrir byrjendur.LD er mikið notað til að búa til skýra og viðhaldanlega PLC stjórnunarrökfræði.

Skýringarmynd aðgerðablokkar (FBD)

Function Block Diagram (FBD) er kubbabundið PLC forritunarmál notað til að tákna stjórnunaraðgerðir sjónrænt.Það skipuleggur stjórnunarrökfræði í hagnýtar blokkir tengdar með merkjalínum.Hver blokk framkvæmir ákveðna aðgerð eins og rökfræðivinnslu, samanburð eða merkjameðferð.Tengingar á milli blokka sýna hvernig gögn flæða í gegnum stjórnunarrökfræðina.Þessi sjónræn uppbygging hjálpar til við að einfalda flókin eftirlitssambönd.FBD hentar vel til að tákna rökrænar og stöðugar stjórnunaraðgerðir.Það veitir skýra og skipulagða leið til að byggja upp PLC forrit.

Skipulagður texti (ST)

Structured Text (ST) er háttsett, textabundið PLC forritunarmál.Það lýsir stjórnunarrökfræði með því að nota læsilegar staðhæfingar raðað á skipulögðu sniði.Þessi nálgun gerir kleift að tjá flóknar aðstæður og útreikninga skýrt.Uppbyggður texti er gagnlegur þegar stjórnunarrökfræði krefst nákvæmra stærðfræðilegra eða rökrænna tjáninga.Skrifað snið hjálpar til við að skipuleggja rökfræði í hreinni og rökréttri röð.Það er almennt notað í háþróuðum og gagnadrifnum stjórnunarforritum.

Leiðbeiningarlisti (IL)

Instruction List (IL) er lágstig PLC forritunarmál byggt á stuttum textaskipunum.Það táknar stjórnunarrökfræði sem röð leiðbeininga sem framkvæmdar eru í skilgreindri röð.Hver kennsla framkvæmir ákveðna aðgerð á eftirlitsgögnum.Þetta snið er fyrirferðarlítið og er í nánu samræmi við hvernig stjórnunarleiðbeiningar eru unnar innbyrðis.IL veitir bein og skipulögð leið til að tjá grunnstjórnarrökfræði.Það hjálpar til við að sýna flæði einstakra stjórnunaraðgerða.Leiðbeiningarlistar leggja áherslu á hnitmiðaða og skipulegan rökfræði.

Sequential Function Chart (SFC)

Sequential Function Chart (SFC) er PLC forritunarmál notað til að skipuleggja stjórnunarrökfræði í röð skrefa.Það táknar ferla sem röð af skilgreindum þrepum tengdum með umbreytingum.Hvert skref skilgreinir tiltekið rekstrarástand innan stjórnunarröðarinnar.Umskipti gefa til kynna skilyrðin sem þarf til að fara frá einu skrefi í það næsta.Þessi uppbygging gerir heildarferlisflæðið auðvelt að skilja.SFC er tilvalið til að skipuleggja fjölþrepa stjórnunarraðir.Það hjálpar til við að einfalda uppbyggingu flókinnar ferlistýringarrökfræði.

PLC inntaks- og úttakstæki

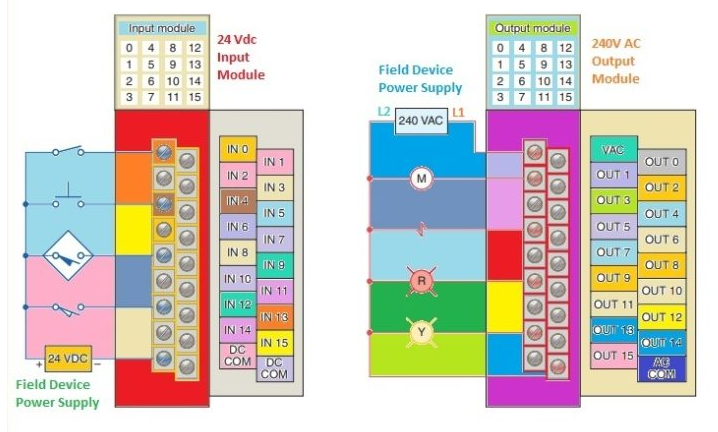

Mynd 8. PLC inntaks- og úttakstæki

PLC inntaks- og úttakstæki eru ytri íhlutir sem tengja stjórnandann við líkamlega ferlið.Inntakstæki senda merki frá sviði til PLC, en úttakstæki fá stjórnmerki frá PLC.Eins og sést á myndinni innihalda inntakstæki skynjara og rofa sem greina líkamlegar aðstæður.Úttakstæki innihalda stýrisbúnað, vísbendingar og mótora sem framkvæma aðgerðir.Skýringarmyndin sýnir hvernig sviðsmerkjum er beint á milli tækja og stjórnanda.Þetta samspil gerir PLC kleift að fylgjast með og hafa áhrif á ferlið.Inntaks- og úttakstæki mynda samskiptatengilinn milli sjálfvirknirökfræði og búnaðar.

Kostir þess að nota PLC

PLCs bjóða upp á nokkra helstu kosti sem gera þau tilvalin fyrir sjálfvirkni í iðnaði.

• Mikill áreiðanleiki og stöðugur gangur í erfiðu umhverfi

• Sveigjanleg stjórnunarrökfræði sem hægt er að breyta með hugbúnaði

• Minni raflögn miðað við stýrikerfi sem byggir á liða

• Hraðari bilanaleit með greiningareiginleikum

• Auðvelt stigstærð til að styðja við stækkun kerfisins

Umsóknir um PLC

1. Framleiðslu- og samsetningarlínur

PLC stjórna færiböndum, vélum og sjálfvirkum vinnustöðvum.Þeir tryggja samstilltan rekstur og stöðuga framleiðsluframleiðslu.Áreiðanleiki þeirra styður stöðugt framleiðsluferli.

2. Vinnuiðnaður

Í vinnslustöðvum stjórna PLC breytum eins og stigi, flæði og hitastigi.Þeir hjálpa til við að viðhalda stöðugum rekstrarskilyrðum.Þetta eftirlit bætir samkvæmni vöru og vinnsluöryggi.

3. Byggja sjálfvirknikerfi

PLC eru notuð til að stjórna lýsingu, loftræstingu og aðgangskerfum.Þeir gera miðlægu eftirliti með byggingarrekstri kleift.Þetta bætir orkunýtingu og kerfissamhæfingu.

4. Rafmagns- og veitukerfi

PLCs fylgjast með og stjórna raf- og veitubúnaði.Þeir styðja áreiðanlegan rekstur aðveitustöðva og meðferðaraðstöðu.Hröð viðbrögð þeirra bæta stöðugleika kerfisins.

5. Samgöngur og innviðir

PLCs stjórna merkja-, eftirlits- og hjálparkerfum.Þeir hjálpa til við að viðhalda öruggum og fyrirsjáanlegum rekstri.Þetta styður áreiðanleika innviða í stórum stíl.

PLC vs SCADA vs DCS

Parameter	PLC	SCADA	DCS
Aðalhlutverk	Bein stjórn	Eftirlit og eftirlit	Dreifð ferlistýring
Kerfisstig	Á sviði	Eftirlitsstig	Ferlisstig
Framkvæmd stjórna	Já	Nei	Já
Kerfisarkitektúr	Miðstýrt	Miðstýrt eftirlit	Dreift
Dæmigert eftirlitssvið	Vél eða klefi	Allt planta útsýni	Vinnslueiningar
Meðhöndlun gagna	Stjórna gögn	Gögn í stórum stíl	Eftirlit og gögn
Notendaviðmót	Lágmarks	Grafískt HMI	Innbyggt HMI
Kerfisflækjustig	Lágt til miðlungs	Miðlungs	Hátt
Netfíkn	Lágt	Hátt	Hátt
Stuðningur við offramboð	Takmarkað	Byggt á hugbúnaði	Innbyggður
Stækkunaraðferð	Modular I/O	Stærð hugbúnaðar	Dreifðir hnútar
Stillingar fókus	Rökfræðileg stjórn	Visualization	Samhæfing ferla
Viðhaldsáhersla	Vélbúnaðarlógík	Hugbúnaður og gögn	Kerfisbreiður
Samþættingarhlutverk	Stjórnhnút	Eftirlitslag	Kjarnastýrikerfi

Niðurstaða

PLCs vinna með því að lesa stöðugt inntak, vinnslu rökfræði og uppfæra úttak til að stjórna vélum nákvæmlega og stöðugt.Vélbúnaðaruppbygging þeirra, sveigjanlegar stýringargerðir og stöðluð forritunarmál gera þér kleift að hanna kerfi fyrir bæði lítil og stór sjálfvirkniverkefni.Með því að tengja skynjara og stýribúnað til að stjórna rökfræði, veita PLCs þér beina stjórn á ferlum.Áreiðanleiki þeirra, sveigjanleiki og víðtæk notkun þvert á atvinnugreinar gera þá að kjarnatækni í iðnaðar sjálfvirkni.
