Þrýstihnappsrofi útskýrður til að auðvelda nám

Þrýstihnapparofar gera þér kleift að stjórna rafrásum á einfaldan hátt með einni ýtu.Í þessari grein muntu læra hvað þrýstihnappsrofi er, hvernig hann virkar og helstu hlutar hans.Þú munt einnig skilja mismunandi gerðir út frá aðgerð, snertistillingu og stöng og kasti.Að auki munt þú sjá hvar þeir eru notaðir, hvernig þeir bera saman við aðra rofa og hvernig á að velja réttan.

Vörulisti

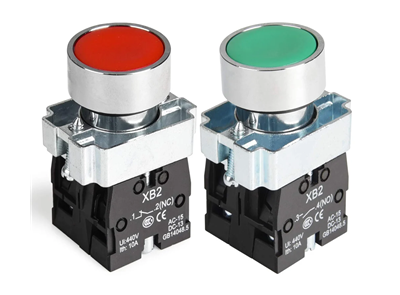

Mynd 1. Þrýstihnappsrofi

Hvað er þrýstihnappsrofi?

Þrýstihnappsrofi er einfalt rafmagnstæki sem notað er til að stjórna hringrás handvirkt með því að ýta á hnapp.Það er almennt að finna í stjórnborðum, vélum og rafeindatækjum þar sem skjótt notendainntak er krafist.Þessi tegund af rofi gerir notanda kleift að hefja, stöðva eða kveikja á aðgerð með einni ýtu.Það er hannað til að auðvelda notkun og áreiðanlega afköst í bæði aflmiklu og aflmiklu kerfi.

Þrýstihnapparofar eru mikið notaðir vegna þess að þeir veita beina og leiðandi stjórn.Þeir eru oft settir upp á spjöldum eða búnaði fyrir þægilegan aðgang.Þessir rofar eru fáanlegir í mismunandi stærðum, gerðum og efnum eftir notkun.Megintilgangur þeirra er að veita hraðvirka og skilvirka leið til að stjórna rafmagnsaðgerðum án flókinna tækja.

Vinnureglur þrýstihnappsrofa

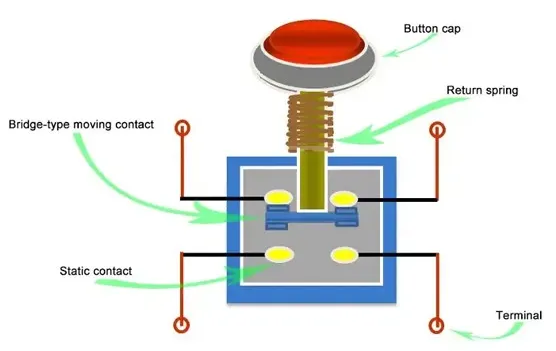

Mynd 2. Vinnubúnaður

Þrýstihnappsrofi virkar með því að breyta stöðu rafrásar þegar ýtt er á hnappinn.Þegar enginn kraftur er beitt er hringrásin áfram í sjálfgefnu ástandi, annað hvort opið eða lokað eftir hönnun.Með því að ýta á hnappinn beitir kraftur á innri vélbúnað, sem veldur því að rafmagnssnerturnar hreyfast.Þessi hreyfing leyfir annað hvort straumi að flæða eða stöðvar hann samstundis.

Þegar hnappinum er sleppt fer rofinn aftur í upprunalegt ástand og færir hringrásina aftur í sjálfgefið ástand.Þessi snögga umskipti tryggir áreiðanlega stjórn á rafmerkjum í rauntíma.Breytingin á snertistöðu hefur bein áhrif á straumflæði, sem gerir það að verkum að rofinn virkar sem stjórnpunktur í hringrásinni.Þessi einfalda aðgerð gerir þrýstihnappa rofa virka fyrir nákvæmar og endurteknar aðgerðir.

Íhlutir þrýstihnappsrofa

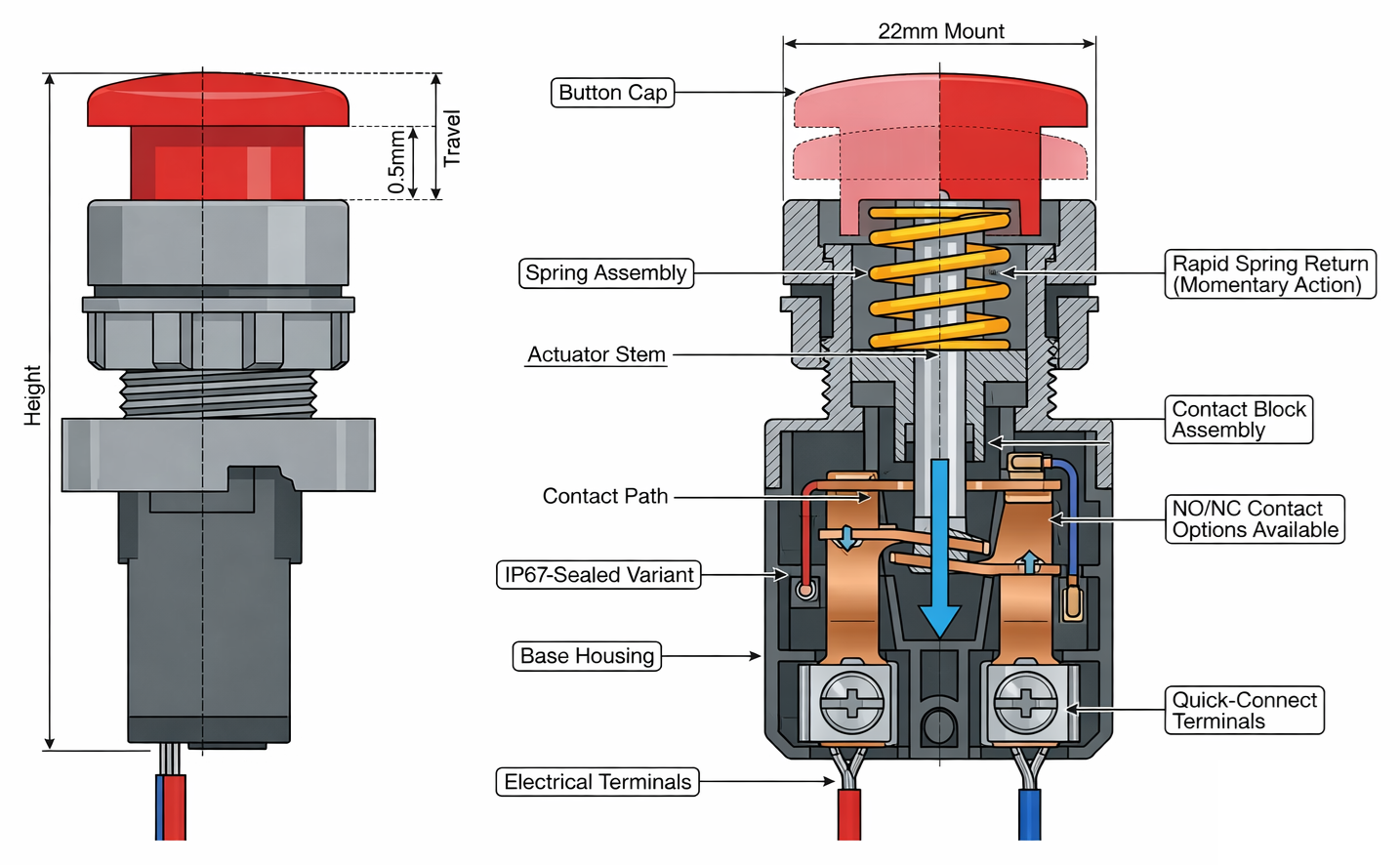

Mynd 3. Innri uppbygging þrýstihnapps

• Hnappalok (stýribúnaður)

Hnapphettan er sýnilegur hluti sem ýtir á til að stjórna rofanum.Það er hannað til að auðvelda snertingu og getur komið í mismunandi litum og gerðum til auðkenningar.Stýribúnaðurinn flytur kraftinn sem beitt er yfir á innri vélbúnaðinn.Hönnun þess tryggir mjúka og stöðuga pressuaðgerð við endurtekna notkun.

• Aftur vor

Afturfjöðurinn er ábyrgur fyrir því að hnappinn kemur aftur í upprunalega stöðu eftir að ýtt hefur verið á hann.Það geymir vélræna orku þegar það er þjappað og losar það þegar krafturinn er fjarlægður.Þetta tryggir að rofinn endurstillist hratt og áreiðanlega.Fjaðrið hjálpar einnig við að viðhalda stöðugri áþreifanleg endurgjöf meðan á notkun stendur.

• Hreyfandi tengiliður (Bridge Contact)

Hreyfanlegur tengiliður breytir stöðu þegar ýtt er á hnappinn.Það tengir eða aftengir rafmagnsleiðina inni í rofanum.Þessi hluti er hannaður fyrir endingu til að takast á við endurteknar snertingarlotur.Hreyfing þess ákvarðar beint hvort straumur flæðir í gegnum hringrásina.

• Static Contact

Stöðugi snertingin helst fastur inni í rofanum og þjónar sem tengipunktur fyrir hreyfanlega snertingu.Það myndar rafleiðina þegar snertingin snertir hann.Þessir tengiliðir eru venjulega gerðir úr leiðandi efnum fyrir skilvirkan straumflutning.Stöðug staða þeirra tryggir stöðuga skiptingu.

• Hafðu samband við Block Assembly

Snertiblokkin hýsir snertikerfið og styður rétta röðun.Það tryggir að hreyfanlegur og kyrrstæður tengiliðir hittist rétt meðan á notkun stendur.Þessi uppbygging hjálpar til við að viðhalda rafmagnsáreiðanleika og dregur úr sliti.Það gerir einnig kleift að skipta um mát í sumum rofahönnunum.

• Tengi (raftengingar)

Tengi eru ytri tengipunktar þar sem vír eru festir.Þeir gera kleift að samþætta rofann í rafrás.Þetta geta verið skrúfur, lóðmálmur eða fljóttengdar skautanna.Rétt úttakshönnun tryggir öruggar og stöðugar raftengingar.

• Húsnæði (hús/grunn)

Húsið umlykur alla innri íhluti og veitir vélrænni vernd.Það er venjulega gert úr endingargóðu plasti eða málmi.Húsið styður einnig uppsetningu á spjöldum eða girðingum.Það verndar innri hlutana gegn ryki, raka og vélrænni skemmdum.

Tegundir þrýstihnappa rofa

Byggt á rekstri

1. Augnabliks þrýstihnappsrofi

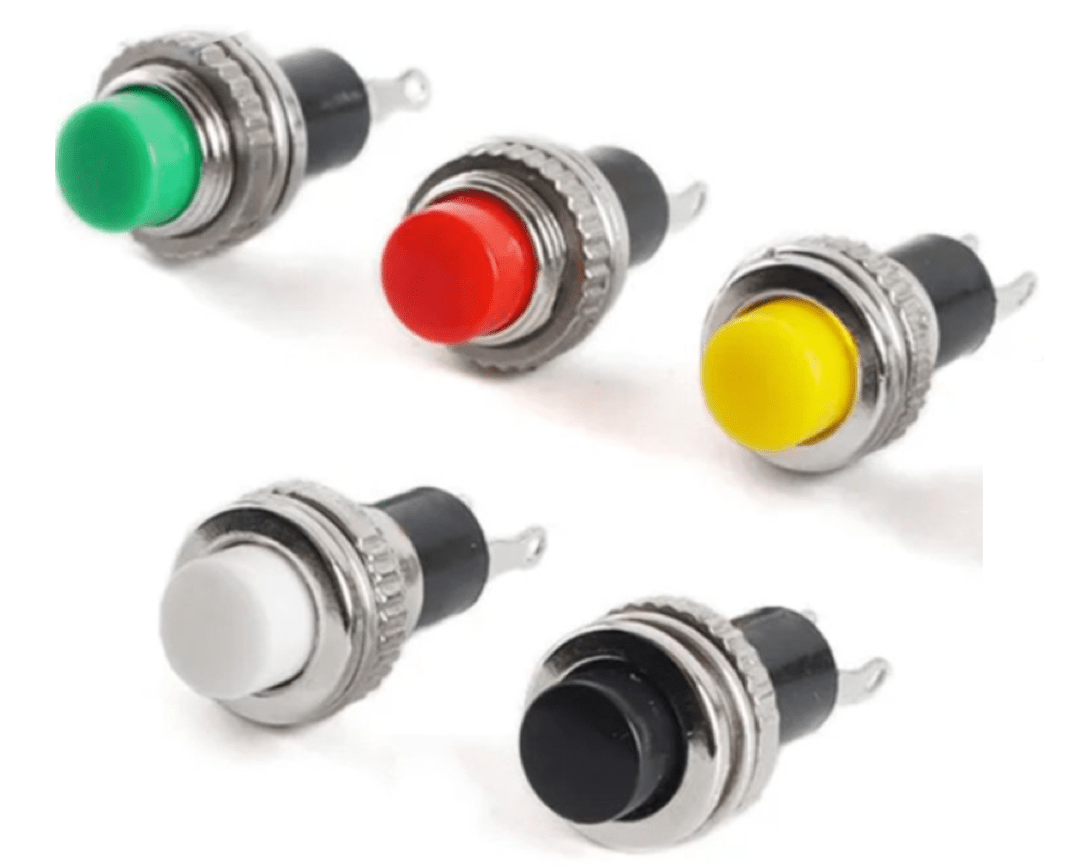

Mynd 4. Dæmi um stundarrofa

Augnabliks þrýstihnappsrofi er tegund rofa sem er aðeins virkur meðan ýtt er á hann.Þegar þrýstingurinn er fjarlægður fer hann sjálfkrafa aftur í upprunalegt ástand.Þessi hegðun er almennt notuð í forritum sem krefjast tímabundinnar virkjunar, eins og dyrabjöllur eða stjórnmerki.Fljótleg afturaðgerð tryggir nákvæma og stutta stjórn.

Þessir rofar eru hannaðir til að veita strax viðbrögð meðan á notkun stendur.Þrýstingsaðgerðin kallar á breytingu og með því að sleppa henni stöðvast aðgerðin samstundis.Þetta gerir þau hentug fyrir kerfi þar sem ekki er þörf á stöðugri virkjun.Einföld aðgerð þeirra og hröð endurstillingarhegðun gera þau mikið notuð í stjórnborðum og rafeindatækjum.

2. Lífandi (viðhaldið) þrýstihnappsrofi

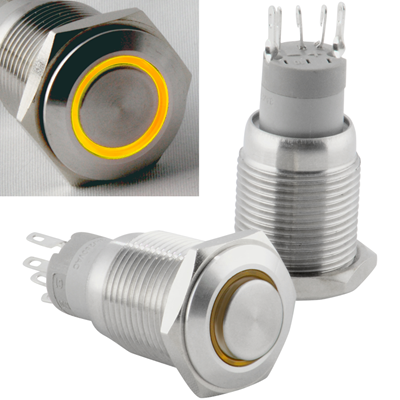

Mynd 5. Dæmi um læsingarrofa

Rofi með læsingarhnappi er tegund rofa sem helst í síðustu stöðu sinni eftir að ýtt er á hann.Þegar ýtt er einu sinni á hnappinn er hann virkur þar til ýtt er aftur á hann til að breyta stöðu hans.Þetta gerir rofanum kleift að viðhalda virkni sinni án stöðugs þrýstings.Það er almennt notað til að kveikja/slökkva á stjórn í rafkerfum.

Þessi tegund af rofi veitir stöðuga notkun fyrir forrit sem krefjast stöðugs ástands.Notandinn þarf ekki að halda hnappinum inni til að halda hringrásinni virkri.Með því að ýta aftur á hann breytist ástandið aftur, sem gerir það auðvelt að stjórna tækjum.Viðhaldshegðun þess er gagnleg við aflstýringu og rekstur búnaðar.

Byggt á tengiliðastillingu

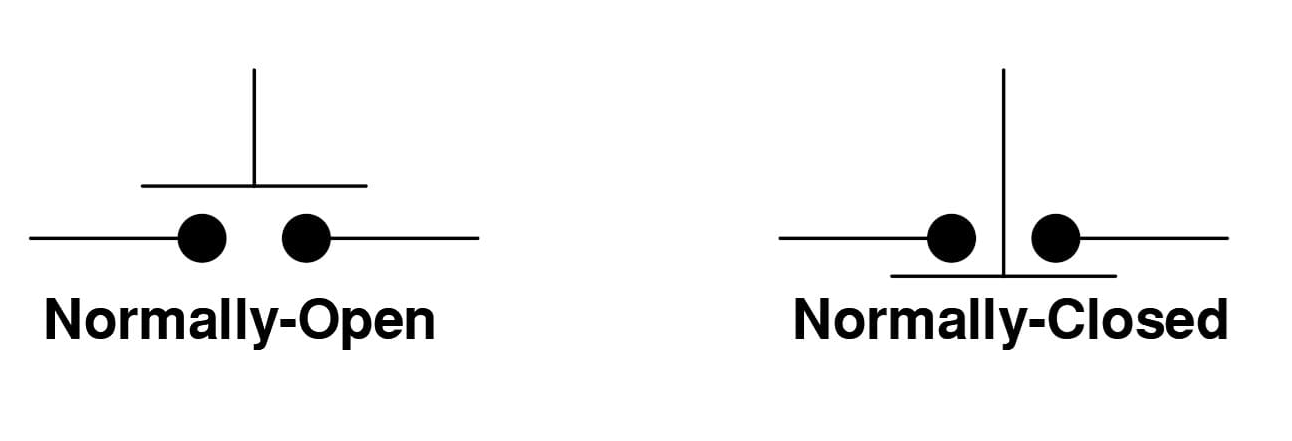

Mynd 6. NO vs NC skýringarmynd

1. Venjulega opið (NO)

Venjulega opinn þrýstihnappsrofi er tegund rofa þar sem hringrásin er opin í sjálfgefnu ástandi.Þetta þýðir að enginn straumur rennur fyrr en ýtt er á hnappinn.Þegar ýtt er á hnappinn lokast tengiliðir og leyfa straumi að fara í gegnum hringrásina.Þegar hún er sleppt fer hringrásin aftur í opið ástand.

Þessi tegund af stillingum er almennt notuð í stýrikerfum sem krefjast virkjunar aðeins þegar þörf krefur.Það tryggir að hringrásin haldist óvirk nema hún sé kveikt af notanda.Hegðunin er greinilega sýnd á dæmigerðum snertimyndum þar sem bilið lokast meðan á notkun stendur.Það er mikið notað í starthnappa og merkjainntak.

2. Venjulega lokað (NC)

Venjulega lokaður þrýstihnappsrofi er tegund rofa þar sem hringrásin er lokuð í sjálfgefnu ástandi.Þetta gerir straum kleift að flæða stöðugt þegar ekki er ýtt á hnappinn.Með því að ýta á hnappinn opnast hringrásin og straumflæðið truflar.Með því að sleppa hnappinum er lokað hringrásarástand endurheimt.

Þessi uppsetning er almennt notuð í öryggiskerfum og neyðarstöðvunaraðgerðum.Það tryggir að hringrásin haldist virk nema hún sé rofin viljandi.Breytingin á snertistöðu er greinilega sýnd í stöðluðum skýringarmyndum meðan á notkun stendur.Það er gagnlegt í forritum þar sem truflun á straumi er nauðsynleg til verndar.

Byggt á Pole and Throw

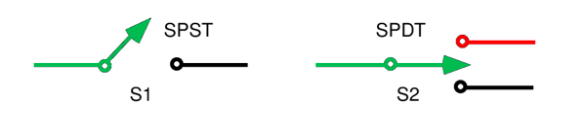

Mynd 7. SPST og SPDT skýringarmynd

SPST og SPDT eru einpólar rofastillingar sem stjórna einni rafrás.SPST (Single Pole Single Throw) rofi hefur eitt inntak og eitt úttak, sem gerir einfalda kveikja/slökkva stjórn.Það virkar sem grunnrofi sem annað hvort tengir eða aftengir hringrás.Þetta gerir það hentugt fyrir einfalt að skipta um verkefni.

SPDT (Single Pole Double Throw) rofi stjórnar einnig einni hringrás en gefur tvær mögulegar úttaksleiðir.Það gerir kleift að beina straumnum í eina af tveimur tengingum.Þetta gerir það gagnlegt til að velja á milli tveggja mismunandi hringrása eða stillinga.Skýringarmyndin sýnir venjulega eitt inntak sem skiptir á milli tveggja útganga.

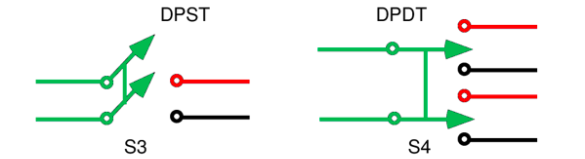

Mynd 8. DPST og DPDT skýringarmynd

DPST og DPDT eru tvípólar rofastillingar sem eru hannaðar til að stjórna mörgum hringrásum á sama tíma.DPST (Double Pole Single Throw) rofi getur stjórnað tveimur aðskildum hringrásum samtímis með einni aðgerð.Það gerir kleift að kveikja eða slökkva á báðum hringrásunum saman.Þetta er gagnlegt í forritum sem krefjast samstilltrar stjórnunar.

DPDT (Double Pole Double Throw) rofi stjórnar tveimur hringrásum og gefur tvær skiptileiðir fyrir hverja.Það gerir flóknari skipti með því að beina straumi á marga vegu.Þessi uppsetning er almennt notuð í snúningsrásum og háþróuðum stjórnkerfum.Skýringarmyndin sýnir venjulega tvo skauta sem skipta á milli tveggja úttakssetta.

Kostir og gallar við þrýstihnappa

Kostir þrýstihnappa rofa

• Einfalt og auðvelt í notkun

• Fljótur viðbragðstími

• Fyrirferðarlítil og plásssparandi hönnun

• Áreiðanlegt fyrir endurtekna notkun

• Fáanlegt í mörgum stærðum og gerðum

• Hentar bæði fyrir lág- og háorkukerfi

Takmarkanir þrýstihnappa rofa

• Takmörkuð stjórn miðað við flókna rofa

• Vélrænt slit með tímanum

• Krefst líkamlegra samskipta

• Gæti þurft vernd í erfiðu umhverfi

• Ekki tilvalið fyrir stöðuga skiptingu án stuðningsrása

Notkun þrýstihnappa rofa

1. Iðnaðarstjórnborð

Þrýstihnapparofar eru almennt notaðir í iðnaðarvélum fyrir ræsingu, stöðvun og endurstillingu.Þeir veita skjóta og beina stjórn fyrir rekstraraðila sem meðhöndla búnað.Skýr merking þeirra og litakóðun bæta öryggi og skilvirkni.Þessir rofar eru góðir fyrir áreiðanlega notkun vélarinnar.

2. Rafeindatækni

Mörg hversdagsleg tæki eins og tæki og græjur nota þrýstihnappa til að nota inntak notenda.Þeir gera kleift að stjórna aðgerðum auðveldlega án flókinna viðmóta.Fyrirferðarlítil stærð þeirra gerir þau hentug fyrir lítil rafeindatæki.Þeir bæta notagildi og þægindi.

3. Bifreiðakerfi

Þrýstihnappar eru notaðir í ökutækjum fyrir aðgerðir eins og ræsingu vélarinnar, virkjun flautunnar og stjórnkerfi.Þeir veita skjótan aðgang að nauðsynlegum aðgerðum við akstur.Ending þeirra tryggir áreiðanlega frammistöðu við mismunandi aðstæður.Þessir rofar auka stjórn ökumanns og þægindi.

4. Læknabúnaður

Lækningatæki nota þrýstihnapparofa fyrir nákvæmar og stýrðar aðgerðir.Þeir gera kleift að stjórna búnaði á öruggan og skilvirkan hátt.Viðbrögð þeirra eru mikilvæg í mismunandi aðstæðum.Hrein og lokuð hönnun er oft notuð til hreinlætis.

5. Heimilis sjálfvirknikerfi

Þrýstihnappar eru notaðir í snjallheimakerfum fyrir lýsingu, öryggi og tækjastýringu.Þeir bjóða upp á einfalt viðmót til að stjórna sjálfvirkum eiginleikum.Samþætting þeirra við rafeindakerfi gerir þau fjölhæf.Þeir bæta þægindi á nútíma heimilum.

6. Stjórn- og tækjabúnaðarkerfi

Í mæli- og stýrikerfum eru þrýstihnappar notaðir til að kveikja á aðgerðum og stilla stillingar.Þeir veita nákvæma handvirka inntak fyrir kerfisstýringu.Áreiðanleiki þeirra tryggir stöðugan árangur í viðkvæmum forritum.Þessir rofar eru mikið notaðir í prófunar- og eftirlitsuppsetningum.

Þrýstihnappsrofi vs skiptarofi vs vipparofi

Eiginleiki	Þrýstihnappur Skipta	Skipta rofi	Veltisrofi
Virkjunarkraftur	1,5–5 N dæmigert	2–6 N dæmigerð	2–5 N dæmigert
Ferðalengd	0,5–3 mm	2–6 mm	1,5–4 mm
Tegund aðgerða	Augnablik eða læsing	Aðeins viðhaldið	Aðeins viðhaldið
Rafmagnslíf	100.000–1.000.000 hringrásir	50.000–200.000 hringrásir	50.000–150.000 hringrásir
Vélrænt líf	Allt að 1.000.000+ þrýstir	100.000–500.000 breytir	100.000–300.000 þrýstir
Hafðu samband við einkunnir	0,1A–10A (lágt til miðlungs)	3A–20A (miðlungs of hátt)	6A–20A (miðlungs of hátt)
Festingargat Stærð	8mm, 12mm, 16mm, 22 mm	6mm–12mm dæmigerð	20mm-30mm rétthyrnd útskurður
Panel Þykkt	1–6 mm	1–5 mm	1–4 mm
Skiptihraði	<10 ms svar	10–20 ms	10–20 ms
Hafðu samband Viðnám	≤50 mΩ dæmigert	≤20 mΩ dæmigert	≤20 mΩ dæmigert
Lokunareinkunn	Allt að IP67/IP68 í boði	Venjulega IP40-IP65	Venjulega IP40-IP65
Lýsing Valkostur	Algengt (LED hringur/vísir)	Takmarkað	Algengt (baklýst tegundir)
Tegundir flugstöðva	Lóðmálmur, skrúfa, fljóttengd	Lóðmálmur, skrúfa	Hraðtenging, blað
Rekstrarhitastig	-25°C til +85°C dæmigerður	-20°C til +85°C	-20°C til +85°C

Niðurstaða

Þrýstihnapparofar bjóða upp á áreiðanlega og auðvelda leið til að stjórna rafrásum með einföldu handvirku inntaki.Rekstur þeirra byggist á grunnsnertihreyfingu, studd af vel skilgreindum innri íhlutum og ýmsum stillingum eins og augnabliks, læsingum, NO/NC og mismunandi stöng- og kasttegundum.Þeir eru mikið notaðir í atvinnugreinum vegna hraðvirkrar viðbragðs, samsettrar hönnunar og fjölhæfni, þrátt fyrir nokkrar takmarkanir eins og vélrænan slit.Val á rétta rofanum fer eftir rafeinkunnum, notkunargerð, umhverfi og byggingargæðum til að tryggja rétta afköst og langtímaáreiðanleika.
