Afgangsstraumsrofi (RCCB): Vinnureglur, gerðir, raflögn og samanburður

Í þessari grein muntu læra hvað RCCB er, hvernig það virkar og helstu hlutar í honum sem gera vernd mögulega.Þú munt líka skilja einkunnir þess, mismunandi gerðir, grunnhugmyndir um raflögn og hvernig það er í samanburði við aðra brotsjóa.Einnig er fjallað um hagnýt notkun í húsum, atvinnuhúsnæði, verksmiðjum og rakaviðkvæmum svæðum svo þú sjáir greinilega mikilvægi þess.

Vörulisti

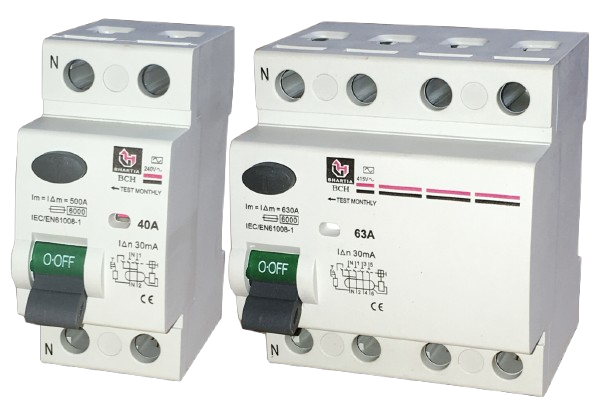

Mynd 1. Afgangsstraumsrofi (RCCB)

Hvað er afgangsstraumsrofi?

Afgangsstraumsrofi (RCCB) er rafmagnsöryggisbúnaður sem notaður er til að vernda þig fyrir raflosti og koma í veg fyrir eld af völdum lekastraums.Það athugar stöðugt strauminn sem flæðir í gegnum lifandi og hlutlausa víra og slekkur á rafmagninu þegar óöruggur munur greinist.Hugtakið afgangsstraumur þýðir lítið magn rafstraums sem sleppur út úr venjulegum hringrásarleið vegna einangrunargalla eða snertingar fyrir slysni.RCCB er almennt sett upp á heimilum, skrifstofum og iðnaðarplötum til að bæta rafmagnsöryggi.Megintilgangur þess er að aftengja rafmagnið hratt áður en skaði eða skemmdir verða.

Vinnureglur RCCB

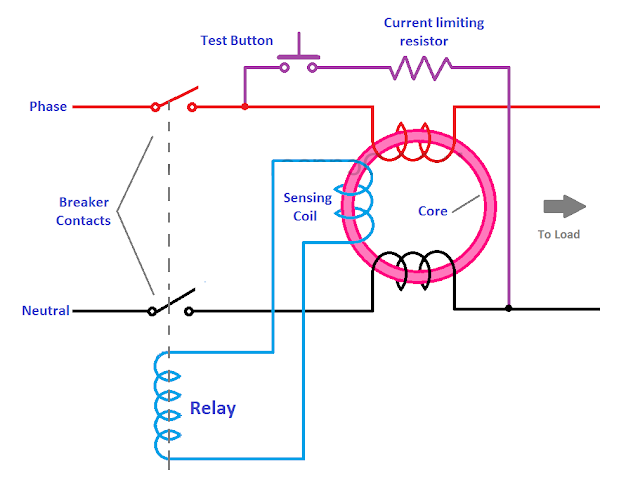

Mynd 2. Vinnureglur RCCB

RCCB virkar með því að fylgjast með jafnvægi straums milli fasa og hlutlausra leiðara.Við venjulegar aðstæður er straumurinn sem fer í gegnum fasavírinn jafn straumnum sem kemur aftur í gegnum hlutlausa vírinn.Ef einstaklingur snertir lifandi hluta eða lekaleið birtist, rennur einhver straumur til jarðar og skapar ójafnvægi.Skynjunarbúnaðurinn inni í RCCB skynjar þennan mun strax og virkjar útleysiskerfið.Þegar ójafnvægið fer yfir stillt næmni, aftengir rofinn hringrásina innan millisekúndna.Þessi skjóta viðbrögð dregur úr hættu á raflosti og eldsvoða.

Smíði RCCB

RCCB er smíðaður með nokkrum innri hlutum sem vinna saman að því að greina leka og trufla rafmagn á öruggan hátt.Þessum hlutum er þétt raðað inni í mótuðu einangrunarhólf fyrir endingu og vernd.

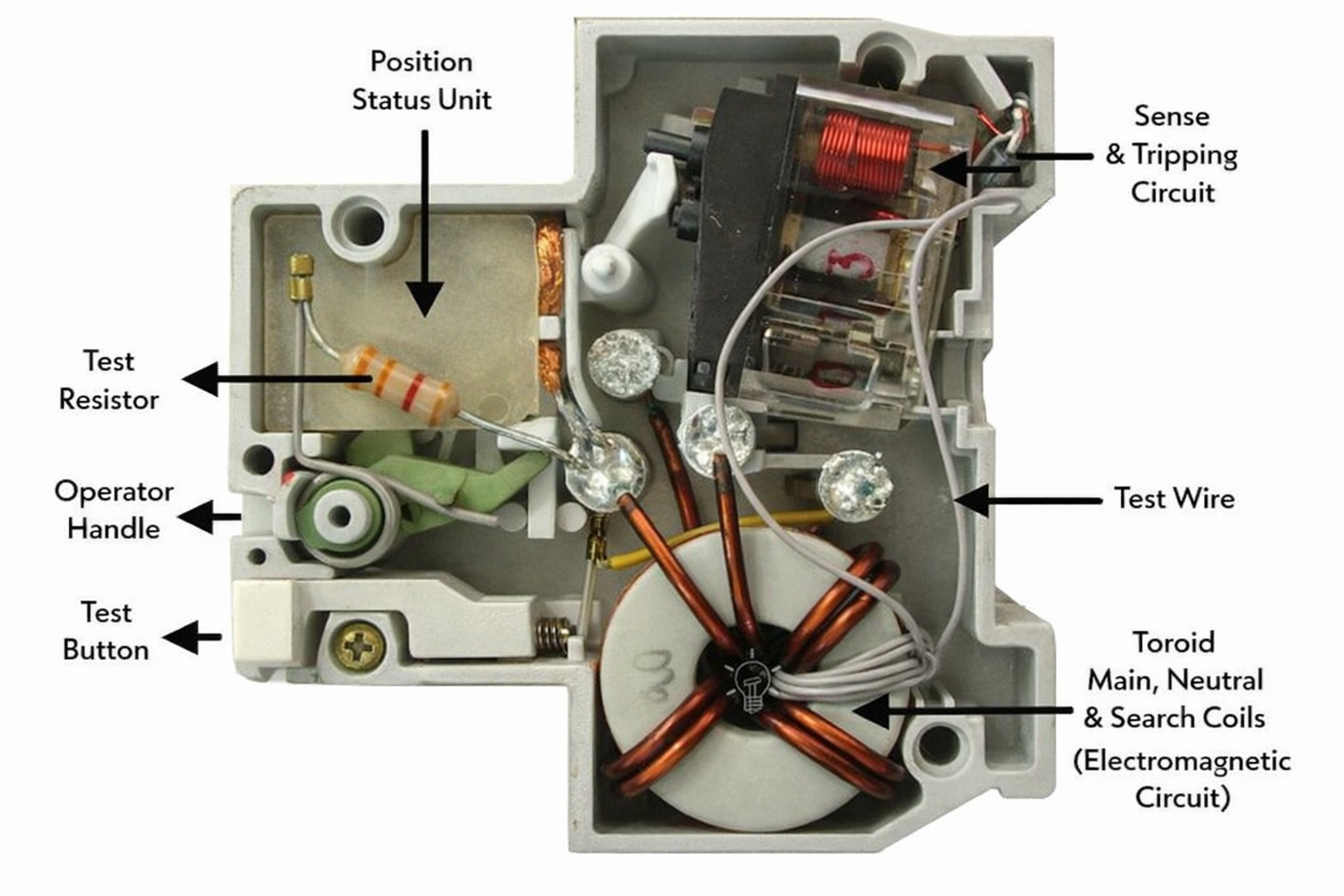

Mynd 3. Innri smíði RCCB

• Kjarni (toroidal Core)

Kjarninn er hringlaga segulhringur úr hágegndræpi efni.Það virkar sem aðal skynjunarmiðillinn þar sem fasa og hlutlausir leiðarar fara í gegnum.Þessi kjarni hjálpar til við að greina segulmagnaðir ójafnvægi þegar lekastraumur á sér stað.

• Skynspóla

Skynjaspólan er vafið um hringlaga kjarna og ber ábyrgð á því að greina breytingar á segulflæði.Þegar ójafnvægi kemur fram myndar það lítið rafmerki.Þetta merki er síðan notað til að kveikja á útleysingarbúnaðinum.

• Relay / Útfall vélbúnaður

Relayið tekur við merki frá skynjunarspólunni og opnar rafrásarsnerturnar vélrænt.Það er hannað fyrir hröð viðbrögð til að tryggja tafarlausa aftengingu.Þessi hluti kemur í veg fyrir langvarandi útsetningu fyrir hættulegum straumleka.

• Prófunarhnappur

Prófunarhnappurinn er handvirkur öryggisbúnaður sem staðsettur er á framhliðinni.Með því að ýta á hann myndast lítill gervi lekastraumur til að athuga hvort RCCB leysist rétt.Það hjálpar til við að sannreyna að verndarkerfið virki rétt.

• Handfang rekstraraðila

Stjórnandahandfangið gerir kleift að kveikja eða slökkva á RCCB handvirkt.Það endurstillir einnig rofann eftir ferðaatburð.Þetta handfang veitir stjórn og sýnilega stöðuvísun.

RCCB einkunnir og forskriftir

Parameter	Tæknilýsing
Metstraumur (inn)	16 A, 25 A, 40 A, 63 A
Næmi / metinn afgangsstraumur (IΔn)	10 mA, 30 mA, 100 mA, 300 mA
Málspenna	230 V / 240 V (einfasa), 400 V / 415 V (þrífasa)
Tíðni	50 Hz / 60 Hz
Fjöldi Pólverja	2 póla, 4 póla
Brotgeta	6 kA – 10 kA
Rekstrartími	≤ 30 ms
Einangrunarspenna (Ui)	500 V
Impuls standist spennu	4 kV
Vélrænt líf	10.000 aðgerðir
Rafmagnslíf	5.000 aðgerðir
Verndunargráða	IP20 / IP40
Gerð uppsetningar	DIN járnbraut
Staðlað samræmi	IEC 61008-1
Rekstrarhitastig umhverfisins	−5°C til +40°C

Tegundir afgangsstraumsrofa

Gerð AC RCCB

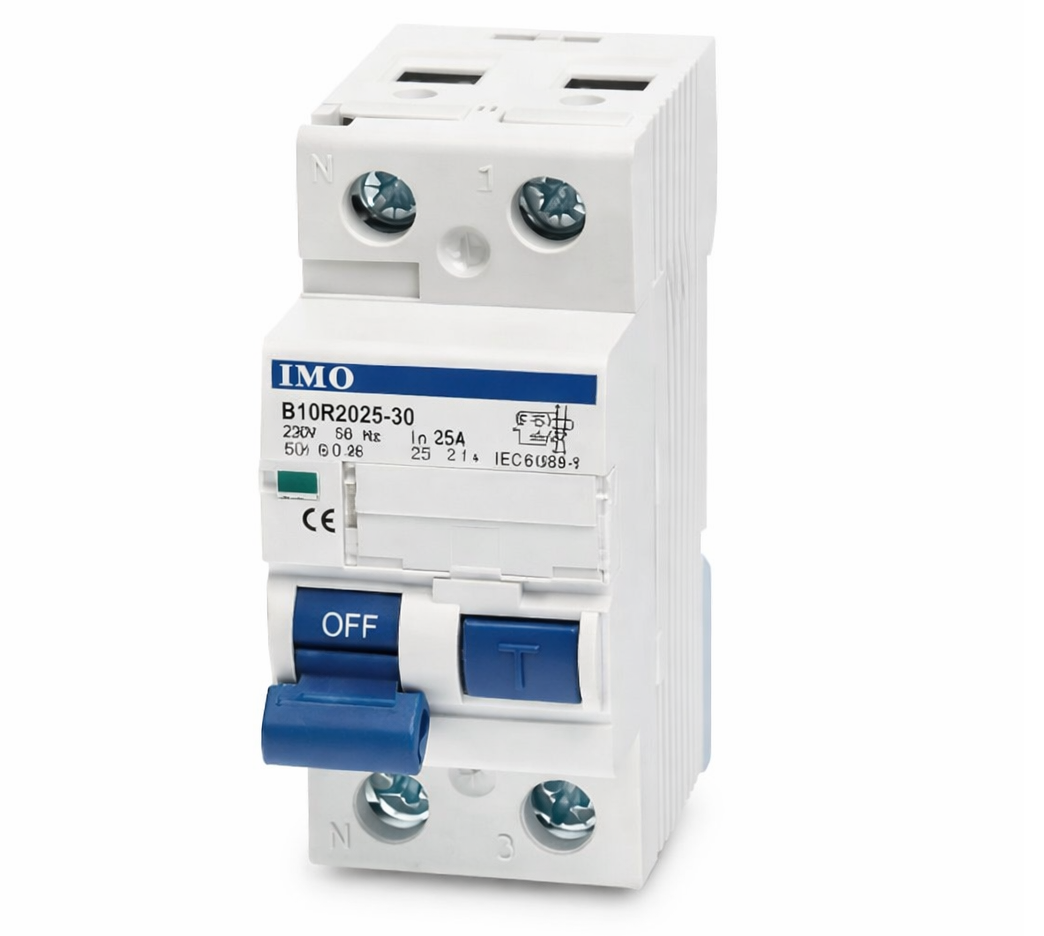

Mynd 4. Gerð AC RCCB

A tegund AC RCCB er verndarbúnaður hannaður til að greina eingöngu hreinan riðstraumsleka (AC).Það virkar þegar sinuslaga AC bilunarstraumur rennur til jarðar vegna einangrunarbilunar eða snertingar fyrir slysni.Á myndinni er tækið sýnt tengt við venjulegt hleðslutæki þar sem aðeins eru notuð einföld rafstraumstæki.Þessi tegund er almennt sett upp í ljósarásum, viftum og einföldum raflagnarkerfum til heimilisnota.Það bregst hratt við skyndilegum AC leka og aftengir rafmagnið innan millisekúndna.Gerð AC RCCBs henta fyrir umhverfi þar sem engir rafeindabreytir eða DC-framleiðandi búnaður er til staðar.Vegna einbeittrar uppgötvunargetu veitir það hagkvæmt og áreiðanlegt öryggi fyrir grunn rafmagnsuppsetningar.

Gerðu A RCCB

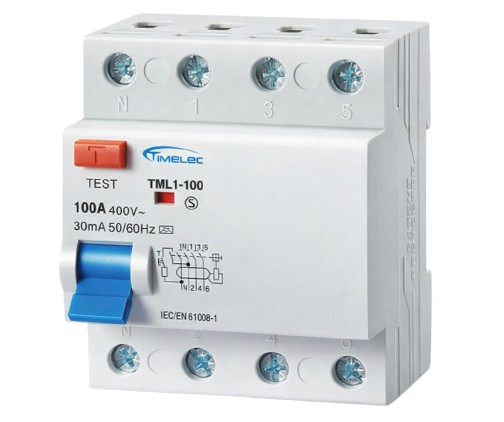

Mynd 5. Gerð A RCCB

A RCCB er öryggisrofi sem getur greint bæði hreinan AC leka og púlsandi jafnstraum (DC) leka.Það er hannað fyrir rafrásir sem innihalda rafeindatæki sem geta myndað litla DC íhluti.Á myndinni er RCCB tengdur við blandað heimilis- og skrifstofuhleðslu eins og þvottavélar, tölvur og LED ljósakerfi.Þessi tegund bætir vernd þar sem nútíma rafeindatækni kemur við sögu vegna þess að hún skynjar óreglulegar straumbylgjuform.Rafstýringar af gerð A bregðast fljótt við lekavillum án þess að verða fyrir áhrifum af minniháttar rafhljóði.Þeir eru mikið notaðir í íbúðar- og atvinnuhúsnæði þar sem drif með breytilegum hraða eða skiptiaflgjafar eru til staðar.Víðtækari greiningargeta þess gerir hann fjölhæfari en AC-eingöngu módel í nútíma rafkerfum.

Gerð B RCCB

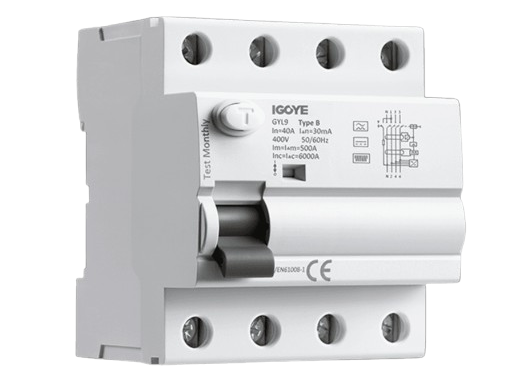

Mynd 6. Tegund B RCCB

A Type B RCCB er háþróað afgangsstraumstæki sem getur greint AC, púlsandi DC, slétt DC og hátíðni lekastrauma.Það er hannað fyrir flókin rafkerfi sem fela í sér invertera, breytilega tíðni drif og hleðslustöðvar fyrir rafbíla.Á myndinni er RCCB sýnd í fjölfasa uppsetningu sem er tengdur við iðnaðar- og hátæknibúnað.Þessi tegund viðheldur áreiðanlegu útleysi jafnvel þegar lekastraumar eru ólínulegir eða samfelldir.Gerð B RCCB eru almennt notaðir í sólarorkukerfi, sjúkraaðstöðu og rafbílainnviði.Þeir veita hágæða öryggi í forritum þar sem rafeindabreytir og DC íhlutir eru mikilvægir.Vegna breitt uppgötvunarsviðs er það talið umfangsmesta RCCB flokkunin fyrir háþróaða uppsetningu.

RCCB raflögn og uppsetningarmynd

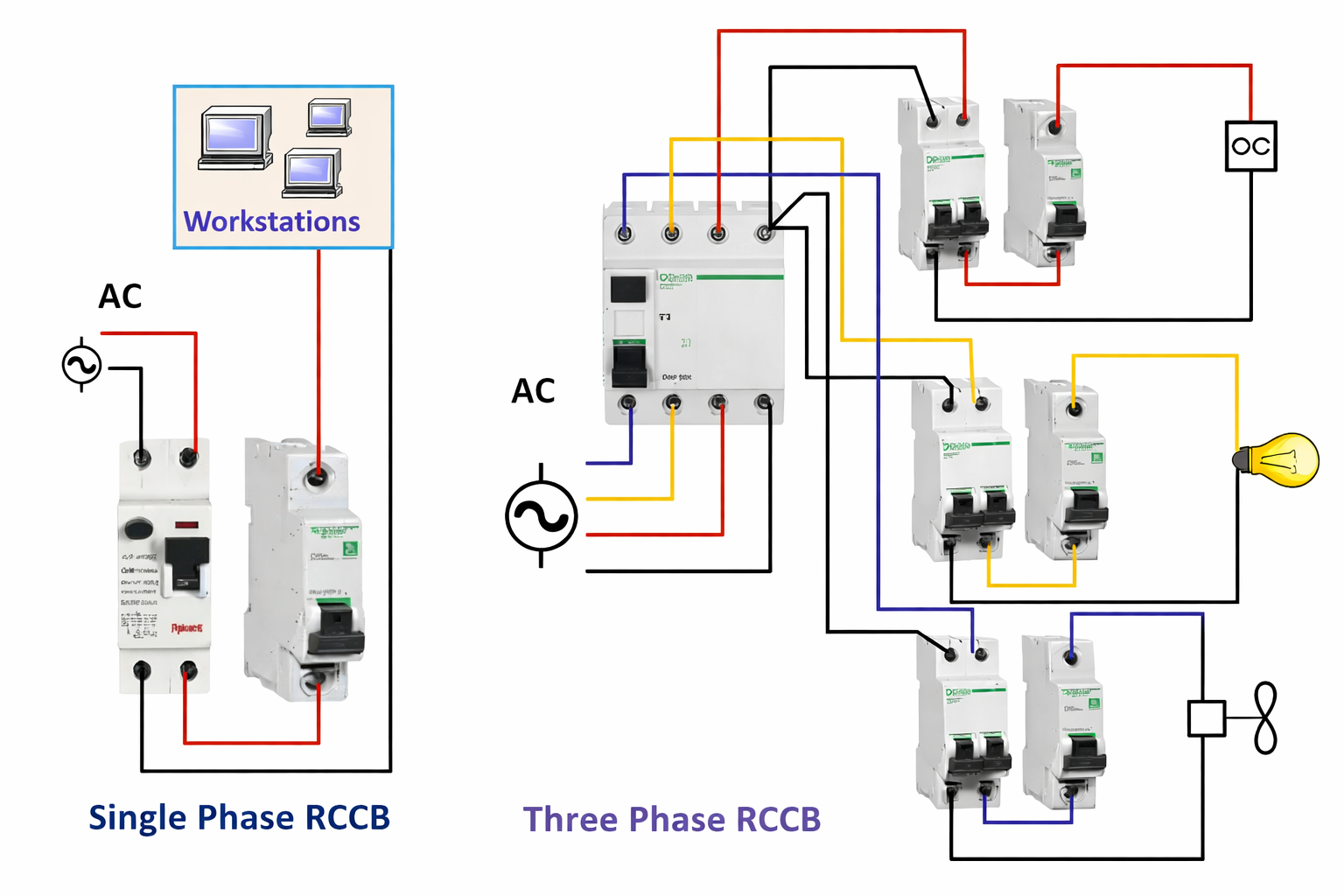

Mynd 7. RCCB raflögn og uppsetningarmynd

RCCB raflögn sýna hvernig tækið er tengt utanaðkomandi til að tryggja örugga notkun.Myndin sýnir bæði einfasa og þrífasa RCCB tengingar, þar sem fasa og hlutlaus leiðarar fara í gegnum tengi tækisins áður en þeir ná álag.Rétt stöðvunarstefna er mikilvæg vegna þess að baksnúningur í beinni og hlutlausri stöðu getur valdið óviðeigandi hegðun.

Í einfasa kerfum eru tveir skautar notaðir en þriggja fasa kerfi þurfa venjulega fjóra póla að meðtöldum hlutlausum.Skýringarmyndin sýnir einnig dreifingu rafrása á mismunandi álag eftir RCCB.Rétt raflögn tryggir nákvæma lekaleit og kemur í veg fyrir rangar ferðir.Þessar uppsetningarskýringar þjóna sem sjónræn leiðbeining fyrir örugga og staðlaða uppsetningu rafmagnstöflu.

RCCB vs MCB vs ELCB

Þessi tæki eru oft borin saman vegna þess að þau eru öll hringrásarvörn verkfæri sem finnast í rafmagnstöflum.Hins vegar verja þeir gegn mismunandi gerðir rafmagnsbilana.

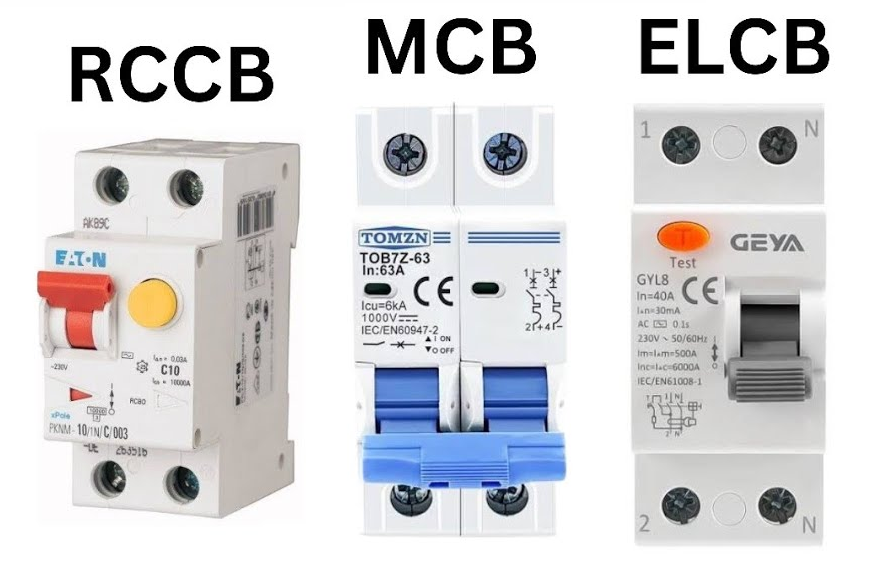

Mynd 8. RCCB vs MCB vs ELCB

Parameter	RCCB	MCB	ELCB
Aðalhlutverk	Ferðir á lekastraumi venjulega 10–300 mA	Ferðir á yfirstraumi venjulega 6–63 A	Ferðir á jarðspennu venjulega 40–60 V
Þröskuldur fyrir raflostvörn	Algengt persónuverndarstig 30 mA	Enginn skilgreindur áfallaþröskuldur	Dæmigert höggsvið 50 mA – 300 mA
Ofhleðsluferðasvið	Ekki metið fyrir ofhleðslustraum	Hitaferð ca.1,13–1,45 × inn	Ekki metið fyrir ofhleðslustraum
Skammhlaupsferðasvið	Engin segulskammhlaupsferð	Segulferð ca.5–10 × inn	Engin segulskammhlaupsferð
Tegund bilunargreiningar	Núverandi ójafnvægi milli fasa og hlutlauss	Ofgnótt línustraums umfram nafngildi	Spennuhækkun milli jarðar og hlutlauss
Rekstrarspenna	230 V / 400 V AC	230 V / 400 V AC	230 V AC
Dæmigert næmnistig	10 mA, 30 mA, 100 mA, 300 mA	Ekki gefið upp í mA	30 mA – 300 mA
Svartími	≤ 30 ms við 30 mA	100–500 ms eftir bilun	100–300 ms dæmigerð
Metið núverandi svið	16 A – 100 A	1 A – 125 A	16 A – 63 A
Tíðni	50/60 Hz	50/60 Hz	50/60 Hz
Raflagnarleiðarar nauðsynlegir	Fasi + Hlutlaus	Aðeins áfangi (hlutlaus valfrjáls í DP)	Fasi + Jörð
Staðlað tilvísun	IEC 61008-1	IEC 60898-1	IEC 61008 / eldri IEC 1008
Vélrænt líf	10.000 aðgerðir dæmigerðar	20.000 aðgerðir dæmigerðar	8.000–10.000 aðgerðir
Brotgeta	6 kA – 10 kA	4,5 kA – 10 kA	3 kA – 6 kA
Sameiginlegur uppsetningarstaður	Aðalúthlutunarráð	Útibú hringrásarlína	Eldri jarðtengingarplötur

RCCB vs RCBO

Þessi hluti ber saman RCCB og RCBO vegna þess að báðir eru nútíma öryggisbrjótar, en þeir veita mismunandi stig verndar.

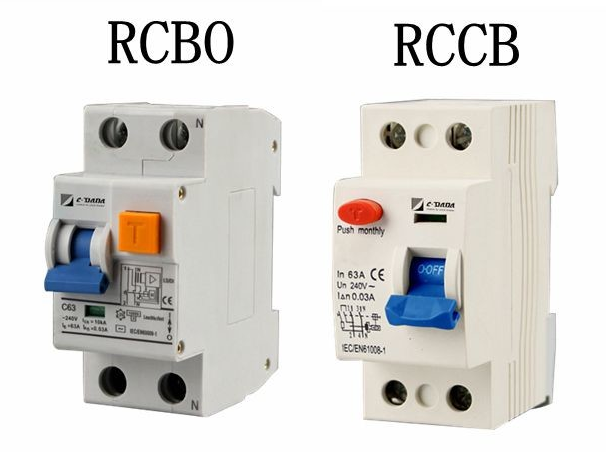

Mynd 9. RCCB vs RCBO

Eiginleikar	RCCB	RCBO
Fullt nafn	Afgangsstraumsrofi	Afgangsstraumsrofi með yfirstraumi
Lekaferðarnæmi	10 mA, 30 mA, 100 mA, 300 mA	10 mA, 30 mA, 100 mA, 300 mA
Ofhleðsluferðasvið	Ekki metið fyrir ofhleðslustraum	Hitaferð ca.1,13–1,45 × inn
Skammhlaupsferðasvið	Enginn segulmagnaður skammhlaupsþáttur	Segulferð ca.5–10 × inn
Metið núverandi svið	16 A – 100 A	6 A – 63 A
Rekstrarspenna	230 V / 400 V AC	230 V / 400 V AC
Tíðni	50/60 Hz	50/60 Hz
Fjöldi Pólverja	2P, 4P	1P+N, 2P
Dæmigert einingabreidd (DIN)	36–72 mm	18–36 mm
Viðbragðstími (leki)	≤ 30 ms við 30 mA	≤ 30 ms við 30 mA
Brotgeta	6 kA – 10 kA	4,5 kA – 10 kA
Staðlað tilvísun	IEC 61008-1	IEC 61009-1
Vélrænt líf	10.000 aðgerðir dæmigerðar	10.000–20.000 aðgerðir dæmigerðar
Dæmigerður uppsetningarstaður	Aðalúthlutunarráð	Lokagrein hringrás
Verndunarvernd	Aðeins jarðlekabilanir	Leki + ofhleðsla + skammhlaup

Notkun afgangsstraumsrofa

1. Dvalarheimili

RCCB eru settir upp í heimilisdreifingarborðum til að draga úr hættu á raflosti vegna skemmdra raflagna eða bilaðra tækja.Þeir fylgjast með leka í ljósa- og innstungurásum sem notaðar eru á hverjum degi.Þetta bætir við auka öryggislagi fyrir venjulega rafmagnsnotkun heima.

2. Atvinnuhúsnæði

Verslunarrými eins og skrifstofur, verslunarmiðstöðvar og almenningsaðstaða nota RCCB til að bæta rafmagnsöryggi fyrir farþega.Þeir draga úr hættu á rafmagnsslysum á umferðarmiklum svæðum.Hratt sleppihæfileiki þeirra styður samræmi við öryggisstaðla.

3. Iðnaðarmannvirki

Iðjuver og verkstæði nota RCCB til að stjórna lekaáhættu í kringum vélar og vélknúinn búnað.Þeir hjálpa til við að viðhalda öruggari vinnuskilyrðum þar sem rafmagnsálag er mikið.Þetta stuðlar að stöðugri og öruggari kerfisrekstri.

4. Blaut- og útisvæði

Staðsetningar sem verða fyrir raka, þar á meðal baðherbergi, eldhús, sundlaugar og utanhússuppsetningar, nota venjulega RCCB vegna meiri leka.Þessu umhverfi er hættara við bilun í einangrun og snertingu fyrir slysni.RCCBs veita frekari rafvörn við slíkar aðstæður.

Niðurstaða

RCCBs hjálpa til við að halda þér öruggum með því að athuga stöðugt straumflæðið og slíta rafmagnið þegar leki kemur fram.Innri íhlutir þeirra, rétt einkunnir og gerðir eins og AC, A og B gera þér kleift að passa rétta tækið við rafkerfið þitt.Að þekkja réttar raflögn og muninn á RCCB, MCB, ELCB og RCBO hjálpar þér að velja betri vörn.Vegna þess að þeir bregðast hratt við og virka í mörgum umhverfi, eru RCCB áfram mikilvægur hluti af daglegu rafmagnsöryggi.
