Viðnám og leiðni: Einföld leiðarvísir um rafstraumstreymi í hringrásum

Þessi handbók hjálpar þér að skilja tvo grunn hluti í rafmagni: viðnám og leiðni.Viðnám þýðir hversu mikið eitthvað reynir að stöðva rafmagn.Leiðni þýðir hversu auðveldlega rafmagn getur farið í gegnum.Þú munt læra hvað þessi orð þýða, hvernig á að nota einfaldar formúlur og hvernig þau vinna í mismunandi tegundum hringrásar.Leiðbeiningarnar sýna einnig hvernig hlutir eins og efnið, stærð, hitastig og segull geta breytt því hvernig rafmagn rennur.Ef þú ert nýr í rafeindatækni eða vilt bara skilja hvernig rafstraumur virkar í vírum og tækjum, mun þessi handbók hjálpa til við að gera hlutina skýrar.

Vörulisti

Að skilja viðnám og leiðni

Hvað er viðnám?

Viðnám er hversu mikið efni reynir að koma í veg fyrir að rafstraumur streymi í gegnum hann.Þegar rafmagn fer í gegnum vír eða annað efni samanstendur það í raun af örsmáum agnum sem kallast rafeindir.Þessar rafeindir lenda í atómum og öðrum litlum hlutum inni í efninu.Í hvert skipti sem þeir lenda í einhverju hægja þeir aðeins á.Þessi hægagangur gerir það erfiðara fyrir rafmagn að halda áfram að hreyfa sig.Sumt af orkunni frá rafeindum sem hreyfast breytast í hita.Þess vegna geta vírar hlýtt þegar rafmagn rennur í gegnum þær.Táknið fyrir viðnám er R og það er mjög mikilvægt að tryggja að rafmagn rennur á öruggan og réttan hátt í hringrás.

Sum efni hafa litla viðnám, sem þýðir að rafmagn getur farið auðveldlega í gegnum þau.Kopar og silfur eru tvö frábær dæmi.Þess vegna notum við þau í vír og rafmagnshlutum, þeir láta rafmagn fara í gegn án mikilla vandræða.Önnur efni, eins og gúmmí eða gler, hafa mikla mótstöðu.Rafmagn á erfitt með að fara í gegnum þau, svo þau eru notuð til að stöðva straum.Þetta er kallað einangrunarefni.Að vita hvort efni hefur mikla eða litla viðnám hjálpar þér að ákveða hvernig á að byggja upp örugg og gagnleg rafkerfi.

Hvað er leiðni?

Leiðni er andstæða viðnáms.Það segir okkur hversu auðveldlega rafmagn getur streymt í gegnum efni.Ef efni hefur mikla leiðni færist rafmagn í gegnum það fljótt og án þess að hægja á sér.Leiðni er sýnd með stafnum G, og það er mikilvæg hugmynd í rafmagni, rétt eins og viðnám er.Málmar eins og kopar og ál hafa mikla leiðni.Þetta þýðir að rafeindir þeirra geta hreyft sig frjálslega, sem gerir þær mjög góðar við að bera rafstraum.Vegna þessa eru þeir oft notaðir í raflínum, vírum og rafrænum hlutum.Það hjálpar þeim einnig að laga vandamál í hringrásum eða skipuleggja ný kerfi.Að skilja hversu auðveldlega rafmagn fer í gegnum efni hjálpar til við að tryggja að hlutirnir virki rétt og sóa ekki orku.

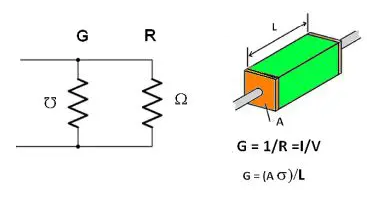

Mynd 2. Leiðni og viðnám í rafrásum

Formúlur fyrir mótstöðu og leiðni

Viðnámsformúlur

Viðnám er leið til að mæla hversu mikið efni hægir á rafstraumi.Það eru tvær meginformúlur til að finna viðnám og hver og einn er gagnlegur við mismunandi aðstæður.

Í þessari formúlu þýðir r mótspyrna, ρ (gríska stafurinn „rho“) er viðnám efnisins, l er lengd vírsins og A er þykkt vírsins eða þversniðssvæði.Efni með hærri viðnám hægir á straumnum meira.Ef vírinn er lengri gefur hann meiri mótstöðu vegna þess að straumurinn þarf að ferðast lengra.Þynnri vír gerir það einnig erfiðara fyrir strauminn að komast í gegnum.Svo, langur og horaður vír hefur meiri mótstöðu en stutt og þykkt úr sama efni.Þessi formúla er oft notuð við hönnun rafkerfa eða velur rétta tegund vír.

Þetta er önnur leið til að reikna viðnám með því að nota hluti sem þú getur mælt: spennu (v) og straum (i).Þessi regla er kölluð lög Ohm.Ef þú veist hversu mikil spenna er yfir tæki og hversu mikill straumur gengur í gegnum það geturðu skipt spennunni með straumnum til að finna viðnám.Þetta er mjög gagnlegt þegar þú þekkir ekki eiginleika efnisins en getur tekið einfaldar mælingar með tól eins og multimeter.Hafðu í huga að viðnám getur breyst ef hitastigið breytist.Til dæmis standast sum efni rafmagn meira þegar þau verða heit.

Leiðniformúla

Leiðni segir okkur hið gagnstæða viðnám, það sýnir hversu auðveldlega rafmagn getur streymt í gegnum eitthvað.Því hærra sem leiðni er, því auðveldara er rennslið.

Í þessari formúlu er G leiðni og R er mótspyrna.Það er einföld regla: Ef viðnám er mikil, er leiðni lítil og ef viðnám er lítið er leiðni mikil.Leiðni er gagnleg þegar þú vinnur með hringrásir sem hafa margar leiðir til að ferðast um (þetta eru kallaðar samsíða hringrásir).Í þeim tilvikum er auðveldara að bæta við leiðni hvers hluta frekar en viðnámsins.Þetta gerir lausn vandamála hraðar og hjálpar þegar þú smíðar eða lagfæringar á hringrásum.

Viðnám í samhliða hringrásum

Í rafrásum eru viðnám hlutar sem hægja á rafmagni.Hvernig þessir viðnám eru tengdir skiptir miklu máli hvernig rafmagn fer í gegnum hringrásina.Í samhliða hringrás eru viðnámin tengd hlið við hlið.Þetta þýðir að hver viðnám hefur sína leið fyrir rafmagnið til að ferðast um.Þegar þú bætir við fleiri mótspyrnum í hringrás af þessu tagi gerist eitthvað áhugavert: heildarviðnám verður í raun minni, ekki stærra.Hugsaðu um það eins og að bæta fleiri brautir við veg.Með fleiri brautum getur umferð hreyft sig auðveldara.Á sama hátt, með því að bæta við fleiri viðnám samhliða gefur rafmagn fleiri slóðir til að fylgja, svo það rennur auðveldara og mætir minni mótstöðu.

Við getum fundið heildarþolið í samsíða hringrás með þessari formúlu:

Þetta þýðir bara: Bættu við „öfugum“ (eða 1 deilt með hverjum viðnám) og taktu síðan andhverfu þess til að fá heildarþol.Útkoman er alltaf minni en minnsti viðnám í hópnum.Þetta er mjög gagnlegt þegar við viljum að rafmagn hreyfist auðveldlega, eins og í raforkukerfum, raflögn eða hröðum rafeindatækjum.Minni mótspyrna þýðir að minni orka tapast.

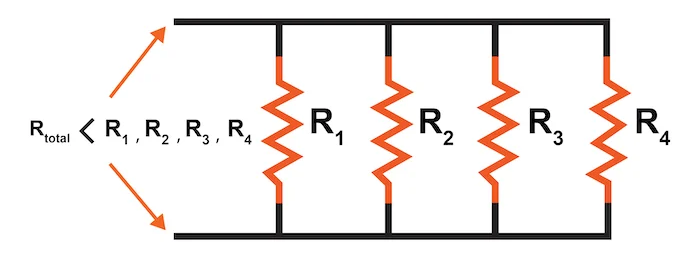

Mynd 3. Samhliða hringrás með fjórum viðnám

Skýringarmyndin sýnir samsíða hringrás með fjórum viðnámum, sem heitir R1, R2, R3 og R4.Þú getur séð að hver viðnám er tengt á milli sömu tveggja víranna, einn á toppnum og einn á botninum.Það þýðir að rafmagn getur farið í gegnum hvaða viðnám sem er án þess að þurfa að fara í gegnum hina.Bylgjaðar appelsínugular línur eru viðnám og svörtu línurnar eru vír sem bera rafmagn.Á vinstri hlið myndarinnar minnir það okkur á að heildarþolið er minni en einhver einstaka viðnám í hringrásinni.Þetta er ein lykilhugmyndin um hvernig samsíða hringrás virkar.

Viðnám í röð hringrás

Í rafrásum er hægt að raða viðnám í ýmsum stillingum, ein algengasta er röð tenging.Í röð hringrás eru viðnámin tengd enda-til-endir þannig að það er aðeins ein leið fyrir strauminn að flæða.Þetta þýðir að rafstraumurinn sem lætur aflgjafann verður að fara í gegnum hvern viðnám í röð áður en hann snýr aftur til upprunans.Heildarþol í röð hringrás er reiknuð með því að bæta saman einstökum viðnám allra viðnámanna í lykkjunni.Þetta er tjáð með formúlunni:

Þessi meginregla sýnir að eftir því sem fleiri viðnám er bætt við í röð eykst heildarþolið.Hærri heildarþol hefur í för með sér lægri straum sem streymir um hringrásina, samkvæmt lögum Ohm (V = IR).Þessi hegðun er gagnleg í spennuskiptum sem þurfa sérstaka spennu lækkar yfir mismunandi íhluti.

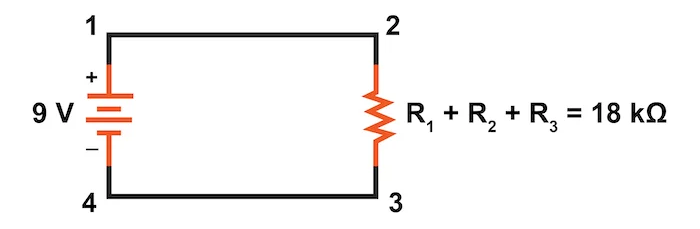

Mynd 4. Ristill hringrás

Skýringarmyndin hér að ofan sýnir einfalda röð hringrás sem samanstendur af 9 volta rafhlöðu og þremur mótspyrnum sem eru merktir R1, R2 og R3.Viðnámin eru ekki sýnd hvert fyrir sig en eru sameiginlega táknuð milli liða 2 og 3, með samtals jafngildri viðnám 18 kΩ.Rafhlaðan er tengd milli punkta 1 og 4, með jákvæðu flugstöðinni við lið 1 og neikvæða flugstöðina á 4. punkti, og staðfestir stefnu núverandi rennslis réttsælis í gegnum hringrásina.

Straumurinn í þessari hringrás rennur frá jákvæðu flugstöðinni á rafhlöðunni (lið 1), í gegnum röð tengda viðnám (frá punkti 2 að punkti 3), og að lokum aftur í neikvæða flugstöð rafhlöðunnar (punktur 4).Þar sem allir viðnám eru í röð fer sama magn af straumi í gegnum hverja viðnám.Spennufallið yfir allt viðnámsnetið jafngildir rafhlöðuspennunni, sem er 9 V.

Leiðni í samhliða hringrásum

Í rafrásum er leiðni (táknað með G) mælikvarði á hversu auðvelt rafmagn getur streymt í gegnum íhlut.Það er gagnkvæm viðnám (G = 1/R), sem þýðir að hærri leiðni felur í sér lægri viðnám og auðveldara straumstreymi.Þegar mörgum leiðandi þáttum (svo sem viðnámum eða leiðandi leiðum) er raðað samhliða, bætast einstök leiðni þeirra saman til að ákvarða heildarleiðni hringrásarinnar.Í samhliða hringrásarstillingu gerir hver leið kleift að streyma óháð hinum.Eftir því sem fleiri útibúum er bætt við, þá eykst hver með eigin leiðni, heildargeta hringrásarinnar til að framkvæma rafmagn eykst.Þetta er vegna þess að hver viðbótarstígur veitir aðra leið til núverandi, sem dregur í raun til að draga úr andstöðu við núverandi flæði.

Formúlan fyrir heildarleiðni í samhliða stillingu er:

Þetta samband er línulegt, sem þýðir að ef þú tvöfaldar fjölda sams konar útibúa tvöfaldarðu heildarleiðni.Þetta er í mótsögn við mótspyrnu samhliða, sem bætir við gagnkvæmni.

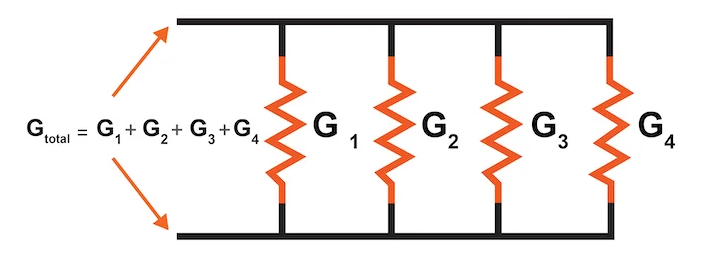

Mynd 5. Heildarleiðni í samhliða hringrás

Skýringarmyndin sýnir sjónrænt samsíða hringrás sem inniheldur fjórar leiðandi greinar merktar G₁, G₂, G₃ og G₄.Hver útibú samanstendur af einu viðnámslíku tákni sem táknar leiðni.Þessum greinum er raðað lóðrétt, hlið við hlið og allar eru tengdar efst og neðst við sameiginlega lárétta leiðara.Þessi uppbygging myndar klassískt samhliða skipulag, þar sem spenna yfir hverja grein er sú sama, en straumurinn skiptir í samræmi við leiðni hverrar leiðar.Vinstra megin við skýringarmyndina er jöfnu fyrir heildarleiðni sýnd:

Örvar frá jöfnupunkti beint til samsvarandi leiðara og styrkir þá hugmynd að hver leiðni stuðli að því að nota heildarleiðni.Þessi meginregla um samhliða leiðni er mikilvæg við hönnun skilvirkra rafkerfa, sérstaklega í forritum sem krefjast lítillar viðnáms og mikillar straumgetu.Til dæmis, í merkisvinnslukerfum, að viðhalda lágu viðnám tryggir lágmarks tap á merkjum.Í gagnaflutningslínum hjálpar bætt leiðni við að viðhalda heilleika merkja yfir langar vegalengdir.

Leiðni í röð hringrás

Leiðni í röð hringrásar starfar samkvæmt meginreglunni að leiðni sé gagnkvæm mótspyrnu.Í hvaða rafrás sem er, þegar viðnám er tengt í röð, bætast einstök viðnám þeirra upp og auka þannig heildarþol hringrásarinnar.Fyrir vikið minnkar heildarleiðni kerfisins.Þetta samband er hægt að tjá stærðfræðilega með eftirfarandi formúlu:

Í þessari formúlu táknar GTOTAL heildarleiðni röð hringrásarinnar og R1, R2, R3,…, RN eru einstök viðnám hvers viðnám í seríunni.Þar sem viðnám eykst þegar fleiri mótspyrnum er bætt við í röð verður nefnari stærri, sem aftur veldur því að heildarleiðni minnkar.Þetta einkenni röð hringrásar gerir þær gagnlegar í forritum þar sem fín stjórn á straumi er nauðsynleg.Til dæmis eru þær oft starfandi í rafrænum síum, mælitækjum og nákvæmni stjórnkerfi.Með því að velja vandlega viðnámsgildi geturðu unnið með hversu mikinn straum er leyft að fara í gegnum hringrásina með mikilli nákvæmni.

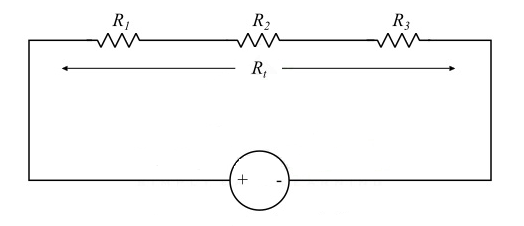

Mynd 6. Leiðni í röð

Mynd 6 táknar sjónrænt einfalda rafrás þar sem þrír viðnám, merktir R1, R2, R3, eru tengdir í röð.Þessir viðnám eru samstilltar endalokum í einni lykkju sem er knúinn af spennugjafa, sem er sýndur neðst miðju skýringarmyndarinnar með venjulegu rafhlöðutákn sem gefur til kynna pólun (jákvæða og neikvæðar skautanna).Heildarþol þessarar röð tengingar er táknað sem RT og straumurinn rennur réttsælis um hringrásina, eins og örvarnar gefa til kynna.

Þessi skýringarmynd hjálpar til við að sýna hugtakið mótspyrna og áhrif þess á leiðni.Hver viðnám bætir við heildarþolið og því heildarleiðni, táknuð með gtotal og reiknuð sem gagnkvæmni þessarar fjárhæðar.Myndin styður í raun skýringu á því hvernig bæta við fleiri viðnám í röð hefur áhrif á núverandi flæði og leiðni innan hringrásarinnar.

Hvað hefur áhrif á viðnám og leiðni?

Nokkrir þættir hafa áhrif á hversu vel efni standast eða stundar rafstraum.Þetta felur í sér:

Efnisgerð

Mismunandi efni hafa mismunandi eðlislæga rafmagns eiginleika.Leiðarar, svo sem kopar, silfur og ál, leyfa rafeindum að hreyfa sig frjálst vegna gnægð ókeypis rafeinda í atómbyggingu þeirra.Aftur á móti hafa einangrunar eins og gúmmí, gler eða plast þétt bundnar rafeindir sem hreyfast ekki auðveldlega, sem leiðir til mikillar viðnáms.Hálfleiðarar falla á milli, með leiðni sem hægt er að stjórna eða breyta.Kjarnorkufyrirkomulagið og rafeind hreyfanleiki efnis ákvarðar að mestu leyti leiðni þess eða viðnám.

Hitastig

Þegar hitastig eykst eykst viðnám flestra leiðandi efna (sérstaklega málma).Þetta er vegna þess að frumeindirnar innan leiðarans titra kröftugri við hærra hitastig, sem veldur tíðari árekstri við rafeindirnar sem hreyfast og hindra flæði þeirra.Hins vegar, í hálfleiðara og sumum einangrunarefnum, getur hærra hitastig aukið leiðni með því að losa fleiri hleðslutæki, sem gerir sambandið milli hitastigs og viðnáms háð efnisgerðinni.

Mál (lengd og þversnið)

Líkamleg stærð og lögun efnis hefur mikil áhrif á viðnám þess.Lengri leiðari veitir rafeindum fleiri tækifæri til að rekast á frumeindir og auka viðnám.Aftur á móti gerir þykkari (breiðari þversniðssvæði) leiðara meira pláss fyrir rafeindir að fara í gegnum samtímis og draga úr viðnám.

Hreinleiki

Óhreinindi í efni geta raskað flæði rafeinda.Erlend atóm eða burðargallar skapa dreifingarstöðvar sem hindra eða sveigja rafeindir og auka viðnám.Í mjög hreinsuðum málmum eða hálfleiðara er rafeindaflæði mun sléttara, sem leiðir til betri leiðni.Í viðkvæmum rafrænum notkun eru efni oft hreinsuð til mikillar hreinleika til að lágmarka óæskilega viðnám.

Segulsvið og tíðni (sérstaklega í AC kerfum)

Í skiptisstraum (AC) hringrásum hefur ónæmi og leiðni ekki aðeins áhrif á efni og lögun, heldur einnig með rafsegulfræðilegum eiginleikum.Hátíðni AC getur valdið „húðáhrifum“, þar sem straumur hefur tilhneigingu til að renna nálægt yfirborði leiðara, draga í raun úr þversniðssvæðinu og auka viðnám.Ytri segulsvið geta einnig haft áhrif á rafeindaslóða með rafsegulvökva, hugsanlega bætt viðnám eða breytt núverandi stefnu.Þessi áhrif eru mikilvæg í rafmagnsverkfræði og hátíðni kerfum eins og útvarpsskiptingu.

Niðurstaða

Viðnám og leiðni hjálpar okkur að skilja hvernig rafmagn færist í gegnum mismunandi efni.Viðnám sýnir hversu erfitt það er fyrir rafmagn að renna og leiðni sýnir hversu auðvelt það er.Þessi handbók sýndi þér einfaldar leiðir til að mæla þær, útskýrðu hvaða einingar við notum og gaf dæmi um hvernig þær virka í mismunandi hringrásaruppsetningum.Það útskýrði einnig hvernig hlutir eins og efnið, stærð og hiti geta breytt því hvernig rafmagn rennur.Með því að vita allt þetta geturðu smíðað betri hringrás, lagað vandamál auðveldara og valið rétta hluta fyrir starfið.Hvort sem þú ert að vinna að skólaverkefni eða laga rafeindatækni, að vita um mótstöðu og leiðni gerir allt auðveldara og öruggara.
