SN74LS164 8-bita vaktskrá: Aðgerðir, forrit og pinout

SN74LS164 er háhraða, áreiðanlegur og fjölhæfur 8 bita röð-í-samsíða vaktaskrá.Það vinnur raðgögn um 2-inntak og hlið, samstillt við klukkubreytingar fyrir nákvæma notkun.Lykilatriði fela í sér hliðarinntak og ósamstillta skýran aðgerð, sem gerir það tilvalið fyrir öfluga meðhöndlun gagna og endurstillingar kerfisins.Allt frá því að hámarka gagnaflutning til að auka, I/O í örstýringarkerfi, jafnast SN74LS164 hraða og áreiðanleika.Þessi grein kannar PIN-stillingar, eiginleika og forrit og varpa ljósi á hlutverk sitt við að hanna afkastamikil stafræn kerfi til samskipta, stjórnunar og umbreytingar gagna.

Vörulisti

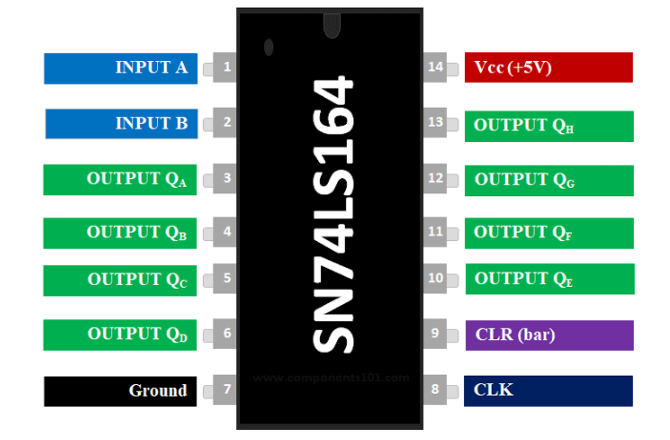

SN74LS164 PINS

PIN númer (s)	Pinnaheiti	Lýsing
3, 4, 5, 6, 12, 13, 14, 15	SpA. til qH	Skipta skráningarpinnar
1, 2	A & b	Samhliða inntakspinna
6, 7	Clk	PINN Klukka inntak
9	Clr	Tær pinna
7	VSS	Jörð
14	VCC	Framboðsspenna - 5V, 10V, 15V

Eiginleikar

Lögun	Lýsing
Tegund	8-bita, samhliða útfærsla í röð
Rekstrarspenna	3V til 18V
Framboðsspenna - Max	5.25V
Töf í útbreiðslu	25 ns
Max.Klukkutíðni	36 MHz
Rekstrarhitastig	0 ° C til +70 ° C.
Klukka lögun	Fullkomlega buffed klukka
Pakkategundir	16 pinna PDIP, GDIP, PDSO

Val

Nafn	Tegund
74LS379	Quad Parallel Shift Register
4014	4 bita truflanir vaktarskrá
CD4035	8 bita vaktaskrá
74LS323	8 bita vakt/geymsluskrá
74LS166	8 bita vaktaskrá
74HC595	Tvöfaldur 4 bita truflanir
74LS299	8 bita vakt/geymsluskrá

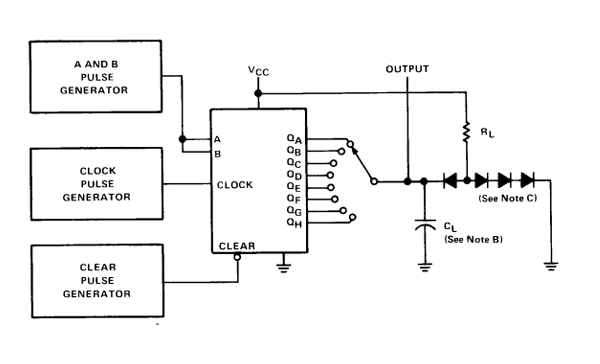

Nýting SN74LS164

Innleiða Sn74LS164 Útvíkkar I/O getu örstýringarinnar sem veitir áreiðanlegan valkost fyrir stafræn rafeindatækni.Þessi sveigjanlega 14 pinna flís er með 4 inntak og 8 framleiðsla pinna og afl og jarðtengingar, sem gerir kleift að samþætta í breitt svið hringrásarhönnunar.Samskipti við örstýringu eru auðvelduð í gegnum 4 mikilvægar línur: klukka, skýrar og tvær inntakslínur (A&B).Aðföng A og B virka sem dæmigerð og hlið, skila rökréttri háu framleiðsla þegar bæði aðföngin fá 5 volt og bæta nákvæmni merkisstýringar.Að endurstilla vaktaskrána með Clear Pin er fullkominn lausn fyrir forrit sem þurfa meðhöndlun gagna.

Þegar verkefni krefjast fjölda jaðartenginga, svo sem skynjaranet eða flókin stjórnkerfi, reynist SN74LS164 gagnlegt við að stækka I/O pinna.Forrit þess afhjúpar nýstárlegar aðferðir til að hámarka rými og auðlindir, aðallega í samsettum uppsetningum.Geta flísarinnar til að stjórna mörgum framleiðslum frá takmörkuðum aðföngum eykur skilvirkni í rekstri og sýnir leið til straumlínulagaðrar hringrásar meðan varðveita virkni.

Heiðarleiki merkis er alvarlegur þegar Sn74LS164 er tekinn upp í rafrásir.Tímasetningarnákvæmni, náð með nákvæmri stjórnun klukku merkis, tryggir kerfisbundna samstillingu.Með því að nýta klukkulínuna á áhrifaríkan hátt eru nákvæmar tímasetningar raðir útfærðar, lágmarka villur og styðja áreiðanleg jaðarsamskipti.Að viðhalda stjórn á og hliðarinntakum A og B styðjum áreiðanlegar framleiðsla, kraftmikil í atburðarásum sem krefjast framúrskarandi áreiðanleika.

Forrit

Í landslagi tækninnar kemur SN74LS164 samþætt hringrás sem fjölhæfur hluti með fjölbreyttan notagildi í ýmsum greinum.

Talningarkerfi

Innan heimsins við móthönnun stendur SN74LS164 upp úr.Augni þess við að stjórna verulegu gagnamagni straumlínur sem telja forrit og finna mikilvægi í stafrænum klukkum og tíðnistalum.Þú getur hallað þér að nákvæmni þess og samkvæmni þegar nákvæmni er ekki samningsatriði.

Gagnageymsla og tilfærsla

SN74LS164 eykur verulega gagnageymslu og flutningsgetu í skrám, þar með talið tölur og vaktarskrár.Hlutverk þess í tölvunarfræði nær til að hagræða gagnastjórnun og vinnslu gagna og sýna tækið sem leiðni til að auka árangur innan tölvuarkitektúr.Þetta endurspeglar skilning á hagræðingu í rekstri á ýmsum tækjum.

Gagnabreyting

Að þróast á milli rað- og samhliða gagnasafna verður óaðfinnanlegur með SN74LS164, sem styður fjölbreytt samskiptareglur.Þessi sveigjanleiki uppfyllir þróunarkröfur nútíma stafrænna kerfa, lýsir upp aðlögunarhæfni tækninnar og knýja framfarir í samskiptatækni.

Röðunar- og stjórnkerfi

Í flóknum dansi röð kynslóðar skilar SN74LS164 nákvæmni og órökstuddum stöðugleika, gagnlegur fyrir samstillingu í stjórnrásum.Hæfni þess í að búa til stöðugar raðir fléttast með hagnýtum þörfum í PLC og sjálfvirkni, þar sem tímasetning og röð hækkar virkni.

Umbreyting kóða

SN74LS164 rennir undir umbreytingarferli kóða með finess, snögglega siglingar á milli gagnasafna til að koma til móts við mismunandi kóðunarstaðla.Þessi hæfileiki er í samræmi við tæknilausnir við hagnýtan greinarmun á alhliða aðlögunarhæfni og uppfyllir fjölbreyttar umhverfisþörf framarlega.

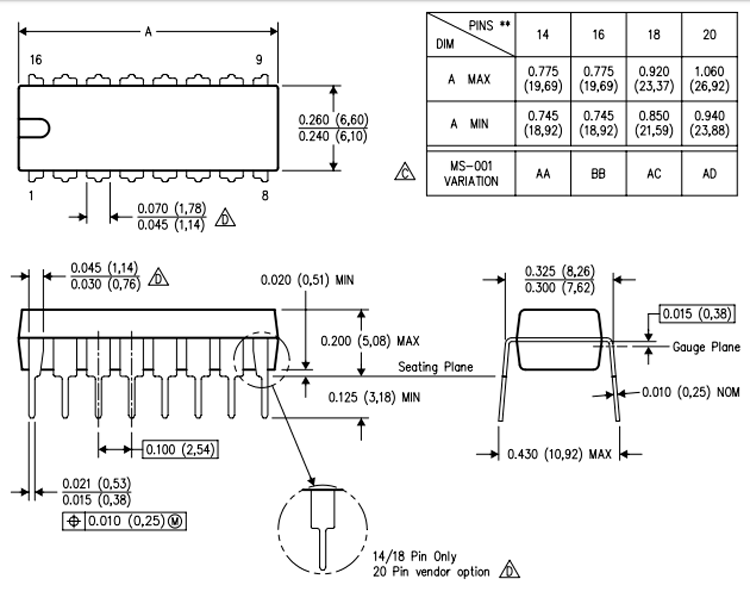

SN74LS164 2D líkan (PDIP)
