STM32H743IIT6 Yfirlit yfir örstýringu

STM32H743IIT6 örstýringin með STMICroelectronics er hönnuð til að veita afköst, háþróaða minni og sveigjanlega tengibúnað, sem gerir það að sterku vali fyrir forrit í mótorstýringu, hljóðvinnslu, sjálfvirkni iðnaðar og IoT.Þessi grein fjallar um meginaðgerðir sínar, stillingar pinna, CAD líkan og lykilforrit, sem gefur þér skýra sýn á hvernig þessi örstýring getur stutt flókin, gagndrifin verkefni á skilvirkan hátt.

Vörulisti

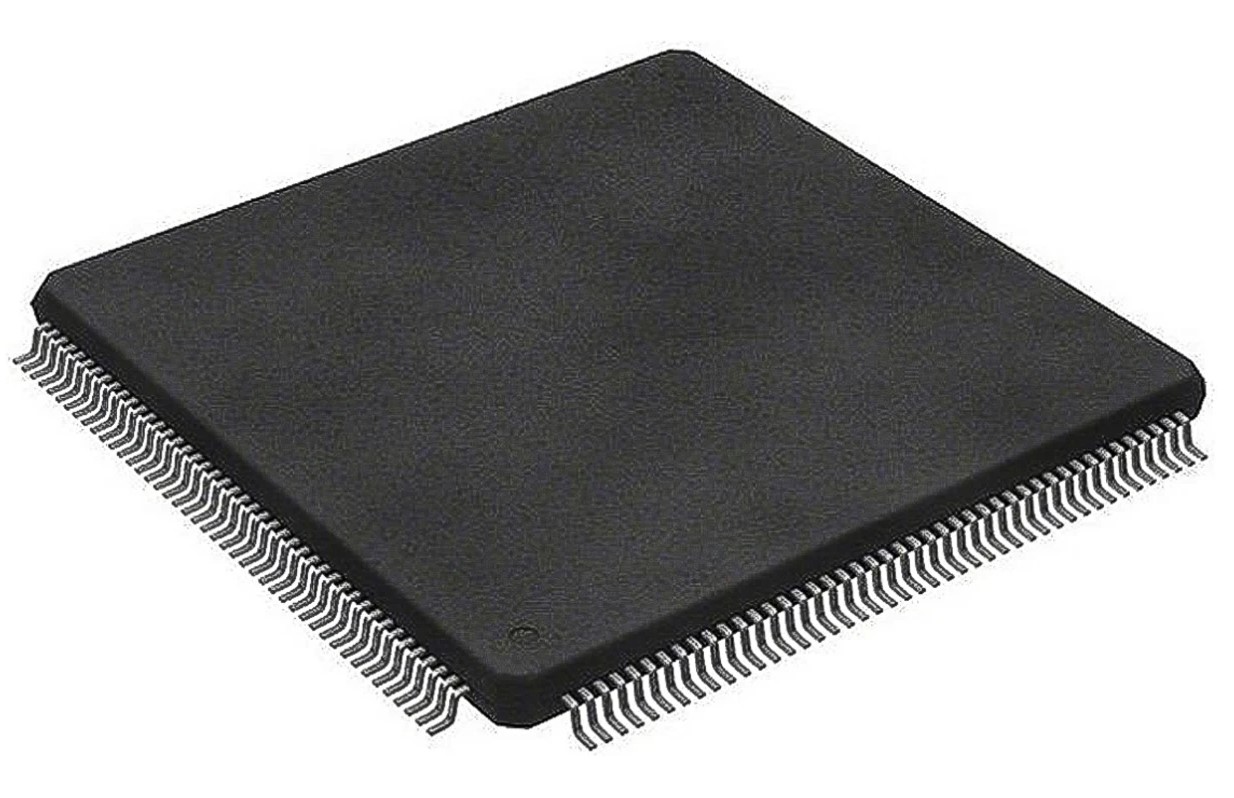

STM32H743IIT6 Yfirlit yfir örstýringu

The STM32H743IIT6 Með STMICROELECTRONICS er með handlegg Cortex-M7 kjarna sem liggur allt að 480 MHz, með 2MB af leifturminni og 1MB af vinnsluminni.Arkitektúr þess, þar á meðal Art Accelerator og L1 skyndiminni, styður rauntíma verkefni á skilvirkan hátt.Samþætta DSP og tvöfaldur nákvæmni fljótandi eining (DP-FPU) gerir það tilvalið til að meðhöndla flókna gagnavinnslu.Það tengist einnig óaðfinnanlega við ytri minni og ýmis jaðartæki, sem gerir það að sterku vali fyrir forrit eins og mótorstýringu, hljóð og sjálfvirkni iðnaðar.

STM32H743IIT6 CAD líkan

STM32H743IIT6 tákn

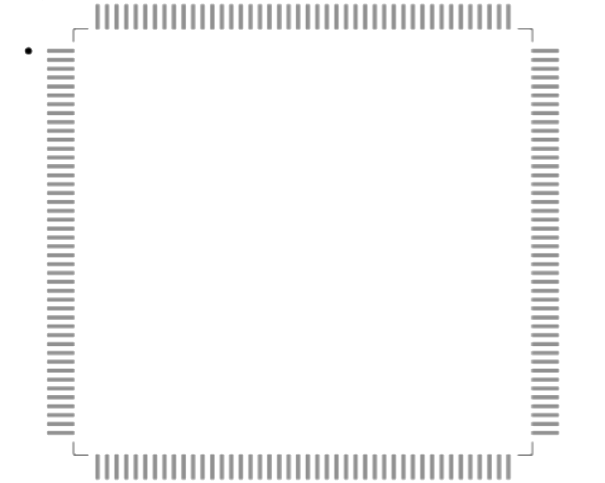

STM32H743IIT6 fótspor

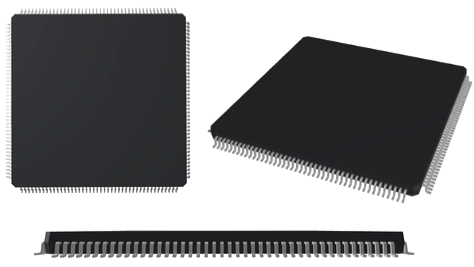

STM32H743IIT6 3D líkan

Lykilatriði STM32H743IIT6

Dual-bank flassminni

STM32H743IIT6 er með tvíbankaminni, sem gerir kleift að lesa-write stuðning.Þessi aðgerð gerir þér kleift að fá aðgang að gögnum og gera uppfærslur samtímis og gera aðgerðir skilvirkari og sveigjanlegri.

Háhraða hrút

Það felur í sér 192 Kbytes af TCM vinnsluminni, skipt í 64 KBYTES af ITCM vinnsluminni og 128 Kbytes af DTCM vinnsluminni.Þessi hratt minni uppsetning styður tímaviðkvæm verkefni og hjálpar örstýringunni að keyra mikilvægar aðgerðir vel.

Ytri minni stjórnandi

Örstýringin býður upp á sveigjanlegan ytri minnisstýringu sem styður gagnabíl allt að 32 bita.Það tengist auðveldlega við ytri minni gerðir eins og SRAM, PSRAM, SDRAM og NOR/NAND flass, stækka geymsluvalkosti fyrir stærri forrit.

Öryggisaðgerðir

STM32H743IIT6 er búin með öryggisvalkostum eins og ROP (Read-Out Protection), PC-ROP og Active Tamper Protection.Þessir eiginleikar verja viðkvæmar upplýsingar gegn óleyfilegum aðgangi og áttum.

Fjölhæfur I/O tengi

Örstýringin styður allt að 168 I/O tengi, hver með truflunargetu.Þessi fjölhæfni gerir kleift að hafa auðvelt tengi við mörg ytri tæki og eykur svörun örstýringarinnar við ytri merkjum.

Margfeldi ADC og DAC

Með þremur ADC og tveimur DAC, veitir STM32H743IIT6 nákvæm hliðstæða-til-stafræn og stafræn-til-greining.Þessi aðgerð gerir það tilvalið fyrir forrit sem þurfa hágæða merki vinnslu, svo sem hljóð- og mótorstýringu.

Háþróaður tímamælar

Það felur í sér háupplausnar tímastillir, 12 almennir 16 bita tímamælar, tveir PWM tímamælar fyrir mótorstýringu og fimm tímamælar með lágum krafti.Þessir tímamælar gera kleift að ná nákvæmri stjórn á tímaviðkvæmum verkefnum og bæta skilvirkni í forritum eins og mótorstýringu og sjálfvirkni.

Handahófi númer rafall

Innbyggði sanna handahófsnúmerafallinn (RNG) styður dulkóðunar- og öryggisaðgerðir, sem gerir örstýringuna sem hentar fyrir forrit sem þarfnast öruggrar gagna meðhöndlunar og samskipti.

Stafrænar síur fyrir Sigma-Delta mótarana

Fjórar stafrænar síur fyrir utanaðkomandi Sigma-Delta mótarar auka gæði merkisvinnslu, sérstaklega gagnlegar í mikilli nákvæmni forritum sem treysta á nákvæmar gagnamælingar og umbreytingu.

Alhliða samskiptaviðmót

Það styður fjölbreytt úrval af stöðluðum og háþróuðum samskiptaviðmótum, þar á meðal Can, I2C, Sai, SDIO, SPI, USART og USB.Þessi tengi gera samþættingu við utanaðkomandi tæki beinlínis og aðlögunarhæf fyrir ýmis forrit.

STM32H743IIT6 forskriftir

Tæknilegar upplýsingar, eiginleikar, einkenni og íhlutir með sambærilegar forskriftir STMICROELECTRONICS STM32H743IIT6

Tegund	Færibreytur
Staða líftíma	Virk (síðast uppfærð: 7 mánuðum)
Leiðartími verksmiðjunnar	12 vikur
Festingartegund	Yfirborðsfesting
Pakki / mál	176-LQFP
Yfirborðsfesting	Já
Gagnabreytir	A/D 20X16B;D/a 2x12b
Fjöldi I/OS	140
Rekstrarhiti	-40 ° C ~ 85 ° C Ta
Umbúðir	Bakki
Röð	STM32H7
Staða hluta	Virkur
Rakanæmi (MSL)	3 (168 klukkustundir)
Fjöldi uppsagnar	176
Flugstöð	Quad
Flugstöð	Gull Wing
Hámarks endurflæði hitastig (CEL)	Ekki tilgreint
Framboðsspenna	3V
Flugstöðvum	0,5 mm
Tíðni	400MHz
Tími@Peak Reflow Hitastig (S)	Ekki tilgreint
Grunnhlutafjöldi	STM32H743
Viðmót	Can, Ethernet, I2c, Irda, Lin, SMBUS, SPI, Uart, USART, USB
Minni stærð	2MB
SVEIKA TYPE	Innra
RAM stærð	1m x 8
Spenna - framboð (VCC/VDD)	1,62V ~ 3,6V
UPS/UCS/útlæga ICS gerð	Microcontroller, RISC
Kjarna örgjörva	ARM® Cortex®-M7
Jaðartæki	Brown-out Detect/Reset, DMA, I2S, LCD, POR, PWM, WDT
Tegund forritsminnis	Leiftur
Kjarnastærð	32-bita
Stærð forritsins	2MB 2M x 8
Tenging	Canbus, Ebi/EMI, Ethernet, I2C, Irda, Linbus, MDIO, MMC/SD/SDIO, QSPI, SAI, SPDIF, SPI, SWPMI, Uart/USART, USB OTG
Bita stærð	32
Er með ADC	Já
DMA rásir	Já
Breidd gagnabíls	32b
Fjöldi tímamæla/teljara	20
Takast á við breidd strætó	26
Fjöldi A/D breytir	3
Fjöldi Uart rásir	9
Fjöldi ADC rásir	36
Max Junction hitastig (TJ)	125 ° C.
Fjöldi PWM rásir	2
Fjöldi i2c rásanna	4
Umhverfishitastig er hátt	85 ° C.
Fjöldi SPI rásar	6
Fjöldi Ethernet rásir	1
Hæð	1,6mm
ROHS staða	Rohs3 samhæft

Forrit STM32H743IIT6 Microcontroller

Mótorstýring

STM32H743IIT6 hentar vel til að stjórna ýmsum hreyfitegundum, svo sem BLDC, PMSM, ACIM og DC mótorum.Það styður háþróaða PWM tækni og vettvangstillta stjórnunaralgrím, sem gerir kleift að ná nákvæmri stjórn á hraða, tog og stöðu.Þetta gerir það tilvalið fyrir forrit eins og rafknúin ökutæki, vélmenni og rafmagnstæki.

Lækningatæki

Með sterka getu til að vinna úr stafrænum merkjum getur STM32H743IIT6 séð um verkefni eins og síun, FFT og gagnaþjöppun, sem eru nauðsynleg í læknisfræðilegum myndgreiningum og greiningarumsóknum eins og ómskoðun og Hafrannsóknastofnun.Það getur einnig unnið með lágum krafti og tryggt samskiptareglur fyrir áþreifanlegar lækningatæki.

Iðnaðar sjálfvirkni

Örstýringin styður iðnaðar samskiptareglur eins og Can, Ethernet, Modbus og Profibus, sem gerir það hentugt fyrir sjálfvirkni og stjórnkerfi.Rauntíma verkefnahæfni þess gerir það kleift að stjórna aðgerðum eins og PID stjórn og hreyfingarstýringu, passa forrit eins og PLC, inverters og aflrofar.

Hljóðvinnsla

STM32H743IIT6 getur afgreitt hágæða hljóðmerki, þar á meðal MP3, AAC og FLAC snið, í gegnum SAI, I2S og SPDIF tengi þess.Það getur einnig búið til og samstillt hljóð, sem gerir það hentugt fyrir hljóðforrit eins og Smart hátalara, hljóðstöng og heyrnartól.

Farsíma- og neytendatæki

Skilvirkur vinnsluorku þessarar örstýringar og lágmarks kraftur gerir það tilvalið fyrir farsíma, þar með talið spilakerfi, spjaldtölvur og snjallúr.Það styður gagnvirka reynslu og getur tengst óaðfinnanlega við ytri skynjara til að auka virkni.

IoT og snjall forrit

Með stuðningi við Ethernet, USB og SDIO, sem og valfrjálsa þráðlausa tengingu í gegnum ytri einingar, passar STM32H743IIT6 vel í IoT og snjall forrit.Það ræður við skýjatengingu, dulkóðun gagna og sannvottun, sem gerir það hentugt fyrir snjallt heimili, borg og landbúnaðartækni.

Upplýsingar framleiðenda fyrir STM32H743IIT6

Stmicroelectronics, leiðandi hálfleiðandi framleiðandi stofnaður árið 1987, er með höfuðstöðvar í Genf í Sviss.Stmicroelectronics styður verktaki með vörum sem gera kleift að gera skilvirkar og sjálfbærar tæknilausnir, þekktir fyrir nýstárlega, áreiðanlegar íhlutir í bifreiðum, iðnaðar- og IoT forritum og styður vörur sem gera kleift að gera skilvirkar og sjálfbærar tæknilausnir.

DataSheet PDF

STM32H743IIT6 DATASET:

STM32H743IIT6.pdf
