SX1278 LORA RF mát: Forrit, tengi og pinout

Þessi ítarleg leiðarvísir kannar þróun heimsins Internet of Things (IoT) samskiptatækni og leggur áherslu á hlutverk sem Bluetooth, Wi-Fi og Advanced UC3843 PWM stjórnandi.Það varpar ljósi á áskoranir eins og takmarkað svið og mikla orkunotkun og býður upp á nýstárlegar lausnir til að bæta tengsl milli margra nota.Með því að gera grein fyrir hagnýtum tilvikum, pinout stillingum og tækniforskriftum veitir handbókin dýrmæta úrræði til að skilja hvernig þessi tækni gerir kleift að fá óaðfinnanlegan samspil tækis og knýja fram þróun snjallra, tengdra kerfa í fjölbreyttu umhverfi.

Vörulisti

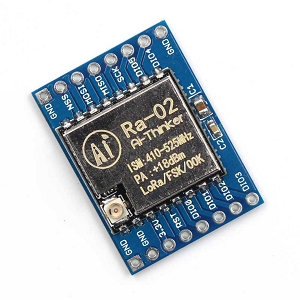

Yfirlit yfir SX1278 LORA RF eininguna

The SX1278 Lora RF eining gerir kleift að fá áreiðanleg þráðlaus samskipti yfir langar vegalengdir en halda orkunotkuninni lágu.Það notar tíðnihoppunartækni til að tryggja sterka merkjasendingu með lágmarks truflunum, jafnvel í krefjandi umhverfi.Með því að starfa innan tiltekins tíðnisviðs veitir einingin stöðug tengingu án þess að þurfa aukalega mögnun.Háþróuð mótunartækni þess og mikil næmi gerir það kleift að greina jafnvel mjög veik merki, sem tryggir hámarksárangur við ýmsar aðstæður.Þessi eining er mikið notuð milli atvinnugreina eins og landbúnaðar og snjallra borga og styðja IoT tæki með skilvirka og stöðuga gagnaflutning.Það býður upp á víðtæka netumfjöllun og gegnir hlutverki við að búa til áreiðanleg samskiptakerfi fyrir fjölbreytt forrit.

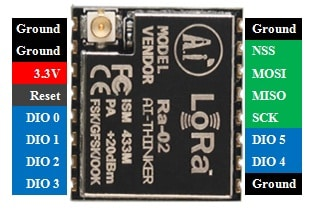

SX1278 LORA RF MODUL PIN -stillingar

Pinna nr.	Pinnaheiti	Lýsing
Pinna 1	Ant	Tengist loftnetinu.
Pinnar 2, 9, 16	Gnd	Sameiginleg pinnar fyrir stýringar og aflgjafa.
Pinna 3	3.3V	Veitir aflgjafa til einingarinnar.
Pinna 4	Endurstilla	Endurstillir eininguna í gegnum ytri merki.
Pinnar 5 til 11	Dio0 til Dio5	Framkvæma I/O aðgerðir og eru sérsniðnar, svipað og trufla pinna.
Pinna 12	SCK	Veitir klukkupúlsinn (CLK) við SPI samskipti.
Pinna 13	Miso (meistari í þræl út)	Leyfir gagnaflutning frá einingunni (þræll) yfir í stjórnandi (meistari).
Pinna 14	Mosi (Master Out Slave In)	Fær gögn frá stjórnandanum (Master).
Pinna 15	NSS	Virkir þrælinn við SPI samskipti.

SX1278 LORA RF mát og forskriftir

Lögun/forskrift	Lýsing
Tegund	Lora RF mótald
Rekstrarspenna	3.3V
Rekstrartíðni	433 MHz
Mótunartækni	FSK, MSK, GFSK, GMSK, Lora
Pakkastærð	256 bæti
Næmi	-148 DBM
Hlutfall af höfnun rás (CRR)	56 db
Hámarks fá næmi	-139 dbm
Efni	Málmur
Senda kraft	0,1 W.
Mál	17 mm x 16,5 mm
Samhæft tækni	FM og FDMA
FIFO TX/RX	256 bita
RSSI rás uppgötvun	Studd
Orkunotkun	Lítil aflnotkun: 10 til 12 Ma
Flutningsfjarlægð	Allt að 5 km
Sendingastilling	FIFO eða bein stilling
Gagnaflutningur sem ekki blokkar	Studd
Mótunaraðferðir	OOK, GFSK, GMSK, FSK
Loftnet	Ytri loftnet fyrir framlengt svið, gert af semtech
Notendastillanlegar breytur	Villuleiðréttingarhlutfall, bandbreidd, dreifingarstuðull
Merkja meðhöndlun	Ýmis merki geta sent með svipaðri rás án truflana
Stuðningur gegn Jamm	56 DB Super Anti-Jamming Channel Support

Tengsl SX1278 LORA RF mát við Arduino

Að tengja SX1278 LORA RF eininguna við Arduino felur í sér að koma á fót sendandi-móttakara par með tveimur Arduino Uno borðum.SX1278 einingin starfar við 433MHz tíðni og veitir áreiðanlega, lágmark-kraftlausn fyrir örugg, langdræg þráðlaus samskipti.Þetta gerir það dýrmætt fyrir IoT (Internet of Things) og M2M (vél-til-vél) forrit.Með þessari uppsetningu geta tæki eins og skynjarar og hlið átt samskipti þráðlaust og myndað burðarás nútíma sjálfvirkni kerfa.Viðmótið krefst sérstaks vélbúnaðar: tvær SX1278 LORA einingar, tvær Arduino Uno borð, DHT11 skynjari fyrir hitastig og rakastig, 16 × 2 LCD mát til að birta gögn og stökkvín fyrir tengingar.Sendandi safnar umhverfisgögnum með því að nota DHT11 skynjara og sendir þau þráðlaust til móttakarans, sem sýnir gögnin á LCD.

Sendir hlið: Setja upp Lora með Arduino

Til að stilla sendinn er nákvæm raflögn milli SX1278 Lora mát og Arduino UNO nauðsynleg.Einingin inniheldur 16 prjóna, þar af 6 eru GPIO og 4 eru jarðpinnar.Réttar tengingar tryggja stöðugan samskiptatengil.Í fyrsta lagi skaltu tengja 3,3V og jarðsprengjur Lora mát við samsvarandi pinna Arduino.Notaðu síðan stökkvír til að tengja samskiptapinnana: NSS, Dio0, SCK, Miso, MOSI og RST við sérstaka Arduino stafræna pinna.Næst skaltu festa DHT11 skynjara við Arduino.Þessi skynjari mælir hitastig og rakastig og myndar gögnin sem á að senda.Þessi stilling undirbýr sendinn til að safna umhverfisgögnum og senda það þráðlaust.Áreiðanleiki sendingarinnar fer eftir bæði nákvæmum PIN -verkefnum og eindrægni vélbúnaðarins.Þegar þetta er starfrækt er þetta kerfi hentugur fyrir forrit eins og fjarstýringu gagna eða gagnaflutning til langs vegalengdar.

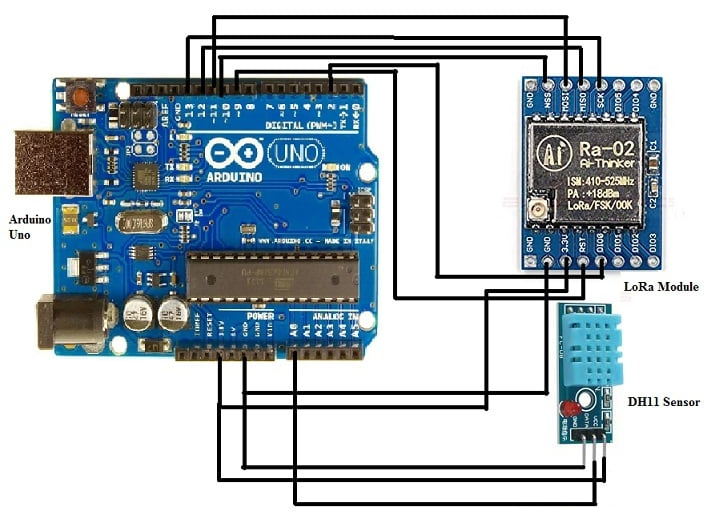

Tengsl Lora við Arduino Uno við að senda hlið

Móttaka hlið: Setja upp Lora með Arduino og LCD skjá

Móttaka hliðin endurtekur mikið af uppsetningu sendisins en felur í sér 16 × 2 LCD einingu fyrir sjóngögn.Tengingar Lora einingarinnar (kraftur og samskiptapinnar) eru eins og sendinn og tryggja stöðuga afköst í báðum endum.LCD einingin krefst viðbótartenginga fyrir afl, gögn og stjórnlínur, sem hér segir:

• Tengdu VSS við GND og VDD við 5V fyrir kraft.

• Festu VO við GND til að stjórna andstæða.

• Link RS, RW, E og Data Lines (D4 til D7) við samsvarandi Arduino pinna.

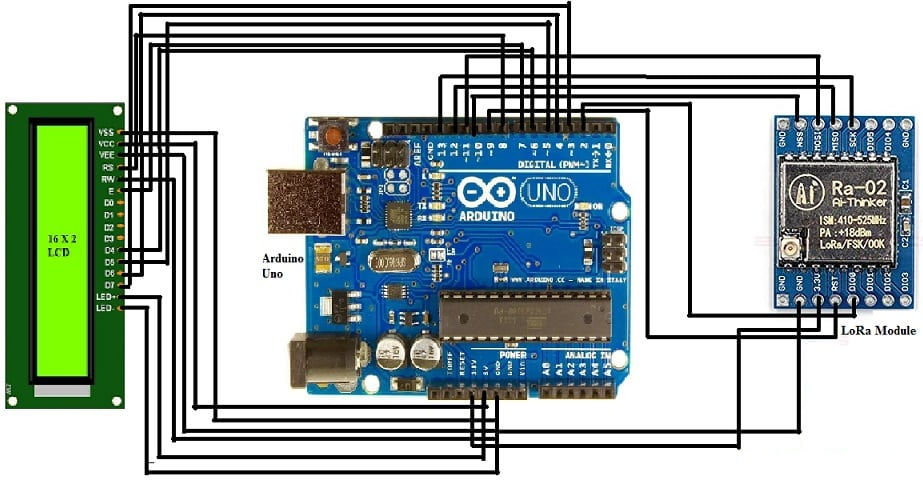

Tengsl Lora við Arduino Uno við móttakara.

Arduino kóða: Stilla sendi og móttakara

Kóðunarferlið nýtir bókasöfn Arduino til að stjórna inntaki skynjara, gagnaflutningi og móttöku.Kóða sendisins notar SPI, Lora og DHT bókasöfn til að safna gögnum um hitastig og rakastig, forsníða það og senda hann yfir Lora eininguna.Skref í kóðanum fela í sér:

• Frumstilla Lora tíðnina við 433MHz.

• Lestur skynjara gagna með DHT bókasafninu.

• Að forsníða gögnin með afmarkaðri ('C') til að auðvelda afkóðun móttakarans.

• Sendir sniðin gögn.

Kóði móttakarans er hannaður til að afkóða komandi pakka og sýna útdráttar gögn á LCD.Það sinnir eftirfarandi verkefnum:

• Stilla LORA eininguna til að hlusta á gagnapakka.

• Afkóðar pakkana og tryggir að sniðið passar við afmarkarinn.

• Uppfærir LCD með mótteknu hitastigi og rakastigi.

SX1278 LORA RF mát forrit

Efla landbúnað

SX1278 LORA RF einingin gegnir hlutverki í nútímavæðingu landbúnaðar með langdrægum samskiptahæfileikum sínum.Með því að gera kleift að miðla tímabundnum gögnum meðal skynjara sem dreifast um víðáttumikið ræktað, hjálpa þessar einingar bændur að fylgjast með uppskeruheilsu, raka jarðvegs og umhverfisaðstæðum.Þetta gerir ráð fyrir betri ákvarðanatöku, bættri ávöxtun og betri auðlindastjórnun.Bændur hafa séð aukna framleiðni og sterkari skuldbindingu um sjálfbæra vinnubrögð og varpa ljósi á áhrif einingarinnar á að knýja fram nýsköpun í landbúnaði.

Efla IoT tengingu

SX1278 einingin er kjarninn fyrir IoT vistkerfi, knýja framfarir á sviðum eins og snjallborgum og heilsugæslu.Geta þess til að veita litla orku, langlínusamskipti tryggir áreiðanlegar tengingar í jafnvel flóknustu netunum.Þessi áreiðanleiki er mikilvægur þar sem IoT heldur áfram að stækka, þar sem einingin uppfyllir vaxandi þörf fyrir stöðug, afkastamikil samskipti milli margra tækja.Margir líta á SX1278 sem gott að byggja upp stigstærð, framtíðarbúin IoT innviði.

Styðja iðnaðar skilvirkni

Í iðnaðarumhverfi auka SX1278 einingar fjarstýringu og eignastýringu.Þeir tryggja stöðugt flæði skynjara gagna til aðalkerfa, sem gerir kleift að fá betri aðgerðir, forspárviðhald og aukið öryggi.Með sterkri áreiðanleika og víðtækri umfjöllun stendur einingin vel í krefjandi umhverfi, dregur úr niður í miðbæ og bætir skilvirkni í rekstri.Sveigjanleiki þess gerir frábært tæki til að knýja fram nýsköpun í framleiðslu og framleiðslu.

Að bylta sjálfvirkni heima

SX1278 einingin er kjarninn í snjalla heimatækni, sem gerir kleift að hafa skilvirk samskipti milli tækja eins og lýsingar, öryggiskerfa og loftslagseftirlits.Með því að styðja bæði Star og Mesh Network stillingar tryggir það óaðfinnanlegt samspil milli kerfa, sem hlúir að gáfaðri og móttækilegra lifandi umhverfi.Þessi stöðugi og víðtæk tenging eykur þægindi, orkunýtni og aðlögun og umbreytir heimilum í kraftmikið, gagnvirkt rými.

Stækka atvinnutækifæri

SX1278 einingar opna nýja möguleika á milli atvinnugreina sem krefjast áreiðanlegra, langdrægra samskipta, þar með talið flutninga og smásölu.Aðlögunarhæfni þeirra gerir þau hentug fyrir ýmis viðskiptaleg forrit þar sem eftirspurn eftir háþróuðum samskiptalausnum heldur áfram að vaxa.
