Aðferðir við hlífðarjörð: Hvernig á að draga úr EMI í kapalkerfum

Hlífðarjarðtenging hjálpar þér að vernda merki þín gegn rafsegultruflunum og óæskilegum hávaða í rafeindakerfum.Í þessari grein munt þú læra hvað hlífðarjörð er og hvernig hún er frábrugðin merkjajörð.Þú munt einnig skilja lykilaðferðirnar sem notaðar eru fyrir lágtíðni, hátíðni og blönduð tíðnikerfi.Að auki munt þú kanna kapalgerðir, algeng mistök og hvar þessar aðferðir eru notaðar.

Vörulisti

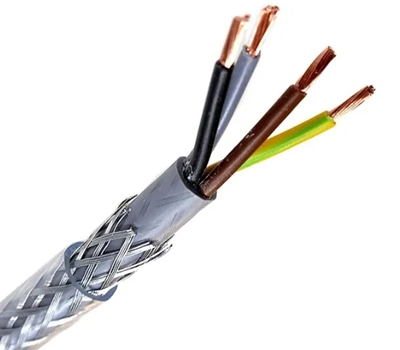

Mynd 1. Hlífðar kapalbygging

Hvað er hlífðarjörð?

Hlífðarjarðtenging er ferlið við að tengja leiðandi skjöld kapals við viðmiðunarjörð til að draga úr rafsegultruflunum (EMI) og óæskilegum hávaða.Skjöldurinn, venjulega gerður úr fléttum kopar eða filmu eins og sýnt er á mynd 1, virkar sem hindrun sem hindrar utanaðkomandi raftruflanir frá því að hafa áhrif á merkið inni.Með því að beina truflunum að jörðu hjálpar það við að viðhalda heilleika merkja og bætir heildarafköst kerfisins.Þessi aðferð er mikið notuð í rafeindakerfum þar sem stöðug og hrein merki eru mikilvæg.Það er lykilatriði í hönnun rafsegulsamhæfis (EMC).

Ólíkt merkijarðingu, sem veitir straum til baka í hringrás, beinist hlífðarjarðtenging aðeins að því að vernda merki fyrir hávaða.Það ber ekki venjulegan rekstrarstraum en ræður í staðinn af völdum truflunum.Þessi aðgreining er mikilvæg vegna þess að blanda þessum hlutverkum getur leitt til frammistöðuvandamála.Skjöldurjarðing er hönnuð til að einangra hávaða, en merkjajörð tryggir rétta rásrás.Að halda þessum aðgerðum aðskildum hjálpar til við að bæta áreiðanleika og dregur úr rafmagnstruflunum.

Lágtíðni skjöldur jarðtengingaraðferð

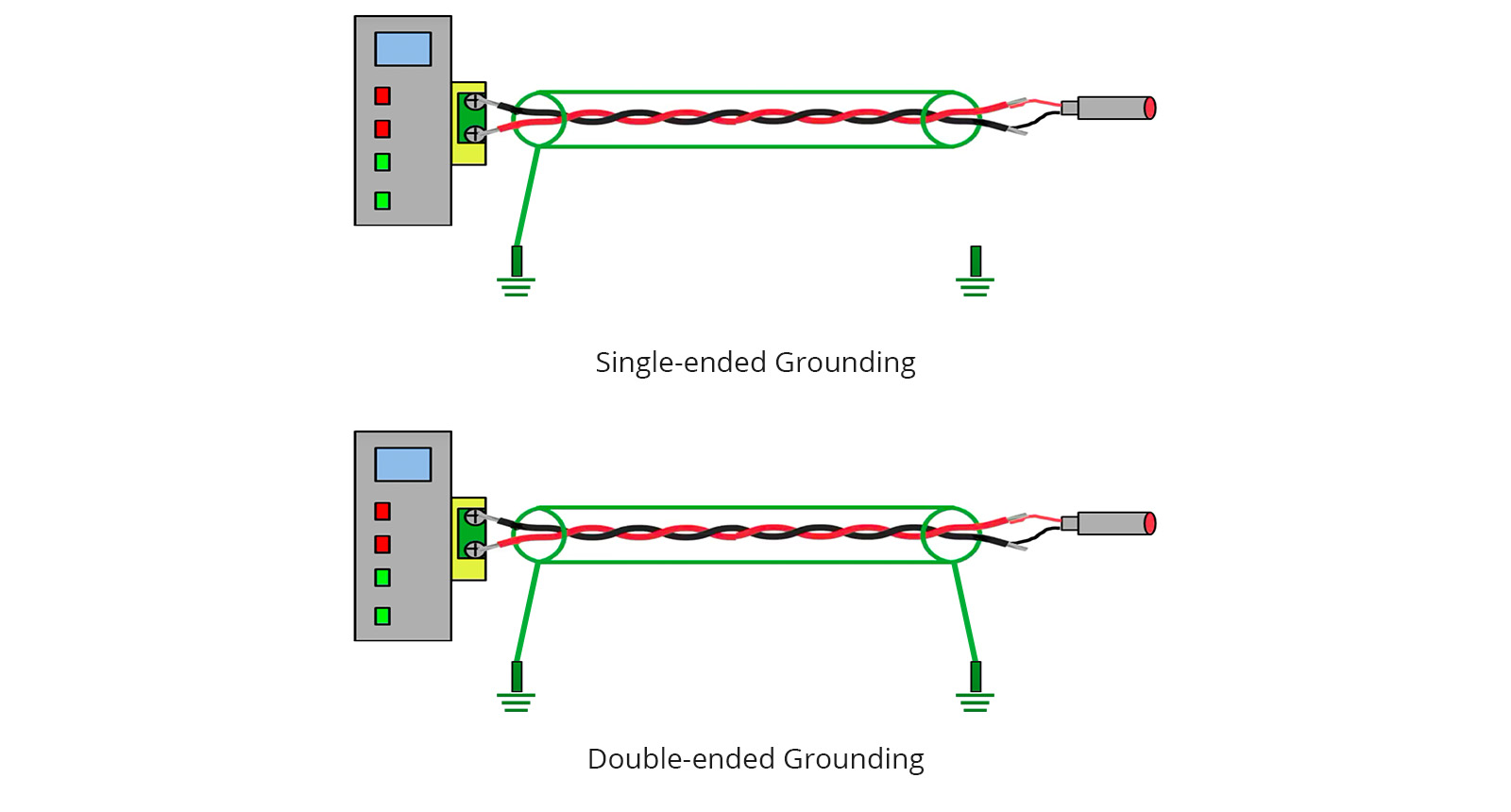

Mynd 2. Einhliða og tvíhliða jarðtenging

Lágtíðni hlífðarjarðtenging er aðferð sem notuð er til að draga úr hávaða í kerfum sem starfa við lægri merkjatíðni, venjulega undir nokkrum kílóhertz.Í þessari nálgun er kapalhlífin aðeins jarðtengd á einum stað, þekkt sem einspunkts jarðtenging.Þessi aðferð kemur í veg fyrir hringrásarstrauma, einnig kallaðir jarðlykkjur, sem geta komið óæskilegum hávaða inn í kerfið.Jarðpunkturinn er venjulega valinn annað hvort við merkjagjafann eða álagið, allt eftir hönnun kerfisins.Eins og sýnt er á mynd 2 tryggir jarðtenging á öðrum endanum stöðuga viðmiðun án þess að búa til lykkjuleið.Þessi tækni er einföld og áhrifarík fyrir lágtíðni forrit.

Einspunkts jarðtenging virkar með því að útrýma mörgum jarðvegum sem gætu leyft straum að flæða í gegnum skjöldinn.Þegar báðir endar eru jarðtengdir við lága tíðni getur munur á jarðgetu valdið því að hávaðastraumar streyma.Með því að jarðtengja aðeins annan endann virkar skjöldurinn eingöngu sem verndandi hindrun frekar en straumleið.Val á milli jarðtengingar frá uppruna og hleðsluenda fer eftir því hvar hávaði er líklegastur til að komast inn í kerfið.Þessi aðferð er almennt notuð í hljóðkerfum, tækjabúnaði og stjórnrásum.Það veitir áreiðanlega hávaðaminnkun án þess að auka flókið við hönnunina.

Hátíðni skjöldur jarðtengingaraðferð

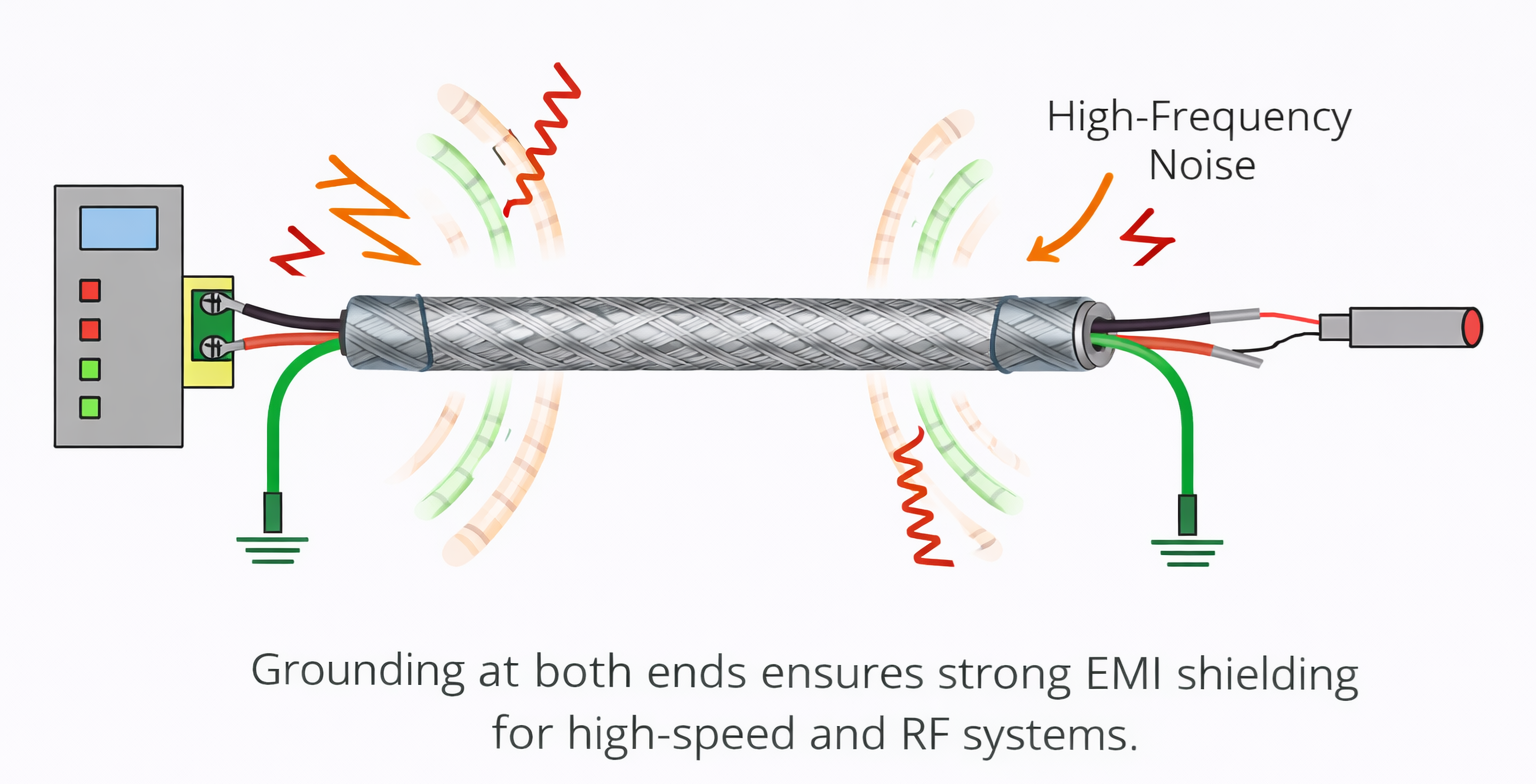

Mynd 3. Hátíðni skjöldjarðunaraðferð

Hátíðni hlífðarjarðtenging er tækni sem notuð er til að stjórna rafsegultruflunum í kerfum sem starfa á háum tíðnum.Við þessar tíðnir hegðar hávaði sér öðruvísi og getur auðveldlega tengst inn í snúrur í gegnum rafsegulsvið.Til að bregðast við þessu verður skjöldurinn að vera jarðtengdur á mörgum stöðum, venjulega í báðum endum kapalsins.Þetta skapar lágviðnámsbraut sem gerir kleift að tæma hátíðni hávaða á áhrifaríkan hátt til jarðar.Ólíkt lágtíðniaðferðum er markmiðið hér að lágmarka viðnám frekar en að koma í veg fyrir straumlykkjur.Þessi nálgun er góð í háhraða- og RF-kerfum.

Jarðtenging í báðum endum bætir skilvirkni hlífarinnar með því að draga úr viðnám skjaldarins yfir alla lengdina.Við háa tíðni geta jafnvel lítil bil eða ójarðaðir hlutar virkað eins og loftnet, sem gerir hávaða kleift að komast inn eða sleppa.Með því að tengja báða endana við jörðu myndar skjöldurinn samfellda hindrun gegn truflunum.Þessi aðferð eykur EMI bælingu og tryggir betri merkjagæði í krefjandi umhverfi.Það er mikið notað í samskiptakerfum, háhraða gagnalínum og RF forritum.Rétt útfærsla tryggir sterka vörn gegn utanaðkomandi hávaðagjöfum.

Hybrid Shield Jarðtengingartækni

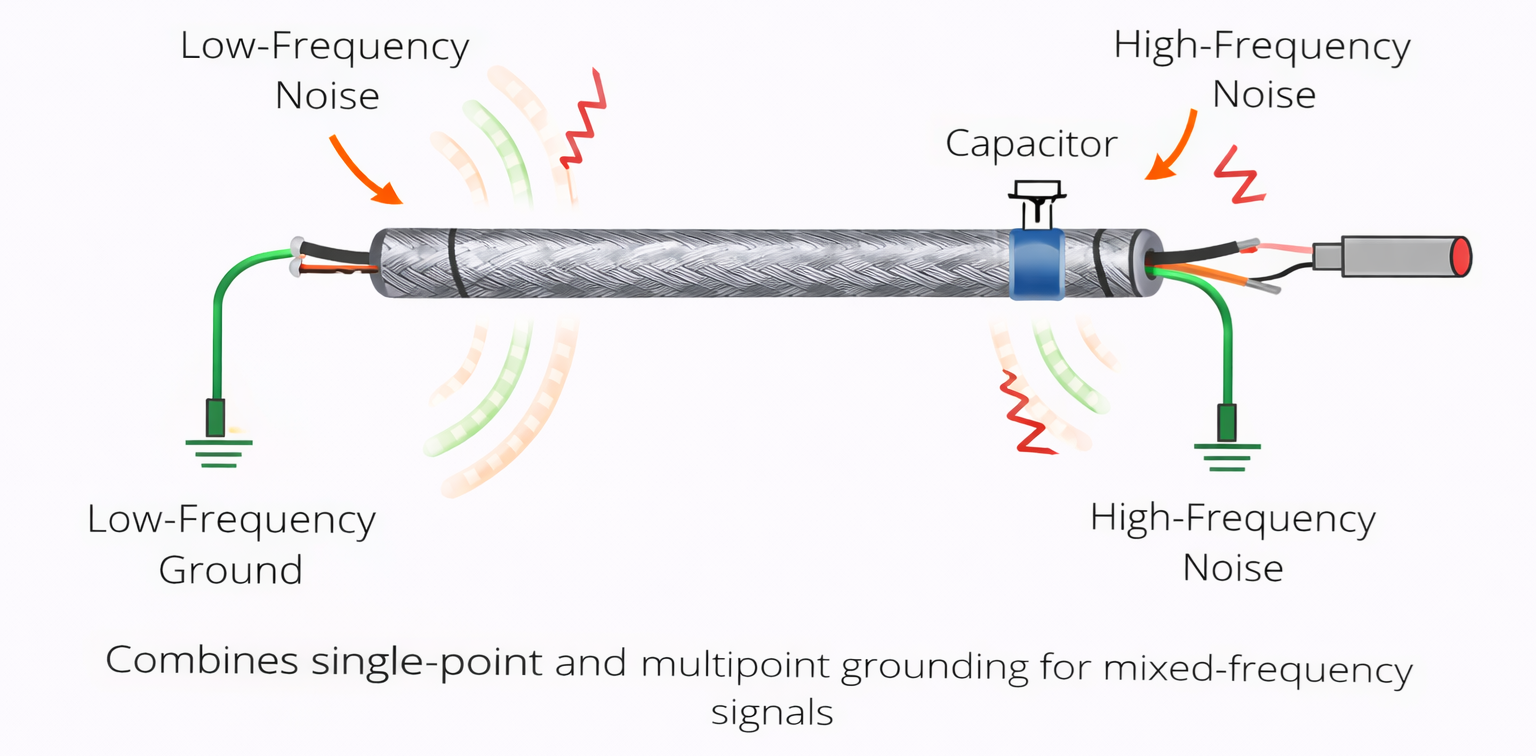

Mynd 4. Hybrid Shield Jarðtengingartækni

Hybrid skjöldjarðing er aðferð sem sameinar einspunkta og fjölpunkta jarðtengingu til að meðhöndla kerfi með blandaðri tíðnimerkjum.Það notar íhluti eins og þétta til að leyfa hátíðni hávaða að fara til jarðar á meðan það hindrar lágtíðnistrauma.Þessi nálgun veitir sveigjanleika með því að taka á bæði lágtíðni og hátíðni truflunum í einni hönnun.Skjöldin getur verið beint jarðtengd í öðrum endanum meðan hún er tengd í gegnum þétta á hinum endanum.Þetta skapar stýrða leið fyrir mismunandi gerðir af hávaða.Það er almennt notað í flóknum rafeindakerfum.

Þessi tækni virkar með því að aðgreina hvernig mismunandi tíðnir hafa samskipti við skjöldinn.Lágtíðnimerkjum er stjórnað með því að takmarka jarðtengingar, á meðan hátíðnihljóð er beint áfram á öruggan hátt í gegnum rafrýmd brautir.Þéttir virkar sem tíðniháður þáttur, sem leyfir aðeins óæskilegum hátíðnimerkjum að fara framhjá.Þetta hjálpar til við að viðhalda stöðugleika merkja án þess að koma upp vandamálum með jarðlykkju.Hybrid jarðtenging er gagnleg í kerfum þar sem bæði hliðræn og stafræn merki eru til staðar.Það býður upp á yfirvegaða lausn til að bæta heildar rafsegulsamhæfni.

Tveggja lags varið kapaljarðtenging

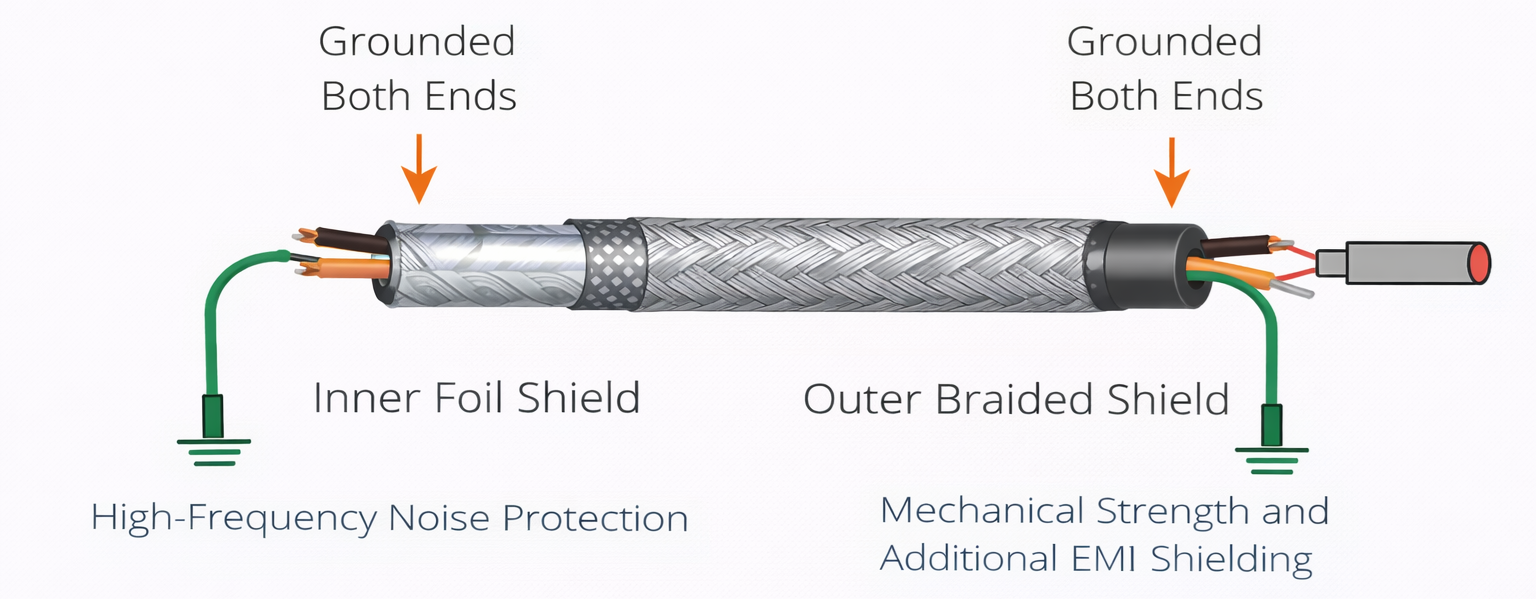

Mynd 5. Tveggja laga, varið kapaljarðtenging

Tveggja laga, varið kapaljarðingu vísar til notkunar á kaplum með tveimur aðskildum varnarlögum, venjulega innri filmuhlíf og ytri fléttuhlíf.Hvert lag þjónar öðrum tilgangi til að vernda merki fyrir truflunum.Innri skjöldurinn veitir hátíðni hávaðavörn, en ytri skjöldurinn býður upp á vélrænan styrk og viðbótar EMI vörn.Rétt jarðtenging þessara laga er mikilvæg til að hámarka virkni þeirra.Hver skjöldur getur verið jarðtengdur á annan hátt eftir kröfum kerfisins.Þessi aðferð er oft notuð í afkastamiklum forritum.

Í mörgum útfærslum er ytri skjöldurinn jarðtengdur í báða enda til að veita sterka EMI vörn, en innri skjöldurinn getur verið jarðtengdur í öðrum endanum til að forðast óæskilega strauma.Þessi aðskilnaður hjálpar til við að stjórna því hvernig hávaða er stjórnað innan kapalsins.Tveggja laga uppbyggingin bætir hlífðarafköst yfir breitt tíðnisvið.Það er almennt notað í viðkvæmum kerfum eins og lækningatækjum, samskiptabúnaði og iðnaðarstýringum.Rétt jarðtenging tryggir að bæði lögin vinni saman án truflana.Þessi nálgun eykur áreiðanleika merkja og dregur úr hávaðaáhrifum.

Hvernig á að velja réttu hlífðarjarðtengingaraðferðina?

Að velja rétta hlífðarjarðtengingu fer eftir tíðni kerfisins og hávaðaumhverfi.

Fyrst skaltu greina hvort kerfið þitt starfar á lágri eða hári tíðni.Lágtíðnikerfi njóta yfirleitt góðs af einspunkts jarðtengingu, á meðan hátíðnikerfi þurfa fjölpunkta jarðtengingu.Að skilja þennan mun hjálpar til við að forðast frammistöðuvandamál.Þetta skref tryggir að aðferðin passi við merkjahegðunina.Það er grunnurinn að ákvörðun þinni.

Næst skaltu meta gerð kapalsins sem notuð er í kerfinu þínu.Hlífðar snúrur eru mismunandi í byggingu, þar með talið eins-lags og tveggja laga hönnun.Kapalbyggingin hefur áhrif á hvernig jarðtengingu skal beitt.Að velja rétta aðferð tryggir hámarks hlífðarvirkni.Þetta skref hjálpar einnig til við að koma í veg fyrir uppsetningarvillur.Rétt kapalmat bætir heildaráreiðanleika kerfisins.

Íhugaðu síðan jarðtengingu kerfisins.Athugaðu hugsanlegan mun á jarðstöðum sem gætu valdið hávaða.Stöðug og stöðug viðmiðun á jörðu niðri er mikilvæg fyrir árangursríka vörn.Þetta hjálpar til við að draga úr truflunum og viðhalda merkjagæðum.Jarðaðstæður hafa bein áhrif á frammistöðu.Nákvæmt mat forðast vandamál í framtíðinni.

Eftir það skaltu greina hávaðagjafana í forritinu þínu.Ákvarðaðu hvort truflun komi frá ytri búnaði, raflínum eða innri rafrásum.Að þekkja upprunann hjálpar þér að velja árangursríkustu jarðtengingarstefnuna.Þetta skref bætir EMI stjórn og kerfisstöðugleika.Það hjálpar einnig við að hámarka frammistöðu hlífðar.Nákvæm auðkenning leiðir til betri árangurs.

Næst skaltu fara yfir flókið kerfi og hönnunarþvinganir.Sumar aðferðir krefjast viðbótarþátta eða vandaðrar skipulagsskipulags.Veldu aðferð sem passar við hönnun þína án þess að bæta við óþarfa flókið.Þetta tryggir auðveldari framkvæmd og viðhald.Einfaldleiki eykur oft áreiðanleika.Jafnvægi frammistöðu og hagkvæmni.

Að lokum skaltu prófa og sannreyna valið aðferð.Mældu afköst kerfisins eftir að jarðtengingu er komið á.Athugaðu hvort hávaðaminnkun og merkistöðugleiki sést.Prófanir tryggja að aðferðin virki eins og búist er við við aðstæður.Það leyfir einnig aðlögun ef þörf krefur.Staðfesting er nauðsynleg til að ná sem bestum árangri.

Algeng mistök við jarðtengingu hlífðarlags

Það er nauðsynlegt að forðast algeng mistök fyrir árangursríka vörn.

• Jarðtengingu báða endana á lágri tíðni óviljandi

Þetta getur búið til jarðlykkjur sem koma óæskilegum hávaða inn í kerfið.Margar hönnun horfa framhjá þessu vandamáli, sem leiðir til rýrðra merkjagæða.Það gerist oft þegar ákvarðanir um jarðtengingu eru teknar án þess að huga að tíðni.Nákvæm skipulagning hjálpar til við að koma í veg fyrir þetta vandamál.

• Notaðu rangan jarðtengingarpunkt

Að velja óviðeigandi jarðtengingarstað getur dregið úr skilvirkni hlífarinnar.Ef jarðviðmiðunin er óstöðug getur verið að hávaða sé ekki beint beint á réttan hátt.Þetta getur leitt til ósamræmis kerfisframmistöðu.Rétt val á jarðtengingu er mikilvægt.

• Léleg gæði skjaldtengingar

Lausar eða ófullkomnar tengingar geta aukið viðnám og dregið úr skilvirkni.Jafnvel litlar eyður geta hleypt hávaða inn í kerfið.Að tryggja traustar og stöðugar tengingar bætir árangur.Gæða uppsetning er nauðsynleg.

• Hunsa kapalgerð og uppbyggingu

Mismunandi snúrur þurfa mismunandi jarðtengingaraðferðir.Að beita sömu aðferð á allar snúrur getur leitt til lélegrar niðurstöðu.Skilningur á snúruhönnun hjálpar við að velja rétta tækni.Þetta kemur í veg fyrir óþarfa frammistöðuvandamál.

• Blöndun merkis og hlífðar á óviðeigandi hátt

Sameining þessara ástæðna getur komið fyrir hávaða í viðkvæmar hringrásir.Hver og einn hefur sitt hlutverk og ætti að meðhöndla það sérstaklega.Óviðeigandi blöndun getur dregið úr áreiðanleika kerfisins.Skýr aðskilnaður bætir árangur.

• Skortur á prófun eftir uppsetningu

Að sleppa staðfestingu getur skilið eftir falin vandamál í kerfinu.Án prófunar er erfitt að staðfesta hvort jarðtenging sé árangursrík.Þetta getur leitt til langvarandi frammistöðuvandamála.Prófun tryggir rétta framkvæmd.

Notkun verndarlags jarðtengingaraðferða

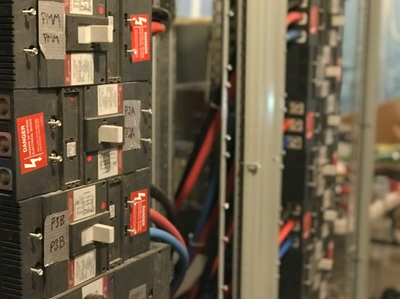

Mynd 6. Rafmagnsborð fyrir iðnaðar með hlífðartengdum raflögnum

Hlífðarjarðtengingaraðferðir eru mikið notaðar í mismunandi atvinnugreinum til að tryggja áreiðanlega merkjasendingu.

1. Hljóðkerfi

Skjöldurjarðing er notuð í hljóðbúnaði til að koma í veg fyrir suð og hávaða.Það hjálpar til við að viðhalda skýrum hljóðgæðum með því að draga úr truflunum.Rétt jarðtenging tryggir stöðuga merkjasendingu.Þetta er mikilvægt í bæði neytenda- og faglegum hljóðuppsetningum.

2. RF og fjarskiptakerfi

Hátíðnikerfi treysta á skilvirka hlífðarvörn til að koma í veg fyrir tap á merkjum.Jarðtenging hjálpar til við að stjórna rafsegultruflunum í samskiptalínum.Það tryggir áreiðanlega gagnaflutning.Þetta er gott í þráðlausum og netbúnaði.

3. Iðnaðarstýringarkerfi

Í iðnaðarumhverfi er rafhljóð algengur vegna þungra véla.Skjöldurjarðing verndar stjórnmerki gegn truflunum.Það bætir stöðugleika og nákvæmni kerfisins.Þetta er mikilvægt fyrir sjálfvirkni og eftirlitskerfi.

4. Læknabúnaður

Viðkvæm lækningatæki þurfa hrein og stöðug merki.Skjaldartenging hjálpar til við að koma í veg fyrir truflanir sem gætu haft áhrif á mælingar.Það tryggir nákvæma notkun greiningartækja.Áreiðanleiki er mikill í heilsugæsluumsóknum.

5. Gagnaflutningskerfi

Háhraða gagnasnúrur þurfa sterka vörn til að viðhalda merki heilleika.Jarðtenging dregur úr hávaða sem getur valdið gagnavillum.Það styður stöðug og hröð samskipti.Þetta er frábært í nútíma stafrænum kerfum.

6. Afldreifikerfi

Skjöldurjarðing er notuð til að stjórna hávaða í raflínum og búnaði.Það hjálpar til við að vernda viðkvæma hluti fyrir rafmagnstruflunum.Þetta bætir skilvirkni og öryggi kerfisins.Rétt jarðtenging er lykilatriði í orkustjórnunarkerfum.

Niðurstaða

Hlífðarjarðtenging gegnir hlutverki við að viðhalda heilleika merkja með því að beina truflunum frá viðkvæmum hringrásum.Mismunandi aðferðum, svo sem einspunkts, fjölpunkts og blendingsjarðtengingar, er beitt út frá kerfistíðni og hönnunarkröfum.Rétt val á snúru, jarðtengingu og uppsetningaraðferðir hafa veruleg áhrif á heildarafköst.Með því að skilja þessar meginreglur og forðast algengar villur geta kerfi náð áreiðanlegum rekstri og áhrifaríkri hávaðaminnkun.
