Slide Switch Guide: Hvernig það virkar, gerðir og hringrásarforrit

Í þessari grein munt þú læra hvað rennarofi er og hvernig hann er notaður til að stjórna raforkuflæði í hringrás.Þú munt skilja tákn þess, innri byggingu og vinnuregluna.Þú munt einnig kanna mismunandi gerðir rennirofa, rafforskriftir þeirra, kosti, takmarkanir og algeng forrit.Að auki munt þú sjá hvernig rennirofar bera saman við rofa og rofa og hvernig á að velja réttan fyrir hringrás.

Vörulisti

Mynd 1. Slide Switch

Hvað er Slide Switch?

Renna rofi er lítill handvirkur rafvélrænn rofi sem notaður er til að stjórna flæði rafstraums í hringrás.Það virkar með því að færa lítinn renna úr einni stöðu í aðra til að kveikja eða slökkva á hringrás eða breyta tengingu hennar.Rennirofar eru almennt að finna í rafeindatækjum, rafrásum og stjórnborðum vegna þess að þeir eru fyrirferðarlítill og auðveldir í notkun.Þeir gera kleift að kveikja eða slökkva á raforku handvirkt með einfaldri renna hreyfingu.Vegna áreiðanleika þeirra og einfaldrar hönnunar eru rennirofar mikið notaðir í rafeindatækni, aflstýringum og litlum rafeindaeiningum.

Tákn fyrir rennirofa

Mynd 2. Tákn fyrir rennirofa

Í rafmagnsteikningum táknar rennirofatáknið skiptibúnaðinn sem notaður er til að opna eða loka rafrás.Táknið samanstendur venjulega af föstum tengipunktum og hreyfanlegri línu sem gefur til kynna skiptileiðina á milli skautanna.Þessi skýringarmynd hjálpar okkur að skilja hvernig rofinn tengir mismunandi hluta hringrásar.Nákvæmt tákn getur verið örlítið breytilegt eftir rofastillingunni sem sýnd er á skýringarmyndinni.Notkun staðlaðra skýringartákna tryggir að hringrásarmyndir haldist skýrar, samkvæmar og auðvelt að túlka við rafræna hönnun og bilanaleit.

Smíði rennirofa

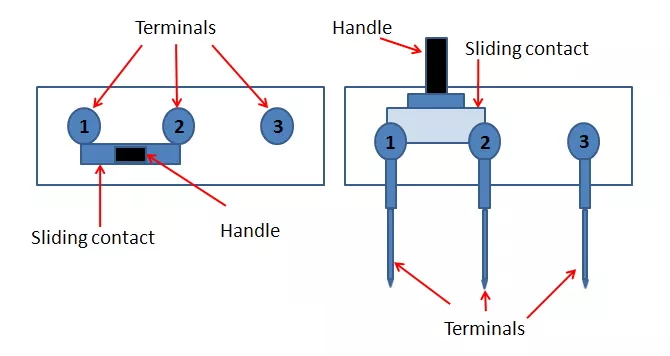

Mynd 3. Smíði rennibrautarrofa

• Handfang (renna)

Handfangið er ytri hluti renniskofans sem er hreyft með fingri.Það er venjulega úr plasti eða endingargóðu einangrunarefni til að tryggja örugga handvirka notkun.Handfangið færist lárétt eftir föstum slóð til að endurstilla innri tengiliðina inni í rofanum.

• Renna tengiliður (Moving Contact)

Renna tengiliðurinn er hreyfanlegur leiðandi hluti sem festur er við rennibúnaðinn.Það er venjulega úr málmi til að tryggja gott rafmagnssamband á milli skautanna.Þessi hluti færist líkamlega yfir mismunandi snertipunkta þegar sleðann er færð.

• Flugstöðvar

Tengi eru málmpinnar sem tengja rennisofann við rafrás.Þeir ná frá meginhluta rofans svo hægt sé að lóða þá á prentaða hringrás (PCB).Hver flugstöð virkar sem tengipunktur milli rofans og ytri raflagna hringrásarinnar.

• Húsnæði

Húsið er ytra hlífin sem umlykur og verndar innri hluti rennibrautarrofans.Það er venjulega gert úr plasti eða málmi til að veita vélrænan styrk og einangrun.Húsið heldur innri hlutum í takt og verndar þá fyrir ryki, skemmdum og utanaðkomandi truflunum.

Vinnureglur rennirofa

Vinnureglan um rennibrautarrofa byggist á hreyfingu rennibrautar sem breytir tengingu milli innri tengiliða.Þegar þú ýtir sleðann til hliðar, er innri snertingin í takt við tiltekna tengi inni í rofanum.Þessi röðun lýkur annað hvort rafmagnsleiðinni eða slítur tenginguna, allt eftir stöðu rofa.Ef tengiliðurinn brúar tvær skautanna getur rafstraumur streymt í gegnum hringrásina.Þegar rennibrautin færist frá snertipunktinum rofnar hringrásin og straumurinn hættir að flæða.Þessi einfalda rennihreyfing gerir rofanum kleift að stjórna rafmagnsástandi hringrásar handvirkt.Vegna þessa einföldu kerfis veita rennirofar áreiðanlega handstýringu í mörgum rafeindakerfum.

Tegundir rennibrautarrofa

SPDT rennibrautarrofi

Mynd 4. SPDT Slide Switch

SPDT (Single Pole Double Throw) rennarofi er rofi sem tengir eina inntaksklemma við eina af tveimur mögulegum úttakstöngum.Það inniheldur einn hreyfanlegur tengiliður sem getur rennt á milli tveggja mismunandi tengipunkta.Þegar sleðann færist í eina stöðu tengist inntakstöngin við fyrstu úttakstöngina.Þegar rennibrautin færist á hina hliðina breytist tengingin í seinni úttakstöngina.Þessi skiptiaðgerð gerir kleift að beina einni hringrásarleið á milli tveggja mismunandi rafleiða.Hönnunin sem sýnd er á myndinni sýnir hvernig rennihreyfingin breytir tengingunni milli skautanna þegar hann hreyfist.Vegna þessa einfalda rofafyrirkomulags eru SPDT rennirofar almennt notaðir fyrir grunnmerki eða hringrásarval.

SPST rennirofi

Mynd 5. SPST Slide Switch

SPST (Single Pole Single Throw) rennibrautarrofi er einfaldasta gerð rennirofa sem notuð er til að stjórna einni rafrás.Það hefur eina inntaksklemma og eina úttakstengi sem eru annað hvort tengdir eða aftengdir með rennaaðgerðinni.Þegar rennibrautin er færð í ON stöðuna tengir innri tengiliðurinn tvær skautanna saman.Þegar sleðann færist í OFF stöðu, losnar snertingin og rafleiðin er rofin.Þessi einfalda vélbúnaður virkar sem grunn ON/OFF stýring fyrir rafstraum.Uppbyggingin sem sýnd er á myndinni sýnir hvernig sleðann færist á milli tveggja staða til að stjórna tengingunni.Vegna einfaldleikans er SPST rennarofinn mikið notaður fyrir einfaldar aflrofaaðgerðir.

DPST Slide Switch

Mynd 6. DPST Slide Switch

DPST (Double Pole Single Throw) rennirofi er hannaður til að stjórna tveimur sjálfstæðum hringrásum á sama tíma með einni rennaaðgerð.Það inniheldur tvær aðskildar innri skiptileiðir sem hreyfast saman þegar sleðann er notuð.Þegar sleðann er ýtt í ON stöðuna tengjast báðar rafrásirnar samtímis.Þegar það er fært í OFF stöðu, eru báðar tengingar opnaðar á sama tíma.Þessi hönnun gerir kleift að skipta tveimur raflínum saman með einni handstýringu.Stillingin sem sýnd er á myndinni endurspeglar hvernig ein renna hreyfing hefur áhrif á tvær innri skiptingarleiðir.DPST renna rofar eru almennt notaðir þegar tveimur hringrásum verður að vera stjórnað saman á samstilltan hátt.

DPDT rennibrautarrofi

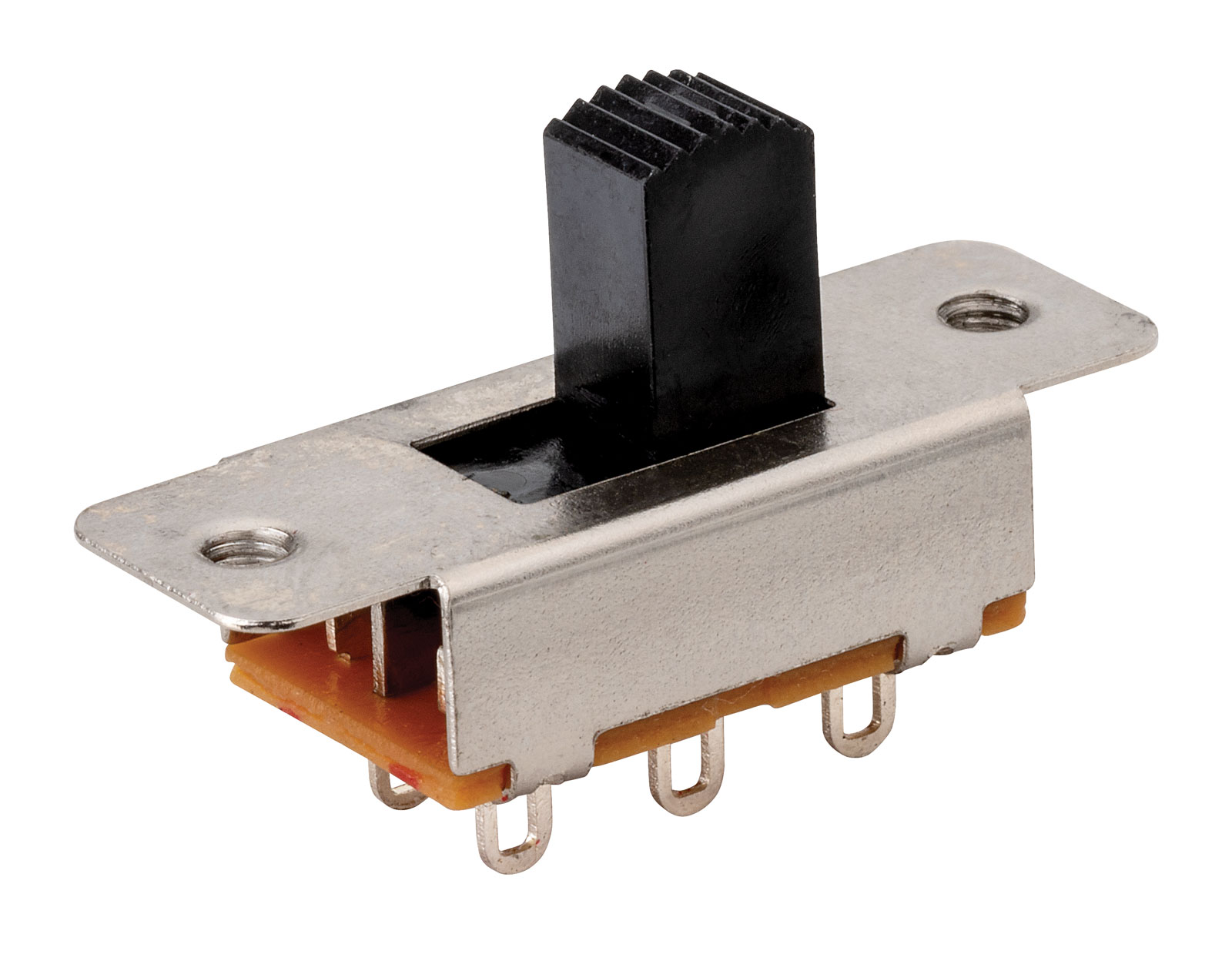

Mynd 7. DPDT Slide Switch

DPDT (Double Pole Double Throw) rennarofi er skiptibúnaður sem getur stjórnað tveimur aðskildum hringrásum og skipt hverri á milli tveggja mismunandi úttaksleiða.Hann inniheldur tvo skauta, hver með tveimur mögulegum tengipunktum.Þegar rennibrautin hreyfist breytast báðar hringrásirnar um tengistöðu sína á sama tíma.Þetta gerir hverri hringrás kleift að skipta á milli tveggja mismunandi flugstöðva eftir staðsetningu renna.Rofiskipulagið sem sýnt er á myndinni sýnir hvernig mörgum skautum er raðað til að styðja þessa tvöfalda rofaaðgerð.Vegna þessarar getu veitir DPDT rennibrautarrofi sveigjanlega skiptastýringu fyrir rafrásir sem krefjast tveggja samtímis tengingabreytinga.

Rafmagnsforskriftir rennirofa

Parameter	Forskrift
Málspenna	12 V – 50 V DC dæmigerð einkunn fyrir litla PCB rennirofa
Núverandi einkunn	0,3 A – 3 A eftir stærð rofa og hönnun tengiliða
Hafðu samband við Resistance	≤ 20 mΩ dæmigert þegar tengiliðir eru lokaðir
Einangrunarþol	≥ 100 MΩ við 500 V DC
Rafmagnsstyrkur	500 V – 1000 V AC í 1 mínútu á milli klemma
Rekstrarhitasvið	−20°C til +85°C dæmigert rekstrarsvið
Vélrænt líf	10.000 – 50.000 skiptilotur
Rafmagnslíf	5.000 – 10.000 skiptilotur undir nafnálagi
Tegund flugstöðvar	PCB gegnum-gat pinnar eða lóðmálmur lokar
Hafðu samband við efni	Silfurhúðuð koparblendi eða kopar tengiliðir
Samskiptaeinkunn	0,3 A við 50 V DC eða 3 A við 12 V DC (algengar einkunnir)
Skiptakraftur	100 gf – 300 gf rennikraftur
Ferðalengd	2 mm – 4 mm rennahreyfing á milli staða
Einangrunarefni	Háhita hitaplast (UL94 V-0 einkunn)
Lokabil	2,54 mm – 5,08 mm venjuleg PCB hæð

Kostir og takmarkanir rennibrautarrofa

Rennirofar eru notaðir í rafrásum vegna þess að þeir eru einfaldir, ódýrir og auðveldir í notkun, en þeir hafa líka nokkrar takmarkanir.

Kostir Slide Switches

• Einföld handstýring gerir það að verkum að auðvelt er að nota rennirofa í mörgum raftækjum.

• Lítil stærð gerir þeim kleift að passa auðveldlega á lítil rafrásartöflur og flytjanlegan búnað.

• Lágur framleiðslukostnaður gerir þær hagkvæmar fyrir rafeindavörur í stórum stíl.

• Hreinsa ON/OFF stöðu veitir sýnilega skiptingarstöðu.

• Áreiðanleg vélræn uppbygging tryggir stöðugan rofaafköst í grunnrásum.

• Auðveld uppsetning á prentplötum með því að nota staðlaða lóðaklemma.

Takmarkanir rennibrautarrofa

• Vélrænir tengiliðir geta slitnað eftir margar skiptingar.

• Takmarkaður rofahraði miðað við rafræna eða solid-state rofa.

• Lítil stærð getur gert handvirka notkun erfiða í ákveðnum hönnun.

• Hentar ekki fyrir mikil afl eða hástraumsrofi.

• Útsetning fyrir ryki eða raka getur haft áhrif á langtímaáreiðanleika skipta.

Notkun rennibrautarrofa

1. Rafeindatækni

Rennirofar eru oft notaðir í litlum rafeindabúnaði eins og útvarp, hátalara og rafeindatæki.Þeir gera kleift að stjórna krafti eða grunnaðgerðum handvirkt með einfaldri renna hreyfingu.Fyrirferðarlítil stærð þeirra gerir þau tilvalin fyrir tæki með takmarkað innra pláss.

2. Færanleg rafeindatæki

Mörg flytjanleg tæki nota rennibrautarrofa fyrir aflstýringu eða stillingarval.Sem dæmi má nefna handfesta rafeindatækni, rafhlöðuknúnar einingar og lítil samskiptatæki.Rofinn gefur skýra líkamlega stöðu sem gefur til kynna hvort tækið sé ON eða OFF.

3. Rafræn leikföng

Rennirofar eru mikið notaðir í rafhlöðuknúnum leikföngum til að stjórna afli eða virkja hljóð- og ljósaaðgerðir.Þeir bjóða upp á einfalda og endingargóða rofalausn sem hentar fyrir endurtekna handvirka notkun.Lítil stærð þeirra passar líka vel inn í samsett leikfangahús.

4. Stjórnborð

Iðnaðar- eða rafeindastýringarborð innihalda stundum rennibrautarrofa til að velja rekstrarhami eða virkja ákveðnar aðgerðir.Rofinn veitir skýra og beina leið til að breyta stillingum handvirkt.Einföld notkun þess gerir það auðvelt að stjórna búnaði.

5. DIY rafeindatækni og frumgerð

Rennirofar eru almennt notaðir í rafrænum verkefnum, frumgerðatöflum og þróunarsettum.Þeir gera kleift að stjórna hringrásarástandi handvirkt við prófun og tilraunir.Einföld uppbygging þeirra gerir þeim auðvelt að samþætta sérsniðna rafræna hönnun.

6. Rafhlöðuvalsrásir

Sum rafeindakerfi nota rennibrautarrofa til að tengja eða aftengja rafhlöðugjafa innan hringrásar.Þetta gerir kleift að stjórna aflgjafa handvirkt í litlum rafeindatækjum.Rennaaðgerðin veitir einfalda leið til að stjórna tengingu milli raflína.

Slide Switch vs Toggle Switch vs Paddle Switch

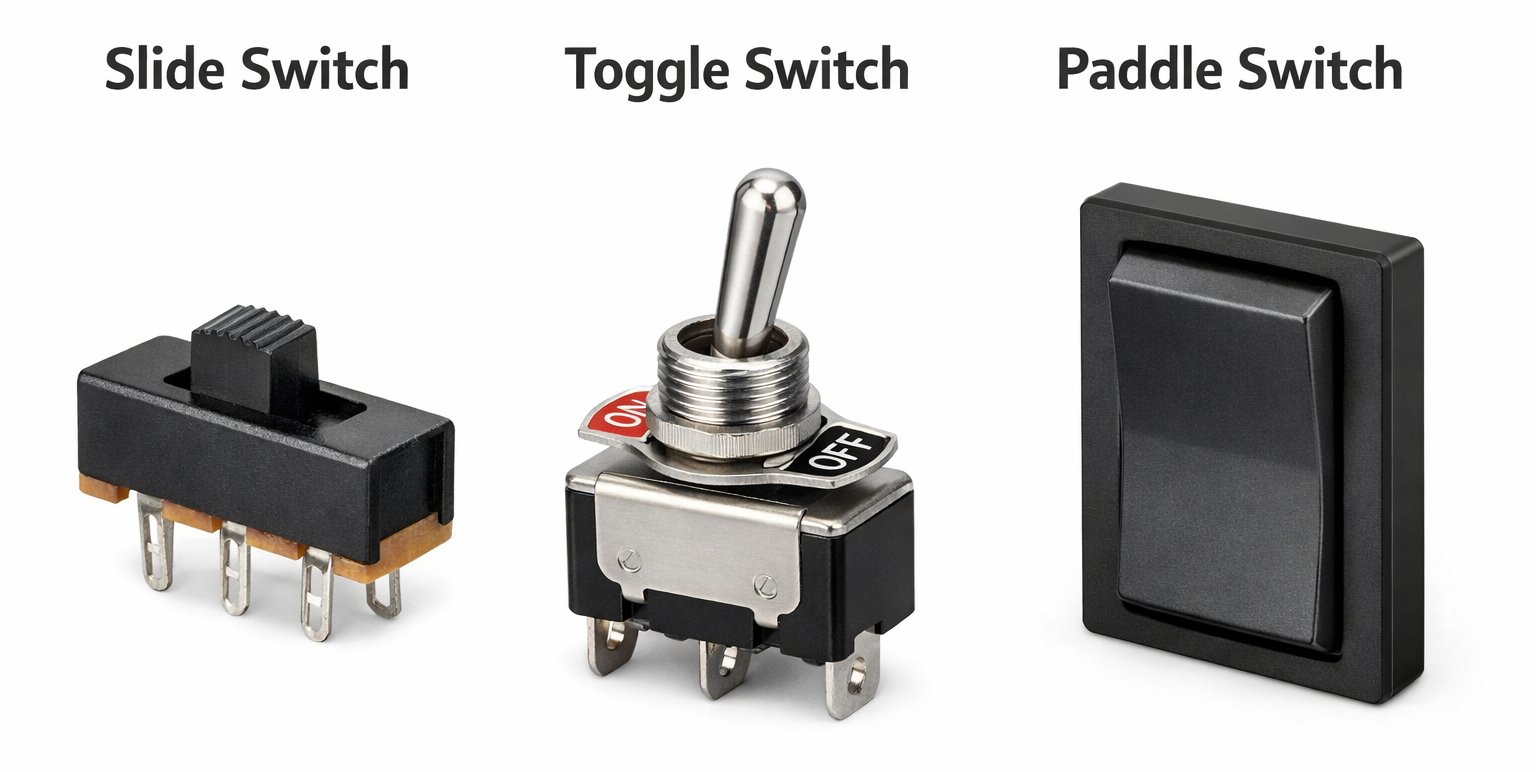

Mynd 8. Slide Switch vs Toggle Switch vs Paddle Switch

Eiginleiki	Renna rofi	Skipta rofi	Paddle Switch
Rekstraraðferð	Renna hreyfing	Snúningshreyfing handfangs	Þrýsta á sléttan róðraflöt
Notendaviðskipti	Renndu til vinstri eða hægri	Snúðu stönginni upp eða niður	Ýttu á spaðann
Vélræn hönnun	Fyrirferðarlítill línulegur renna	Stöðvartengdur stýrimaður	Stór flatur stýrimaður
Uppsetningarstíll	PCB eða pallborðsfesting	Panelfesting	Vegg- eða spjaldfesting
Stærð	Lítill og nettur	Meðalstærð	Stærri hönnun
Sjónræn staðsetningarvísir	Hreinsa rennistöðu	Stefna stöng gefur til kynna ástand	Staða paddle gefur til kynna ástand
Dæmigert eftirlit	Einföld hringrásarstýring	Hringrásarstýring	Rafmagnsstýring fyrir lýsingu
Auðveld notkun	Einföld renna hreyfing	Krefst þess að lyftistönginni sé snúið	Auðveld pressuaðgerð
Uppsetning	Oft lóðað við PCB	Sett í gegnum spjaldhol	Sett í veggplötur
Samþætting tækis	Notað inni í raftækjum	Notað í búnaðarspjöld	Notað í herbergisstýringarkerfum
Stjórna nákvæmni	Hentar fyrir litla hringrás	Hentar fyrir ýmsar hringrásir	Hannað fyrir handvirka herbergisstýringu
Ending	Hóflegt vélrænt líf	Almennt sterkt vélrænt líf	Hannað til tíðrar handvirkrar notkunar
Skipta um stíl	Línuleg skiptihreyfing	Snúningsstöng hreyfing	Þrýstibundið skipti
Dæmigert umhverfi	Raftæki og smátæki	Iðnaðar- eða tækjaspjöld	Húsnæðis- eða byggingareftirlit
Sjónræn hönnun	Lágmarks og samningur	Vélrænt og óvarið	Nútímalegt og flatt yfirborð

Hvernig á að velja rétta rennirofa?

1. Ákvarða rafmagnseinkunn

Fyrsta skrefið er að athuga nauðsynlega spennu og straumstig hringrásarinnar þar sem rofinn verður notaður.Valinn rennarofi verður að hafa rafmagnsgildi sem styðja þessi gildi á öruggan hátt.Að velja rofa með viðeigandi einkunn hjálpar til við að koma í veg fyrir ofhitnun og tryggir stöðuga hringrásarvirkni.

2. Veldu viðeigandi uppsetningargerð

Rennirofar eru fáanlegir í mismunandi uppsetningarstílum eins og PCB festingu eða spjaldfestingu.Uppsetningargerðin ætti að passa við vélrænni hönnun tækisins eða hringrásarborðsins.Rétt uppsetning tryggir að rofinn passi örugglega og virkar áreiðanlega meðan á notkun stendur.

3. Íhugaðu skiptistærð og mál

Stærð rennibrautarrofans verður að passa við laus pláss í tækinu.Þú ættir að athuga stærð rofa, bil milli stöðva og akstursfjarlægð renna.Rétt stór rofi tryggir mjúka uppsetningu og þægilega notkun.

4. Athugaðu nauðsynlegan fjölda skauta og kasta

Mismunandi stillingar rennirofa veita mismunandi tengimöguleika fyrir rafrásir.Nauðsynlegt fyrirkomulag stöng og kast ætti að passa við fyrirhugaða hringrásarstýringu.Að velja rétta uppsetningu tryggir að rofinn framkvæmi það skiptingarverkefni sem óskað er eftir.

5. Metið endingu og vélrænt líf

Vélrænni endingartími gefur til kynna hversu margar skiptilotur rennarofinn getur framkvæmt áður en slit á sér stað.Tæki sem krefjast tíðar skiptingar ættu að nota rofa sem eru hannaðir fyrir lengri vélrænan líftíma.Þetta hjálpar til við að viðhalda áreiðanlegri afköstum yfir langvarandi notkun.

6. Íhuga umhverfisaðstæður

Umhverfisþættir eins og hitastig, raki og ryk geta haft áhrif á afköst rofans.Að velja rofa sem er hannaður fyrir væntanlegt rekstrarumhverfi bætir áreiðanleika til lengri tíma litið.Þetta er sérstaklega mikilvægt fyrir tæki sem notuð eru við erfiðar aðstæður eða utandyra.

Niðurstaða

Rennirofar eru einföld og áreiðanleg tæki sem notuð eru til að stjórna rafrásum með rennandi hreyfingu.Smæð þeirra, lítill kostnaður og auðveld notkun gerir þá algenga í mörgum rafeindatækjum og rafrásum.Að skilja hluta þeirra, vinnureglu, gerðir og forskriftir hjálpar við að velja rétta rofann fyrir hringrás.Að velja réttan rennirofa byggt á rafeinkunn, stærð og uppsetningu tryggir örugga og skilvirka hringrásarstýringu.
