TMS320C6713BZDP225 DSP Guide: Lögun, pinout, forrit, val og gagnablað

Þessi handbók snýst allt um TMS320C6713BZDP225, háhraða stafrænu merki örgjörva (DSP).Það skýrir hvernig flísin virkar, hvað það er notað og hvers vegna það er sterkt val fyrir störf sem þurfa hratt og nákvæma vinnslu.Leiðbeiningarnar ná yfir lykilaðgerðir flísarinnar eins og 225 MHz hraða hans, stuðnings á fljótandi punkti, stóru minni og gagnlegum innbyggðum verkfærum eins og hljóðhöfnum og minni tengi.Það sýnir einnig hvernig á að tengja það, hvernig á að forrita það skref fyrir skref, hvar það er hægt að nota og hvaða aðra svipaða hluti þú getur valið ef þörf krefur.

Vörulisti

TMS320C6713BZDP225 Yfirlit

The TMS320C6713BZDP225 er öflugur fljótandi punktur stafrænn merki örgjörva (DSP) hannaður til að takast á við háhraða og háþróunarverkefni.Tilheyrir TMS320C6000 ™ DSP pallinum, sérstaklega C67X fjölskyldunni, starfar þessi flís á klukkuhraða 225 MHz og skilar allt að 1350 MFLOPS og 1800 MIPS af vinnsluorku.Byggt í kringum aukinn mjög langan kennsluorð (VLIW) arkitektúr, það getur framkvæmt allt að átta leiðbeiningar samhliða á hverri lotu.Tækið samþættir 264 KB af RAM á flís og styður ytra minni eins og SRAM og SDRAM í gegnum 32 bita ytri minni viðmót (EMIF).Það býður einnig upp á öflugan útlæga stuðning, þar á meðal fjölrásar raðtengi (MCASP), buffed raðtengi (MCBSP), 16 bita hýsil-port viðmót (HPI) og 16 rás EDMA stjórnandi fyrir skilvirka gagnahreyfingu.

Festu magnpantanir þínar á TMS320C6713BZDP225 í dag til að halda verkefnum þínum í gangi án tafar.

TMS320C6713BZDP225 CAD módel

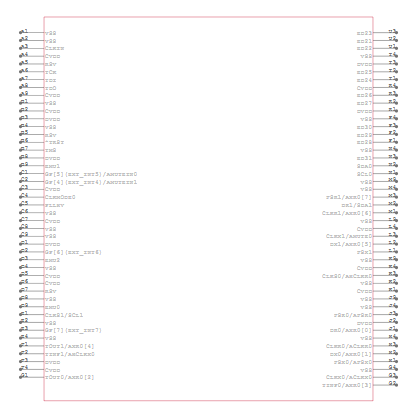

TMS320C6713BZDP225 tákn

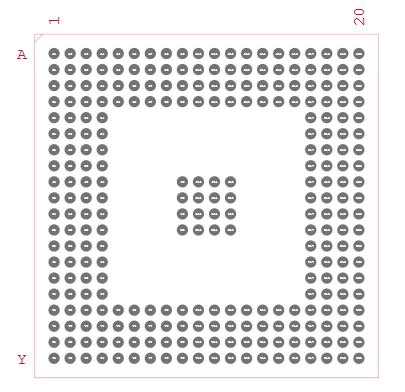

TMS320C6713BZDP225 fótspor

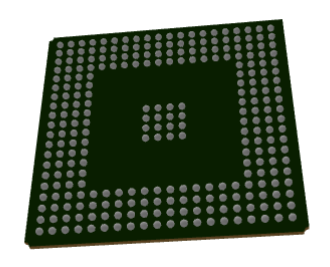

TMS320C6713BZDP225 3D líkan

TMS320C6713BZDP225 eiginleikar

Kjarna arkitektúr: Örgjörvinn er byggður á Vliw arkitektúr, sem gerir honum kleift að framkvæma allt að átta leiðbeiningar samhliða meðan á hverri klukku hringrás stendur.Þessi arkitektúr hámarkar afköst og skilvirkni, sem gerir flísina sem hentar fyrir reiknafrek forrit eins og merki vinnslu og greiningar.

Klukkahraði: Að starfa á tíðni 225 MHz skilar flísin háhraða vinnslu getu.Þessi klukkuhraði tryggir jafnvægisviðskipti milli afkasta og orkunotkunar, sem er gott í innbyggðum og iðnaðarkerfi.

Frammistaða: Með getu til að framkvæma allt að 1350 milljónir fljótandi punkta á sekúndu (MFLOPS) og 1800 milljónum leiðbeininga á sekúndu (MIPS), meðhöndlar þessi DSP flóknar reiknirit og stórfelldar tölulegar útreikningar á skilvirkan hátt.

Minni á flís: Örgjörvinn samþættir 264 kb af hraðri flís minni.Þetta gerir kleift að fá skjótan aðgang að mikilvægum gögnum og leiðbeiningum, draga úr leynd og bæta framkvæmdarhraða.

Ytri minni viðmót: Sérstakur 32 bita ytri minni viðmót (EMIF) styður breitt úrval utanaðkomandi minni tæki, þar á meðal SRAM, SDRAM og Flash.Þetta gerir kerfi kleift að auka minnisgetu út frá kröfum um forrit.

Rekstrarspenna: Flísin starfar á lágum kjarna spennu 1,26V til að lágmarka orkunotkun, en viðhalda eindrægni við 3,3V I/O staðla, sem er algengt í mörgum innbyggðum kerfum.

Margrásir hljóðröð: Það felur í sér tvö MCASP tengi til að senda og fá fjölrásargögn.Þessar hafnir eru mikilvægar í forritum eins og hljóðblöndun, raddþekkingu og stafrænni tónlistarvinnslu.

Fjölrásir : Tveir MCBSP bjóða upp á háhraða raðsamskipti til að tengja við merkjamál, stafræna skynjara eða önnur raðtæki.Þeir veita sveigjanleika í því að senda bæði hljóð- og stjórnunargögn.

Host-Port Interface (HPI): 16 bita HPI gerir kleift að fá hratt og beina samskiptaleið milli DSP og hýsingaraðila, sem gerir kleift að gera skilvirkt gagnaskipti við kembiforrit eða rekstur kerfisins.

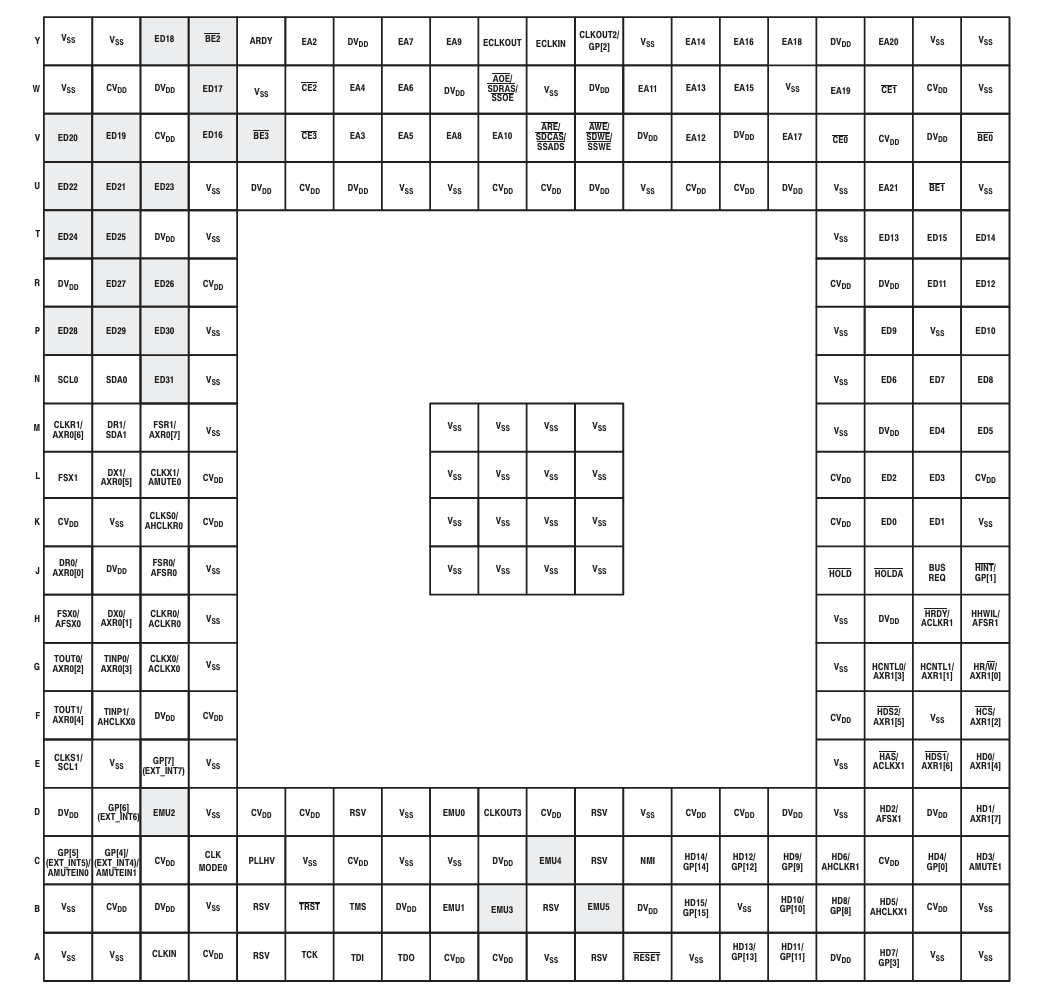

TMS320C6713BZDP225 Pinout skýringarmynd

Þessi pinout skýringarmynd sýnir hvernig hverri tengingu (eða „bolta“) er raðað neðst á TMS320C6713BZDP225 flísinni, sem notar 225 bolta BGA pakka.Raðirnar (A til y) og dálkar (1 til 15) mynda rist og hvert ferningur sýnir hvaða aðgerð eða aflgjafa er úthlutað á þann stað.Flísin er með marga rafmagnspinna eins og VSS (jörð) og CVDD eða DVDD (aflgjafa), sem dreifast um til að halda flísinni með jafnt.Pinnar eins og Clkin, Reset, TMS, TDI og TDO nálægt botninum eru notaðir til að forrita og kembiforrit með JTAG.

Aðrir pinnar tengja örgjörva við ytri hluta eins og minni og önnur tæki.Má þar nefna heimilisfangslínur (Eax), Data Lines (EDX), Chip Selects (CEX) og stjórnmerki (Hold, Busreq osfrv.).Þú munt einnig sjá prjóna fyrir raðsamskipti eins og MCBSP og almennar I/OS (GPIO), sem gerir flísina sveigjanlegan fyrir margar hönnun.Í miðjum flísinni eru fleiri VS og VDD pinnar flokkaðir saman til að hjálpa við stöðugan kraft og hitajafnvægi.Þetta skipulag hjálpar örgjörvanum að keyra vel, sérstaklega þar sem það er hannað fyrir háhraða stafrænt verkefnavinnsluverkefni.

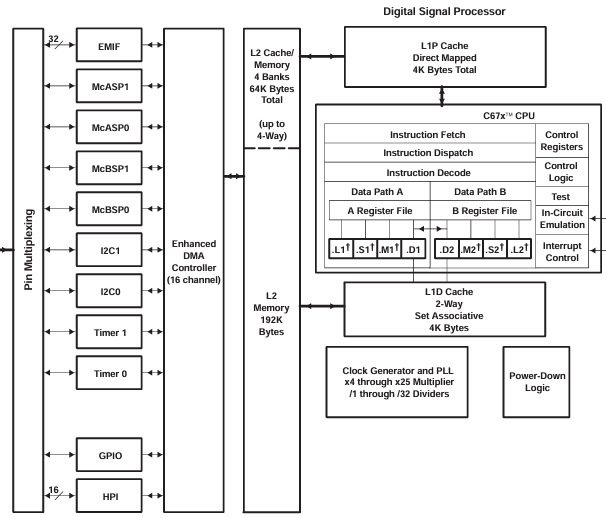

TMS320C6713B Virkni blokkarmynd

Hagnýtur blokkarmynd af TMS320C6713B, þar með talið TMS320C6713BZDP225, sýnir hvernig þessi stafræna merki örgjörva (DSP) virkar og tengist öðrum íhlutum.Í miðstöðinni er C67X+ CPU kjarninn, sem notar sérstaka gerð hönnunar sem kallast vliw (mjög langt kennsluorð).Þetta gerir það kleift að keyra upp í átta leiðbeiningar á sama tíma og gera það mjög hratt fyrir verkefni eins og hljóð- eða merkisvinnslu.Örgjörvinn hefur tvo helstu gagnaleiðir, slóð A og slóð B, hver með sitt eigið sett af skrám og einingum til að meðhöndla stærðfræði og rökfræðiaðgerðir.Þetta hjálpar örgjörva að takast á við flókna útreikninga fljótt og skilvirkt.

Fyrir minni inniheldur DSP L1 skyndiminni fyrir leiðbeiningar og gögn (4KB hvert) og stærra L2 minni (192kB), sem geta virkað sem skyndiminni eða verið notað beint.Það er líka skyndiminni/minni stjórnandi sem tekst að stjórna allt að fjórum 64KB minnisblokkum og hjálpa til við að flýta fyrir aðgangi gagna.Flísin inniheldur DMA stjórnandi með 16 rásir til að færa gögn milli minni og jaðartækja án þess að hægja á CPU.Það styður ýmis tengi eins og EMIF fyrir utanaðkomandi minni, MCASP og MCBSP fyrir raðsamskipti, I2C, tímamæla, GPIO og HPI fyrir samspil hýsils.Þetta er tengt með því að nota PIN margfeldi, sem gerir kleift að sveigjanleg stilling byggist á þörfum verkefnisins.Það er einnig með klukkukerfi með PLL sem aðlagar hraða með því að margfalda eða deila inntaksklukkunni og losunarrökfræði til að spara orku.Fyrir kembiforrit og kerfisstjórnun felur það í sér eftirbreytni í hringrás og truflun á truflun.

TMS320C6713BZDP225 Forskriftir

Tegund	Færibreytur
Framleiðandi	Texas hljóðfæri
Röð	TMS320C67X
Umbúðir	Bakki
Staða hluta	Virkur
Tegund	Fljótandi punktur
Viðmót	Hýsingarviðmót, i2c, mcasp, mcbsp
Klukkuhraði	225MHz
Óstöðugt minni	Ytri
Ram á flís	264KB
Spenna - I/O.	3.30v
Spenna - kjarninn	1.26V
Rekstrarhiti	0 ° C ~ 90 ° C (TC)
Festingartegund	Yfirborðsfesting
Pakki / mál	272-BBGA
Pakki birgjabúnaðar	272-BGA (27x27)
Grunnvörunúmer	TMS320

TMS320C6713BZDP225 forrit

Hljóðvinnsla

TMS320C6713BZDP225 er mikið notað í hljóðkerfi vegna mikils afkasta og vinnslugetu á fljótandi punkti.Það er tilvalið fyrir verkefni eins og jöfnun, síun, echo afpöntun, hljóðáhrifaframleiðslu og kraftmikla sviðsstjórn í stafrænum blöndunartæki, áhrif örgjörva og stúdíógír.Stuðningur þess við raðtengi með fjölrásum (MCASP og MCBSP) gerir það fullkomið fyrir hljóðinntak/úttaksaðgerðir, raddþekkingarkerfi, stafræn hljóðfæri og hágæða hljóðstyrkjakerfi.

Fjarskipti

Á sviði fjarskipta gegnir þetta DSP hlutverki við meðhöndlun háhraða gagnastrauma og flókinna mótunaráætlana.Það er notað í vinnslu baseband innan frumustöðva og mótalds.Hæfni örgjörva til að stjórna háþróuðum reikniritum til að leiðrétta villu, bælingu bergmáls og gagnaþjöppun tryggir áreiðanlega radd- og gagnaflutning á netum.Það styður einnig mótun netumferðar og vinnsluverkefni í beina og rofa og stuðlar að skilvirkum og greindum samskiptakerfum.

Læknisfræðileg myndgreining

TMS320C6713BZDP225 er notað í lækningatæki eins og ómskoðun, CT og Hafrannsóknastofnun vélar.Það gerir kleift að vinna hratt úr myndgögnum, framkvæma aðgerðir eins og hávaðaminnkun, auka eflingu og uppbyggingu myndar í tíma.Með öflugum tölum og minni meðhöndlunargetu bætir þetta DSP skýrleika myndarinnar og dregur úr töfum á greiningar.Viðbrögð þess eru mikilvæg fyrir forrit þar sem eftirlit með sjúklingum eða myndstýrðum aðgerðum er tímaviðkvæm.

Iðnaðar sjálfvirkni

Í iðnaðareftirlitsumhverfi er þessu DSP treyst fyrir nákvæma mótorstjórnun, vélfærafræði og eftirlit.Það vinnur skynjara gögn frá mótorum og stýrivélum til að tryggja nákvæma hreyfistýringu, sem er mikilvægt fyrir CNC vélar, samsetningarlínur og vélfærafræði.Hröð merkisvinnsla þess gerir kleift að fá áreiðanlegar endurgjöf stjórnkerfi, sem tryggir orkunýtni og öryggi í rekstri.Tækið er einnig notað í snjallskynjakerfi til að framkvæma staðbundna gagnagreiningu og draga úr álagi á miðstýrð kerfum.

Bifreiðakerfi

Í nútíma farartækjum styður þetta DSP bæði infotainment og öryggisforrit.Það sér um hljóð- og myndbandsgagnavinnslu fyrir bílskemmtunarkerfi, þar með talið uppsöfnun hávaða og hljóðbætur.Ennfremur vinnur IT skynjara gögn í háþróaðri ökumannsaðstoðarkerfi (ADAS), sem hjálpar við uppgötvun hlutar, viðvaranir um brottför akreina og aðlögunarstýringu.Áreiðanleiki þess og hraði gerir það að verkum að það hentar verkefnum innan rafeindatækni bifreiða.

Her og geimferði

TMS320C6713BZDP225 er notað í ratsjá, sónar og örugg samskiptakerfi í varnarumsóknum.Það meðhöndlar merki uppgötvun, hávaðasíun og bylgjuformagreiningu fyrir eftirlits- og miðunarkerfi.Í Aerospace styður það gervihnattamerkjamerki afkóðun og vinnslu fjarvirkni.Hæfni örgjörva til að standast krefjandi gagnaálag og veita framleiðsla tryggir áreiðanleika þess í harðgerðu og háum umhverfi.

TMS320C6713BZDP225 Svipaðir hlutar

• TMS320C6713BGDP225

TMS320C6713BGDP225 er náið afbrigði af TMS320C6713BZDP225 og deilir sama 225 MHz klukkuhraða og 272-bolta BGA pakka.Aðalgreiningin liggur í innri umbúðum eða lítilsháttar framleiðslumunur (oft tengdur hitastigseinkunn eða efnismöguleikum) sem getur haft áhrif á aðfangakeðju eða reglugerðir fyrir ákveðið umhverfi.Þar sem það býður upp á sömu frammistöðu og samhæfni pinna, þá þjónar það sem bein innbrot í innbrot, sem gerir það að einum þægilegasta vali ef BZDP225 er ekki tiltækur.

• TMS320C6713BZDP300

TMS320C6713BZDP300 eykur afköst með hraðari klukkuhraða 300 MHz en viðheldur sömu BGA pakka og spennuþörf.Þessi aukna vinnsluhraði gerir kleift að ná hraðari framkvæmd fljótandi reiknirits, sem er tilvalið fyrir forrit sem krefjast hærri afkösts eins og háþróaðs hljóðvinnslu eða gagnaöflun.Fyrir þá sem eru að leita að því að auka afköst kerfisins án þess að endurhanna vélbúnað er þetta betri uppfærsla á 225 MHz útgáfunni.

• TMS320C6713BGDP300

TMS320C6713BGDP300 býður upp á sama 300 MHz vinnsluafl og BZDP300, en eins og BGDP225, getur það falið í sér minni háttar mun á innri umbúðum eða samsetningarefni.Það er áfram samhæfð og virkni eins í flestum tilvikum.Þetta gerir það að framúrskarandi afkastamikilli valkostur, sérstaklega fyrir iðnaðar- eða skipuleg umhverfi þar sem þörf er á sveigjanleika í hluti og samræmi.

TMS320C6713BZDP225 Forritunarskref

1. Settu upp þróunarumhverfið

Til að hefja forritun TMS320C6713BZDP225 verður þú að setja upp Code Composer Studio (CCS), opinbert samþætt þróunarumhverfi Texas Instruments (IDE).Þetta umhverfi styður að setja saman, kembiforrit og stjórna DSP verkefnum.Tengdu DSP Starter Kit (DSK) eða einhverja studd þróunarborð í gegnum USB eða JTAG tengi við tölvuna þína.Gakktu úr skugga um að borðið sé rétt knúið og að ökumennirnir séu rétt settir upp.Þegar CCS viðurkennir vélbúnaðartenginguna ertu tilbúinn að stilla vinnusvæði verkefnisins.

2. Búðu til og stilltu nýtt verkefni

Ræstu CCS og búðu til nýtt verkefni sem er tileinkað TMS320C6713 tækinu.Veldu viðeigandi miðunarstillingu og veldu sérstaklega C6713 DSP kjarna.Eftir það, stilla stillingar þýðandans og tengilsins, fela þau í sér að skilgreina minnishluta, tilgreina innihalda möppur og aðlaga fínstillingarfána.Ef þú ert að nota einhverja þriðja aðila bókasöfn eða DSP/Bios kjarna TI, þá er þetta einnig stigið þar sem þú bætir þeim við verkefnið.

3. Þróaðu forritakóðann þinn

Nú er kominn tími til að skrifa raunverulegt forrit.Hægt er að skrifa kóða í C fyrir einfaldleika eða í samsetningu fyrir hámarksárangur.C6713 styður mjög skilvirka framkvæmd DSP reiknirita og TI býður upp á hámarks DSP bókasöfn (t.d. DSPLIB, Imglib) til að flýta fyrir þróun.Gakktu úr skugga um að hanna með minnisstjórnun í huga, nota innri vinnsluminni á skilvirkan hátt meðan þú skipuleggur stærri gögn í ytra minni í gegnum EMIF.Merkjavinnsla felur oft í sér hratt framkvæmd lykkju, meðhöndlun biðminni og truflun á stjórnun, svo skipulagðu rökfræði þína í samræmi við það.

4. Byggja og kemba umsóknina

Notaðu CCS til að byggja verkefnið með frumkóðanum.Byggingarferlið tekur saman kóðann og tengir hann til að framleiða keyrslu (.out) skrá.Hladdu þessu framleiðsla í DSP með CCS.Þú getur síðan byrjað á kembiforritinu með CCS verkfærum, stillt brotamörk, horft á breytur, skoðað skrár og stigið í gegnum leiðbeiningar.Þetta skref er mikilvægt til að ná rökréttum eða tímasetningarmálum, sérstaklega í verkefnum merkjavinnslu.

5. Prófaðu og fínstilltu

Þegar forritið þitt hefur keyrt án villna skaltu framkvæma hagnýtar prófanir til að tryggja að það hegði sér eins og til er ætlast í hagnýtum tilvikum.Notaðu snið og viðmiðunartæki CCS til að mæla árangursmælikvarða eins og leiðbeiningarferli, minnisnotkun og seinkun á vinnslu.Byggt á þessum innsýn skaltu fínstilla kóðann þinn fyrir framkvæmdarhraða og skilvirkni auðlinda.Algengar hagræðingaraðferðir fela í sér að rúlla lykkju, lágmarka aðgang að minni og nýta samhliða kennsluarkitektúr Vliw DSP kjarna.

6. Setja forritið

Eftir að hafa prófað og hagræðingu skaltu undirbúa endanlega framleiðslu tilbúna.Ef DSP ætlar að keyra sjálfstætt, þá þarftu að forrita forritið í óstöðugt leifturminni þannig að það stígvél sjálfkrafa á Power-Up.Þetta skref gæti krafist verkfæra eins og Flash forritara eða stillingar á ræsir.Að lokum, skjalfestu uppsetningarferlið, minnis kort, uppbyggingu frumkóða og kerfishegðun til að styðja við framtíðarþróun, uppfærslur eða kembiforrit.

TMS320C6713BZDP225 Kostir

Nákvæmni á fljótandi punkti

TMS320C6713BZDP225 veitir innfæddan stuðning við fljótandi punktaaðgerðir, sem aðgreinir það frá mörgum DSP-punktum.Þessi hæfileiki einfaldar mjög þróun flókinna stærðfræðilegra reiknirita með því að útrýma þörfinni fyrir handvirka stigstærð og fastan tölur.Nákvæmni á fljótandi punkti er dýrmæt þegar unnið er með breið kraftmikil svið eða viðkvæm gögn, að tryggja að niðurstöður séu bæði nákvæmari og auðveldari að staðfesta í prófunum.

Skilvirk arkitektúr

Í kjarna TMS320C6713BZDP225 liggur mjög langur kennsluorð (VLIW) arkitektúr sem gerir örgjörva kleift að framkvæma allt að átta leiðbeiningar samtímis á klukku hringrás.Þessi samhliða eykur afköst verulega og gerir flísina vel henta fyrir útreikningaþungum forritum eins og FFT, síun eða aðlagandi stjórnunarlykkjum. Þetta þýðir hæfileikinn til að innleiða fullkomnari reiknirit innan hertari tímasetningar, sem hagræða heildarafköstum kerfisins án þess að krefjast margra vinnsluaðila eða sambúðar.Arkitektúrinn er hannaður til að nýta samsíða kennslustigs á áhrifaríkan hátt og hjálpa til við að draga úr leynd og bæta framkvæmdarhraða.

Öflug jaðar samþætting

DSP er smíðað með fjölhæfum I/O og minni viðmótsgetu, þar á meðal fjölrásar hljóðröð (MCASP), fjölrásir með buffuðum raðgáttum (MCBSP) og öflugu 32 bita ytri minni viðmóti (EMIF).Þessi tengi gera það auðvelt að samþætta við ýmis utanaðkomandi tæki eins og hljóðkóða, skynjara, gagnaflutninga eða ytri vinnsluminni/flash minni.Samþættar jaðartæki draga úr þörfinni fyrir utanaðkomandi lími eða örgjörva og hjálpa til við að hagræða kerfishönnun og lægri þróunarkostnaði.

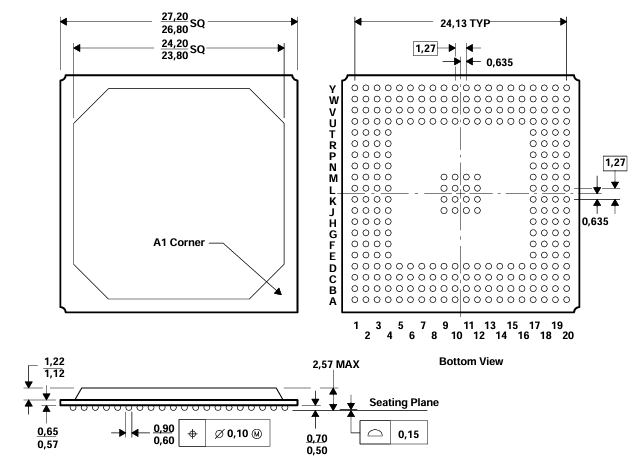

TMS320C6713BZDP225 Pökkunarvíddir

• Pakkategund: Plastkúlunet (PBGA)

• Líkamsstærð:

Nafn: 24,20 mm × 24,20 mm

Lágmark: 23,80 mm × 23,80 mm

Hámark: 24,20 mm × 24,20 mm (ytri brún)

• Boltahöll: 1,27 mm dæmigert

• Þvermál kúlu: 0,90 mm (nafn), 0,60 mm (mín.

• Pakkhæð: 1,22 mm (max), 1,12 mm (mín.

• Sæti flugvélar til boltamiðstöðvarinnar: 0,15 mm

• Bolta fylking: 20 × 20 rist með nokkrum stöðum sem vantar (samtals 272 kúlur)

• Yfirlitskóði pakkans: S-PBGA-N272

Pakkaskipti

TMS320C6713BZDP225 Framleiðandi

TMS320C6713BZDP225 er framleitt með Texas hljóðfæri (Ti), alþjóðlegur viðurkenndur leiðandi í hálfleiðaraiðnaðinum.Höfuðstöðvar í Dallas, Texas, Ti hefur byggt upp langvarandi orðspor fyrir nýsköpun í hliðstæðum og innbyggðum vinnslutækni.Með áratuga sérfræðiþekkingu í vinnslu stafrænnar merkja þróaði TI TMS320C6000 ™ DSP vettvanginn (þar sem C6713 serían var sett af stað) til að takast á við flóknar tölvuþörf milli atvinnugreina.Sem framleiðandi tryggir TI strangt gæðaeftirlit, umfangsmikla skjöl og áframhaldandi stuðning hugbúnaðarverkfæra í gegnum vistkerfi þess, þar á meðal kóða tónskáld og bjartsýni DSP bókasafna.Margir treysta ekki aðeins fyrir afkastamikla vélbúnað eins og TMS320C6713BZDP225, heldur einnig fyrir áreiðanleika og langtíma framboð sem verkefni-gagnrýnin og iðnaðarforrit krefjast.

Niðurstaða

TMS320C6713BZDP225 er öflugur DSP sem ræður við þung verkefni eins og hljóðvinnslu, samskiptamerki, læknisfræðilegar myndir og snjallvélar.Það virkar hratt, meðhöndlar tölur nákvæmlega og tengist auðveldlega við minni og önnur tæki.Það er notað á mörgum sviðum eins og hljóð, fjarskiptum, heilsugæslu, verksmiðjum, bílum og varnarkerfi.Það fylgir einnig góðum stuðningi, verkfærum til þróunar og langtíma áreiðanleika.Á heildina litið er það snjallt og áreiðanlegt val fyrir flókin verkefni sem þurfa sterka vinnslu.
