UC3842 PWM stjórnandi: Forskriftir, pinout og forrit

Þessi leiðarvísir kafa í UC3842 PWM stjórnandi IC, hluti í nútíma rafeindatækni sem fagnað er fyrir fjölhæfni og áreiðanleika í fjölmörgum orkustjórnunarforritum.Með því að kanna arkitektúr sinn og virkni afhjúpum við hvernig UC3842 tryggir nákvæma valdastjórnun í breytirhönnun eins og Boost, Flyback, Buck, Forward og Push-Pull.Uppgötvaðu forskriftir þess, forrit og hagnýta innsýn og sjáðu hvers vegna UC3842 er áfram eign í heimi rafeindatækni.

Vörulisti

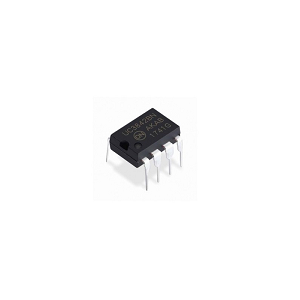

Yfirlit yfir UC3842 PWM stjórnandi

The UC3842 Veitir áreiðanlegan straumafköst með því að stilla spennuna lúmskt til að bregðast við sveiflukenndum kröfum álagsins.Íhlutinn er mikilvægur fyrir DC til DC breytir og offline forrit, aukinn með eiginleikum eins og nákvæmni snyrtilegum sveiflum, mikilli villu magnari og hitastigsstöðugri tilvísun.Þessum þáttum er bætt við núverandi samanburð sem skynjun og öflugan afköst í totem, sem gerir kleift að knýja MOSFETs með færni.Margir hafa vald með þessum virkni og hafa getu til að ná nákvæmri núverandi stjórnun í forritum, þar á meðal DC-DC breytum, SMP og línuspennueftirlitsaðilum, með því að stilla PWM merkið hæfileikar til að stjórna aflrofa.UC3842 getur starfað í hámarksstraumi eða spennustjórn.Viðbragðsrásir þess, þegar þær eru paraðar við villumagnara, gerir það að verkum að hámarksstraumur og skylduhringur breytirinn svarar tafarlaust kröfum sem liggja fyrir.Aðlögunarhæfni UC3842 í ýmsum forritum leggur áherslu á margþætt þýðingu þess.Til dæmis, við hönnun línuspennueftirlits, er þörf á áreiðanleika þar sem hver óstöðugleiki gæti haft veruleg áhrif á afköst tækisins.Með stefnumótandi notkun UC3842 er áhætta af truflunum lágmörkuð, sem gerir kleift að aðlagandi spennuaðgerðir.

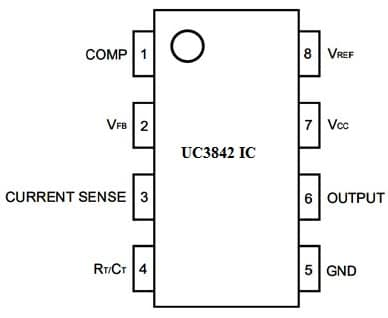

PIN -stillingar UC3842 PWM stjórnandi

Pinna nr.	Pinnaheiti	Lýsing
Pinna 1	Comp (samanburður)	Þessi samanburðarpinnapinn veitir 1 MHz lágt viðnám Merki fer eftir aðalmuninum á settum og straumspennu. Það er almennt tengt við spennu pinna IC í gegnum viðnám og þétti.
Pinna 2	VFB (Spenna endurgjöf)	Það er inntak í villu magnarann ​​innan flísarinnar. Spennismunurinn á þessum pinna veitir endurgjöf til að stjórna framleiðslunni.
Pinna 3	Núverandi tilfinning	Shunt viðnám er notað til að fylgjast með núverandi flæði allan hringrásina og spennuna þvert á hann er gefinn aftur til straumsins Sense Pin.
Pinna 4	RT/CT (tímasetningarviðnám/þétti)	Þessi pinna tengir ytri viðnám og þétti við Stilltu innri sveiflutíðni.
Pinna 5	Jörð	Þetta er jörð (GND) pinna, tengdur við hringrásina Jarðstöð.
Pinna 6	Framleiðsla	Þessi pinna veitir PWM merki út frá endurgjöfinni, sem hægt er að nota til að stjórna rafeindatækjum.
Pinna 7	VCC	Það er spennuframboðspinna fyrir IC.
Pinna 8	VREF (viðmiðunarspenna)	Þessi pinna veitir viðmiðunarspennu, sem er notuð Búðu til PWM merki.

Aðgerðir og forskriftir UC3842

Lögun/forskrift	Upplýsingar
Fjöldi pinna	8
Gerð PWM stjórnandi	Núverandi stillingar PWM stjórnandi
Rekstrarspennusvið	12v til 28v
Útgangspinna straumur	200 Ma
Skipta tíðni	500 kHz
Hámarks skylduferli	97%
Rekstrar núverandi framboð	25 Ma
Bjartsýni fyrir	DC til DC og offline breytir
Festingartegund	Í gegnum gat
Virka	Stíg upp, niðurbrot, uppstreymi/niður
Topology	Buck, Boost, Flyback, Buck-Cost, Forward
Tíðni	450 kHz
Hækkunartími	50 ns
ROHS staða	Rohs3 samhæft
Pakki/mál	8-dýfa
Rekstrarhitastig	0 ° C til 70 ° C.
Tækni notuð	Bicmos
Fjöldi framleiðsla	1
Framleiðsla gerð	Smári bílstjóri
Framleiðsla straumur	1a
Stjórntækni	PWM
Dæmigerður hausttími	50 ns
Mál (lengd x breidd x þykkt)	9,81 mm x 6,35 mm x 3,9 mm
Hæð	5,08 mm

Jafngildir og valkostir UC3842

• UC3843

• UC3844

• UC2842

• SG2524

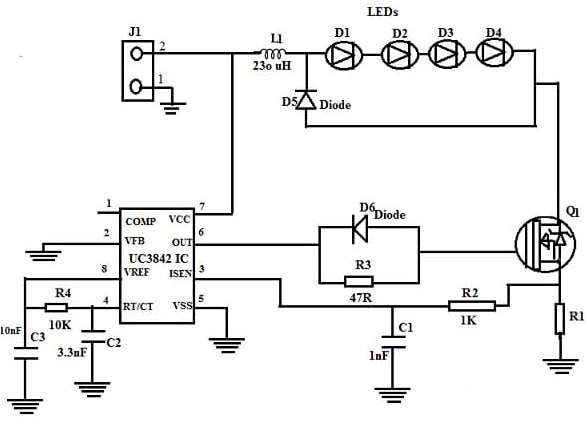

UC3842 PWM stjórnandi með LED bílstjóra

UC3842 PWM stjórnandi hannaður til að stjórna spennu og straumi fyrir stöðuga afköst og skilvirka birtustýringu.Í röð tengdum LED fylki er LED raðað í röð, sem gerir sama straum kleift að renna í gegnum hverja LED, sem tryggir samræmda birtustig.Heildarspenna sem þarf er jafngildir summan af öllum framspennum LED.Sem dæmi má nefna að fjöldi fjögurra LED með framvirkri spennu af 3 volt þarf hvor um sig 12 volt.Einn gallinn við þessa uppsetningu er þó að einn LED bilun getur truflað alla fylkinguna.Til að takast á við þetta notar UC3842 stjórnun á straumstillingu til að koma á stöðugleika í straumi, viðhalda birtustig og áreiðanleika jafnvel þó að einstök LED einkenni séu mismunandi.

Hvernig UC3842 LED bílstjóri virkar?

UC3842-undirstaða LED bílstjóri starfar í gegnum þrjú lykilstig:

• Spenna reglugerð með peningum breytir

Ökumaðurinn stígur niður inntaksspennu (10–25 volt) í stöðugan framleiðsla, svo sem 12 volt, með því að nota peningatím.Þessi hringrás felur í sér MOSFET, díóða og inductor fyrir skilvirka orkubreytingu með lágmarks tapi.

• Núverandi eftirlit

Nákvæmni viðnám í röð með LED fylgist með og stjórnar straumstreymi.Til dæmis, til að ná 1,5-AMP straumi, er viðnámsgildið reiknað með lögum OHM, sem leiðir til gildi um það bil 0,67 ohm.

• PWM stjórnun fyrir stöðugleika

UC3842 notar PWM (púlsbreidd mótun) til að aðlaga/slökkva á tímasetningu MOSFET, viðhalda stöðugu straumstigum og vernda LED.Ferrite-kjarnaleiðari er fínstilltur til að draga úr orkutapi og bæta skilvirkni.

Forrit UC3842 PWM stjórnandi

Árangur í valdastjórnun

Einn af framúrskarandi eiginleikum UC3842 er geta þess til að laga framleiðsluspennu og straum sem hentar mismunandi rafálagi.Fyrir DC-DC breytir og utan nets SMPS forrit skilar það framúrskarandi afköstum vegna lágs ræsisstraums og breitt starfssviðs.Stjórnandinn felur einnig í sér móðursýki, sem eykur stöðugleika við mismunandi inntaksskilyrði.

Styrkleiki í fjölbreyttu umhverfi

UC3842 er hannað til að virka bæði í einangruðum og óeinkuðum aflgjafauppsetningum, sem veitir sveigjanleika fyrir mismunandi kerfisarkitektúr.Sýnt er enn frekar fram á áreiðanleika þess með getu þess til að starfa á breitt hitastigssvið, sem tryggir stöðuga afköst við krefjandi aðstæður.

Tæki

Þökk sé öflugri hönnun sinni er UC3842 almennt notað til að knýja þungar vélar, rafhlöðukerfi og háþróaða raforkubirgðir.Nákvæmni spennu og núverandi stjórnun gerir það mikilvægt í forritum sem krefjast skilvirkni, áreiðanleika og aðlögunarhæfni.Þetta gerir UC3842 að kjarna nútíma aflgjafa.
