Að skilja LFSC3GA25E-7F900C FPGA arkitektúr og lykilaðgerðir

Með því að skoða LFSC3GA25E-7F900C er hægt að skoða nánar hvernig forritanleg rökfræðitæki styðja sveigjanleg stafræn kerfi.Þú getur notað þessa FPGA til að skipuleggja gagnaleiðir, stjórna merkjum og byggja sérsniðnar rökfræðiaðgerðir inni í einum flís.Innra skipulag þess sameinar forritanlegar rökfrumur, minniskubba og inntaksúttaksbanka svo merki fara á skilvirkan hátt í gegnum tækið.Að skilja hvernig þessir hlutar vinna saman hjálpar þér að sjá hvernig flókin rafræn kerfi eru uppbyggð.Frá samskiptavélbúnaði til stýrikerfa býður þessi FPGA upp á hagnýta leið til að búa til aðlögunarhæfa stafræna hönnun.

Vörulisti

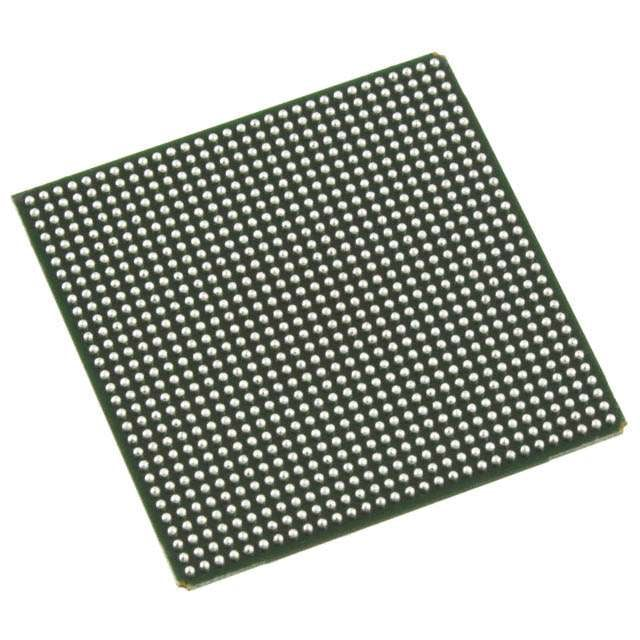

LFSC3GA25E-7F900C Yfirlit

LFSC3GA25E-7F900C er forritanlegt rökfræðitæki hannað til að styðja stillanlegar stafrænar aðgerðir í innbyggðum rafeindakerfum.Tækið inniheldur rist byggða rökfræði með þúsundum forritanlegra þátta, innra minnisauðlinda og fjölda inntaks- og úttakstenginga fyrir ytri samskipti.Arkitektúr þess gerir kleift að útfæra stafrænar hringrásir, stýrisleiðir og merkjavinnsluverkefni innan einni flís.Samþætt leiðarnet tengja saman rökkubba og minnishluta svo gögn geta farið í gegnum tækið á skipulegan hátt.Notkun er studd af lágu kjarnaframboði og háum pinnafjölda pakka sem hentar fyrir þétt borðskipulag.

Er að leita að LFSC3GA25E-7F900C.Hafðu samband við okkur til að athuga núverandi lager, afgreiðslutíma og verð.

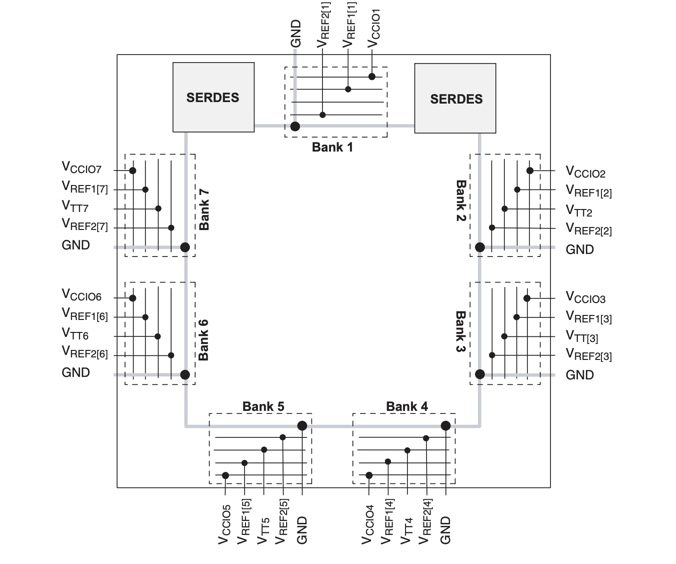

Bankar af LFSC3GA25E-7F900C

Inntaks- og úttaksbankafyrirkomulag notað í LFSC3GA25E-7F900C FPGA sem sýnir hvernig tækið skipuleggur forritanlegar I O auðlindir sínar í mörg spennustýrð svæði.Átta bankar eru dreift um jaðar tækisins og hver banki inniheldur flokkaðar tengingar fyrir VCCIO framboð, viðmiðunarspennuinntak merkt VREF, stöðvunarspennupinnar merktir VTT og jörð.Þessi uppbygging gerir hverjum banka kleift að starfa með sjálfstæðum rafmagnsskilyrðum svo hægt sé að styðja mismunandi merkjastaðla á aðskildum hliðum tækisins.SERDES tengiblokkir birtast nálægt efri bökkunum til að styðja við háhraða raðsamskiptarásir tengdar nálægum I O svæðum.Útlitið auðkennir einnig sameiginlega viðmiðunarpinna og rafmagnstengingar sem skilgreina hvernig ytri merki hafa samskipti við innri forritanlega rökfræði í gegnum I O uppbyggingu.

LFSC3GA25E-7F900C CAD gerð

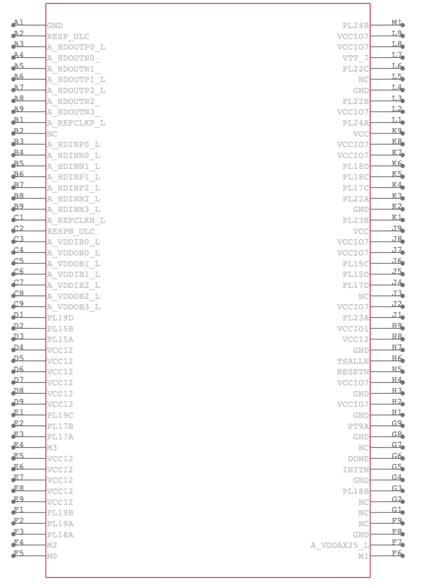

LFSC3GA25E-7F900C tákn

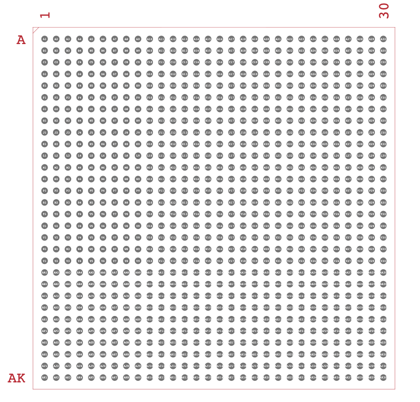

LFSC3GA25E-7F900C Fótspor

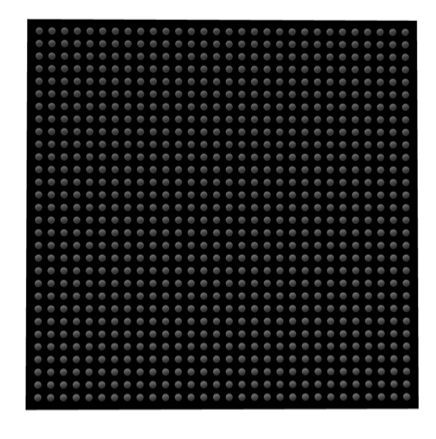

LFSC3GA25E-7F900C 3D líkan

Eiginleikar LFSC3GA25E-7F900C

High Density Forritanleg rökfræði

Tækið samþættir um tuttugu og fimm þúsund forritanlega rökfræðiþætti sem raðað er í skipulagt rist.Hægt er að stilla þessar rökfrumur til að innleiða stafrænar stýrisleiðir, samsetta rökfræði og reikniaðgerðir innan innbyggðra kerfa.

Innbyggt minnisarkitektúr

Innri minnisauðlindir veita meira en einn megabita af geymslurými fyrir biðminni gagna og styðja rökfræðiaðgerðir.Þessum minnisblokkum er dreift um allt tækið þannig að rökrásir geta nálgast gögn á staðnum án langra leiðarleiða.

Sveigjanleg inntaks- og úttakstengi

Allt að þrjú hundruð sjötíu og átta inntaks- og úttakstengingar gera tækinu kleift að hafa samskipti við skynjara, samskiptaviðmót og aðra stafræna íhluti.Pinnabyggingin styður marga rafmagnsstaðla yfir óháða I O banka.

Innbyggt úrræði fyrir klukkustjórnun

Innri klukkustjórnunarblokkir hjálpa til við að dreifa tímamerkjum yfir forritanlegu rökfræðiskipulaginu.Þessar auðlindir viðhalda samstilltri tímasetningu merkja þannig að stafrænar aðgerðir eiga sér stað í skipulegri og fyrirsjáanlegri röð.

Háhraða raðviðmótsgeta

Sérstakir raðviðmótsblokkir styðja háhraða samskiptarásir fyrir gagnaflutning á milli kerfiseininga.Þessar blokkir tengjast I O banka í nágrenninu og hjálpa til við að viðhalda stöðugri merkjasendingu í gagnafrekri hönnun.

Structured Logic Processing Blocks

Sérhæfðar innri vinnslublokkir lengja rökfræðiefnið og gera hönnuðum kleift að innleiða endurteknar stafrænar mannvirki á skilvirkari hátt.Þetta fyrirkomulag styður verkefni eins og pakkameðferð, stýriröð og samhliða gagnaaðgerðir.

Forritanlegt leiðarnet

Skipulagt leiðarnet tengir rökfrumur, minniskubba og tengipinna.Merki geta ferðast um netið eftir mörgum leiðum, sem gerir hönnuðum kleift að skipuleggja stafrænar aðgerðir á þann hátt sem passar við kerfisarkitektúrinn.

Sameining yfirborðsfestingarpakka

Tækið er til húsa í stórum kúlugrindarpakka sem styður þétta borðsamþættingu.Þessi pakkabygging gerir kleift að raða mörgum raftengingum í þétt fótspor fyrir háþróaðar rafeindasamsetningar.

LFSC3GA25E-7F900C Tæknilýsing

Eiginleiki vöru	Eiginleikagildi
Framleiðandi	Grindar hálfleiðari
Spenna - Framboð	0,95V ~ 1,26V
Samtals vinnsluminni bitar	1966080
Tækjapakki fyrir birgja	900-FPBGA (31x31)
Röð	SC
Pakki / hulstur	900-BBGA
Pakki	Bakki
Rekstrarhitastig	0°C ~ 85°C (TJ)
Fjöldi rökfræðilegra þátta/fruma	25.000
Fjöldi rannsóknarstofa/CLB	6250
Fjöldi I/O	378
Gerð uppsetningar	Yfirborðsfesting
Grunnvörunúmer	LFSC3GA25
RoHS staða	Samræmist ekki RoHS
Rakaviðkvæmni (MSL)	3 (168 klst.)
REACH staða	REACH hefur ekki áhrif
ECCN	3A991D
HTSUS	8542.39.0001

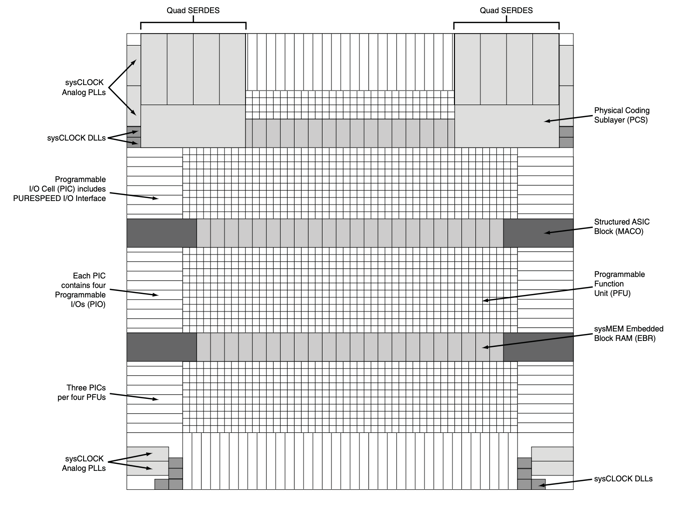

Einfölduð blokkarmynd af LFSC3GA25E-7F900C

Innri skipulag LFSC3GA25E-7F900C FPGA sem byggir á neti sem sýnir fyrirkomulag forritanlegrar rökfræði, minniskubba, klukkuauðlindir og háhraðaviðmótsbyggingar.Forritanlegar aðgerðareiningar mynda miðlæga rökfræðiefnið þar sem stillanlegar stafrænar hringrásir eru útfærðar.Dreifðir sysMEM innbyggðir blokkar RAM hlutar veita innri gagnageymslu og biðminni innan rökfræðifylkisins.Forritanlegar I O frumur staðsettar meðfram brúnum tækisins tengja innri rökfræði við ytri pinna, þar sem hver forritanlegur I O þyrping inniheldur margar forritanlegar I O tengingar.Quad SERDES blokkir og líkamleg kóðunar undirlagsviðmót birtast nálægt efstu svæðum til að styðja við háhraða raðsamskipti.Uppbyggðir ASIC blokkir merktir MACO eru samþættir í rökfræðiefninu til að styðja við sérhæfð vinnslumannvirki.Klukkustjórnunarauðlindir merktar sysCLOCK hliðrænar PLLs og sysCLOCK DLLs eru settar við jaðra útlitsins til að búa til og dreifa tímasetningarmerkjum yfir forritanlegan arkitektúr.

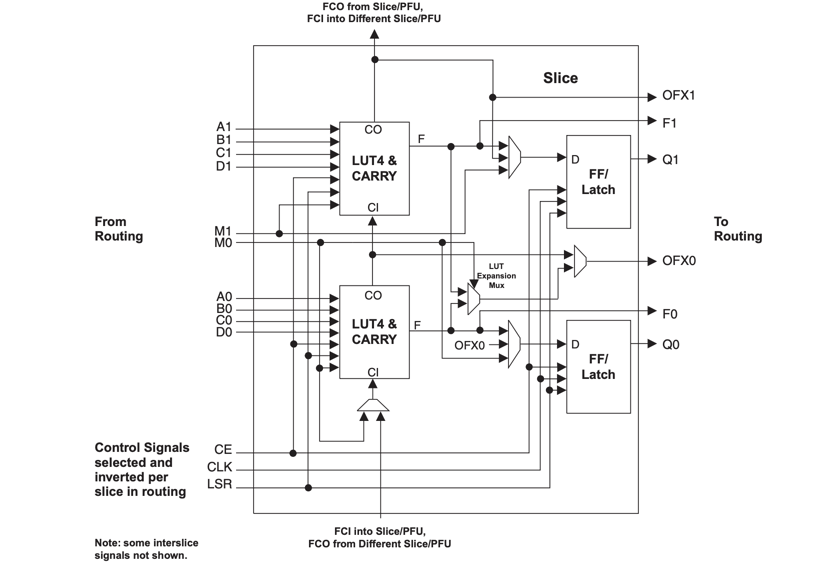

Sneiðarmynd af LFSC3GA25E-7F900C

Innri uppbygging rökfræðisneiðar sem notuð er innan forritanlegrar aðgerðareiningar LFSC3GA25E-7F900C FPGA.Tvær LUT4 blokkir framkvæma samsettar rökfræðiaðgerðir með því að nota fjögur inntaksmerki merkt A, B, C og D. Innbyggð flutningsrökfræði styður reikniaðgerðir með því að tengja flutningsinntak og flutningsúttaksmerki á milli aðliggjandi sneiða.Flip flop eða latch þættir geyma úttaksgögn frá rökfræðistigi, framleiða skráð úttak merkt Q0 og Q1.Stjórna inntak eins og klukka, klukka virkja og stilla eða endurstilla merki stjórna raðvirkni geymslueininganna.Leiðartengingar á vinstri og hægri brún tengja sneiðina við forritanlegt samtengingarnetið í kring, sem gerir merki kleift að komast inn frá leiðarauðlindum og skila unnum útgangi aftur til leiðarefnisins.

Umsóknir um LFSC3GA25E-7F900C

Iðnaðarstýringarkerfi

Forritanleg rökfræði gerir tækinu kleift að stjórna tímasetningarröðum, merkjaleiðum og stafrænum stjórnunarverkefnum í sjálfvirkum búnaði.Það getur samræmt marga skynjara og stýrisbúnað en viðhalda stöðugri stafrænni vinnslu innan stjórnkerfisins.

Gagnasamskiptainnviðir

Samskiptabúnaður krefst oft sveigjanlegrar stafrænnar vinnslu fyrir gagnameðferð og viðmótsstýringu.Tækið getur unnið úr komandi gagnastraumum, skipulagt leiðarrökfræði og stutt samskiptatengla innan netbúnaðar.

Embedded Computing Platforms

Innbyggð kerfi nota forritanlega rökfræði til að stjórna gagnaflæði milli örgjörva, minnis og viðmótstækja.Tækið getur innleitt sérsniðnar stafrænar leiðir sem aðlaga kerfishegðun að sérstökum umsóknarkröfum.

Háhraða gagnaöflunarkerfi

Mælikerfi safna oft merkjum frá mörgum aðilum á sama tíma.Forritanleg rökfræðileg uppbygging getur skipulagt stafræn merki sem berast, samræmt tímasetningu og undirbúið gögnin fyrir frekari vinnslu eða flutning.

Merkjavinnsla vélbúnaður

Tækið getur innleitt stillanlegar reikni- og rökfræðilegar aðgerðir sem styðja merkjavinnsluaðgerðir.Hægt er að útfæra stafrænar síur, stjórnlykkjur og gagnabreytingarverkefni beint innan forritanlegrar rökfræðiskipulags.

LFSC3GA25E-7F900C Kostir og gallar

Kostir

• Stór forritanleg rökgeta styður flóknar stafrænar aðgerðir

• Mikill fjöldi inn- og úttakstenginga gerir sveigjanlegan kerfissamþættingu kleift

• Innbyggðir minnisblokkir veita innri gagnageymslu og biðminni

• Endurstillanleg rökskipan gerir kleift að uppfæra vélbúnaðaraðgerðir með hönnunarbreytingum

• Margir I O bankar leyfa mismunandi merkjastaðla innan eins tækis

Ókostir

• Hönnunarferli krefst sérhæfðs þróunarverkfæra og uppsetningarverkflæðis

• Flækjustig tækis getur aukið kerfishönnunartíma meðan á þróun stendur

• Stór pakkningastærð krefst vandlegrar uppsetningu prentaðs hringrásar

• Orkustjórnun verður að hafa í huga þegar margar rökfræðilegar auðlindir eru virkar

LFSC3GA25E-7F900C Valkostir

Hlutanúmer	Framleiðandi	Helstu eiginleikar	Notaðu tilfelli/athugasemdir
LFSC3GA25E-7FFN1020C	Lattice Semiconductor Corporation	FPGA tæki úr SC fjölskyldunni sem býður upp á um 25.000 rökfræðilega þætti, innbyggða minnisauðlindir og mikinn fjölda forritanlegra I/O pinna.Það notar fínan tónhæð BGA pakka sem styður þétt hringrásarskipulag og flókna stafræna hönnun.	Notað í innbyggðum stjórnkerfum, samskiptaviðmótum og rafeindatækni í iðnaði þar sem þörf er á forritanlegum vélbúnaði og mikilli I/O tengingu.
LFSC3GA25E-7FFA1020C	Lattice Semiconductor Corporation	Forritanleg FPGA með svipuðum rökfræðiauðlindum í LFSC3GA25E seríunni.Býður upp á stillanlegar rökfræðiblokkir, innbyggt minni og sveigjanlega stafræna leið sem gerir hönnuðum kleift að innleiða sérsniðnar stafrænar hringrásir.	Hentar fyrir stafræna merkjavinnslu, tengibrú og forritanlega vélbúnaðarstýringu í innbyggðum rafeindatækni og samskiptakerfum.
LFSC3GA25E-6FN900C	Lattice Semiconductor Corporation	FPGA tæki með um 25K rökfræðieiningum og samþættum minnisblokkum sem eru hannaðir fyrir forritanlegan stafrænan vélbúnað.Pakkinn býður upp á margar I/O tengingar sem styðja flókna kerfissamþættingu.	Oft notað í iðnaðarstýringarkerfum, innbyggðum tölvukerfum og netbúnaði sem krefst sveigjanlegrar vélbúnaðarstillingar.

Um Lattice Semiconductor

Lattice Semiconductor er hálfleiðarafyrirtæki stofnað árið 1983 og með höfuðstöðvar í Hillsboro Oregon í Bandaríkjunum.Fyrirtækið þróar forritanleg rökfræðitæki og tengda tækni sem notuð er í tölvumálum, fjarskiptum, iðnaðarkerfum og rafeindatækni.Vörulínur þess eru meðal annars forritanleg hliðarfylki, forritanleg rökfræðitæki og viðmótslausnir sem eru hannaðar til að styðja við sveigjanlega stafræna kerfishönnun.Grindartæki eru mikið notuð í innbyggðum kerfum þar sem forritanlegar vélbúnaðaraðgerðir hjálpa til við að stjórna gagnavinnslu, stjórna rökfræði og merkjaleiðsögn innan samsettra rafrænna kerfa.

Niðurstaða

LFSC3GA25E-7F900C FPGA sameinar forritanlega rökfræði, innbyggt minni og sveigjanlegar inntakstengingar í einu tæki.Með því að skilja arkitektúr þess geturðu séð hvernig stafrænar rökfræðiaðgerðir eru skipulagðar og hvernig merki ferðast um forritanlegt efni.Eiginleikar eins og stillanlegir rökfræðilegir þættir, leiðarkerfi og klukkustjórnunarblokkir gera tækinu kleift að styðja við margar kerfishönnun.Uppbygging þess gerir það hentugt fyrir gagnavinnslu, stjórnunarrökfræði og samskiptavélbúnað.Þegar þú skoðar skýringarmyndirnar og forskriftirnar færðu skýrari mynd af því hvernig forritanlegur vélbúnaður styður aðlögunarhæf rafeindakerfi.
