Að skilja LPC84x ræsiorkuvandamál og fullkomna virkjunarröðina

LPC84x örstýringar eru mikið notaðir í innbyggðum kerfum vegna þess að þeir sameina vinnsluorku, minni og jaðartæki í fyrirferðarlítið tæki.Til að tryggja áreiðanlega notkun þarftu að skilja hvernig örstýringin ræsir sig og hvernig aflskilyrði hafa áhrif á hegðun hans.Þessi grein útskýrir lykileiginleika og arkitektúr LPC84x örstýringa, ásamt aflgjafakröfum þeirra, endurstillingaraðferðum og ræsingarröð.Það fjallar einnig um algeng virkjunarvandamál og hagnýtar leiðir til að leysa þau.

Vörulisti

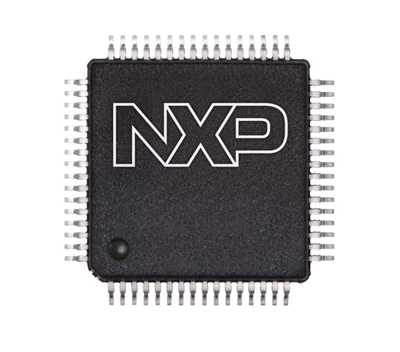

Mynd 1. LPC84x örstýringur

Yfirlit yfir LPC84x Startup Power Issues

LPC84x örstýringar eru mikið notaðir í innbyggðum kerfum vegna þess að þeir sameina vinnslugetu, minni og jaðartæki í fyrirferðarlítið og orkusparandi tæki.Hins vegar er áreiðanlegur rekstur mjög háður stöðugu og vel stýrðu virkjunarferli.Við ræsingu geta vandamál eins og óstöðug framboðsspenna, óviðeigandi spennuhraða eða ósamræmdar endurstillingaraðstæður haft áhrif á hvernig örstýringin frumstillir.Þessar aðstæður geta komið í veg fyrir að tækið nái eðlilegri notkun eða seinka ræsingu kerfisins.

Eiginleikar LPC84x örstýringa

1. ARM Cortex-M0+ kjarna

LPC84x röðin er byggð í kringum ARM Cortex-M0+ örgjörvann, sem er fínstilltur fyrir litla orkunotkun og skilvirka afköst.Þessi 32-bita kjarni styður hraðvirka meðhöndlun truflana og ákveðinn framkvæmd, sem gerir hann hentugan fyrir innbyggð forrit.Einfaldur arkitektúr þess gerir kleift að smíða fyrirferðarlítinn fastbúnað á meðan viðhaldið er áreiðanlegri vinnslugetu.Kjarninn styður einnig staðlað ARM þróunarverkfæri til að auðvelda forritun og villuleit.

2. Innbyggt Flash Memory

Þessir örstýringar innihalda flassminni á flís sem er notað til að geyma forritakóða og fastbúnað.Innra flassið gefur venjulega nægilegt pláss fyrir innbyggð forrit án þess að þurfa utanaðkomandi minnistæki.Innbyggt flass veitir hraðari aðgang að leiðbeiningum og bætir heildar skilvirkni kerfisins.Það einfaldar einnig vélbúnaðarhönnun vegna þess að örstýringin getur starfað sjálfstætt eftir forritun.

3. SRAM minni

LPC84x fjölskyldan samþættir innra SRAM fyrir gagnageymslu og staflaaðgerðir.Þetta minni gerir skjótan aðgang að breytum, biðminni og tímabundnum vinnslugögnum.Hratt SRAM bætir framkvæmdarhraða vegna þess að örgjörvinn hefur aðgang að gögnum án þess að bíða eftir ytra minni.Það styður einnig fjölverkavinnsla innan innbyggðra forrita.

4. Sveigjanleg raðsamskiptaviðmót

Mörg samskiptajaðartæki eru fáanleg til að tengja utanaðkomandi tæki og einingar.Þar á meðal eru UART tengi fyrir raðsamskipti, SPI tengi fyrir háhraða jaðarsamskipti og I²C tengi fyrir skynjara og stjórnkerfi.Þessar innbyggðu samskiptablokkir einfalda samþættingu vélbúnaðar í innbyggðri hönnun.Það er hægt að nota til að tengja skjái, skynjara, minnistæki og aðra stafræna íhluti.

5. Analog jaðarstuðningur

LPC84x örstýringarnar innihalda samþættan hliðstæða eiginleika eins og 12-bita Analog-to-Digital Converter (ADC).Þetta gerir tækinu kleift að mæla hliðræn merki frá skynjurum eða ytri hringrásum.Sum afbrigði innihalda einnig Digital-to-Annalog Converter (DAC) virkni til að búa til hliðstæða úttak.Þessir eiginleikar gera örstýringunni kleift að tengjast beint við merki.

6. Sveigjanleg I/O stillingar

Almennt inntak/úttak (GPIO) pinnar gera örstýringunni kleift að hafa samskipti við ytri vélbúnaðaríhluti.LPC84x inniheldur sveigjanlega pinnastillingareiginleika sem gera kleift að úthluta mörgum aðgerðum á einn pinna.Þessi sveigjanleiki hjálpar til við að hámarka PCB skipulag og hámarka tiltæk jaðartæki.Hægt er að stilla GPIO pinna fyrir stafrænt inntak, úttak eða aðrar jaðaraðgerðir.

7. Lágmagnsaðgerðastillingar

Lágstyrksstillingar eru innifaldar til að draga úr orkunotkun í rafhlöðuknúnum forritum.Þessar stillingar gera örstýringunni kleift að slökkva á ónotuðum jaðartækjum eða draga úr klukkutíðni kerfisins í aðgerðalausu tímabili.Rafmagnsstjórnunareiginleikar hjálpa til við að lengja endingu rafhlöðunnar í færanlegum tækjum.Kerfið getur fljótt farið aftur í virkan rekstur þegar þess er þörf.

8. Innbyggt tímamælir og stjórnaeiningar

Ýmsar tímamæliseiningar eru samþættar til að styðja við tímamælingu, merkjamyndun og atburðastýringu.Þetta felur í sér fjölhraða tímamæla, stillanlega tímamæla og tímamæla varðhunda.Tímamælir gera nákvæma tímastýringu í innbyggðum kerfum eins og mótorstýringu, samskiptatíma eða reglubundinni verkefnaáætlun.Þessar einingar bæta áreiðanleika og afköst kerfisins.

LPC84x Yfirlit yfir blokkarmynd

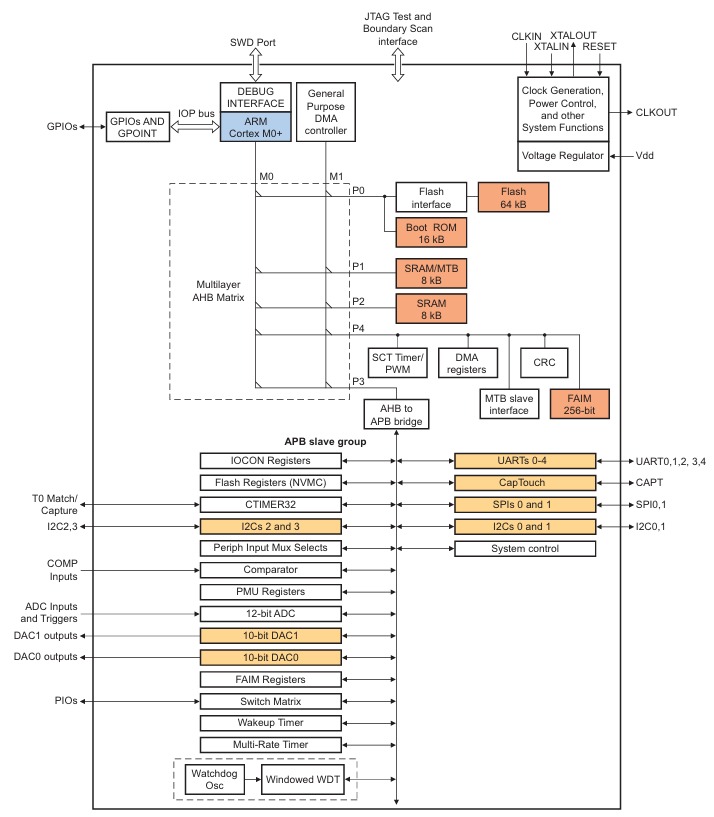

Mynd 2. LPC84x örstýringarblokkamynd

LPC84x arkitektúrinn samþættir marga virka kubba sem vinna saman til að framkvæma innbyggð vinnsluverkefni.Í miðju kerfisins er ARM Cortex-M0+ CPU, sem framkvæmir forritaleiðbeiningar sem eru geymdar í innra flassminni á meðan aðgangur er að gögnum frá SRAM.Fjöllaga AHB strætófylki tengir örgjörvann við minniseiningu og jaðarviðmót, sem gerir skilvirk samskipti milli innri íhluta.Klukkuframleiðsla og orkustýring hindrar tímasetningu stjórnkerfisins og tryggir stöðugan rekstur tækis í mismunandi afköstum.Kembiviðmót eins og SWD gera kleift að forrita og prófa fastbúnað meðan á þróun stendur.Ýmis jaðartæki, þar á meðal tímamælir, samskiptaeiningar og hliðræn tengi, eru tengd í gegnum innra strætókerfið til að veita ytri samskiptum tækisins.Saman mynda þessar blokkir þéttan örstýringararkitektúr sem er hannaður fyrir skilvirka innbyggða stjórn.

LPC84x aflgjafakröfur

Parameter	Tákn	Dæmigert / svið
Framboðsspenna	VDD	1,8 V – 3,6 V
Analog framboðsspenna	VDDA	1,8 V – 3,6 V
Rekstrarspenna (venjulegt)	VDD	3,3 V
Rafspennuþröskuldur	VPOR	~1,5 V (venjulegt)
Brún-út spennustig	VBOR	Stillanlegt (~1,7–2,7 V)
Active Mode Núverandi	IDD	Tæki háð
Djúpsvefnstraumur	IDD(DS)	Mjög lágt (µA svið)
Hámarks GPIO spenna	VIO	Allt að VDD
Rekstrarhitasvið	TA	−40°C til +105°C
Ráðlagður aftengingarþétti	—	0,1 µF nálægt hverjum VDD pinna

LPC84x Endurstilla heimildir og ræsingarhegðun

Endurstilla virkjun (POR)

Power-On Reset (POR) er innri endurstillingarbúnaður sem virkjar sjálfkrafa þegar afli er fyrst sett á LPC84x örstýringuna.Megintilgangur þess er að halda kerfinu í endurstilltu ástandi þar til straumspennan nær öruggu rekstrarstigi.Þegar tækið kveikir á, fylgist POR hringrásin með framboðsspennunni og kemur í veg fyrir að CPU framkvæmi leiðbeiningar of snemma.Þegar spennan er orðin stöðug losnar endurstillingarástandið og örgjörvinn byrjar að keyra kóða úr innra flassminni.Þetta tryggir að örstýringin ræsir alltaf í fyrirsjáanlegu ástandi eftir að afl er sett á.Í innri arkitektúrnum hefur endurstillingarkerfið samskipti við klukkuna og orkustjórnunarblokkina áður en venjuleg aðgerð hefst.Þessi vélbúnaður myndar grunninn að ræsingarferli LPC84x.

Brown-Out Reset (BOR)

Brown-Out Reset (BOR) er verndarbúnaður sem endurstillir LPC84x örstýringuna þegar framboðsspennan fer niður fyrir örugga rekstrarþröskuld.Tilgangur þess er að koma í veg fyrir að örgjörvinn vinni við óstöðugar spennuskilyrði sem gætu valdið óútreiknanlegri hegðun.Þegar spennan fer niður fyrir stillt stig kveikir BOR hringrásin á endurstillingu kerfisins til að vernda minni og jaðarástand.Eftir að framboðsspennan er komin aftur í stöðugt stig endurræsist tækið venjulega.Þessi eiginleiki hjálpar til við að viðhalda áreiðanlegum rekstri í kerfum þar sem orkusveiflur geta átt sér stað.Í innri arkitektúrnum vinna spennueftirlitsrásir við hlið aflstýringarblokkarinnar til að greina lágspennuskilyrði.Fyrir vikið getur örstýringin náð sér á öruggan hátt eftir tímabundin spennufall.

Ytri endurstillingarpinna (RESET)

Ytri RESET pinninn veitir vélbúnaðaraðferð til að núllstilla LPC84x örstýringuna utan frá flögunni.Það gerir utanaðkomandi tækjum eða stýrimerkjum kleift að þvinga örstýringuna í endurstillingarstöðu þegar þörf krefur.Þegar RESET merkið verður virkt hættir örgjörvinn að framkvæma leiðbeiningar og fer aftur í upphaflegt ræsingarástand.Þetta tryggir að kerfið geti endurræst á hreinu meðan á ákveðnum rekstraratburðum stendur.Eftir að endurstillingarmerkinu er sleppt framkvæmir tækið innra frumstillingarferli sitt áður en vélbúnaðar er keyrt aftur.Ytri endurstillingarstýring er oft notuð við forritun, villuleit eða kerfiseftirlit.Innan innri kerfisskipulagsins tengist þessi endurstillingarleið beint við miðlæga endurstillingarstýringuna.

Varðhundur endurstilla

Núllstilling varðhunda á sér stað þegar tímamælir varðhundsins skynjar að kerfishugbúnaðurinn virkar ekki lengur rétt.Varðhundatímamælirinn fylgist stöðugt með framkvæmd forrita með því að krefjast reglubundinna uppfærslu frá hlaupandi fastbúnaði.Ef hugbúnaðurinn nær ekki að endurnýja tímamælirinn innan áætluðs tíma, rennur tímamælirinn út og kallar á endurstillingu kerfisins.Þessi vélbúnaður verndar kerfið fyrir hugbúnaðarhruni, óendanlegum lykkjum eða óvæntum vélbúnaðarvillum.Eftir að endurstillingin á sér stað endurræsir örstýringinn og byrjar að keyra forritið aftur.Í innri arkitektúrnum starfar vakthundurinn samhliða kerfisstýringarrökfræði og tímamælum.Tilgangur þess er að bæta heildaráreiðanleika kerfisins og viðhalda stöðugri starfsemi í innbyggðum kerfum.

LPC84x Power-Up Sequence

1. Stöðugleiki aflgjafa

Þegar spenna er fyrst sett á tækið þurfa innri hringrásirnar stuttan tíma til að framboðsspennan verði stöðug.Á þessu stigi ákvarða innri eftirlitsaðilar og orkustjórnunarblokkir rétt spennustig fyrir CPU og jaðartæki.Örstýringin er óvirk á meðan þessi stöðugleiki á sér stað.Þetta kemur í veg fyrir óáreiðanlega hegðun á byrjunarstigi.Stöðug spenna tryggir að innri rökrásir geti starfað rétt.

2. Virkjun á endurstillingu

Eftir að framboðið byrjar að koma á stöðugleika heldur Power-On Reset hringrásin örgjörvanum í endurstillingu.Þessi endurstilling kemur í veg fyrir að CPU framkvæmi leiðbeiningar þar til spennan nær öruggu stigi.Endurstillingarstýringin fylgist stöðugt með framboðsspennunni á þessu stigi.Aðeins þegar spennan fer yfir nauðsynlegan þröskuld byrjar endurstillingin að losna.Þetta tryggir að örstýringin byrjar með hreinu kerfisástandi.

3. Innri klukka frumstilling

Þegar endurstillingarskilyrði hafa verið hreinsuð frumstillir örstýringin innra klukkukerfið sitt.Klukku rafallinn ræsir innri sveifluna, sem veitir tímasetningu fyrir CPU og jaðaraðgerðir.Þessi klukka verður aðal tímasetningarviðmiðun fyrir framkvæmd kerfisins.Örgjörvinn getur ekki keyrt leiðbeiningar án stöðugrar klukkugjafa.Þess vegna er frumstilling klukku mikilvægt stig í ræsingu kerfisins.

4. Minni frumstilling

Á næsta stigi undirbýr örgjörvinn innra minnisbyggingu sem forritið notar.Flash minni veitir leiðbeiningar um vélbúnaðar en SRAM geymir gögn um keyrslutíma.Kerfið undirbýr einnig vektortöfluna sem notuð er til að meðhöndla truflanir.Þessi minnisuppsetning gerir örgjörvanum kleift að staðsetja aðgangsstað forritsins rétt.Rétt frumstilling á minni tryggir slétta vélbúnaðarframkvæmd.

5. Útlægur frumstilling

Eftir undirbúning minni gerir kerfið mikilvæg innri jaðartæki kleift.Þessi jaðartæki geta falið í sér tímamæla, samskiptaeiningar og stýriskrár sem krafist er af fastbúnaðinum.Sum jaðartæki eru óvirk þar til forritahugbúnaðurinn virkjar þau.Frumstillingarstigið tryggir að grunnkerfisumhverfið sé tilbúið.Þetta skref undirbýr tækið fyrir framkvæmd forrita.

6. Fastbúnaðarframkvæmd hefst

Þegar öllum innri frumstillingarskrefum er lokið byrjar örgjörvinn að keyra fastbúnaðinn sem geymdur er í flassminni.Framkvæmd byrjar venjulega frá endurstillingarvektornum sem er skilgreindur í forritskóðanum.Frá þessum tímapunkti stjórnar innbyggða forritinu rekstri kerfisins.Fastbúnaðurinn stillir jaðartæki, vinnur inntaksmerki og framkvæmir kerfisverkefni.Þetta markar umskipti frá ræsingu vélbúnaðar yfir í keyrslutíma forrita.

Algeng LPC84x ræsiorkuvandamál

• Hægur spennurampur við virkjun

Ef framboðsspennan hækkar of hægt geta innri endurstillingarrásirnar hegðað sér ófyrirsjáanlega.Hægur hraði getur seinkað réttri endurstillingu og haft áhrif á frumstillingu tækisins.Í sumum kerfum gæti örgjörvinn reynt að ræsa sig áður en spennan er fullkomlega stöðug.Þetta getur leitt til ósamkvæmrar gangsetningarhegðunar.

• Hávaði eða óstöðugleiki aflgjafa

Rafmagns hávaði á aflgjafalínunni getur truflað stöðuga ræsingu örstýringar.Hávaði getur valdið tímabundinni spennufalli sem kallar á óviljandi endurstillingar.Þessar sveiflur geta haft áhrif á innri klukku og rökrásir.Fyrir vikið getur örstýringin endurræst sig ítrekað.

• Ófullnægjandi aftengingarþéttar

Léleg aftenging nálægt rafmagnspinnum örstýringar getur valdið óstöðugri spennu við ræsingu.Hraðar straumbreytingar inni í flísinni krefjast nálægra þétta til að koma á stöðugleika í framboðinu.Án réttrar aftengingar geta spennuhækkanir átt sér stað.Þessi óstöðugleiki getur haft áhrif á frumstillingu kerfisins.

• Spennufall við ræsingu

Ef aflgjafinn getur ekki veitt nægan straum við ræsingu getur spennan lækkað í stutta stund.Þetta ástand getur kallað fram brúnt endurstillingarskilyrði.Slíkar fall geta komið fram þegar aðrir íhlutir í kerfinu fara í gang samtímis.Þessar tímabundnu dýfur geta truflað ræsingarferlið.

•Endurstilla óstöðugleika merkja

Ytri endurstillingarmerki sem sveiflast við ræsingu geta valdið endurtekinni endurstillingu.Ef endurstillingarmerkið helst ekki stöðugt gæti örstýringin aldrei lokið frumstillingu sinni.Þetta getur komið í veg fyrir að fastbúnaður virki venjulega.Stöðug endurstillingarskilyrði eru nauðsynleg fyrir áreiðanlega gangsetningu.

• Óviðeigandi aðgengi að klukku

Ef kerfið treystir á utanaðkomandi klukkugjafa sem ræsir ekki rétt, gæti örgjörvinn ekki keyrt rétt.Án stöðugs klukkumerkis getur framkvæmd leiðbeininga ekki hafist.Þetta getur leitt til þess að kerfið virðist ekki svara.Stöðugleiki klukkunnar er mikilvægur fyrir venjulega ræsingu örstýringar.

Úrræðaleit LPC84x ræsingarvandamál

• Staðfestu stöðugleika framboðsspennu

Fyrsta bilanaleitarskrefið er að mæla framboðsspennu örstýringarinnar með sveiflusjá eða margmæli.Spennan ætti að vera innan ráðlagðs rekstrarsviðs við ræsingu.Skyndilegt fall eða toppar geta bent til óstöðugleika aflgjafa.Að fylgjast með spennubylgjulöguninni við virkjun getur leitt í ljós dulin vandamál.Stöðug spenna er mikilvæg fyrir áreiðanlega frumstillingu örstýringar.

• Athugaðu Reset Signal Timing

Endurstillingarmerkið ætti að vera stöðugt og rétt samstillt við virkjunarferlið.Margir fylgjast oft með endurstillingarpinnanum til að staðfesta að hann hegði sér eins og búist var við við ræsingu.Óstöðugt eða hávær endurstillingarmerki getur endurræst kerfið ítrekað.Að staðfesta tímasetningu endurstillingar tryggir að frumstilling eigi sér stað aðeins eftir að afl verður stöðugt.Rétt endurstillingarhegðun styður rétta ræsingu kerfisins.

• Skoðaðu síun aflgjafa

Afl síunaríhluti eins og aftengingarþétta ætti að skoða vandlega.Þessir þéttar hjálpa til við að viðhalda stöðugri spennu við hraðar straumbreytingar.Léleg staðsetning eða ófullnægjandi rýmd getur valdið því að spennuhljóð hafi áhrif á örstýringuna.Að tryggja rétta síun bætir ræsingaráreiðanleika.Vélbúnaðarskoðun getur oft leitt í ljós að þétta vantar eða er rangt settir.

• Staðfestu aðgerð klukkunnar

Kerfisklukkan verður að ræsa rétt til að örgjörvinn geti framkvæmt leiðbeiningar.Athugaðu sveiflumerki til að staðfesta rétta virkni.Ef klukkugjafinn kemst ekki í gang getur örgjörvinn ekki keyrt fastbúnað.Eftirlit með klukkumerkinu hjálpar til við að ákvarða hvort tímasetningarrásir virka rétt.Áreiðanleg klukkuaðgerð er nauðsynleg fyrir venjulega ræsingu.

• Skoðaðu frumstillingarkóða fastbúnaðar

Ræsingarkóði inni í fastbúnaðinum getur haft áhrif á frumstillingarhegðun kerfisins.Skoðaðu endurstillingarferlið og frumstillingarferil kerfisins.Röng uppsetning kerfisskráa eða jaðartækja getur tafið eðlilega notkun.Staðfesting á ræsingarkóða tryggir að fastbúnaður frumstillir vélbúnað á réttan hátt.Hugbúnaðarskoðun er viðbót við vélbúnaðarvillu.

• Fylgstu með gangsetningarhegðun með villuleitarverkfærum

Kembiviðmót eins og SWD gera kleift að fylgjast með örgjörvavirkni við ræsingu.Notaðu kembiforrit til að athuga hvort örgjörvinn nær að aðalinngangspunkti forritsins.Brotpunktar og kembiforrit hjálpa til við að sýna hvar frumstilling hættir.Þessi aðferð veitir dýrmæta innsýn í kerfishegðun á fyrstu ræsingarstigum.

Niðurstaða

Áreiðanleg gangsetning LPC84x örstýringar fer eftir stöðugu afli, réttri endurstillingarhegðun og réttu virku klukkukerfi.Mikilvæg ræsingarstig eru meðal annars aflstöðugleiki, endurstillingarútgáfu, klukkuuppsetning, minnisundirbúningur og vélbúnaðarframkvæmd.Vandamál eins og spennufall, hávaði, léleg aftenging eða óstöðug endurstillingarmerki geta truflað þetta ferli.Nákvæm aflhönnun og kerfisbundin bilanaleit hjálpa til við að tryggja stöðuga ræsingu og stöðugan kerfisrekstur.
