Að skilja hvarfkraft: Hvernig það virkar og hvers vegna það skiptir máli

Hvarfkraftur er lykilhluti AC rafkerfa vegna þess að það styður raf- og segulsvið sem mörg tæki þurfa til að starfa.Þessi grein útskýrir hvað viðbragðsafl er, hvernig það virkar í AC hringrásum og hvernig það er reiknað út með spennu, straumi og aflsstuðli.Það skoðar einnig hvernig hvarfkraftur hegðar sér í viðnáms-, inductive, rafrýmd og ólínulegt álag.Að auki nær það yfir ávinninginn af réttri viðbragðsaflsstjórnun, hagnýt notkun þess og hlutverk þess í nútíma raforkukerfum.

Vörulisti

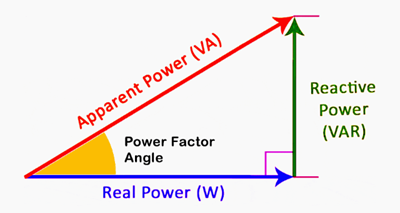

Mynd 1. Reactive Power Triangle

Hvað er hvarfkraftur?

Hvarfkraftur er sá hluti raforku í riðstraumskerfi sem skilar ekki gagnlegri vinnu en er nauðsynlegt til að viðhalda raf- og segulsviði.Það er til vegna þess að spenna og straumur eru ekki fullkomlega samræmd í tíma, sem skapar fasamun á milli þeirra.Þessi fasabreyting veldur því að orka færist fram og til baka á milli upprunans og hvarfgjarnra íhluta í stað þess að vera að fullu neytt.Hvarfkraftur er mikilvægur fyrir rekstur búnaðar eins og mótora, spennubreyta og innleiðandi tæki í raforkukerfum.Það gegnir lykilhlutverki við að viðhalda spennustigi og tryggja stöðugan kerfisrekstur.Án hvarfkrafts myndu mörg AC rafkerfi ekki virka rétt eða á skilvirkan hátt.

Hvernig virkar hvarfkraftur í straumrásum?

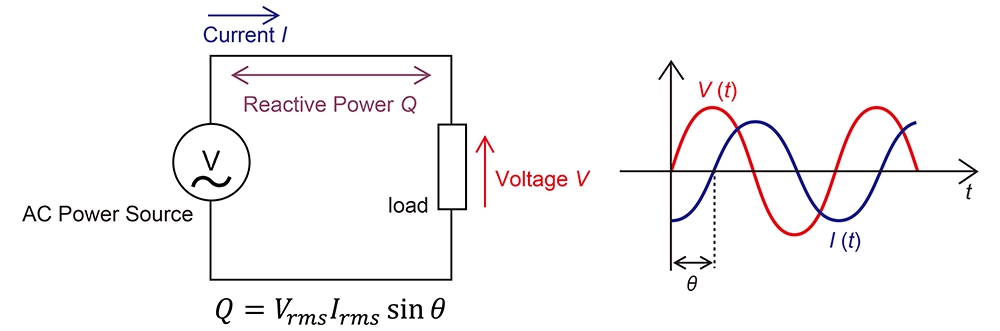

Mynd 2. Reactive Power í AC bylgjuformum og hringrás

Hvarfkraftur í riðstraumsrásum myndast þegar spenna og straumur ná ekki hámarki á sama tíma.Þessi fasamunur skapar aðstæður þar sem orka er geymd tímabundið og síðan aftur til aflgjafans í stað þess að vera stöðugt notuð.Þegar riðstraumurinn breytir um stefnu, færist orka inn og út úr raf- eða segulsviðinu innan hringrásarinnar.Þessi samfellda skipting leiðir til hringrásarflæðis orku frekar en einstefnuflutnings.

Hægt er að sjá breytilegt samband milli spennu og straums í gegnum bylgjuform þeirra, þar sem eitt bylgjuformið leiðir eða er á eftir hinni.Þessi tímamismunur er það sem framleiðir hvarfkraft í kerfinu.Jafnvel þó þessi orka skili ekki gagnlegri vinnu, er hún samt nauðsynleg til að styðja við rekstur margra raftækja.Tilvist þessarar fasaskiptingar hefur bein áhrif á hvernig kraft flæðir innan hringrásarinnar.

Reactive Power Útreikningur

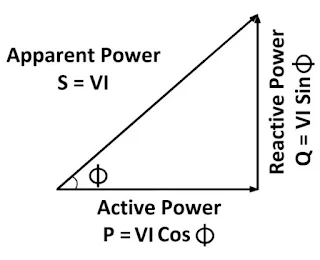

Mynd 3. Kraftþríhyrningur og jöfnur

Fyrst skaltu auðkenna tiltekin gildi.Byrjaðu á því að skrá það sem þú veist nú þegar:

• Spenna (V) = 230 V

• Straumur (I) = 10 A

• Aflstuðull (cos φ) = 0,8 (töf)

Þessi gildi skilgreina rekstrarástand rásarinnar.

Næst skaltu reikna út sýnilegt afl (S).Sýnilegt afl táknar heildarafl sem uppspretta gefur.

• S = V × I = 230 × 10 = 2300 VA

Þetta er full orkuþörf áður en aðskilið er íhluti sem eru gagnlegir og ónothæfir.

Reiknaðu síðan virkt afl (P).Virkur kraftur er sá hluti sem raunverulega framkvæmir gagnlega vinnu.

• P = V × I × cos φ = 230 × 10 × 0,8 = 1840 W

Þetta segir þér hversu mikið afl er í raun notað af álaginu.

Að lokum, reiknaðu hvarfaflið (Q).Hvarfkraftur kemur frá fasamun og má finna með því að nota sin φ.

• sin φ = √(1 − 0,8²) = 0,6

• Q = V × I × sin φ = 230 × 10 × 0,6 = 1380 VAR

Þetta táknar kraftinn sem streymir milli uppsprettu og álags.Lokaniðurstöður sýna að sýnilegt afl (S) er 2300 VA, virkt afl (P) er 1840 W og hvarfaflið (Q) er 1380 VAR.Þessi gildi sýna hvernig heildarafl sem afl er skipt í nytjaafl sem framkvæmir vinnu og hvarfkraft sem styður kerfið.Þessi skýra sundurliðun gerir það auðveldara að skilja, greina og stjórna aflflæði í AC rafkerfum.

Hvernig hvarfkraftur hefur samskipti við mismunandi álagsgerðir?

Viðnám (ómískt) álag

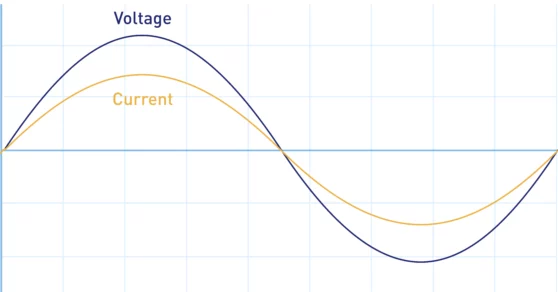

Mynd 4. Spenna og straumur í fasa

Viðnámsálag er rafmagnsíhluti sem neyta orku beint án þess að geyma hana í raf- eða segulsviðum.Í þessu álagi hækkar og lækkar spenna og straumur á sama tíma, sem þýðir að enginn fasamunur er á milli þeirra.Vegna þess að báðar bylgjuformin eru fullkomlega samræmd breytist öllu aflinu sem fylgir í gagnlega vinnu eins og hita eða ljós.Þessa jöfnun má sjá í bylgjuformunum sem skarast þar sem toppar og núllpunktar passa nákvæmlega saman.Þar af leiðandi er engin orka sem flæðir til baka til upprunans meðan á hringrásinni stendur.Þetta ástand þýðir að hvarfkraftur er í raun núll í eingöngu viðnámsrásum.Algeng dæmi eru hitarar og glóperur þar sem orkan er fullnýtt.

Innleiðandi álag

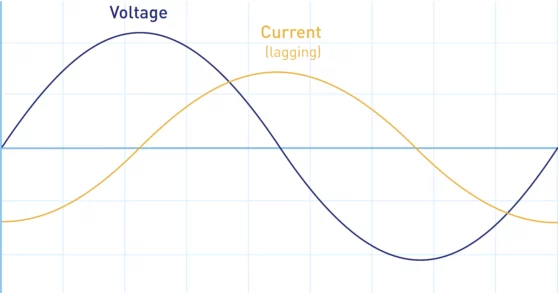

Mynd 5. Núverandi lagging spenna

Inductive loads eru tæki sem geyma orku í segulsviðum þegar straumur flæðir í gegnum þau.Í þessum álagi er straumbylgjuformið á eftir spennubylgjulöguninni vegna eðlis segulorkugeymslu.Þessi seinkun skapar fasamun þar sem orku er tímabundið haldið og síðan aftur til uppsprettu.Skilin á milli toppa spennu og straums sýnir þessa seinkun.Vegna þessarar fasaskiptingar myndast hvarfkraftur og flæðir innan kerfisins.Þessi tegund hvarfkrafts er talin jákvæð og er algeng í búnaði eins og mótorum og spennum.Innleiðandi álag er mikið notað í iðnaðar- og orkudreifingarkerfum.

Rafrýmd álag

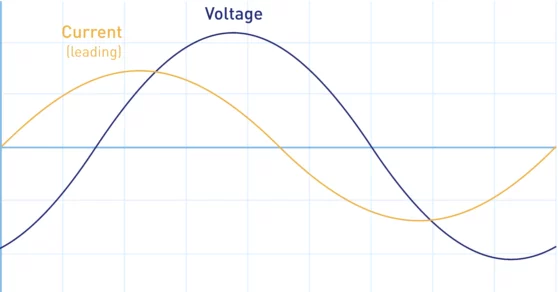

Mynd 6. Straumleiðandi spenna

Rafrýmd álag eru rafhlutir sem geyma orku í rafsviðum á milli leiðandi plötur.Í þessum álagi leiðir straumbylgjuformið spennubylgjuformið, sem þýðir að það nær hámarki áður en spennan gerir það.Þetta leiðandi samband skapar fasamun sem er öfugur við það sem er með inductive loads.Bylgjuformið sýnir straum sem fer fram fyrir spennu í hverri lotu.Þegar orka er geymd og losuð í rafsviðinu flæðir hvarfkraftur í kerfinu.Þessi tegund af hvarfkrafti er talin neikvæð.Rafrýmd álag er almennt notað í aflstuðlaleiðréttingu og spennustjórnunarumsóknum.

Ólínulegt (harmónískt) álag

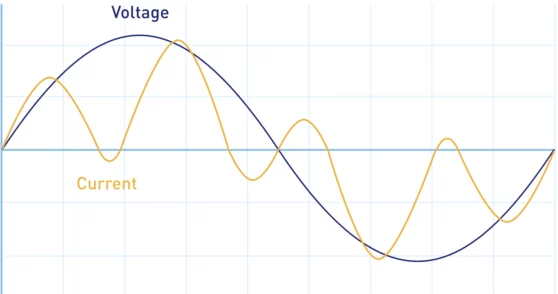

Mynd 7. Bjagað núverandi bylgjuform

Ólínulegt álag eru tæki sem draga straum á ósínulaga hátt, jafnvel þegar það er með sinuslaga spennu.Þessar álag innleiða röskun í núverandi bylgjulögun, sem skapar harmonic íhluti á mörgum tíðnum.Í stað sléttra bylgjuforma virðist straumurinn óreglulegur og ójafn miðað við spennuna.Þessi röskun hefur áhrif á hvernig hvarfkraftur hegðar sér í kerfinu með því að bæta við margbreytileika umfram einfaldar fasaskiptingar.Samspil harmonika og framboðsins getur leitt til viðbótar hvarfgefna.Þetta álag er algengt í nútíma rafeindatækni eins og tölvum, LED reklum og skiptiaflgjafa.Það er mikilvægt að stjórna áhrifum þeirra til að viðhalda gæðum raforku.

Kostir réttrar hvarfkraftsstjórnunar

• Bætir heildarorkunýtingu

• Viðheldur stöðugu spennustigi

• Dregur úr tapi á aflflutningi

• Eykur líftíma búnaðar

• Kemur í veg fyrir ofhleðslu kerfis

• Styður áreiðanlega netnotkun

Notkun hvarfkrafts

1. Rafmagnsflutningsnet

Hvarfkraftur er mikilvægur í langlínum til að viðhalda spennustöðugleika.Það hjálpar til við að koma í veg fyrir spennufall yfir lengri vegalengdir.Veitur nota jöfnunartæki til að stjórna hvarfaflsflæði.Þetta tryggir skilvirka og áreiðanlega afhendingu raforku.

2. Iðnaðarframleiðslukerfi

Verksmiðjur treysta á hvarfkraft til að stjórna mótorum og þungum vélum.Rétt stjórnun kemur í veg fyrir óhagkvæmni í miklu rafmagnsálagi.Það hjálpar til við að viðhalda stöðugri spennu við mikla eftirspurn.Þetta bætir framleiðsluáreiðanleika og afköst búnaðar.

3. Endurnýjanleg orkukerfi

Sól- og vindkerfi krefjast hvarfkraftsstýringar fyrir samþættingu nets.Það hjálpar til við að koma á stöðugleika í spennusveiflum af völdum breytilegrar kynslóðar.Inverterar eru notaðir til að stjórna hvarfkrafti.Þetta tryggir samhæfni við núverandi raforkukerfi.

4. Rafmagnsstöðvar

Aðveitustöðvar nota hvarfaflsjöfnun til að stjórna spennustigum.Tæki eins og þéttar og reactors eru sett upp til að stjórna.Þetta bætir skilvirkni kerfisins og dregur úr tapi.Það styður einnig slétta orkudreifingu.

5. Atvinnuhúsnæði

Stórar byggingar nota hvarfkraft fyrir loftræstikerfi og lyftur.Rétt eftirlit bætir orkunýtingu í daglegum rekstri.Það dregur úr óþarfa orkunotkun.Þetta lækkar rekstrarkostnað og bætir áreiðanleika.

6. Gagnaver og upplýsingatækniinnviðir

Gagnaver þurfa stöðugt afl fyrir viðkvæman búnað.Viðbragðsaflsstjórnun hjálpar til við að viðhalda stöðugu spennustigi.Það kemur í veg fyrir truflanir af völdum orkusveiflna.Þetta tryggir stöðugan og áreiðanlegan rekstur.

Hvarfkraftur vs virkur kraftur vs sýnilegur kraftur

Hluti	Virkt afl (W)	Hvarfkraftur (VAR)	Augljós kraftur (VA)
Skilgreining	Gagnlegur kraftur sem framkvæmir verk	Power það sveiflast á milli uppsprettu og álags	Samtals afhent krafti
Virka	Framleiðir framleiðslu eins og hiti eða hreyfing	Styður raf-/segulsvið	Táknar alls eftirspurn
Hlutverk	Neytt orka	Geymt og skilaði orku	Samsett áhrif
Eining	Vött (W)	Volt-Amp Reactive (VAR)	Volt-Ampere (VA)
Orkunotkun	Fullnýtt	Ekki neytt	Að hluta nýtt
Stefna	Einstefnuflæði	Fram og til baka flæði	Samsett flæði
Kerfisáhrif	Keyrir álag	Viðheldur aðgerð	Ákveður getu
Ósjálfstæði	Hlaða eftirspurn	Fasaskipti	Bæði P og Q
Mæling	Aflmælir	VAR mælir	Sýnilegur mælir
Framlag	Raunveruleg framleiðsla	Stuðningsaðgerð	Samtals kröfu
Skilvirkni	Hefur bein áhrif skilvirkni	Óbein áhrif	Gefur til kynna kerfi hlaða
Viðvera	Alltaf inni vinnukerfi	Er til með áfangamunur	Alltaf til staðar
Stjórna	Álagsbundið	Bætur tæki	Kerfishönnun
Umsókn	Tæki, vélar	Mótorar, spennar	Öll AC kerfi
Samband	Hluti af heildarafli	Hluti af heildarafli	Samsetning af bæði

Reactive Power Control í nútíma raforkukerfum

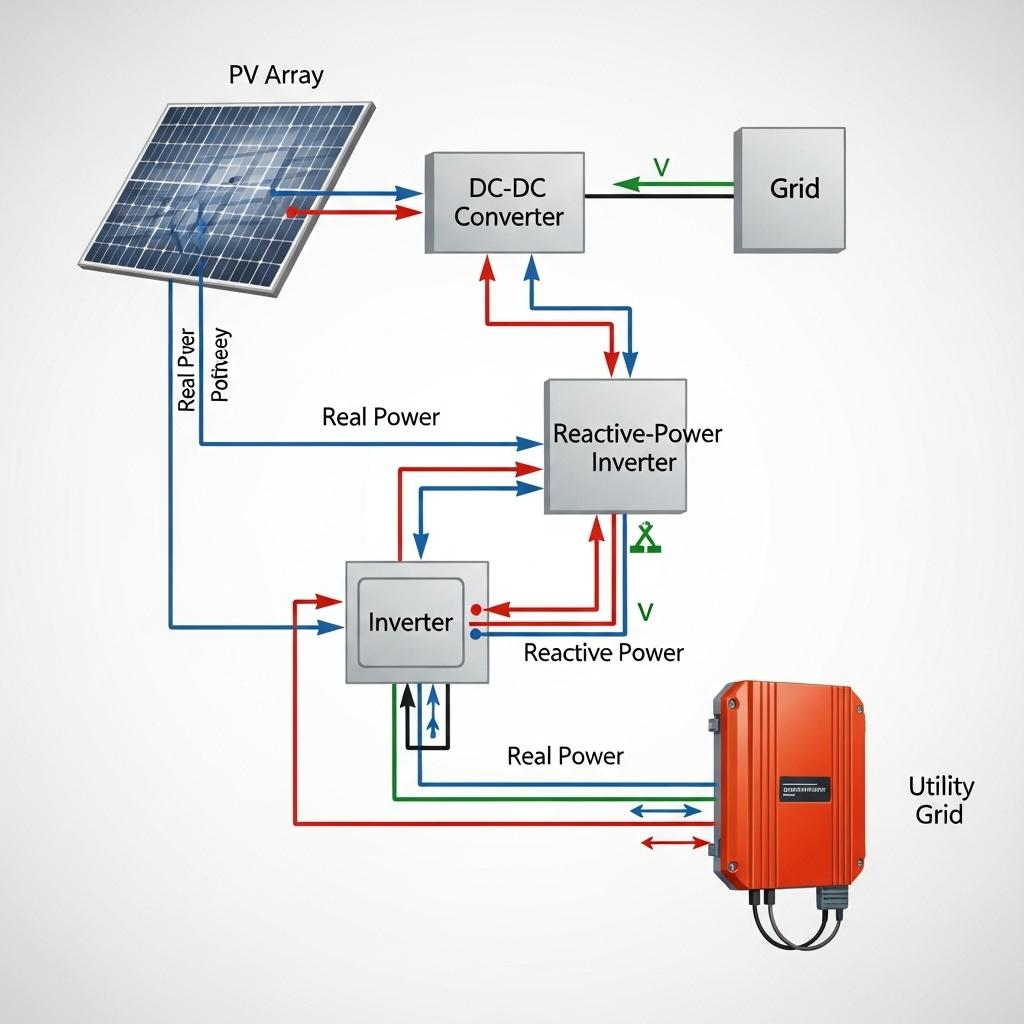

Mynd 8. Reactive Power Control Using a Smart Inverter

Viðbragðsafli í nútíma raforkukerfum er virkt stjórnað með rafeindabúnaði sem stjórnar orkuflæði milli framleiðslugjafa og netsins.Í kerfum sem byggjast á endurnýjanlegum raforku mynda ljósvökva raunverulegt afl, sem er unnið með breytum og afhent á netið í gegnum invertera.Samhliða raunverulegri orkuflutningi er hvarfkrafti stjórnað sjálfstætt til að viðhalda stöðugu spennustigi og bæta orkugæði.Þessi stjórn gerir kerfinu kleift að bregðast við breyttum álagsskilyrðum og koma í veg fyrir spennusveiflur yfir netið.Með því að samræma mörg umbreytingarþrep tryggja nútíma kerfi að bæði raunverulegt og hvarfkraftur sé afhentur á skilvirkan hátt.Þessi nálgun styður áreiðanlega notkun, sérstaklega í dreifðri kynslóðaumhverfi.

Eins og sýnt er á myndinni gegnir snjallbreytirinn miðlægu hlutverki með því að stilla hvarfkraftaskipti við veitukerfið.Það getur sprautað eða tekið upp hvarfkraft án þess að hafa áhrif á raunverulegt afl sem myndast af PV fylkinu, sem gerir sveigjanlega spennustjórnun kleift.Samspilið milli invertersins, DC-DC breytisins og netsins tryggir stöðugt eftirlit og viðbrögð við kerfisaðstæðum.Þessi kraftmikla stýring hjálpar til við að koma á stöðugleika á ristinni meðan á breytilegum sólarframleiðslu og álagsþörf stendur.Með því að stjórna viðbragðsafli í rauntíma draga snjallir invertarar úr ósjálfstæði á hefðbundnum bótabúnaði.Þetta gerir þá frábært til að viðhalda stöðugleika nets í nútíma, endurnýjanlegum samþættum raforkukerfum.

Niðurstaða

Hvarfkraftur framkvæmir ekki beinlínis gagnlega vinnu, en það er gott til að viðhalda spennu, styðja við tæki sem eru byggð á vettvangi og halda straumkerfum stöðugum.Hegðun þess fer eftir sambandi spennu og straums, sem einnig ákvarðar hvernig afli er skipt í virka, hvarfgjarna og sýnilega hluti.Mismunandi álagsgerðir hafa áhrif á hvarfkraft á mismunandi vegu, sem gerir rétta greiningu og eftirlit mikilvæg fyrir skilvirkni, vernd búnaðar og aflgæði.Árangursrík viðbragðsaflsstjórnun styður áreiðanlegan rekstur þvert á netkerfi, iðnaðarkerfi, endurnýjanlega orkustöðvar, tengivirki, atvinnuhúsnæði og gagnaver.
