Að skilja ATMEGA4809 Microcontroller: Pinout, Datasheet og lykilaðgerðir

Atmega4809 örstýringin, hluti af MegaAVR® 0-seríu Microchip, er öflugt tæki fyrir þig sem leitar jafnvægis milli afköst, fjölhæfni og skilvirkni.Með því að starfa á tíðni allt að 20 MHz, samþættir þessi örstýring AVR® örgjörva með vélbúnaðar margfaldara, sem gerir það tilvalið fyrir fjölbreytt úrval af forritum frá neytenda rafeindatækni til iðnaðarstjórnunarkerfa.Í þessari grein munum við kanna Pinout, lykilatriði ATMEGA4809 og háþróaða virkni og draga fram hvers vegna það stendur upp sem öflugt val fyrir bæði einföld og flókin verkefni.

Vörulisti

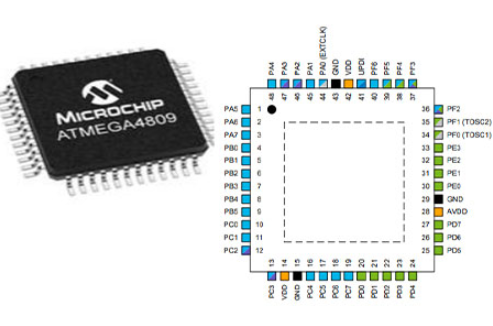

Pinout of Atmega

CAD líkan af atmega

Tákn

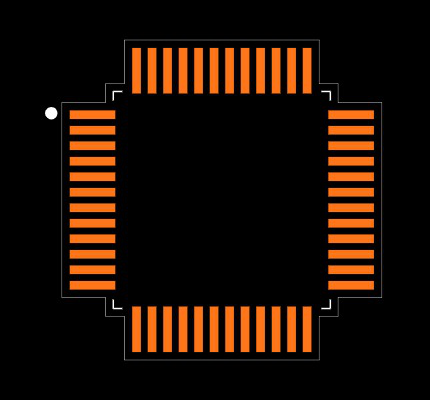

Fótspor

Atmega4809 yfirlit

Sem virtur meðlimur í MegaAVR® 0-seríunni stendur ATMEGA4809 áberandi með því að fella AVR® örgjörva með vélbúnaðar margfaldara sem getur starfað á tíðni allt að 20 MHz.Þessi örstýring er fáanleg í ýmsum stillingum, með allt að 48 kb leifturminni, 6 kb SRAM og 256 bæti af EEPROM innan 28- til 48 pinna pakka.Hönnun þess snýst um sveigjanlegan, lágmark-kraft arkitektúr sem samþættir háþróaða eiginleika eins og atburðakerfið, svefngöngu, nákvæmar hliðstæða virkni og nýjustu jaðartæki, sem endurspeglar nýjustu nýjungar örflögu.

Arkitektúr og frammistaða

• AVR örgjörva og vélbúnaður margfaldari: Búin með AVR® örgjörva sem er bætt við margfaldara vélbúnaðar, skilar ATMEGA4809 athyglisverðum skilvirkni og afköstum.Hlaupandi á allt að 20 MHz hraða eykur þetta dúó framkvæmdarhraða fyrir flóknar stærðfræðilega aðgerðir.Slík möguleiki gerir örstýringuna vel henta fyrir forrit sem krefjast mikillar nákvæmni og skjótrar vinnslu.Hönnunin höfðar til þeirra sem leitast við að ná jafnvægi milli orkunotkunar og afkasta og bjóða upp á samfellda passa fyrir ýmsar tæknilegar þarfir.

•Minni stillingar: Með sveigjanlegum minnisvalkostum veitir ATMEGA4809 stillingar allt að 48 kb leifturminni, 6 kb SRAM og 256 bæti EEPROM.Þessi aðlögunarhæfni gerir ráð fyrir fjölmörgum notkunarþörfum, allt frá einföldum verkefnum sem þurfa lágmarks minni til flóknari forrits sem þurfa verulega geymslu.Raunverulegar atburðarás sýna að jafnvægi minni uppsetning getur aukið afköst og svörun kerfisins verulega.

Lágmarks eiginleikar

• Viðburðarkerfi: Atburðakerfi ATMEGA4809 gerir kleift að bein útlæga útlæga samskipti og útrýma þörfinni fyrir íhlutun CPU.Þessi eiginleiki lækkar orkunotkun og eykur skilvirkni með því að leyfa að ljúka verkefnum með lágmarks CPU vakningum.Með því að draga úr álagi CPU nær það endingu rafhlöðunnar í færanlegum tækjum og bætir heildar skilvirkni kerfisins.Þessi hönnunarheimspeki leggur áherslu á blöndu af frammistöðu og orkusparnað og hljómar með forritum sem forgangsraða notkun með litla orku.

• Svefngöngutækni: Svefngöngutækni gerir jaðartæki kleift að starfa sjálfstætt meðan CPU er áfram í lágum krafti svefnstillingu.Þessi hæfileiki tryggir að helstu verkefni séu framkvæmd með lágmarks aflstigi og hámarkar langlífi tækisins og skilvirkni tækisins.Reynsla af ýmsum útfærslum varpa ljósi á mikilvægi slíkra orkusparandi tækni í forritum þar sem orkunýtni er í blóma.

Analog getu

Atmega4809 státar af nákvæmri hliðstæðum virkni, með hliðstæðum til stafrænum breytum (ADC), stafrænum til hliðarbreytingum (DAC) og samanburðaraðilum.Þessar hliðstæðu jaðartæki veita nákvæma hliðstæðan merkisvinnslu, notuð í forritum sem fela í sér skynjara gagnaöflun, hljóðmerki vinnslu og aðrar sviðsmyndir þar sem nauðsynlegar eru nákvæmar hliðstæða mælingar.Hagnýt notkun sýnir oft að viðhalda mikilli hliðstæðum nákvæmni er grundvallaratriði til að ná áreiðanlegum og stöðugum afköstum kerfisins.

Jaðartæki og stækkunarhæfni

Atmega4809 styður fjölbreytt úrval af forritum með háþróuðum jaðartæki.Þessar jaðartæki lengja getu örstýringarinnar með tengi fyrir samskiptareglur, tímamæla og púlsbreidd (PWM).Svo yfirgripsmikið jaðarsett gerir ATMEGA4809 kleift að laga sig að fjölbreyttum og flóknum hönnun og hlúir að nýstárlegum lausnum með sveigjanleika og stækkanleika.

Nákvæmar forskriftir

Hér er tæknileg forskriftartafla fyrir örflögu tækni Atmega4809-AFR.

Tegund	Færibreytur
Verksmiðja Leiðtími	13 Vikur
Festing Tegund	Yfirborð FUTT
Pakki / Mál	48-TQFP Útsettur púði
Yfirborð FUTT	Já
Gögn Breytir	A/d 16x10b
Númer af I/OS	41
ROM (orð)	24.576
Starfrækt Hitastig	-40 ° C. til 125 ° C Ta
Umbúðir	Spóla & Spóla (TR)
Röð	Megaavr® 0
Hluti Staða	Virkur
Raka Næmi stig (MSL)	3 (168 klukkustundir)
Númer af uppsögnum	48
HTS Kóðinn	8542.31.00.01
Flugstöð Staða	Quad
Flugstöð Form	Gullwing
Framboð Spenna	3V
Flugstöð Pitch	0,5 mm
Grunn Hlutanúmer	Atmega4809
JESD-30 Kóðinn	S-PQFP-G48
Framboð Spennu-Max (VSUP)	5.5V
Framboð Spenna-min (VSUP)	1.8V
Sveiflur Tegund	Innra
Hraði	20MHz
RAM Stærð	6k x 8
Spenna - Framboð (VCC/VDD)	1.8V til 5,5V
ups/ucs/jaðar ICS gerð	Örstýring, RISC
Kjarninn Örgjörva	AVR
Jaðartæki	Brúnt út Uppgötva/endurstilla, por, pwm, wdt
Klukka Tíðni	20MHz
Dagskrá Minni gerð	Leiftur
Kjarninn Stærð	8-bita
Dagskrá Minni stærð	48kB (48k x 8)
Tenging	I2c, SPI, UART/USART
Bit Stærð	16
Hefur ADC	Já
DMA Rásir	Nei
PWM Rásir	Nei
DAC Rásir	Nei
Eeprom Stærð	256 x 8
Á flís Dagskrárbreidd	16
Mörk Skanna	Nei
Format	Fast-punktur
Samþætt Skyndiminni	Nei
RAM (orð)	512
Númer af Serial I/OS	4
Númer af tímamælum	5
Númer af ytri truflunum	41
Á flís Gagnabreidd	16
Lengd	7mm
Hæð Sæti (max)	1,2mm
Breidd	7mm
Rohs Staða	Rohs3 Samhæft

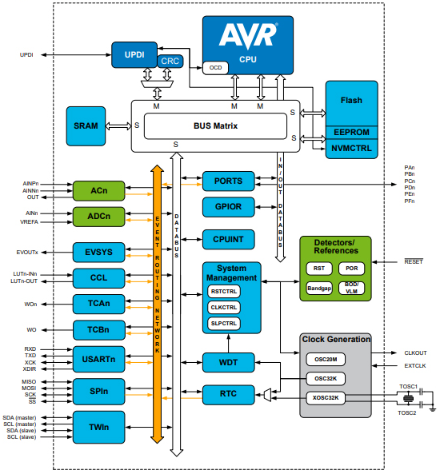

Blokk skýringarmynd af Atmega4809

Atmega4809 Einkenni

Auka vélbúnaðar margfaldari fyrir skjótan útreikninga

Atmega4809 státar af afkastamiklum vélbúnaðar margfaldaranum sem flýtir fyrir tölfræðilegum aðgerðum gríðarlega.Þetta er að mestu leyti hagstætt fyrir forrit sem fela í sér mikla stærðfræðilega vinnslu og auka þannig tölvun skilvirkni.Sem dæmi má nefna dulmál, merki vinnslu og raunveruleg gagnagreining, þar sem vélbúnaðurinn margfaldari getur dregið verulega úr vinnslutíma, hagræðingu kerfisins.

Þrjár svefnstillingar fyrir bjartsýni valdastjórnunar

Örstýringin styður þrjá svefnstillingu.

• Aðgerðalaus stilling: heldur virkni CPU en dregur úr krafti til jaðartækja, tilvalið fyrir atburðarás sem krefst skjótra viðbragðstíma.

• Í biðstöðu: Varðar meiri orku með því að stöðva CPU og viðhalda gagnlegum rekstrarástandi, passa fyrir forrit með reglubundna virkni.

• Power Down Mode: Býður upp á hámarks sparnað með því að stöðva allar athafnir, hentugur fyrir rafhlöðuknúin tæki með sporadískri notkun.

Atburðakerfi fyrir jaðarsamhæfingu án CPU byrðar

Athyglisverður eiginleiki er atburðakerfið sem gerir jaðartæki kleift að hafa samskipti beint án þátttöku CPU.Þetta dregur úr leynd og styrkir heildarviðbrögð kerfisins með því að hlaða út jaðarsamhæfingu.Slíkur búnaður er ómetanlegur í raunverulegu stjórnkerfi þar sem tímasetning og nákvæmni eru virk.Arkitektúr viðburðakerfisins, svipað og beina aðgangsaðferðartækni, lágmarkar flöskuháls CPU og eykur skilvirkni.

Varðhundar tímamælir (WDT) fyrir stöðugleika kerfisins

Innbyggður vakthundar tímamælir styrkir áreiðanleika kerfisins með því að fylgjast með og ná sér eftir rekstrarhiksta.WDT virkar sem bilunarbúnaður og endurstillir örstýringuna við uppgötvun sem ekki er svarað og var þannig að afstýra kerfisslysinu.Þetta lag af áreiðanleika er að mestu leyti notað í iðnaðareftirlitskerfi og rafeindatækni neytenda, sem tryggir aukið öryggi og stöðugleika.

Rafmagnsstilla (POR) og Brown-Out uppgötvun (BOD) til stöðugrar aðgerðar

Fyrir örugga ræsingu og áreiðanlega notkun felur ATMEGA4809 inn.

• Power-On Reset (POR): hefur frumkvæði að örstýringunni við endurreisn afls og tryggir stöðugt ræsingarástand.

• Brown-out uppgötvun (BOD): Verndar gegn spennusveiflum sem gætu haft áhrif á stöðugleika tækjanna, að endurstilla kerfið sjálfkrafa þegar spennu lækkar undir settum viðmiðunarmörkum.

Forritun og kembiforrit fyrir stakan pinna (UPDI) fyrir skilvirka þróun

Sameinaða kembiforritið fyrir stakan pinna (UPDI) auðveldar verulega þróunar- og kembiforrit.Þetta viðmót dregur úr líkamlegum og málsmeðferðarflóknum sem almennt eru tengdar forritun og kembiforritum örstýringar og eykur framleiðni verktaki.Einfaldleiki Updis er að mestu leyti gagnlegur í endurteknum þróunarlotum, þar sem skjót próf og kembiforrit eru mikil fyrir tímanlega verkefnið.

Í meginatriðum veita eiginleikar Atmega4809 fjölhæfan og skilvirkan vettvang sem hentar fyrir fjölbreytt úrval af forritum, þar á meðal neytandi rafeindatækni og sjálfvirkni iðnaðar.Með því að samþætta háþróaða valdastjórnun, skjótan útreikninga getu og öfluga áreiðanleikaeiginleika, veitir það ægilegan grunn til að þróa afkastamikil, áreiðanleg kerfi.

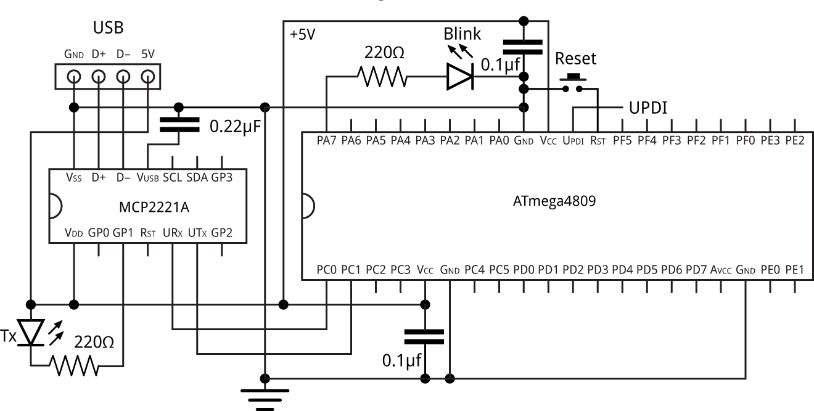

Hringrás Atmega4809

Samanburður á Atmega4809 og Atmega328

Árangur og skilvirkni samanburður

Bæði Atmega4809 Og Atmega328 skila sambærilegu frammistöðu.Atmega328, sem oft er að finna í Arduino stjórnum, skar sig úr orkunýtni.Þessi örstýring samþættir PicOpower tækni Atmels, sem gerir kleift að fá minni orkunotkun án þess að fórna afköstum.

Arkitektarmunur

Með því að skoða arkitektúrinn er ATMEGA4809 veitir ákveðnar endurbætur á ATMEGA328.Atmega4809 býður upp á sveigjanlegt jaðarstillingarkerfi.Þessi sveigjanleiki veitir betri heildarafköst kerfisins.Kerfið er aðlögunarhæfara, sérstaklega í forritum sem fela í sér marga skynjara eða jaðartæki.

Forritun og þróun

Hvað varðar forritun og þróun er afturvirkni ATMEGA4809 við ATMEGA328 hagstætt.Þessi eindrægni einfaldar flutningsferli núverandi verkefna sem upphaflega voru hönnuð fyrir ATMEGA328.Ítarleg kembiforrit sem studd er af ATMEGA4809 geta verið mjög gagnleg í flóknum verkefnum, sem gerir kleift að bera kennsl á og upplausn snemma á útgáfu.

Orkunotkun í hagnýtum forritum

Mismunur á orkunotkun verður að mestu leyti áberandi í raunverulegum forritum.Fyrir rafknúnu tæki geta PicOpower getu ATMEGA328 framlengt rekstrartímabil milli hleðslna.Háþróaður kraftsparnaðaraðgerðir ATMEGA4809 geta hagrætt orkunotkun frekar, sérstaklega gagnleg í öfgafullum krafti.

Framtíðarþétting og fjölhæfni

Miðað við framtíðarþéttingu, þá er fjöldi aukinna virkni ATMEGA4809 það fjölhæfari valkostur.Víðtækari stuðningur þess við jaðartæki og bætt minni stjórnun er virkur fyrir flókin, þróuð forrit.Þessir eiginleikar veita öflugan grunn fyrir nýjungar og stækkanir í framtíðinni, sem gerir það tilvalið fyrir skipulagningu uppfærslu.

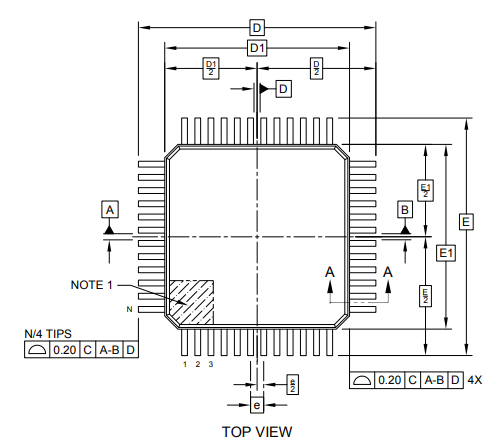

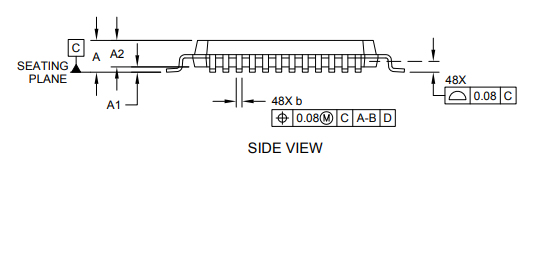

Pakki ATMEGA4809

Upplýsingar framleiðenda

Microchip Technology Inc., með aðsetur í Chandler, Arizona, skarar fram úr í því að bjóða upp á breitt úrval örstýringar og hliðstæða hálfleiðara.Þetta fyrirtæki er þekkt fyrir að draga úr þróunaráhættu, skera niður kerfiskostnað og flýta fyrir tíma til markaðssetningar.Með hágæða stuðningi sínum og áreiðanlegum vörum hefur Microchip staðfast forystu sína í greininni.

Atmega4809 er áberandi meðal tilboðs Microchip vegna háþróaðrar getu þess og aðlögunarhæfs arkitektúr, sem gerir það hentugt fyrir fjölbreytt forrit sem krefjast öflugra og skilvirkra lausna.Þessi örstýring styður breitt fjölda virkni, sem gerir það að verkum að áreynslulaust aðlagast í ýmis kerfi.

DataSheet PDF

Atmega4809-AFR gagnablöð:

Atmega4808/4809 DataSheet.pdf

Algengar spurningar [FAQ]

1. Hvað er Atmega4809?

Atmega4809 er háþróaður örstýring sem notar 8 bita AVR® örgjörva.Þessi háþróaði vélbúnaður er með samþættan margfaldara og starfar á allt að 20 MHz hraða.Það býður upp á umtalsverða 48 kb af leifturminni, 6 kb af SRAM, og inniheldur 256 bæti af EEPROM, allt snyrtilega hýst innan 48 pinna pakka.Með öflugri hönnun sinni veitir það margvíslegum flóknum forritum og skipunum.

2. Hvað er hægt að nota atmega4809?

Microchip Technology ATMEGA4809 8-bita örstýring er fyrirhugað að hámarka mjög móttækileg stjórn og stjórnunarumsóknir.Það eykur virkni raunverulegra stjórnkerfa verulega.Fjölhæfur eðli þess gerir kleift að nota það í alhliða arkitektúr sem byggir á örgjörvi eða sem óháðir örgjörvar innan stjórnunar og stjórnunar ramma.Með því að nota þennan örstýringu getur hækkað árangur fjölbreyttra verkefna.

3.. Hvernig bætir ATMEGA4809 rauntíma forrit?

Atmega4809 fjallar um vaxandi kröfur um hraða og skilvirkni í raunverulegum kerfum.Margfaldari vélbúnaðarins og mikil rekstrartíðni (allt að 20 MHz) gerir kleift að fá skjótan vinnslu og skjótan viðbragðstíma.Þessi ávinningur forrit sem krefjast tafarlausrar endurgjafar og nákvæmrar stjórnunar, svo sem vélfærafræði og sjálfvirkni.Með því að fella atmega4809 geturðu mætt krefjandi þörfum raunverulegra forrita.

4. Eru einhverjir viðbótaraðgerðir sem auka notagildi ATMEGA4809?

Reyndar er ATMEGA4809 búinn fjölmörgum jaðareinkennum sem auka notagildi þess.Má þar nefna mörg samskiptaviðmót eins og UART, SPI og I2C, sem auðvelda óaðfinnanlega samþættingu við önnur stafræn tæki.Að auki státar það af öflugum hliðstæðum eiginleikum, þar á meðal ADC og DAC, sem gerir það mjög hentugt fyrir skynjaraviðmót og hliðstæða merkisvinnslu.Þessir eiginleikar sameinast til að gera ATMEGA4809 að fjölhæfu tæki fyrir breitt úrval af stafrænum og hliðstæðum verkefnum.

5. Hvernig ber Atmega4809 saman við aðra örstýringar í sínum flokki?

Þegar borið er saman við aðra örstýringar í sínum flokki, þá stendur ATMEGA4809 upp vegna jafnvægis samsetningar minni getu, vinnsluhraða og jaðar samþættingar.8 bita arkitektúr, bætt við skilvirkar aðgerðir við valdastjórnun, gerir það að ákjósanlegu vali fyrir forrit þar sem orkunotkun er alvarlegur þáttur.Þetta jafnvægi tryggir að það skilar áreiðanlegum afköstum án þess að skerða skilvirkni.

6. Er hægt að nota atmega4809 í fræðsluverkefnum?

Atmega4809 þjónar sem framúrskarandi vettvangur í fræðsluskyni.Einföld arkitektúr og víðtæk skjöl gera það hentugt til náms og tilrauna.Með því að taka þátt í þessum örstýringu geturðu fengið dýrmæta innsýn í innbyggða kerfisþróun, stjórn og stjórnunarrökfræði, svo og raunverulega kerfishönnun.Atmega4809 skapar þér umhverfi til að kanna og nýsköpun.
