Hvað er Photonics?Heildarleiðbeiningar um tækni sem byggir á ljósum

Ljóseðlisfræði snýst allt um að nota ljós til að senda, stjórna og greina upplýsingar á fljótlegan og skilvirkan hátt.Í þessari grein muntu læra hvað ljóseindatækni er, helstu þættirnir sem notaðir eru í ljóseindakerfum og hvernig þessi kerfi virka frá upphafi til enda.Þú munt einnig kanna mismunandi gerðir ljóseindatækni, svo sem ljósleiðara, samþætta ljóseindafræði, leysira, lífljóseindafræði og skammtaljóseinda.Að auki munt þú sjá hvar ljóseindafræði er notuð og hvað gerir hana bæði öfluga og krefjandi.

Vörulisti

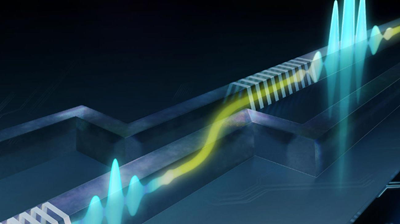

Mynd 1. Photonic Waveguide Signal

Hvað er Photonics?

Ljóseðlisfræði er vísindin og tæknin til að mynda, stjórna og greina ljós (ljóseindir).Ljóseindir eru grunnagnir sem bera ljósorku og hreyfast á ljóshraða, sem gerir hraðan og skilvirkan upplýsingaflutning.Ólíkt rafeindum hafa ljóseindir hvorki massa né rafhleðslu, sem gerir þeim kleift að ferðast með lágmarksviðnámi.Ljóseðlisfræði einbeitir sér að því að meðhöndla ljós fyrir merkjasendingar, skynjun og orkunotkun.Það gegnir lykilhlutverki í nútíma tækni með því að gera háhraða samskipti og nákvæma sjónstýringu.Þar sem stafræn kerfi krefjast hraðari frammistöðu heldur ljóseindatækni áfram að vaxa sem mikilvægt svið í háþróaðri verkfræði og vísindum.

Íhlutir í Photonics Systems

• Ljósgjafi (Laser/LED)

Ljósgjafar framleiða sjónmerki sem notuð eru í ljóseindakerfi.Þeir umbreyta raforku í ljós í gegnum ferla eins og örvaða losun eða rafljómun.Leysarar framleiða mjög samfellt og einbeitt ljós, en LED gefa frá sér breiðari og minna stefnuljós.Þessar heimildir eru góðar til að koma sjónmerkjum af stað í samskipta- og skynjunarkerfum.

• Optísk bylgjuleiðarar (trefjar/stýringar á flís)

Ljósbylgjuleiðarar leiða ljós frá einum stað til annars með lágmarks tapi.Þeir takmarka ljós inni í uppbyggingu með því að nota heildar innri endurspeglun eða ljósbrotsstuðul birtuskil.Sem dæmi má nefna ljósleiðara og samþætta bylgjuleiðara á flögum.Þessir íhlutir tryggja skilvirka merkjasendingu yfir vegalengdir.

• Optical Modulators

Optískir mótarar stjórna eiginleikum ljóss eins og styrkleika, fasa eða tíðni.Þeir kóða upplýsingar inn á ljósmerki með því að breyta eiginleikum þess.Þetta er venjulega gert með því að nota rafmerki til að hafa áhrif á sjónræna hegðun.Mótarar eru notaðir til að senda gögn í sjónsamskiptakerfum.

• Ljósnemar (Photodiodes)

Ljósnemar umbreyta innkomnu ljósi í rafmerki.Þeir starfa út frá ljósrafmagnsáhrifum, þar sem ljóseindir mynda hleðslubera í efni.Þetta gerir kleift að túlka sjónmerki af rafeindakerfum.Ljósdíóða er mikið notað til að taka á móti merkjum og mæla.

• Optísk tengi og sundur

Optísk tengi skipta eða sameina ljósmerki innan kerfis.Þeir dreifa ljósafli á milli margra leiða eða sameina merki í eina.Þessir þættir eru mikilvægir til að beina og stjórna sjónmerkjum.Þau eru almennt notuð í flóknum ljóseindanetum.

• Optískar síur

Optískar síur leyfa sértækum bylgjulengdum ljóss að fara framhjá á meðan þær hindra aðrar.Þeir hjálpa til við að betrumbæta og stjórna merkjagæðum í ljóseindakerfum.Síur eru notaðar til að fjarlægja hávaða eða aðgreina rásir í bylgjulengdarkerfum.Þetta bætir skýrleika merkja og afköst kerfisins.

Hvernig virkar Photonics?

Ljóseindakerfi starfa með því að búa til ljós, leiða það í gegnum stýrða leið, breyta eiginleikum þess og að lokum greina það.Ferlið hefst með ljósgjafa sem framleiðir ljóseindir, sem síðan er beint inn í flutningsmiðil eins og bylgjuleiðara eða ljósleiðara.Þegar ljós ferðast heldur það miklum hraða og litlu orkutapi miðað við rafmerki.Þetta gerir ljóseindafræði mjög skilvirka til að flytja upplýsingar.

Við sendingu er hægt að stilla ljósmerkið til að flytja gögn með því að breyta styrkleika þess, fasa eða bylgjulengd.Breytt merkið fer í gegnum kerfið þar til það nær skynjara.Við móttökuenda breytir ljósnemar ljósmerkinu aftur í rafmagnsform til vinnslu.Þetta fullkomna flæði, frá kynslóð til uppgötvunar, skilgreinir hvernig ljóseindakerfi gera hraðvirka og áreiðanlega meðhöndlun merkja kleift.

Tegundir ljóstæknitækni

Ljósleiðari ljósleiðara

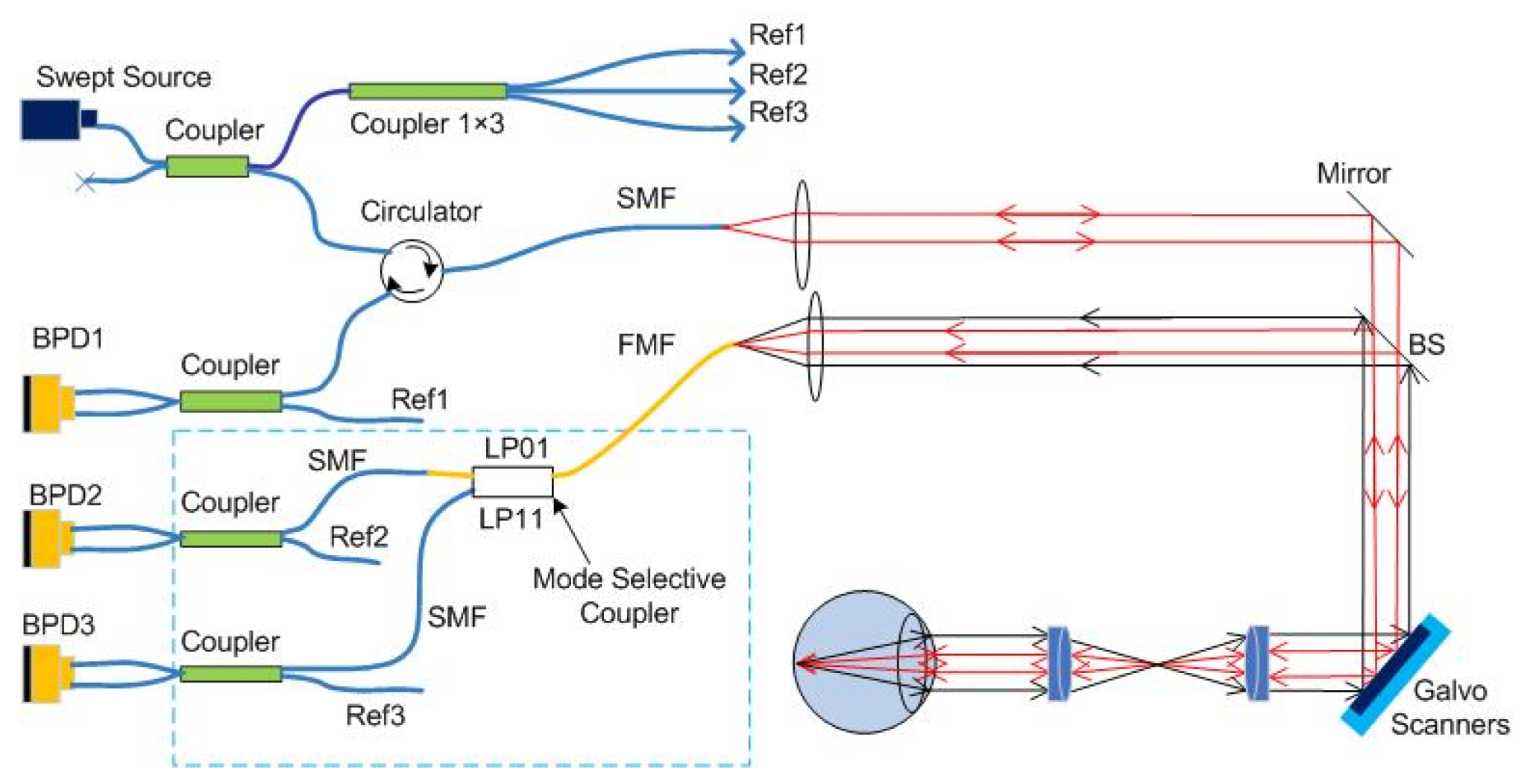

Mynd 2. Ljósleiðarakerfi

Ljósleiðari vísar til kerfa sem nota ljósleiðara til að senda ljósmerki yfir vegalengdir.Þessar trefjar eru úr gleri eða plasti og leiða ljós í gegnum heildar innri endurspeglun innan kjarnabyggingar.Hönnunin gerir ljósinu kleift að ferðast með mjög lítilli dempun og lágmarksmerkjaröskun.Eins og sýnt er á uppbyggðum sjónleiðum er hægt að skipta merki, sameina eða beina þeim með því að nota íhluti eins og tengi og hringrás innan trefjakerfa.Ljósleiðari ljóseindatækni styður nákvæma ljósleiðingu í gegnum einstillingar eða fjölstillingar.Það gerir einnig stöðuga útbreiðslu merkja, jafnvel yfir langar vegalengdir, vegna stýrðs brotstuðulsmismuns.Þessi tegund ljóseinda er frábær fyrir skilvirk og áreiðanleg sjónflutningskerfi.

Integrated Photonics (Photonic Integrated Circuits)

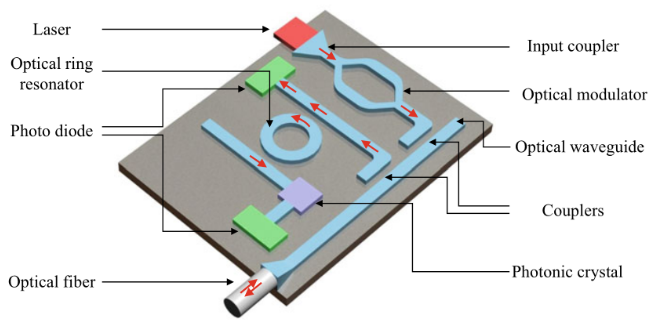

Mynd 3. Photonic Integrated Circuit

Innbyggð ljóseindatækni vísar til samþættingar margra sjónrænna íhluta á einni þéttri flís.Þessir þættir, eins og bylgjuleiðarar, mótunartæki og skynjarar, eru sameinuð til að framkvæma flóknar sjónrænar aðgerðir á litlu svæði.Uppbyggingin sem byggir á flís gerir nákvæma stjórn á ljósleiðum með því að nota smækkaðar ljósrásir.Eins og sést í þéttum útsetningum er hægt að leiða ljós í gegnum resonators, tengi og bylgjuleiðara innan eins vettvangs.Þessi samþætting bætir stöðugleika kerfisins og dregur úr líkamlegri stærð miðað við stakar uppsetningar.Það gerir einnig stigstærða hönnun sem hentar fyrir háþróaða sjónvinnslu.Innbyggð ljóseindatækni gegnir lykilhlutverki í nútíma smækkuðum ljóskerfum.

Laser Photonics

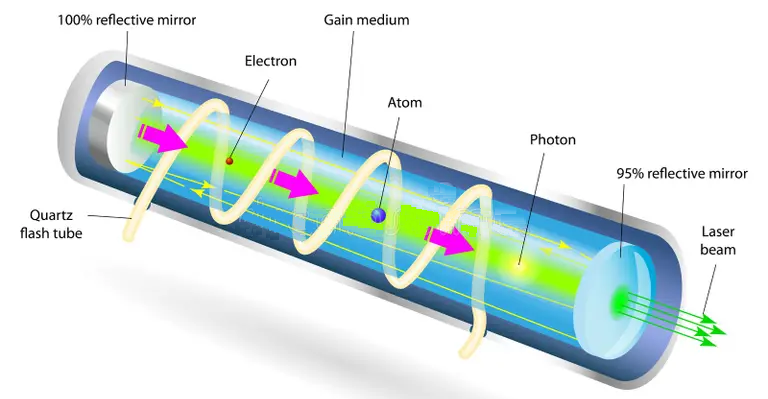

Mynd 4. Laser Photonics System

Laser photonics leggur áherslu á kerfi sem búa til og stjórna samhangandi ljós með því að nota leysigjafa.Laser framleiðir ljós með örvuðu útstreymi innan straummiðils sem er lokað af endurskinsspeglum.Þessi uppbygging magnar ljóseindir og skapar mjög stefnuvirkan og einlitan geisla.Ómunaholið tryggir að ljósbylgjur haldist í fasi, sem leiðir til samræmis.Eins og sést í skipulagðri leysiuppsetningu, örvar orkuinntak frumeinda til að losa ljóseindir sem styrkja hver aðra.Laser photonics gerir nákvæma stjórn á bylgjulengd og geisla gæði.Þessi tegund ljóseinda er mikilvæg fyrir forrit sem krefjast stöðugra og sterkra ljósgjafa.

Lífljóseindafræði

Lífljóseindafræði er notkun ljóstengdrar tækni til að rannsaka og greina líffræðileg efni.Það felur í sér samspil ljóseinda og lifandi vefja, frumna eða lífsameinda.Ljós er hægt að nota til að fylgjast með uppbyggingu og hagnýtum eiginleikum án beinna snertingar.Tækni á þessu sviði treysta á sjónræna eiginleika eins og frásog, dreifingu og flúrljómun.Lífljóseindafræði gerir myndgreiningu í mikilli upplausn og ekki ífarandi greiningu.Það styður nákvæma athugun á smásjá- og sameindastigi.Þetta svið brúar ljóseindafræði og lífvísindi fyrir háþróaða líffræðilega rannsókn.

Skammtaljóseðlisfræði

Skammtaljóseindir einbeita sér að hegðun og stjórn einstakra ljóseinda á skammtastigi.Það rannsakar hvernig hægt er að nota ljóseindir sem burðarefni skammtaupplýsinga.Ólíkt klassískum ljóskerfum fjallar það um eiginleika eins og yfirsetningu og flækju í einfölduðu samhengi.Ljóseindir eru tilvalin fyrir skammtakerfi vegna þess að þær hafa veik samskipti við umhverfið.Þetta gerir þeim kleift að varðveita skammtaástand yfir lengri vegalengdir.Skammtaljóseindafræði gerir nýjar aðferðir til að tryggja örugg samskipti og háþróaða útreikninga.Það táknar vaxandi svið rannsókna í næstu kynslóð ljóstækni.

Forrit Photonics

1. Fjarskipti

Ljóstækni gerir kleift að senda háhraða gagnaflutning með ljósmerkjum.Optísk samskiptakerfi treysta á ljóseindatækni til að takast á við mikla bandbreiddarkröfur.Þetta gerir hraðari internet- og gagnaskipti yfir langar vegalengdir.Það er mikilvægt fyrir nútíma alþjóðlegt samskiptainnviði.

2. Læknisfræðileg myndgreining og greining

Ljóseðlisfræði er notuð til að taka nákvæmar myndir af líffræðilegum vefjum.Sjóntækni veitir ekki ífarandi greiningu með mikilli upplausn.Þetta hjálpar við snemma uppgötvun og nákvæmt eftirlit með aðstæðum.Það bætir greiningarnákvæmni og öryggi sjúklinga.

3. Framleiðsla og efnisvinnsla

Photonics styður nákvæma klippingu, mótun og yfirborðsmeðferð.Ljóstengd verkfæri bjóða upp á mikla nákvæmni og lágmarks sóun efnis.Þessi kerfi gera stöðugt og stjórnað framleiðslugæði.Þau eru mikið notuð í háþróaðri framleiðsluumhverfi.

4. Skynjun og mæling

Ljósnemar skynja breytingar á ljóseiginleikum til að mæla eðlisfræðilegar aðstæður.Má þar nefna hitastig, þrýsting og efnasamsetningu.Optísk skynjun veitir mikla næmni og hraðan viðbragðstíma.Það er mikilvægt fyrir iðnaðarvöktun og umhverfisgreiningu.

5. Gagnaver og tölvumál

Photonics bætir gagnaflutningshraða innan tölvukerfa.Optískar samtengingar draga úr leynd og orkunotkun.Þetta eykur heildarafköst kerfisins í mikilli eftirspurn.Það styður við vöxt stórfelldra gagnavinnslukerfa.

6. Varnar- og öryggiskerfi

Ljóseðlisfræði er notuð í kerfum sem krefjast nákvæmrar uppgötvunar og eftirlits.Ljóstækni gerir nákvæmar fjarlægðarmælingar og mælingar.Þessi kerfi bæta áreiðanleika í mismunandi umhverfi.Þeir eru frábærir fyrir háþróaðar öryggis- og eftirlitslausnir.

Kostir og takmarkanir Photonics

Kostir Photonics

• Háhraða gagnasending með ljósmerkjum

• Lítið orkutap miðað við rafkerfi

• Ónæmi fyrir rafsegultruflunum

• Mikil bandbreiddargeta fyrir stóran gagnaflutning

• Nákvæm merkjastýring og nákvæmni

• Samþætting í nútíma ljóstækjum

Takmarkanir Photonics

• Hærri stofnkostnaður ljóshluta

• Flókin uppröðun og kerfishönnun

• Næmi fyrir líkamlegum skemmdum í sumum efnum

• Takmörkuð skilvirkni í ákveðnum umbreytingarferlum

• Krefst sérhæfðrar framleiðslutækni

• Samþætting við rafeindakerfi getur verið krefjandi

Ljóstækni vs rafeindatækni

Hluti	Ljósmyndafræði	Raftæki
Merkjaberi	Ljóseindir (nr hleðsla, enginn massi)	Rafeindir (hlaðnar agnir)
Fjölgun Hraði	~3 × 10⁸ m/s (in lofttæmi), ~2 × 10⁸ m/s (í trefjum)	~10⁵–10⁶ m/s rekhraði í leiðara
Bandbreidd Getu	Allt að >100 Tbps á trefjar (WDM kerfi)	Venjulega allt að 10–100 Gbps á rás
Tíðnisvið	~10¹²–10¹⁵ Hz (innrautt í sýnilegt ljós)	Allt að ~10¹¹ Hz (örbylgjusvið)
Orkutap (Gírskipting)	~0,2 dB/km (ljósleiðari)	Merkilegt viðnámstap yfir fjarlægð
Rafsegulmagnaðir Truflun	Fullkomlega ónæmur fyrir EMI	Fyrir áhrifum af EMI og þverræðu
Hitaleiðni	Mjög lágt á meðan sendingu	Hátt vegna viðnámshitun (I²R tap)
Sending Fjarlægð	>100 km án mögnunar (trefja)	Venjulega <1–2 m fyrir háhraðamerki án endurvarpa
Gagnaþéttleiki	Mjög hátt í gegnum bylgjulengdar margföldun (100+ rásir)	Takmarkað af leiðara- og tíðnitakmarkanir
Skiptihraði	Femtósekúndur til píkósekúndur (sjónrofi)	Nanósekúndur (rafræn rofi)
Aflnýting (Gírskipting)	Minni afl pr bit yfir langar vegalengdir	Æðri máttur neysla á bita
Merki Niðurbrot	Lágmark yfir langar vegalengdir	Merkilegt dempun og hávaðauppbygging
Samþætting Þéttleiki	Í meðallagi (ennþá þróa PIC mælikvarða)	Ofsalega hátt (milljarðir smára á hvern flís)
Framleiðsla Þroski	Að koma og sérhæfðum ferlum	Mjög þroskaður CMOS tilbúningur
Dæmigert notkun Einbeittu þér	Háhraða gögn flutningur, sjóntenglar	Vinnsla, rökfræði og stjórnkerfi

Niðurstaða

Ljóseðlisfræði gerir kleift að senda háhraða og lítið tap merkja með því að nota ljós í stað rafstrauma, sem gerir það mikilvægt fyrir nútíma samskipti og háþróaða tækni.Kerfi þess treysta á kjarnahluti eins og ljósgjafa, bylgjuleiðara, mótara og ljósnemar sem vinna saman að því að vinna sjónmerki á skilvirkan hátt.Ýmis ljóseindatækni styður forrit í fjarskiptum, heilsugæslu, framleiðslu, skynjun og tölvumálum.Þrátt fyrir áskoranir eins og kostnað og flókið, þá gerir árangur hennar og vaxandi getu ljóseindatækni að lykildrifkrafti framtíðar tækninýjungar.
