Hvað er Flyback díóða?Hvernig það virkar og hvers vegna hringrásin þín þarf einn

Í þessari grein muntu læra hvað flugbakdíóða er og hvers vegna þú þarft hana í rafrásum með liða, mótorum og segullokum.Þú munt skilja hvernig aftur EMF myndast þegar straumur hættir skyndilega og hvernig það getur skemmt skiptitækin þín.Greinin útskýrir hvernig flugbakdíóða virkar, hvar þú ættir að setja hana og hvernig á að velja rétta.Þú munt einnig sjá algengar tegundir díóða og hvernig þær eru notaðar í hringrásum.

Vörulisti

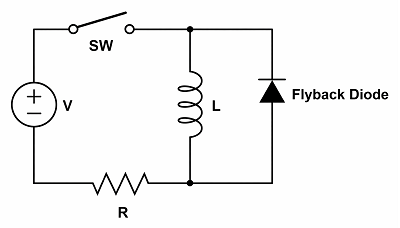

Mynd 1. Flyback díóða hringrás

Hvað er Flyback díóða?

Flyback-díóða er verndardíóða sem er tengd í inductive rás til að koma í veg fyrir háspennutoppa þegar straumur er skyndilega slökktur.Það er einnig kallað freewheeling díóða, snubber díóða, eða aftur EMF díóða.Þessi díóða er aðallega notuð með spólum eins og liða, segullokum og mótorum sem geyma orku í segulsviði.Þegar rofabúnaðurinn slekkur á sér getur geymd orka skapað hættulega bakspennu.Flyback díóðan verndar smára, MOSFETs og aðra rofaíhluti fyrir skemmdum af völdum bakra EMF í inductive rásum.

Af hverju þarf Flyback díóða?

Inductive íhlutir eins og spólur og relay geyma orku í formi segulsviðs á meðan straumur flæðir í gegnum þá.Þegar aflgjafinn er skyndilega aftengdur hrynur segulsviðið mjög hratt.Þessi skyndilega breyting á straumi framkallar háspennu, þekktur sem bak-EMF (rafkraftur).Spennutollurinn getur verið mun hærri en straumspennan og getur skemmt viðkvæm skiptibúnað.Flyback díóða er nauðsynleg til að koma í veg fyrir að þessi háspennutíðni eyðileggi eða veiki hringrásarhlutana.

Hvernig virkar Flyback díóða?

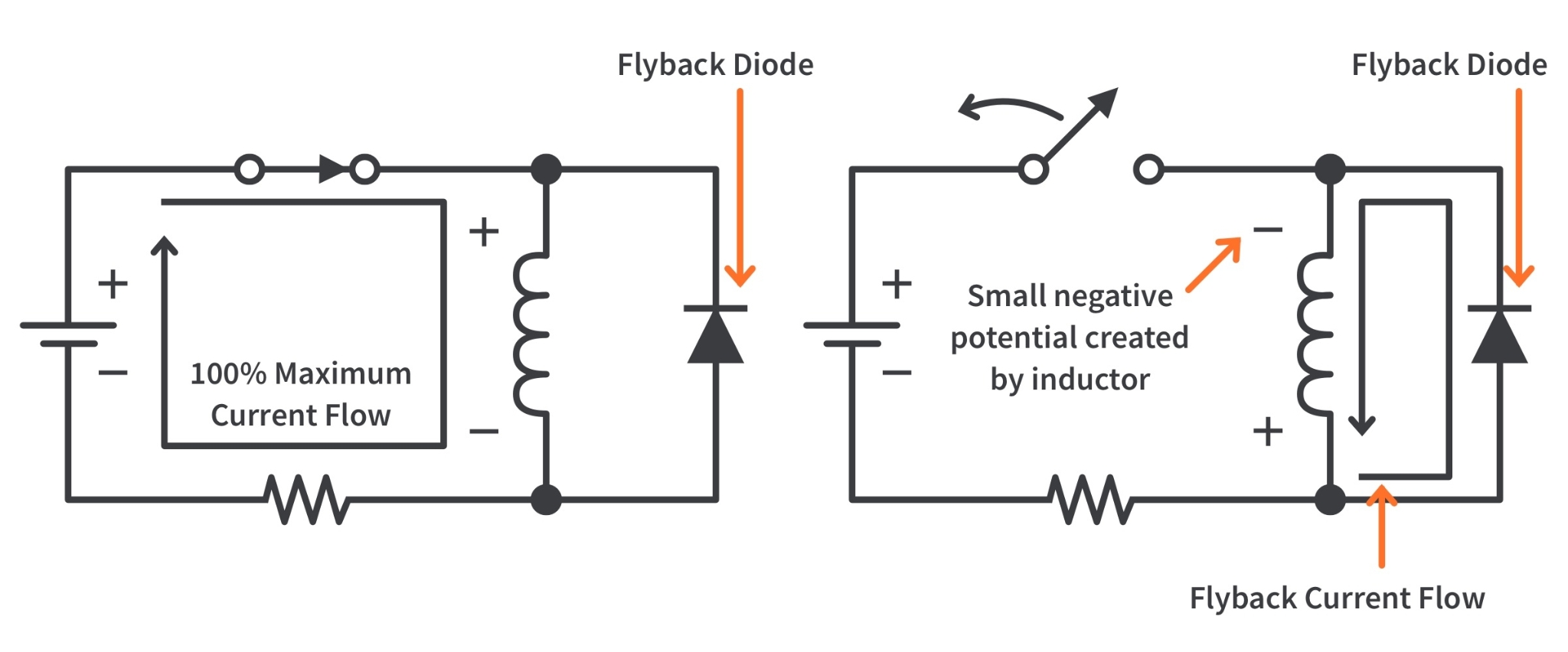

Mynd 2. Rekstur flugdíóða (venjuleg og slökkt skilyrði)

Við venjulega notkun, þegar rofinn er lokaður og straumur flæðir í gegnum spóluna, er bakslagsdíóðan öfug og leiðir ekki.Í þessu ástandi er það óvirkt og hefur ekki áhrif á hringrásina.Þegar rofinn opnast getur straumurinn í gegnum inductor ekki stöðvast samstundis vegna þess að inductors standast skyndilegar breytingar á straumi.Segulsviðið sem hrynur framleiðir öfuga spennu yfir spóluna.Þessi öfugspenna framvirkir bakslagsdíóðuna, sem gerir straumi kleift að streyma í gegnum spóluna og díóðulykkjuna.Endurhringstraumurinn minnkar smám saman eftir því sem geymd orka losnar.Meðan á þessu ferli stendur klemmir díóðan spennuna á öruggt stigi og verndar skiptibúnaðinn fyrir háspennutoppum.

Flyback díóða staðsetning í hringrás

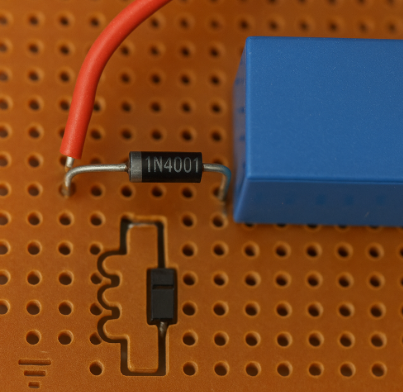

Mynd 3. Flyback díóða tenging

Flyback díóða er tengd samhliða innleiðandi álagi, svo sem gengispólu eða mótorvinda.Díóðan er sett með réttri pólun, sem þýðir að bakskaut hennar tengist jákvæðu framboðshlið spólunnar og rafskaut hennar tengist neikvæðu hliðinni.Þessi stefna tryggir að díóðan haldist öfugsnúin við venjulega notkun.Þegar slökkt er á rofanum snýst pólunin yfir spóluna og díóðan verður áfram-hlutdræg.Eins og sýnt er á mynd 3 veitir það tafarlausa vörn fyrir skiptibúnaðinn að tengja díóðuna beint yfir spóluna.

Hvernig á að velja réttu flugbakdíóðuna?

Að velja rétta bakslagsdíóða tryggir áreiðanlega hringrásarvernd og langan líftíma íhluta.Díóðan verður að passa við rafmagnseiginleika innleiðandi álags og rofabúnaðar.

1. Athugaðu afturspennueinkunnina

Bakspenna díóðunnar verður að vera hærri en straumspenna rafrásarinnar.Þetta tryggir að díóðan þolir á öruggan hátt eðlilega rekstrarspennu án þess að brotna niður.Mælt er með öryggisbili til að koma í veg fyrir bilun við tímabundnar aðstæður.Athugaðu alltaf hámarksspennu áður en þú velur díóða.

2. Staðfestu Framvirka núverandi einkunn

Díóðan verður að höndla hámarksstrauminn sem flæðir í gegnum spóluna þegar rofinn slekkur á sér.Framstraumsmatið ætti að vera jafnt eða hærra en rekstrarstraumur sprautunnar.Ef einkunnin er of lág getur díóðan ofhitnað og bilað.Veldu díóða með nægilega straumgetu fyrir áreiðanlega afköst.

3. Íhugaðu batahraðann

Í hraðskiptum hringrásum, eins og PWM mótorstýringu, verður batahraði mikilvægur.Hægt er að endurheimta díóða kannski ekki nógu fljótt í hátíðniforritum.Fyrir slíkar hringrásir bætir díóða með hröðum bata afköstum og dregur úr skiptatapi.Staðlaðar díóður henta fyrir lágtíðni gengisrásir.

4. Ákveðið á milli staðlaðra, hraðvirkra eða Schottky díóða

Venjulegar afriðardíóða virka vel fyrir grunngengi og segullokavörn.Hratt bata díóða eru ákjósanleg til að skipta um aflgjafa og háhraða stjórnrásir.Schottky díóður bjóða upp á mjög hraðvirka skiptingu og lægra framspennufall, sem bætir skilvirkni.Valið fer eftir hraða og hringrásarkröfum.

Algengar díóður Notaðar sem Flyback díóður

Eftir að hafa skilið hvernig á að velja flugbakdíóða hjálpar það að þekkja algengar díóðagerðir sem notaðar eru í hringrásum.Hver tegund er valin út frá skiptahraða, skilvirkni og kröfum um hringrásartíðni.

1N4001–1N4007 röð

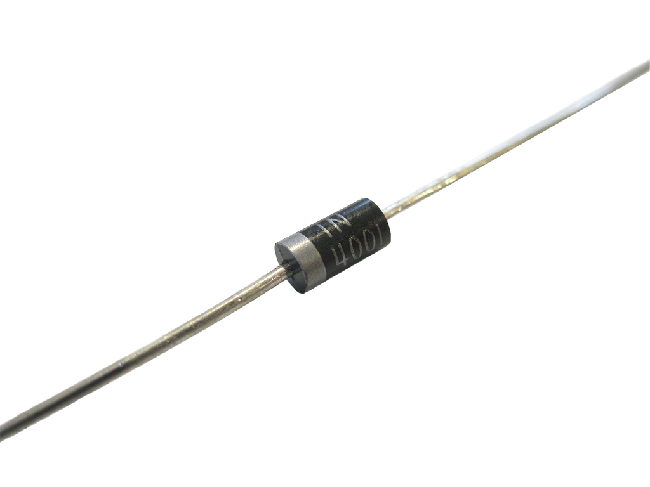

Mynd 4. 1N400x díóða

1N4001–1N4007 röðin er hópur almennra afriðladíóða sem almennt eru notaðar sem afturdíóða í lágtíðnirásum.Þessar díóða eru hannaðar fyrir staðlaða aflleiðréttingu og undirstöðu inductive álagsvörn.Þeir höndla hóflegan straum og eru mikið notaðir í relay driver hringrásum og litlum DC mótor stjórnkerfi.Munurinn á hverri gerð liggur aðallega í hámarks öfugspennu þeirra.Vegna þess að þær eru hægfara díóða, henta þær best fyrir skipti á lághraða.Eins og sýnt er á myndinni er þessi axial-blýdíóða einföld í uppbyggingu og víða fáanleg í rafeindahlutum.

HER108

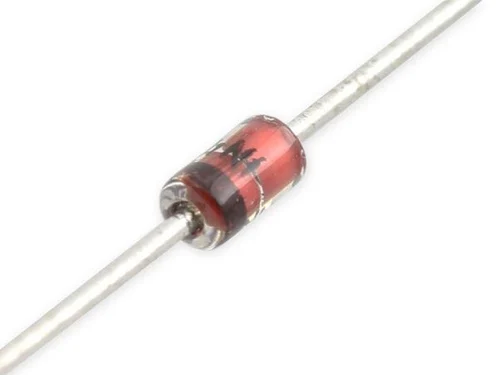

Mynd 5. HER108 díóða

HER108 er afkastamikil hraðbata díóða hönnuð fyrir meiri hraða skiptaforrit.Það er almennt notað sem flugbakdíóða í að skipta um aflgjafa og PWM stýrirásir.Samanborið við venjulegar afriðlardíóða hefur það hraðari endurheimtartíma, sem dregur úr skiptitapi.Þetta gerir það hentugur fyrir hringrásir sem starfa á hærri tíðni.HER108 styður einnig hærri spennu meðhöndlunargetu, sem gerir það áreiðanlegt í krefjandi umhverfi.Eins og sýnt er á myndinni kemur það venjulega í axial pakkningu svipað og aðrar afriðlardíóða.

UF4007

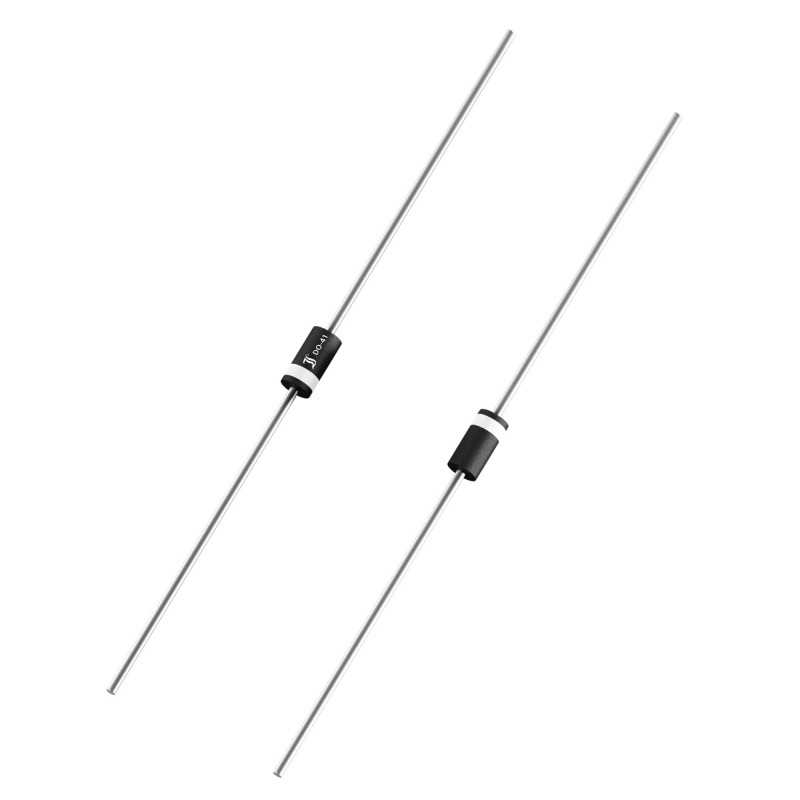

Mynd 6. UF4007 díóða

UF4007 er ofurhröð bata díóða sem er mikið notuð til bakslagsvörn í háhraða rafrásum.Hann býður upp á sama spennusvið og 1N4007 en með miklu hraðari rofi.Þessi eiginleiki gerir hann tilvalinn til að skipta um þrýstijafnara, invertera og SMPS hringrás.Vegna hraðs batatíma dregur það úr hávaða og bætir heildar skilvirkni kerfisins.Það er oft valið þegar venjulegar díóðar eru of hægar fyrir notkunina.Eins og sést á myndinni lítur það út eins og venjuleg afriðardíóða en er fínstillt fyrir hátíðniaðgerðir.

FR107

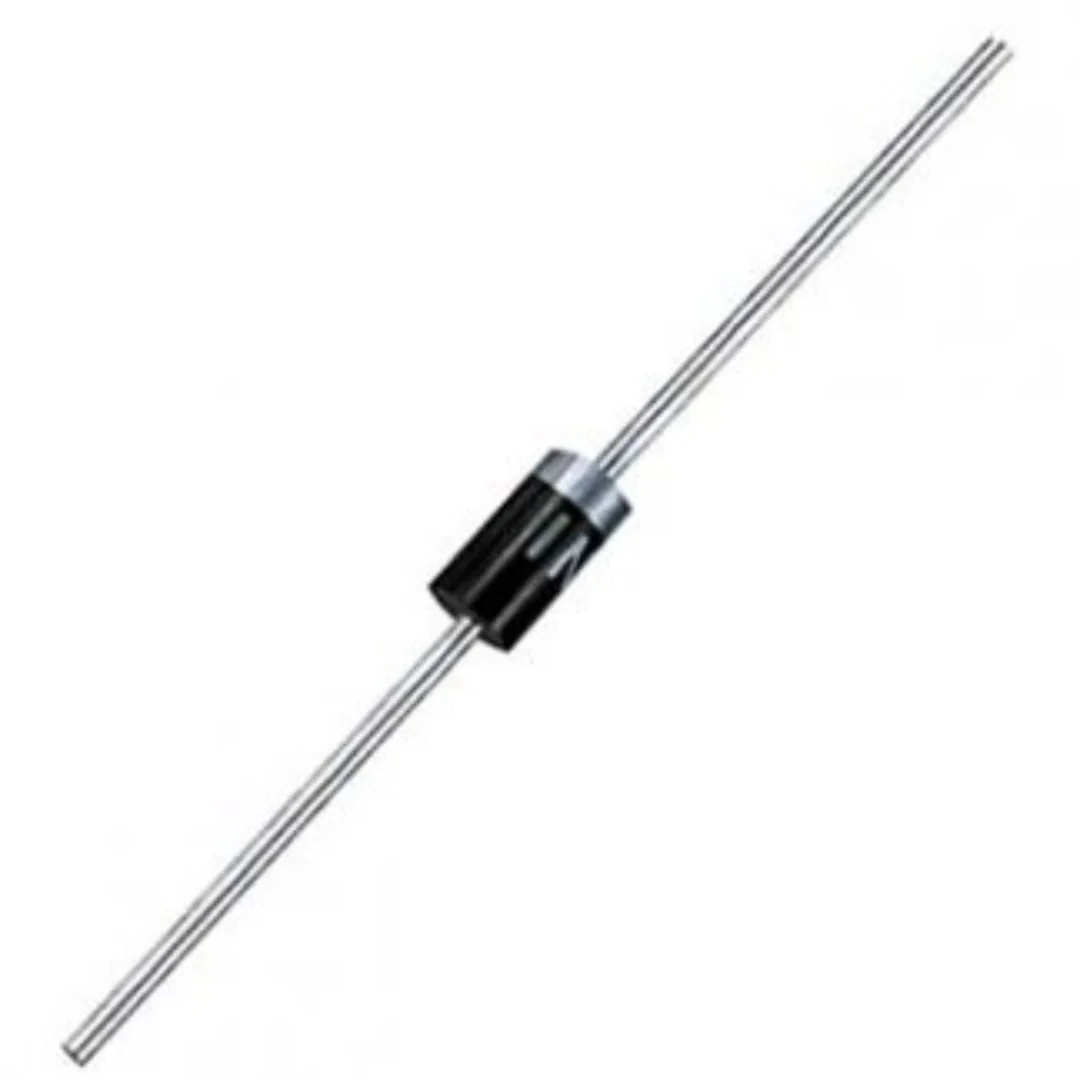

Mynd 7. FR107 díóða

FR107 er afriðardíóða fyrir hraðbata sem almennt er notuð fyrir flugbak og frjálst hjól.Það veitir hraðari endurheimt miðað við venjulegar 1N400x díóða.Þetta gerir það hentugt fyrir miðlungs tíðni rofarásir og mótor drifkerfi.FR107 styður hóflega meðhöndlun straums og stöðugan árangur við skiptiaðstæður.Það er oft notað í aflgjafarásum þar sem þörf er á auknum viðbragðshraða.Eins og sýnt er á mynd 7 kemur það í þéttum axial-blýpakka til að auðvelda uppsetningu PCB.

1N5819

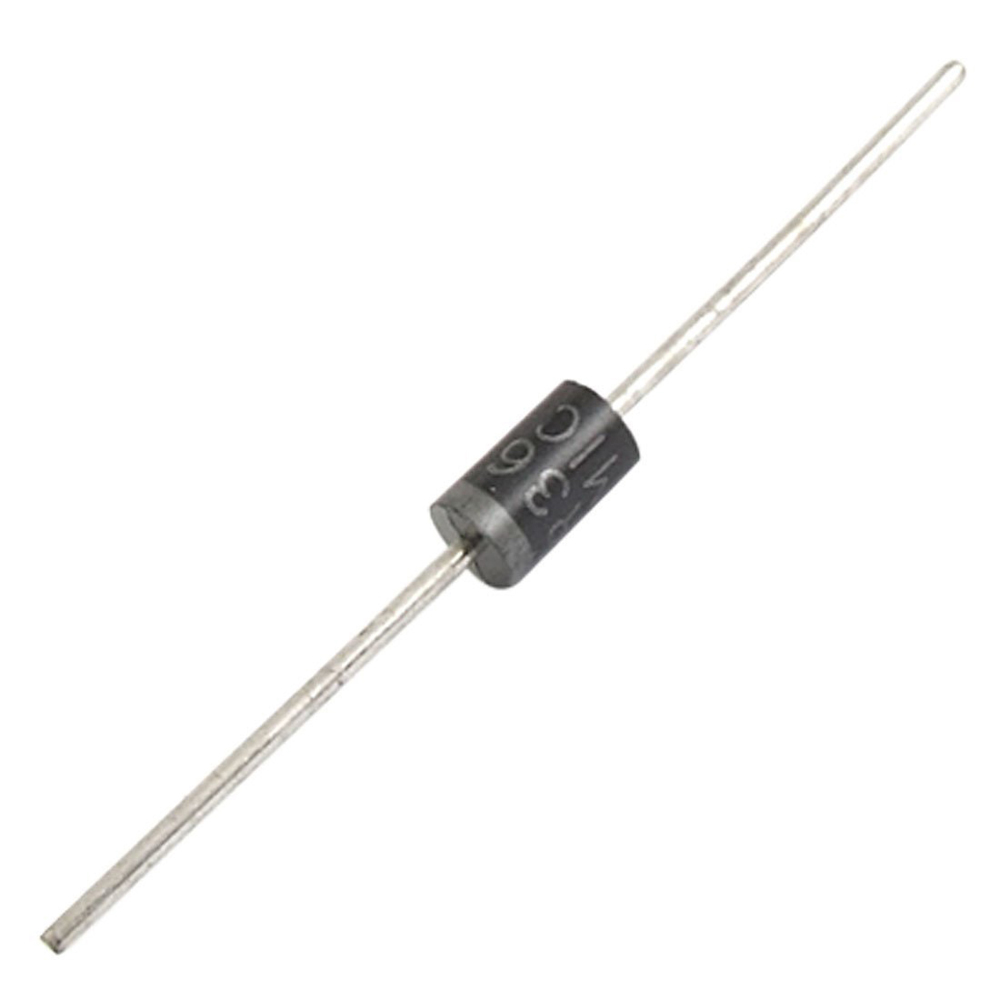

Mynd 8. 1N5819 Schottky díóða

1N5819 er Schottky díóða sem almennt er notuð sem flugbakdíóða í lágspennu og afkastamiklum hringrásum.Ólíkt venjulegum afriðladíóðum hefur það mjög lágt framspennufall.Þetta dregur úr orkutapi og bætir skilvirkni í rafhlöðuknúnum kerfum.Það býður einnig upp á mjög hraðvirka rofaafköst, sem gerir það hentugt fyrir hátíðni DC-DC breytir.Vegna lágs spennufalls er það mikið notað í lágspennumótorökum og innbyggðum rafeindatækni.Eins og sést á myndinni hefur díóðan dæmigerðan ásformstuðul en notar Schottky hindrunartækni innbyrðis.

Flyback Diode vs Freewheeling Diode vs Snubber

Hugtökin flugbakdíóða og fríhjóladíóða eru oft notuð til skiptis, en þau vísa til aðeins mismunandi notkunarsamhengis.Hringrás er hins vegar víðtækari verndaraðferð sem getur notað viðnám og þétta í stað díóða.

Parameter	Flyback díóða	Freewheeling díóða	RC Snubber hringrás
Grunnskilgreining	Verndardíóða fyrir innleiðandi álag	Díóða sem gerir straum endurrás	Viðnám-þétti spennubælingarnet
Megintilgangur	Bældu aftur EMF	Halda núverandi leið	Draga úr spennutoppum og hringingu
Dæmigert íhlutir	Ein díóða	Ein díóða	Viðnám + Þétti
Notað með	Relay, mótorar, spólur	Inductors í breytum	Skipt um tæki
Staðsetning	Yfir innleiðandi álag	Yfir inductor	Yfir rofa eða álag
Spennustjórnun	Klemmir spennu í öruggt stig	Viðheldur straumflæði	Gleypir skammtímaorku
Hringrásarflókið	Mjög einfalt	Mjög einfalt	Flóknara
EMI lækkun	Í meðallagi	Í meðallagi	Hátt
Skiptahraðaáhrif	Hægir á straumhrun	Hægir á straumhrun	Leyfir stjórnað rotnun
Krafteyðing	Lágt	Lágt	Hærri vegna viðnáms
Tíðni hæfi	Lágt til miðlungs	Miðlungs til hátt	Hátíðnirásir
Orkumeðferð	Segulorka	Segulorka	Rafmagns skammvinn orka
Algengt notkunarheiti	Relay vörn	Power converter inductor	Háhraða rofavörn
Fjöldi íhluta	Einn	Einn	Tveir eða fleiri

Kostir þess að nota Flyback díóða

Flyback díóður eru mikið notaðar vegna þess að þær veita einfalda og skilvirka hringrásarvörn.Þeir bæta áreiðanleika og draga úr bilunarhættu við að skipta um kerfi.

• Verndar smára, MOSFET og skiptibúnað fyrir spennustoppum

• Dregur úr rafsuð og rafsegultruflunum (EMI)

• Lágmarkskostnaður og víða fáanlegur íhlutur

• Auðvelt að setja upp með einfaldri samhliða tengingu

• Bætir heildareningu hringrásarinnar og endingu

• Krefst lágmarks viðbótarhönnunarflækjustigs

Umsóknir um Flyback díóða

Flyback díóður eru almennt notaðar í rafrásum sem innihalda inductive loads.Hlutverk þeirra er mikið við að viðhalda stöðugum og öruggum rekstri í mörgum rafeindakerfum.

1. Relay Driver hringrásir

Flyback díóður eru mikið notaðar í relay driver hringrásum til að vernda smára sem stjórna gengi spólu.Þegar slökkt er á genginu kemur díóðan í veg fyrir háspennustoppa.Þetta tryggir áreiðanlegan rekstur í sjálfvirkni- og stýrikerfum.

2. DC Motor Control

Í DC mótor drifrásum vernda bakslagsdíóða rofabúnað frá inductive spennu toppum.Þeir eru notaðir í H-brú mótorstýringu og PWM hraðastýringum.Þetta hjálpar til við að viðhalda stöðugri hreyfingu.

3. segulmagnsstýringarkerfi

segulspjöld mynda sterka inductive spennu þegar slökkt er á þeim.Flyback díóða kemur í veg fyrir skemmdir á rafeindabúnaði.Þessi kerfi eru algeng í iðnaðar sjálfvirkni og lokastýringu.

4. Bifreiðar raftæki

Flyback díóður eru notaðar í gengiseiningum bifreiða og stýrirásum.Ökutæki innihalda mikið innleiðandi álag eins og eldsneytissprautur og liðaskipti.Rétt vernd bætir langtímaáreiðanleika í erfiðu umhverfi.

5. Skipt um aflgjafa

Við að skipta um rafrásir eru flugbakdíóður notaðar til að stjórna orkuflæði í inductive íhlutum.Þeir hjálpa til við að vernda MOSFET og stjórna spennustoppum.Þetta bætir stöðugleika kerfisins í stjórnuðum raforkukerfum.

6. Innbyggð og örstýringarkerfi

Örstýringar stjórna oft liða og mótorum í gegnum smára.Flyback díóður vernda þessi lágspennu rökkerfi frá inductive skammvinnum.Þetta kemur í veg fyrir óvæntar endurstillingar eða skemmdir á vélbúnaði.

Niðurstaða

Flyback díóða verndar rofatæki með því að veita örugga leið fyrir inductive straum þegar slökkt er á rafmagni.Rétt staðsetning þvert á innleiðandi álag og rétt val byggt á spennumati, straumgetu og endurheimtarhraða eru mikilvæg fyrir skilvirka vernd.Mismunandi gerðir díóða, þar á meðal staðlaðar, hraðbata og Schottky díóða, eru valdar eftir skiptitíðni og skilvirkniþörfum.Með því að draga úr spennutoppum, rafhljóði og álagi á íhlutum, bæta flugbakdíóður áreiðanleika og lengja líftíma rafeindakerfa.
