Hvað er Power Inverter?Hvernig það virkar, gerðir, íhlutir og forrit

Rafmagnsbreytir gerir þér kleift að breyta jafnstraumsafli í straumafl svo þú getir keyrt algeng raftæki.Til að skilja hvernig það virkar þarftu að þekkja grunnþætti þess, vinnureglu, gerðir, forskriftir, kosti, takmarkanir og forrit.Þú munt líka sjá hvernig aflbreytir eru frábrugðnir tækjum eins og UPS kerfum og breytum.Í lokin muntu skilja lykilþættina sem taka þátt í því að velja rétta inverter fyrir þarfir þínar.

Vörulisti

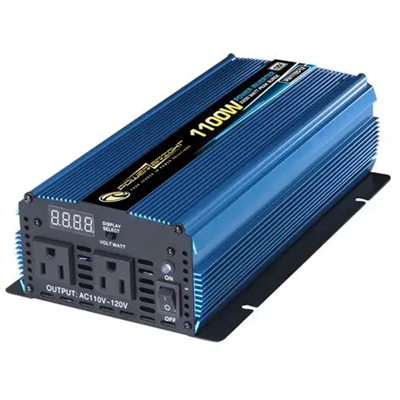

Mynd 1. Portable Power Inverter

Hvað er Power Inverter?

Power inverter er rafeindabúnaður sem breytir jafnstraumi (DC) í riðstraum (AC).Jafnstraumur kemur venjulega frá orkugjöfum eins og rafhlöðum, sólarrafhlöðum eða rafkerfum ökutækja, en rafstraumur er staðlað form sem flest heimilistæki og innstungur nota.Megintilgangur straumbreytisins er að gera jafnstraumsrafmagn nothæft fyrir búnað sem er knúinn rafstraum.Í einföldu máli virkar það sem brú á milli DC aflgjafa og hversdags AC tækja.Vegna þessarar virkni eru aflgjafar mikið notaðir hvar sem geymt eða utan nets rafmagns þarf til að keyra venjulegt rafmagnsálag.

Helstu íhlutir aflgjafa

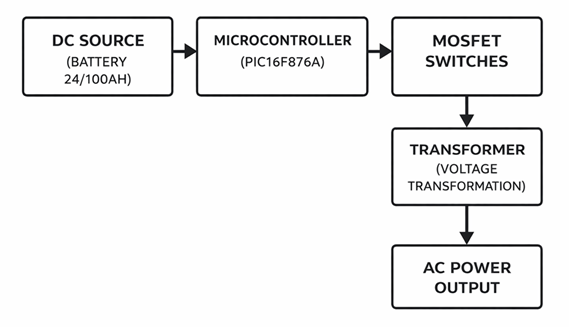

Mynd 2. Helstu hlutir aflgjafa

• DC uppspretta

Þetta er inntaksaflgjafinn á inverterinu.Það gefur jafnstraumsrafmagni sem inverterinn mun breyta í riðstraum.Í mörgum kerfum er DC uppspretta rafhlöðubanki sem geymir orku fyrir flytjanlegur, varabúnaður eða utan netkerfis.

• Örstýringur

Þessi hluti virkar sem stjórnhluti invertersins.Það stjórnar tímamerkjum og hjálpar til við að samræma hvernig skiptistigið virkar.Í hagnýtri hönnun hjálpar stjórnandinn einnig að halda úttakinu stöðugu og skipulögðu.

• MOSFET rofar

MOSFET eru rafeindaskiptitæki sem notuð eru í aflþrepinu.Þeir kveikja og slökkva á DC inntakinu á miklum hraða til að búa til breytt rafmynstur sem þarf fyrir AC framleiðsla.Hröð skiptageta þeirra gerir þá að algengu vali í nútíma inverter hringrásum.

• Transformer (spennubreyting)

Spennirinn stillir spennustigið til að passa við nauðsynlegan útgang.Í mörgum inverter hönnun hjálpar það að hækka spennuna upp á hærra AC stig.Það styður einnig rafeinangrun í sumum kerfum.

• AC Power Output

Þetta er lokaúttakshlutinn á inverterinu.Það gefur riðstraum sem hægt er að nota af tengdum tækjum eða búnaði.Úttakið er hannað til að veita afl á því formi sem AC tæki geta tekið við.

Hvernig virkar Power Inverter?

Mynd 3. Einfölduð Power Inverter Working Principle

Rafmagnsbreytir virkar með því að taka stöðugt jafnstraumsrafmagn og breyta því í breytilegt rafmagnsframleiðsla sem hegðar sér eins og riðstraumsafl.Í fyrsta lagi er inntaksorkan unnin rafrænt svo hægt er að skipta straumnum fram og til baka mjög hratt.Þessi hraða skipting skapar til skiptis mynstur í stað stöðugs einstefnuflæðis sem finnast í DC afli.Bylgjuformið er síðan mótað og skilyrt þannig að það geti betur passað við form AC rafmagns sem notuð eru af algengum tækjum.Í mörgum útfærslum er spennan einnig stillt á meðan á ferlinu stendur þannig að framleiðslan henti ætluðu álagi.Niðurstaðan er rafstraumgjafi sem getur keyrt tæki, verkfæri eða rafeindabúnað frá rafhlöðu eða öðrum jafnstraumsgjafa.Þessi DC-í-AC umbreyting í gegnum háhraðaskipti er meginreglan um straumbreytir.

Tegundir Power Inverters

Square Wave Inverter

Ferhyrningsbylgjubreytir er einfaldasta tegund aflgjafa.Það framleiðir grunnbylgjuform sem skiptir skarpt á milli jákvæðrar og neikvæðrar spennu með lítilli mótun á milli.Vegna þess að framleiðslan er mjög snögg er bylgjuformið ekki slétt eins og venjulegt rafmagn.Þessi einfalda hönnun gerir ferhyrningsbylgjueinvertara auðvelt að smíða og lítt flókið.Hins vegar getur gróf framleiðsla skapað hávaða, hita eða lélega afköst í mörgum raftækjum.Þeir henta aðallega fyrir mjög undirstöðu viðnámsálag og einfaldan búnað sem krefst ekki hreins afl.Í nútímaforritum eru ferhyrndarbylgjuspennar sjaldgæfari vegna þess að mörg tæki þurfa stöðugri AC bylgjulögun.

Breyttur Sine Wave Inverter

Breyttur sinusbylgjubreytir er aflbreytir sem framleiðir þrepaða eða stigalíka AC bylgjulögun.Framleiðsla hennar er sléttari en ferhyrningsbylgja, en hún er samt ekki sú sama og hreina sinusbylgjan sem rafmagnsnetið veitir.Þessi hönnun er mikið notuð vegna þess að hún býður upp á jafnvægi á milli kostnaðar og grunnframmistöðu.Mörg algeng tæki geta starfað á breyttu sinusbylgjuafli, sérstaklega einföld heimilisálag og sum smá rafeindatækni.Þrátt fyrir það getur stigbylgjuformið valdið suð, auka hita eða minni skilvirkni í viðkvæmum búnaði og vélknúnum tækjum.Þess vegna er þessi tegund af inverter oft notuð fyrir almenna álag frekar en viðkvæma rafeindatækni.Það er áfram algengur valkostur þar sem hagkvæmni skiptir meira máli en úrvals bylgjuform gæði.

Pure Sine Wave Inverter

Hreint sinusbylgjubreytir er aflbreytir sem framleiðir slétt AC bylgjuform mjög nálægt venjulegu veituafli.Framleiðsla þess er hönnuð til að passa við hreint sinuslaga rafmagn sem notað er á heimilum, skrifstofum og mörgum viðskiptakerfum.Vegna þess að bylgjuformið er stöðugt og fágað virkar það vel með viðkvæmum rafeindatækni, hljóðbúnaði, lækningatækjum og tækjum með mótorum.Þessi hreinni framleiðsla hjálpar einnig til við að draga úr rafhljóði, ofhitnun og afköstum í krefjandi álagi.Almennt eru hreinir sinusbylgjur valdir þegar rafmagnsgæði eru í forgangi.Þau eru sérstaklega gagnleg í kerfum þar sem áreiðanlegur rekstur skiptir meira máli en lægri fyrirframkostnaður.Af þeirri ástæðu er almennt litið á þessa tegund sem ákjósanlegasta valkostinn fyrir háþróuð eða viðkvæm AC forrit

Power Inverter upplýsingar

	Tæknilýsing
Inntaksspenna	Algengt DC inntak stig: 12 V, 24 V eða 48 V DC.
Útgangsspenna	Venjulegur AC úttak: 110 V, 120 V, 220 V, eða 230 V AC.
Úttakstíðni	Framleiðsla tíðni: 50 Hz eða 60 Hz.
Málkraftur	Stöðugt úttaksstyrkur venjulega 150 W til 5000 W.
Surge Power	Stutt hámarksafl um 1,5× til 2× nafnafl.
Tegund bylgjuforms	Úttaksbylgjuform: Square Wave, Modified Sine Wave eða Pure Sine Wave.
Skilvirkni	Dæmigert skilvirkni viðskipta: 85% til 95%.
Afl án hleðslu Neysla	Aðgerðarlaus orkunotkun venjulega 5 W til 25 W.
Ofhleðsla Vörn	Vörn virkjar við um 100–120% af nafnafli.
Skammhlaup Vörn	Úttak lokar niður strax við skammhlaup.
Lágspenna Lokun	Lokun á sér stað nálægt 10,5 V, 21 V eða 42 V eftir spennu kerfisins.
Háspenna Vörn	Vörn virkjar nálægt 15 V, 30 V eða 60 V eftir spennu kerfisins.
Útgangsspenna reglugerð	Útgangsspenna haldið innan ±5% af nafngildinu.
Kæliaðferð	Kæling notar hita vaskar eða kæliviftur.
Í rekstri Hitastig	Dæmigert svið: -10 °C til 50 °C.

Kostir og takmarkanir Power Inverters

Kostir Power Inverters

• Breytir jafnstraumsafli í nothæft rafstraum.

• Leyfir rafhlöðum að keyra venjuleg heimilistæki.

• Styður færanleg raforkukerfi.

• Virkar vel í off-grid uppsetningum.

• Gagnlegt í sólarorkukerfum.

• Hjálpar til við að útvega vararafmagn meðan á rof stendur.

• Getur knúið búnað inni í farartækjum og húsbílum.

• Fáanlegt í mismunandi stærðum fyrir mismunandi álag.

Takmarkanir Power Inverters

• Nokkur orka tapast við umbreytingu.

• Úttaksgæði fer eftir gerð inverter.

• Lággæða bylgjulög geta haft áhrif á viðkvæm tæki.

• Sérhver inverter hefur fast afltakmörk.

• Mikið ræsingarálag getur farið yfir litla afkastagetu invertersins.

• Hitasöfnun getur dregið úr afköstum.

• Gangtími rafhlöðunnar fer eftir geymdu jafnstraumsafli.

• Stærri einingar geta kostað meira og þarfnast betri kælingar.

Notkun Power Inverters

Power inverters eru notaðir í mörgum kerfum sem þurfa AC rafmagn frá DC uppsprettu.Hagnýtt gildi þeirra kemur frá því að gera geymda, farsíma eða endurnýjanlega orku nothæfan fyrir mismunandi búnað.

1. Sólarorkukerfi

Í sólaruppsetningum mynda spjöld DC rafmagn, en flest tæki og staðbundin raforkukerfi nota AC rafmagn.Rafmagnsbreytir breytir sólarorkuframleiddum DC í AC svo heimili, byggingar eða búnaður geti notað hann.Þetta gerir inverterinn að einu af aðaltækjunum í mörgum íbúðarhúsum og sólaruppsetningum utan nets.Það er sérstaklega mikilvægt þegar sólarorka verður að standa undir venjulegu AC álagi.

2. Afritunarorkukerfi

Power inverters eru mikið notaðir í varaaflkerfi tengd rafhlöðum.Þegar aðalaflgjafinn er ekki tiltækur gefur inverterinn AC framleiðsla frá geymdri DC orku.Þetta gerir lýsingu, litlum tækjum og öðrum tækjum kleift að halda áfram að keyra meðan á bilunum stendur.Slík kerfi eru algeng á heimilum, skálum og litlum neyðarorkuuppsetningum.

3. Ökutæki, húsbílar og bátar

Í farsímaumhverfi er tiltækt afl venjulega geymt sem DC í rafhlöðum.Rafmagnsbreytir gerir notendum kleift að keyra hleðslutæki, verkfæri, tæki og rafeindatæki á ferðalagi.Þetta er gagnlegt í bílum, afþreyingarökutækjum, sjókerfum og tjaldsvæðum.Það eykur sveigjanleika með því að lengja rafhlöðuna í tæki sem eru hönnuð fyrir rafmagn í vegg.

4. Færanlegar rafstöðvar

Færanlegar rafstöðvar innihalda oft innbyggðan inverter til að útvega rafmagnsinnstungur.Rafhlaðan inni geymir DC orku og inverterinn gerir þá orku nothæfa fyrir fartölvur, ljós, lítil tæki og útibúnað.Þetta gerir færanleg kerfi gagnleg fyrir ferðalög, vettvangsvinnu og neyðarviðbúnað.Þægindi þeirra veltur að miklu leyti á úttaksafli invertersins og gæðum bylgjuformsins.

5. Heimili utan netkerfis og fjarlægar síður

Á afskekktum svæðum án veituþjónustu þarf geymt jafnstraumsafl frá rafhlöðum eða endurnýjanlegum orkugjöfum oft að breyta í AC.Rafmagnsbreytir gerir það mögulegt að keyra algengt heimilisálag á þessum stöðum.Þetta felur í sér lýsingu, viftur, lítil eldhústæki, samskiptabúnað og grunnverkfæri.Í kerfum utan nets er inverterinn lykiltengiliður á milli geymdrar orku og daglegrar raforkunotkunar.

6. Lítill viðskipta- og vettvangsbúnaður

Power inverters eru einnig notaðir fyrir vettvangsþjónustu, útivinnu og tímabundnar uppsetningar.Þeir gera verkfærum og tækjum sem eru knúin rafstraum kleift að starfa þar sem venjulegt rafmagn er ekki til staðar.Þetta er gagnlegt fyrir viðhaldsteymi, fjareftirlitsstöðvar, byggingarstuðning og færanlega vinnupalla.Í þessum tilfellum bætir inverterinn aðgang að straumafli í sveigjanlegu eða breytilegu umhverfi.

Power Inverter vs UPS vs Converter

Hluti	Power Inverter	UPS	Breytir
Aðalhlutverk	Breytir DC til riðstraums	Veitir öryggisafrit Rafstraumur og vernd	Breytir einu rafform til annars
Dæmigert inntak	DC frá rafhlöðu eða sólaruppspretta	Rekstrarnet með innri rafhlaða	AC eða DC, fer eftir gerð
Dæmigert framleiðsla	AC máttur	AC máttur	AC eða DC framleiðsla
Afritunarrafhlaða	Venjulega utanaðkomandi rafhlaða	Innbyggð rafhlaða	Venjulega nei rafhlaða
Kraftur á meðan Útfall	Virkar ef rafhlaða kraftur er til staðar	Sjálfvirkt veitir varaafl	Ekki hannað fyrir bilanir
Flutningstími	Fer eftir inverter hönnun	Mjög hratt eða næstum augnablik	Á ekki við
Kraftur Skilyrði	Grunnspenna stjórna	Inniheldur bylgja og spennuvörn	Fer eftir breytir hönnun
Surge Protection	Stundum innifalinn	Sameiginleg innbyggð eiginleiki	Ekki prófkjör virka
Bylgjuform úttak	Ferningur, breytt sinus, eða hreint sinus	Venjulega hreint AC framleiðsla	Má ekki framleiða AC
Dæmigert notkun	Sólkerfi, farartæki, öryggisuppsetningar	Tölvur, netþjóna, nettæki	Spenna eða afl umbreytingarrásir
Geymd orka Heimild	Rafhlöðubanki eða DC framboð	Innri rafhlaða kerfi	Yfirleitt engin
Framleiðslustöðugleiki	Fer eftir gæði inverter	Stöðugt framleiðsla fyrir viðkvæm tæki	Fer eftir umbreytingarstig
Algeng álagstegund	Tæki, verkfæri, almenn tæki	Viðkvæm rafeindatækni	Rafræn hringrásir
Kerfi Flækjustig	Í meðallagi	Flóknara vegna að rafhlöðu og stjórna	Mismunandi eftir hönnun
Kjarnatilgangur	Gerðu DC nothæft sem AC	Halda krafti meðan á stöðvun stendur	Umbreyta spennu eða afltegund

Niðurstaða

Rafmagnsbreytir gegna lykilhlutverki við að breyta geymdri raforku eða jafnstraumsrafmagni í nothæfan riðstraum fyrir fjölbreytt úrval tækja og kerfa.Frammistaða þeirra fer eftir þáttum eins og bylgjuformi, afli, skilvirkni, innri hönnun og fyrirhugaðri notkun.Með því að skilja íhluti þeirra, rekstur, forskriftir, kosti, galla og hagnýta notkun, verður auðveldara að sjá hvernig þeir passa inn í nútíma raforkukerfi.Skýr samanburður við UPS einingar og breytur hjálpar einnig til við að skilgreina einstaka virkni þeirra og gildi.
