XC2S50-5TQG144I FPGA: Aðgerðir, forskriftir, forrit og forritunarleiðbeiningar

XC2S50-5TQG144I er sveigjanlegur og öflugur FPGA (Field Programmable Gate Array) frá Spartan-II fjölskyldu AMD Xilinx.Það er hannað fyrir stafræn verkefni sem þurfa aðlögun, hraða og áreiðanleika.Þessi handbók útskýrir eiginleika, forskriftir, forritunarferli og notkun þessa FPGA til að hjálpa þér að skilja hvernig þú getur nýtt það sem best.

Vörulisti

XC2S50-5TQG144I Yfirlit

The XC2S50-5TQG144I er Spartan-II FPGA frá AMD Xilinx, hannaður fyrir stafræn verkefni sem þurfa sveigjanleika og afköst.Það hefur 50.000 kerfishlið og 1.728 rökfræðifrumur, sem gerir það kleift að takast á við flókin verkefni.Flísin inniheldur 384 stillanlegar rökfræðiblokkir (CLB) og 32.768 RAM bita, sem gefur það gott minni og vinnsluafl.Með 92 inntak/úttak (I/O) pinna getur það auðveldlega tengst öðrum íhlutum.Það kemur í 144-pinna þunnt fjórfætla flatpakka (TQFP), sem er samningur og auðvelt í notkun.FPGA keyrir á 2,5V (með öruggu svið 2,375V til 2,625V) og virkar vel við hitastig á milli -40 ° C og +100 ° C.Þessi Spartan-II FPGA er gerður með 0,18-míkron tækni, sem gerir það skilvirkt og áreiðanlegt.Það er forritanlegt, sem þýðir að þú getur uppfært aðgerðir þess eftir þörfum.

Fyrir hagkvæmar, afkastamikil lausn, að setja magnpöntun hjá okkur er ákjósanlegasta valið, sem tryggir betri gæði.

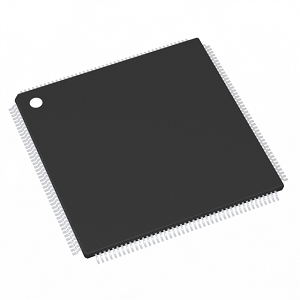

XC2S50-5TQG144I CAD módel

XC2S50-5TQG144I tákn

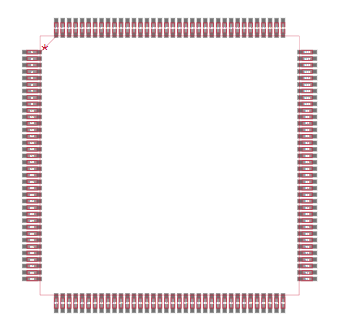

XC2S50-5TQG144I fótspor

XC2S50-5TQG144I 3D líkan

XC2S50-5TQG144I eiginleikar

• Kerfishlið: XC2S50-5TQG144I FPGA býður upp á um það bil 50.000 kerfishlið.Þetta gerir það kleift að styðja flókna stafræna hönnun og forrit sem krefjast verulegs magns af vinnslugetu rökfræði.

• Rökfræðifrumur: Þetta tæki inniheldur 1.728 rökfræðifrumur, sem auðvelda framkvæmd flókinna rökfræði stillinga og skapa ýmsa stafræna virkni innan FPGA.

• Stillanlegar rökfræðiblokkir (CLB): Það er með 384 stillanlegum rökfræðiblokkum (CLBS), sem veitir grunninn fyrir rökfræði FPGA.Hægt er að forrita og endurstilla þessar blokkir til að uppfylla sérstakar hönnunarkröfur og auka heildar fjölhæfni tækisins.

• RAM: FPGA er búinn 32.768 bitum af innra vinnsluminni og býður upp á skilvirka gagna geymslu og sóknargetu fyrir verkefni sem fela í sér gagnavinnslu og tímabundna gagnageymslu.

• I/O pinnar: Með 92 I/O pinna tryggir XC2S50-5TQG144I næga ytri tengingu, sem gerir það kleift að tengja við önnur tæki og íhluti í kerfinu fyrir alhliða kerfisaðlögun.

• Rekstrarspenna: Tækið starfar við nafnspennu 2,5V, með viðunandi svið frá 2.375V til 2.625V.Þetta spennusvið hjálpar til við að tryggja stöðugan rekstur og áreiðanlega afköst við ýmsar rafmagnsaðstæður.

• Hitastigssvið: XC2S50-5TQG144I er hannað til að starfa á áhrifaríkan hátt á breitt hitastigssvið, frá -40 ° C til +100 ° C, sem gerir það hentugt til dreifingar í umhverfi með krefjandi hitauppstreymi.

XC2S50-5TQG144I blokkarmynd

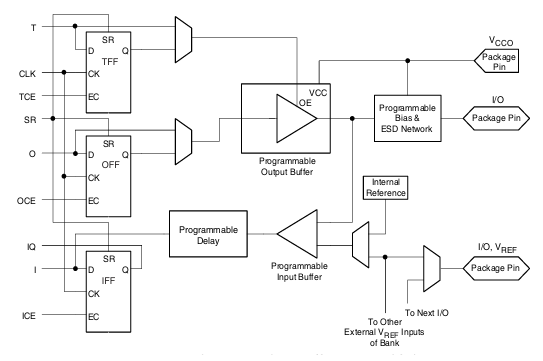

Skýringarmyndin sýnir hvernig merki fara inn og út úr XC2S50-5TQG144I FPGA.Það útskýrir hvernig flísin meðhöndlar inntak og úttaksmerki til að eiga samskipti við aðra íhluti.Á framleiðsla hlið , merki koma innan frá FPGA og fara í gegnum geymslueiningar sem kallast flip-flops.Þessar flip-flops hafa gögn og ganga úr skugga um að merki breytist á réttum tíma.Merkin fara síðan í gegnum forritanlegan framleiðsla stuðpúða, sem aðlagar hversu sterkt merkið er og stjórnar því hversu hratt það breytist.Það er líka rofi (OE stjórn) sem ákveður hvort framleiðslan ætti að vera virk eða vera slökkt.Verndunarrás kemur í veg fyrir skemmdir af kyrrstöðu raforku áður en merkið nær I/O pinnunum, sem tengjast öðrum tækjum.Á inntakshlið, merki utan frá slá inn í gegnum forritanlegan innsláttarbuffi, sem vinnur þá áður en þeir senda þá inni í FPGA.Forritanleg seinkunareining hjálpar til við að stilla tímasetningu merkja svo allt haldist samstillt.FPGA getur einnig notað innri viðmiðunarspennu (VREF) til að passa við mismunandi spennustig, sem gerir það auðveldara að vinna með mismunandi gerðir af hringrásum.Sumir I/O pinnar deila þessari spennu tilvísun til að halda merkjum stöðugum.Þessi hönnun hjálpar FPGA að stjórna merkjum á skilvirkan hátt og tryggja rétta tímasetningu, vernd og eindrægni við mismunandi rafeinda hluti.

XC2S50-5TQG144I forskriftir

Tegund	Færibreytur
Framleiðandi	AMD Xilinx
Röð	Spartan®-II
Umbúðir	Bakki
Staða hluta	Úrelt
Fjöldi rannsóknarstofna/CLB	384
Fjöldi rökfræðiþátta/frumna	1728
Heildar vinnsluminni	32.768
Fjöldi i/o	92
Fjöldi hliðar	50.000
Spenna - framboð	2.375V ~ 2.625V
Festingartegund	Yfirborðsfesting
Rekstrarhiti	-40 ° C ~ 100 ° C (TJ)
Pakki / mál	144-LQFP
Pakki birgjabúnaðar	144-TQFP (20X20)
Grunnvörunúmer	XC2S50

XC2S50-5TQG144I forrit

Innbyggð kerfi

Í innbyggðum kerfum veitir XC2S50-5TQG144i nauðsynlega rökfræði fyrir örstýringar sem byggðar eru á örstýringu.Það er mikið notað í rafeindatækni í bifreiðum, flytjanlegum tækjum og litlum mæli vélfærafræði til að auka virkni og svörun.

Merkisvinnsla

FPGA skar sig fram úr verkefnum merkjavinnslu þar sem krafist er getu þess til að framkvæma samhliða vinnslu.Það er tilvalið fyrir hljóð- og myndvinnslu, fjarskipti og gagnagreiningu, sem veitir hestöfl til að takast á við flóknar reiknirit og háhraða gagnastrauma.

Iðnaðareftirlitskerfi

Iðnaðareftirlitskerfi njóta góðs af styrkleika og forritanleika FPGA, sem gerir það hentugt fyrir forrit eins og vinnslustýringu, sjálfvirkni vélarinnar og kerfiseftirlit.Áreiðanleiki þess tryggir stöðuga afköst í umhverfi sem krefst nákvæmni og stöðugleika í rekstri.

Samskiptakerfi

Í samskiptakerfum hjálpar XC2S50-5TQG144I við að stjórna gagnaflutningi og móttöku, styðja starfsemi eins og merkis mótun og demodulation, umbreytingu samskiptareglna og netleið.Aðlögunarhæfni þess er lykillinn í þróun fjarskipta og ný þráðlaus tækni.

Frumgerð og þróun

FPGA er einnig notað mikið til að frumgerð stafrænar hringrásir.Margir nota það til að prófa og betrumbæta hugmyndir sínar fyrir lokaframleiðslu, sérstaklega í flóknum ASIC og sérsniðnum flísarhönnunarverkefnum.Þessi hæfileiki dregur úr þróunartíma og kostnaði og flýtir fyrir slóðinni frá hugmynd til markaðar.

XC2S50-5TQG144I Svipaðir hlutar

• XC2S50-5TQ144I

• XC2S50-5PQ208C

• XC2S50-6PQ208C

XC2S50-5TQG144I Kostir

Hagkvæmni

XC2S50-5TQG144I stendur upp úr fyrir hagkvæmni sína og skilar fleiri aðgerðum á hvern dollar en margir samkeppni FPGA.Þessari hagkvæmni er náð með háþróaðri ferli tækni og skilvirkri arkitektúr, sem gerir kleift að breiðari dreifingu á kostnaðarviðkvæmum mörkuðum.

Afkastamikil I/O og umbúðir

Þessi FPGA styður fjölbreytt úrval af I/O stöðlum og er fáanlegt í ýmsum hagkvæmum umbúðavalkostum.Þessir eiginleikar tryggja að hægt sé að samþætta tækið í mörg forrit án þess að fórna afköstum, sem gerir það tilvalið fyrir bæði hágæða og rúmmálstýrða markaði þar sem fjölhæfni viðmóts og líkamlegar þvinganir eru þættir.

Eiginleikar kerfisstigs

Búin með háþróaðri minni stjórnun eiginleika eins og dreifðri vinnsluminni og stillanlegu blokkar vinnsluminni, eykur XC2S50-5TQG144I skilvirkni gagna meðhöndlunar.Þessir eiginleikar auðvelda flókin gagnageymslu og vinnsluverkefni og auka heildarárangur kerfisins og sveigjanleika.

Endurvirkni

Endurforritunarhæfni XC2S50-5TQG144I gerir ótakmarkaðar breytingar á stillingum þess, sem er gagnlegt á þróunarstiginu.Þessi sveigjanleiki gerir kleift að betrumbæta hönnun með endurteknum uppfærslum án viðbótar vélbúnaðarkostnaðar, stuðla að nýsköpun og draga úr tíma í lokaafurð.

XC2S50-5TQG144I forritunarskref

Forritun XC2S50-5TQG144I FPGA frá Spartan-II röð AMD Xilinx felur í sér uppbyggða röð af skrefum sem eru hönnuð til að þýða stafræna hönnun á skilvirkan hátt í virkan FPGA stillingu.Hér er samþætt og ítarleg handbók til að hjálpa þér í gegnum forritunarferlið:

1. Hönnunarfærsla

Byrjaðu með hönnunargöngufasa, þar sem þú býrð til stafræna rökfræði með því að nota vélbúnaðarlýsingu (HDL), svo sem VHDL eða Verilog.Þetta fyrsta skref felur í sér að gera grein fyrir virkni og rökfræði sem þú vilt hrinda í framkvæmd í FPGA.Nauðsynlegt er að hönnun þín sé nákvæm og tákni nákvæmlega fyrirhugaðar aðgerðir til að tryggja árangursríka myndun og framkvæmd.

2. Synthesis

Notaðu myndunartæki í myndunarskrefinu til að umbreyta HDL kóðanum þínum í netlista.Netlist er sundurliðun á hönnun þinni á sniði sem inniheldur ýmsa samtengda rökrétta þætti eins og hlið og flip-flops.Þetta ferli þýðir fræðilega hönnun þína í hagnýta teikningu sem FPGA getur skilið og útfært.

3. Framkvæmd

Framkvæmd felur í sér nokkur undirstig: kortlagning, sett og leið.Kortlagning úthlutar þáttum netlistans þíns við sérstakar rökfræðiblokkir innan FPGA.Að setja ákvarðar líkamlega staðsetningu þessara blokka á FPGA flísinni til að hámarka afköst og nýtingu auðlinda.Leiðbeiningar tengir þessar blokkir í gegnum forritanleg samtengingarauðlindir FPGA.Þessi áfangi tryggir að hönnunin uppfyllir allar líkamlegar og frammistöðuþvinganir.

4. Skilgreining á þvingun

Meðan á hönnunarferlinu stendur er þörf á að skilgreina þvingun.Þvinganir leiðbeina útfærsluverkfærunum með því að tilgreina kröfur eins og tímasetningu (hversu hratt FPGA ætti að starfa), og PIN -verkefni (sem pinnar á FPGA munu tengjast mismunandi hlutum vélbúnaðarins).Þetta er mótað í notendakvilla skrá (UCF), sem hjálpar til við að fínstilla hönnunina til að uppfylla sérstaka rekstrarstaðla.

5. Bitstream kynslóð

Þegar hönnun þín hefur farið í gegnum útfærslustigið er næsta skref að búa til bitastraum skrá.Þessi skrá inniheldur öll stillingargögn sem FPGA þarf til að framkvæma hönnunina.Bitstream er endanleg framleiðsla forritunarferlisins, sem er fulltrúi fullkomins, forritaðs ástands FPGA.

6. Forritun tæki

Lokaskrefið er að hlaða bitastrauminn í XC2S50-5TQG144I FPGA, sem hægt er að gera með því að nota ýmsar stillingarstillingar eftir uppsetningu þinni.In Master Serial Mode, FPGA les sjálfstætt stillingargögnin úr meðfylgjandi raðnúmeri (forritanlegt lesvarið). Raðstilling þræla Leyfir utanaðkomandi aðalbúnaði, svo sem örstýringu, að fæða FPGA stillingargögnin í röð. Þræll samsíða háttur Virkir háhraða forritun með því að veita stillingargögn samhliða utanaðkomandi aðalbúnaði.Að síðustu, Mörkunarskönnun (JTAG) stilling Notar JTAG viðmótið bæði fyrir forritun og prófun, sem gerir það gagnlegt við þróun fyrir endurtekningar kembiforrit og sannprófun.

XC2S50-5TQG144I Pakkningarstærðir

The XC2S50-5TQG144I er reit forritanleg Gate Array (FPGA) frá Spartan-II fjölskyldu Xilinx, til húsa í a 144-pinna þunnur Quad Flat Pack (TQFP) pakki.Þessi pakki mælist 20 mm x 20 mm.

XC2S50-5TQG144I framleiðandi

XC2S50-5TQG144I er FPGA frá Spartan-II fjölskyldunni, framleidd af AMD Xilinx.Xilinx, nú hluti af Amd, er leiðandi hálfleiðara fyrirtæki sem sérhæfir sig í FPGA, aðlagandi SOC og öðrum forritanlegum rökfræðibúnaði.XC2S50-5TQG144I var upphaflega þróað undir Xilinx Spartan-II seríunni og býður upp á 50.000 kerfishlið og 1.728 rökfræðifrumur, hannaðar fyrir afkastamikla en hagkvæmar forrit.Með kaupum Xilinx af AMD heldur fyrirtækið áfram að styðja við Legacy vörur eins og Spartan-II seríuna en efla nýrri FPGA arkitektúr.Samt sem áður er XC2S50-5TQG144I eldri kynslóð FPGA og getur átt við í úreldingu þar sem AMD Xilinx færir áherslu á þróaðri FPGA fjölskyldur.

Niðurstaða

XC2S50-5TQG144I FPGA er hagkvæm og endurforritanleg flís sem býður upp á mikla afköst og sveigjanleika.Það er mikið notað í innbyggðum kerfum, iðnaðarvélum og samskiptanetum vegna háhraða vinnslu og sterkra tengivalkosta.Með getu sína til að vera forritaður og uppfærður hjálpar þessi FPGA að prófa og þróa nýjar hugmyndir fyrir lokaframleiðslu.Þrátt fyrir að nýrri FPGA séu fyrir hendi er þetta líkan áfram traust val fyrir verkefni sem þurfa áreiðanlega og hagkvæm FPGA lausn.Þessi handbók veitir skýrt og einfalt yfirlit yfir eiginleika, notkun og forritunarferli FPGA, sem gerir það að dýrmætu úrræði fyrir alla.
