XC4VLX100-10FFG1148C FPGA: Aðgerðir, forskriftir, forrit og forritunarleiðbeiningar

Ef þú ert að vinna með flókna stafræna hönnun gefur XC4VLX100-10FFG1148C þér kraft og sveigjanleika sem þú þarft.Þessi FPGA pakkar mikilli rökfræði getu, innbyggðu minni og miklum fjölda I/O pinna, sem gerir það tilvalið fyrir krefjandi forrit.Í þessari handbók lærir þú um eiginleika þess, afköst, tímasetningarstærðir, forrit, forritunarskref, kosti og galla, umbúðaupplýsingar og bakgrunn framleiðanda.

Vörulisti

Hvað er XC4VLX100-10FFG1148C?

The Xc4vlx100-10ffg1148c er afkastamikil FPGA frá Xilinx (nú AMD), sem tilheyrir Virtex-4 LX fjölskyldunni, sem var byggð á 90 nm koparferli.Þetta tæki er hannað fyrir flóknar útfærslur á stafrænum rökfræði og er hluti af LX seríunni sem leggur áherslu á rökfræði og minnisauðlindir án háhraða raðflutninga.Hann er auðkenndur með 1148-bolta FCBGA pakkanum og hitastigsmat í atvinnuskyni, það táknar einn af hærri afkastagetu innan LX leikkerfisins.

Ertu að leita að XC4VLX100-10FFG1148C?Hafðu samband við okkur til að athuga núverandi lager, leiðslutíma og verðlagningu.

Xc4vlx100-10ffg1148c eiginleikar

• Mikil rökfræði

XC4VLX100-10FFG1148C veitir 110.592 rökfræðifrumur, sem gerir kleift að útfæra flókna stafrænni hönnun á einu tæki.Þessi stóra rökfræði getu gerir það hentugt fyrir mikla þéttleika vinnslu og stjórnunaraðgerðir.

• Innbyggt og dreift minni

Það samþættir um 4,22 mbits af heildarminni, sameinar blokk RAM og dreift vinnsluminni.Þessi minni arkitektúr styður skilvirka gagnageymslu, biðminni og vinnslu á flís án þess að þurfa víðtækt ytra minni.

• Umfangsmikil I/O auðlindir

Tækið býður upp á 768 I/O notendur sem gefur sveigjanleika til að tengja við ýmsa ytri íhluti og kerfi.Þessir I/OS styðja fjölbreytt úrval af stöðlum í gegnum Selectio ™ aðgerðina og auka tengsl á borðstigi.

• Afkastamikil kjarni

Með því að starfa við 1,2 V kjarnaspennu styður FPGA innri klukka allt að um það bil 500 MHz og skilar skjótum rökfræði.Þetta tryggir áreiðanlega notkun í krefjandi háhraða forritum.

• Auglýsing hitastigssvið

Tækið er metið fyrir 0 ° C til +85 ° C og er hannað fyrir umhverfi í atvinnuskyni.Það viðheldur stöðugum afköstum á dæmigerðum rekstrarskilyrðum fyrir iðnaðar- og innbyggð kerfi.

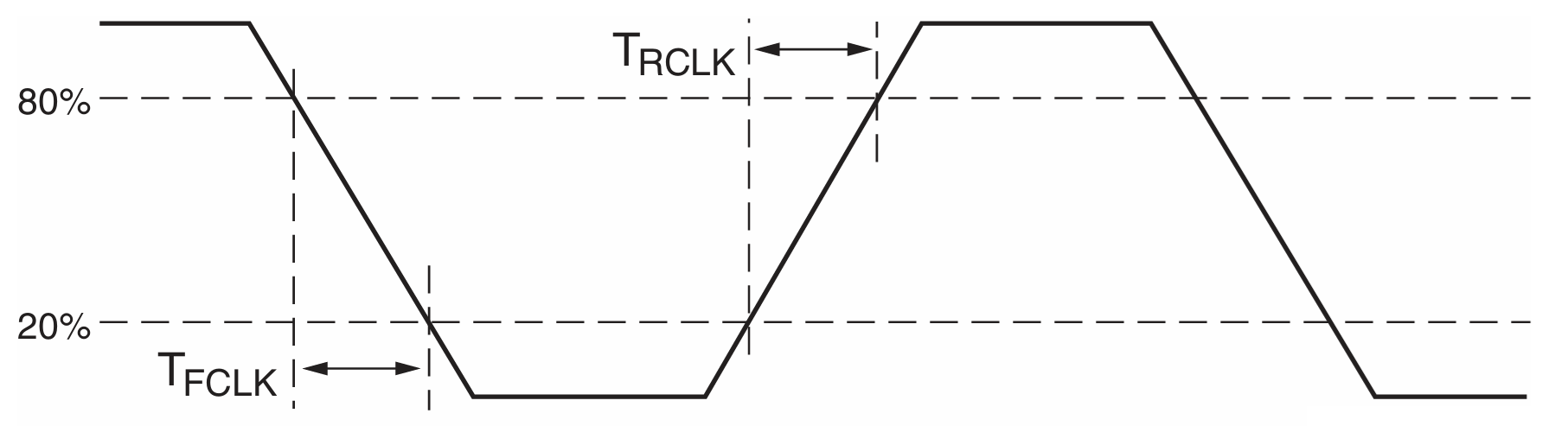

Tilvísunarklukka tímasetningarstærðir

Skýringarmyndin sýnir hækkunar- og hausttímamælingar fyrir XC4VLX100-10FFG1148C, með áherslu á T T_RCLK (hækka tíma) og t_FCLK (hausttími) milli 20% og 80% spennustig klukka merkisins.Það sýnir hversu fljótt klukkan breytist frá lágu til háu og háu til lágu, sem er frábært til að viðhalda tímasetningu og áreiðanlegum rekstri FPGA.Nákvæm stjórn á þessum brúnum tryggir nákvæma samstillingu á innri rökfræði og ytri tengi.Í XC4VLX100-10FFG1148C er viðhaldið rétta hækkun og fallstími mikilvægur fyrir stöðugan háhraða afköst og lágmarka röskun merkja.

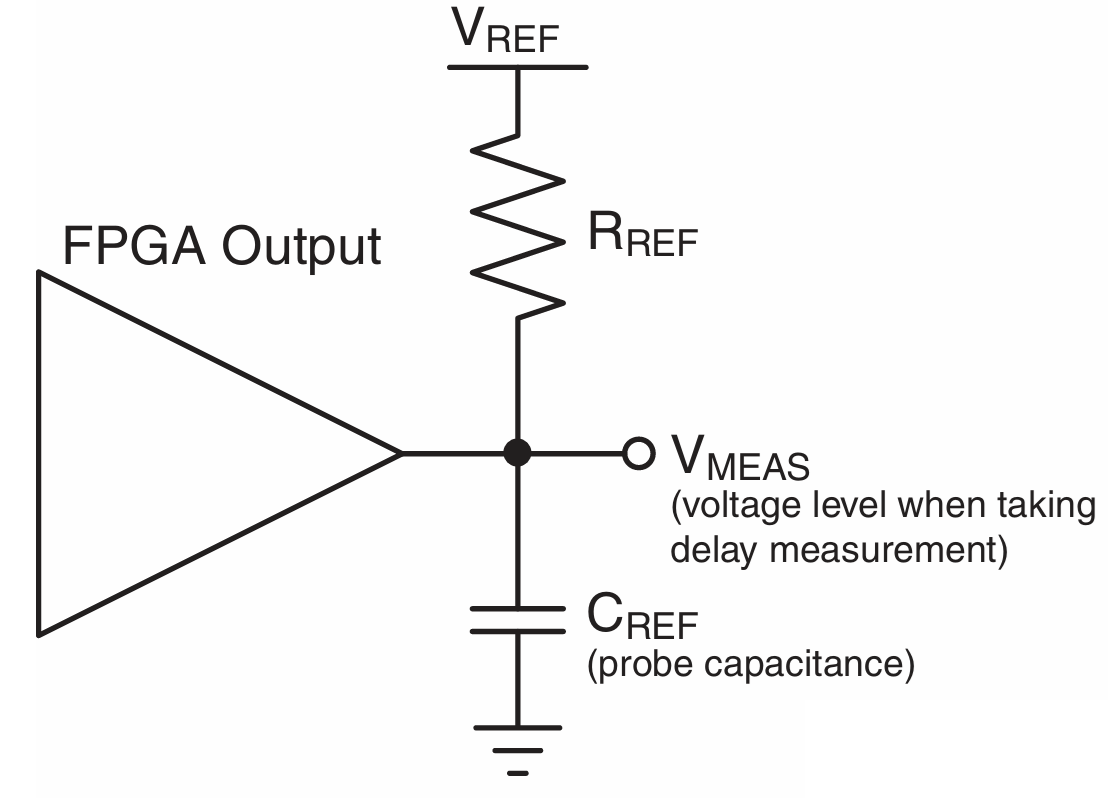

Almennt prófuppsetning

Skýringarmyndin sýnir almenna prófun sem notuð er til að mæla tafir á framleiðsla og merkiseinkenni XC4VLX100-10FFG1148C FPGA.Viðmiðunarviðnám (r_REF) og þétti (c_REF) eru tengdir við FPGA framleiðsluna, með V_Mælingar fulltrúi spennustigsins þar sem tímasetningarmælingar eru teknar.Þessi staðlaða uppsetning tryggir stöðuga og nákvæma mælingu á töfum á merkjum yfir mismunandi prófunarumhverfi.Fyrir XC4VLX100-10FFG1148C er þetta mikilvægt til að staðfesta háhraða I/O árangur og tryggja að tækið uppfylli tímasetningar forskriftir í raunverulegum forritum.

Xc4vlx100-10ffg1148c forskriftir

Tegund	Færibreytur
Framleiðandi	AMD/Xilinx
Röð	Virtex®-4 LX
Umbúðir	Bakki
Staða hluta	Virkur
Fjöldi rannsóknarstofna/CLB	12288
Fjöldi rökfræðiþátta/frumna	110592
Heildar vinnsluminni	4423680
Fjöldi i/o	768
Spenna - framboð	1,14 V ~ 1,26 V
Festingartegund	Yfirborðsfesting
Rekstrarhiti	0 ° C ~ 85 ° C (TJ)
Pakki / mál	1148-BBGA, FCBGA
Pakki birgjabúnaðar	1148-FCPBGA (35 × 35)
Grunnvörunúmer	XC4VLX100

XC4VLX100-10FFG1148C forrit

1. Digital Signal Processing (DSP)

XC4VLX100-10FFG1148C hentar vel til að innleiða afkastamikla DSP reiknirit þökk sé mikilli rökfræði getu og innbyggðu minni.Þú getur smíðað sérsniðnar vinnsluleiðslur sem sjá um ákaflega útreikninga í tíma.Þetta gerir það tilvalið fyrir forrit eins og myndvinnslu, ratsjárkerfi og háþróaða síun.

2. innfelld hröðun kerfisins

Með sveigjanlegri arkitektúr er tækið mikið notað til að flýta fyrir innbyggðum kerfisaðgerðum eins og meðhöndlun samskiptareglna, strætóstjórnun og vélbúnaðarúthleðslu.Með því að breyta verkefnum frá hugbúnaði yfir í FPGA efni bætir það svörun kerfisins.Þetta gerir kleift að hámarka afköst en viðhalda sveigjanleika hönnunar.

3.. Samskipta- og netbúnað

Hátt I/O fjöldi FPGA og vinnslu getu gerir það hentugt fyrir samskiptainnviði, þ.mt rofa, beina og tengibrýr.Það getur stjórnað flóknum netsamskiptareglum og gagnstraumum með litla leynd.Þetta gerir það að áreiðanlegu vali fyrir netkerfi og gagnaverjakerfi.

4. Háhraða gagnaöflun og vinnsla

XC4VLX100-10FFG1148C skar sig fram úr í forritum sem krefjast skjótrar gagnaöflunar og vinnslu, svo sem tækjabúnaðar og vísindabúnaðar.Innbyggt minni og rökfræðiauðlindir gera kleift að ná skjótum jafntefli og samhliða gagnavinnslu.Þetta tryggir skilvirka meðhöndlun stórs gagnamagns í umhverfi.

XC4VLX100-10FFG1148C Svipaðir hlutar

Forskrift	Xc4vlx100-10ffg1148c	Xc4vlx100-10ffg1148i	Xc4vlx100-11ffg1148c	XC4VLX100-10FF1148C	Xc4vlx100-10ffg1513c	Xc4vlx100-12ffg1148c
Framleiðandi	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)
Fjölskylda	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX
Rökfræði getu	110.592 frumur	110.592 frumur	110.592 frumur	110.592 frumur	110.592 frumur	110.592 frumur
Pakkategund	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA
Boltatölur	1148	1148	1148	1148	1513	1148
Hraða bekk	–10	–10	–11	–10	–10	–12
Hitastigseinkunn	Auglýsing (C)	Iðnaðar (i)	Auglýsing (C)	Auglýsing (C)	Auglýsing (C)	Auglýsing (C)
Grunnspenna	1,2 V.	1,2 V.	1,2 V.	1,2 V.	1,2 V.	1,2 V.
Rekstrarhitastig	0 ° C til +85 ° C	–40 ° C til +100 ° C	0 ° C til +85 ° C	0 ° C til +85 ° C	0 ° C til +85 ° C	0 ° C til +85 ° C
Munur	Grunnhluti, venjulegur PKG	Stuðningur iðnaðar Temp	Hærri hraðaeinkunn	Skortir „G“ tilnefningu	Stærri pakki, meira I/O	Hraðasta hraðastig í röð

XC4VLX100-10FFG1148C forritunarskref

Áður en þú forritar XC4VLX100-10FFG1148C þarftu að tryggja að þróunarumhverfi þitt og stillingarskrár séu rétt sett upp.Tækið styður margar stillingarstillingar, þannig að val á réttu snemma tryggir slétt og farsæl forritunarferli.

1.

Byrjaðu á því að beita krafti á FPGA með því að nota nauðsynlegar spennutilra (VCCINT, VCCAUX og VCC_CONFIG).Þú verður að ganga úr skugga um að þessar spennu nái stöðugu stigum áður en einhver stilling hefst.Rétt aflröð er góð til að forðast frumstillingarvillur.

2. Veldu stillingarstillingu

Næst sýna FPGA stillingarpinnar sínar við hækkandi brún init_b til að ákvarða hvaða stillingaraðferð á að nota.Þú getur valið úr JTAG, þrælaseríu, meistara eða SelectMap, allt eftir uppsetningu þinni.Gakktu úr skugga um að stillingarpinnarnir séu rétt stilltir, þar sem þeir stjórna því hvernig bitastraumurinn verður hlaðinn.

3.. Frumstilla tækið

FPGA hreinsar stillingarminnið sitt og undirbýr sig fyrir bitstream hleðslu meðan á frumstillingu stendur.Á þessu stigi eru merki eins og Init_B, GWE og GTS notuð til að stilla tækið í þekkt ástand.Þú ættir að tryggja að öll frumstillingarmerki hegði sér eins og búist var við áður en haldið er áfram.

4. hlaðið bitastraumnum

Með því að nota valið viðmót streymir þú nú stillingarnar í FPGA.Til dæmis, ef það er notað JTAG, er bitastraumurinn færður í röð í stillingarminni tækisins.Nákvæm og fullkomin bitastraumflutningur er nauðsynlegur til að ná árangri forritun.

5. Byrjaðu stillingarferlið

Þegar bítstraumurinn er að fullu hlaðinn fer FPGA út vaktaham og byrjar ræsingarröðina.JSTART skipun eða samsvarandi ferli kallar á tækið til að ganga frá stillingum.Þú verður að leyfa FPGA að ljúka þessu stigi án truflana.

6. Ljúka stillingu og fara í notendastillingu

FPGA skoðar sjálfkrafa bitni með CRC og, ef gildir, fullyrðir það sem gerð er.Þegar þetta gerist verður notendalögun virk og tækið starfar í samræmi við hönnun þína.Á þessum tímapunkti er stillingarferlinu lokið og FPGA er að fullu virk.

7. Valfrjáls staðfesting

Að lokum er hægt að framkvæma Readback eða sannprófunarskref til að tryggja að uppsetningin hafi gengið vel.Þetta er hægt að gera í gegnum JTAG eða SelectMap, allt eftir því hvaða stillingu þú notaðir.Þrátt fyrir að vera valfrjálst er mjög mælt með því að kerfin staðfesta rétta forritun.

Xc4vlx100-10ffg1148c Kostir og gallar

Kostir

• Lægri heildar orkunotkun samanborið við mörg 90 nm FPGA.

• Stuðningur af þroskaðri og stöðugu vistkerfi hönnunar.

• Sterkt hlutfall af frammistöðu til kostnaðar fyrir kynslóð sína.

• Modular ASMBL arkitektúr bætir skilvirkni hönnunar.

• Áreiðanlegur, sannaður vettvangur fyrir langvarandi hönnun.

Ókostir

• Byggt á eldri tækni með takmörkuðum framtíðarstuðningi.

• Skortir háhraða raðsigur sem finnast í nýrri fjölskyldum.

• Lægri sveigjanleiki og sveigjanleiki miðað við nútíma FPGA.

• Hugsanlegar innkaupaáskoranir vegna aldurs vöru.

• Krefst vandaðs valds og hitastjórnunar við mikla nýtingu.

XC4VLX100-10FFG1148C umbúðir

Færibreytur	Mál
Pakkategund	FFG1148 (Flip-Chip Fine-Pitch BGA)
Boltahöll	1,00 mm
Líkamsstærð pakka (L × W)	35,00 mm × 35,00 mm
Líkamsstærð pakkans (L × W, tommur)	1.378 í × 1.378 í
Heildarhæð pakka (a)	3,40 mm (dæmigert)
Heildarhæð pakka (a, tommur)	0,134 í (dæmigert)
Umburðarlyndi líkamsstærðar	± 0,20 mm
Bolta fylking	34 × 34 (1,00 mm tónhæð)
Boltatölur	1.148 boltar
Þvermál bolta (nafn)	0,60 mm
Þykkt undirlags (b)	~ 1,00 mm
Standoff hæð (A1)	0,40 mm (nafn)
Hitaðu snigill / málmhettustærð	~ 32 mm ferningur (dæmigerður efsta málmsvæði)
Festingartegund	Yfirborðsfesting

Xc4vlx100-10ffg1148c framleiðandi

Xc4vlx100-10ffg1148c er framleitt með Xilinx, brautryðjandi á sviði forritanlegra rökfræði.Árið 2022 varð Xilinx hluti af Amd (Advanced Micro tæki), styrkir stöðu sína enn frekar í afkastamiklum tölvu- og aðlögunartækni.Þessi sameining sameinar FPGA sérfræðiþekkingu Xilinx við vinnslu forystu AMD og tryggir öflugan langtíma stuðning og nýsköpun fyrir vörur eins og XC4VLX100-10FFG1148C.

Niðurstaða

XC4VLX100-10FFG1148C er áberandi fyrir stóra tölur um rökfræðifrumur, sveigjanlegan minni arkitektúr, breiða I/O getu og traustan árangur innan kynslóðarinnar.Það styður háhraða klukku og áreiðanlegan heilleika merkja, sem gerir það vel hentað fyrir krefjandi forrit í DSP, netkerfi og innbyggð kerfi.Þó að það bjóði upp á sannaðan stöðugleika og þroskað vistkerfi, endurspeglar það arfleifð tækni með nokkru sveigjanleika og uppsprettu takmörkunum, sem gerir vandlega tillit til nútímahönnunar.

DataSheet PDF

Xc4vlx100-10ffg1148c gagnablöð:

Virtex-4 FPGA DC/Switching einkenni.pdf
