BC548 smári: Vinna, ávinningur og hringrásarnotkun

BC548 smári er algengur hluti í rafrænum hringrásum til að skipta um og magna merki.Það er fjölhæft, áreiðanlegt og hentugt fyrir litla kraft forrit.Þessi grein kannar eiginleika þess, vinnandi meginreglur, pinna stillingar og ýmsa notkun, sem veitir skýran skilning á virkni þess.

Vörulisti

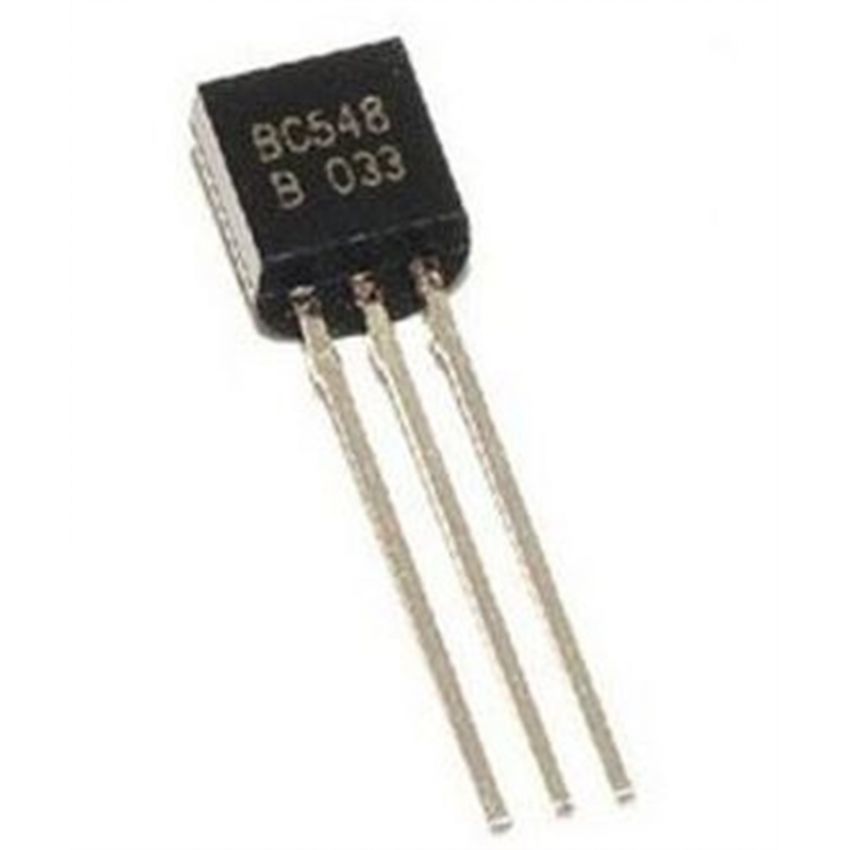

Yfirlit yfir BC548 NPN smári

The BC548 er mikið notaður NPN geðhvarfasýki sem er hannaður fyrir verkefni eins og að skipta og magna merki í rafrænum hringrásum.Það ræður við álag allt að 500mA þegar það er notað sem rofi, sem gerir það fjölhæft fyrir ýmis lágmarksforrit.Þessi smári kemur í þremur afbrigðum: BC548A, BC548B, og BC548C.Helsti munurinn á þessum gerðum liggur í DC straumgildum þeirra.

Hagnaðurinn fyrir BC548A er á bilinu 110 til 220, en BC548B hefur álag á bilinu 200 til 450, og BC548C býður upp á hæsta svið 420 til 800. Þessi gildi ákvarða hversu mikið smári getur magnað merki, og þess vegna.Það skiptir sköpum að velja rétta afbrigðið út frá þörfum hringrásarinnar.Hvort sem þú ert að vinna að mögnun eða skipta um verkefni, þá býður BC548 upp á áreiðanlega og skilvirka lausn.

Ítarleg virkni BC548 smári

BC548 smári starfar með því að nota lítinn straum við grunnstöðina til að stjórna flæði stærri straums milli safnara þess og sendingarstöðva.Til að vinna rétt verður straumurinn sem afhentur er til grunnsins að vera takmarkaður við ekki meira en 5mA.Þegar grunnpinninn er tengdur við jörðu er tengingin milli safnara og sendands áfram opin og kemur í veg fyrir að straumur streymi í gegn.

Þegar merki er beitt á grunnstöðina lokar það þessari tengingu, sem gerir straumnum kleift að renna á milli safnara og emitter.Þessu ástandi er vísað til mettunarsvæðisins, þar sem smári er að fullu „á“, og það ræður við allt að 500mA af straumi.Aftur á móti, þegar merkið að grunninum er fjarlægt, fer smáinn inn á afskekkt svæðið, skiptir alveg „slökkt“ og stöðvar straumstreymi.

Ef þú eykur spennuna lítillega við grunnstöðina getur það valdið verulegri breytingu á straumnum sem flæðir um safnara og sendara.Emitter flugstöðin er mjög dópuð miðað við aðrar skautanna, sem gerir safnspennuna hærri en grunnspennan.Þessi hegðun gerir BC548 kleift að magna merki á áhrifaríkan hátt, sem gerir það að áreiðanlegu vali fyrir mörg skipti- og magnunarverkefni.

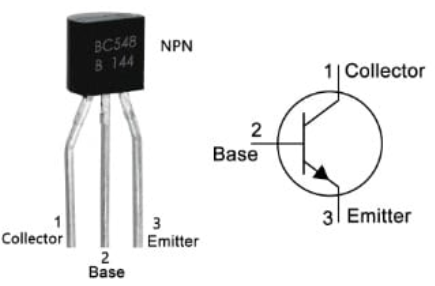

BC548 smári pinna skipulag og stillingar

BC548 smári hefur þrjá skautanna, sem hver gegnir sérstöku hlutverki í rekstri þess.Þessar skautanna eru mismunandi hvað varðar lyfjameðferð og sérstök verkefni innan hringrásarinnar.Að skilja stillingar pinna hjálpar þér að tengja smári rétt í hringrásinni þinni.

• Pin-1 (safnari): Þetta er þar sem straumurinn fer inn í smári.Það virkar sem inntaksstöð fyrir aðalstraumstreymi í hringrásinni.

• PIN-2 (grunn): Grunnstöðin er stjórnunarpunktur smára.Lítill straumur, sem hér er beitt, stjórnar stærri straumi sem flæðir milli safnara og sendandans.

• PIN-3 (Emitter): Þetta er flugstöðin þar sem straumurinn fer út í smári eftir að hafa lokið leið sinni í gegnum hringrásina.

Lykilatriði og tækniforskriftir BC548 smári

Aðgerðir og forskriftir BC548 smára eru ítarlegar hér að neðan til að veita innsýn í virkni þess og hönnun.

Færibreytur	Gildi
Tegund smára	Bi-Polar, NPN
Fjöldi pinna	3
Pakkategund	Til 92
Hámarks safnstraumur (IC)	500mA
Hámarksspenna safnara (VCE)	30V
Hámarks safnaspenna (VCB)	30V
Hámarks spennuspenna (VEB)	5V
Umbreytingartíðni (ft)	150 MHz
Hámarksdreifing safnara	625 MW
DC núverandi ávinningur (HFE)	110 til 800
Rekstrar- og geymsluhitastig svið	-55 ° C til +150 ° C.
Mount Type	Um holu
Rakanæmi (MSL)	1 (ótakmarkað)
Hámarksafl	500 MW

Jafngildi BC548 smári

• BC547

• BC549

• BC550

• 2n2222

• 2n3904

• 2.3906

PNP Viðbótar smári:

• BC557

• BC558

• BC556

Leiðbeiningar um örugga notkun BC548 smára í hringrásum

Til að tryggja að BC548 smári virki vel og endist í langan tíma er mikilvægt að fylgja nokkrum öryggisráðstöfunum.Haltu alltaf við ráðlagðar forskriftir, þar sem umfram þær geta valdið skemmdum.Forðastu til dæmis að tengja álag sem krefst meira en 30V eða 500mA, þar sem þetta gengur út fyrir getu smára.

Fylgstu vel með PIN tengingum.Það þarf að tengja prjóna smári á réttan hátt;Að snúa við eða rangan stað getur það leitt til bilunar eða varanlegs tjóns.Það er jafn mikilvægt að nota viðeigandi viðnám við grunnstöðina.Þetta hjálpar til við að stjórna straumnum sem flæðir inn í grunninn, sem ætti ekki að fara yfir 5MA.

Að lokum skaltu ganga úr skugga um að vinnsluhitastigið haldist á bilinu -55 ° C til +150 ° C.Óhóflegur hiti eða kuldi getur dregið úr afköstum smára eða leitt til bilunar.Að fylgja þessum einföldu skrefum getur það hjálpað þér að ná sem mestum út úr BC548 smári í verkefnum þínum.

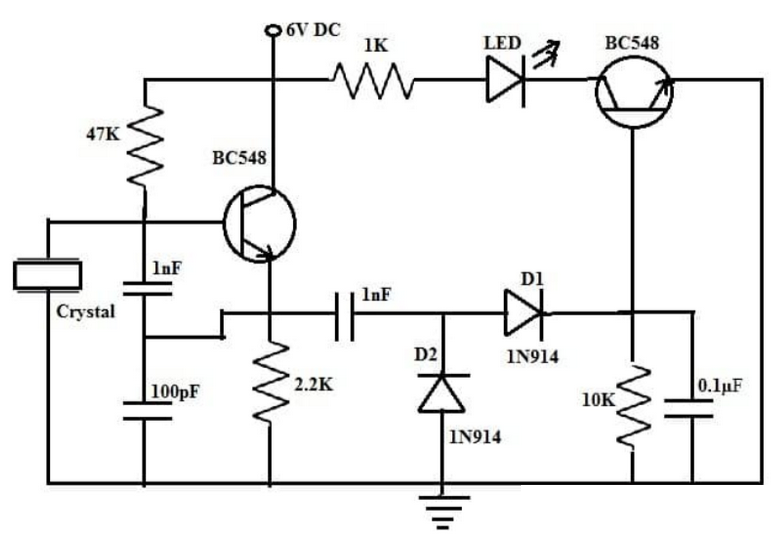

Crystal Tester Circuit með BC548 smári

Kristalprófunarrásin, smíðuð með BC548 smári, er einföld og áhrifarík leið til að athuga hvort kristalþáttur virki rétt.Kristallar eru lykilatriði í mörgum rafrænum verkefnum þar sem þeir hjálpa til við að búa til sérstakar tíðnir.Þessi hringrás myndar sveiflur og ef kristalinn er virkur mun LED í hringrásinni blikka til að gefa til kynna að það virki rétt.

Til að búa til þessa hringrás þarftu nokkra grunnþætti: 6V DC aflgjafa, tvo BC548 smára, tvo 1n914 díóða, LED og viðnám 2,2kΩ, 47kΩ, 1kΩ og 10kΩ.Að auki er krafist þétta gildi 0,1 µF, 1NF og 100PF.Þegar þú hefur sett hringrásina saman eftir skýringarmyndinni mun uppsetningin gera þér kleift að prófa kristalla auðveldlega.

Þegar kristalinn er tengdur býr hringrásin til sveiflna, sem kveikja fyrsta BC548 smári.Merkið er síðan lagað með díóða og síað af þéttum áður en hann nær öðrum BC548 smári, sem virkjar LED.Glóandi LED gefur til kynna vinnandi kristal en ekkert ljós bendir til þess að kristalinn sé gallaður.Þessi einfalda prófunaraðili getur sparað tíma og tryggt að kristallarnir sem notaðir eru í verkefnum þínum virka eins og þeir ættu að gera.

Rekstrarreglur kristalprófunarrásarinnar með BC548

Þessi hringrás notar tvo BC548 smára sem vinna saman að því að prófa virkni kristals.Knúið af 6V framboði er hringrásin hönnuð til að stjórna straumstreymi á öruggan hátt með því að setja viðnám fyrir hvern íhlut.Kristallinn sem prófaður er er tengdur beint við grunnstöðina fyrsta smári (T1).

Þegar kristalinn býr til sveiflur kallar það fram T1 og framleiðir framleiðsla sem fer í gegnum 1N914 díóða.Þessar díóða bæta úr merkinu, sem síðan er síað af þéttum áður en það nær grunninum á öðrum smári (T2).T2 magnar merkið og logar LED ef kristalinn virkar rétt.

Ef LED glóir ekki er kristalinn annað hvort gallaður eða skemmdur.Þessi uppsetning er mjög gagnleg til að sannreyna fljótt rekstur kristalla, sérstaklega í hátíðni verkefnum þar sem þörf er á nákvæmni sveiflum.Einfaldleiki og áreiðanleiki þessarar hringrásar gerir það að dýrmætu tæki til að tryggja að kristallar þínir virki eins og búist var við.

Ávinningur og frammistöðu kosti BC548 smára

Háþróuð ferli tækni

Þessi smári er smíðaður með háþróaðri vinnslutækni og tryggir að hann starfar á skilvirkan og áreiðanlegan hátt í fjölmörgum hringrásum.Tæknin sem notuð er gerir það hentugt bæði fyrir skiptingu og magnunarverkefni, sem gefur henni frammistöðu í frammistöðu.

Lítil villuspenna

BC548 smári er hannaður til að framleiða mjög litla villuspennu.Þetta þýðir að það starfar með mikilli nákvæmni og viðheldur stöðugleika í hringrásinni.Þessi aðgerð gerir það að áreiðanlegu vali fyrir hringrás sem þarfnast nákvæmni.

Hár rofahraði

Geta þess til að kveikja á milli og slökkt á ríkjum gerir BC548 tilvalið fyrir hraðaskipta forrit.Hvort sem þú ert að vinna að stafrænum hringrás eða tíðniháðri uppsetningu, þá tryggir skjót viðbrögðin slétt afköst.

Full spennuaðgerð

Transistorinn styður fullan spennuaðgerð, sem bætir sveigjanleika við notkun hans.Það ræður við hámarksspennu til innheimtu á áhrifaríkan hátt og tryggir örugga og stöðuga notkun innan metinna marka.

Hástraumur og valdameðferð

Með hámarks núverandi einkunn 500mA er BC548 fær um að keyra nokkra íhluti samtímis.Kraftmeðhöndlunargeta þess gerir það einnig hentugt fyrir margvísleg forrit, allt frá akstri ljósdíóða til liða.

Framúrskarandi DC straumaukning

BC548 er með mikinn DC straumhagnað, á bilinu 110 til 800, allt eftir afbrigðinu.Þetta gerir það mjög áhrifaríkt til að magna merki, sérstaklega í lágmarks krafti og merkisvinnslurásum.

Lágt hávaðastig

Í samanburði við svipaða smára eins og BC549 og BC550 framleiðir BC548 minni hávaða.Þetta gerir það að frábærum valkosti fyrir hringrás þar sem hávaðaminnkun er forgangsverkefni, svo sem í hljóðmagnara eða viðkvæmum merkjum.

Fjölhæfur hluti eindrægni

Þökk sé getu þess til að takast á við allt að 500mA getur BC548 ekið ýmsum íhlutum.Það er oft notað með samþættum hringrásum, öðrum smári, LED og liðum, sem gerir það að fjölhæfu vali fyrir mörg rafræn notkun.

Forrit BC548 smára

Magna veik merki

BC548 smári er almennt notaður í Darlington pörum til að magna veik merki.Með því að para það við annan smári eykur það mjög styrkleika merkja, sem gerir það tilvalið fyrir forrit sem krefjast mikillar mögnun.

Skynjararrásir

Þessi smári er lykilþáttur í skynjararásum, sem hjálpar til við að vinna og magna merki frá skynjara til frekari notkunar í rafrænum kerfum.

Akstur á lágum krafti

Með getu sína til að takast á við álag allt að 500mA er BC548 fullkominn til að keyra litla álag eins og LED, liða og svipuð lágmark tæki.

Hljóðmögnun og ökumannseiningar

BC548 er oft notað í hljóðrásum til að magna hljóð.Það er einnig notað í ýmsum ökumannseiningum, þar á meðal LED ökumenn, gengi ökumanna og skiptiseiningar.

Magnareiningar

Það er mikið notað í mismunandi gerðum magnaraeininga eins og merkismagnarar, ýta-pull magnara og hljóðmagnara.Mikill ávinningur og lítill hávaði gerir það að frábæru vali fyrir þessi forrit.

Almennar hringrásir

Þú finnur BC548 í fjölmörgum almennum hringrásum, svo sem hljóðforritum, snertisrofa, LED flassrásum, RF hringrásum, hitaskynjara og PWM (púlsbreidd mótun) kerfum.

Fljótleg switching og viðvörunartæki

Þökk sé hröðum rofahraða er BC548 notaður í skjótum rofbúnaði og viðvörunarrásum.Þessi forrit njóta góðs af getu þess til að kveikja og slökkva hratt án tafa.

Almennt skipti

BC548 getur komið í stað margra annarra almennra smára, svo sem BC547 og 2N3904, í ýmsum rafrænum verkefnum, sem gerir það að fjölhæfum stað í staðinn fyrir svipaða hluti.

Breitt meðhöndlun álags

Með 500mA safnstraumseinkunn sinni getur BC548 ekið mikið álag, sem gerir það hentugt fyrir hringrás sem krefst þess að margir íhlutir séu knúðir samtímis.

For-magnunarumsóknir

Framúrskarandi dreifingu safnara þess og mikill DC straumur ávinningur gerir BC548 tilvalið til notkunar bæði í mögnun og stigstigum hringrásar.Þetta tryggir skýra vinnslu merkja og skilvirka afköst.
