Rafmagnskraftur (EMF): Skilgreining, formúla, gerðir og hvernig það virkar

Í þessari grein muntu læra hvað Electromotive Force (EMF) er og hvernig það gefur orku sem keyrir straum í gegnum hringrás.Þú munt sjá hvernig EMF virkar inni í uppsprettum eins og rafhlöðum, rafala og sólarsellum og hvernig innra viðnám hefur áhrif á spennuna sem þú færð.Þú munt líka kanna mismunandi gerðir af EMF og formúlurnar sem notaðar eru til að lýsa því.Í lokin muntu skilja hvernig EMF er mælt og hvernig það er frábrugðið mögulegum mun.

Vörulisti

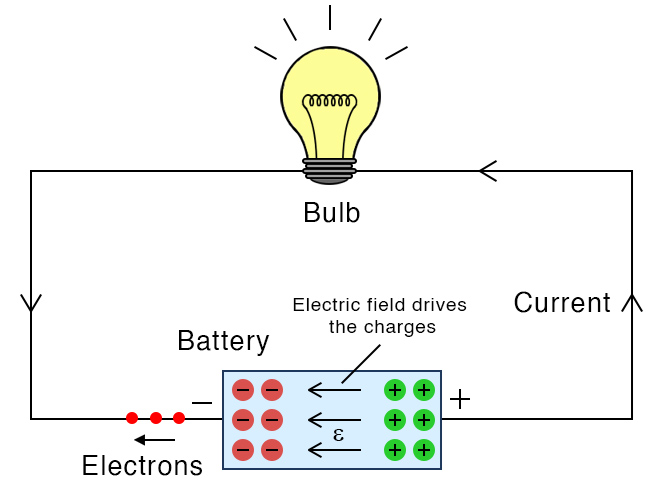

Mynd 1. Rafmagn (EMF) í hringrás

Hvað er raforkukraftur?

Electromotive Force (EMF) er spennan sem myndast af uppsprettu sem knýr rafstraum í gegnum hringrás.Þrátt fyrir nafnið er það ekki raunverulegt „afl“ heldur orkan sem er veitt á hverja hleðslueiningu frá tækjum eins og rafhlöðum, rafala, sólarsellum og öðrum orkubreytingarkerfum.EMF skilgreinir hversu mikla raforku uppspretta er fær um að veita hleðslu.Myndin hér að ofan sýnir hvernig rafkraftur (EMF) knýr hleðslur inn í orkugjafann og kemur straumflæði í gegnum hringrásina.

Hvernig virkar raforkukraftur?

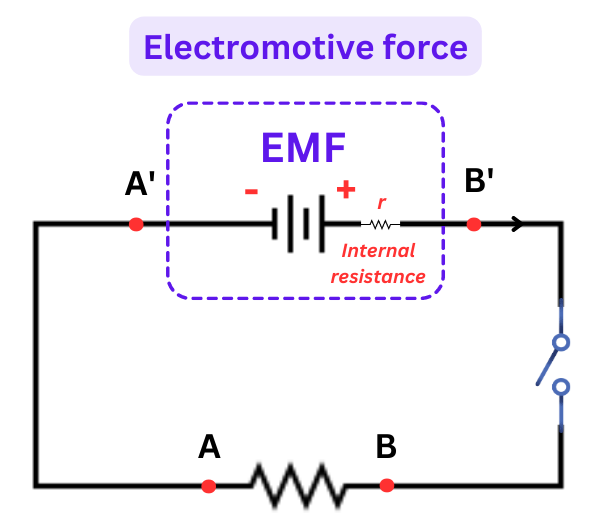

Mynd 2. Vinnureglur EMF

Myndin hér að ofan sýnir hvernig rafkraftur (EMF) skapar og viðheldur hugsanlegum mun inni í orkugjafa.EMF virkar með því að breyta annarri orku í raforku, aðskilja hleðslur inni í upptökum og setja upp spennu á skautunum.

Í rafhlöðu færa rafefnafræðileg viðbrögð hleðslur, en í rafala ýta breytileg segulsvið hleðslum í gegnum rafsegulinnleiðslu.Í öllum tilvikum vinnur EMF það verk að keyra hleðslur á móti innra rafsviðinu.

Þegar hringrásin er lokuð leyfir þessi mögulega munur straumi að flæða.Þegar það er opið er EMF enn til staðar en getur ekki framleitt straum.Skýringarmyndin sýnir einnig innri viðnám uppsprettans (r), sem dregur úr klemmuspennu þegar straumur flæðir.

Formúla raforkukraftsins

Staðlað jafna fyrir rafhlöðu er:

eða sambærilegt,

Hvar:

• ε = Rafmagn

• V = Terminalspenna

• I = Núverandi

• R = Ytri/álagsviðnám

• r = Innri viðnám uppsprettu

Bæði formin tjá sama samband milli EMF, endaspennu og innri viðnáms.

Tegundir raforkukrafta

Mismunandi tækni framleiðir EMF með ýmsum aðferðum:

Efnafræðileg EMF

Efnafræðileg EMF myndast þegar rafefnafræðileg viðbrögð inni í rafhlöðum og frumum aðskilja hleðslur og skapa hugsanlegan mun.Það er talið tegund EMF vegna þess að efnaorkan er beint breytt í raforku sem knýr straum.Ólíkt rafsegulsviði eða sólar-EMF treystir efna-EMF ekki á hreyfingu eða ljósi, það veltur eingöngu á efnaferlum.

Rafsegulmagnaðir EMF

Rafsegulsvið myndast þegar leiðari upplifir breytilegt segulsvið, sem framkallar spennu samkvæmt framleiðslulögmáli Faraday.Þessi tegund EMF er mynduð í tækjum eins og rafala, alternatorum og spennum.Í samanburði við efnafræðilega EMF, byggir það á vélrænni hreyfingu eða segulflæðisbreytingum frekar en efnahvörfum.

EMF sólarorku eða ljósvökva

EMF sólar- eða ljósvökva myndast þegar ljóseindir frá sólarljósi virkja rafeindir í hálfleiðaraefnum, sem gerir þeim kleift að hreyfast frjálslega og búa til spennu.Það flokkast sem tegund EMF vegna þess að ljósorku er breytt beint í raforku.Ólíkt efna- eða rafsegulmagnaðir EMF krefst photovoltaic EMF enga hreyfanlegra hluta og fer algjörlega eftir ljósstyrk.

Hita rafmagns EMF

Varma rafstraumur EMF myndast þegar tvö mót ólíkra málma verða fyrir hitamun, sem veldur því að hleðsluberar flytjast frá heitum til köldum svæðum.Þessi hitadrifna hleðsluaðskilnaður myndar mælanlegt EMF, sem er ástæðan fyrir því að hitaeiningar treysta á þennan búnað.Ólíkt sólarorku eða rafsegulsviði, er hitaorkuelektrískt EMF eingöngu háð hitaorku frekar en ljósi eða segulsviðum.

Piezoelectric EMF

Piezoelectric EMF á sér stað þegar vélrænni streitu er beitt á tiltekin kristallað efni, sem neyðir rafhleðslur til að breytast innan byggingarinnar.Þessi hleðsluaðskilnaður af völdum streitu myndar spennu, sem gerir það að sérstökum flokki EMF sem byggist á vélrænni orkubreytingu.Í samanburði við efna- eða varmaelektrískt EMF, bregst piezoelectric EMF næstum samstundis við þrýstingsbreytingum og krefst ekki hita, ljóss eða efnahvarfa.

Mæling á rafkrafti

Nákvæmar EMF mælingar eru mikilvægar við mat á raforkukerfi, greiningu rafhlöðu og rafmagnsprófun.

Að nota spennumæli

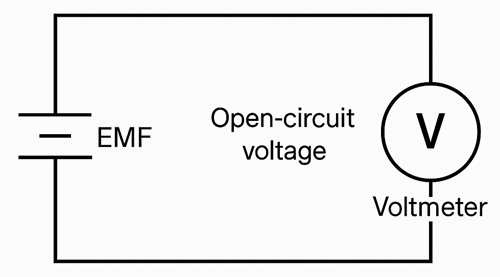

Mynd 3. EMF-mæling með spennumæli

Myndin hér að ofan sýnir einfalda opna hringrásaruppsetningu sem notuð er til að mæla EMF uppsprettu.Spennumælir mælir EMF með því að tengja yfir opna skauta uppsprettu, sem gerir honum kleift að lesa alla spennuna án straumflæðis.Það er talið gild aðferð vegna þess að mikil innri viðnám voltmælisins kemur í veg fyrir hleðslu og tryggir að innri viðnám uppsprettans hafi ekki áhrif á mælinguna.Í samanburði við potentiometers eða stafræn hljóðfæri eru spennumælar einfaldari og fljótvirkari í notkun, en þeir bjóða upp á minni nákvæmni í viðkvæmum forritum.

Mótmælaaðferð

Mynd 4. EMF-mæling með kraftmæli

Skýringarmyndin hér að ofan sýnir núlljafnvægisuppsetninguna sem notuð er við virkni EMF mælingar.Pottíometer mælir EMF með því að bera saman óþekkta spennu við staðlaða viðmiðun með því að nota núlljafnvægistækni, þar sem enginn straumur er dreginn frá upptökum.Þessi aðferð er talin ein nákvæmasta leiðin til að mæla EMF vegna þess að hún útilokar algjörlega hleðsluvillur.Ólíkt voltmælum eða DMM, eru potentiometers hægari og flóknari í uppsetningu, en þeir veita yfirburða nákvæmni fyrir rannsóknarstofu og kvörðunarvinnu.

Stafræn hljóðfæri

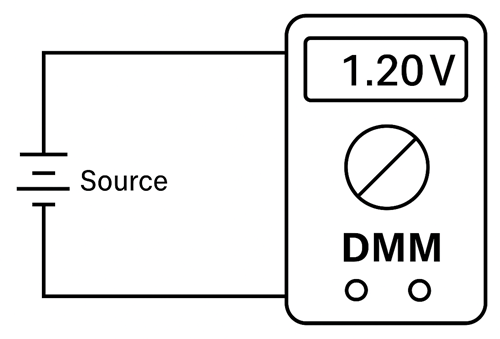

Mynd 5. EMF-mæling með DMM

Myndin hér að ofan sýnir hvernig stafrænn margmælir les EMF beint yfir upprunatengi.Stafrænir margmælar (DMM) mæla EMF með því að taka sýni úr spennunni á skautum uppsprettu með hjálp rafrása.Þau eru mikið notuð vegna þess að þau sameina þægindi, stafræna nákvæmni og getu til að mæla margar rafstærðir.Hins vegar, samanborið við potentiometers, geta DMMs kynnt litlar hleðsluvillur vegna endanlegrar inntaksviðnáms, þó að þær séu áfram hagnýtari og notendavænni en aðrar aðferðir.

Umsóknir um raforkukraft

EMF er mikilvægt í fjölmörgum raf- og rafeindakerfum, þar á meðal:

• Kveikja á hleðslu með rafhlöðum, rafala og sólarsellum

• Keyra iðnaðarvélar og rafmótora

• Hleðslukerfi eins og UPS einingar, rafhlöður í farartækjum og endurnýjanleg orkugeymsla

• Mynda mælimerki í hitaeiningum, piezoelectric skynjara og öðrum transducers

• Orkuöflunarkerfi fyrir fjar- og færanlega tæki

• Viðhalda spennustigum yfir rafdreifikerfi

Rafmagn (EMF) vs Potential Difference (PD)

Hér að neðan er munurinn á emk og mögulegum mun til að hjálpa þér að sjá hvernig hver og einn hegðar sér í hringrás.

Hluti	Rafmagn Force (EMF)	Möguleiki Mismunur (PD)
Skilgreining	Orka veitt fyrir hverja hleðslueiningu frá uppsprettu	Orka notað á hverja hleðslueiningu á milli tveggja punkta
Staðsetning	Á sér stað inni í upprunanum	Birtist yfir ytri hluti
Hringrás Ástand	Mæld þegar hringrás er opin	Mæld þegar straumur rennur
Orsök	Heimild ýtir undir ákærur	Gjöld missa orku á meðan það flæðir
Fulltrúar	Samtals orka veitt	Orka neytt
Tákn	E eða ε	V
Gildi Tengsl	Alltaf ≥ PD	Alltaf ≤ EMF þegar straumur flæðir
Innri Viðnámsáhrif	Óbreytt með álagi	Dregur úr þegar álag/innra viðnám eyðir orku
Heimild Dæmi	Rafhlöður, rafala, sólarsellur	Viðnám, mótorar, lampar
Líkamlegt Merking	Driver straumur inn í hringrásina	Er á móti straumur í gegnum íhluti
Vinna Búið	Vinna gert á gjöldum	Vinna gert með gjöldum
Eining	Volt (V)	Volt (V)
Tilveran í Open Circuit	Er til jafnvel þegar það er opið	Núll þegar opið (enginn straumur)
Stefna	Neikvætt → jákvæð innri heimild	Jákvæð → neikvæð í ytri hringrás
Heimild Hegðun	Gefur til kynna uppspretta styrkur	Gefur til kynna spennufall yfir íhluti

Niðurstaða

Rafmagn er mikilvægt vegna þess að það sýnir hvernig rafgjafar búa til og afhenda orku til hringrásar.Mismunandi gerðir EMF koma frá efnahvörfum, segulsviðum, ljósi, hita eða vélrænum þrýstingi.EMF er hægt að mæla á nokkra vegu, hver og einn býður upp á mismunandi nákvæmni.Að skilja EMF, gerðir þess og hvernig það er í samanburði við hugsanlegan mun hjálpar til við að vinna með rafkerfi á skilvirkari hátt.
