FET (Field Effect Transistor) hringrásartákn

Sviðsáhrif smára (FETS) eru mikið notuð í nútíma rafeindatækni og finnast í öllu frá einföldum tækjum til flókinna stafrænna kerfa.Til að vinna með þessa smára á áhrifaríkan hátt er gagnlegt að skilja táknin sem tákna mismunandi tegundir af FET.Þessi tákn gera meira en bara sýna hvernig smára líta út - þau veita einnig upplýsingar um hvernig hver smári virkar í hringrás.Í þessari grein munum við kanna mismunandi tegundir FET, svo sem Junction Field-Exfect Transistors (JFETS) og málm-oxíð hálfleiðara sviði-áhrif smára (MOSFETS).Við munum útskýra hvað tákn þeirra þýða og hvernig þau tengjast því hvernig hvert tæki virkar.Í lok þessarar handbókar muntu hafa skýran skilning á FET hringrásartáknum og hvernig á að nota þessa þekkingu þegar þú hannar eða úrræðaleit rafrásar.

Vörulisti

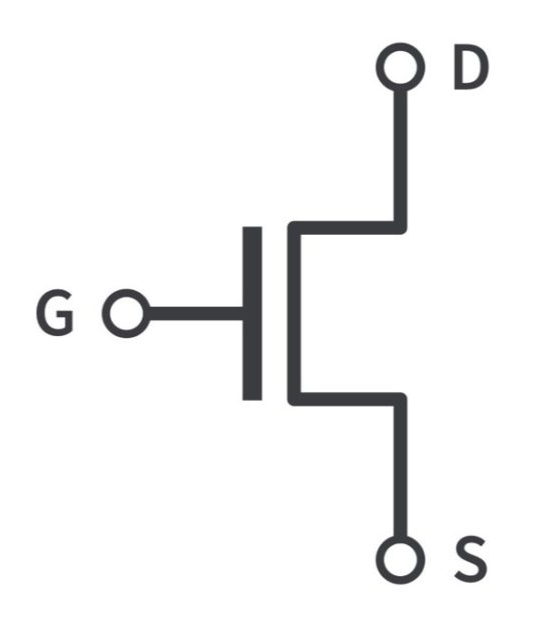

Mynd 1: FET hringrásartákn

Að skilja FET hringrásartákn

Sviðsáhrif smára (FETS) eru mikið notuð í rafeindatækni, með tveimur megin gerðum: Junction Field Effect Transistors (JFETS) Og Málmoxíð hálfleiðari sviði-áhrif smára (MOSFETS).Hver tegund hefur sín eigin tákn sem hjálpa til við að greina hvernig þau virka.

JFET hringrásartákn

Mynd 2: JFET hringrásartákn

Junction Field Effect Transistors (JFETS) eru grunngerð af vettvangsáhrifum (FET) sem oft er notuð í rafrásum vegna þess að þær eru einfaldar og áreiðanlegar.JFETs stjórna flæði rafstraums í gegnum hálfleiðara rás, sem hægt er að búa til úr annað hvort N-gerð eða P-gerðinni.Þessi stjórn er náð með því að stilla spennuna sem beitt er við hliðarstöðina.Að skilja táknin sem notuð eru fyrir JFET er mikilvægt vegna þess að þessi tákn sýna hvernig tækið virkar og hvernig það er sett upp.

Í an N-rás JFET, hringrásartáknið inniheldur ör á hliðinu sem bendir inn á við rásina.Þessi örstefna er þýðingarmikil vegna þess að hún sýnir að straumurinn rennur frá holræsinu til upprunans þegar viðeigandi neikvæð hlið til uppspretta er beitt.Innri örin í tákninu segir okkur að rásin sé úr N-gerðinni og tækið gerir straumnum kleift að fara frá holræsinu að upptökum þegar engin spenna er beitt á hliðið.Þegar neikvæðum spennu er beitt við hliðið miðað við uppruna, takmarkar það rásina, sem dregur úr straumi straumsins.

Aftur á móti, í a P-rás JFET, táknið sýnir ör sem vísar út frá rásinni.Þessi ör út á við sýna að straumurinn rennur frá upptökum til holræsi þegar jákvæður spennu frá hlið-til-uppruna er beitt.P-rásin JFET notar P-gerð efni í rásinni, og eins og N-rás JFET, gerir það strauminn að renna frá upptökum að holræsinu þegar engin hliðspenna er.Þegar jákvæð spenna er beitt við hliðið miðað við uppsprettuna, takmarkar það rásina, sem dregur úr núverandi rennsli.

MOSFET hringrásartákn

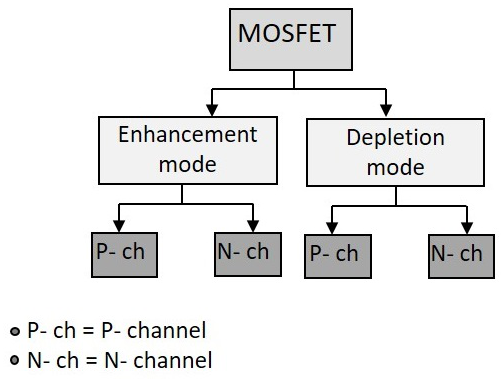

Mynd 3: Mosfet hringrásartákn

MOSFETS (Metal-oxíð hálfleiðari sviði-áhrif smára) eru háþróaðir rafeindir íhlutir sem mikið eru notaðir vegna þess að þeir eru duglegir og neyta lítill kraft.MOSFETS geta starfað í tveimur meginháttum: Aukahamur og eyðingarstilling, og þeir geta verið annað hvort N-rás eða p-rás Tæki, hvert með sitt einstaka tákn.

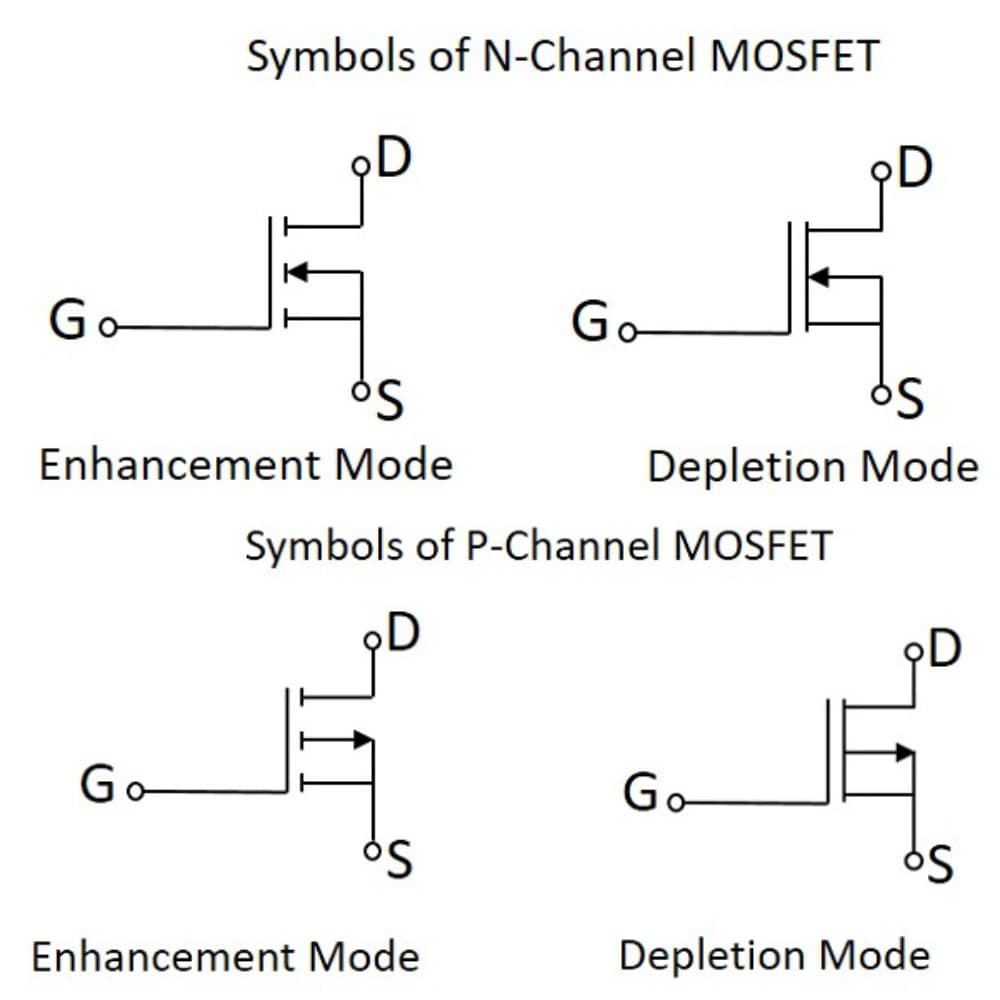

Mynd 4: Tákn um N-rás og P-rás MOSFETS í aukningu og eyðingarstillingum

Aukahlutir MOSFETS eru venjulega slökkt þegar engin spenna er notuð við hliðið.Táknið fyrir N-rás Aukahluta MOSFET sýnir brotna línu fyrir rásina.Þessi brotna lína þýðir að tækið framkvæmir ekki rafmagn sjálfgefið og mun aðeins byrja að leiða þegar jákvæð spenna er beitt á hliðið, sem gerir rásina „að auka“ eða opna sig.P-rás Aukahlutir MOSFET hefur einnig brotna línu í tákni sínu, en það þarf neikvæða spennu við hliðið til að byrja að stjórna, sem er öfugt við það hvernig N-rásin virkar.

Eyðingarstilling MOSFETS eru ólíkir vegna þess að þeir eru venjulega á þegar ekki er spenna beitt við hliðið.Táknin fyrir þessar MOSFET nota trausta línu til að sýna að tækið leiði sjálfgefið rafmagn.Fyrir N-rás MOSFET, inniheldur táknið trausta línu með ör sem vísar inn á við, sem sýnir að tækið mun halda áfram að leiða nema neikvæð spenna sé beitt á hliðið til að slökkva á því.Aftur á móti hefur P-rás eyðingu MOSFET svipaða trausta línu í tákni þess, en örin bendir út á við.Þetta segir okkur að tækið muni venjulega framkvæma rafmagn og þarfnast jákvæðrar spennu við hliðið til að slökkva á því.

Þessi tákn, með sérstökum eiginleikum þeirra (eins og brotnu línunni fyrir aukningu stillingu, solid línu fyrir eyðingarstillingu og stefnu örarinnar sem gefur til kynna N-rás eða p-rás), eru mikilvæg til að skilja hvernig MOSFET hegða sér í hringrás.Þeir gefa skýra mynd af því hvernig MOSFET mun virka, sem gerir það auðveldara fyrir verkfræðinga og tæknimenn að nota þær rétt í rafrænum hönnun.

Dual Gate Mosfet tákn

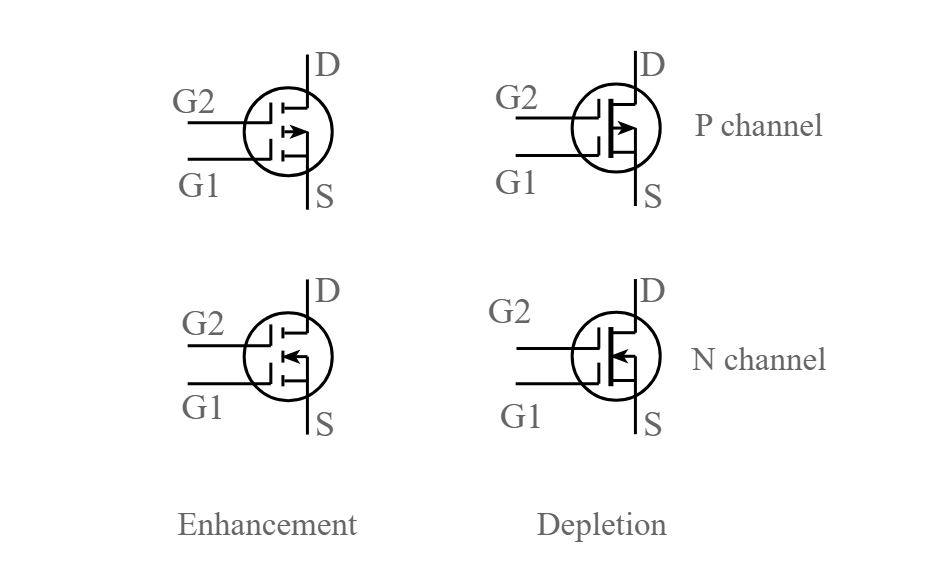

Mynd 5: Dual Gate Mosfet tákn

Tvöfalt hlið MOSFET er tegund smári sem hefur tvo hliðarstöðvar, merktar G1 og G2.Þessar tvær hliðar gera kleift að stjórna smári með því að beita mismunandi spennu á hvert hlið.Þetta gerir tvöfalda hliðið MOSFET gagnlegt í hringrásum þar sem þörf er á fleiri en einu stjórnmerki, svo sem í RF -tíðni (RF) hringrásum.

Hliðin tvö hafa mismunandi hlutverk: G1 Stýrir aðallega hversu auðveldlega rafmagn getur runnið í gegnum smári en G2 Veitir auka stjórn, sem gerir kleift að aðlaga hegðun smára.Þessi auka stjórn er sérstaklega gagnleg í RF hringrásum, þar sem hún hjálpar til við að magna merki og draga úr hávaða.Í þessum forritum, G1 meðhöndlar venjulega inntaksmerkið og G2 er oft notað til að stilla mögnunina eða til að koma á stöðugleika merkisins, sem getur gert hringrásina betri með því að halda merkinu skýrt og sterkt.

Táknið fyrir tvöfalt hlið MOSFET lítur öðruvísi út en venjuleg MOSFET til að sýna að það hefur tvö hlið.Að skilja hvernig þessi tvö hlið virka og hafa áhrif á hegðun smára hjálpar þegar þeir nota þessa íhluti í flóknari rafrænu kerfum, sérstaklega í kerfum sem þurfa mikla stjórn og nákvæmni.

Nákvæm sundurliðun á FET hringrásartáknum

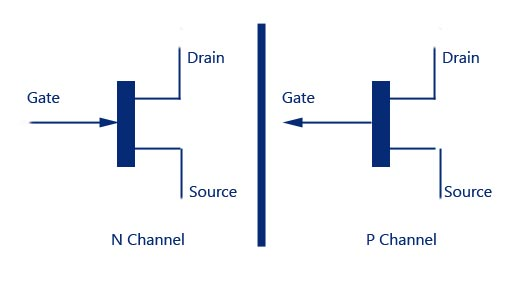

Mynd 6: Skipting FET hringrásartákna

Sviðsáhrif smára (FETS) eru mikilvægir hlutar rafræna hringrásar og tákn þeirra gefa okkur lykilupplýsingar um hvernig þau virka.Hvert FET tákn er merkt með stafunum D (holræsi), G (hlið), og S (heimild), sem sýnir hvað hver flugstöð gerir.

• holræsi (d): Þetta er þar sem straumurinn yfirgefur fet.

• hlið (g): Hliðin stjórnar því hversu mikill straumur getur streymt í gegnum FET, eins og rofi sem kveikir eða slökkt á straumnum.

• Heimild (s): Þetta er þar sem straumurinn fer inn í FET.

The ör stefna Í tákninu segir þér hvaða tegund af FET það er:

• N-rás FET: Ef örin bendir inn á við er það N-rás fet.N-rásar fets láta núverandi flæði þegar hliðið hefur jákvæða spennu miðað við uppsprettuna.

• P-rás FET: Ef örin bendir út á við er það p-rás fet.P-rás fets leyfa straumnum að renna þegar hliðið hefur neikvæða spennu miðað við uppsprettuna.

Hvernig FET virkar er einnig sýnt með tákninu:

• eyðingarstilling: Traust lína í rás táknsins þýðir að FET er í eyðingarstillingu, sem þýðir að það er venjulega á.Þetta þýðir að straumur getur streymt jafnvel þegar engin spenna er notuð við hliðið.

• Aukahamur: Brotin lína sýnir að FET er í aukahlutum, sem þýðir að það er venjulega slökkt.Í þessu tilfelli mun straumur aðeins renna þegar næg spenna er notuð við hliðið.

Að viðurkenna þessi FET tákn er gagnlegt til að skilja og hanna rafrásir.Með því að vita hvers konar FET þú ert að fást við (N-rás eða p-rás) og hvernig það virkar (eyðing eða endurbætur) geturðu betur skilið hvernig FET mun haga sér í hringrás.Þetta hjálpar til við að nota FET rétt, hvort sem það er til að magna merki, virka sem rofi eða önnur notkun.

Hagnýt notkun

Að skilja FET (sviði-áhrif smára) hringrásartákn er mjög gagnlegt til að hanna og byggja rafrásir.Það hjálpar verkfræðingum og tæknimönnum að velja rétta tegund FET fyrir mismunandi verkefni.Til dæmis, An N-rás Aukahluta MOSFET er oft notað við aðstæður þar sem smári þarf að halda sig þar til jákvæð spenna er beitt við hliðið.Þetta gerir það fullkomið til notkunar sem rofi sem kveikir aðeins á þegar þess er þörf.

Aftur á móti a P-rás eyðingu MOSFET er oft notað í hringrásum þar sem smári ætti að vera sjálfgefið og slökkva aðeins á þegar jákvæð spenna er beitt á hliðið.Þessi tegund af FET er gagnleg í orkustjórnunarkerfum þar sem hringrásin ætti venjulega að leyfa straumnum að flæða og stöðva aðeins þegar ákveðnum skilyrðum er uppfyllt.

Að geta þekkt og skilið FET tákn er mjög gagnlegt í rafeindatækni.Það gerir kleift að ná nákvæmri stjórn á því hvernig straumur rennur í hringrás, hvort sem það er einfalt ON/OFF rofi eða flóknari kerfi sem magnar merki.Með því að læra þessi tákn og hvernig þau virka geta verkfræðingar búið til rafeindatæki sem virka betur og eru áreiðanlegri.Þessi þekking hjálpar ekki aðeins við núverandi tækni heldur gerir það einnig kleift að búa til nýjar og nýstárlegar rafrænar lausnir.

Niðurstaða

Að lokum, sviði-áhrif transistor (FET) hringrásartákn eru ekki bara einfaldar teikningar-þau hafa dýrmætar upplýsingar um hvernig þessir hlutar virka í rafrænum hringrásum.Hvort sem þú ert að fást við grunn JFETS eða flóknari MOSFET, getur skilningur á þessum táknum hjálpað þér að reikna út hvernig smári mun haga sér í hringrás.Þegar þú hannar eða lagað rafræna hringrás, að þekkja smáatriðin í FET táknum, eins og stefnu örarinnar eða munurinn á aukningu og eyðingarstillingum, getur það gert verk þín mun auðveldari og áreiðanlegri.Að læra þessi tákn hjálpar þér ekki aðeins að vinna með núverandi tækni heldur opnar einnig tækifæri til að búa til nýja og betri rafræna hönnun.
