Zener díóða virkni og notkun í rafeindarásum

Zener díóða er einstakt hálfleiðara tæki hannað til að viðhalda nákvæmri spennustýringu í ýmsum rafrænum forritum.Í þessari handbók muntu læra hvernig það virkar í öfugri hlutdrægni og hvernig þú getur notað það fyrir spennustjórnun, spennuviðmiðun, bylgjuvörn og merkjastýringu.Þú munt líka sjá hvernig það hjálpar við að klippa bylgjuform, skipta og breyta spennu til að gera hringrásirnar þínar stöðugri og áreiðanlegri.

Vörulisti

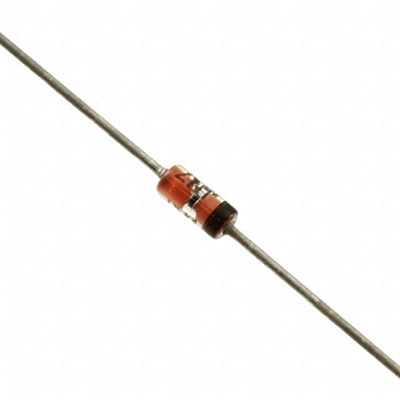

Mynd 1. Zener díóður

Hvernig virka Zener díóður?

A Zener díóða stjórnar spennu með því að starfa á öfugu sundurliðunarsvæði sínu.Þegar öfugspennan hækkar að ákveðnum punkti sem kallast Zener spennan (Vz), byrjar díóðan að leiða í öfuga átt.Þegar það leiðar heldur það spennunni yfir skautanna næstum stöðugu.

Þessi stöðuga hegðun gerir díóðunni kleift að koma á stöðugleika í hringrásum jafnvel þegar innspenna eða álagsstraumur sveiflast.Vegna þessa er þörf á Zener díóðum til að halda spennu í samræmi í bæði hliðstæðum og stafrænum kerfum.

Zener díóða sem spennustillir

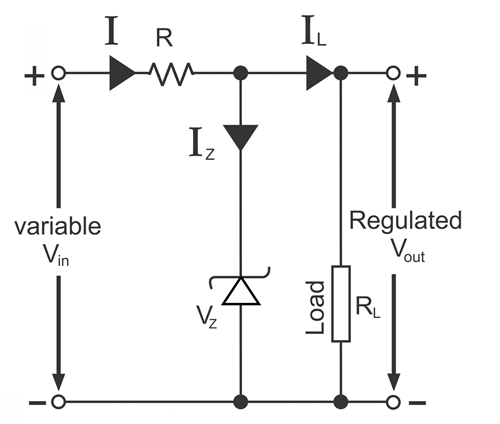

Mynd 2. Zener Voltage Regulator Circuit

Zener díóða er almennt notuð sem einfaldur spennustillir til að viðhalda stöðugri útgangsspennu þrátt fyrir breytileika í inntak eða álagi.Í hringrásinni sem sýnd er er Zener díóðan tengd í öfugu hlutfalli yfir álagsviðnám RL, en raðviðnám R takmarkar strauminn sem flæðir í gegnum díóðuna.

Þegar innspennan Vin eykst, lækkar umframspennan yfir R og heldur Zener díóðuspennunni VZ næstum stöðugri.Díóðan leiðir þá bara nægan straum IZ til að halda útgangsspennunni Vout stöðugri.Hins vegar, ef Vin eða álagsstraumurinn IL minnkar, stillir Zener straumurinn sjálfkrafa til að viðhalda reglusetningu.

Þessi sjálfjafnvægishegðun gerir hringrásina bæði einföld og áreiðanleg, tilvalin fyrir DC-stjórnun með litlum krafti eins og 5 V eða 12 V veitur.

Zener díóða sem spennuviðmiðun

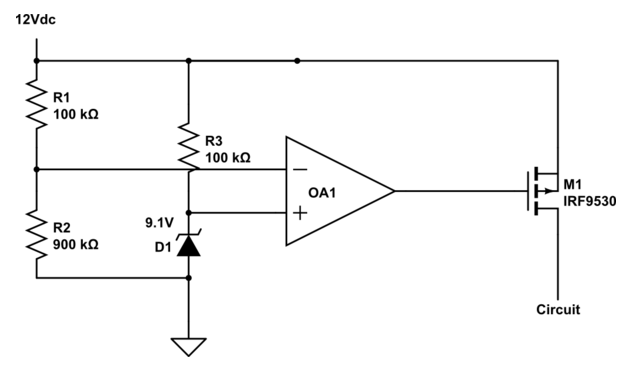

Mynd 3. Zener díóða sem spennuviðmiðunarrás

Zener díóður eru oft notaðar til að veita mjög stöðuga spennuviðmiðun fyrir nákvæmnisrásir.Í hringrásinni sem sýnd er heldur Zener díóðan D1 stöðugri 9,1 V viðmiðun við ósnúningsinntak rekstrarmagnarans OA1.Spennuskilin sem myndast af R1 og R2 nærir skalaðan hluta af 12 V framboðinu til öfugsnúningsinntaks op-magnarans, sem gerir honum kleift að bera þessa skiptu spennu saman við Zener viðmiðunina.

Þegar útgangsspennan breytist, stillir op-magnarinn hliðið á P-rás MOSFET M1 (IRF9530) til að endurheimta jafnvægi milli inntakanna tveggja.Þessi endurgjöfarstýring heldur útgangsspennunni stöðugri og nákvæmri, óháð álags- eða framboðsbreytingum.Slík uppsetning er mikið notuð í ADC, DAC og öðrum hliðstæðum kerfum sem krefjast nákvæmrar viðmiðunargjafa.

Zener díóða í bylgjuvörn

Mynd 4. Zener díóða í bylgju- og skammvinnsvörn

Zener díóður gegna hlutverki við að vernda viðkvæma rafeindaíhluti fyrir spennuhækkunum og skammvinnum toppum.Eins og sýnt er á myndinni eru þær settar yfir hringrásarpunkta til að gleypa skyndilegar spennuhækkanir af völdum skiptibylgna, innleiðandi álags eða rafstöðueiginleika (ESD).

Þegar inntaksspennan fer yfir Zener sundurliðunarstigið, leiðir díóðan samstundis, klemmir umframspennuna og kemur í veg fyrir að hún nái niðurstreymistækjum.Í að skipta um hringrás bælir það raflínu toppa;í inductive álagi, gleypir það bak-EMF orku;og í tengjum verndar það gegn ESD atburðum.Þessi hraðvirka, endurtekna aðgerð gerir Zener díóða mjög áhrifaríkar til að tryggja stöðuga og varanlega hringrásarvirkni.

Zener díóða í Waveform Clipping

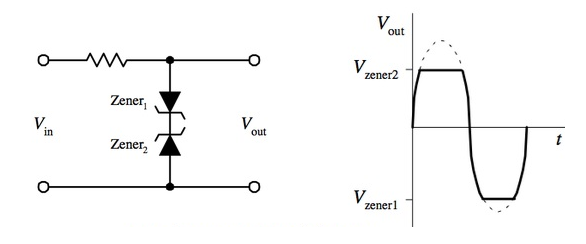

Mynd 5. Zener Diode Waveform Clipping Circuit og Output Waveform

Hægt er að nota Zener díóða til að takmarka eða „klippa“ merkjastærð og koma í veg fyrir of miklar spennusveiflur.Í hringrásinni sem sýnd er eru tvær Zener díóðar tengdar í gagnstæðar áttir yfir merkjalínuna, sem gerir straum kleift að flæða aðeins þegar innspenna fer yfir sundurspennu hvorrar díóðunnar.

Þegar inntaksbylgjuformið hækkar eða fellur út fyrir forstilltu Zener spennuna, leiða og klemma díóðurnar merkið og framleiða fletjaða eða klippta útgang.Þetta leiðir til þess að úttaksbylgjuformið er takmarkað á milli tveggja spennumarka, eins og sýnt er hægra megin á myndinni.Slíkar klippirásir eru almennt notaðar í hljóðkerfum, samskiptarásum og inntaksverndarnetum til að viðhalda hreinu, röskunarlausu merkjastigi.

Zener díóða í skiptirásum

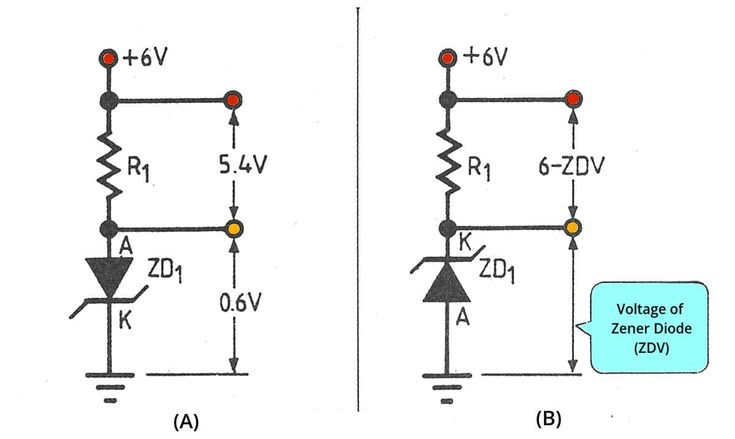

Mynd 6. Zener díóða notuð til að skipta um þröskuldsstýringu

Zener díóður eru oft notaðar til að skipta um hringrás til að koma á nákvæmum spennustigum.Eins og sýnt er á myndinni, þegar innspenna hækkar og nær Zener sundurliðunarstigi, leiðir díóðan og framleiðir stöðugan viðmiðunarpunkt sem skilgreinir skiptingarþröskuldinn.

Í skýringarmynd (A) leiðir díóðan þegar inntakið fer yfir sundurliðunarspennu og skapar fast spennufall sem ákvarðar hvenær smári eða rökfræðibúnaður ætti að virkjast.Í skýringarmynd (B) er sömu meginreglu beitt, þar sem skiptispennan er skilgreind sem framboðsspennan að frádregnum Zener spennunni (6 – ZDV).Þessi fyrirsjáanlegi spennuþröskuldur tryggir áreiðanlega virkni í spennuskynjara, skynjaraviðmótum og stafrænum kveikjurásum, jafnvel við mismunandi framboð.

Zener díóða í spennubreytum

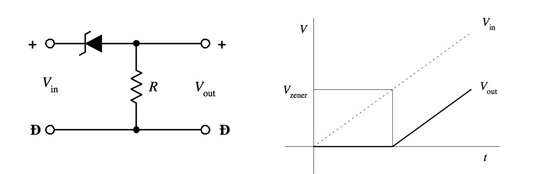

Mynd 7. Zener díóða notuð í spennustigsbreytingarrás

Zener díóður geta fært spennustig milli rafrása sem starfa við mismunandi framboðsspennu.Í hringrásinni sem sýnd er, er díóðan tengd í öfugu hlutfalli við viðnám í röð, sem framleiðir fast spennufall sem er jafnt Zener spennu V hennar_Z.Þegar innspennan Vin eykst umfram V_Z, díóðan leiðir og heldur útgangsspennunni Vout við gildi sem er jafnt og V_inn-V_Z.

Línuritið við hlið hringrásarinnar sýnir hvernig útgangsspennan byrjar að hækka aðeins eftir að inntakið fer yfir Zener þröskuldinn, sem skapar nákvæma spennujöfnun.Þessi fyrirsjáanlega stigbreyting gerir blönduðum spennukerfum eins og örstýringum, hliðrænum viðmótum eða rökrásum kleift að hafa samskipti á öruggan og áreiðanlegan hátt án þess að fara yfir spennumörk þeirra.

Niðurstaða

Zener díóður gegna hlutverki við að viðhalda spennustöðugleika, veita nákvæm viðmiðunarstig og vernda rafrásir fyrir skammvinnum bylgjum.Hæfni þeirra til að starfa á öruggan hátt í öfugri hlutdrægni gerir þau góð fyrir spennustjórnun, klippingu og stigbreytingu.Hvort sem þær eru notaðar í hliðrænum, stafrænum eða blönduðum merkjakerfum, auka þessar díóðar afköst og tryggja áreiðanleika hringrásarinnar.Fjölhæfni þeirra og fyrirsjáanleg hegðun gerir þá að mikilvægum þáttum í bæði afl- og merkjastýringarforritum.
