Aðgerðarrafstöðvar útskýrðu

Í rafeindatækni er mjög mikilvægt að fá hlutina rétt og rafalar hjálpa þér að gera einmitt það.Þessi sveigjanlegu verkfæri eru nauðsyn til að búa til mismunandi bylgjuform, sem eru mynstur rafmerkja sem þú getur notað til að prófa, greina og fínstilla rafeindarásir.Hvort sem þú ert að vinna að einföldu hljóðverkefni eða þróa háþróað samskiptakerfi, að vita hvernig virkni rafala er mjög gagnleg til að tryggja að hönnun þín skili eins og búist var við.Þessi grein mun taka þig í gegnum mismunandi gerðir bylgjuforma sem virka rafalar geta framleitt, hinar ýmsu gerðir af rafalum sem eru tiltækir og notkun þeirra í mismunandi atvinnugreinum.Í lokin muntu hafa betri skilning á því hvernig þú getur valið rétt tæki fyrir sérstakar þarfir þínar.

Vörulisti

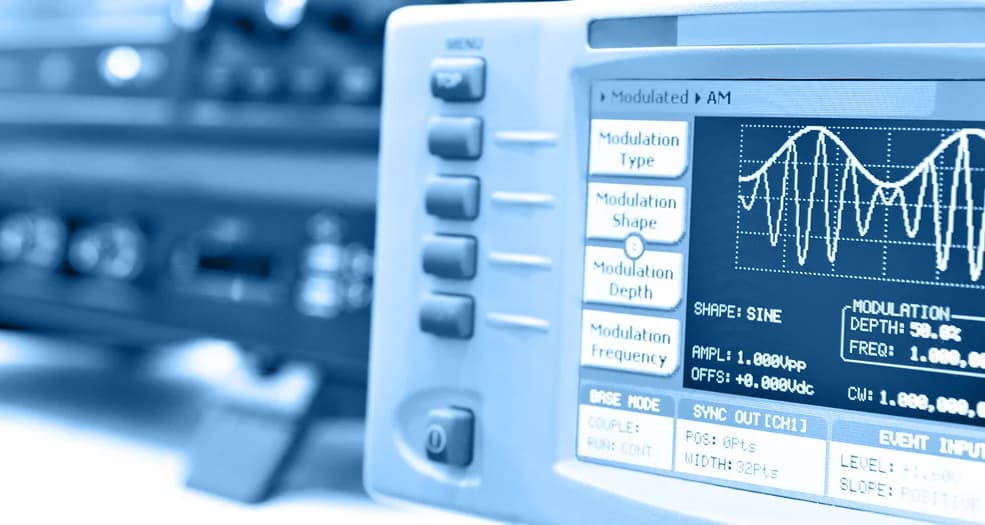

Mynd 1: Hæfileikar rafallar

Hæfileikar rafallar

Aðgerðarrafstöðvar eru tæki sem notuð eru í rafeindatækni til að búa til ýmsar bylgjulög sem hjálpa til við að prófa og greina mismunandi hringrásir.Að þekkja mismunandi bylgjuform sem þeir framleiða getur hjálpað þér að nota þessi tæki á skilvirkari hátt.

Sinusbylgja

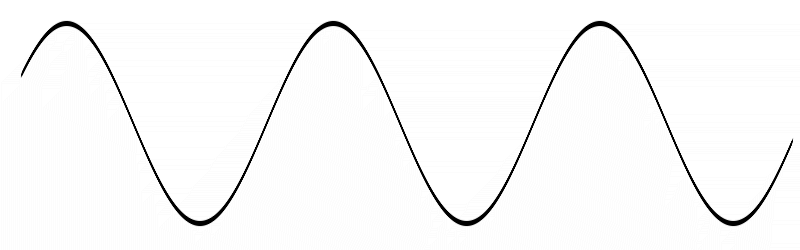

Mynd 2: Sine Wave

Sinusbylgjan er ein einfaldasta bylgjulögunin, þekkt fyrir slétt, stöðugt flæði milli hára og lágra punkta.Það hefur aðeins eina tíðni, sem þýðir að það bætir engum auka hávaða eða röskun á hringrásinni.Þetta gerir sinusbylgjuna sérstaklega gagnlega þegar þú vilt prófa hliðstæða hringrás, eins og hljóðkerfi, þar sem þú þarft að athuga hvort hljóðið sé skýrt og laust við röskun.

Ferningur bylgja

Mynd 3: ferningur bylgja

Ferningur bylgja einkennist af skjótum stökkum hennar milli hára og lágra ríkja.Það er sérstaklega vel til að prófa stafrænar hringrásir.Þessi bylgjulögun er oft notuð sem klukkumerki til að halda rekstri stafrænna tækja samstillt.Skarpar umbreytingar í fermetra bylgju gera það tilvalið til að prófa hversu hratt og nákvæmlega stafrænir íhlutir, eins og Logic Gates, bregðast við breytingum.

Púlsbylgja

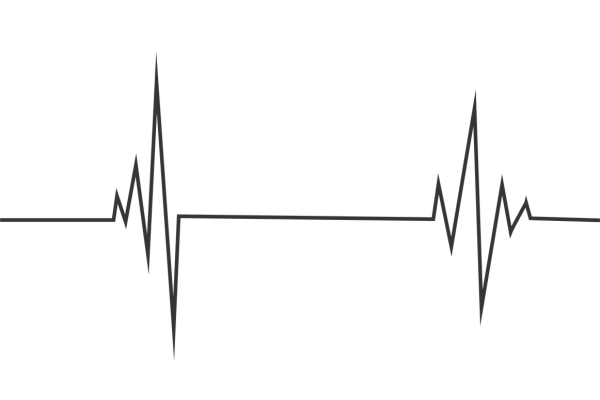

Mynd 4: Púlsbylgja

Púlsbylgja er svipuð fermetra bylgju en gerir kleift að fá meiri stjórn á lengd háu og lágu ríkjanna.Þetta gerir það mjög gagnlegt í stafrænum forritum sem krefjast nákvæmrar tímasetningar.Til dæmis eru púlsbylgjur notaðar til að stjórna hraða mótora eða stilla birtustig LED með tækni sem kallast púlsbreidd mótun (PWM).

Þríhyrnd bylgja

Mynd 5: Þríhyrnd bylgja

Þríhyrnd bylgja færist upp og niður í beinni línu milli hæstu og lægstu punkta.Þessi einfalda upp-og-niður hreyfing gerir það frábært að prófa magnara og aðrar hringrásir sem þurfa að bregðast jafnt við breytingum á merkinu.Ef það er einhver röskun eða ójöfnuð í svörun magnara verður auðveldara að koma auga á þegar þríhyrnd bylgja er notað.

Sawtooth bylgja

Mynd 6: Sawtooth bylgja

Sawtooth bylgjan fær nafn sitt vegna þess að hún lítur út eins og tennur sagsins, með skjótum hækkun eða falli og síðan smám saman endurkomu í upphafspunktinn.Þessi bylgjulögun er almennt notuð í forritum eins og að búa til skannamerki fyrir eldri sjónvarpsskjái eða búa til ákveðin hljóð í tónlistargervingum.Einstök lögun Sawtooth bylgjunnar framleiðir breitt úrval af tíðni, sem gerir það gagnlegt til að prófa hvernig hringrásir takast á við flóknari merki.

Tegundir virkni rafala

Aðgerðarrafstöðvar eru tæki sem notuð eru í rafeindatækni til að búa til ýmsar rafbylgjulögun, sem eru mynstur rafmerkja sem endurtaka sig með tímanum.Þessi verkfæri eru í mismunandi gerðum, hver hönnuð fyrir ákveðin verkefni.Að skilja muninn á þessum gerðum getur hjálpað þér að velja réttan fyrir það sem þú þarft að gera.

Analog aðgerðarafallar

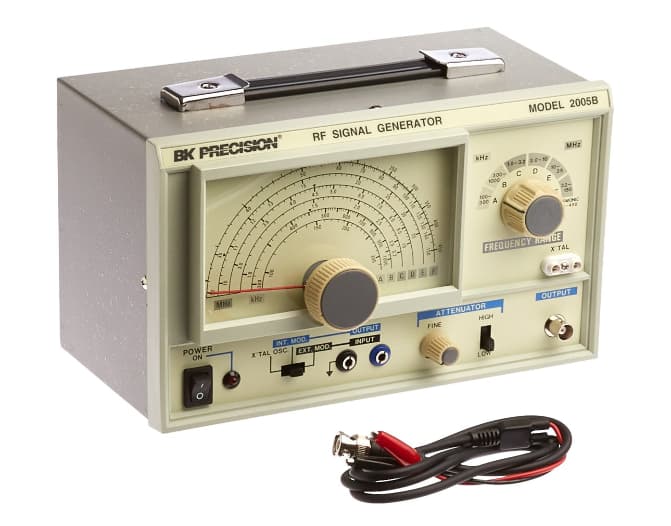

Mynd 7: Analog Function Generator

Analog aðgerðarafalar eru hefðbundin tegund, þekkt fyrir að vera einföld og ekki of dýr.Þeir búa til stöðug merki með því að nota grunn rafræna íhluti eins og rekstrar magnara eða fasa-læst lykkjur (PLL).Þessi merki innihalda venjulega grunnbylgjulög eins og sinus, ferning og þríhyrningsbylgjur.Hins vegar bjóða hliðstæður rafalar yfirleitt færri eiginleika og eru minna nákvæmir miðað við stafrænar gerðir.Þetta gerir þá að góðu vali þegar þú þarft ekki nákvæma nákvæmni en þarft samt áreiðanlegt tæki.Til dæmis virka þau vel í námsumhverfi eða fyrir einfaldar hringrásarprófanir.

Rafalar stafrænna virkni

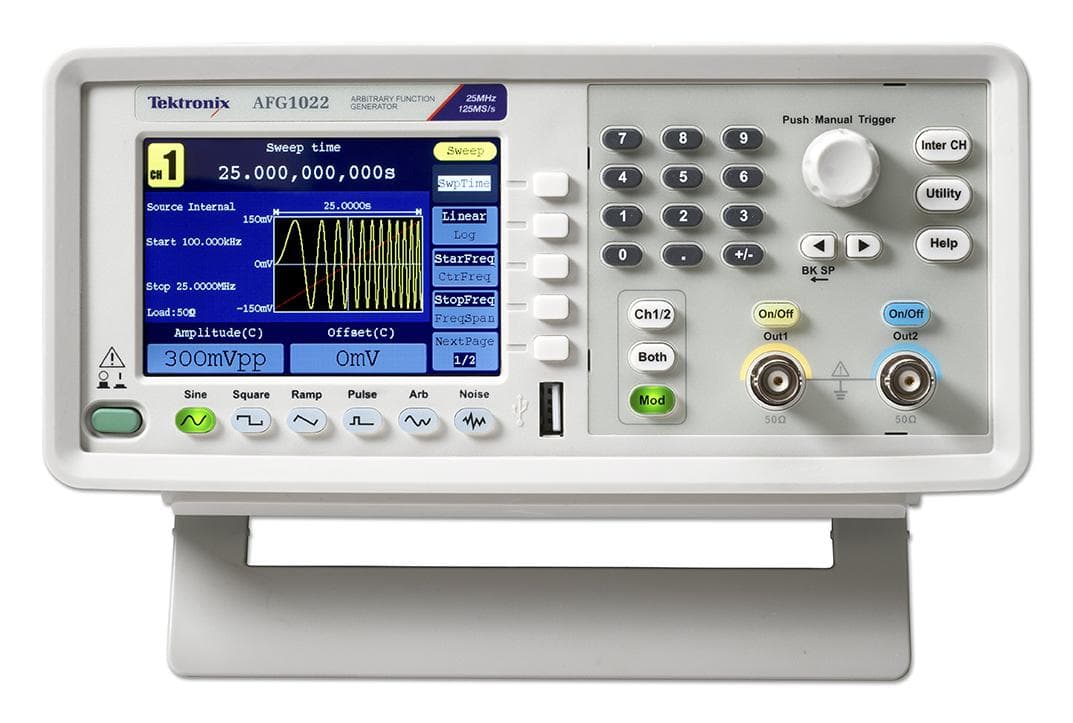

Mynd 8: Stafræn virkni rafall

Rafalar stafrænna virkni nota tækni sem kallast Direct Digital Synthesis (DDS) til að búa til bylgjulög.Þessi tækni gerir þessum rafala kleift að framleiða fjölbreytt úrval bylgjuforma með meiri nákvæmni og stöðugleika.Rafalar stafrænna virkni veita þér meiri stjórn á tíðni, amplitude og fasa merkjanna sem þeir framleiða.Vegna nákvæmni þeirra og sveigjanleika eru rafalar stafrænar aðgerðir vel henta fyrir þróaðri verkefni, svo sem rannsóknir, þróun og ítarlegar rafræna prófanir.Þeir geta búið til flóknari bylgjulög og er auðvelt að forrita og þess vegna eru þau oft notuð þegar þörf er á nákvæmri stjórn á merkiseinkennum.

Handahófskennd bylgjulögun (AWG)

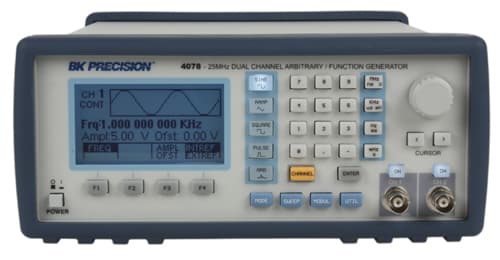

Mynd 9: handahófskennt bylgjuform rafall (AWG)

Handahófskennd bylgjuforma (AWGs) láta notendur búa til sérsniðnar bylgjuform, sem gerir þá gagnlegar fyrir sérhæfðar prófanir, sérstaklega í fjarskiptum þar sem flókin merki eru nauðsynleg.Með háþróuðum eiginleikum sem líkja eftir raunverulegum merkjum eru þau dýrmæt tæki.Að sama skapi eru aðgerðarafalar fjölhæfir og notaðir á mörgum sviðum.Í rafeindatækni rannsóknarstofum líkja þeir eftir raunverulegum skilyrðum til að prófa og leysa hringrásir, tryggja að kerfin virki rétt.Í rannsóknum og þróun prófa þeir nýja hönnun með því að búa til ýmis merki, hjálpa vörum að standa sig vel í raunverulegum atburðarásum.Á læknisfræðilegum vettvangi eru virkni rafalar fínstilla lækningatæki eins og gangráð og ómskoðunarvélar til að tryggja rétta virkni.Í bílaiðnaðinum herma þeir eftir merkjum vélar og ökutækja til að prófa stjórnunareiningar, aðstoða við að bæta afköst kerfisins og tryggja áreiðanlega notkun.

Mótunaraðferðir í virkni rafala

Breytingaraðferðir í nútíma virkni rafala gera kleift að laga bylgjulög fyrir sérstaka notkun, sérstaklega í samskiptakerfum.Þessar aðferðir breyta mismunandi þáttum bylgjulögunarinnar - svo sem stærð, hraða eða stöðu - byggð á utanaðkomandi merki, sem gerir það mögulegt að senda upplýsingar.

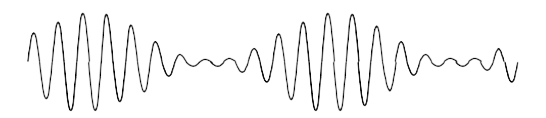

Mynd 10: Amplitude Modulation (AM) bylgjuform

Amplitude Modulation (AM) er aðferð þar sem stærð bylgjulögunar er breytt í takt við mótunarmerki.Þessi aðferð er almennt notuð í samskiptakerfum, sérstaklega í útvarpsútsendingum, þar sem styrkur merkisins endurspeglar upplýsingarnar sem sendar eru.Með því að stilla amplitude gerir AM það mögulegt að senda hljóð eða gögn yfir langar vegalengdir.Hins vegar er líklegra að það verði fyrir áhrifum af hávaða og truflunum, sem getur gert móttekið merki minna skýrt.

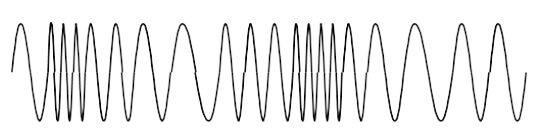

Mynd 11: Bylgjulögun tíðni (FM)

Tíðni mótun (FM) breytir hraðanum á bylgjulöguninni í samræmi við mótunarmerki.Ólíkt AM, þar sem stærðin breytist, heldur FM stærðinni sömu en færir hraðann til að umrita upplýsingar.Þessi aðferð er mikið notuð í útvarpsútsendingum, sérstaklega í FM útvarpi.Einn helsti ávinningur FM yfir AM er að það hefur minna áhrif á hávaða og truflanir, sem gerir það betra til að senda hágæða hljóðmerki.

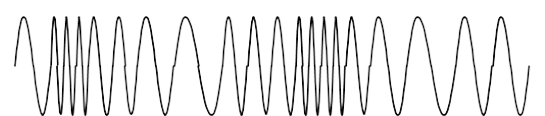

Mynd 12: Fasa mótun (PM) bylgjuform

Fasa mótun (PM) aðlagar staðsetningu bylgjulögunarinnar út frá mótunarmerkinu.Í þessu tilfelli vísar áfanginn til tímapunkta þar sem bylgjulögunin byrjar eða horn hans miðað við tilvísun.Með því að færa áfanga getur PM umritað gögn í bylgjulögunina.Þessi aðferð er oft notuð í háþróuðum samskiptakerfi eins og Wi-Fi og GSM netum, þar sem hún hjálpar til við að veita hratt og áreiðanlega gagnaflutning.PM er stundum sameinað öðrum mótunaraðferðum til að bæta árangur og skilvirkni samskiptakerfa

Tegundir aðgerða rafallsniðs

Bekk-topp hljóðfæri

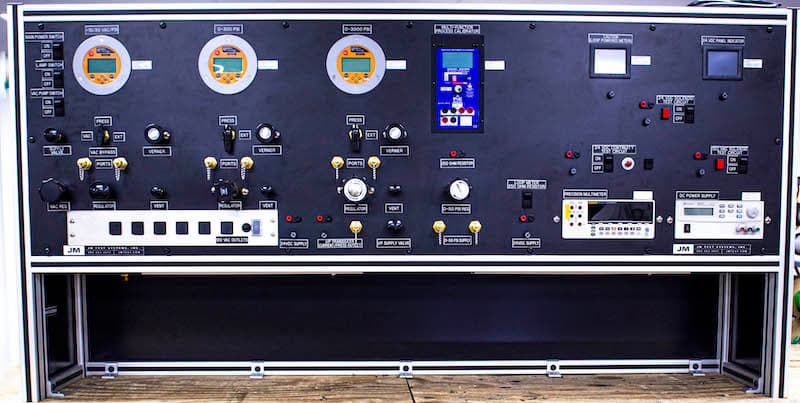

Mynd 13: Bekk-topp hljóðfæri

Bench-toppur rafalar eru sjálfstæðar einingar sem oft eru notaðar á rannsóknarstofum og þróunarsvæðum.Þeir bjóða upp á marga eiginleika, svo sem mismunandi gerðir bylgjuforms, tíðnibreytingar og amplitude aðlögun.Þessi tæki eru hönnuð með stjórntækjum sem auðvelt er að nota, þar með talið hnappar, hnappa og skjáskjái, sem gerir þau beinlínis að starfa.Þessi tæki eru áreiðanleg og nákvæm, sem gerir þau hentug bæði fyrir nám og faglegar prófanir þar sem nákvæmni er mjög mikilvæg.

Rekki byggð hljóðfæri

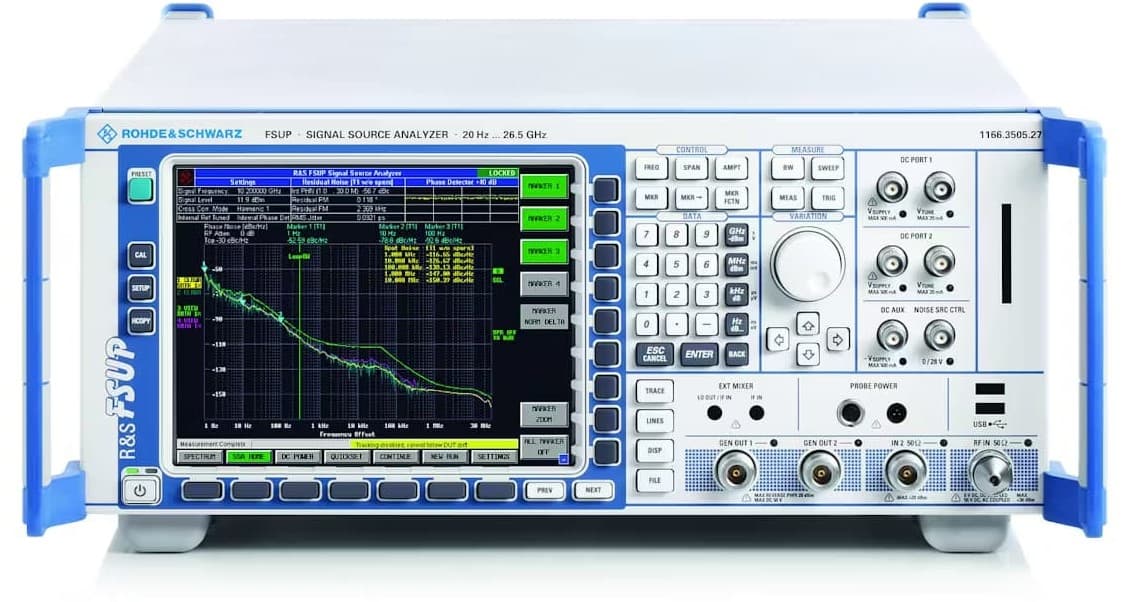

Mynd 14: Rack-undirstaða aðgerðarrafall

Rekki byggir rafalar eru mát tæki sem eru hönnuð til að vera hluti af stærri sjálfvirkum prófunarkerfum.Modular hönnun þeirra gerir þeim kleift að vera auðveldlega staflað og setja upp innan rekki, sem gerir þá sveigjanlega fyrir flóknar prófunarþarfir.Þessir rafalar eru venjulega notaðir á stöðum þar sem sparnaðarrými og getu til að stækka upp eru mikilvæg, eins og í stórum stíl iðnaðarprófun eða framleiðslugæðaeftirliti.Þeir bjóða oft upp á valkosti fjarstýringar, sem gerir þeim kleift að virka vel innan sjálfvirkra kerfa.

USB virkni rafala

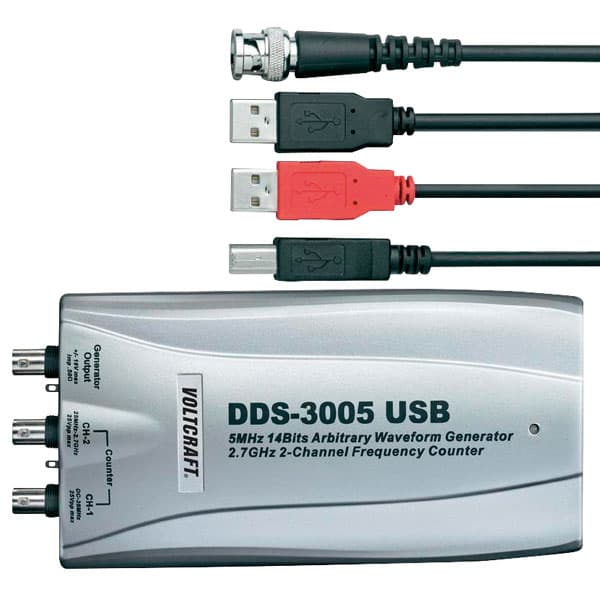

Mynd 15: USB virkni rafall

USB aðgerðarrafstöðvar eru lítil, flytjanleg tæki sem tengjast tölvu í gegnum USB tengi.Þeim er stjórnað af hugbúnaði, sem gerir notendum kleift að búa til og stilla bylgjulögin beint úr tölvum sínum.Þessir rafalar eru tilvalnir til að prófa á sviði eða aðrar aðstæður þar sem það er forgangsatriði að vera flytjanlegur og auðveldur í notkun.Jafnvel þó að þeir séu litlir, geta USB aðgerðarrafstöðvar boðið upp á margar aðgerðir, en þær eru kannski ekki eins nákvæmar eða endingargóðar og stærri, hollur einingar.

Tölvubundin aðgerðafyrirtæki

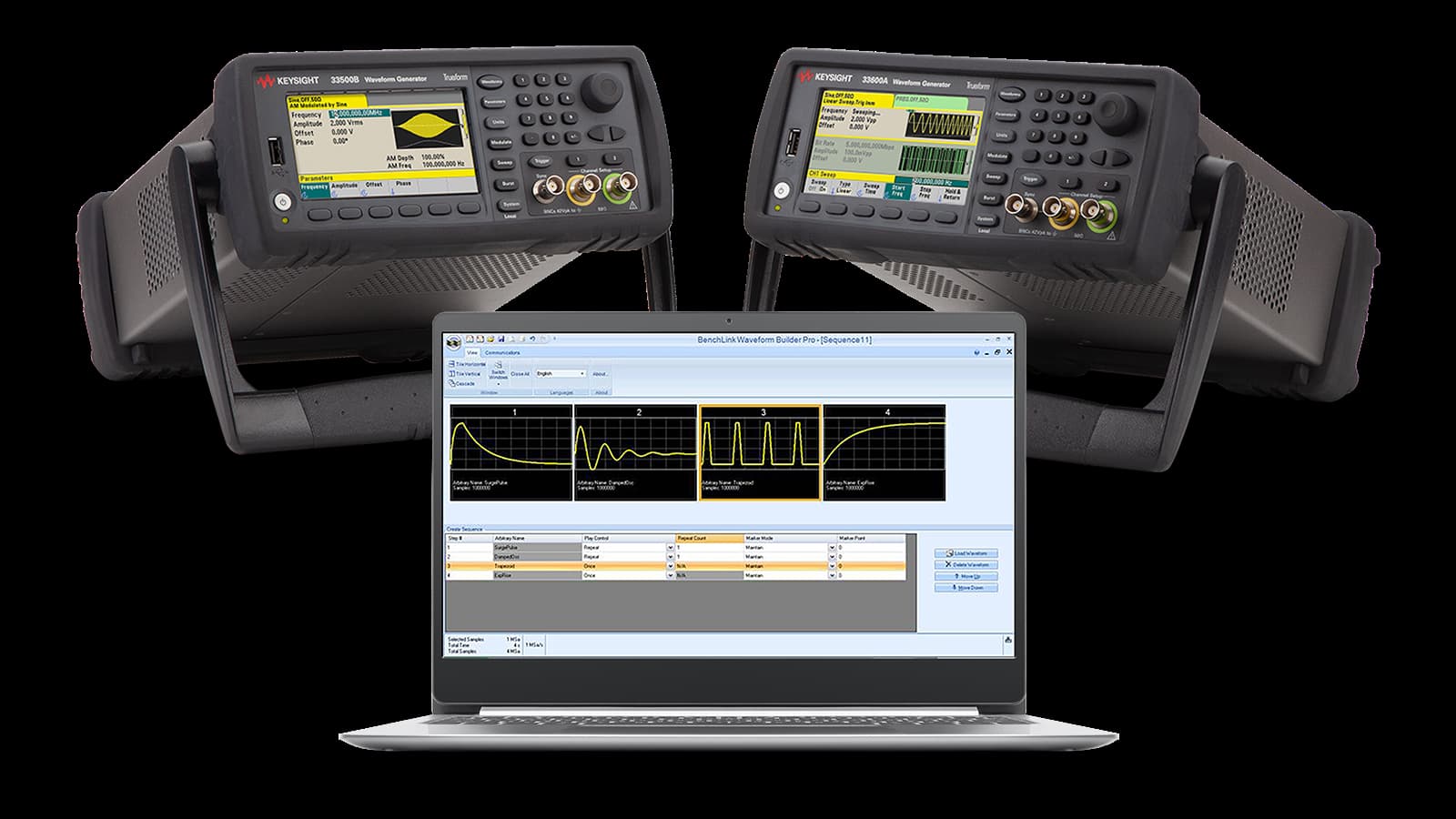

Mynd 16: Tölvubundin aðgerðarrafstöðvar

Tölvubundin aðgerðarrafstöðvar nota hugbúnað til að búa til bylgjuform með því að nota hljóðútgang tölvunnar til að búa til merkið.Þetta snið er mjög fjárhagsáætlunvænt vegna þess að það notar núverandi tölvuvélbúnað.Hins vegar er nákvæmni og afköst tölvubundinna rafala oft háð hljóðbúnaði tölvunnar, sem getur takmarkað notkun þeirra við aðstæður sem þurfa mikla nákvæmni.Þeir henta best fyrir einfalda, lágtíðni merkisframleiðslu þar sem að halda kostnaði lágum er meginmarkmiðið.

Samþætt sveiflusjávar rafalar

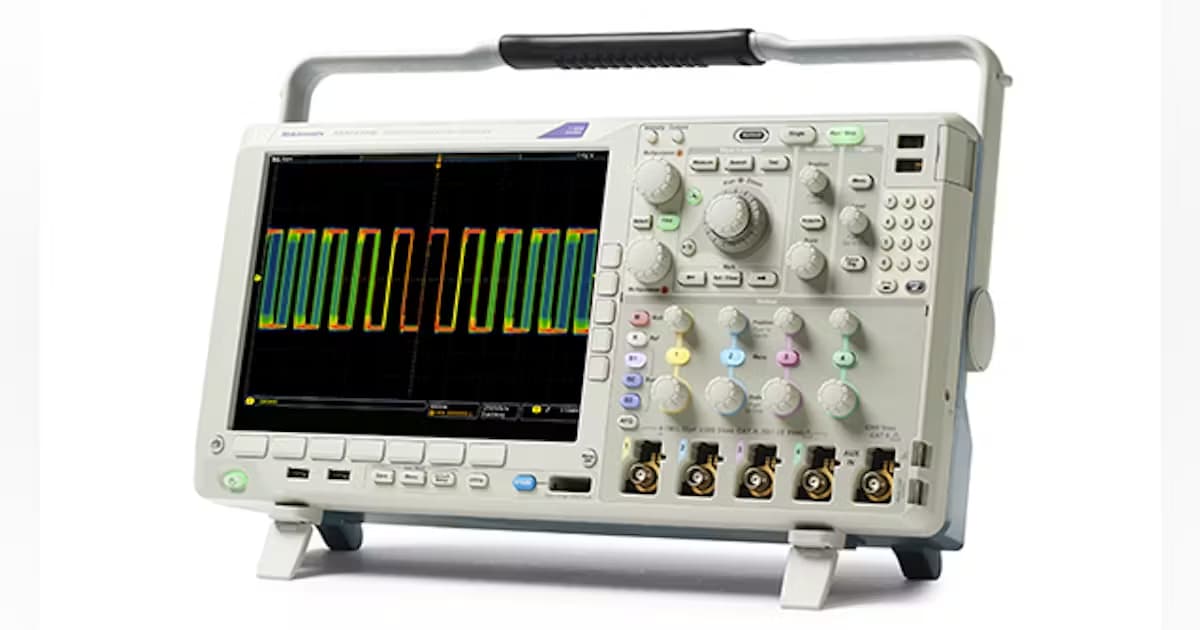

Mynd 17: sveiflusjá með innbyggðum aðgerðarafli

Sumir sveiflusóknir eru með innbyggðan rafall sem býður upp á handhæga allt í einu lausn til að búa til og greina merki.Þessi samsetning gerir notendum kleift að búa til merki og athuga það strax án þess að þurfa aðskild tæki.Þó að þetta snið sé þægilegt og sparar rými, þá er það kannski ekki upp á eins breitt úrval bylgjuforma og sjálfstæðar rafalar.Þessi samþætta tæki eru frábær til að læra og almennar prófanir þar sem auðveldar notkun og samningur hönnun er metin.

Forskriftir aðgerða rafallsins

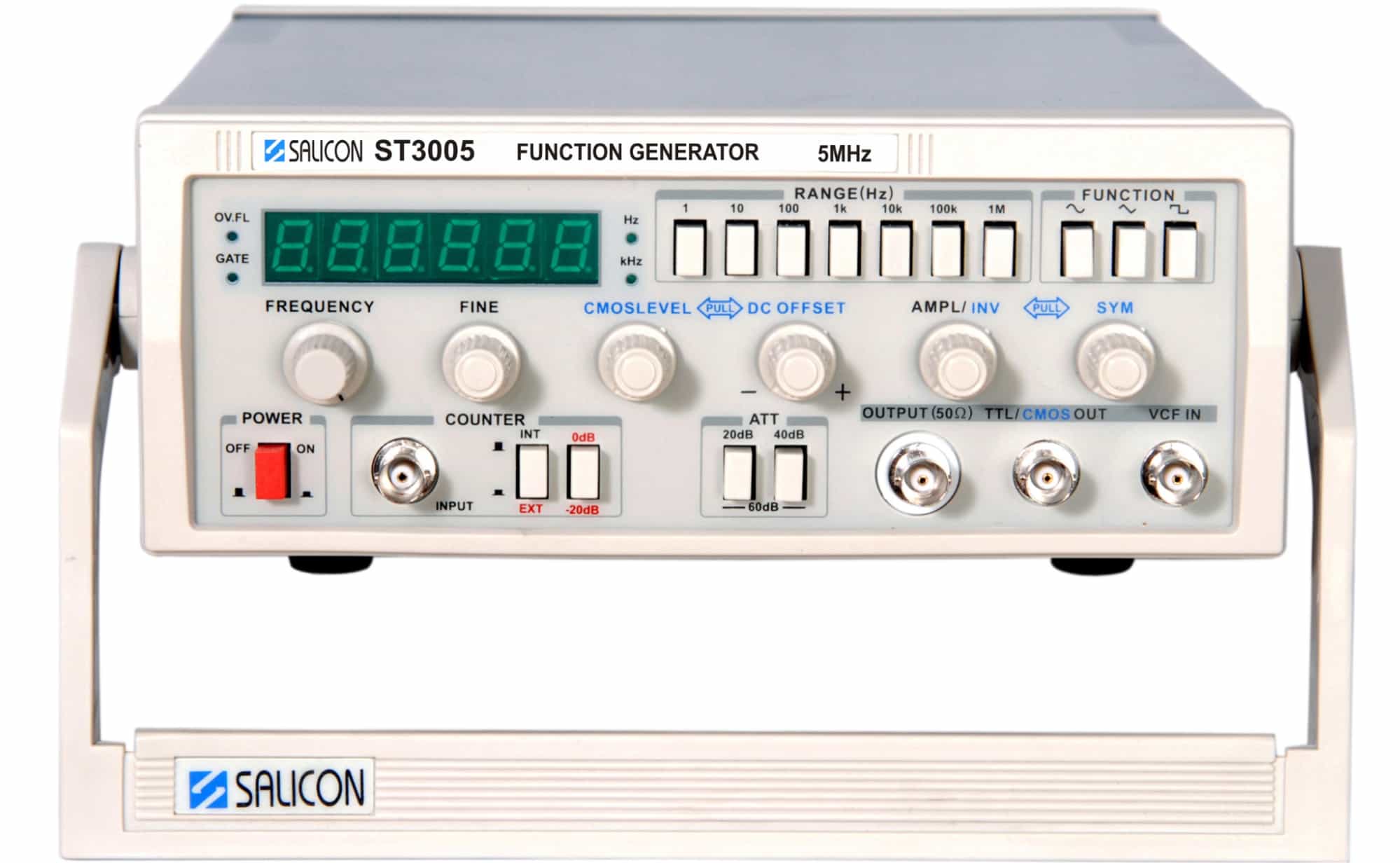

Mynd 18: Virkni rafall

Aðgerðarrafstöðvar eru tæki sem notuð eru til að búa til ýmis rafræn merki sem þarf til að prófa og þróun í rafeindatækni.Þeir koma með stjórntæki sem gera þér kleift að laga merki til að passa sérstakar kröfur verkefnisins.

Tíðni stjórnunar aðlagar hversu oft bylgjulögun endurtekur sig með tímanum.Þessi stilling hjálpar til við að passa merkið við það sem þú ert að prófa.Til dæmis gætirðu þurft hærri tíðni fyrir hratt stafrænar hringrásir eða lægri tíðni þegar þú prófar hljóðbúnað.

Val á gerð bylgjuforms gerir þér kleift að velja lögun merkisins, svo sem sinus, ferningur eða þríhyrnings öldur.Hver lögun hentar í mismunandi prófunarskyni.Sinusbylgjur hafa slétt, stöðugt lögun, sem virkar vel til að prófa hljóð- eða útvarpsbylgjur.Ferningur bylgjur, með skýrum um/slökkt á umbreytingum, eru góðar fyrir stafræna rafeindatækni, þar sem þær geta líkað eftir tvöföldum merkjum.Þríhyrndar bylgjur, sem rísa og falla jafnt, eru oft notaðar í mótum og merkisvinnsluverkefnum.

DC Offset Control gerir þér kleift að færa bylgjulögunina upp eða niður meðfram spennuásnum.Þetta þýðir að þú getur stillt merkið svo það miðist ekki um núll volt heldur færst af ákveðnu magni.Þetta er gagnlegt þegar þú þarft að líkja eftir raunverulegum aðstæðum sem fela í sér stöðugt spennustig, svo sem í hliðstæðum hringrásum þar sem stöðug spenna (DC hlutdrægni) er til staðar.

Stjórnun skylduferils breytir því hve lengi bylgjulögunin helst í „á“ ástandi miðað við „slökkt“ ástand í hverri lotu.Þessi stilling er sérstaklega gagnleg þegar búið er til ferningur eða púlsbylgjur.Til dæmis, í púlsbreidd mótun (PWM) verkefnum, aðgreinir að breyta skylduhringnum hve lengi merkið helst hátt, sem getur stjórnað aflinu sem afhent er í tæki.Þetta er sérstaklega gagnlegt í forritum eins og mótorstýringu, þar sem aðlögun skylduhringsins getur stjórnað hraða og krafti mótors.

Niðurstaða

Aðgerðarrafstöðvar eru gagnleg tæki í rafeindatækni og bjóða upp á ýmsa eiginleika sem henta mismunandi prófunar- og þróunarverkefnum.Frá grunn sinusbylgjunni til flóknari sérsniðinna bylgjuforma hjálpa þessi tæki verkfræðinga og tæknimenn að líkja eftir raunverulegum aðstæðum og tryggja að hringrásir virki rétt við mismunandi aðstæður.Með því að skilja mismunandi gerðir af virkni rafala - hvort sem er á hliðstæðum, stafrænum eða þeim sem búa til sérsniðnar bylgjuform - og sérstaka eiginleika þeirra, geturðu valið rétt tæki fyrir starf þitt, sem leiðir til áreiðanlegri og skilvirkari hönnunar.Þegar tæknin heldur áfram að komast áfram mun hlutverk virkni rafala í rannsóknum, þróun og gæðaeftirliti aðeins vaxa, sem gerir þá að dýrmætu tæki í verkfærasett sem er í rafeindatækni.

Algengar spurningar [FAQ]

1. Hver eru aðgerðir rafallsins?

Aðalverk rafallsins er að breyta vélrænni orku í raforku.Það gerir þetta með því að snúast spólu innan segulsviðs, sem býr til rafstraum.Síðan er hægt að nota rafmagnið sem framleitt er til að knýja tæki, vélar eða geyma til síðari notkunar.Rafalar eru oft notaðir þar sem enginn aðgangur er að aðal aflgjafa eða meðan á rafmagnsleysi stendur.

2. Hver er merking rafallvirkni?

Í forritun er rafallaðgerð sérstök gerð af aðgerð sem gerir þér kleift að framleiða og skila mörgum gildum í einu, frekar en allt í einu.Þetta er gagnlegt þegar þú þarft að búa til röð af gildum eða hlutum á þann hátt sem sparar minni og vinnsluorku, sérstaklega þegar þú tekur á miklu magni gagna.

3. Hver er hlutverk einfaldrar rafalls?

Virkni einfaldrar rafalls er að búa til raforku úr vélrænni orku.Það virkar með því að færa vírspólu inni í segulsvið, sem býr til rafstraum.Einfaldir rafalar eru oft notaðir við smáframleiðslu í litlum mæli.

4. Hver er hlutverk hvers rafalls?

Sama tegund, hver rafall þjónar sömu grunnaðgerð: að breyta vélrænni orku í raforku.Þessi umbreyting gerir rafala kleift að veita rafkerfum, tækjum og ristum kraft.

5. Hvernig á að nota aðgerð rafall skref fyrir skref?

Til að nota aðgerðarrafstöð skaltu fyrst tengja framleiðsla skautanna við inntak hringrásarinnar eða tækisins sem þú vilt prófa.Kveiktu síðan á aðgerðarrafstöðinni.Næst skaltu velja þá tegund bylgjuforms sem þú vilt (eins og sinus, ferningur eða þríhyrningur) og stilltu tíðnina til að passa við það sem þú þarft.Stilltu amplitude til að stjórna spennustigi merkisins og settu DC offset.Að lokum skaltu byrja rafallinn til að byrja að senda bylgjulögunina í hringrásina þína og fylgjast með niðurstöðunum með sveiflusjá eða öðru mælitæki.
