Hvernig smáir knýja CPU: Virkni, þróun og framtíðartækni?

Þú munt læra hvernig þeir eru notaðir í mismunandi hlutum CPU, hvernig fjöldi smára hefur vaxið með tímanum, vandamálin sem fylgja því að nota svo mörg þeirra og nýju tegundir smára sem eru þróaðar fyrir framtíðar tölvur.

Vörulisti

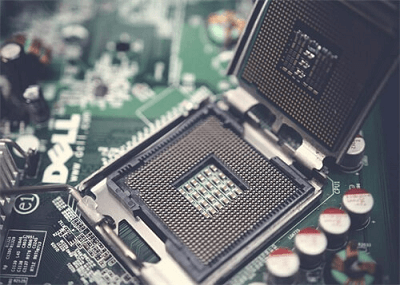

Mynd 1. Transistor í CPU

Hvaða smári gera í CPU?

Transistors eru grunnþættirnir sem gera stafræna tölvu mögulega.Í nútíma örgjörvum, sérstaklega örgjörvum, virka þeir sem mjög hratt skiptir sem stjórna því hvernig straumur rennur í gegnum hringrás.Þessi rofi á og af og utan táknar tvöfalt gildi, 1s og 0s sem mynda tungumál tölvu.Áður en smári voru notaðir voru lofttæmisrör en þær voru stórar, hægar og neyttu of mikils krafts.Transistors breyttu öllu.

Í dag notar örgjörva að mestu gerð tegund sem kallast MOSFET (málm-oxíð-blóðleiðandi sviði-áhrif smári), sem er duglegur jafnvel við stærðir nanometer.MOSFETS eru í tvennu tagi: NMO og PMOS.

• NMOS kveikir á þegar jákvæð spenna er beitt við hliðið, sem gerir straumnum kleift.

Mynd 2. NMOS skýringarmynd

• PMOS virkar á gagnstæða, það virkjar með litla eða neikvæða hliðspennu.Margir sameinast báðum í CMOS hringrás, sem eru mjög duglegir vegna þess að þeir nota aðeins afl þegar skipta um ríki.Þessi gæði gera þau tilvalin fyrir háhraða, háþéttni vinnslu.

Mynd 3. PMOS skýringarmynd

Transistors í CPU arkitektúr

Sérhver hluti CPU, eins og tölur rökfræðieiningin (ALU), stjórnunareiningin (Cu), skrár og innri tengingar, er byggð úr hringrásum úr smári.Þegar CPU fær leiðbeiningar sjá smáir um það frá upphafi til enda: afkóðun leiðbeiningarinnar, senda stjórnmerki, fá rétt gögn, gera útreikninginn og geyma niðurstöðuna.Allt þetta gerist á milljarði úr sekúndu.Logic Gates (úr smári) ákveða hvað eigi að gera út frá inntaksmerkjum, en aðrar smára hringrásir (eins og flip-flops) halda í gögn í stuttan tíma.

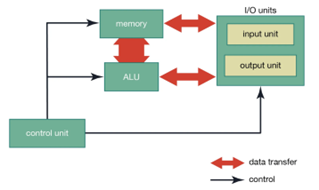

Mynd 4. Blokk skýringarmynd af CPU arkitektúr

Transistors í Alu (tölur rökfræðieining)

ALU meðhöndlar tölur og rökfræðiaðgerðir eins og viðbót, frádráttur, samanburður og bitvisi rökfræði.Þessar aðgerðir eru framkvæmdar af rökfræðihliðum (og, eða, xor osfrv.), Sem eru smíðaðir úr hópum smára.

Sem dæmi má nefna að fullur adder, sem notuð er við tvöfaldan viðbót, samanstendur af tugum smára og er endurtekin margoft yfir ALU til að takast á við 32-bita eða 64 bita aðföng samtímis.Margir fínstilla þetta fyrirkomulag með tækni eins og Carch-Lookahead rökfræði til að draga úr töfum og bæta afköst.Þar sem ALU er einn af þeim þáttum sem oftast eru aðgengilegir í útreikningsþungum vinnuálagi, fer árangur þess af því hve vel smári uppsetning hans lágmarkar leynd og orku notkun.

Smári í stjórnunareiningunni (Cu)

Stjórnareiningin er ábyrg fyrir stjórnun kennsluflæðis inni í CPU.Það afkóðar leiðbeiningar og sendir merki til hægri hluta örgjörva til að framkvæma þau.Þessum aðgerðum er stjórnað af netum smára sem raðað er í rökstýringu.

Tímasetning er mjög mikilvæg.Flip-flops sem byggir á smári framleiða samstillt klukkumerki sem halda öllu í skrefi.Eftir því sem örgjörvar verða lengra komin með tækni eins og leiðslur og framkvæmd utan pöntunar, verður stjórnunarrökfræði flóknari.Það verður að takast á við eiginleika eins og greinarspá og villu uppgötvun, sem eru háð nákvæmri, áreiðanlegri hegðun smára.

Smári í skrám og skyndiminni

Skrár hafa gögn tímabundið við vinnslu.Þeir eru smíðaðir úr flip-flops, sem hvor um sig innihalda nokkra smára.Þessar bista hringrásir halda svolítið af gögnum stöðugum þar til nýtt gildi kemur í stað þess.Þetta gerir skrár tilvalnar fyrir skjótan aðgang að oft notuðum gögnum eða leiðbeiningum.

Skyndiminni, sérstaklega L1 og L2, er smíðað með SRAM (Static Ram), þar sem hver hluti er geymdur með sex smári.Þessa smára verður að stilla vandlega til jafnvægishraða, orku notkun og viðnám gegn truflunum.Jafnvel minniháttar afbrigði í spennu eða leka milli milljarða smára geta valdið töfum eða spillingu gagna.Þess vegna eru gæði smára eru mikilvæg fyrir bæði hraða og stöðugleika.

Þróun smára talna í örgjörva

CPU Líkan	Losun Ár	Smári Telja	Ferli Hnútur	Lýsing
Intel 4004	1971	2.300	10 µm	Fyrsta Auglýsing örgjörvi
Intel 8086	1978	29.000	3 µm	Grundvöllur fyrir x86 arkitektúr
Intel Pentium	1993	3.1 milljón	800 nm	Superscalar Arkitektúr
Intel Core i7-920	2008	731 milljón	45 nm	Kynnt Nehalem Microarchitecture
Amd Ryzen 9 5950X	2020	4.15 milljarður	7 nm	16 kjarna CPU neytenda
Amd Threadripper 3990x	2020	39.5 milljarður	7 NM (Multi-Chiplet)	64 kjarna HEDT örgjörva
Apple M1 Ultra	2022	114 milljarður	5 nm	High smáatriði fjöldi með flís samtengingu

Af hverju fleiri smárar þýða betri árangur?

Á grunnstigi þjónar hver smári í CPU sem tvöfaldur rofi.Það getur verið annað hvort ON eða slökkt, sem er 1 eða 0 í tvöfaldri kóða.Transistors eru sameinuð til að búa til rökfræðihlið, sem aftur mynda hringrásir sem framkvæma útreikninga, geyma gögn og taka ákvarðanir.Að fjölga smári í örgjörva opnar nokkra frammistöðu:

• Flóknari hringrás: Með fleiri smári geta þeir hannað flóknari vinnslueiningar.Til dæmis geta þeir bætt við viðbótarkjarna, bætt spáeiningar útibúanna og samþætt stærri tölur til að meðhöndla flóknar leiðbeiningar á skilvirkari hátt.

• Meiri samhliða: Stærri smári fjárhagsáætlun gerir kleift að fleiri framkvæmdareiningar starfa samtímis.Þetta þýðir að CPU getur afgreitt margar leiðbeiningar eða þræði á sama tíma, sem eykur fjölverkavinnslu og samsíða tölvuafköst.

• Stærri skyndiminni: Fleiri smárar gera kleift að taka stærri og fullkomnara skyndiminni.Stærri skyndiminni hjálpar til við að geyma oft aðgang að gögnum nær örgjörvanum, draga úr leynd og bæta afköst með því að forðast hægari aðalminnisaðgang.

• Aukin valdastjórnun: Auka smára leyfa samþættingu fínkornaðra rafstýringarrásir.Þessar hringrásir geta lokað óvirkum hlutum CPU eða aðlagað spennu og tíðni byggða á vinnuálagi, bætt orkunýtni án þess að fórna afköstum.

• Sameining á flís: Viðbótar smára styður samþættingu áður aðskildra íhluta eins og minni stýringar, grafíkeininga og AI eldsneytisgjöf, beint á CPU-deyjuna.Þetta dregur úr seinkun á samskiptum og eykur árangur fyrir sérstakt vinnuálag.

Hvernig CPU vinnur gögn?

CPU sinnir verkefnum með því að fylgja kerfisbundinni röð sem kallast Fetch-Decode-Execute hringrásin.Á hverjum áfanga þessarar lykkju starfa óteljandi smári saman til að stjórna stjórnunarmerkjum, vakta rökfræði og framkvæma útreikninga.Þessir örsmáu rofar gera CPU mögulegt að ljúka aðgerðum með ótrúlegum hraða og nákvæmni.

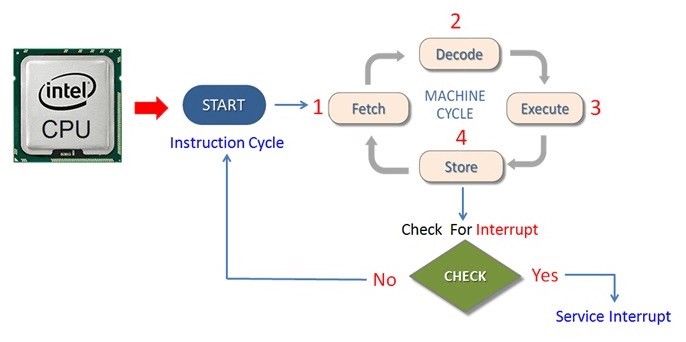

Mynd 5. Skýringarmynd af fetch-decode-framleiddu hringrásinni

1. Sæktu

Hringrásin hefst þegar stjórnunareiningin safnar næstu leiðbeiningum úr minni.Þessi kennsla er búsett á þeim stað sem tilgreindur er af forritateljunni (PC), sem fylgist með núverandi stöðu CPU í kennslustraumnum.Leiðbeiningarnar eru síðan fluttar í Leiðbeiningarskrána (IR) til frekari vinnslu.Transistors innan minni- og stjórnrásanna virka eins og rofar og magnara, sem gerir kleift að sækja leiðbeiningarnar fljótt og áreiðanlegar.

2. Afkóða

Þegar þeim er sótt er leiðbeiningin send til leiðbeiningafyrirtækisins, sem þýðir tvöfaldur opcode og ákvarðar hvaða notkun CPU ætti að framkvæma eins og að framkvæma tölur, rökfræði, flytja gögn eða breyta stjórnflæði.Transistors í samanburðareiningunni virkja viðeigandi innri leiðir, sem gerir íhlutum eins og skrám, rútur og rökfræðiblokkum kleift að bregðast við í samræmi við það.Allt þetta afkóðunarferli byggir á smára netkerfum og rökfræðihliðum sem búa til nauðsynleg stjórnmerki.

3. Framkvæmdu

Á framkvæmdastigi framkvæmir CPU aðgerðina sem tilgreind er.Fyrir útreikninga meðhöndlar tölur rökfræðieiningin (ALU) verkið.ALU byggir úr lögum af rökfræðihliðum og smári og sinnir verkefnum eins og viðbót, frádrætti, rökréttum samanburði og bitvisvirkni (t.d., og, eða, xor).Inntaksgögn frá skrám, tafarlausum gildum eða minni eru flutt í gegnum þessar smára hringrásir með nákvæmri tímasetningu, sem gerir kleift að hraða og skilvirka framkvæmd.

4. verslun

Eftir aðgerðina er niðurstaðan vistuð annað hvort í skrá eða í minni.Enn og aftur eru smárar mikilvægir til að beina gagnaflæði og geyma niðurstöðuna án villna.Íhlutir eins og flip-flops og SRAM frumur eru háðir smári ríkjum til að halda á áreiðanlegan hátt tvöfaldar upplýsingar og tryggja að framleiðslunni sé haldið nákvæmlega fyrir næstu skref.

5. Hækkun

Að lokum er forritstelpurinn uppfærður til að undirbúa sig fyrir næstu kennslu.Í einföldum röð felur þetta í sér að auka heimilisfangið með föstu gildi.Í tilvikum sem varða stökk eða útibú er tölvunni endurúthlutað nýju heimilisfangi sem byggist á niðurstöðum kennslu.Þessum uppfærslum er stjórnað af stjórnunarrökfræði úr smári, sem meta skilyrði og búa til merki til að leiðbeina flæði áætlunarinnar.

Transistor áskoranir í nútíma CPU hönnun

• Leka og aflrennsli

Örlítill smári getur lekið straumi jafnvel þegar slökkt er á, aðallega vegna skammtaáhrifa.Þessi aðgerðalaus leki eykur orkunotkun.Til að draga úr sóun á orku skaltu nota tækni eins og rafmagnshlið (slökkva á ónotuðum hlutum), DVFS (aðlaga spennu og tíðni) og klukkuhlið (gera hlé á óvirkum hringrásum).

• Hitamyndun

Þétt pakkaðir smárar búa til staðbundna heitar blettir.Án árangursríkrar kælingar geta þetta hægt á frammistöðu eða valdið varanlegu tjóni.Nútíma örgjörva streymir þetta með hitastigskynjara, sjálfvirkum inngjöf og kælikerfi eins og hitaspírarar, gufuhólf eða fljótandi kælingu.

• Öldrun

Transistors brotnar niður í gegnum árin vegna áhrifa eins og málmflutninga og sundurliðun einangrunar.Þessi öldrun getur dregið úr afköstum eða valdið mistökum.Byggja upp öryggismörk og innleiða villuleiðréttingarkerfi til að tryggja áreiðanlega langtíma notkun.

• Hægari samtengingar

Þó að smáir haldi áfram að minnka, þá stækka vírin sem tengja þá ekki niður.Þessar samtengingar standast rafmagnsflæði og kynna töf á merkjum.Hægt er að draga úr þessari hægagang með því að endurskipuleggja merkisleiðir og setja inn stuðpúða til að flýta fyrir samskiptum.

• Lithography og framleiðslumörk

Hefðbundin ljósritun á í erfiðleikum með að skilgreina eiginleika sem eru minni en ljósið sem það notar, sem veldur röskun og göllum.Mikil útfjólublá (EUV) lithography hjálpar til við að leysa þetta, en það er dýrt og tæknilega krefjandi og rekur framleiðslukostnað.

• Jafnvægishraði, kraftur og hiti

Örgjörva verður að skila hraða án þess að neyta of mikils afls eða ofhitnun, erfið viðskipti, sérstaklega í farsíma- og gagnaverum.Nýjungar eins og Dark Silicon (slökkt á ónotuðum svæðum), Adiabatic Computing (Low-Energy Logic) og vélbúnaðarhröðun bæta orkunýtni meðan varðveita afköst.

Advanced Transistor Technologies

Þegar hefðbundnir flatir (planar) smárar ná líkamlegum mörkum sínum er verið að þróa ný og þróaðri hönnun.Þessar nýju tegundir smára hjálpa til við að gera flísar hraðari, minni og skilvirkari.

Finfets

Finfets eru ein mest notuð háþróaða smári hönnun í dag.Í stað þess að vera flatir eins og eldri smáir, hafa finfets þunnt lóðrétta uppbyggingu í laginu eins og fin sem festist út af yfirborði flísarinnar.Hlutinn sem stjórnar rafstraumnum, kallaður hliðið, vefur um þennan ugg á þremur hliðum.Þessi umbúðir uppbygging veitir hliðinu meiri stjórn á rafmagni, sem hjálpar til við að draga úr óæskilegum leka og gerir smári áreiðanlegri.Vegna betri árangurs þeirra og minni orkunotkunar eru Finfets nú notaðir í mörgum snjallsímum, fartölvum og öðrum nútíma rafeindatækni.Þeir birtust fyrst í 22nm flísartækni og hafa verið í stigstærð í enn smærri stærðir.

GATE-ALL-AROUN (GAA) smári

GAA smárar eru bætt útgáfa af Finfets.Þó að Finfets vefi hliðinu um þrjár hliðar rásarinnar, fara GAA smárar einu skrefi lengra: hliðið umlykur rásina alveg á öllum hliðum.Þessi „allsherjar“ stjórnun gerir það enn auðveldara að stjórna rafmagni og draga úr aflstapi.GAA smárar nota oft hönnun sem kallast „nanosheets“ eða „nanowires“, þar sem rásinni er skipt í þunn lög eða vír og hliðið umbúðir um hvern og einn.Þetta gerir kleift að fínstilla frammistöðu og kraftnotkun nánar en nokkru sinni fyrr.Búist er við að GAA tækni verði lykilatriði í flísum smíðaðir með 3-nanómetri og minni ferlum, sem gerir framtíðartæki hraðari og orkunýtnari.

Kolefnis nanotube og grafen smári

Kolefni nanotubes eru örsmáir strokkar úr kolefnisatómum, með ótrúlegum raf- og hitauppstreymi.Þeir geta kveikt og slökkt hraðar en kísil og hægt er að gera það mun minni, sem gerir kleift að fá fleiri smára að passa í sama rými.Grafen er ofurþunnt kolefnisblað, aðeins eitt atóm þykkt.Það er ákaflega sterkt, sveigjanlegt og stýrir rafmagni mjög duglegur.Þessi efni gætu leitt til hraðari, smærri og kaldari flísar.Hins vegar er það mjög erfitt að byggja smára með nanotubes eða grafen vegna þess að framleiðsluferlið þarf að vera mjög nákvæmt.Jafnvel minnstu mistökin geta eyðilagt örlítið mannvirki.

Skammtafræðir

Skammta smári virka mjög öðruvísi en hefðbundin.Í stað þess að nota reglulega rafmagnsbita sem eru annað hvort 0 eða 1 nota þeir qubits, skammtabita sem geta verið 0, 1, eða báðir á sama tíma þökk sé undarlegri eign sem kallast Superposition.Einnig er hægt að flækja þá, sem þýðir að ástand eins kvans getur verið háð ástandi annars, sama hversu langt þau eru í sundur.Vegna þessa geta skammtastærðir afgreitt mikið magn af upplýsingum samhliða, eitthvað sem venjulegar tölvur geta ekki gert.Þetta gerir þau fullkomin fyrir verkefni eins og að brjóta dulkóðun, líkja eftir sameindum eða leysa flókin stærðfræðileg vandamál.

Neuromorphic smára

Neuromorphic smára er hannað til að haga sér eins og taugafrumur og synapses.Í heilanum senda taugafrumur merki hvert við annað yfir pínulitlum eyður sem kallast synapses.Neuromorphic smáir reyna að afrita þessa hegðun með rafrænum íhlutum.Þessir smárar eru notaðir við taugafræðilega tölvunarfræði, sem er ný tegund tölvu sem miðar að því að meðhöndla verkefni sem fela í sér nám, viðurkenningu á mynstri og ákvarðanatöku.Til dæmis er hægt að nota taugafræðilega flís í gervigreindarkerfi sem þekkja myndir, vinna úr tali eða læra af gögnum í tíma.

Niðurstaða

Transistors gera allt í CPU verki.Þeir kveikja fljótt og slökkva til að hjálpa tölvunni að gera stærðfræði, taka ákvarðanir og flytja gögn.Eftir því sem fleiri smári er bætt við franskar verða örgjörva hraðari og öflugri en þeir nota líka meiri orku og verða heitari.Til að laga þessi vandamál skaltu nota nýja hönnun eins og Finfets og GAA og jafnvel prófa ný efni eins og kolefnis nanotubes og grafen.Sumir nýir smárar eru jafnvel gerðir til að starfa eins og heilafrumur.Þessar breytingar hjálpa tölvum að vera hratt, dugleg og tilbúin fyrir framtíðaráskoranir.
