Segulsvið afkóða: meginreglur, mælingar og hagnýt notkun

Segulsvið og samskipti þeirra við efni og rafstrauma eru megin hluti eðlisfræði.Þeir hafa marga notkun í tækni, læknisfræði og daglegu lífi.Að rannsaka langsum og hringlaga segulsvið hjálpar til við að skýra segulhegðun við mismunandi aðstæður, allt frá prófunarefni án skemmda á að skoða holur hluti.Aðferðir eins og segulmagnaðir, rafsegulmyndir og einfaldir áttavita hjálpa okkur að mæla og nota segulsvið einmitt í bæði vísindum og iðnaði.Að skilja hvernig segulsvið vinna í kringum leiðara, segulloka og vafninga best til að hanna skilvirkar rafrásir og segulmagnaðir tæki.Meginreglur eins og inductance og hægri reglan eru dýrmæt fyrir nýstárlegar forrit, allt frá Hafrannsóknastofnuninni til agna eldsneytisgjöf.Þessi grein kannar áhrif segulsviða, hvernig á að mæla þau, hegðun þeirra í kringum leiðara og vafninga og hvernig á að búa til og auka segulsvið til hagnýtra nota.

Vörulisti

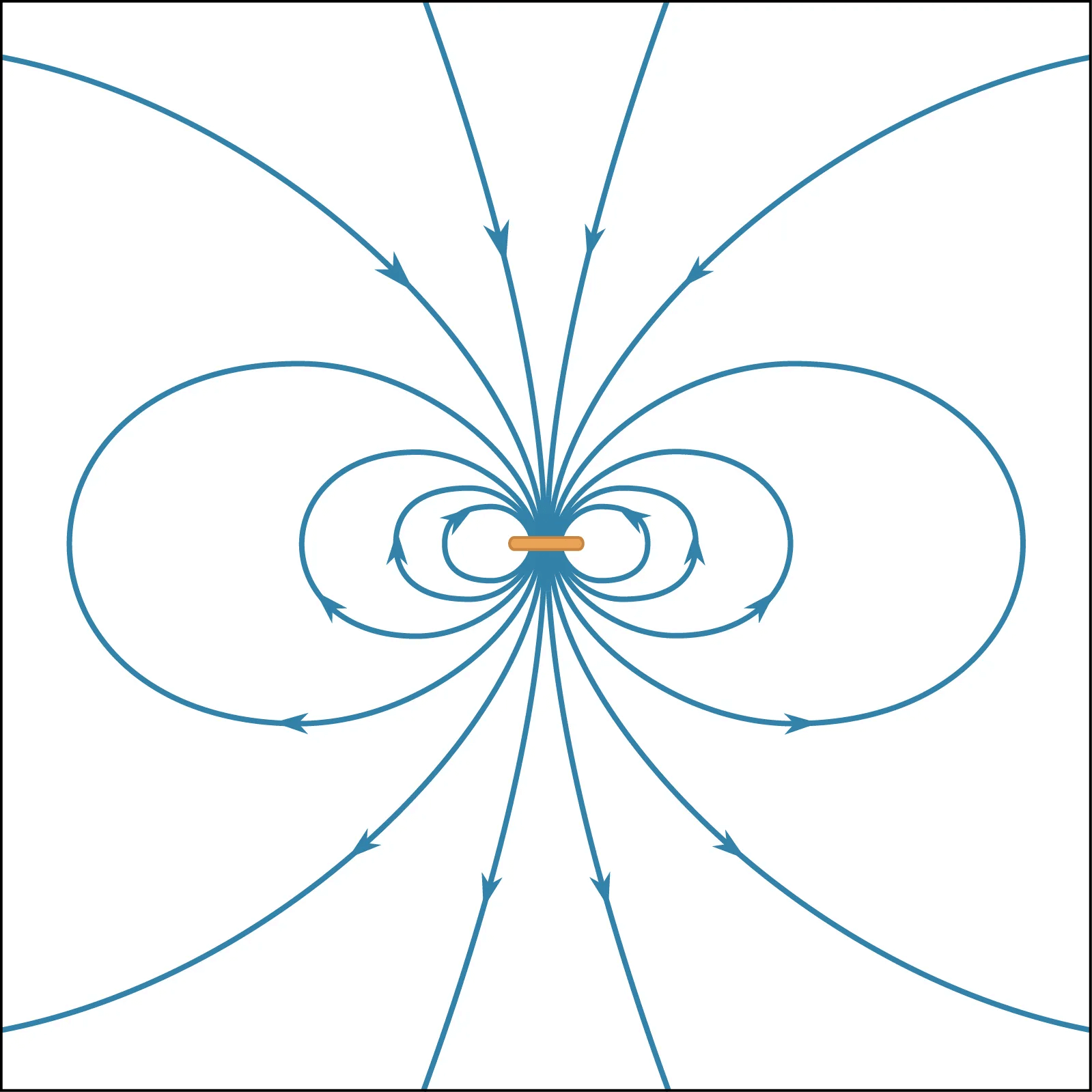

Mynd 1: Segulsviðslínur stang segull

Hvað er segulsvið?

Segulsvið er ósýnilegt svæði umhverfis segull þar sem það beitir krafti á öðrum seglum eða ferromagnetic efni eins og járni.Þrátt fyrir að við sjáum ekki sviðið er nærvera hans áberandi með áhrifum hans, svo sem aðlögun járnfráninga eða sveigju áttavita nálar.Þessi reitur gerir seglum kleift að laða að eða hrinda öðrum seglum og ferromagnetic efni.

Mynd 2: Uppsprettur segulsviða

Segulsvið myndast þegar rafhleðsla hreyfist.Þessi meginregla, fyrst mótað af André-Marie Ampère, segir að rafstraumar búi til segulsvið.Rafeindir, í gegnum snúning sinn og sporbraut um atómkjarna eða fara í gegnum vír, framleiða þessa reiti.Snúningur og svigrúm til rafeinda ræður stefnu og styrk segulsviðanna.Þegar rafstraumur fer í gegnum leiðara skapar það segulsvið sem hefur áhrif á styrk og stefnu straumsins.Varanleg segull, eins og bar segull úr járni, mynda sterk, stöðug segulsvið vegna samræmingar sameinda þeirra.Þegar leiðari er nálægt segli hefur segulsviðið samskipti við hreyfanlegar hleðslur í leiðaranum, örvar straum og býr til sitt eigið segulsvið.Þessi samskipti geta leitt til aðlaðandi eða fráhrindandi krafta.

Eiginleikar segulsviðs

Segulsvið hafa mismunandi eiginleika: styrkur, stefnu og pólun.

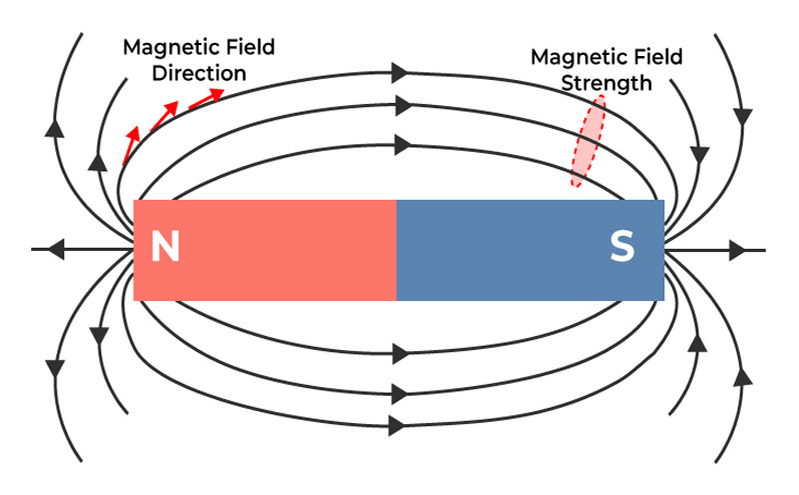

Mynd 3: Styrkur segulsviðs

Styrkur segulsviðs

Styrkur segulsviðs, eða segulstreymisþéttleika, veltur fyrst og fremst á straumnum sem flæðir í gegnum leiðarann ​​sem framleiddi hann.Hærri straumur leiðir til sterkari segulsviðs.Segulsviðslínur tákna sjónrænt styrk svæðisins;Þeir eru þéttari á sterkari reitum og dreifast meira á veikari reitum.Sýnt er skýrt fram á þetta samband í segulloka þar sem fjölgun spólu snýr eykur segulsviðið.Milliverkanir milli margra segulsviða geta annað hvort styrkt eða veikt styrkleika þeirra, allt eftir stefnumörkun þeirra.Styrkur segulsviðs minnkar með fjarlægð frá uppruna sínum og sýnir öfug tengsl milli svæðisstyrks og fjarlægðar.

Segulsviðsstefna

Stefna segulsviðs er slóðin sem Norðurpólinn myndi fylgja ef hann er settur innan akursins.Kraftlínur sjá þessa braut.Áttaviti er hagnýtt tæki til að ákvarða stefnu reitsins, þar sem nálin er í takt við segulsviðið.Einnig er hægt að álykta um stefnu svæðisins út frá áhrifum þess á flutningshleðslur;Hleðsla sem fer í gegnum segulsvið upplifir kraft sem er hornrétt á bæði stefnu svæðisins og hreyfingu hans og hjálpar til við að ákvarða stefnu svæðisins.

Mynd 4: Stefna áttavita örvarinnar Sama og stefna segulsviðsins

Segulsviðs pólun

Skilningur á segulmagni treystir mjög á pólun.Allir segull hafa tvo staura, svipað og jákvæðir og neikvæðir hleðslur í rafmagni.Þessir staurar eru kallaðir Norður- og Suður -staurarnir.Þessi nafngift endurspeglar landfræðilega staura jarðar, þó athyglisvert, norður segulstöng jarðarinnar er nálægt landfræðilegri Suðurpól og öfugt.Þetta sýnir flókna tengingu milli segulmagnaðir og landfræðilegra fyrirbæra.

Seglar tveir staurar eru norður og suður.Þessir staurar virka eins og jákvæðir og neikvæðir rafhleðslur.Andstæða staura laða að, en eins og staurar hrinda.Til dæmis, ef þú færir tvo segla nálægt, mun norðurpólinn laða að suðurpólnum hins.Hins vegar, ef þú reynir að koma tveimur norður stöngum eða tveimur suðurstöngum saman, munu þeir ýta frá hvor öðrum.Þetta aðdráttarafl og frávísun útskýra hvernig seglar hafa samskipti sín á milli og með segulmagnaðir efni.

Mynd 5: Segulsviðs pólun

Áhrif segulsviða

Segulsvið hafa mikil áhrif á efni, sérstaklega á frumeindir með rafeindir sem sporbraut um kjarna þeirra.Þegar segulsvið er beitt, þá eru þessar rafeindir upp við reitinn, sem gerir efnið segulmagnaðir.Þetta getur valdið því að efnið laðast að eða hrekja frá segulsviðinu, allt eftir því hversu sterkur reiturinn er og hvaða leið það er stilla.Stundum getur þessi röðun jafnvel breytt lögun efnisins.

Segulsvið gegna einnig hlutverki í því að flytja rafeindir í gegnum hringrás og hafa áhrif á það hvernig seglar hegða sér.Eitt hugtakið er hvatning, sem gerist þegar vír sem ber rafstraum er á segulsviði.Vírinn finnur fyrir krafti sem er andvígur breytingum á straumnum og það er gott fyrir tæki eins og rafmagns spennir og rafala.Segulsvið geta gert ákveðin efni sem gefa frá sér ljós, fyrirbæri þekkt sem rafsegul.Þetta er notað í hlutum eins og flatskjáskjám og neyðarskilti.

Mæla segulsvið

Hægt er að mæla segulsvið með ýmsum aðferðum.Magnómetrar mæla styrk og stefnu segulsviða nákvæmlega.Einnig er hægt að nota rafseglur, sem búa til segulsvið þegar rafstraumur fer í gegnum spólu, er einnig hægt að nota til mælinga.Áttavitar bjóða upp á einfalda aðferð til að ákvarða stefnu svæðisins.Þessar aðferðir gera kleift að ná nákvæmu mati á segulsviðum, auðvelda rannsókn þeirra og notkun í ýmsum tækni.

Mynd 6: segulmælir

Mynd 7: Rafsega

Reitvísir

Reitvísar eru mikilvæg tæki til að mæla segulsvið, sem gefa bæði eigindlegar og stundum megindlegar upplýsingar um segulumhverfið.Þessi tæki nota mjúkan járnvif sem hreyfist til að bregðast við segulsviði.Að skoða þau í smáatriðum, svo sem með röntgenmynd, afhjúpar innri vélfræði þeirra.Járnvaninn er festur við nál, sem færir bendilinn á mælikvarða og umbreytir áhrifum segulsviðsins í læsilegt gildi.

Mynd 8: Vettvangsvísar

Reitvísar fá nákvæmni með fínstillingu og kvörðun.Þetta gerir þeim kleift að veita nákvæm megindleg gögn innan ákveðins sviðs.Þeir mæla segulsvið frá +20 Gauss til -20 Gauss, sem gerir þeim tilvalið fyrir forrit eins og að greina afgangs segulsvið eftir afmögnun.Þrátt fyrir að svið þeirra sé takmarkað, gerir nákvæmni þeirra og áreiðanleiki þá gagnleg fyrir nákvæmar mælingar á segulsvið innan þessara þvingana.Í hagnýtri notkun skara fram úr á sviði við aðstæður sem krefjast einfaldra, sterkra mælinga án flókinna rafeindatækni.Vélrænni einfaldleiki þeirra tryggir auðvelda notkun og endingu, sem gerir þá að ákjósanlegu vali í ýmsum iðnaðar- og rannsóknarstofuaðstæðum þar sem skjótar, áreiðanlegar mælingar eru nauðsynlegar.

Hall-áhrif (Gauss/Tesla) mælir

Mynd 9: Hall-áhrif

Hall-áhrif metrar eru háþróuð tæki til að mæla nákvæmlega segulsviðsstyrk og veita upplestur í Gauss eða Tesla.Ólíkt vélrænni vettvangsvísum, nota Hall-Effect metrar rafræna íhluti, auka nákvæmni og fjölhæfni.Þeir eru með lítinn leiðara eða hálfleiðara frumefni á þjórfé rannsaka.Þegar rafstraumur fer í gegnum þennan þátt í segulsviði eru rafeindir fluttar til annarrar hliðar og skapa spennumun sem kallast Hallspenna, fyrirbæri sem Edwin H. Hall uppgötvaði árið 1879.

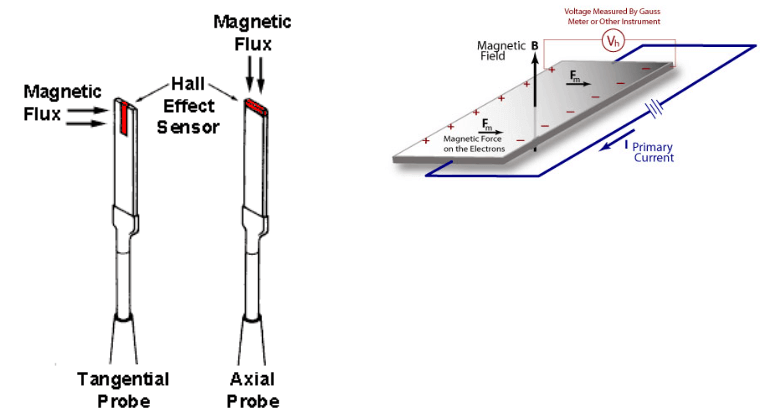

Mynd 10: Skematísk skýringarmynd af Hall-áhrifamælum

Sambandið um þessa spennu er gefið með:

hvar:

• Vh er salarspennan,

• Ég er notaður straumur,

• B er hornrétt segulsviðsþátturinn,

• Rh er sal stuðullinn,

• B er þykkt Hallþáttarins.

Hall-áhrif metrar eru með ýmsa rannsaka með álagi (þversum) eða axial skynjunarþáttum.Þessir rannsakar, fáanlegir í mismunandi stærðum, eru sérsniðnir fyrir sérstök mælingarsvið, sem gerir kleift að sveigjanleika yfir ýmsar sviðsmyndir.Nákvæmar upplestrar eru háðar réttri staðsetningu rannsaka, þar sem segulmagnaðir kraftlínur skerast helstu víddir skynjunarþáttarins í réttu horni.Fjölhæfni Hall-áhrif metra gerir þá henta fyrir fjölbreytt úrval af forritum, allt frá iðnaðarframleiðslu til vísindarannsókna.Stafræn upplestur þeirra og eindrægni við önnur stafræn kerfi auka notagildi þeirra í nútíma sjálfvirku umhverfi.Með því að ná tökum á staðsetningu rannsaka og eðlisfræði Halláhrifa geta notendur nýtt sér þessi háþróaða tæki að fullu til að fá nákvæmar segulsviðsmælingar.

Langsum segulsvið

Lengdar segulsvið eru búin til í íhlutum sem eru miklu lengri en þeir eru breiðir.Þetta er venjulega gert með því að setja íhlutinn á lengd í einbeitt segulsvið innan spólu eða segulloka, þekktur sem „spóluskot“.Inni í íhlutinn eru segulstreymilínurnar beinar, hreyfast frá einum enda til annars, þó að einhver flæði tapist.Skýringarmyndin sýnir þetta í tveimur víddum, en flæðislínurnar eru í raun þrívíddar.Ferromagnetic efni eru með mun hærri flæðisþéttleika miðað við loft vegna hærri gegndræpi þeirra.

Þegar flæðið yfirgefur efnið í endunum og fer inn í loftið dreifist það út þar sem loft getur ekki stutt eins margar flæðislínur á rúmmál einingarinnar.Þessi útbreiðsla veldur því að nokkrar flæðislínur fara út úr hliðum íhlutarinnar.Þegar hluti er að fullu segulmagnaður eftir lengd hans er flæðistap í lágmarki, sem leiðir til samræmds flæðisþéttleika.Þegar prófanir eru ekki með eyðileggingu (NDT) skiptir einsleitni máli þar sem gallar hornrétt á flæðislínurnar valda greinanlegu lekasviðinu við yfirborðið.

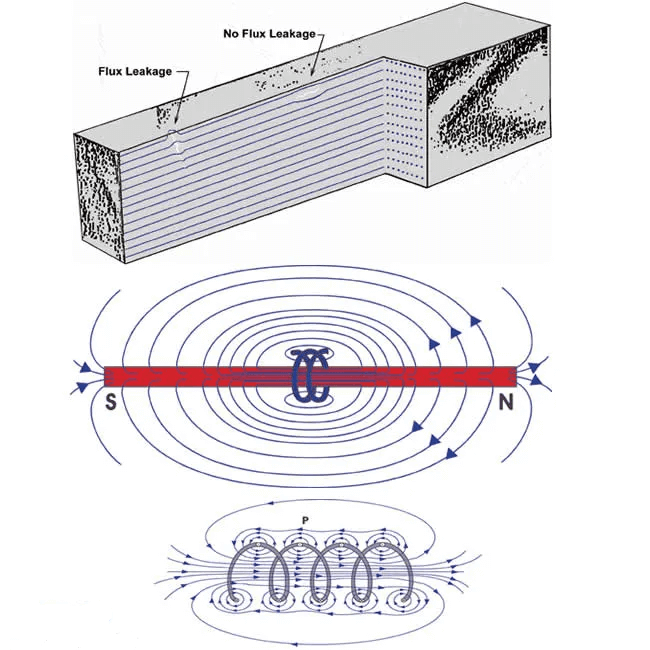

Mynd 11: Segulsvið lengdar

Samt sem áður getur það að nota segulloka til að segulmagnast íhluta leitt til þess að aðeins hluti hans er sterklega segulmagnaður.Svæðið innan segulloka og lítil framlegð á hvorri hlið verður segulmagnað, en umfram þetta láta flæðilínurnar íhlutinn og snúa aftur við stöng segulloka.Þetta er vegna þess að segulmagnaðir kraftur veikist með fjarlægð frá segullokinu og samræma segulsviðið aðeins innan og nálægt honum.Ósamlaginn hluti íhlutarinnar getur ekki stutt eins mikið flæði og segulmagnaða hlutinn og neyðir smá flæði úr íhlutanum.Til að skoða langa hluti vandlega verða þeir að vera segulmagnaðir og skoða á mörgum stöðum á lengd þeirra.

Hringlaga segulsvið

Þegar rafstraumur rennur um traustan leiðara býr hann til segulsvið umhverfis leiðarann.Dreifing og styrkleiki svæðisins fer eftir nokkrum þáttum.Í miðju leiðarans er reitstyrkur núll og nær hámarki við yfirborðið.Fyrir stöðugan straum minnkar styrkur yfirborðssviðsins þegar radíus leiðarans eykst, þó að stærri leiðari geti borið meiri straum.Fyrir utan leiðarann ​​er vettvangsstyrkur í beinu hlutfalli við strauminn, en að innan fer hann eftir straumnum, segul gegndræpi efnisins og stöðu hans á B-H ferlinum.Reitstyrkur utan leiðarans minnkar með fjarlægð.

Í óeðlilegum leiðara sem ber beina straum (DC) hækkar innri reitstyrkur úr núlli við miðju í hámarki við yfirborðið, á meðan ytri reitstyrkur minnkar með fjarlægð frá yfirborðinu.Í segulmagni er styrkur innri sviði hærri vegna gegndræpi efnisins.Styrkur ytri reitsins er sá sami fyrir bæði efnin ef straumur og leiðari radíus eru eins.

Með skiptisstraumi (AC) hækkar innri akurstyrkur einnig úr núlli við miðju í hámark við yfirborðið en er einbeittur í þunnu lagi nálægt yfirborðinu, þekktur sem „húðáhrif.“Ytri reiturinn minnkar með fjarlægð, svipað og DC.Í holum hringlaga leiðara er ekkert segulsvið til á tómu svæðinu.Reitstyrkur byrjar frá núlli við innanvegginn og nær hámarki við ytri vegginn.Eins og með fastan leiðara, sýna segulmagnaðir meiri sviði styrk vegna gegndræpi þeirra, þar sem ytri reiturinn minnkar með fjarlægð frá yfirborðinu.

Í holum leiðara sem bera AC einbeitir húðáhrif segulsviðsins við þvermál utan.Reitstyrkur við innan yfirborðs holleiðara er mjög lítill þegar hringlaga segulsvið er komið á með beinni segulmögnun.Þannig er ekki mælt með beinni aðferð til að skoða vegginn í þvermál (ID) í holum íhluta fyrir grunna galla.Reitstyrkur eykst hratt frá ID út á við og gerir dýpri galla greinanlegan.

Betri aðferð til að segulmagnaðir holir íhlutir til að skoða bæði ID og utanþvermál (OD) yfirborð er að nota miðlæga leiðara.Með því að fara í strauminn í gegnum óeðlilegan miðlæga leiðara, svo sem koparbar, skapar sterkara segulsvið á ID yfirborð segulrörs en heldur enn nægum sviði styrk til að greina galla á OD yfirborðinu.

Mynd 12: Hringlaga segulsvið

Segulsvið umhverfis leiðara

Þegar rafstraumur rennur um leiðara myndast segulsvið í kringum hann.Sýnt er fram á þetta fyrirbæri með því að nota járn skráningar á pappa með lóðréttum leiðara sem fer í gegnum það.Með engan straum er ekkert segulsvið, en með straumi raða skráningarnar í sammiðja hringi um leiðarann.Hægt er að kanna stefnu segulsviðsins um straumleiðara með því að nota segulóm áttavita.Það fer eftir stefnu straumsins, áttavita nálarnar samræma í samræmi við það, annað hvort réttsælis eða rangsælis.Regla hægri handar og hægri hönd veitir leiðandi leiðir til að ákvarða segulstreymisstefnu umhverfis leiðara.Þegar tveir leiðarar bera strauma í gagnstæðar áttir, eru segulsvið þeirra andvígir hvor öðrum og skapa fráhrindandi kraft.Ef straumarnir streyma í sömu átt sameinast segulsviðin og beita aðlaðandi krafti á leiðarana.

Þegar vír ber straum myndast segulsviðslínurnar í kringum hann næstum fullkomna hringi.Þessir hringir, miðju við vírinn, sýna hvernig segulsviðið dreifist út úr vírnum.Því lengra sem þú ferð frá vírnum, því veikari verður segulsviðið.Ef vírinn myndar lykkju verða hringirnir stærri þegar þú ferð í átt að miðju lykkjunnar.Þetta þýðir að segulsviðið dreifist meira.Nálægt miðju breytast þessir hringir í beinar, samsíða línur og sýna að segulsviðið hér er einsleitt.Þessi einsleitni gerir það auðveldara að reikna og nota segulsviðið í tækni og vísindum.

Mynd 13: Straumur segulsviðs

Í miðju lykkjunnar er segulsviðið næstum því sami styrkur alls staðar.Þessi jafnvel reitur er góður fyrir hluti eins og MRI vélar, þar sem stöðugt segulsvið er nauðsyn fyrir nákvæma myndgreiningu.Það veitir einnig stöðugt svæði fyrir tilraunir sem eru háð fyrirsjáanlegu segulsvið.Styrkur segulsviðsins í miðju lykkjunnar fer eftir straumnum sem flæðir í gegnum vírinn.Meiri straumur þýðir sterkara segulsvið.Styrkur segulsviðsins er sterkari ef lykkjan er minni og veikari ef lykkjan er stærri.

Segulsvið umhverfis vafninga

Með því að fara yfir straum í gegnum spólu, jafnvel með einni beygju, skapar segulstreymi í gegnum miðju spólunnar og gefur henni norður og suður stöng eins og lítill segull.Þegar spólan hefur margar beygjur, myndar segulloka, tengjast einstökum segulsviðum og búa til sameinaðan reit svipað og bar segull.Hægri reglan getur ákvarðað flæðisstefnu í segulloka, þar sem straumstreymi og segulstreymi eru tengdir.

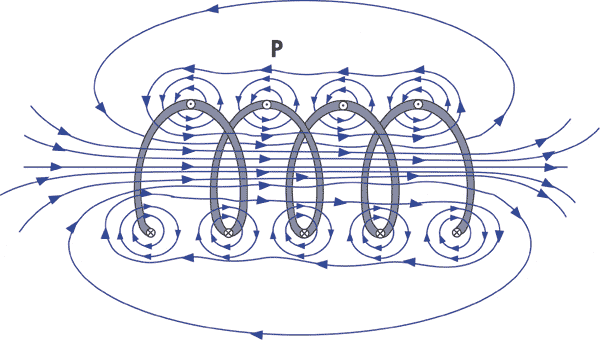

Mynd 14: Segulsvið umhverfis vafninga

Þegar rafmagn fer í gegnum vír skapar það hringlaga segulsvið í kringum það.Þessi grunnhugmynd í rafsegulfræði er þekkt sem segulsvið frá núverandi leiðandi leiðara.Þú getur fundið út stefnu þessa segulsviðs með hægri reglunni: Ef þú beinir hægri þumalfingri í átt að straumnum munu fingur þínir krulla í átt að segulsviðinu.Þessi reitur getur valdið áberandi áhrifum, eins og að hreyfa nálina á segulómum, sem sýnir hvernig rafstraumar og segulsvið hafa samskipti.

Styrkur segulsviðsins fer eftir tveimur meginþáttum: hversu langt þú ert frá vírnum og hversu sterkur straumurinn er.Reiturinn er sterkari þegar þú ert nær vírnum og verður sterkari eftir því sem straumurinn eykst.Þetta sýnir að styrkur segulsviðsins er í beinu samhengi við strauminn.

Spólu af vír (segulloka)

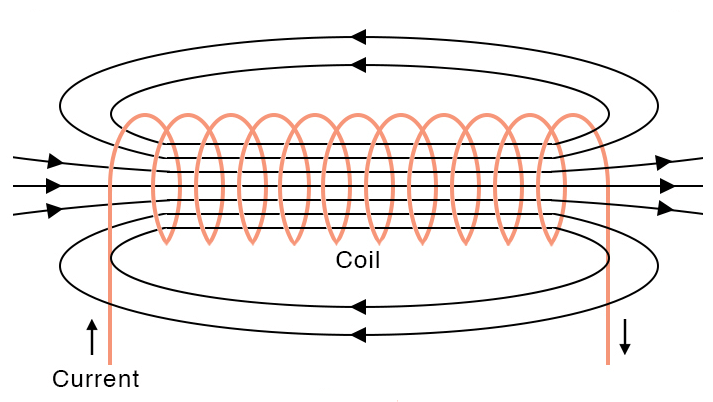

Mynd 15: segulsvið

Solenoid er spólu af vír sem gerir segulsviðið sterkara þegar rafmagn rennur í gegnum það.Solenoid er búið til með því að vefja vír í spíralform og búa til segulsvið eins og bar segull.Inni í segulloka er segulsviðið sterkt og jafnvel vegna þess að litlu reitirnir frá hverri spólu bæta upp.Þú getur notað hægri regluna til að finna stefnu segulsviðs segulloka: Ef fingur þínir benda í átt að straumnum bendir þumalfingurinn á norðurpól rafsegulsins.

Segulsvið segulloka er svipað og bar segull og breytir stefnu þegar núverandi snýr aftur og sýnir hvernig rafsegulsvið geta breyst.Formúlan fyrir segulsviðið inni í segulloka er b = μ₀ni, þar sem n er fjöldi vafninga á hverja einingarlengd og i er straumurinn.Þessi formúla sýnir að það að bæta við fleiri vafningum eða auka strauminn gerir segulsviðið sterkara.Solenoids eru notuð í vélum, Hafrannsóknastofnun skannum og eðlisfræði tilraunum vegna þess að þær skapa sterk, einsleit segulsvið.

Núverandi burðarleiðari lagaður í spólu

Mynd 16: Snúningsáhrif núverandi burð spólu í segulsvið

Þegar vír sem berst straumur er mótaður í lykkju eða röð lykkja skapar það einstakt segulsvið.Þessi reitur fer í gegnum miðju spólu og hringi aftur um að utan.Reitirnir frá hverri lykkju sameinast til að búa til einbeittan reit meðfram miðju spólu.Í þéttum sárum spólum gerir þetta segulsviðið í mjög samræmdu.Styrkur þessa reits fer eftir straumnum og fjölda lykkja.Fleiri lykkjur gera reitinn sterkari, og þess vegna eru langar, beinar spólur (segulloka) árangursríkar til að skapa sterkar, einsleitar reitir eins og bar segull.

Sterkt, samræmt segulsvið inni í segulloka er gagnlegt fyrir segulmagnaðir efni og er notað í rafrásum, spennum og öðrum tækjum.Segulsviðið utan spólu er veikt, sem er ekki gagnlegt fyrir segulmögnun.Þetta sýnir mikilvægi innra sviðs segulloka til hagnýtra nota.Solenoids eru einnig notaðir í ögn eldsneytisgjöfum og skynjara, sem sýna fram á breitt úrval af forritum í tækni og vísindum.

Setja upp segulsvið

Segulsvið eru búin til þegar rafstraumur rennur í gegnum vír eða spólu.Hægri reglan hjálpar til við að ákvarða stefnu segulsviðsins: Beindu hægri þumalfingri í átt að straumnum og fingur þínir krulla í átt að segulsviðslínunum.

Til að búa til sterkt segulsvið þarftu að nota rafsegulfræði.Rafsegulett sameinar rafstraum með segulmagni, venjulega járni, til að auka segulmagnaðir áhrif.Þetta er notað í mörgu, allt frá litlum tækjum til stórra véla sem lyfta þungmálmhlutum.Styrkur segulsviðsins fer eftir því hversu oft vírinn er vafinn um kjarna, magn rafstraums og eiginleika vírsins og kjarnaefnisins.

Byrjaðu á því að velja járnstykki, eins og stöng sem er sex til átta tommur að lengd, svo sem stór nagli.Stærð járnstöngarinnar getur verið breytileg eftir því hvað þú þarft rafsegulsviðið fyrir.Þegar þú ert með kjarnann skaltu vefja hann þétt með segulmagnaðir vír frá einum enda til annars.Vírinn ætti að vera særður náið og á öruggan hátt, með smá vír sem hangir laus í hvorum enda fyrir tengingar.Spóla vírinn þétt að stönginni.

Áður en þú tengir rafsegulettuna við aflgjafa skaltu stropa einangrunina af síðasta tommu hvers vírendans.Hitið einangrunina með léttara eða passaðu þar til hún er nógu mjúk til að fjarlægja, hreinsaðu síðan allar leifar með klút fyrir góða raftengingu.Festu útsettu vírendana við lukt rafhlöðu.Þessi uppsetning gerir straumnum kleift að renna í gegnum vírinn og búa til segulsvið umhverfis járnkjarnann og sýna grunnatriði rafsegulsviðs við gerð sterks segulsviðs.

Það eru tvær megin leiðir til að búa til sterk segulsvið.Sú fyrsta er að nota segulloka, spólu af vír sem gerir segulsvið þegar rafstraumur rennur í gegnum hann.Önnur leiðin er að setja járnkjarni í segulloka, sem gerir segulsviðið mun sterkara með því að draga úr segulmótstöðu.Járnkjarninn hefur takmörk fyrir því hversu sterkt það getur gert segulsviðið, þekkt sem mettun.Þegar það hefur náð þessum tímapunkti getur það ekki gert akurinn sterkari.Þetta er eign járnsins sjálfs og jafnvel með áframhaldandi rannsóknum er ólíklegt að finna efni sem getur farið fram úr mettunargildi Iron.Þess vegna er styrkur segulsviðsins takmarkaður af eiginleikum járnkjarnans og nýjar lausnir ganga lengra en þessi mörk.

Forrit segulsviða

Segulsvið hafa fjölmörg forrit, þar með talið raforkuframleiðslu, læknisfræðilega myndgreiningu og flutninga.Þeir eru meginhluti Hafrannsóknastofnunar vélarinnar og þrep.Magnets geyma gögn um harða diska og kreditkort og gegna hlutverki í nútímatækni.Segulsvið jarðar verndar okkur gegn skaðlegri Cosmic geislun og undirstrikar mikilvægi þess fyrir lífið.Víðtæk forrit segulsviða undirstrika mikilvægi þeirra í daglegu lífi og háþróaðri vísindalegum viðleitni.

Niðurstaða

Segulsvið eru gagnleg á mörgum vísindalegum og tæknilegum svæðum, allt frá grundvallarreglum rafeindahegðunar í efnum til háþróaðra nota við læknisfræðilegar myndgreiningar og gagnageymslu.Nákvæm meðferð og mæling á segulsviðum hefur leitt til mikilla framfara, þar með talið þróun rafgreiningartækja, skilvirkrar orkuvinnslu og háþróaðra flutningskerfa.Að rannsaka segulsvið í kringum leiðara og vafninga veitir innsýn í rafsegulsvið, sem gerir kleift að búa til tæki með fyrirsjáanlegum og stjórnanlegum segulmagni.Tækni eins og hægri reglan og meginreglur hvatvísis eru góðar til að hanna og hámarka þessi tæki.Aðferðir til að búa til sterk segulsvið, svo sem að nota segulloka og járnkjarna, sýna áframhaldandi nýsköpun í rafsegultækni.Notkun segulsviða gengur lengra en iðnaðar- og tæknileg notkun og varpa ljósi á mikilvægi þeirra í daglegu lífi og vísindarannsóknum.Að skilja segulsvið framfarir ekki aðeins vísindalegri þekkingu heldur knýr einnig nýsköpun á mörgum sviðum og sýnir fram á mikilvægi þess að ná tökum á rafsegulafyrirbæri.

Algengar spurningar [FAQ]

1. Hvernig munt þú lýsa segulsviðinu umhverfis spólu?

Segulsviðið umhverfis spólu, einnig þekkt sem segulloka, er svipað og reit bar segulls.Inni í spólu eru segulsviðslínurnar samsíða, þéttar og jafnt dreifðar, sem gefur til kynna sterkt og einsleitt reit.Fyrir utan spólu dreifðust segulsviðslínurnar út og lykkja aftur frá einum enda spólu til annars og mynda lokaðar lykkjur.Stefna akurlína er ákvörðuð af stefnu straumsins sem flæðir í gegnum spóluna, eftir hægri reglunni.

2. Hver er segulsviðið í kringum leiðarann?

Þegar straumur rennur í gegnum beinan leiðara býr hann til segulsvið í kringum hann.Þessi reitur myndar sammiðja hringi um leiðarann, með stefnu vettvangslína sem gefnar eru með hægri reglunni: Ef þú grípur leiðarann ​​með hægri hendi þannig að þumalfingurinn bendir í átt að straumnum, munu fingur þínir krulla innstefnu segulsviðsins.Styrkur segulsviðsins minnkar þegar þú flytur frá leiðaranum.

3. Hvað veldur myndun segulsviðs umhverfis leiðara?

Segulsvið myndast umhverfis leiðara vegna hreyfingar rafhleðslna (straumur).Þegar rafeindir fara í gegnum leiðara mynda þær segulsvið hornrétt á stefnu hreyfingarinnar.Þetta er bein afleiðing af lögum Ampère, sem tengir segulsviðið umhverfis leiðara við rafstrauminn sem liggur í gegnum hann.

4. Hvað gerist ef þú færir segull í spólu af vír?

Þegar segull er færður í spólu af vír, framkallar það rafsegulkraft (EMF) í spólu og býr til rafstraum.Þetta fyrirbæri er þekkt sem rafsegulörvun, uppgötvað af Michael Faraday.Stefna framkallaðs straums fer eftir stefnu hreyfingar segulsins og stefnu segulsviðsins.Ef segullinn er færður hraðar eða hefur sterkara segulsvið, verður framkallað EMF og straumur sterkari.

5. Hvert er mynstrið segulsviðs umhverfis leiðara?

Segulsviðsmynstrið umhverfis beinan leiðara sem berst straumur einkennist af sammiðja hringi sem eru miðju við leiðarann.Ef leiðarinn er beygður í lykkju mynda akurlínurnar flóknari mynstur, þar sem reiturinn inni í lykkjunni er sterkari og einbeittari.Fyrir segulloka er reiturinn inni einsleit og samsíða, en utan hans líkist akri bar segull.

6. Hvernig væri hægt að gera segulsviðið umhverfis spólu?

Til að gera segulsviðið í kringum spólu sterkari geturðu:

Auka strauminn sem flæðir í gegnum spólu;

Bættu við fleiri beygjum við spóluna og fjölgar lykkjum;

Settu ferromagnetic kjarna, svo sem járn, inni í spólu til að auka segulsviðið vegna mikillar segulmagns kjarna.

7. Hvar er segulsvið sterkast?

Segulsviðið er sterkust inni í spólu, sérstaklega nálægt miðjunni, þar sem akurlínurnar eru einbeittar og jafnt samsíða.Í bar segull er segulsviðið sterkast við stöngina, þar sem akurlínurnar renna saman og reitþéttleiki er mest.
