Örgjörvi vs samþætt hringrás: Tegundir, aðgerðir, forrit og munur

Þessi handbók snýst allt um örgjörva og samþætta hringrás (ICS).Það skýrir hvað þeir eru, hvernig þeir virka og hvað þeir eru notaðir.Þú munt læra um mismunandi gerðir, hvernig þær eru byggðar, hvernig þau eru notuð í tækjum eins og símum og tölvum og hvernig hægt er að skipta um eða uppfæra þær.Það sýnir einnig góðar og slæmar hliðar hvers og gefur raunveruleg dæmi til að hjálpa þér að skilja betur.

Vörulisti

Mynd 1. Örgjörvi vs samþætt hringrás

Hvað er örgjörvi?

A. Örgjörvi er lítill flís sem virkar sem heili tölvu eða stafræns tæki.Það framkvæmir leiðbeiningar eins og að gera stærðfræði, bera saman gildi og stjórna öðrum hlutum kerfisins.Örgjörvi eru notaðir í tölvum, símum og mörgum snjalltækjum.

Þeir sjá um mörg skref í röð, lesa leiðbeiningar, vinna úr gögnum og gefa niðurstöður.Þetta gerir þeim kleift að keyra forrit, bregðast við inntaki og stjórna verkefnum fljótt og vel.

Þó að örgjörvi sé tegund af samþættum hringrás, þá hefur það sérstakt starf: meðhöndlun margs konar leiðbeininga til að stjórna heilu kerfi.

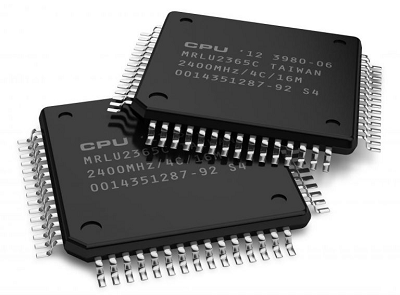

Mynd 2. Örgjörvi

Hvað er samþætt hringrás?

Innbyggð hringrás (IC) er pínulítill flís sem geymir marga rafræna hluti, svo sem smára og viðnám, allt byggt á eitt yfirborð.Þessir hlutar vinna saman að því að gera sérstakt verkefni eins og að geyma gögn, auka merki eða taka ákvarðanir í hringrás.

ICS koma í mörgum gerðum.Sumir eru einfaldir, eins og hljóðmagnarar.Aðrir eru flóknir, eins og örgjörvarnir í tölvum.

Sérhver örgjörvi er IC, en ekki hver IC er örgjörvi.ICS getur sinnt mörgum mismunandi störfum en örgjörvi eru hannaðir til að keyra hugbúnað og stjórna kerfum.

Mynd 3. Innbyggð hringrás (IC)

Tegundir örgjörva og samþættar hringrásir

Tegundir örgjörva

Örgjörvar koma í mismunandi formum eftir tilgangi þeirra:

• Almennir örgjörva (GPP)

Almennir örgjörvar (GPPS) keyra fjölbreytt verkefni á skjáborðum og fartölvum.Þeir styðja fjölverkavinnslu og háþróaða útreikninga með mörgum kjarna og minni skyndiminni.

Skýringarmyndin hér að neðan sýnir hvernig almennur örgjörva (GPP) er settur saman og hvernig það virkar með öðrum hlutum.Í miðjunni er MIPS 4KEP kjarninn, sem sér um helstu vinnsluverkefni.Lítið minni sem kallast skyndiminni hjálpar til við að flýta fyrir hlutunum með því að geyma gögn sem eru notuð oft.Minni stjórnandi stjórnar flæði gagna milli örgjörva og ytri minni.

Ytri vinnsluminni er notað sem vinnsluminni en flash minni geymir varanleg gögn eins og forrit.Þetta tengist örgjörva í gegnum sameiginlega strætó.Örgjörvinn hefur einnig sérstakar tengingar eins og ejtag fyrir kembiforrit og Cardbus til að tengja önnur tæki.Þessi uppsetning gerir GPP kleift að takast á við mörg verkefni og vinna með mismunandi tegundir af minni og vélbúnaði.

Mynd 4. Almennt tilgangi örgjörva (GPPS) skýringarmynd

• Örstýring (MCU)

Örstýringar (MCU) eru notaðir í innbyggðum kerfum.Þetta sameinar örgjörva með innbyggðu minni og inntak/úttak tengi, sem gerir það tilvalið fyrir lítil, orkuguð tæki.

Skýringarmyndin hér að neðan sýnir grunnbyggingu örstýringar.Í miðjunni er örgjörvi einingin (MPU), sem keyrir forritið og vinnur gögn.Það tengist beint við minni og I/O tengi sem láta það tala við hluti eins og skynjara eða skjái.

Fyrir neðan MPU eru innbyggð verkfæri sem hjálpa því að virka betur.Má þar nefna tímamælir, A/D breytir (sem breyta hliðstæðum merkjum í stafræn gögn) og samskiptahafnir eins og I/O.Allt þetta er smíðað á einn flís, sem gerir örstýringar litlar, skilvirkar og góðar fyrir tæki eins og tæki eða snjallar græjur.

Mynd 5. Microcontrollers (MCU) skýringarmynd

• Stafræn merki örgjörva (DSP)

Stafræn merkis örgjörvar (DSP) eru stillt fyrir rauntíma aðgerðir eins og hljóðsíun, gagnaþjöppun og merkis mótun.

Skýringarmyndin hér að neðan sýnir hvernig stafrænn merki örgjörva (DSP) virkar í merkjakerfi.Í fyrsta lagi breytir tæki eins og hljóðnemi hljóð í veikt hliðstætt merki.Þetta merki er aukið og hreinsað með síum áður en það er breytt í stafrænt form með því að nota ADC (hliðstætt til stafrænu breytir).

DSP vinnur stafrænu gögnin, þetta getur falið í sér síun, eflingu eða þjöppun merkisins.Eftir það breytir DAC (stafrænt-til-greiningarbreytir) stafrænu merkinu aftur í hliðstæða.Það er síðan hreinsað og magnað áður en farið er í framleiðslutæki eins og hátalara.Þetta ferli gerir DSP kleift að takast á við hljóð- eða merki gögn í tíma.

Mynd 6. Stafræn merki örgjörva (DSP)

• Kerfis-á-flís (SOC)

Kerfis-á-flís (SOC) örgjörvar innihalda ekki bara CPU heldur aðrar einingar eins og grafíkvélar eða samskiptaviðmót, allt á einum flís.

Skýringarmyndin hér að neðan sýnir hvernig kerfið á flís (SOC) sameinar marga hluta í einn lítinn flís.Það felur í sér örgjörva, minni, rökrásarrásir og útvarp eða hliðstæða hluta til að takast á við merki.Það hefur einnig innbyggð tengi fyrir loftnet eða skynjara.

Sumar útgáfur eru með MEMS skynjara eða stýrivélar sem láta flísina skynja hluti eins og hreyfingu eða þrýsting og bregðast fljótt við.Prófumbúðir hjálpa til við að athuga hvort flísin virkar rétt.Þessi samningur hönnun gefur sterka afköst og er fullkomin fyrir snjallsíma, wearables og önnur nútíma rafeindatæki.

Mynd 7. Kerfis-á-flís (SOC) örgjörva skýringarmynd

Tegundir samþættra hringrásar

Mynd 8. Tegundir samþættra hringrásar

ICS er flokkað út frá því hvernig þau höndla merki:

• Analog ICS vinna með stöðug merki og finnast í magnara og rafstýringum.

• Stafræn ICS notar tvöfaldan rökfræði og innihalda íhluti eins og Logic Gates og Memory Chips.

• Blandað merki ICS blandast báðum gerðum, gagnlegar fyrir forrit eins og umbreytingar á skynjara í stafræn merki.

• Power ICS stjórna spennu og straumi fyrir stöðuga aflgjafa.

• Forritssértækar ICS (ASICS) eru sérsniðnar fyrir tiltekna notkun eins og námuvinnslu cryptocurrency eða vélanám.

• Monolithic ICS hús Allir íhlutir á einum kísil deyja, en multichip einingar innihalda nokkra deyja í einum pakka.

Hagnýtur hlutverk örgjörva og samþættar hringrásir

Örgjörvi

Mynd 9. Örgjörvi kerfisarkitektúr

Örgjörvi er meginhluti stafræns kerfis sem framkvæmir leiðbeiningar og vinnur gögn.Að innan hefur það þrjá meginhluta: tölur rökfræðieiningin (ALU), stjórnunareiningin og hópur hröðs geymslu rýma sem kallast Register Array.

1.. ALU framkvæmir grunnaðgerðir í stærðfræði og rökfræði.

2.. Stjórnareiningin segir örgjörva hvað eigi að gera og stjórna því hvernig gögn hreyfast á milli hluta.

3. Register fylkingin hefur gögn og leiðbeiningar tímabundið svo örgjörvinn geti nálgast þau fljótt.

Örgjörvi tengist inntakstækjum, framleiðsla tæki og minni:

• Inntakstæki senda hrá gögn til örgjörva.

• Útgangstæki sýna eða nota niðurstöðurnar eftir vinnslu.

• Minni geymir bæði forritið og gögnin.Örgjörvinn sækir leiðbeiningar og upplýsingar úr minni, vinnur það og geymir síðan niðurstöðurnar til baka.

Þetta ferli endurtekur í hringrás: Sæktu leiðbeininguna, afkóða hana og keyrðu hana.Þessi hringrás er hvernig allir örgjörvi virka.

Innbyggt hringrás (IC)

Mynd 10. Innbyggð innbyggð hringrás

Innbyggð hringrás, eða IC, er lítið rafeindatæki sem framkvæmir eitt sérstakt verkefni.Í miðju þess er kísilflís (deyja) sem inniheldur örsmáar hringrásir sem eru hannaðar fyrir aðgerðir eins og að magna merki, mynda tímasetningu eða gera einfalda rökfræði.

Þunnar vír tengja kísilflísina við málm tengiliði, sem eru tengdir ytri prjónum.Þessir pinnar standa út úr verndarhylki og tengja IC við restina af kerfinu.

Hver pinna hefur hlutverk: að koma með merki, senda merki út eða bera afli.IC veltur bæði á gæðum innri hönnunar og styrk þessara líkamlegu tenginga.

Þegar IC sinnir, sinnir IC starfinu á áreiðanlegan hátt og þarf ekki að breyta eða endurforrita.Þetta gerir það að stöðugum og mikilvægum hluta margra rafeindatækja.

Forritun örgjörva og samþættra hringrásar

Örgjörvi

Örgjörvi eru mjög forritanlegir.Þeir hafa ekki fast starf, þeir fylgja leiðbeiningum frá hugbúnaði sem hægt er að breyta hvenær sem er.Þetta þýðir að einn örgjörvi getur stjórnað mörgum mismunandi kerfum eftir því hvaða forrit það keyrir.

Til dæmis getur sami flís keyrt þvottavél í dag og vafra á morgun.Það skrifar forrit á háu stigi, umbreyttu þeim í vélakóða og hlaðið þeim í örgjörvi.Þegar forritið er hlaðið fylgir flísin leiðbeiningunum skref fyrir skref.

Mynd 11. Rafeindakringjar með örgjörvi

Vegna þess að það er stjórnað af hugbúnaði er hægt að uppfæra hegðun örgjörva án þess að snerta vélbúnaðinn.Hægt er að bæta við nýjum eiginleikum eða endurbótum með hugbúnaðaruppfærslum.Þetta gerir einnig kleift að fjarlægar uppfærslur, tæki geta fengið ný forrit á internetinu án þess að þurfa að taka í sundur.

Í kerfum þar sem hlutirnir breytast oft eins og í vélfærafræði, verksmiðjum eða flugvélum er forritanleiki mikill kostur.Örgjörvar gera það mögulegt að laga galla, bæta afköst eða breyta því hvernig kerfið virkar, jafnvel eftir að það hefur verið smíðað.

Í stuttu máli eru örgjörvi öflugir vegna þess að hægt er að endurforrita aftur og aftur, sem gerir þá gagnlegar við margar mismunandi aðstæður.

Innbyggðar hringrásir (ICS)

Flestar ICS eru ekki forritanlegir.Þeir eru byggðir til að vinna eitt sérstakt starf og það starf er varanlega innbyggt í flísina við framleiðslu.Til dæmis getur einn IC alltaf stjórnað spennu en annar getur alltaf framkvæmt einfalda rökfræði.Ekki er hægt að endurforrita þessar franskar eftir að þeir eru gerðir.

Mynd 12. Innbyggt hringrás (IC) lóðað á PCB

Hins vegar eru undantekningar.Hægt er að endurforrita suma ICS, eins og FPGA (Field-Programmable Gate fylki) og CPLDS (flókin forritanleg rökfræðibúnað) eftir framleiðslu.Það skrifar sérstakan kóða til að stilla eða breyta því sem þessir flísar gera.Þessar forritanlegu ICS eru gagnlegar til að prófa, vöruþróun og kerfi sem þurfa sveigjanleika en þau eru venjulega dýrari og nota meiri kraft.

Það eru líka örstýringar, sem sameina fastan vélbúnað og forritanlegt minni.Þetta er hægt að uppfæra með nýjum hugbúnaði og bjóða upp á smá sveigjanleika án þess að vera eins flókinn og fullur örgjörvi.Ennþá eru flestar ICS fastar aðgerðir vegna þess að þau eru einföld, áreiðanleg og lágmarkskostnaður tilvalinn fyrir verkefni sem breytast ekki.

Örgjörvi og IC endurnýjunarmöguleikar

Hluti Tegund	Frumlegt Hluti	Skipti eða uppfæra valkost	Umsókn Samhengi	Sjónarmið
Örgjörvi (PC CPU)	Intel Core i5-7400 (LGA1151)	Intel Core i7-7700 / i7-7700k	Skrifborð PC	Verður Match fals (LGA1151), Update Bios, sterkari kælir geta verið nauðsynleg
Örgjörvi (Fartölvu)	Amd Ryzen 5 2500U (BGA)	Ekki Venjulega skipt út-móðurborðssértæk	Minnisbók/fartölvu	Samþætt í móðurborð (BGA);Skipting þarfnast fullrar skiptisskipta
Innbyggt Örstýring	Atmega328p	Atmega328pb eða STM32F030F4	Arduino stjórnir, áhugamál	Leiftur Firmware;STM32 krefst munar á endurvinnslu, orku- og pinout
8-bita Örgjörvi	Intel 8085	100% Samhæft skipti –SAME 8085 flís	Arfleifð Iðnaðarkerfi	Slepptu inn afleysing;Staðfestu klukku og spennu
Stafrænt Rökfræði IC	74LS00 (Quad Nand hlið)	74HC00 eða 74HCT00 (hraðari CMOS jafngildi)	Almennt Stafrænar hringrásir	Athugaðu Spenna eindrægni (TTL VS CMOS), aflgjafamörk
Minningu IC (eeprom)	24C02	24C08, 24C16 (hærri afkastageta með sömu samskiptareglu)	I²C EEPROM gagnageymsla	Sama I²C samskiptareglur;Firmware/hugbúnaður verður að styðja við framlengingu heimilisfangs
Op-Amp IC	LM741	TL081 eða OP07	Analog Merkisvinnsla	Bætt inntak offset og bandbreidd;Staðfestu rafmagns teinar og bætur pinna
Máttur Eftirlitsstofninn IC	7805 (5V línuleg eftirlitsstofn)	LM2940 (lágt dropatout), eða skiptisstýringareining	Máttur framboðsrásir	Betri skilvirkni með rofaham;Athugaðu hitaleiðni og pinout
Skynjari IC	LM35 (hitastigskynjari)	Tmp36 eða DS18B20 (stafrænt)	Hitastig Skynjun	Tmp36 er hliðstæður en nákvæmari;DS18B20 krefst stafræns viðmóts
Viðmót IC	Max232	MAX3232 (3V samhæft)	RS-232 samskipti	MAX3232 styður 3V rökfræði;slepptu fyrir MAX232 ef keyrt er við lægri spennu
Kerfi Stjórnandi IC	Ite IT8586E (EC/SIO í fartölvum)	Ite IT8587E (fyrirmyndafbrigði, ekki bein skipti)	Innbyggt Stjórnandi (EB) í fartölvum	Firmware Verður að passa nákvæmlega;þarf venjulega að endurforrita eða OEM tól
Forritanlegt Logic (PLD)	Gal16v8	CPLD (t.d. Xilinx XC9572XL)	Stafrænt rökfræðiuppbót	Þarfir HDL endurhönnun og ný verkfæri;Vélbúnaðar millistykki getur verið þörf
CPU + Combo móðurborðs	Intel 6. gen (LGA1151, H110 flís)	Intel 10. gen (LGA1200, B460 flís)	Full Uppfærsla skrifborðs vettvang	Krefst Nýtt móðurborð, DDR4 minni og ný aflstengingaruppsetning

Dæmi um örgjörva og samþættar hringrásir

Örgjörvi og samþættar hringrásir (ICS) eru örlítið rafræn hlutar sem hjálpa tækjum eins og tölvum, símum og vélum.Hér eru nokkur algeng dæmi og hvað þau eru notuð.

Vinsælir örgjörvi

• Intel Core i7

Þetta er öflugur flís sem er að finna í mörgum einkatölvum.Það er frábært fyrir hluti eins og leiki, að breyta myndböndum og vinna vinnu sem þarfnast hraðrar tölvu.

• Arm Cortex-M (eins og STM32 franskar)

Þessir litlu örstýringar eru notaðir í snjalltækjum eins og þvottavélum, líkamsræktaraðilum og jafnvel læknisfræðilegum verkfærum.Þeir eru vinsælir vegna þess að þeir nota ekki mikinn kraft og geta sinnt mörgum mismunandi störfum.

• RISC-V Chips

RISC-V er tegund af örgjörva sem hver sem er getur notað og breytt.Það er opinn uppspretta, sem þýðir að það er frjálst að nota og getur smíðað sínar eigin útgáfur.Það er mikið notað í rannsóknum og í nýjum tegundum rafeindatækni.

• Gamlar franskar: Zilog Z80 og Intel 8086

Þessar eldri flísar voru notaðar í fyrstu tölvum.Margir rannsaka þær enn í dag til að læra hvernig tölvur notuðu áður og hvernig þær voru byggðar.

Algengar samþættar hringrásir (ICS)

• NE555 tímamælir

Þessi litli flís er notaður til að halda tíma í hringrás.Það getur látið ljós blikka eða búið til hljóð píp í einföldum verkefnum.Það er mjög vinsælt til að læra og byggja litla rafeindatækni.

• 7404 og 7400 Logic Chips

Þessar flís eru notaðar í grunn stafrænum hringrásum.7404 er kallað inverter og 7400 er Nand hlið.Þeir hjálpa tölvum að taka ákvarðanir með því að nota rökfræði (eins og já/nei eða satt/ósatt).Þeir eru oft notaðir í skólum til að kenna rafeindatækni.

• LM324 OP-AMP

Þessi flís hjálpar til við að gera veik merki sterkari.Það er notað í hlutum eins og hljóðkerfum og skynjararásum.Það er ódýrt og virkar vel í mörgum tegundum verkefna.

• Atmega328p (notað í Arduino borðum)

Þessi flís er eins og pínulítill tölva.Það getur lesið aðföng (eins og frá hnappi eða skynjara) og stjórnað framleiðsla (eins og að kveikja á ljósum eða mótorum).Það er notað í Arduino stjórnum, sem eru frábærar til að læra og búa til eigin græjur.

Kostir og gallar örgjörva

Þátt	Kostir	Ókostir
Hraði og afköst	Mikill vinnsluhraði;framkvæma milljónir til milljarða af Leiðbeiningar á sekúndu	Býr til hita á miklum hraða;þarf kælingarlausnir
Stærð og samþætting	Lítil og létt vegna samþættra rafrásar	Getur krafist viðbótar ytri íhluta (vinnsluminni, I/O)
Forritunarhæfni	Auðvelt forritanlegt fyrir mismunandi verkefni með hugbúnaði	Hugbúnaður verður að vera skrifaður, taka saman og kemba
Fjölhæfni	Er hægt að nota í ýmsum tækjum eins og tölvum, snjallsímum, vélmenni, o.fl.	Ekki ákjósanlegast fyrir einföld stjórnunarverkefni;of mikið fyrir grunn Forrit
Afl skilvirkni	Nútíma örgjörvar bjóða upp á góða orkunýtni	Afkastamikil líkön geta enn neytt kraft
Kostnaður	Hagkvæmt í fjöldaframleiðslu;dregur úr fjölda íhluta	Hár upphafskostnaður og þróunarkostnaður
Áreiðanleiki	Solid-State íhlutir hafa langan rekstrarlíf	Næmt fyrir rafskaða og hitauppstreymi
Virkni	Geta framkvæmt flóknar reiknirit og fjölverkavinnu á skilvirkan hátt	Ræður ekki við hliðstæðum merkjum beint;þarf ADC
Meðhöndlun gagna	Styður flókna gagnavinnslu, fjölverkavinnslu og tölur starfsemi	Takmörkuð orð/gagnastærð í neðri endalíkönum (t.d. 8 bita eða 16 bita)
Sveigjanleiki	Styður uppfærslu kerfisins (t.d. multicore, skyndiminni stækkun)	Eldri gerðir verða úreltar fljótt;stuðlar að rafrænu sóa
Öryggi	Getur keyrt örugg kerfi með réttum hugbúnaði	Viðkvæmir fyrir árásum á tölvusnápur, malware og hliðarrásir án verndar vernd

Kostir og gallar samþættra hringrásar

Þátt	Kostir	Ókostir
Stærð og þyngd	Einstaklega lítill og léttur vegna mikils þéttleika íhluta	Erfitt að takast á við án viðeigandi verkfæra;brothætt þegar hann verður fyrir líkamlegu álagi
Máttur Neysla	Neytir Mjög lágt afl, tilvalið fyrir rafhlöðuknúin og flytjanleg tæki	Get ekki meðhöndla mikið afl álag;Hentar ekki í hástraums forritum
Frammistaða og hraði	Háhraða Aðgerð með lágmarks seinkun og hröðum rofa getu	Frammistaða er fastur;er ekki auðvelt að breyta eftir framleiðslu
Kostnaður (Fjöldaframleiðsla)	Mjög Hagkvæmir fyrir framleiðslu með mikla rúmmál vegna lotuframleiðslu	Dýr að hanna og framleiða í litlu magni
Áreiðanleiki	Færri lóðmálm og samtengingar draga úr líkum á vélrænni eða Rafmagnsbrest	Viðkvæm til kyrrstæða rafmagns (ESD) og hitastigs öfgar
Samþætting	Getur samþætta þúsundir við milljarða smára ásamt viðnámum og þéttar	Get ekki Láttu stóra hluti eins og spólara eða þéttni með mikilli afköst
Viðhald	Einfalt Til að skipta um sem heila einingu, draga úr flækjum viðgerðar	Get ekki vera lagað á íhluta stigi;Skipt verður um allan flísina ef gölluð
Spenna Aðgerð	Hentug Fyrir litla spennu, efla öryggi og skilvirkni	Get ekki starfa við háspennu vegna einangrunar og efnatakmarkana
Sveigjanleiki	Notað yfir margs konar stafrænt, hliðstætt og blandað merki	Lagað Stillingar, ekki er hægt að breyta virkni einu sinni framleitt
Varanleiki	High Nákvæmni og endurtekningarhæfni í fjöldaframleiðslu tryggir samræmi	Næmt að skemmdum frá raka, kyrrstæðri losun og ofhitnun

Forrit örgjörva og samþættar hringrásir

Örgjörvi

1. tölvur og farsímar

Í tölvum og farsímum þjóna örgjörvi sem kjarnavélar sem keyra stýrikerfi og forrit.Þeir sjá um allt frá grunninntaki til flókinna fjölverkavinnslu, sem gerir kleift að skoða internetið, keyra hugbúnað, streyma myndbönd og nota farsímaforrit.Hraði og skilvirkni tækis er að mestu leyti háð krafti örgjörvi þess.

2. innbyggð kerfi

Örverslanir eru mikið notaðir í innbyggðum kerfum sérhæfðum tölvukerfum sem framkvæma sérstaka aðgerðir innan stærri véla.Í hversdagslegum tækjum eins og sjálfsalum, örbylgjuofnum og snjöllum hitastillum, stjórna örgjörvum stjórnunarrökfræði og sjálfvirkum aðgerðum.Hlutverk þeirra er að tryggja nákvæm og tímabær viðbrögð við aðföngum og umhverfisbreytingum.

3.. Iðnaðarbúnaður

Í iðnaðarumhverfi eru örgjörvi notaðir til sjálfvirkni og stjórnunar.Þeir eru felldir inn í forritanlega rökstýringu (PLC), vélfærafræði og gagna skógarhöggsmenn.Þessir örgjörvar fylgjast með og stjórna framleiðsluferlum, meðhöndla gagnaöflun og framkvæma leiðbeiningar sem viðhalda öryggi, skilvirkni og samræmi á verksmiðjugólfinu.

4. Bifreiðakerfi

Nútíma farartæki treysta mikið á örgjörva til að stjórna ýmsum undirkerfi.Allt frá vélareftirlitseiningum (ECU) sem stjórna eldsneytisinnspýtingu og losun til háþróaðra ökumannsaðstoðarkerfa (ADA) sem styðja við akreina og forðast árekstur, eru örgjörvi miðlægir í afköstum og öryggi bifreiða.Þeir knýja einnig infotainment kerfi, leiðsöguverkfæri og loftslagsstýringaraðgerðir.

5. Samskiptatæki

Samskiptainnviði fer eftir örgjörvum til að stjórna gagnaflutningi og vinnslu merkja.Tæki eins og leið, mótald og farsíma stöðvar nota örgjörva til að beina upplýsingum á skilvirkan hátt, viðhalda stöðugleika netsins og styðja þráðlaust og hlerunarbúnað samskipti.Þessir örgjörvar gera kleift hratt, öruggt og áreiðanlegt gagnaskipti.

6. Lækningatæki

Á læknisfræðilegum vettvangi eru örgjörvagreiningartæki, eftirlitskerfi og myndgreiningarbúnaður.Tæki eins og hjartalínurit vélar, blóðþrýstingskjáir, Hafrannsóknastofnun skannar og ómskoðunartæki treysta á örgjörva til að vinna úr gögnum hratt og skila nákvæmum upplestrum.Sameining þeirra bætir bæði öryggi sjúklinga og skilvirkni klínískra meðferða.

Innbyggðar hringrásir (ICS)

1. Stafræn ICS

Stafræn ICS starfar með tvöföldum rökfræði (0s og 1s) og eru mikilvæg fyrir stafræna rafeindatækni.Má þar nefna örstýringar, minnisflís (eins og RAM og ROM) og rökfræðihlið.Stafræn ICS er að finna í öllu frá snjallsímum og fartölvum til þvottavélar og reiknivélar, og framkvæma verkefni eins og gagnageymslu, merkisvinnslu og stjórnun rökfræði.

2. Analog ICS

Analog ICS meðhöndla stöðug rafmerki og eru notuð í forritum þar sem breytileiki merkis er mikilvægur.Þau eru notuð í hljóðmögnun, skynjaravinnslu og spennureglugerð.Til dæmis, hliðstætt ICS í hljóðkerfi aðlaga rúmmál og tón, en í hitastigskynjara, umbreyta þeir umhverfisinntakum í læsilegar framleiðsla.

3.. Blandað merki

Blandað merki ICs sameina hliðstæða og stafræna aðgerð á einum flís, sem gerir þá tilvalið til að brúa bilið á milli líkamlegra aðfanga og stafrænna kerfa.Þau eru mikið notuð í tækjum sem krefjast hliðstæða til stafrænna eða stafrænna til aðgreiningar, svo sem snjallsíma, þráðlausra samskiptaeininga og snertiskjáviðmóta.

4. Power ICS

Kraftur IC er hannaður til að stjórna dreifingu og stjórnun raforku innan kerfis.Þau eru notuð í snjallsímum, rafknúnum ökutækjum, rafhlöðuhleðslutæki og endurnýjanlegu orkukerfi til að tryggja skilvirka umbreytingu rafgeymis og rafhlöðustjórnun.Með því að hámarka orkunotkun bætir kraft ICS langlífi og öryggi rafeindatækja.

5. IoT-sértæk ICS

Internet of Things (IoT) tæki nota oft sérhæfða ICS sem samþætta skynjun, gagnavinnslu og þráðlaus samskipti í samningur.Þessar allt-í-einn flís er að finna í snjöllum heimavæjum, áberandi heilsufarskjám, landbúnaðarskynjara og sjálfvirkni iðnaðar.Geta þeirra til að starfa á litlum krafti meðan tenging er skilin gerir þau mikilvæg fyrir vöxt IoT vistkerfisins.

Niðurstaða

Örgjörvi og IC eru litlir en öflugir hlutar sem láta rafeindatæki virka.Örgjörvar geta keyrt mörg mismunandi verkefni vegna þess að þeir fylgja leiðbeiningum hugbúnaðar, sem gerir þær gagnlegar í tölvum, vélum og snjalltækjum.ICS er smíðað til að vinna eitt starf virkilega vel, eins og að magna hljóð eða geyma minni og finnast í alls kyns rafeindatækni.Þó að örgjörvi séu sveigjanlegir og hægt er að forrita þær, eru flestar ICS fastar og einfaldari.Saman hjálpa þeir til að knýja allt frá heimagræjum til iðnaðarvélar, sem hver gegnir mikilvægu hlutverki eftir því hvað tækið þarf að gera.
