Að leysa rafrásir með möskvastraumum

Þegar þú ert að reyna að reikna út hvernig straumur fer í gegnum hringrás getur það orðið ruglingslegt hratt - sérstaklega ef hringrásin er með margar lykkjur og íhluti.Það er þar sem möskvastraumsaðferðin kemur inn. Það hjálpar þér að einbeita þér aðeins að lykkjunum í hringrásinni, sem gerir það auðveldara að leysa fyrir óþekkta strauma og spennu án þess að fylgjast með hverjum vír.Með því að beita einföldum reglum eins og spennulöggjöf Kirchhoff og lög Ohm geturðu brotið vandamálið í viðráðanlegar skref.Þessi aðferð sparar ekki aðeins tíma heldur heldur stærðfræðin einfaldari, sérstaklega í flóknari hringrásum.Hvort sem þú ert að fást við viðnám, orkugjafa eða jafnvel AC íhluti, þá gefur möskvagreining þér skýra, áreiðanlega leið til að fylgja.Í þessari handbók lærir þú hvernig á að beita aðferðinni skref fyrir skref með því að nota dæmi og sjá einnig hvenær það er rétt tæki til að nota.

Vörulisti

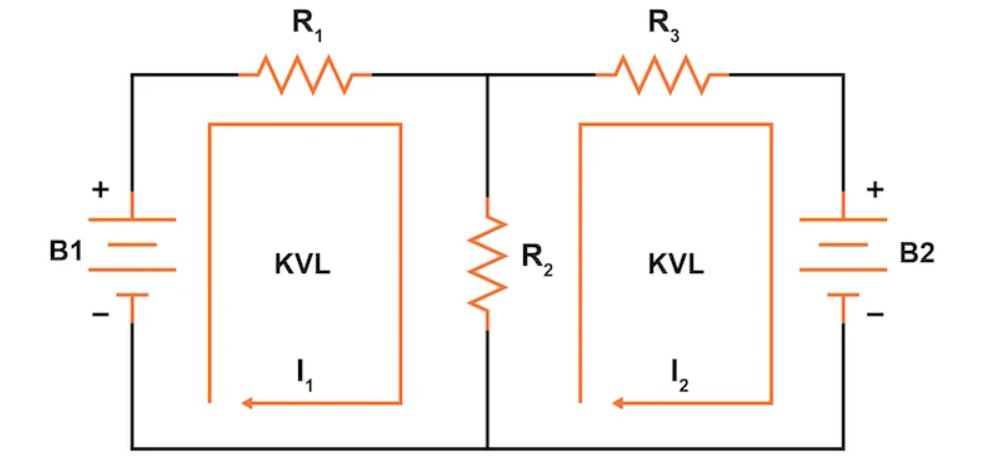

Mynd 1. MESH núverandi aðferð (Loop Current Method)

Hver er möskvastraumsaðferð í hringrásagreiningu?

The MESH núverandi aðferð er gagnlegt tæki sem þú getur notað til að reikna út hvernig straumur rennur í gegnum hringrás.Í stað þess að skoða hvern vír og útibú sérstaklega, beinist þessi aðferð að lykkjur eða möskva innan hringrásarinnar.Möskva er bara lokuð leið sem ekki umlykur neinar aðrar lykkjur í honum.Þegar þú hefur séð þessar möskva úthlutar þú hverjum og einum straumi.Stefna hvers möskvastraums þarf ekki að vera rétt - þú ert frjálst að velja hvaða stefnu sem er og stærðfræðin mun raða út hvort hún endar jákvætt eða neikvætt.

Það sem gerir möskvastraumsaðferðina sérstaklega gagnlega er hvernig hún á við Spennulög Kirchhoff (KVL). KVL segir að ef þú ferð alla leið um hvaða lykkju sem er í hringrás, þá bætir heildarspennan sem þú færð og tapar upp við núll.Þú sameinar þetta með Lög Ohm—Hver sem tengist spennu, straumi og mótstöðu - að skrifa jöfnur sem lýsa því sem er að gerast í hverri lykkju.Þessar jöfnur hjálpa þér að leysa fyrir óþekkta strauma og spennu í hringrásinni.

Einn ágætur hlutur við þessa aðferð er að hún leiðir oft til Færri jöfnur en aðrar aðferðir, eins og útibús núverandi aðferð.Í stað þess að skrifa sérstaka jöfnu fyrir hverja útibú eða mótum þarftu aðeins einn fyrir hverja möskva.Það gerir það mun auðveldara að leysa, sérstaklega þegar þú ert að fást við hringrás sem hefur marga hluti.

Svo, á einfaldan hátt, snýst möskva straumurinn um Úthluta lykkjustraumum, skrifa jöfnur með lögum KVL og Ohm og leysa fyrir óþekkt.Það er skýr, rökrétt leið til að greina rafrásir án þess að villast í of mörgum smáatriðum.

Hvernig á að beita möskvastraumsaðferðinni?

Áður en byrjað er að byrja með MESH núverandi aðferð hjálpar það að vita að við munum vinna með kunnuglegan hringrás - sú sama og notuð var áðan til að útskýra aðrar leiðir til að greina hringrásir.Þetta gerir það auðveldara að bera saman hvernig mismunandi aðferðir virka á sömu uppsetningu og skilja hvað hver og einn býður upp á.

Þú manst kannski eftir að hafa séð þessa hringrás í dæmum með því að nota:

• Útibús núverandi aðferð

• Supition setning

• Setning Thevenins

• Setning Norton

• Setning Millmans

Í þessu tilfelli munum við nú skoða nánar hvernig möskvastraumsaðferðinni er beitt á sömu hringrásina.

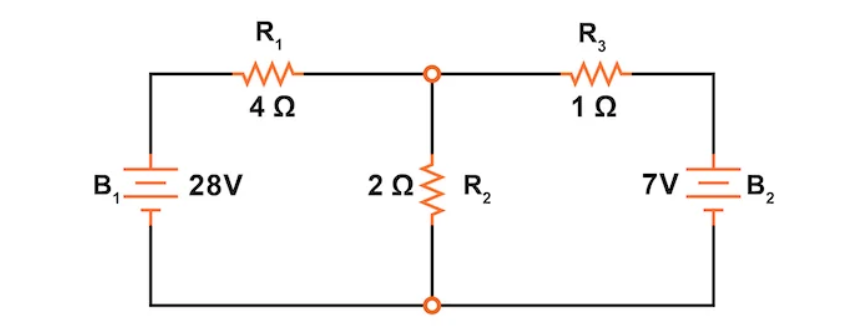

Mynd 2. Hringrásarmynd til að skýra möskvastraumsaðferðina.

Að nota þetta dæmi gerir það einfalt að fylgja hverju skrefi ferlisins.Þú munt fá að sjá hvernig MESH núverandi aðferð brýtur hlutina niður, hvernig straumum er úthlutað í hverri lykkju og hvernig jöfnur eru skrifaðar og leystar - allt á skýran og viðráðanlegan hátt.

Skref 1: Finndu og merktu núverandi lykkjur

Það fyrsta sem þú munt gera í möskvastraumnum er að Þekkja og merkja lykkjurnar í hringrásinni.Þessar lykkjur eru lokaðar slóðir sem samanstendur af hringrásarþáttum eins og viðnám og spennuuppsprettur.Hver lykkja mun hafa straum sem þú úthlutar henni og saman ættu lykkjurnar að hylja alla hluta hringrásarinnar.Þetta tryggir að enginn hluti sé skilinn eftir þegar þú ert að leysa fyrir óþekkt gildi.

Í dæmi hringrás okkar (mynd 2) fer fyrsta lykkjan í gegn B1, R1 og R2, meðan önnur lykkjan liggur í gegn B2, R2 og R3.Þessar lykkjur eru valdar þannig að sérhver hluti liggur í að minnsta kosti einni þeirra.

Mynd 3. Þekkja og merkja núverandi lykkjur.

Einn hluti þessarar aðferðar sem kann að virðast undarleg í fyrstu er hugmyndin um lykkjustrauma sem „streyma“ í hverri lykkju.Þú ímyndar þér þá eins Örlítil gírar snúast, stundum í sömu átt, stundum í gagnstæða.Það er þar sem hugtakið möskva kemur - vegna þess að straumar frá mismunandi lykkjum geta „fest saman“ saman þegar þeir fara í gegnum sameiginlega íhluti.

Þegar þú velur stefnu fyrir hvern lykkjustraum þarf það ekki að vera fullkomið.Þú getur valið réttsælis eða rangsælis, og stærðfræðin mun enn ganga upp.Ef raunveruleg stefna reynist vera önnur mun straumurinn bara koma út sem a neikvæð tala, sem þýðir að það rennur í hina áttina.

Það hjálpar líka ef þú úthlutar lykkjustraumum sem flæða í sömu átt í gegnum alla sameiginlega hluti.Til dæmis, í R2 streyma bæði straumar i1 og i2 „niður“ í gegnum það í þessu dæmi.Þetta gerir það einfaldara seinna þegar þú skrifar jöfnurnar fyrir spennudropana.

Skref 2: Merkisspennuleiðbeiningar

Þegar þú hefur valið leiðbeiningar möskvastraumanna er það næsta að gera Merktu spennuna lækkar þvert á viðnám.Þetta þýðir að sýna hvaða hlið hverrar viðnáms er jákvæð og hver er neikvæð, byggð á því hvernig straumurinn streymir í gegnum hann.Stefnan sem þú valdir fyrir möskvastrauminn hjálpar þér að ákveða þetta.

Mynd 4. Merktu spennuspennu.

Góð leið til að muna þetta er að hlið viðnámsins þar sem straumurinn fer inn er talinn Jákvæð hlið, og hliðin þar sem hún gengur út er neikvæðar hliðar.Það er vegna þess að viðnám lækkar spennu Þegar straumur rennur í gegnum hann - það veitir ekki spennu eins og rafhlaða gerir.Svo, spennan „fellur“ í átt að straumnum.

Það er einnig mikilvægt að hafa í huga að rafhlöður eru aðeins öðruvísi.Þeirra Polarities er fastur með því hvernig þeir eru teiknaðir á hringrásarmyndinni.Stundum gæti pólun rafhlöðunnar ekki passað við þá stefnu sem þú valdir fyrir strauminn í þeirri lykkju og það er fullkomlega í lagi.Þú þarft ekki að breyta neinu - fylgdu bara rafhlöðutákninu og áætluðu núverandi stefnu þinni sérstaklega þegar þú skrifar spennujöfnurnar seinna.

Með því að merkja allt þetta vandlega Spennuskautar, þú gerir það mun auðveldara að beita spennulöggjöf Kirchhoff í næsta skrefi.Þannig, þegar þú ferð um lykkju, þá veistu nákvæmlega hvernig spennan rísa eða falla, sem hjálpar þér að setja upp jöfnurnar þínar rétt.

Skref 3: Notaðu spennulög Kirchhoff fyrir hverja lykkju

Með því að nota spennulög Kirchhoff ferðu nú í göngutúr um hverja lykkju í hringrásinni og fylgist með spennudropunum og skautum þeirra.Rétt eins og í útibússtraumsaðferðinni er spennufall hvers viðnáms táknað með því að margfalda viðnámið (í ohm) með möskvastraumnum sem flæðir í gegnum það.Þar sem raunveruleg núverandi gildi eru ekki þekkt ennþá notarðu breytur fyrir þá.Í tilvikum þar sem tveir möskvastraumar fara í gegnum sama viðnám sameinarðu þá til að endurspegla heildarstrauminn í gegnum þann íhlut.

Þú getur byrjað hvenær sem er í lykkju og rekja í hvaða átt sem er - það er algerlega undir þér komið.Hérna, fyrir vinstri lykkjuna, byrjar þú á neðra vinstra horninu og fer réttsælis.Hugsaðu um sjálfan þig að halda voltmeter með rauðu blýinu sem vísar alltaf á undan og sá svarti á bak við.Fyrir vinstri lykkjuna sem inniheldur núverandi i₁ verður jöfnan:

Taktu eftir því hvernig r₂ ber strauminn sem samanstendur af bæði i₁ og i₂.Það er vegna þess að báðir möskvastraumar flæða í sömu átt í gegnum R₂, svo þeir bæta við sig.Næst skaltu dreifa stuðulinum 2 yfir bæði I₁ og I₂, hópaðu síðan svipuðum skilmálum til að gera það einfaldara:

Nú ertu með eina jöfnu með tveimur óþekktum, I₁ og I₂.Til að finna gildi þeirra þarftu eina jöfnu í viðbót, sem þú getur fengið með því að gera sama ferli fyrir rétta lykkju hringrásarinnar.

Að þessu sinni skaltu fylgja hægri lykkjunni, sem ber núverandi i₂, byrjar aftur við neðra vinstra hornið og rekja réttsælis.Þetta gefur þér aðra KVL jöfnu.Í þessari lykkju er straumurinn í gegnum r₂ enn summan af i₁ og i₂, og svo er það r₃ sem ber aðeins i₂.Þú ert líka með spennuuppsprettu 7V í lokin.Svo að jöfnan kemur út sem:

Einfaldaðu það enn og aftur með því að dreifa og sameina eins og hugtök:

Nú þegar þú ert með tvær jöfnur með tveimur óþekktum, þá ertu búinn að leysa fyrir möskvastraumana I₁ og I₂.

Skref 4: Leysið jöfnurnar til að finna óþekkta strauma

Nú þegar þú hefur skrifað KVL jöfnurnar tvær frá hverri lykkju er næsta skref að Leysið fyrir óþekkta möskva strauma.Þetta eru gildi i₁ og i₂ - straumarnir sem streyma í lykkjunum sem þú skilgreindir áðan.

Til að gera hlutina aðeins auðveldari hjálpar það að endurskipuleggja jöfnurnar Þannig að þeir eru snyrtilega raðað upp.Þannig er einfaldara að koma auga á mynstur eða beita aðferðum eins og skipti eða brotthvarfi.

Þú getur nú notað hvaða aðferð sem þú kýst að leysa þessar jöfnur.Sumum finnst gaman að nota skipti en aðrir gætu farið í brotthvarf.Ef þú ert að leysa með höndunum heldur brotthvarfi venjulega hlutunum hreinni.Hvort heldur sem er, þegar þú vinnur í gegnum stærðfræðina, þá færðu:

[Jafna endanlegrar möskva núverandi lausnar]

Niðurstaðan fyrir I₁ Segir okkur að áætluð stefna fyrir þann straum hafi verið rétt - hún rennur eins og dregin er í lykkjunni.Aftur á móti, Neikvætt gildi i₂ þýðir að straumur rennur í raun í gagnstæða átt að því sem gert var ráð fyrir.Þetta er alveg eðlilegt í möskvagreiningu.Það þýðir ekki að neitt hafi farið úrskeiðis;Það segir þér bara hvaða leið straumurinn rennur virkilega í þá lykkju.

Með þessum gildum hefurðu nú Raunverulegir möskvastraumar, og í næstu skrefum muntu nota þau til að komast að því hvað er að gerast í hverri grein hringrásarinnar.

Skref 5: Uppfærðu möskva strauma og finndu útibústrauma

Nú þegar við höfum fundið gildi möskva strauma, næsta skref er að sjá hvernig þeir þýða raunverulega Útibústraumar- Straumarnir sem streyma um hvern hluta hringrásarinnar.Til að gera þetta förum við aftur í upprunalegu skýringarmyndina og beitum möskvastraumsgildum á viðkomandi íhluti.

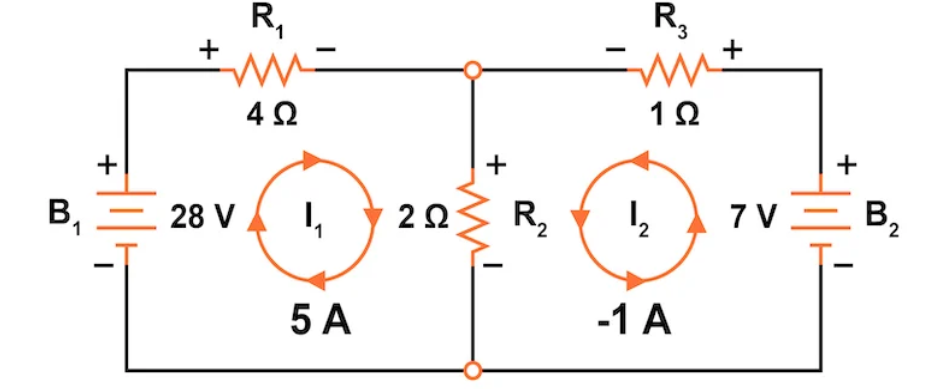

Mynd 5. Hringrás með reiknuðum möskvastraumgildum.

Frá fyrri útreikningnum fundum við það I₁ = 5 a Og I₂ = –1 a.The Neikvætt merki á I₂ þýðir einfaldlega að straumurinn rennur í gagnstæða átt Út frá því hvernig við gerðum það upphaflega ráð fyrir í lykkjunni.Svo, í raun og veru, rennur ég réttsælis, ekki rangsælis.

Til að endurspegla þetta, teiknum við hringrásina og uppfærum stefnu i₂, svo og spennu pólunina yfir alla hluti sem það hefur áhrif á - eins og viðnám R3.

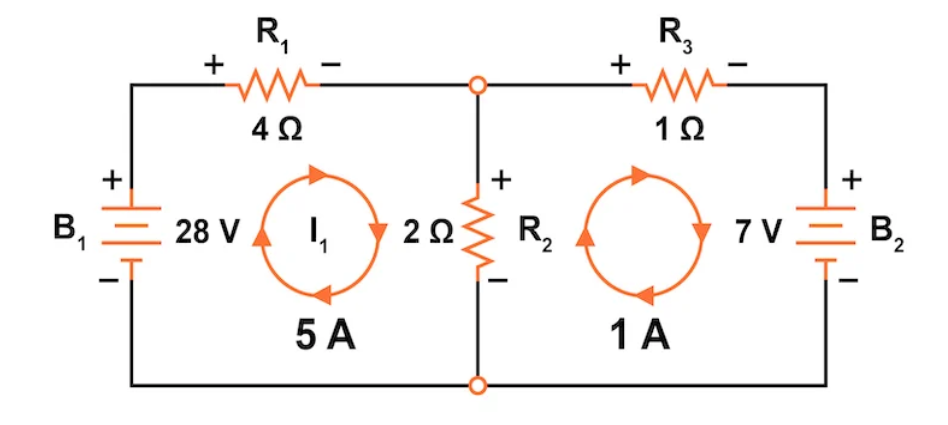

Mynd 6. Hringrás með leiðréttri möskvastraum fyrir i₂.

Nú þegar bæði möskvastraumsgildi og leiðbeiningar eru stilltar, getum við Ákveðið strauminn í hverri grein.Þessi hluti er alveg einfaldur:

• The Núverandi í gegnum R1 er bara I₁, sem er 5 a, þar sem enginn annar möskvastraumur fer í gegnum hann.

• The Núverandi í gegnum R3 er bara I₂, og með leiðréttri átt er það í raun 1 a flæðandi réttsælis.

• fyrir R2, hlutirnir eru aðeins áhugaverðari, síðan Báðir möskvastraumar Farðu í gegnum það.

Ef um er að ræða R2, möskva straum I₁ hreyfist niður í gegnum viðnám, meðan leiðréttur straumur I₂ hreyfist upp.Þessir tveir straumar eru andvígir hvor öðrum, svo nettó straumur Í gegnum R2 er munurinn á milli þeirra.

Svo, útibú í gegnum R2 er 4 A flæðir niður , eftir stefnu i₁.Þessi lokaaðlögun gefur okkur fulla mynd af því hvernig straumurinn hegðar sér í öllum hlutum hringrásarinnar.

Mynd 7. Hringrás með reiknuðum útibústraumum.

Með þessu skrefi lokið hefur þú tekið abstrakt lykkjustraumana og breytt þeim í Alvöru, Líkamlegir straumar flæðir í gegnum hverja viðnám og spennuuppsprettu.Það er raunverulegur kraftur MESH straumsins - það gefur þér skýra, kerfisbundna leið til að leysa jafnvel flókna hringrás stykki fyrir stykki.

Skref 6: Finndu spennudropa með lögum Ohm

Nú þegar Útibústraumar eru þekktir, við getum notað Lög Ohm Til að reikna út spennuna lækkar yfir hverja viðnám.Lög Ohm eru einföld: V = i × r—Meaning spennu jafngildir núverandi tímamótstöðu.Spennufall hvers viðnám fer eftir straumnum sem flæðir í gegnum hann og viðnámsgildi hans.

Við skulum reikna spennufallið yfir hvert viðnám:

Fyrir viðnám R1, straumurinn er 5 a (i₁) og viðnámið er 4 ohm, svo spennufallið er 20 volt.

Viðnám R2 Er með tvo möskva strauma sem fara í gegnum það, svo við tökum muninn (þar sem þeir streyma í gagnstæða átt).Það gefur straum 4 a og spennu af 8 volt.

Viðnám R3 hefur aðeins straumur i₂ streymt í gegnum það, sem er 1 a, og viðnám þess er 1 ohm, þannig að spennufallið er bara 1 volt.

Nú skulum við tvöfalda niðurstöður okkar með því að nota Spennulög Kirchhoff.Hugmyndin hér er sú að heildarspennuhagnaður og lækkar um lokaða lykkju verður að hætta við núll.Við munum nota þetta á báðar lykkjurnar í hringrásinni:

Báðar lykkjurnar kíkja rétt á.Þetta þýðir að spenna lækkar og straumleiðbeiningar eru í samræmi og hringrásin er nú að fullu greind með möskvastraumsaðferðinni.

Ávinningur af því að nota möskva straum yfir útibústraum

Einn stærsti kosturinn í MESH núverandi aðferð er að það gerir þér oft kleift að leysa hringrás með því að nota Færri jöfnur Og Færri óþekktir en útibús núverandi aðferð.Þetta er sérstaklega gagnlegt þegar unnið er með flóknari net þar sem reynt er að fylgjast með öllum straumum í hverri grein getur fljótt orðið yfirþyrmandi.

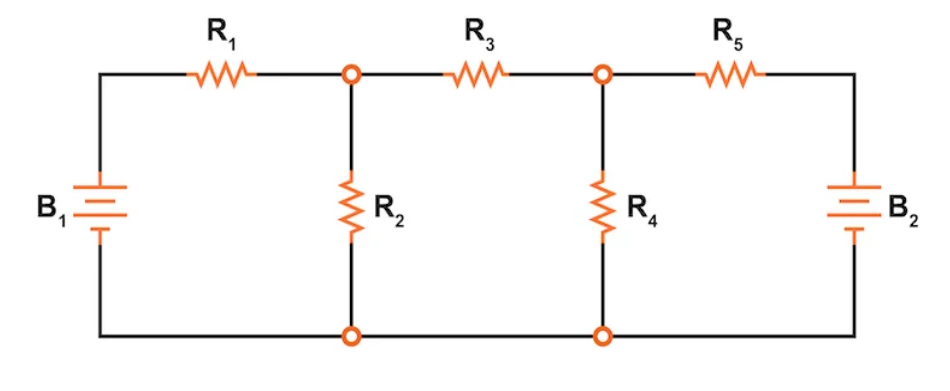

Taktu til dæmis flóknari hringrás sem sýnd er hér að neðan.

Ef þú myndir leysa þessa hringrás með því að nota Útibús núverandi aðferð, þú þarft að skilgreina sérstaka breytu fyrir hvern einstaka straum sem flæðir um hverja grein.Í þessari tilteknu hringrás þýðir það að úthluta straumum I₁ í gegnum i₅.Þú getur séð hvernig þessi uppsetning lítur út á skýringarmyndinni hér að neðan.

Mynd 9. Flókin uppsetning hringrásar fyrir greinagreiningu greinar.

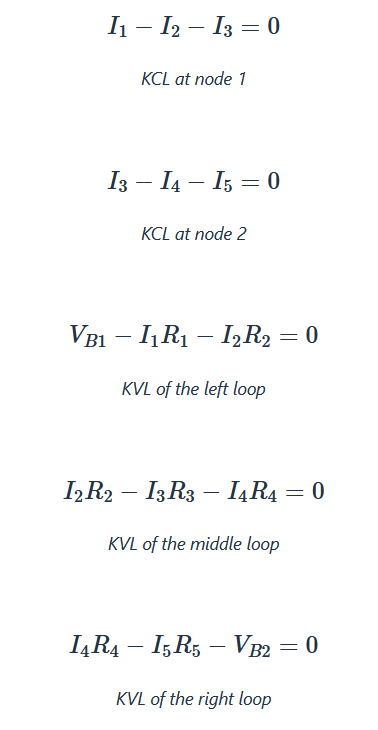

Til að leysa þessa uppsetningu með greinaraðferðinni þarftu fimm jöfnur—Two byggt á Núverandi lög Kirchhoff (KCL) við hnútana og þrjá frá Spennulög Kirchhoff (KVL) yfir lykkjurnar.Það er mikið af breytum til að stjórna.

Ef þú ert fínn að leysa fimm samtímis jöfnur, þá er það alveg hægt - en það tekur tíma og getur orðið ruglingslegt, sérstaklega án reiknivélar.

Hins vegar einfaldar möskvastraumsaðferðin ferlið.Í stað fimm aðskildra strauma skilgreinir þú aðeins einn lykkjustraumur fyrir hvern möskva.Í þessu tilfelli eru bara Þrjár lykkjur, svo þú þarft aðeins að skilgreina I₁, i₂ og ​​i₃.Skýringarmyndin hér að neðan sýnir hvernig þessi uppsetning lítur út.

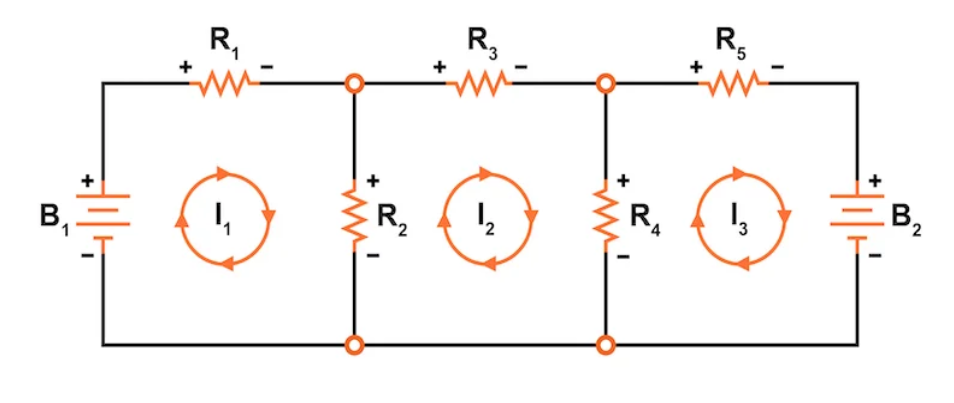

Mynd 10. Flókin uppsetning hringrásar fyrir núverandi greiningu á möskva.

Og núna, með því að nota bara þessa þrjá lykkjustrauma, geturðu skrifað Þrjár KVL jöfnur—En fyrir hverja lykkju.

Með Færri óþekktir og færri jöfnur, möskvaaðferðin sparar tíma og fyrirhöfn - sérstaklega þegar þú ert að leysa allt með höndunum.Það hjálpar einnig til við að draga úr líkunum á að gera mistök meðan þú setur upp eða leyst kerfið.Þetta er það sem gerir það að ákjósanlegri aðferð til að greina planarrásir, sérstaklega þegar skilvirkni skiptir máli.

Meðhöndlun háðra aðila í möskvagreiningu

Þegar hringrás felur í sér háð heimildirEnn er hægt að nota möskvastraumsaðferðina á áhrifaríkan hátt - þú þarft bara að taka aðeins aðra nálgun þegar þú setur upp jöfnurnar þínar.Háðar heimildir eru sérstakir þættir sem gildi eru ekki fastir en í staðinn fer eftir annarri spennu eða Núverandi annars staðar í hringrásinni.

Þessar heimildir eru í mismunandi gerðum.Sumir veita spennu byggða á öðrum straumi eða spennu og aðrir veita straum byggð á öðrum hluta hringrásarinnar.Burtséð frá gerð, það sem gerir þá einstaka er að hegðun þeirra er bundin við eitthvað sem gerist á öðrum stað hringrásarinnar.

Til að takast á við þetta í möskvagreiningu fylgir þú venjulegu ferlinu - skilgreinir möskvastrauma og skrifar KVL jöfnur - en þegar þú kemur að háðri uppsprettu skrifarðu líka Stuðningsyfirlýsing Það sýnir hvernig gildi þess tengist stjórnunarbreytunni.Þetta er oft kallað a þvingun.Þú munt taka þetta með á listanum þínum yfir jöfnur sem á að leysa.

Ef háð uppspretta er a núverandi uppspretta Og það er deilt á milli tveggja möskva, þú notar það sem kallast a Supermesh.Í stað þess að skrifa aðskildar KVL jöfnur fyrir hverja möskva sem inniheldur uppsprettuna býrðu til stærri lykkju sem fer um báða möskva og sleppir yfir uppsprettuna sjálfa.Þú notar síðan sérstaka tjáningu til að lýsa núverandi tengslum milli lykkjanna.

Þannig að jafnvel þó að háðar heimildir bæti smá auka skrefi, þá meðhöndlar möskvastraumsaðferðin þær vel.Þú bætir bara við einu sambandi í viðbót til að gera grein fyrir því hvernig heimildin hegðar sér, og þá leysir þú allt kerfið saman - alveg eins og þú myndir gera í öðrum hringrás.

Möskvagreining í AC hringrásum með viðnám

Möskvastraumsaðferðin virkar alveg eins vel í AC hringrásir eins og það gerir í DC hringrásum - en með nokkrum lykilmun.Í AC greiningu, í stað þess að nota bara viðnám, muntu vinna með viðnám, sem sameinar bæði viðnám og viðbrögð.Þetta þýðir að þú ert að fást við íhluti eins og Þéttar og inductors, sem hegða sér á annan hátt eftir tíðni AC merkisins.

Viðnám er leið til að tjá hversu mikill hluti standast eða bregst við AC straumi.Það felur ekki bara í sér stærðargráðu, eins og viðnám gerir, heldur einnig a fasahorn, sem segir þér hversu mikið straumurinn er færður í tíma miðað við spennuna.Þess vegna eru gildi í AC Mesh greiningu skrifuð með flóknar tölur—HVAR geta táknað bæði stærð og áfanga spennu og strauma.

Í stað þess að skrifa bara möskvajöfnur með reglulegum tölum muntu skrifa þær í Phasor form, þar sem spenna og straumar eru gefnir upp sem flókin gildi.Skrefin eru mjög svipuð því sem þú hefur þegar séð:

• Þú þekkir möskva og úthlutar núverandi leiðbeiningum.

• Þú skrifar lykkjujöfnur með viðnám gildi í stað einfaldrar viðnáms.

• Þú leysir jöfnunarkerfi með því að nota flókið tölur, sem gefur þér phasor form möskva straumanna.

Þessir fasastraumar segja þér ekki bara hversu stór hver straumur er, heldur einnig hvernig hann Lag eða leiðir Spennan fer eftir hvarfgjarnum íhlutum í hringrásinni.Þegar þú hefur leyst fyrir phasor straumana geturðu umbreytt þeim aftur í tímabundna gildi ef þess er þörf.

Svo meðan AC Mesh greining bætir lag af flækjum með fasar og viðnám, kjarnaaðferðin er sú sama.Þú lengir bara það sem þú veist nú þegar í heimi skiptisstraums með því að nota nokkur ný tæki.

Hvernig á að bera kennsl á planar og ekki planarrásir

Áður en þú notar MESH núverandi aðferð er mikilvægt að athuga hvort hringrásin sé planar eða ekki planar.Möskvagreining virkar aðeins rétt með planarrásum, svo að vita að munurinn hjálpar þér að forðast að nota hann þar sem hann á ekki við.

A. Planar hringrás er það sem hægt er að teikna á sléttu yfirborði án þess að einhver vír gengur yfir hvort annað - nema á raunverulegum tengipunktum eins og mótum.Ef þú ert fær um að teikna alla hringrásina í tveimur víddum og raða íhlutunum þannig að engar línur skarist nema að þeir eigi að vera tengdir, þá ertu að skoða planar hringrás.Flestar grunnrásir falla í þennan flokk og henta vel til greiningar á möskva.

A. hringrás sem ekki er planar , hins vegar inniheldur að minnsta kosti eina tengingu sem þyrfti að fara yfir annan vír ef þú reynir að teikna það flatt.Algengt dæmi er brú hringrás eða eitt með krossandi skipulag þar sem þú getur ekki hreyft vír um án skarast.Í þessum tilvikum virkar möskvastraumsaðferðin ekki rétt vegna þess að hún fer eftir því að skilgreina lykkjur án þess að fara yfir aðrar greinar.

Ef þú reynir að teikna hringrásina til að athuga og þú getur ekki forðast vír sem fara yfir, sama hvernig þú staðsetur þá, þá er það ekki planar.Þegar það gerist ættir þú að nota aðra aðferð - eins og Hnútspennuaðferð—Hver sem virkar bæði fyrir planar og ekki planar net.

Að geta komið auga á mismuninn snemma hjálpar þér að velja rétta greiningartækni og kemur í veg fyrir óþarfa rugl síðar í vandamálinu úr vandamáli.

Niðurstaða

MESH núverandi aðferð er klár og einföld leið til að leysa hringrás með því að einbeita sér að lykkjunum í stað hverrar einustu útibús.Það hjálpar þér að finna óþekkta strauma og spennu auðveldara með því að nota örfáar einfaldar reglur.Þegar þú hefur skilið hvernig á að setja upp lykkjurnar og jöfnurnar verða afgangurinn slétt ferli.Hvort sem þú ert að vinna með DC eða AC hringrás, þá gefur þessi aðferð þér skýra leið til að fylgja og fær þig til svara hraðar.
