Að skilja örvunarspólutækni í rafrænni verkfræði

Innleiðsluspólan, hornsteinn rafsegulfræði, felur í sér óaðfinnanlegan samruna fræðilegra meginreglna og hagnýtra notkunar.Þessar vafningar sýna fram á mikið fyrir fjölbreytt úrval rafrænna kerfa, sýna fram á djúpstæð samspil rafstrauma og segulsviðs.Innleiðingarspólu er leiðari vafinn um kjarnaefni, með rekstrarvirkni þess sem er háð segul gegndræpi kjarna og rafeinangrun vírsins.Blæbrigði skilnings á því hvernig þessar vafningar starfa, efnin sem notuð eru í smíði þeirra og tilheyrandi hönnunarval hefur mikil áhrif á skilvirkni þeirra og áreiðanleika.

Þessi grein grefur í margþætt hlutverk og rekstrarvirkni örvunarspólna, allt frá grunn rafseguleiginleikum þeirra til alvarlegra notkunar þeirra í nútímatækni.Með því að greina rekstrarvélfræði, burðarvirki og hagnýtar áskoranir sem þessar vafningar standa frammi fyrir fáum við innsýn í nauðsynlega hlutverk þeirra í rafrænum hringrásum og leggjum áherslu á stöðu þeirra í öllu frá orkustjórnun til merkisvinnslu.

Vörulisti

Mynd 1: Innleiðsluspólu

Afkóðun örvunarspólna

Innleiðsluspólu virkar með því að geyma orku í formi segulsviðs, sem gerir kleift að slétta orku milli rafstrauma og segulsviðs.Þetta ferli er hentugur fyrir getu þess til að standast skyndilegar breytingar á straumstreymi.Þegar straumurinn reynir að breytast hratt býr spólan andstæðing rafsegulkraftur (EMF) að koma á stöðugleika.Þessi hegðun er höfð að leiðarljósi meginreglunnar að EMF vinnur gegn spennunni sem veldur straumnum og hjálpar til við að slétta út hratt sveiflur.Stærðfræðilega er þessu lýst með formúlunni E = -l (D∅)/DT, þar sem L táknar spóluna og (D∅)/DTIS þann hraða sem segulstreymið breytist.

Þessi eiginleiki örvunarspólunnar er notaður til að stjórna straumbreytingum á rafrásum.Það er mikið notað í öllu frá grunn aflgjafa síum til flóknari kerfa eins og fjarskiptabúnaðar, þar sem óskað er eftir nákvæmri stillingu og merkisvinnslu.Hæfni til að miðla rafsegulviðskiptum gerir örvunarspóluna að lykilþátt í mörgum rafeindatækjum.

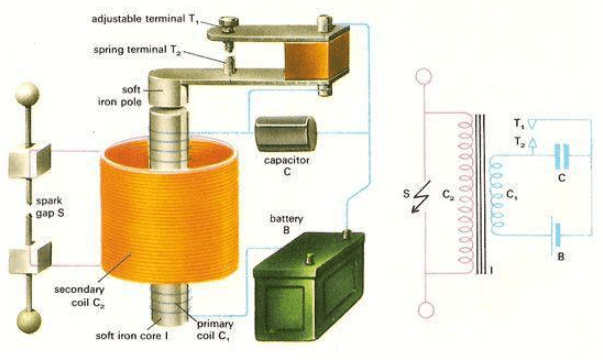

Mynd 2: Íhlutir örvunarspólu

Hluti af örvunarspólu

Innleiðingarspólu gegnir lykilhlutverki í rafsegulfræði og sýnir fullkomnar meginreglur með blöndu sinni af einfaldleika og margbreytileika.Að byggja upp örvunarspólu felur í sér þétt vinda einangraða vír um kjarna, sem hefur veruleg áhrif á afköst spólunnar.Kjarninn er hægt að búa til úr lofti eða segulmagnaðir efnum eins og ferrít eða járni.Val á efni hefur áhrif á segulstreymi spólu og heildarleiðni og ákvarðar hversu skilvirkt spólan starfar.

Að einangra vírinn er kraftmikill.Án viðeigandi einangrunar, ef vírin snerta hvor aðra, geta stuttar hringrásir komið fram.Þessir stuttbuxur trufla virkni spólunnar með því að breyta hvatningu sinni og geta leitt til alvarlegra kerfisbrests.Í hagnýtum stillingum getur einangrunin á vírnum versnað með tímanum vegna of mikils hita eða óvæntra spennu.Þegar þetta gerist er oft krafist viðhalds, sem getur falið í sér að spóla vandlega spóluna vandlega eða, í alvarlegum tilvikum, í stað þess að öllu leyti.

Þessi rekstrarmál eru ekki eingöngu fyrir örvunarspólur.Transformers, sem deila svipaðri hönnun, geta einnig þjáðst af ofhitnun, valdið stuttum hringrásum í rafmagns rafmagninu.Í versta falli gæti þetta leitt til eldsvoða í tækjum sem tengjast kerfinu.Slík áhætta varpa ljósi á stöðu vandaðrar hönnunar, efnisvals og gæðaeftirlits meðan á framleiðsluferlinu stendur.Að tryggja að spólan sé byggð til að standast mögulega streituvaldar eykur verulega áreiðanleika þess og öryggis.

Grunnbreytur sem skilgreina örvunarspólur

Árangur örvunarspólu veltur að miklu leyti á tveimur lykilstærðum: hvatningu og ómunatíðni.Inductance mælir getu spólu til að geyma segulorku og það hefur áhrif á þætti eins og fjölda vírs og gerð kjarnaefni sem notað er.Fleiri beygjur eða kjarni úr efnum með mikla segul gegndræpi, eins og járn eða ferrít, leiða til hærri inductance, sem gerir spólu kleift að mynda sterkara segulsvið fyrir tiltekið magn straums.Aftur á móti, með því að nota loftkjarna lækkar hvatinn en er ákjósanlegur í sumum hátíðni forritum vegna minni orkutaps.

Resonan tíðni er jafn nauðsyn.Það markar punktinn þar sem spólan breytist frá fyrst og fremst inductive hegðun yfir í rafrýmd hegðun, þar sem viðnám hans nær hámarki.Þessi tíðni er sérstaklega mikil í forritum eins og RF stillingu og vinnslu merkja, þar sem nákvæmni við stjórnun rafsegulbylgjna hentar.Verkfræðingar þurfa að reikna þessa tíðni vandlega til að tryggja að spólan skili best í sérstökum hringrásum, sérstaklega þar sem skýrleiki merkja eða skilvirkni aflflutninga er ósamræmi.

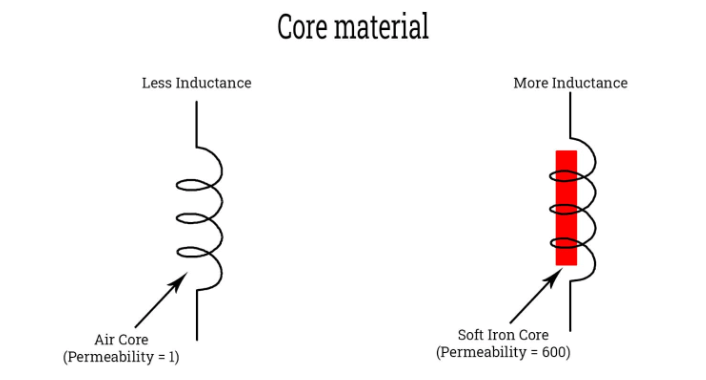

Mynd 3: Kjarnaefni á örvunarspólu

Kjarnaefni og segulmagnaðir eiginleikar þeirra

Að velja rétt kjarnaefni er athyglisvert að hámarka frammistöðu örvunar spólu vegna þess að það hefur bein áhrif á getu spólunnar til að búa til og viðhalda segulsvið.Þessi hæfileiki er mældur með segul gegndræpi efnisins, sem gefur til kynna hversu auðveldlega efnið gerir kleift að mynda segulsvið samanborið við lofttæmi.Kjarnaefni falla yfirleitt í þrjá flokka út frá segulmagnaðir eiginleikum þeirra: paramagnetic, diamagnetic og ferromagnetic.

Ferromagnetic efni eru oftast notuð í örvunarspólum vegna mikillar segul gegndræpi þeirra.Þessi efni auka hvata spólu verulega, sem gerir þau mjög dugleg til að búa til sterk segulsvið.Fyrir vikið eru ferromagnetic kjarna tilvalin fyrir forrit eins og spennir, mótorar og rafsegullestar þar sem sterk segulsvið eru gagnleg.

Áskoranir með ófullkomnum örvunarspólum

Í raunverulegum heimaforritum er árangur örvunarspólu oft frábrugðinn fræðilegum spám vegna ófullkomleika í hönnun og efnum.Einn helsti þátturinn er viðnám vinda vírsins, sem veldur því að hiti byggist upp við notkun.Þessi hiti dregur úr heildarvirkni spólunnar með því að eyða orku sem annars mætti ​​nota fyrir rafsegulvirkni.Að auki skapar skipulag vírsins sníkjudýr, sem breytir rafmagns eiginleika spólunnar, sem hefur áhrif á tíðnisvörun og skilvirkni þess.

Flokkun orkutaps í örvunarspólum

Þegar þeir vinna með örvunarspólur einbeita sér verkfræðingar að því að draga úr þremur megin gerðum afl taps: viðnámstapi, kjarnatapi og segulstreymistapi.Hver hefur áhrif á frammistöðu spólu á mismunandi vegu og krefst sérstakra aðferða til að takast á við þær á áhrifaríkan hátt.

Mynd 4: Viðnám tap

Viðnám tap kemur frá eðlislægri mótstöðu í vinda vír spólunnar.Í miklum straumum býr þessi viðnám hita, sem lækkar skilvirkni spólunnar og getur skemmt vír einangrun og kjarna með tímanum.Þessi hitauppbygging getur að lokum leitt til spólu bilunar ef ekki er stjórnað á réttan hátt.Til að draga úr viðnámstapi nota verkfræðingar oft vír með betri leiðni, eins og kopar eða silfri, og útfæra kælikerfi - svo sem aðdáendur eða hitaskifur - til að dreifa hitanum á skilvirkari hátt.

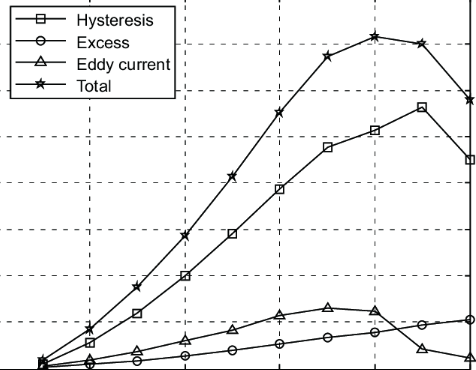

Mynd 5: Kjarnatap

Kjarnatap er tengt segulhegðun kjarnaefnisins og verður meira áberandi við hærri tíðni og lægri strauma.Þetta tap samanstendur af tapi á móðursýki (af völdum orkunnar sem notuð er til að segulmagnast og afmagnast kjarna) og tjónstraums tap (framkallað blóðrásarstrauma innan kjarna).Verkfræðingar geta dregið úr kjarnatapi með því að velja efni með lítið móðursýki, svo sem mjúk segulmagnaðir efni, og með því að hanna kjarna til að takmarka hvirfilstrauma.Þetta er oft náð með því að nota lagskipt kjarna eða sérhæfðar málmblöndur sem takmarka óæskilegt straumstreymi.

Mynd 6: Segulstreymistap

Segulstreymistap kemur fram þegar segulsviðið sem myndast við spólu sleppur fyrirhugaða leið og dregur úr skilvirkni spólunnar.Þetta er sérstaklega vandmeðfarið í forritum sem krefjast nákvæmrar segulstýringar.Til að takast á við þetta geta verkfræðingar bætt hönnun spólu með því að bæta við segulmjöl, vali efni sem takmarka segulstreymið betur eða stilla rúmfræði spólu og kjarna til að halda segulsviðinu einbeitt á viðkomandi svæði.

Örvunarspólur í rafeindatækni

Innleiðingarspólar gegna aðalhlutverki við að auka virkni rafrænna kerfa með því að stjórna rafsegulsviðum á skilvirkan hátt.Í mörgum hringrásum eru örvunarspólar notaðir til að stjórna straumi straumsins.Ein af þeirra einstöku aðgerðum er hæfileikinn til að loka fyrir beinan straum (DC) en leyfa skiptisstraumi (AC) að fara í gegnum.Þessi hæfileiki er sérstaklega gagnlegur í aflgjafa kerfum, þar sem nákvæm núverandi stjórnun hentar stöðugri og öruggri notkun.Þéttar geta aftur á móti ekki náð þessu sama stigi stjórnunar.

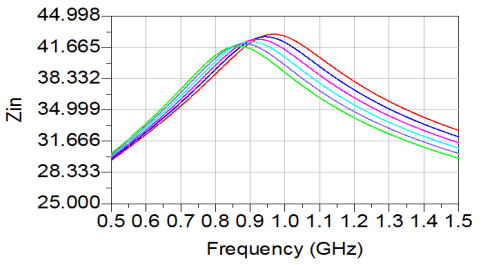

Mynd 7: Tíðni stilling

Í útvarpsbylgjum (RF) kerfum eru örvunarspólar grundvallaratriði fyrir stillingarrásir.Þeir vinna ásamt þéttum í sveiflum til að stilla sveiflutíðni, sem er hættulegt fyrir nákvæma merkisflutning og móttöku í tækjum eins og útvarpsbílum og móttakara.Þessi stillingaraðgerð tryggir árangursrík samskipti með því að viðhalda skýrleika og tryggð meðan á sendingu stendur.

Mynd 8: Merkjasíun

Innleiðingarspólar eru einnig lykilþættir í merkingarsímum, þar sem þeir hjálpa til við að draga úr hávaða og breyta bandbreidd merkja.Þetta er sérstaklega verulegt í samskiptatækjum, þar sem krafist er skýrs hljóðflutnings, og í nákvæmni tækjum, þar sem nákvæm merkisvinnsla er kraftmikil.Með því að slétta út rafmagnsmerki stuðla vafningar að áreiðanlegri og stöðugri afköstum á ýmsum rafrænum forritum.

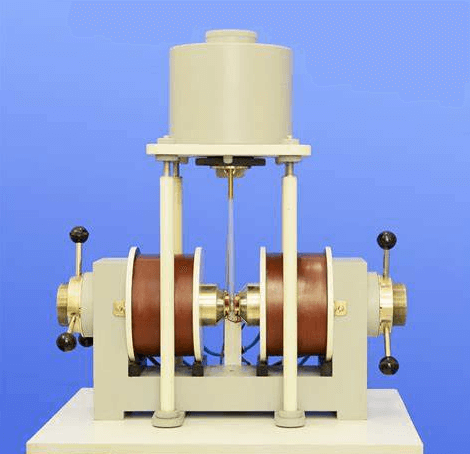

Mynd 9: Titring sýnishorns segulmælir (VSM)

Fjölhæfni örvunarspólna nær til vísindarannsókna, sérstaklega í tækjum eins og titrandi sýnishornamælir (VSM).Í VSM umlykur örvunarspólu titrandi sýni innan segulsviðs.Þegar sýnið hreyfist greinir spólan framkallaða spennu, sem gerir kleift að ná nákvæmri mælingu á segulmöguleikum efnisins.Þetta sýnir fram á aðalhlutverk spólu í miklum nákvæmni mælingum sem krafist er í vísindarannsóknum.

Mynd 10: Bifreiðageirinn

Í bifreiðageiranum eru örvunarspólur eins hættulegar og íkveikjuspólar í brunahreyflum.Þessar vafningar umbreyta lágspennu bílsins í háspennu sem þarf til að kveikja í eldsneytis-loftblöndunni í neistaplötum vélarinnar.Árangur íkveikjuspólna er beint bundinn við skilvirkni vélarinnar og sléttan ökutæki, sem gerir þá að kraftmiklum íhlutum í nútíma bifreiðarverkfræði.

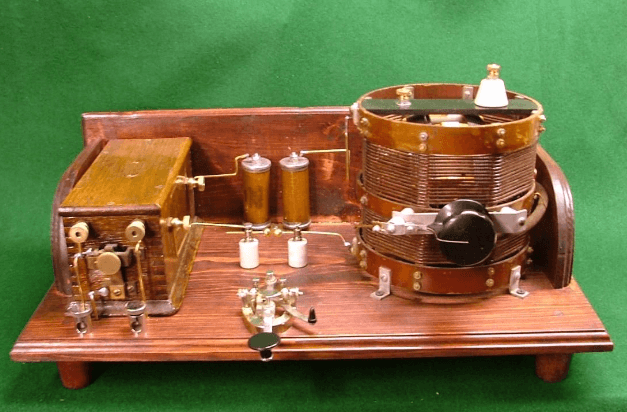

Mynd 11: Spark Gap Radio senders

Innleiðingarspólar eru einnig notaðir í Spark Gap Radio sendum til að búa til háspennu sem þarf til að senda útvarpsbylgjur yfir langar vegalengdir.Þessi geta hentar til að viðhalda sterkum, skýrum samskiptamerkjum, sérstaklega í forritum þar sem langdræg sending er nauðsynleg án verulegs niðurbrots merkja.

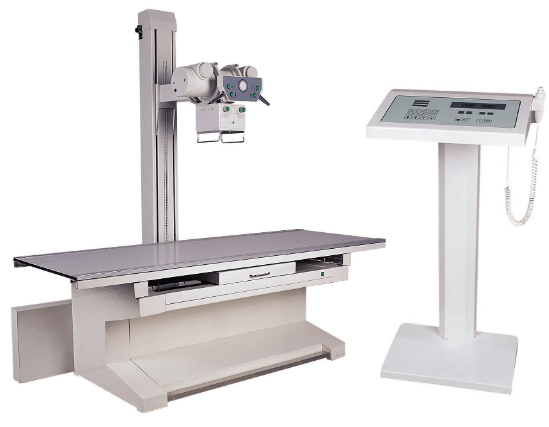

Mynd 12: Röntgenvélar

Á læknisfræðilegum vettvangi eru örvunarspólur aðal á rekstri röntgenvéla.Þessar vafningar hjálpa til við að búa til háa spennu sem þarf til að framleiða röntgengeislana, sem eru gagnlegar til greiningar á myndgreiningum.Með því að stjórna spennu, tryggja örvunarspólur að röntgenvélar virki á öruggan og skilvirkan hátt, sem gerir kleift að gera nákvæmar og árangursríkar greiningaraðferðir í heilsugæslunni.

Niðurstaða

Innleiðingarspólur, með kraftmiklum virkni sinni og fjölhæfum forritum, standa sem lykilþættir í ríki rafrænna verkfræði.Könnun þessara vafninga leiðir í ljós flókið landslag þar sem efnisvísindi, rafmagnshönnun og rekstrarstjórnun renna saman til að hámarka afköst og auka áreiðanleika kerfisins.

Þessi grein hefur bent á alvarlega þætti örvunarspólna, þar með talið ósjálfstæði þeirra á vali á kjarnaefnum, flækjum við stjórnun aflstaps og samþættingu þeirra í ýmsum rafrænu kerfi.Innsýnin í að stjórna raunverulegum rekstraráskorunum og endurtekningarferli prófunar og betrumbóta undirstrikar nauðsyn fyrir djúpan skilning á bæði fræðilegum og hagnýtum þáttum spóluhönnunar.Á endanum undirstrikar getu örvunar spólu til að stjórna rafsegulsviðum ekki aðeins gagnsemi sinni í miklu úrvali af forritum heldur staðfestir einnig þörfina á stöðugri nýsköpun og nákvæmri hönnun á sívaxandi sviði rafrænna kerfa.

Algengar spurningar [FAQ]

1. Hvað er spólu notuð í rafeindatækni?

Vafningar í rafeindatækni, oft kallaðir inductors, eru fyrst og fremst notaðir til að geyma orku á segulsviði þegar straumur rennur í gegnum þá.Þessi eign gerir það að verkum að þeir krefjast í hringrásum sem krefjast orkugeymslu, síunar eða tímasetningaraðgerða.Til dæmis, í aflgjafa, slétta sveiflur út til að veita stöðuga framleiðsluspennu.

2. Hver er tilgangur spólu í rafmagni?

Í rafkerfum eru vafningar notaðir til að örva segulsvið eða verða fyrir áhrifum af einu, allt eftir hlutverki þeirra.Geta þeirra til að geyma orku og losa tímabundið við að stjórna núverandi flæði, sem er kraftmikið í spennum og liðum.Þessi hæfileiki gerir vafningum kleift að umbreyta háspennu raforku í lægri spennustig sem henta til notkunar heimilis eða iðnaðar.

3. Hvað er örvunarspólu notuð?

Innleiðsluspólu er tegund spennir sem notaður er til að búa til háspennu púls frá lágspennuuppsprettu.Sögulega hefur þetta verið notað í snemma útvarpsskiptingu og neista-bilasendingum, þar sem þeir mynduðu nauðsynlega spennu til að hefja neista yfir skarð og skapa þannig útvarpsbylgjuorku.

4. Hver er notkun rafsegulvökva í örvunarspólu?

Endanleg meginregla að baki örvunarspólum er rafsegulörvun, þar sem breytilegt segulsvið innan spólu býr til rafsvið.Þetta ferli er nýtt til að umbreyta spennustig;Til dæmis að stíga upp litla inntaksspennu í háa framleiðsluspennu.Þessi háspenna er eftirsótt fyrir forrit eins og röntgenmyndun, íkveikjukerfi í vélum og ákveðnar tegundir lýsingar, þ.mt flúrperur.

5. Hver eru notkun örvunar í einni spólu?

Ein spólu, sem notar rafsegulörvun, getur virkað í mörgum hlutverkum, svo sem í málmskynjara þar sem þeir greina málmhluta með því að skynja breytingu á segulsviði af völdum málma.Önnur forrit er í rafmagnsgítarum, þar sem stakir vafningar taka upp strengjasnyrtingu og umbreyta þeim í rafmagnsmerki, sem síðan eru magnaðar.Þessi dæmi varpa ljósi á hvernig rekstrar blæbrigði vafninga laga sig að þörfum ýmissa forrita og nýtir sér hvort um sig getu spólunnar til að hafa samskipti við segulsvið.
