Spennustýringar: Virkni þeirra og mikilvægi útskýrt

Spennustjórnandi er tæki sem heldur spennunni stöðugum á eigin spýtur.Það aðlagar spennuna til að ganga úr skugga um að tækin sem tengjast henni fái stöðugt og stöðugt magn, jafnvel þó að innspenna breytist eða álagsskilyrðin séu mismunandi.Þetta hjálpar til við að verja viðkvæma rafræna hluti gegn því að skemmast af spennubreytingum.Þessi grein kíkir nánar á helstu hlutina og tegundir spennueftirlitsaðila sem sýnir hvers vegna þeir eru svo mikilvægir til að halda rafeindatækni gangandi.Að brjóta niður tvær helstu tegundir spennueftirlitsaðila, lýsa því hvernig þær virka, ávinning þeirra og hvaða aðstæður þeir henta best.Það er líka sniðug námskeið um að byggja spennu eftirlitsstofn á brauðborði, sem gefur hagnýta leið til að fræðast um hönnun þeirra og virkni.Að lokum býður það upp á ráð um hvernig á að velja rétta spennu eftirlitsstofninn, með áherslu á jafnvægið milli skilvirkni, hitastýringar og spennu stöðugleika fyrir ákveðin verkefni.

Vörulisti

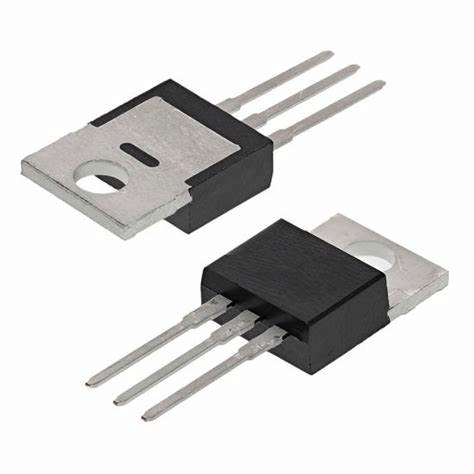

Mynd 1: Spenna eftirlitsstofn

Íhlutir spennueftirlitsaðila

• Samanburður

Samanburðurinn ber saman framleiðsluspennuna við settar viðmiðunarspennu.Starf þess er að tryggja að framleiðslan haldist innan viðkomandi sviðs með því að senda stjórnmerki sem stilla spennuna í samræmi við það.Þegar framleiðsla rekur frá viðmiðunargildinu kallar samanburðaraðilar aðlögun til að koma framleiðslunni aftur í línu.

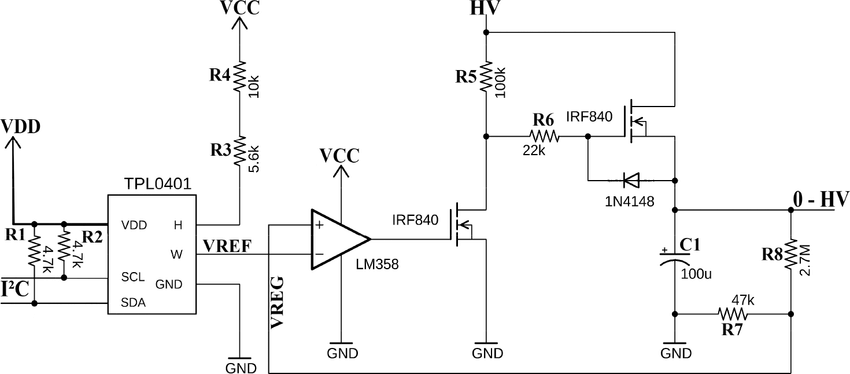

Mynd 2: Spennustýringarrás með spennu samanburði

• Viðmiðunarspennuuppspretta

Þetta er mjög stöðug spenna sem virkar sem viðmið til samanburðar.Viðmiðunarspennan er stöðug, jafnvel þó að það séu breytingar á inntaksspennu, hitastigi eða álagi.Þetta er veitt af Bandgap tilvísun og býður upp á áreiðanlegan stöðugleika við mismunandi rekstrarskilyrði.

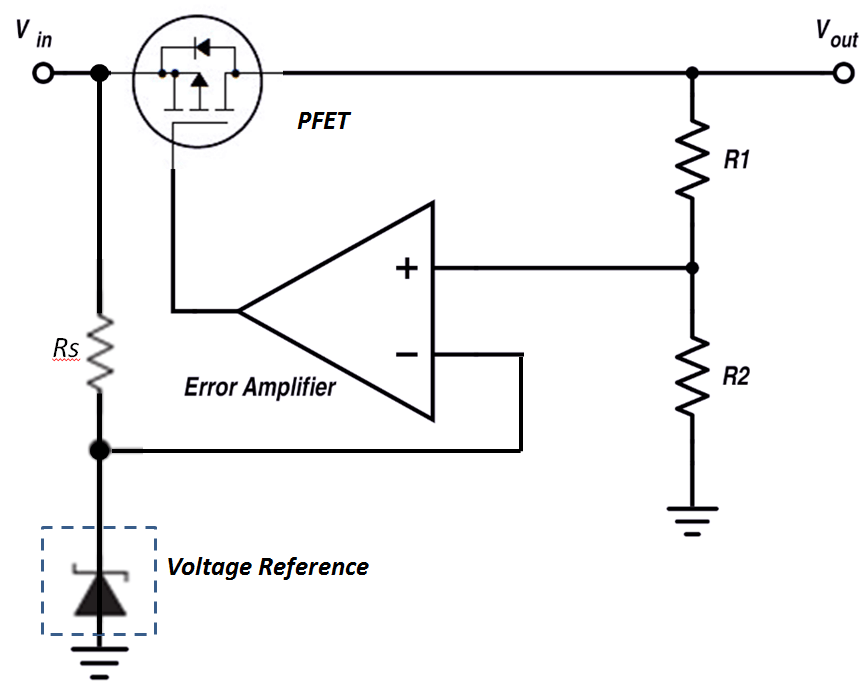

Mynd 3: Viðmiðunarspenna

• Villa magnari

Villa magnari magnar muninn á viðmiðunarspennunni og framleiðsluspennunni.Þetta magnaða merki er síðan notað til að fínstilla stjórnbúnaðinn og draga úr bilinu milli raunverulegs framleiðsla og markspennu.Það tryggir að framleiðslan passar við fyrirhugaða spennu eins náið og mögulegt er.

Mynd 4: Spenna eftirlitsstofninn með villu magnari

• Viðbragðsnet

Viðbragðsnetið samanstendur af viðnámum og stundum þéttum, sem senda hluta af framleiðsluspennunni aftur í kerfið til eftirlits.Þessi endurgjöf lykkja er mikilvæg til að stilla rétta framleiðsluspennu og stöðugleika eftirlitsstofnanna.Viðbragðshlutfallið, ákvarðað af nethlutunum, stjórnar því hve mikið af framleiðslunni er gefið aftur til villumagnara eða samanburðar.

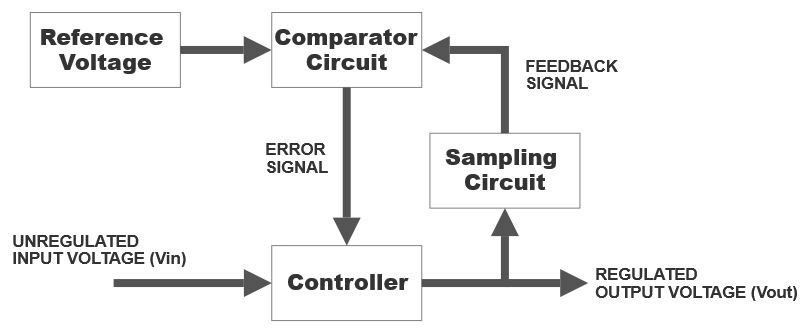

Mynd 5: Endurgjöf merki í spennueftirliti

• Stjórnunarþáttur

Stjórnarhlutinn aðlagar virkan framleiðsluspennu.Í línulegum eftirlitsaðilum er þetta smári sem vinnur í virku ástandi til að stjórna spennu.Við að skipta um eftirlitsstofnanir virkar stjórnunarhlutinn sem rofi, kveikir og slökkva á inntaksspennunni til að flytja orku í gegnum íhluti eins og inductors eða þétta, slétta út framleiðsluna.

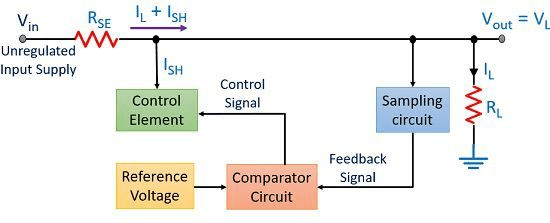

Mynd 6: Stjórnunarþáttur í spennueftirliti

• Hleðslureglugerð

Reglugerð álags er getu eftirlitsaðila til að halda framleiðsluspennunni stöðugum þegar álagið breytist.Sterk reglugerð álags þýðir að framleiðslan er stöðug, jafnvel þó að magn straumsins sem álagið dregur sveiflast.

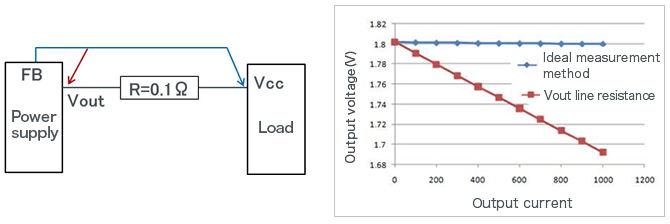

Mynd 7: Reglugerð álags

• Línustjórnun

Línustjórnun mælir hversu vel eftirlitsstofninn heldur stöðugri framleiðsla þegar inntaksspennan er mismunandi.Góð spennueftirlit sýnir lágmarks framleiðsla breytingar jafnvel þegar um er að ræða breytingar á innspennu.

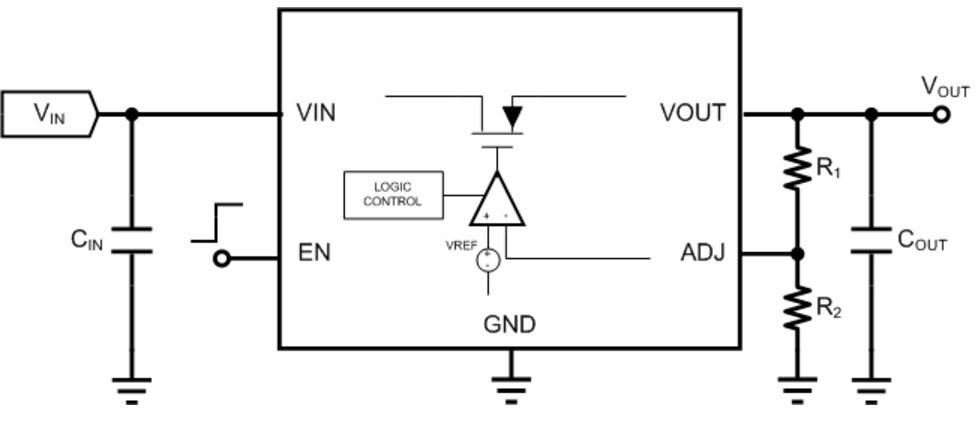

Mynd 8: Línustjórnun

• Hitið vask

Fyrir línulegar eftirlitsstofnanir sem geta myndað hita með því að dreifa umfram spennu er oft krafist hitavasks.Það hjálpar til við að dreifa hitanum sem framleiddur er af stjórnunarhlutanum, svo sem smári, að halda tækinu innan öruggs rekstrarhita.

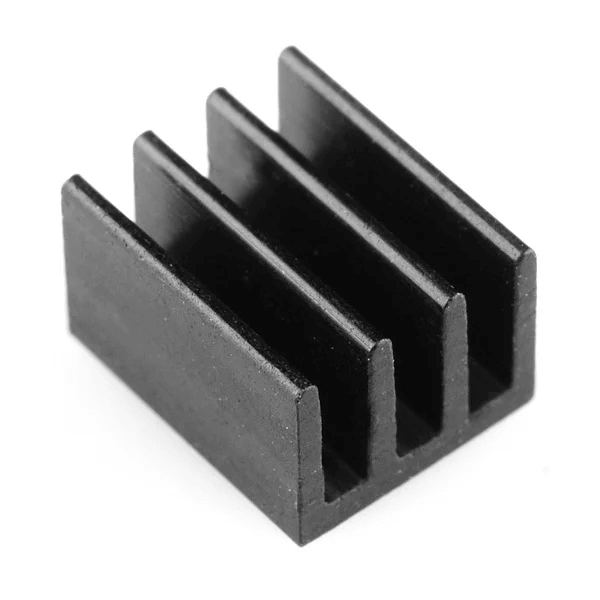

Mynd 9: Hitavaskur

• Verndunarrásir

Margir spennueftirlitsstofnanir eru með innbyggðum verndaraðgerðum eins og yfirstraum, hitauppstreymi og skammhlaupsvörn.Þessar verndarráðstafanir koma í veg fyrir að eftirlitsstofninn og tengd tæki skemmist og eykur heildaröryggi og áreiðanleika.

Tegundir spennueftirlitsaðila

Línulegar spennueftirlitsstofnanir

Línulegar spennueftirlitsaðilar nota aðalhluta sem kallast Pass þáttur, venjulega tegund smári eins og tvíhverfa mótunar smári (BJT) eða MOSFET.Þessum hluta er stjórnað af rekstrarmagnari.Til að halda spennunni stöðugum, ber eftirlitsaðilinn stöðugt útrásarspennuna við fastan innri viðmiðunarspennu.Ef þeir tveir eru ekki eins breytir rekstrarmagnaranum Pass þáttinn til að laga framleiðsluna.Þetta ferli heldur áfram að vinna að því að gera muninn á spennunum tveimur eins litlum og mögulegt er.

Þar sem línulegir eftirlitsstofnanir geta aðeins lækkað spennuna verður framleiðslan alltaf minni en inntaksspennan.Jafnvel þó að þetta takmarki hvernig hægt er að nota þau, eru línulegir eftirlitsaðilar enn vinsælir vegna þess að þeir eru einfaldir og standa sig vel.Þeir eru auðvelt að hanna, áreiðanlegar, hagkvæmar og framleiða mjög litla rafsegultruflanir (EMI), þýðir að það er minni hávaði og gára í framleiðslunni.

Til dæmis þarf einfaldur línulegur eftirlitsstofn eins og MP2018 aðeins inntaksþétti og framleiðsla þétti til að virka rétt.Þessi lítill fjöldi hluta gerir hönnunina auðvelda, áreiðanlegan og hagkvæm.

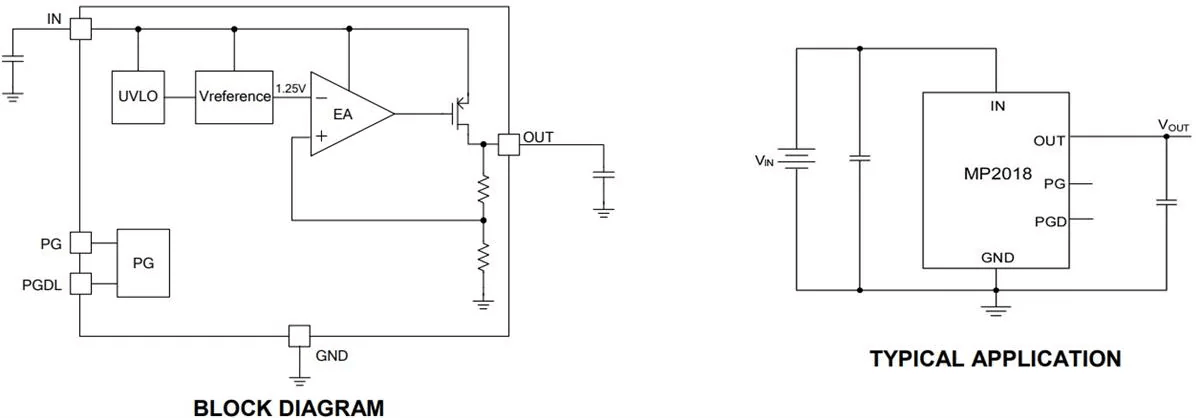

Mynd 10: Línuleg spennueftirlit

Skipta um spennueftirlit

Skiptaeftirlitsstofnanir eru fullkomnari valkostur miðað við línulegar eftirlitsstofnanir, en hönnun þeirra krefst meiri nákvæmni og athygli á smáatriðum.Ólíkt línulegum eftirlitsaðilum, er skiptisstýringar háð ytri íhlutum, vandaðri stjórnunarlykkju og ígrunduðum skipulagsskipulagi.Þessir eftirlitsaðilar eru í þremur megin gerðum: Stig niður (Buck) breytir, stig upp (uppörvun) breytir og sambland af þeim tveimur.Þetta úrval af valkostum gerir þá mun sveigjanlegri en línulegar eftirlitsstofnanir.

Einn af kostum þess að skipta um eftirlitsaðila er mikil skilvirkni þeirra, sem oft er umfram 95%.Þeir skara einnig fram úr við að stjórna hita og eru færir um að meðhöndla stærri strauma meðan þeir styðja fjölbreytt úrval af inntaks- og framleiðsla spennu.Hins vegar er skipt um þessa frammistöðu aukin flækjustig.Til að virka rétt þarf að skipta um eftirlitsstofnanir aukalega íhluti eins og inductors, þétta, vettvangsáhrif smára (FETS) og viðnám viðnám.

Gott dæmi um skiptingareftirlit er HF920 líkanið sem sýnir fram á sterka afköst og áreiðanlega orkustjórnun sem þessi tæki bjóða upp á.

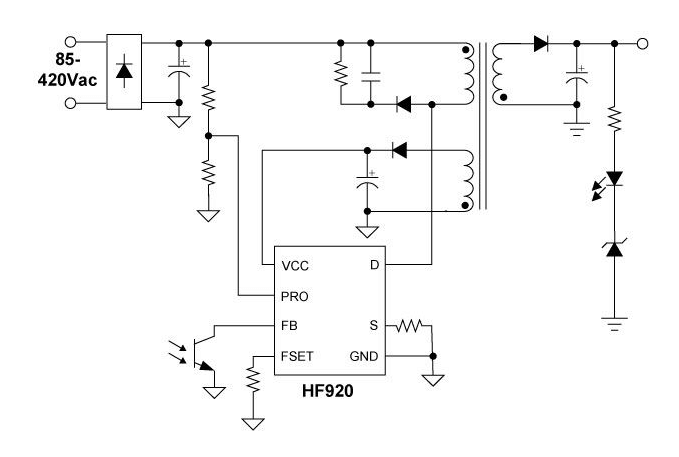

Mynd 11: Skipta spennueftirlit

Tegundir rofa spennueftirlitsaðila

Buck eftirlitsstofnanir, einnig kallað stjúpbreytir, eru notaðir til að draga úr hærri spennu í lægri, nothæfari framleiðsluspennu.Ferlið byrjar með smári sem kveikir og slökkt á miklum hraða og saxar innspennu í stuttar springur.Þessar skjótu springa af spennu eru síðan sendar í gegnum spólara sem geymir orku tímabundið.Þegar spennan heldur áfram er það sléttað frekar með þétti, sem leiðir til stöðugrar lægri framleiðsluspennu.Þessi aðferð er dugleg og dregur úr orku sem er til spillis sem hiti.Buck eftirlitsstofnanir eru góðar í tækjum eins og fartölvum, snjallsímum og annarri flytjanlegri rafeindatækni.

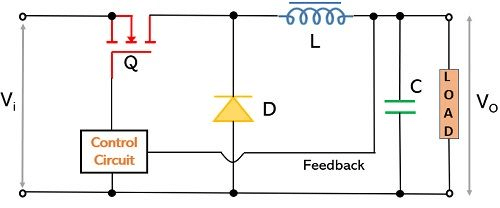

Mynd 12: Hringrás Buck Regulator

Uppörvun eftirlitsaðila , oft vísað til sem stig-upp breytir, vinna að því að auka litla inntaksspennu í hærri framleiðsluspennu.Hér, smári sem hleðst innleiðandi þegar hann er virkur og sleppir geymdri orku þegar hann slekkur.Þessi stjórnaða losun hækkar spennustigið.Þessir eftirlitsstofnanir eru gagnlegar við aðstæður þar sem inntaksafl, eins og frá rafhlöðu, er of lág fyrir þarfir tækisins.Þegar rafhlöður tæma, tryggirörvunarstýringin tryggir að spennan er áfram stöðug og heldur tækjum í rekstri jafnvel þegar aflstig lækkar.Þetta gerir þær tilvalnar fyrir marga rafknúna rafeindatækni sem krefst stöðugrar spennu þrátt fyrir sveiflukennda orkuframboð.

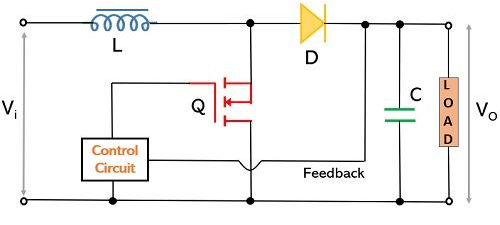

Mynd 13: Hringrás á uppörvunareftirliti

Eftirlitsstofnanir á buck-uppörvum Sameina eiginleika bæði Buck og Boost breytir, sem gerir þeim kleift að annað hvort auka eða minnka innspennu eftir þörfum.Þessir eftirlitsaðilar snúa fyrst innspennunni og aðlaga það síðan, annað hvort stíga það upp eða niður eftir nauðsynlegum afköstum.Þessi geta til að laga sig að breyttum aðstæðum gerir eftirlitsstofnanir sem eru frábærar í kerfum með ófyrirsjáanlegum eða óstöðugum innspennum, svo sem í bílum eða endurnýjanlegum orkuforritum eins og sólarorkukerfum.Með því að bjóða upp á stöðugan framleiðsla óháð inntakssveiflum, tryggja þeir að tengd tæki standi áreiðanlega á fjölmörgum aðstæðum.

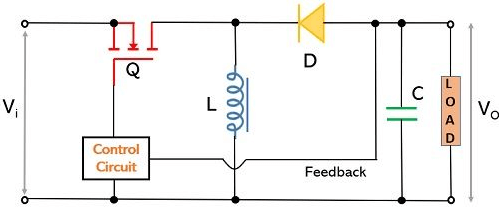

Mynd 14: Hringrás eftirlitsstofnunar

Búðu til þína eigin brauðspennueftirlit

Brauðspennueftirlitsbúnaðinn er fullkominn inngangsstaður fyrir byrjendur sem vilja fá reynslu af lóða og grunnrás.Ekki aðeins lærir þú kjarnahugtök rafeindatækni, heldur í lok þessa verkefnis hefurðu smíðað fullkomlega hagnýtur tæki, sem er fær um að bjóða upp á stöðugan 5VDC framleiðsla fyrir lítil rafeindatækniverkefni.

Þetta sett felur í sér allt sem þú þarft til að setja saman áreiðanlegan spennueftirlit:

- Prentað hringrás (PCB)

- DC Power Jack

- Þéttar og viðnám

- Power Status LED

- Pin hausar

- Alhliða leiðbeiningarhandbók

Verkfærin sem krafist er fyrir þetta verkefni eru:

- lóðunarjárn og lóðmálmur

- Vírskúrar

- Rafmagn (svo sem 6-18V vegg millistykki)

Samsetningarferlið er sundurliðað skref fyrir skref til að hjálpa þér að skilja rekstur spennueftirlits eins og þú ferð.

Skref 1: Setja upp viðnám og þétti

Byrjaðu á því að taka upp viðnámið og beygja leiðir til að passa í R1 raufina.Settu það inn í tilnefndan stað á borðið og lóðið leiðarnar á öruggan hátt aftan frá.Þegar búið er að lóða, smelltu af sér hvaða auka vír sem festist út.Næst skaltu grípa 0,1 µF þéttarinn og fylgja sama ferli fyrir rauf C2.Það er engin þörf á að hafa áhyggjur af því hvaða leið þeir standa frammi fyrir, þessir þættir geta verið settir í hvora áttina vegna þess að þeir eru ekki skautaðir.

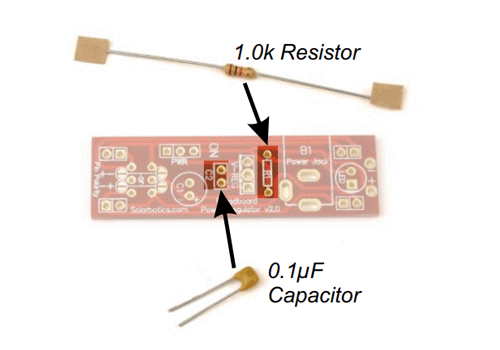

Mynd 15: Setja upp viðnám og þétti

Skref 2: Settu upp spennueftirlitið og tunnu Jack

Settu spennueftirlitið í V-reg raufina, vertu viss um að samræma flipann við línuna sem tilgreind er á töflunni.Að fá þessa stefnu rétt er mikilvægt, ef það er sett upp afturábak, þá mun eftirlitsstofninn ekki virka og gæti skemmt hringrásina.Hlutverk eftirlitsstofnanna er að halda spennunni stöðugu jafnvel þó að inntakið sveiflast, sem tryggir kraftinn sem afhentur er í hringrásinni er stöðug.Eftir að hafa lóðað forysturnar skaltu klippa auka vírinn.Farðu nú að tunnujakkanum, settu það í rauf B1 og lóðið það á sínum stað.Þetta mun þjóna sem aðalaflstenging verkefnisins.

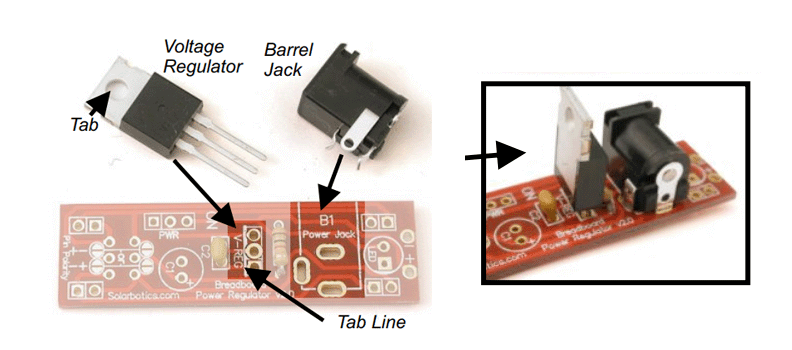

Mynd 16: Settu upp spennustjórnina og tunnu Jack

Skref 3: Að setja þétti og afldíd

Settu 10μF þétti í rauf C1 og vertu viss um að lengri blýið fari í (+) púðann.Tvímentu á því að röndin á þéttinum er við hliðina á PWR merkimiðanum fyrir rétta stefnumörkun.Síðan skaltu setja LED í raufinni og samræma hakið við samsvarandi línu á tákninu til að tryggja að það sé rétt sett.

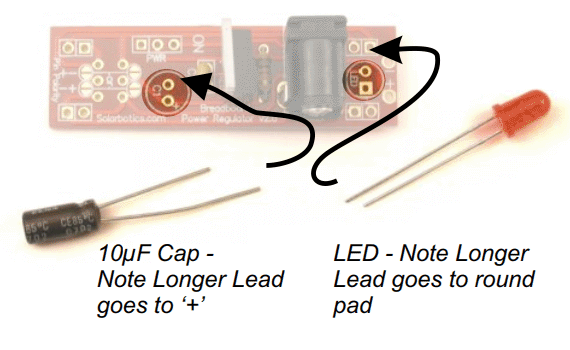

Mynd 17: Setja þéttarinn og afldíduna

Skref 4: Setja upp aflrofa og brauðpinna

Settu aflrofann í PWR rifa og lóðmálann á öruggan hátt.Þegar kemur að brauðpinnunum geta þeir verið erfiður að stjórna vegna þess að þeir þurfa að lóða sig undir.Til að halda þeim í takt geturðu annað hvort haldið þeim stöðugum með höndunum þegar þú lóðar eða notað brauðborð til að styðja þá meðan á ferlinu stendur.

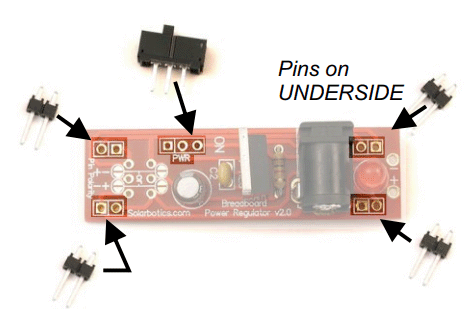

Mynd 18: Setja upp aflrofa og brauðpinna

Skref 5: Stilla rafmagns teinar

Til að tryggja að spennueftirlitið virki rétt þarftu að setja upp rafmagns teinar.Veldu hliðina á brauðborðinu sem þú vilt nota.Við skulum fara með vinstri fyrir þessa uppsetningu.Passaðu púða á borðinu við „+“ og „-“ teina á brauðborðinu.Þegar allt er í takt skaltu lóða hálf tunglpúða til að læsa tengingunni á sínum stað.Ef þú þarft einhvern tíma að snúa við valdspoluninni gætirðu notað hlutanúmer SWT7 á ákveðnum púða, þó að þetta sé venjulega ekki ráðlegt.

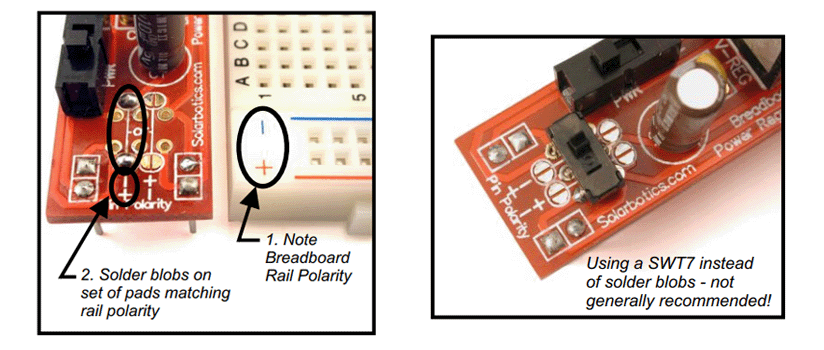

Mynd 19: Stilla rafmagns teinar

Skref 6: Að knýja stjórnina

Notaðu 2,1 mm DC aflgjafa sem veitir á bilinu 6 til 18 volt til að knýja stjórnina.Ef inntaksspennan fer yfir 12 volt gæti eftirlitsaðilinn orðið heitt, en það er eðlilegt og ekki áhyggjuefni.Ef þú ert ekki að nota brauðborð geturðu notað „+ -“ lóðmálmapúða sem staðsettir eru nálægt tunnu Jack til að teikna 5V af skipulegum krafti.

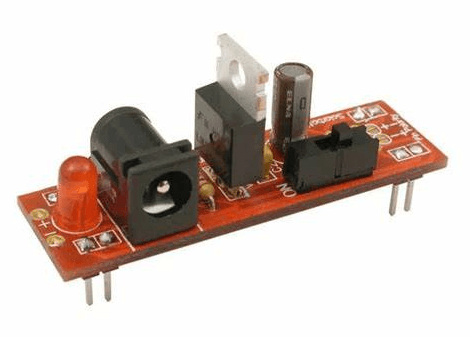

Mynd 20: Brauðspennueftirlitssett

Hvernig á að velja rétta spennueftirlitið fyrir hönnun þína?

Spennustjórnandi er eins og stjórnkerfi fyrir orku verkefnisins.Það tryggir að verkefnið þitt fái rétt magn af krafti.

Ímyndaðu þér að aflgjafinn þinn gefur meiri spennu en verkefnið þarf.A. Línuleg eftirlitsstofn er einfalt tæki sem lækkar spennuna í öruggt stig fyrir verkefnið þitt.Það er auðvelt í notkun og virkar vel ef munurinn á spennunni sem þú hefur og spennuna sem þú þarft er ekki of stór.

En línulegar eftirlitsstofnanir geta sóað orku, þegar mikill munur er á milli inntaks og framleiðsluspennu.Þetta sóa orku breytist í hita og verður vandamál fyrir verkefnið þitt.

Ef línulega eftirlitsstofninn þinn verður of heitur þýðir það að það er að eyða miklum krafti.Í þessu tilfelli gætirðu viljað nota a Buck Switching eftirlitsstofninn.Þessi tegund eftirlitsaðila er skilvirkari og eyðir ekki eins mikilli orku.Það lækkar spennuna með því að kveikja og slökkva á krafti og slökkva virkilega til að skapa meðaltal lægri spennu.

Ef verkefnið þitt þarfnast meiri spennu en aflgjafinn þinn getur veitt, a auka eftirlitsstofninn getur hjálpað.Það eykur spennuna frá aflgjafa þínum til að veita verkefninu aukakraft sem það þarf.

Stundum er aflgjafinn þinn ekki stöðugur, sem gefur of mikið eða of litla spennu. Buck-uppörvandi eftirlitsstofn geta bæði aukist og lækkað spennuna eftir þörfum og tryggt að verkefnið þitt fái alltaf rétt magn af krafti.

Fyrir verkefni sem þurfa mjög stöðugan kraft geturðu sameinað a Skipta um eftirlitsstofninn með línulegri eftirlitsstofn.Skiptaeftirlitið sér um miklar breytingar á spennu en línuleg eftirlitsstofninn tryggir að krafturinn sé sléttur og stöðugur.

Svo, rétta spennustýringin fer eftir því hve mikið spennan frá aflgjafa þínum er frábrugðin því sem verkefnið þitt þarfnast og hversu stöðugur og hreinsaður krafturinn þarf að vera.Hver tegund hefur sína styrkleika, svo veldu þá sem passar best við verkefnið þitt.

Niðurstaða

Rannsókn á spennueftirlitsstofnunum nær yfir mikilvægan hluta rafmagnsverkfræði sem sameinar hagnýta notkun og kenningar.Greinin útskýrir hluti eins og villumagnara og hitavask, svo og muninn á línulegum og skiptisstýringum, sem gefur traustan skilning á því hvernig þessi tæki stjórna krafti.Það felur einnig í sér skref-fyrir-skref leiðbeiningar um að byggja spennu eftirlitsstofn á brauðbolu, sem hjálpar til við að gera ferlið skýrara og gefur lesendum reynslu til að styðja við hugtökin.Eftir því sem rafræn hönnun verður flóknari og kraftþörf breytist verður mjög mikilvægt að vita hvernig spennueftirlit virkar.Þessi grein virkar bæði sem kennslutæki og hagnýt leiðarvísir og hjálpar bæði hönnuðum og áhugamönnum að velja og nota bestu spennueftirlitið fyrir verkefni sín, tryggja rafeindatækni þeirra endast lengur og virka vel.

Algengar spurningar [FAQ]

1. Hvenær á að nota spennueftirlit?

Spenna eftirlitsstofn er mikilvægt þegar þörf er á stöðugri spennu til að rafeindatæki virki sem skyldi.Það verndar gegn tjóni vegna skyndilegra spennubreytinga, sem geta gerst vegna breytinga á eftirspurn eftir orku- eða framboðsmálum.Það er notað í hlutum eins og tölvuafli, fjarskiptabúnaði og öðrum tækjum sem eru viðkvæm fyrir spennubreytingum.

2. Er AVR spennastjórn?

Já, AVR (sjálfvirk spennueftirlit) er tegund spennueftirlits.Það aðlagar spennustigið sjálfkrafa til að tryggja að stöðug og viðeigandi spenna sé afhent búnaðinum, óháð breytingum á álagi eða innspennu.Þetta hjálpar til við að koma í veg fyrir skemmdir og bæta skilvirkni í rafmagnstækjum.

3. Hvað er AC spennueftirlit?

AC spennu eftirlitsstofninn stjórnar spennu skiptisstraums (AC) afl til að veita stöðuga framleiðsluspennu til tengdra tækja.Það bætir fyrir afbrigði í inntaksspennu og álagsskilyrðum og tryggir afhendingu stöðugrar AC framleiðsla, gott fyrir áreiðanlega notkun AC-knúinna tækja.

4. Er inverter spennueftirlit?

Nei, inverter er ekki spennueftirlit.Inverter er hannað til að umbreyta beinni straumi (DC) í skiptisstraum (AC).Þó að sumir inverters hafi innbyggða getu til að koma á stöðugleika í framleiðsluspennu, er aðalhlutverk þeirra umbreyting núverandi gerð, en ekki stjórna spennu.

5. Hvernig prófar þú spennueftirlit?

Svona á að prófa spennueftirlit:

Settu upp multimeterinn: Settu multimeter þinn til að mæla spennu.

Tengdu multimeter: Festu prófanirnar við framleiðsla skautanna.

Athugaðu spennuna: kveiktu á kerfinu og athugaðu lesturinn.Það ætti að passa við væntanlega framleiðsla eftirlitsstofnanna.

Valfrjálst: Prófaðu með álagi: Breyttu álaginu og sjáðu hvort framleiðslan haldist stöðug, sem sýnir að eftirlitsstofninn virkar rétt.

6. Hver er munurinn á spennustýringu og spennueftirlitsstofu?

Spennustýring aðlagar framleiðsluspennuna út frá inntak notenda, eins og að breyta ljós birtustig eða mótorhraða.Spennustjórnandi heldur spennunni stöðugum, jafnvel þó að álag eða inntak breytist.Stjórnendur breyta spennu eftir þörfum en eftirlitsaðilar tryggja að það haldist stöðugt.
