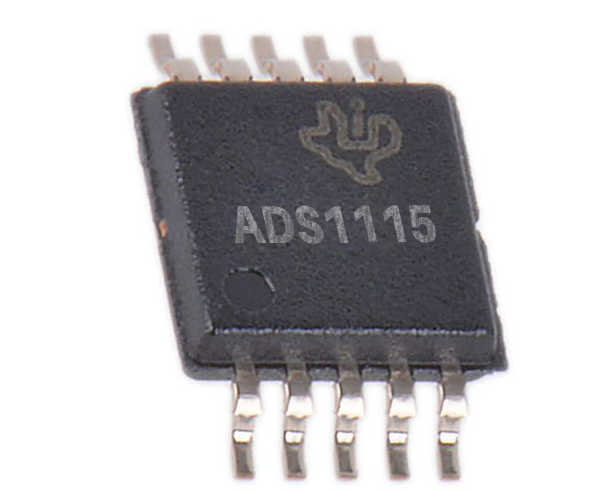

Leiðbeiningar um ADS1115: Compact og Low-Power 16-bita ADC

ADS1115 IC eftir Texas Instruments endurskilgreinir nákvæmni og aðlögunarhæfni í heimi hliðstæða til stafrænna umbreytingar.Með mikilli upplausn sinni 16 bita ADC, forritanlegum ávinnings magnara (PGA) og háþróaðri samanburðarvirkni, fer þetta samningur tæki fram úr takmörkunum innbyggðra ADC í örstýringum eins og Arduino og ESP8266.Tilvalið fyrir forrit sem krefjast sérstakrar nákvæmni, svo sem umhverfiseftirlit, lífeindafræðileg tæki og stjórnun rafhlöðu, brúar ADS1115 óaðfinnanlega bilið milli hliðstæðra merkja og stafrænnar vinnslu.Í þessari grein munum við kanna stillingar PIN, eiginleika, vinnureglur og fjölhæf forrit ADS1115, varpa ljósi á hvernig það hækkar gagnaöflunarkerfi og einfaldar verkefnahönnun.Kafa inn til að uppgötva hvernig þessi fjölhæfur ADC eykur nákvæmni og áreiðanleika yfir breitt svið atvinnugreina.

Vörulisti

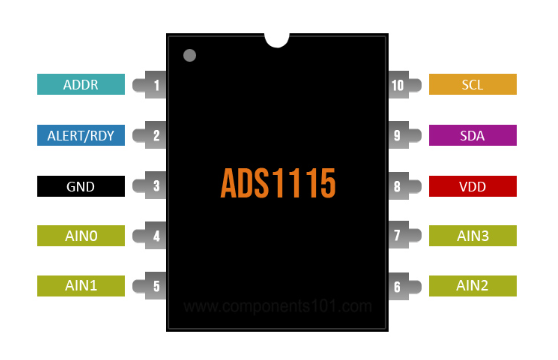

Pinout stillingar

Pinnaheiti	PIN Lýsing
Addr	I2c heimilisfang Veldu (þræll)
Viðvörun/rdy	Stafrænn samanburður eða umbreyting tilbúin
Gnd	Jörð
Ain0	Mismunandi rás 1: stak rás 1 inntak eða Neikvætt inntak
Ain1	Mismunandi rás 1: stakur rás 2 inntak eða Neikvætt inntak
Ain2	Mismunandi rás 2: stakur rás 3 inntak eða Jákvætt inntak
Ain3	Mismunandi rás 2: stakur rás 4 inntak eða Neikvætt inntak
VDD	Aflgjafi: 2.0v til 5.5V
SDA	Raðgögn: Sendir og fær gögn (notuð fyrir I2C samskipti)
Scl	Serial klukkuinntak: Klukka gögn um SDA (notuð fyrir i2c samskipti)

Lögun og sérstakar

Lögun	Forskrift
Rekstrarhitastig	–40 ° C til +125 ° C.
Framboðssvið	2,0 V til 5,5 V (lágmark AVDD: 2V, hámarks inntaksspenna: 5,5V)
Lítil straumneysla	150 μA (í stöðugri umbreytingarstillingu)
Viðmót	I2c (fjögur pinna-valin heimilisföng)
Samanburður	Forritanlegt
Inntak	Fjórar einstök aðföng eða tvö mismunadrif
Uppgjörstíma	Eins lotu
Gagnahraði	Forritanleg, 8 SPS til 860 SPS
Sveiflur	Innra

Jafngild líkön

Þegar litið er til valkosta innan sömu vörufjölskyldu, kynna nokkrir möguleikar sig:

• ADS1113

• ADS1114

• ADS1013

• ADS1014

• ADS1015

Í heimi hliðstæða til stafrænna umbreytingar standa nokkur athyglisverð ICS:

• ADC0804: Þetta tæki kemur í DIP-20 pakka og býður upp á 8 bita upplausn fyrir hliðstæða til stafrænna umbreytingu.

• ADC0808: Pakkað í DIP-28, þessi 8 bita A/D breytir er með 8 rásar margfeldi og eykur fjölhæfni þess.

• ADC0809: Svipað og ADC0808, þetta tæki er einnig 8 bita A/D breytir með 8 rásar margfeldi, kynntur í DIP-28 pakka.

Að auki inniheldur landslag ADCs margvíslegra annarra athyglisverðra valkosta:

• HI7190IP

• MC1408

• ICL7135

• Max186

• MCP3201

• MCP3008

• MCP3202

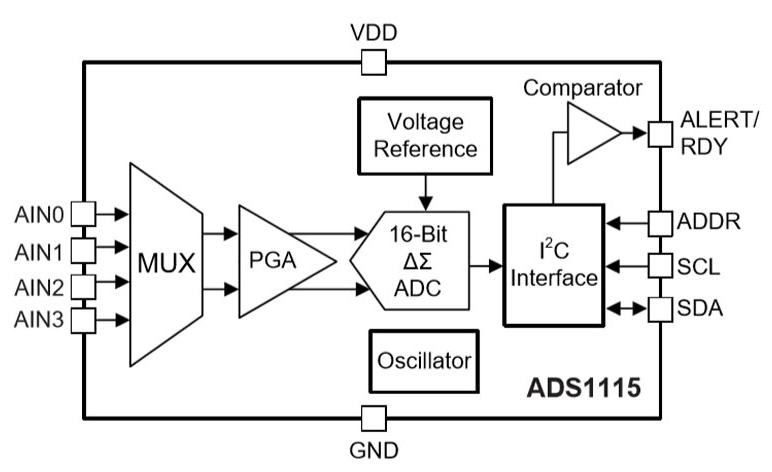

Vinnuregla ADS1115 IC

The ADS1115 starfar með því að vinna úr fjórum hliðstæðum aðföngum (A0, A1, A2, A3), sem eru fluttar í gegnum margfeldi til forritanlegs ávinnings magnara (PGA).Þessi arkitektúr leyfir hliðstæða-til-stafræna breytir (ADC) kleift að takast á við breitt inntakssvið, sem spannar frá ± 256 mV til ± 6.144 V. Þegar merkið er magnað fer það í umbreytingu í 16 bita stafrænt snið, sem er síðan í kjölfarið.Sending með I2C viðmótinu með SDA, SCL og Addr pinna.

Margfeldi og merki mögnun

Margfeldi er grundvallaratriði fyrir notkun ADS1115, þar sem það ákveður hvaða hliðstæða inntak er unnið á hverri stundu.Með því að velja hvert inntak í röð heldur ADS1115 á skilvirkan hátt mörg merki án þess að þurfa auka íhluti.Þessi eiginleiki er aðallega hagstæður í atburðarásum þar sem bæði rými og fjárhagsáætlun eru takmörkuð.Að auki eykur forritanlegur ávinningur magnara sveigjanleika ADS1115, sem gerir þér kleift að sérsníða ávinningsstillingar byggðar á einstökum eiginleikum inntaksmerkjanna.Slík aðlögunarhæfni ýtir undir nákvæmni í forritum með sveiflukenndum merkisstigum og tryggir að ADC sé áfram innan þess sem best er rekstrarsvið.

Umbreytingarferli og stafræn framleiðsla

Umbreytingarferli ADS1115 er nákvæmlega hannað til að ná mikilli nákvæmni.Með 16 bita upplausn getur það táknað 65.536 stak gildi, sem gerir kleift að gera lúmskur greinarmun á inntaksstigum.Þessi kornleiki er aðallega merkilegur við öflun skynjara gagna, þar sem jafnvel minniháttar afbrigði í inntaksmerkinu geta haft verulegan hátt.Stafræn framleiðsla, sem var send í gegnum I2C viðmótið, einfaldar samþættingu við örstýringar og önnur stafræn tæki.I2C -samskiptareglan, sem viðurkennd er fyrir beinlínis og skilvirkni, gerir kleift að deila sömu tækjum að deila sömu samskiptalínum og auka þannig heildar arkitektúr kerfisins.

Samanburðarvirkni

Athyglisverður þáttur ADS1115 er innbyggður forritanlegur stafrænn samanburður, sem metur stöðugt hliðstæða inntak gegn fyrirfram skilgreindri viðmiðunarspennu.Þessi hæfileiki getur virkjað framleiðsla merki fyrir Ready (RDY) eða viðvörunarástand, og auðveldað skjót viðbrögð við sveiflum í inntaksmerkinu.Slík virkni er notuð í raunverulegum eftirlitskerfum, þar sem nauðsynlegar eru skjótar aðgerðir út frá skynjara.Til dæmis, í umhverfiseftirlitsforritum, getur samanburðurinn tilkynnt örstýringu þegar mengunarstig er umfram örugga viðmiðunarmörk, sem gerir kleift að hafa tímabundið inngrip til að vernda heilsu og öryggi.

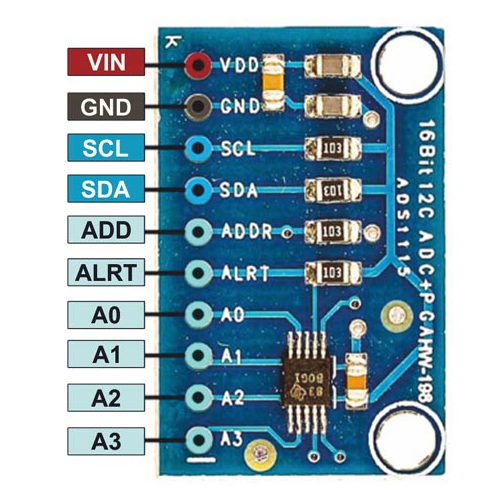

Notkun ADS1115 hliðstæða við stafrænan breytir IC

ADS1115, kynnt á aðgengilegri bráðabirgðatöflu, býður upp á óaðfinnanlega samþættingarupplifun með ýmsum kerfum, þar á meðal Arduino, ESP8266 og Raspberry Pi, í gegnum I2C viðmót sitt.Þessi 16 bita Precision ADC er með fjórum margþættum aðföngum, sem gerir bæði einstaklingsbundnar og mismunamælingar kleift.Slík aðlögunarhæfni ýtir undir áreiðanleika, sérstaklega þegar nýtingu kvarðaðra tilvísunar sinnar til að auka nákvæmni.

ADS1115 starfar með því að umbreyta hliðstæðum merkjum í stafræn gögn, sem örstýringar geta auðveldlega afgreitt.Þessi umbreyting gegnir athyglisverðu hlutverki í forritum sem krefjast nákvæmra mælinga, svo sem umhverfiseftirlits og gagnaöflunarkerfa.Þú getur valið á milli einhliða og mismunadrifs og sníða tækið til að uppfylla sérstakar mælingarkröfur.Til dæmis getur notkun mismunadrifamælinga lágmarkað verulega hávaða, sem er athyglisverður kostur í umhverfi með rafmagns truflun.

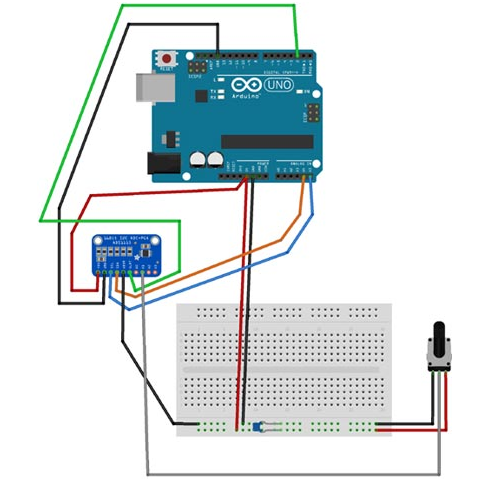

Til að auðvelda tengingar er krafist raflögn milli ADS1115 brotsborðsins og Arduino er lýst í töflunni hér að neðan:

Arduino Board Pin	ADS1115 PIN	Lýsing
5V	VDD	Aflgjafa til ADS1115
Gnd	Gnd	Jarðtenging
A5	Scl	I2c klukkulína
A4	SDA	I2C gagnalína
Gnd	Addr	Setur i2c heimilisfangið
2	Alrt	Vakandi/tilbúinn pinna fyrir truflun
Þurrku af 10k potti.	A1	Analog Input Channel A1

Tengdu endana á 10K potentiometer við 5V og GND.Að auki, tengdu 100nf þétti milli 5V og GND.

Notar

ADS1115 hefur komið áberandi nærveru yfir breitt svið forrits og lagt áherslu á aðlögunarhæfni þess og afköst.Samþætting þess í neytendafrafni eykur ekki aðeins reynslu þína heldur hljómar einnig löngun til nákvæmni í gagnaöflun.Til dæmis, í færanlegum tækjabúnaði, auðveldar ADS1115 nákvæmar upplestur sem eru kraftmiklir fyrir vettvangsmælingar og hlúir þannig að trausti og áreiðanleika í fjölbreyttu umhverfi.

Rafeindatækni neytenda

Innan neytendafræðageirans er ADS1115 oft notað í tækjum sem krefjast mikillar upplausnar hliðstæða til stafrænna umbreytingar.Þetta nær yfir hljóðbúnað, þar sem hljóðgæði skiptir öllu máli.Hæfni tækisins til að greina lúmskt afbrigði í merkjum getur hækkað hljóðgildi verulega, þáttur sem hljómar djúpt hjá þér.Þú getur oft tjáð ánægju þeirra og tekið eftir því að kerfi búin með ADS1115 skila skýrleika og dýpt hljóðs sem eykur hlustunarupplifun þeirra djúpt.

Færanleg tækjabúnaður

Mikilvægi ADS1115 í færanlegum tækjabúnaði er athyglisvert.Lítil orkunotkun þess gerir það tilvalið fyrir tæki sem eru rekin af rafhlöðu, þar sem skilvirkni hefur talsvert gildi.Til dæmis, í umhverfiseftirlitstækjum, veitir ADS1115 nákvæma upplestur á hitastigi og rakastigi, sem eru notaðir við rannsóknir og gagnaöflun.Þú getur oft tekið fram að áreiðanleiki gagna frá þessum tækjum hefur veruleg áhrif á heiðarleika niðurstaðna þeirra og varpa ljósi á tilfinningalega fjárfestingu í nákvæmum rannsóknum.

Hitamælingarkerfi

Hitamælingarkerfi öðlast verulegan kost úr nákvæmni sem ADS1115 býður upp á.Í forritum sem spanna iðnaðarferla til sjálfvirkni heima, að viðhalda nákvæmum hitastigslestum er nauðsyn.Innleiðing ADS1115 gerir kleift að fylgjast með núverandi eftirliti, sem getur haft tímabær inngrip í stjórnun ferla.Athuganir benda til þess að kerfi sem nota þessa hluti upplifa færri sveiflur og stuðla að stöðugu rekstrarumhverfi sem stuðlar að hugarró fyrir þig.

Rafhlöðuspenna og núverandi eftirlit

ADS1115 reynist aðallega gagnleg í forritum sem beinast að rafhlöðuspennu og núverandi eftirliti.Geta þess til að skila nákvæmum mælingum hjálpar til við að hámarka afköst rafhlöðunnar og lengja langlífi.Þú getur tekið fram að rafhlöðustjórnunarkerfi sem fella ADS1115 gerir ráð fyrir skilvirkri mælingu á hleðslustigum og losunarhlutfalli.Þessi hæfileiki eykur ákvarðanatöku varðandi notkun og viðhald rafhlöðu, sem leiðir að lokum til sjálfbærari nálgunar við orkustjórnun.

Sjálfvirkni verksmiðju og ferli

Í sjálfvirkni verksmiðju og ferli gegnir ADS1115 grunnhlutverki í gagnaöflunarkerfi.Mikil nákvæmni og skjót viðbragðstími þess gerir kleift að fylgjast með ýmsum breytum, sem eru notaðir til að halda uppi skilvirkni í rekstri.Endurgjöf frá þér leggur áherslu á gildi áreiðanlegra gagna við leiðréttingar á ferli, sem geta skilað umtalsverðum kostnaðarsparnaði og aukið framleiðni.Tilfinningaleg tenging við skilvirkni og frammistöðu knýr skuldbindingu til að nýta slíka áreiðanlega tækni.

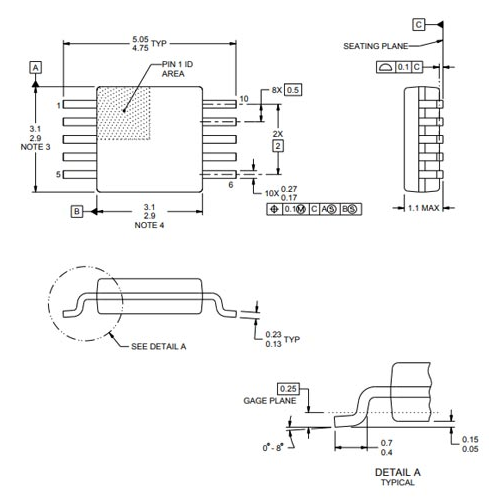

2D líkan og stærð skipulag

Athugasemdir:

• Allar línulegar víddir eru í millimetrum.Allar víddir í Svigi er eingöngu til viðmiðunar.Vídd og umburðarlyndi eru á hvern ASME Y14,5m.

• Þessi teikning getur breyst án fyrirvara.

• Þessi vídd felur ekki í sér moldflass, útstæð eða Gate Burrs.Mótflass, útstæð eða hliðarbragnar skal ekki fara yfir 0,15 mm á hlið.

• Þessi vídd felur ekki í sér fléttu.Flétta saman Flass skal ekki fara yfir 0,25 mm á hlið.

• Tilvísun: JEDEC skráning MO-187, Variation Ba.
