AD620 Tækjabúnaður magnari: DataSeet, Pin Configuration og skýringarmynd yfirlit

AD620 tækjabúnaðurinn er þekktur fyrir nákvæmni og fjölhæfni, sem gerir það að traustu vali í ýmsum atvinnugreinum.Með mikilli nákvæmni og litla orkunotkun skar sig AD620 í forritum eins og lækningatækjum, sjálfvirkni iðnaðar og nákvæmni gagnakerfa.Nauðsynlegt er að skilja smáatriði og rekstrarupplýsingar þessa magnara fyrir óaðfinnanlega samþættingu kerfisins og tryggja ákjósanlegan árangur í hvaða hönnun sem er.Í þessari grein munum við kanna lykilaðgerðir, pinna stillingar og forrit AD620 og draga fram hvers vegna það er áfram lausn fyrir áreiðanlega mögnun þína.

Vörulisti

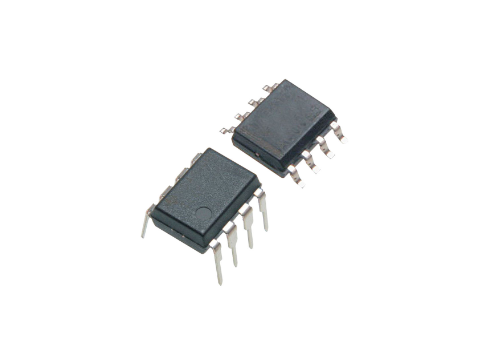

Yfirlit AD620

The Ad620 er hagkvæmur og háþróaður tækjabúnaður.Það gerir kleift að laga aðlögun allt að 10.000 með því að nota aðeins einn viðnám.Það er fáanlegt í 8-Lead Soic og Dip Packaging, það býður upp á samningur fótspor miðað við stakar hönnun.

Tækið tryggir lágmarks orkunotkun, með hámarks framboðsstraumi 1,3mA, sem gerir það vel hentað fyrir rafhlöðustýrt og flytjanlegt forrit.AD620 státar af mikilli nákvæmni með hámarks ólínuleika 40 ppm, offsetsspenna 50 μV hámark og offset svíf 0,6 μV/° C Max.Þessar forskriftir gera það skilvirkt í nákvæmni gagnaöflunarkerfum eins og vigta mælikvarða og transducer tengi.Það er með lítinn hávaða og lágt inntak hlutdrægni, sem eru athyglisverðir fyrir lækningatæki sem krefjast nákvæmrar upplestrar.

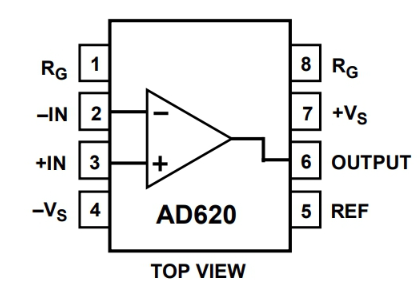

AD620 pinna stillingar

AD620 CAD líkan

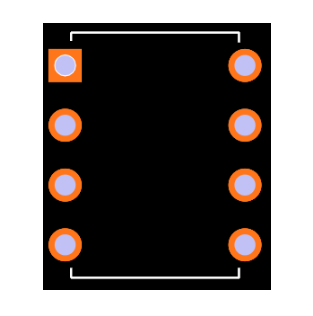

Fótspor

Eiginleikar AD620

Lögun	Lýsing
Auðvelda notkun	Einfalt að nota hönnun með ytri viðnám til ávinnings aðlögun.
Gagnasvið	Gagnasett með einum ytri viðnám, stillanleg frá 1 til 10.000.
Aflgjafa svið	Starfar á breitt framboðssvið ± 2,3 V til ± 18 V.
Frammistaða	Gengur betur en hefðbundin 3-op-AMP tækjabúnaður magnarhönnun.
Umbúðir	Fáanlegt í 8-Lead dýpi og soic pakka.
Lítil orkunotkun	Hámarksframboð straumur 1,3 Ma.
Frammistaða DC	B bekk er með framúrskarandi DC frammistöðu.
Inntak á móti spennu	Inntaksspennu 50 μV.
Inntak Offset Drift	Lágt inntak á móti reki 0,6 μV/° C.
Inntak hlutdrægni núverandi	Hámarks inntak hlutdrægni straumur 1,0 na.
Sameiginleg höfnun hlutfall	Sameiginleg höfnun hlutfall 100 dB lágmarks við G = 10.
Lítill hávaði	Inntaksspenna hávaði 9 nv/√Hz við 1 kHz.
Inntakshljóð	0,28 μV hávaði hávaði á 0,1 Hz til 10 Hz svið.
AC forskriftir	Er með framúrskarandi AC frammistöðu með 120 kHz bandbreidd við G = 100.
Uppgjörstíma	Hratt uppgjörstími 15 μs til 0,01%.

Forskriftir AD620

Hér er ítarleg tafla um Analog Devices Inc. AD620 milljarðar Tæknilegar forskriftir, eiginleikar og breytur ásamt hlutum með svipaðar forskriftir.

Tegund	Færibreytur	Upplýsingar
Hafðu samband	Blý, tin	Blý/tin
FUTT	Í gegnum gat	Í gegnum gat
Festingartegund	Í gegnum gat	Í gegnum gat
Pakki / mál	8-Dip (0,300, 7,62mm)	8-Dip (0,300, 7,62mm)
Fjöldi pinna	8	8
Fjöldi þátta	1	1
Rekstrarhiti	-40 ° C ~ 85 ° C.	-40 ° C ~ 85 ° C.
Umbúðir	Tube	Tube
JESD-609 kóða	e0	e0
Pbfree kóða	Nei	Nei
Staða hluta	Úrelt	Úrelt
Rakanæmi (MSL)	1 (ótakmarkað)	1 (ótakmarkað)
Fjöldi uppsagnar	8	8
ECCN kóða	EAR99	EAR99
Viðnám	10gohm	10gohm
Max afldreifing	650MW	650MW
Flugstöð	Tvískiptur	Tvískiptur
Fjöldi aðgerða	1	1
Framboðsspenna	15V	15V
Flugstöðvum	2.54mm	2.54mm
Grunnhlutafjöldi	Ad620	Ad620
Pinnaafjöldi	8	8
Rekstrarspenna	36V	36V
Rekstrarframboð núverandi	1,3mA	1,3mA
Nafnframboð núverandi	1,3mA	1,3mA
Afldreifing	650MW	650MW
Slew Rate	1,2V/μs	1,2V/μs
Gerð magnara	Tæki	Tæki
Algengt höfnunarhlutfall	93 db	93 db
Núverandi - inntakshlutdrægni	500Pa	500Pa
Spenna - framboð, stak/tvískiptur (±)	4,6V36V ± 2,3V18V	4,6V36V ± 2,3V18V
Framleiðslustraumur á hverri rás	18mA	18mA
Inntak offsets spennu (VOS)	30mV	30mV
Neikvæð framboðsspenna-nom	-15V	-15V
Spenna - Inntak offset	15μV	15μV
-3dB bandbreidd	1MHz	1MHz
Inntak Offset Current-Max (IIO)	0,00075μa	0,00075μa
Spennuaukning	1	1
Spennuhagnaður-nom	10	10
Ólínuleiki	0,00%	0,00%
Lengd	9.27mm	9.27mm
Hæð sitjandi (max)	4.57mm	4.57mm
Geislun herða	Nei	Nei
ROHS staða	Non-ROHS samhæft	Non-ROHS samhæft
Blýlaust	Inniheldur blý	Inniheldur blý

Valkostir AD620

Hlutanúmer	Lýsing	Framleiðandi
AD620BRZ-RL	Tækjabúnaður magnari, 85 UV offset-Max, 1 MHz band Breidd, pdso8, blýlaus, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-REL	Tækjabúnaður magnari, 85 UV offset-Max, 1 MHz band Breidd, PDSO8, MS-021-AA, SOIC-8	Analog Devices Inc.
AD620BR-REL	Lágt svíf, lágmark aflstæki Amp með settum hagnaði af 1 til 10000	Analog Devices Inc.
AD620BRZ-R7	Lágt svíf, lágmark aflstæki Amp með settum hagnaði af 1 til 10000	Analog Devices Inc.
AD620BRZ	Tækjabúnaður magnari, 85 UV offset-Max, 1 MHz band Breidd, pdso8, blýlaus, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BR	Tækjabúnaður magnari, 85 UV offset-Max, 1 MHz band Breidd, PDSO8, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-Reel7	Tækjabúnaður magnari, 85 UV offset-Max, 1 MHz band Breidd, PDSO8, MS-021-AA, SOIC-8	Analog Devices Inc.

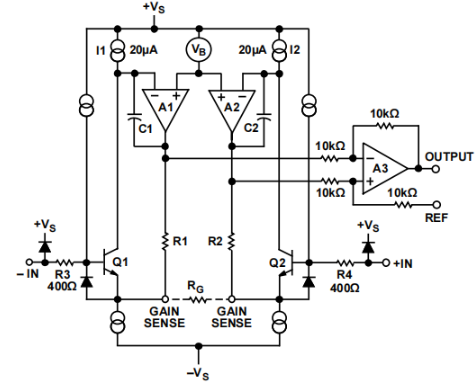

Einfölduð skýringarmynd af AD620

Tilvalin forrit fyrir AD620

AD620, með óvenjulegri nákvæmni og lágmarks offsetsspennu, finnur sig heima í ýmsum gögnum um gögnum.Slík kerfi spanna yfir forrit eins og þyngdarvog og transducer tengi, þar sem leit að mælingarnákvæmni er hiklaus.

Precision Data Systems

AD620 þrífst í umhverfi þar sem nákvæmni er ráðandi.Taktu vigtarvog, oft notaðir á rannsóknarstofum eða iðnaðarumhverfi: Hér getur hver mæling verið skref í átt að byltingarkenndum vísindalegum uppgötvunum eða yfirburðum vöru gæði.Hátt sameiginlegt að nota höfnun magnara (CMRR) og lágt hávaðaeinkenni eru burðarás þessarar áreiðanlegu og nákvæmu frammistöðu.

Transducer tengi

Forrit um transducer viðmót eru annar vettvangur þar sem AD620 sýnir getu sína.Hugleiddu transducers sem umbreyta líkamlegum fyrirbærum eins og þrýstingi, hitastigi eða krafti í rafmagnsmerki.Nákvæmni þessara viðskipta er alvarleg - hvort sem það er í nákvæmu eftirliti með sjálfvirkni kerfisins eða vakandi eftirlit með umhverfisaðstæðum.Hátt inntakviðnám AD620 gegnir aðalhlutverki við að varðveita heilleika merkja og gera það þannig að sannfærandi vali fyrir þessi tengi.

Læknisfræðileg forrit

Í heimi lækningatækja skín AD620 skært.Tæki eins og hjartalínurit (hjartalínuriti) og blóðþrýstingsskjáir sem ekki eru ífarandi treysta á mikla nákvæmni og lágmarks truflanir á merkjum til að skila áreiðanlegum greiningum.Hér eru lágt hávaði og hlutdrægni AD620 nauðsynleg.Ennfremur, hreysti magnarans við að varðveita afl, nær verulega rafhlöðu endingartímans flytjanlegra lækningatækja - aðalatriði í landslagi nútímans með farsímaheilbrigðislausnum, þar sem hver til viðbótar tíma í notkun getur skipt miklu máli.

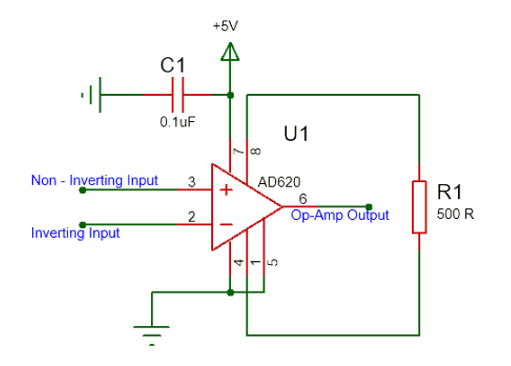

Hvernig á að starfa og hámarka AD620?

Að reka AD620 felur í sér röð af einföldum skrefum.Til að byrja með, stjórna skilvirkum krafti Integrated Circuit (IC) með því að tengja pinna 7 við aflgjafa og pinna 4 við jörðu.Eitt +5V framboð er oft fullnægjandi fyrir þetta verkefni.Að tryggja að pinna 2 (ekki snúningur) og pinna 3 (snúningur) stjórni inntaksmerkinu er gagnlegt fyrir rétta virkni.Til að koma á stöðugleika framleiðslunnar þegar enginn spennumun er á milli inntakspinna, venjulega malað pinna 5 (tilvísun) ásamt pinna 4.

Að stjórna hagnaði AD620 er mjög straumlínulagað ferli, sem krefst aðeins eins ytri viðnáms.Stilltu ávinninginn með því að setja viðnám (t.d. 500Ω fyrir 100) milli pinna 8 (+rg) og 1 (-rg).Hagnaðurinn er síðan reiknaður með formúlunni.

G = (49,4 kΩ / r_G) + 1.

Þessi formúla tryggir nákvæman hagnað með því að velja viðeigandi viðnámsgildi og bjóða upp á einfalda en öfluga aðferð til að sníða frammistöðu magnara að sértækum þörfum.Maður sem oft gleymist er inntak hlutdrægni straumsins.Hönnun AD620 lágmarkar þennan straum, en að draga úr ójafnvægi í upprunaviðnáminu sem tengist inntakspinnunum er enn að gera upp.Að lágmarka misræmi dregur úr offsetspennu, bætir heildar nákvæmni, sem er að mestu hættulegt í nákvæmni tækjabúnaði þar sem mínúta misræmi skiptir máli.Hitastigafbrigði geta haft veruleg áhrif á afköst AD620.Að tryggja að viðnám sem notuð er við ávinningsstillinguna hafi lághitastuðla er gagnlegt til að viðhalda stöðugum ávinningi á breitt hitastigssvið.Í forritum sem hafa áhrif á umhverfisaðstæður er þessi stöðugleiki gagnlegur fyrir stöðuga afköst.Í hagnýtum atburðarásum eins og iðnaðareftirlitskerfi er það virkt að viðhalda stöðugleika í ávinningi þrátt fyrir hitastigssveiflur til að forðast ónákvæmni mælinga.Þetta leggur áherslu á mikilvægi þess að velja viðeigandi íhluti sem eru í samræmi við rekstrarumhverfið og tryggja þannig áreiðanlegt og nákvæmt eftirlit.Viðmiðunarpinninn (pinna 5) hefur verulega áhrif á framleiðsluspennuna.Jarðandi þennan pinna ásamt pinna 4 venjulega núll framleiðslan þegar enginn munur er á innspennu.Í lengra komnum uppsetningum getur það að tengja þennan pinna við ákveðna spennu kynnt þekkt offset í framleiðslunni, sem er gagnlegt í forritum sem krefjast nákvæmra spennuviðmiðunarbreytinga.

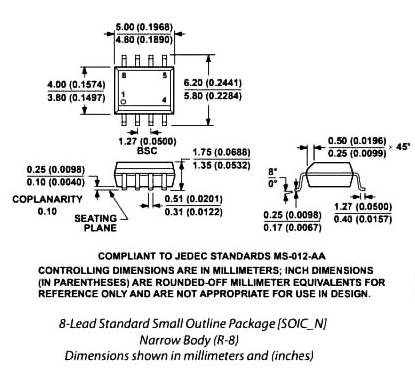

AD620 umbúðir

Um hliðstæða tæki

Analog Devices Inc. (NASDAQ: ADI) skarar fram úr í hönnun, framleiðslu og markaðssetningu á afkastamiklum hliðstæðum, blandaðri merkjum og stafrænu merkisvinnslu (DSP) samþættum hringrásum.ADI var stofnað árið 1965 og hefur skuldbundið sig til að vinna bug á flóknum verkfræðilegum áskorunum í merkisvinnslu.Snjallar lausnir þeirra hafa vald til að breyta raunverulegum fyrirbærum eins og hitastigi, þrýstingi og hraða í nákvæm rafmerkin og gera þannig kleift að fjölbreytt og hagnýt forrit um allan heim.

Í áratugi hefur ADI skipt frá því að einbeita sér eingöngu að hliðstæðri tækni til að faðma heildræna nálgun sem felur í sér blandaða merki og DSP tækni.Þessi vakt endurspeglar víðtækari þróun í rafeindatækniiðnaðinum í átt að samþættingu margra aðgerða í einn flís, eykur afköst og skera orkunotkun.Lausnir ADI finna sinn stað í forritum í sjálfvirkni iðnaðar, heilsugæslu, neytenda rafeindatækni og bifreiðakerfum.

Eignasafn ADI nær yfir fjölbreytt úrval af tæknilegum nákvæmum hliðstæðum vörum eins og magnara, línulegum vörum og gagnafrumum, sem eru alvarlegir fyrir skynjun og mælingu í mikilli upplausn.Blandaðar merkingarlausnir sem sameina hliðstæða og stafrænar hringrásir á einum flís, veita aukna virkni og skilvirkni.

DataSheet PDF

AD620BN gagnablöð:

Ad620.pdf

AD620BRZ-R7 DATASETS:

Ad620.pdf

Algengar spurningar [FAQ]

1. Getur AD623 komið í stað AD620?

AD620 og AD623 eru báðir stakir tækjabúnaðarmagnar með samhæfni PIN.Sérstakur þáttur þeirra á milli þeirra liggur í kröfum um aflgjafa þeirra: AD620 þarf tvöfalda birgðir, en AD623 getur starfað með annað hvort tvöföldum eða stökum birgðum.Þess vegna er hægt að skipta um AD620 með AD623 ef upprunalega hringrásin notar tvöfalda aflgjafa.Þú getur oft valið AD623 fyrir orkunýtni sína og einfaldaða orkuhönnun, þar sem það virkar með einu framboði.Eftir slíka skiptingu er frammistaða örstýringarstjórnar stöðug og heldur áfram að framkvæma verkefni sín óaðfinnanlega og tryggja áreiðanleika í hagnýtum forritum.

2.. Hvað tákna AD620 pinnar?

P1 og P8: Ytri viðnám á gróða

P2 og P3: Inntak skautanna

P6: framleiðsla flugstöð

P4 og P7: ± 5V aflgjafa

P5: Tilvísunarspennuinntak (400mV)

Þessi sérstaka pinna stillingar auðveldar skipulagðar og bjartsýni íhluta, sem tryggir stöðuga afköst og einfalda úrræðaferli.

3.. Hvernig virkar AD620?

AD620 er byggt á hefðbundinni þriggja OP-AMP hönnun en felur í sér verulegar afköst aukningar á breiðu aflgjafa svið (± 2,3– ± 18 V) og lítil orkunotkun (hámarksstraumur 1,3 mA).Þessir eiginleikar gera það hentugt fyrir lágspennu, lágmark-kraft hönnun.Monolithic byggingar- og leysir kvörðun tryggir mikla nákvæmni.Með því að nota mismunadrif tvíhverfa inntak í gegnum ß ferli nær lægri hlutdrægni straumi og stöðugar safnstraum með innri endurgjöf.Gagnsjöfnan er G = 49,4KΩ / R_G + 1, þar sem R_G er ytri viðnám sem stjórnar hagnaði.Þetta endurspeglar nýstárlega vinnubrögð í rafeindatækni og dregur fram mikilvægi nákvæmni og skilvirkni í hönnun samtímans.

4. Hvaða merki framleiðir AD620?

AD620, sem stillanlegur tækjabúnaður magnara, skilar spennumerki.Þessi framleiðsla fjölhæfni er sérstaklega heimtað fyrir forrit sem krefjast nákvæmrar magnunar merkja, svo sem lækningatækni og iðnaðarferli.Geta þess til að veita nákvæma merkismögnun leggur áherslu á hlutverk sitt í að viðhalda háum stöðlum um afköst í alvarlegum forritum.

5. Af hverju er AD620 framleiðslan alltaf neikvæð?
