SHT31 rakastig skynjari: Aðgerðir, kostir og gagnablað

SHT31 táknar nýjustu myndun hitastigs og rakastigs sem þróaðir voru með Sension.Þessi grein kannar SHT31 skynjara ítarlega og skoðar gagnablaðið, pinout, eiginleika og kosti.Það veitir einnig hagnýta innsýn í framkvæmd þess og hlutverk þess í nútíma tækni, þar sem nákvæm umhverfisgögn eru mikilvæg.Frá loftræstikerfi til háþróaðra reiknibúnaðar, gerir háþróaður getu SHT31 það ómetanlegt tæki til að ná nákvæmum og áreiðanlegum mælingum.

Vörulisti

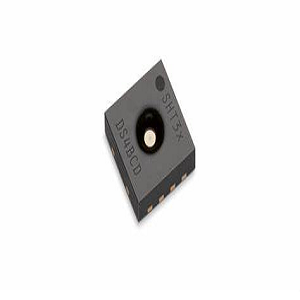

Hvað er SHT31?

The Sht31 táknar hámarki í viðleitni Sensirion til að fullkomna hitastig og rakastigskynjunartækni.Þessi skynjari nýtir háþróaða getu nýjasta CMOSens® skynjara flísarinnar og sýnir framfarir í vinnsluorku, nákvæmni og áreiðanleika yfir fyrri gerðum.SHT31 skynjarinn skar sig fram úr nákvæmni, aðlögunarhæfni og fjölhæfni.Það styður tvö notenda-valin I2C netföng og býður upp á óaðfinnanlega samþættingu í fjölbreytt kerfi.Geta þess til að eiga samskipti á allt að 1 MHz hraða tryggir skjótan gagnaflutning, gríðarlega dýrmæt í atburðarásum sem krefjast eftirlits og skjóts svara.Sameiningargeta SHT31 og háhraða samskipti taka á skilvirkan hátt viðfangsefni í nákvæmni-sjálfseignarforritum.Stöðug eftirlitsbúnaður og umhverfiseftirlitskerfi segja frá því að aukin nákvæmni og áreiðanleiki skynjarans dregur úr misræmi gagna, eflir skilvirkni og afköst kerfisins.Þessar endurbætur sýna ekki aðeins fágun CMOSENS® flísarinnar heldur varpa einnig ljósi á framsýna nálgun í skynjara tæknihönnun.

SHT31 pinna stillingar

PIN aðgerðir og lýsingar

PIN	Virka	Lýsing
Pinna 1: SDA	Raðgögn;Inntak/úttak	Heldur utan um tvíátta gagnaflutning í gegnum I2C samskipti.Vel valinn uppdráttarviðnám tryggir stöðug samskipti.
Pinna 2: Addr	Heimilisfang;Inntak;Tengdu við Logic High/Low	Setur i2c heimilisfang skynjarans, leyfir mörgum Skynjarar í sömu strætó.
Pinna 3: Viðvörun	Viðvörunarvísir;Framleiðsla;Fljóta ef ónotað er	Kallar fram viðvörunarmerki þegar fyrirfram ákveðin þröskuldur eru brotin.Ráðlegt að yfirgefa fljótandi ef ekki í notkun.
Pinna 4: SCL	Raðklukka;Inntak/úttak	Veitir klukku merki fyrir i2c samskipti, Samstilling gagnaflutnings.Einnig er mælt með uppdráttarviðnám.
Pinna 5: VDD	Framboðsspenna;Inntak	Veitir skynjaranum rekstrarspennu.Tryggja Hrein og stöðug spennuuppspretta fyrir áreiðanlega afköst.
Pinna 6: NRESET	Endurstilla pinna virka lágt;Inntak;Fljóta ef ónotað;Tengjast VDD með ≥2 kΩ viðnám	Gerir ráð fyrir handvirkum skynjara endurstillingum.Til að tryggja stöðugt Árangur, flotið þennan pinna ef það er ónotað eða tengt við VDD í gegnum viðnám.
Pinna 7: r	Engin aðgerð;Tengjast VSS	Þjónar ekki aðgerð og ætti að tengjast VSS Til að viðhalda heilindum kerfisins.
Pinna 8: VSS	Jörð	Þjónar sem tilvísun á jörðina til að lágmarka hávaða og tryggja nákvæma upplestur.

SHT31 tákn, fótspor og CAD líkan

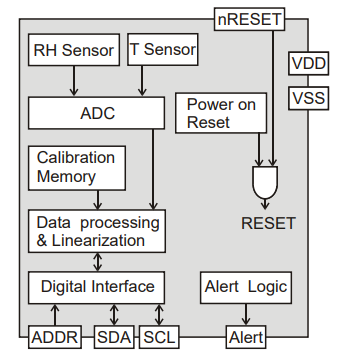

SHT31 blokk skýringarmynd

Sensirion SHT31-DIS-B forskriftir

Tegund	Færibreytur
Leiðartími verksmiðjunnar	4 vikur
FUTT	Yfirborðsfesting
Pakki / mál	Dfn
Fjöldi pinna	8
Umbúðir	Skera borði
Birt	2014
Staða hluta	Virkur
Max rekstrarhiti	125 ° C.
Mín rekstrarhiti	-40 ° C.
Framleiðsla gerð	Stafræn, i2c
Rekstrarspenna	3.3V
Viðmót	I2c
Max framboðsspenna	5.5V
Min framboðsspenna	2.15V
Nákvæmni	2%
Viðbragðstími	8 s
Gerð skynjara	Hitastig
Hæð	1mm
Lengd	2.6mm
Breidd	2.6mm
Ná SVHC	Engin SVHC
ROHS staða	ROHS samhæft
Blýlaust	Blýlaust

Eiginleikar SHT31

Kvörðun og hitastig bætur

SHT31 skynjarinn státar af að fullu kvarðaðri, línulegum framleiðsla með eðlislægum hitastigsbætur, sem sameiginlega tryggja mikla áreiðanleika og nákvæmni.Þessi einkenni eru ómetanleg í stillingum þar sem ekki er hægt að skerða nákvæmni gagna, svo sem í sjálfvirkni iðnaðar og umhverfiseftirliti.Innbyggð kvörðunarferli innan skynjarans hafnar á áhrifaríkan hátt þörfina fyrir handvirka ytri kvörðun, hagræðingu samþættingar og minnkandi uppsetningartíma.

Breitt spennusvið

SHT31 starfar innan breiðs spennu á bilinu 2,4V til 5,5V og býður upp á ótrúlegan sveigjanleika í ýmsum forritum.Þessi eindrægni gerir kleift að fá óaðfinnanlega samþættingu í mýgrútur af kerfum, allt frá litlum krafti, rafhlöðustýrðum tækjum til þeirra sem þarfnast hærra spennustigs.Breitt spennusviðið þjónar einnig sem biðminni gegn minniháttar sveiflum í framboði og viðheldur stöðugum og stöðugum skynjara frammistöðu við fjölbreyttar aðstæður.

Háhraða I2c tengi með tvöföldum heimilisfang valkosti

Með I2C viðmóti sem styður allt að 1 MHz samskiptahraða, tryggir skynjarinn skjótan gagnaflutning.Þessi hæfileiki er góður fyrir forrit sem krefjast gagnavinnslu og skjóts svörunar.Framboð tveggja valanlegra I2C netföng gerir mörgum skynjara kleift að deila einni strætó, einfalda flókna kerfishönnun og hámarka auðlindir.Þessi eiginleiki er viðeigandi í uppsetningum fjölskynjara þar sem þörf er á rými og skilvirkni auðlinda.

Óvenjuleg nákvæmni

SHT31, sérstaklega í ShT35 afbrigðinu, stendur upp úr vegna sérstakrar nákvæmni þess og státar af hlutfallslegri rakastigi ± 1,5 %RH og hitastigs nákvæmni ± 0,1 ° C.Þessar nákvæmar mælingar þýða áreiðanlegri gögn fyrir forrit eins og loftræstikerfi, veðurstöðvar og heilsugæslutæki.

Hröð sprotafyrirtæki og gagnaöflun

Skynjarinn er hannaður fyrir Swift Ræsing og gagnaöflun og lágmarkar tímatíma milli upphafsafls og framboðs gagna.Þessi eiginleiki er hagstæður í aðstæðum sem krefjast tafarlausrar gagnaöflunar, eins og sjálfvirkra stjórntækja og eftirlitskerfa.Hröð upphafstímar stuðla einnig að orkunýtni í tækjum sem eru rekin af rafhlöðu, sem gerir skynjaranum kleift að snúa fljótt aftur í lágmark vald eftir mælingu.

Samningur og varanlegur 8-pinna DFN pakki

SHT31 er umlukinn samningur 8-pinna DFN pakka og er tilvalinn fyrir samþættingu í geimbundnum forritum án þess að skerða afköst.Lítill formþáttur þess gerir það fullkomlega að passa fyrir nútíma rafræna hönnun jafnvægisstærð og virkni.Varanlegir umbúðir tryggja verndun innri íhluta skynjarans og auka seiglu hans og langlífi, jafnvel í krefjandi rekstrarumhverfi.

Kostir Sht31

Óvenjulegur áreiðanleiki með stöðugleika til langs tíma

SHT31 skynjarar eru þekktir fyrir óvenjulega áreiðanleika þeirra og stöðugan árangur yfir langan tíma.Þessir skynjarar eru smíðaðir með prófunarferlum og veita stöðugt nákvæma upplestur, sem gerir þá frábæra fyrir umhverfi sem er háð nákvæmu rakastigi og hitastigseftirliti.Varanlegur árangur þeirra við fjölbreyttar aðstæður er vitnisburður um framúrskarandi verkfræði þeirra.

Sannað tækni með yfir 15 ára þróun

SHT31 notar yfir 15 ára þróun og notar nýjustu tækni sem á rætur sínar að rekja til umfangsmikilla rannsókna.Hönnun skynjarans hefur notið góðs af endurtekningum og innsýn, sem leiðir til yfirburða vöru sem hentar fyrir margvísleg forrit.Þessi hiklaus leit að nýsköpun felur í sér nákvæmni og áreiðanleika sem skilgreina skynjara með háum gæðum.

Hæfni fyrir stórfellda framleiðslu

Hönnun og framleiðsluaðferð SHT31 fínstillir það fyrir stórfellda framleiðslu.Straumlínulagað framleiðsluferli þess tryggir fjöldaframleiðslu án þess að fórna gæðum.Þessi sveigjanleiki gerir það ákjósanlegt val fyrir víðtækar dreifingar, sem nær yfir allt frá iðnaðarnotkun til rafeindatækni.Að mæta verulegri eftirspurn dregur áreiðanlega áherslu á ættleiðingu þess.

Hátt merki-til-hávaða hlutfall

Hátt merki-til-hávaða hlutfall (SNR) SHT31 eykur getu þess til að skila nákvæmum og skýrum upplestrum.Hærri SNR er notað til að ná nákvæmum gögnum í forritum sem krefjast uppgötvunar á mínútu breytinga á rakastigi og hitastigi.

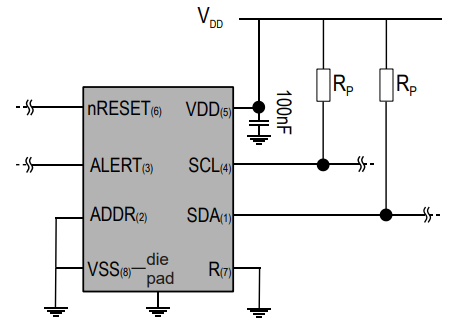

Umsóknarrásir SHT31

Aflgjafa

SHT31 starfar innan spennusviðs 2,4V til 5,5V, með rekstrarspennu 3,3V.Stöðugt aflgjafa er mikilvægt þar sem sveiflur geta leitt til ónákvæmra skynjara.Margir kjósa 3,3V eftirlitsstofninn IC til að viðhalda stöðugri spennu, bætt við að aftengja þétta til að sía út hávaða.Að setja 100nf keramikþétti nálægt skynjarapinnunum getur dregið úr tímabundnum spennuáhrifum.Þessar aðferðir eru í samræmi við árangursríka rafræna hönnun þar sem hávaðaminnkun er frábær.

Samskiptareglur

SHT31 miðlar í gegnum I2C samskiptareglur og þarfnast uppdráttarviðnáms á SDA og SCL línunum.4,7kΩ viðnám eru notuð en hægt er að stilla þær út frá strætóhraða og sérstökum kröfum.Rétt leið á I2C línum til að forðast að fara yfir raflínur lágmarkar þvermál og truflanir.

Merkjaskilyrði

Stafrænir skynjarar eins og SHT31 geta þurft viðbótarhluta í hávaðasömu umhverfi.Notkun þétta eða hlífðar tryggir áreiðanlega notkun og ferrítperlur á gagnalínur sía í raun hátíðni hávaða.Að nota þessar aðferðir lágmarkar EMI áhrif.

PCB skipulag

Vel hönnuð PCB skipulag eykur afköst skynjara mjög.Settu SHT31 frá hita-myndandi íhlutum til að lágmarka hitauppstreymi.Skjöldur spor og viðhalda traustu jörðu plani til að draga úr ytri truflunum.Þessar aðferðir endurspegla venjur sem fjalla um svipaðar áskoranir.

Kvörðun og prófun

Ítarleg kvörðun er gagnleg fyrir nákvæmar skynjara.Þáttur í hitastigi og rakastigi.Sjálfvirkar uppsetningar hagræða ferlinu og styrkja áreiðanleika.Sjálfvirkni hefur reynst auka endurtekningarhæfni og nákvæmni í hvaða forritum sem er.

Sjálfgreiningaraðgerðir

SHT31 felur í sér sjálfgreiningar til að greina möguleg mál.Að samþætta greiningareftirlit í vélbúnaðinum getur greint vandamál fyrirbyggjandi og gerir kleift að vera tímabært viðhald.Fyrirbyggjandi greiningar draga úr niður í miðbæ og viðhaldskostnað við langtíma notkun, dýrmæt innsýn.

Framkvæmd vélbúnaðar

Öflug vélbúnaður ætti að innihalda villu meðhöndlun og staðfestingarleiðir gagna.Innleiða CRC ávísanir varðandi heiðarleika gagna.Tryggja rétta meðhöndlun.Þessi aðferð endurspeglar aðferðafræði í hvaða forritum sem er og tryggir stöðuga og nákvæma gagnaöflun.

Samanburðargreining á Sht11 og DHT11

Helstu þættir

SHT11 skynjarinn felur í sér rakaviðkvæmir þétta en DHT11 treystir á rakastig viðnám.Þéttar í Sht11 hafa tilhneigingu til að bjóða upp á yfirburða stöðugleika og nákvæmni.Þessi eiginleiki verður sérstaklega gagnlegur í forritum sem krefjast mikillar nákvæmni.Að velja skynjara með þessi einkenni er oft undir áhrifum af kröfum um áreiðanlega afköst.Aftur á móti geta viðnámin í DHT11, þrátt fyrir að vera hagkvæmari, ekki ná sömu nákvæmni og stöðugleika.Þessi aðgreining gegnir hlutverki þegar kemur að því að velja skynjara fyrir sérstakt umhverfi eða vísindarannsóknir þar sem heiðarleiki gagna er afar áhyggjuefni.

Skynjarasamsetning

SHT11 notar nýstárlegt efni sem skapa skarð til að skynja bæði rakastig og hitastig með nákvæmni.Orkumbilið eykur næmi þess og viðbragðstíma.Skynjarar sem nota slík háþróað efni veita venjulega áreiðanlegri gögn yfir ýmsum aðstæðum.Þessi eiginleiki gerir Sht11 sérstaklega hentugan fyrir vísindalegar tilraunir og iðnaðarforrit þar sem stöðugur árangur er metinn.Aftur á móti samþættir DHT11 rakastig skynjara við NTC hitamistor.Þó að þessi uppsetning sé virk, býður hún ekki upp á háþróaða skynjunargetu sem sést í skynjara sem nota orkusamningaefni.

Virkni og afköst

SHT11 skar sig fram úr því að veita hitastigssamsettan rakastig og hágæða DEW Point mælingar í ýmsum umhverfiseftirlitskerfum.Sameining hitastigsbóta tryggir að rakastigslestur haldist nákvæmur þrátt fyrir sveiflur.Aftur á móti skortir DHT11 hágæða döggpunktaaðgerðir og býður ekki upp á hitastigsbætur, sem leiðir til hugsanlegra ónákvæmni.Þessi takmörkun verður athyglisverð í atburðarásum þar sem nákvæmt rakastig er mikilvægt, svo sem í loftslagseftirlitskerfi og veðurfræðilegum notkun.Einstaklingar sem starfa í umhverfi þar sem nákvæmni hefur áhrif á niðurstöður hallast oft að skynjara eins og Sht11.Háþróaðir íhlutir SHT11 og óvenjuleg virkni gera það að ákjósanlegu vali fyrir krefjandi forrit.Aftur á móti býður DHT11 hagkvæmari lausn, sem veitir viðunandi árangur fyrir minna alvarlegar aðstæður.Viðurkenna sérstakar kröfur tiltekins umsóknar leiðbeinir vali viðeigandi skynjara.

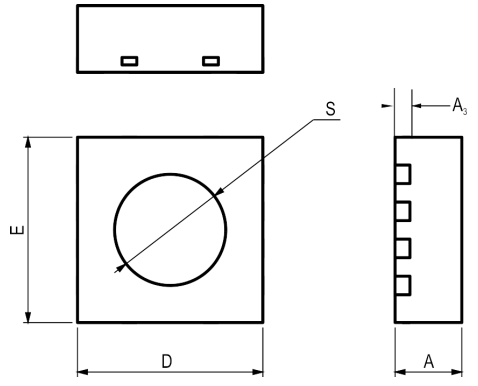

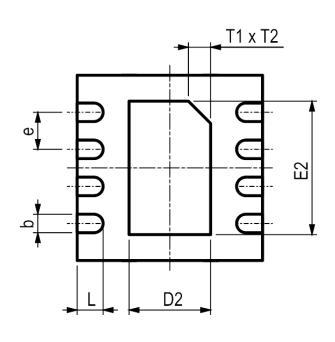

SHT31 umbúðir

Upplýsingar um framleiðendur Sht31

Sension, leiðarljós í skynjara tækni, skar sig fram úr því að búa til skynjara fyrir rakastig, gas og vökvaflæðismælingar.Fyrirtækið var stofnað með skýra sýn um að afgreiða miklar nákvæmni skynjara og hefur komið fram nýjungum sem hafa haft mikil áhrif á atvinnugreinar eins og loftræstikerfi, bifreiða-, læknisfræðilega og neytenda rafeindatækni.Skynjarar þeirra eru þykja vænt um nákvæmni þeirra, áreiðanleika og sveigjanleika í samþættingu og verða að fara að flóknum forritum.Áberandi Sensirion í skynjara tækni er knúin áfram af ósveigjanlegum gæðum, hiklausri nýsköpun og skuldbindingu til einbeittra lausna.Þessir eiginleikar tryggja skynjara þeirra stöðugt væntingar iðnaðarins og styrkja forystuhætti þeirra.

DataSheet PDF

SHT31-DIS-B gagnablöð:

Yfirlýsing skynjara.pdf

SHT3X himna valkostur Spec.pdf

Sht3x-dis seríur datasheet.pdf

Shtxx, stsxx samsetning SMD PKGS.PDF

Shtxx prófunarhandbók.pdf

Algengar spurningar [FAQ]

1.. Hvað er SHT31 notaður?

SHT31 finnur notkun sína á fjölbreyttum sviðum:

Loftslagsstjórnun: Tryggja ákjósanlegar andrúmsloftsaðstæður.

Veðurstöðvar: veita áreiðanleg gögn til spá.

Heimbúnað: Stuðla að skilvirku og sjálfvirku heimilisumhverfi.

2. Hver er ávinningur SHT31 skynjarans?

Það styður marga valkosti viðmóts, þar á meðal I2C og spennuútgang, sem auðveldar auðvelda innlimun í fjölbreytt úrval kerfa og tækja.Með rekstrarspennu á bilinu 2,4 til 5,5V aðlagast skynjarinn að mismunandi aflgjafaaðstæðum, sem veitir bæði almennum tilgangi og sérhæfðum forritum.Sameining ýmissa aðgerða innan skynjarans, ásamt öflugri hönnun, tryggir mikla áreiðanleika.Þetta gerir það hentugt fyrir krefjandi forrit eins og sjálfvirkni iðnaðar, heilsugæslutæki og loftræstikerfi.Hæfni skynjarans til að mæla bæði hitastig og rakastig með mikilli nákvæmni hjálpartæki til að viðhalda ákjósanlegum umhverfisaðstæðum í stjórnuðum stillingum.Þetta eykur aftur á móti heildar skilvirkni rekstrar.Með því að fylgjast með umhverfisaðstæðum hjálpar það við að viðhalda gæði vöru.Nákvæm upplestur þess stuðlar að orkusparnað og bjartsýni afköst kerfisins.
