AT89S52-24PU örstýring: Valkostir, pinout og gagnablað

Þessi grein kannar AT89S52-24PU örstýringuna, undirstrikar einkenni þess, hagnýt notkun og hvernig hún meðhöndlar skilvirkan hátt vald og frammistöðu í krefjandi forritum.Þetta tæki er þekkt fyrir 8K bæti af leifturminni og lítilli orkunotkun, er tilvalið að leita að jafnvægi orkunýtni með öflugri virkni í rafgeymisbúnaði.

Vörulisti

1. Hvað er AT89S52-24PU?

2. AT89S52-24PU PIN-stillingar

3. AT89S52-24PU tákn, fótspor og CAD líkan

4. eiginleikar AT89S52-24PU

5. AT89S52-24PU Tæknilegar upplýsingar

6. AT89S52-24PU Svipaðir hlutar

7. Hagnýtur blokkarmynd af AT89S52-24PU

8. Forritun leifturminnisins (Parallel Mode

9. Að sannreyna leifturminnið (samsíða stilling

10. Flash minni seríur niðurhal

11. Valkostir AT89S52-24PU

12. Umsóknir AT89S52-24PU

13. pakki fyrir AT89S52-24PU

14. AT89S52-24PU upplýsingar

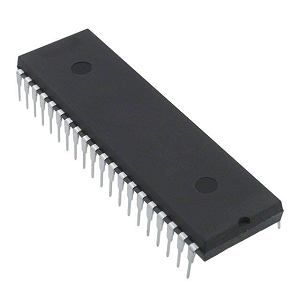

Hvað er AT89S52-24PU?

The AT89S52-24PU Örstýring er mjög sveigjanlegt tæki sem samþættir 8 bita CPU með forritanlegu leifturminni á einum flís.Með því að virkja háþróaða óstöðug minni tækni Atmel heldur þessi örstýring eindrægni við álitið 80C51 kennslusett.Endurforritanlegt flass á flísinu veitir fjölbreyttum þörfum ýmissa innbyggðra stjórnkerfa á þann hátt sem er bæði skilvirkt og hagkvæm.Örstýringin er með 8k flass og 256 bæti af vinnsluminni, sem veitir næga getu til flókinna forritunar og veitinga fyrir forrit sem krefjast flókinnar gagnavinnslu.Að taka upp 32 almennar I/O línur í almennum tilgangi býður upp á fjölhæfni til að tengja fjölbreytt úrval af jaðartæki.

Með þremur 16 bita tímamælir/teljara styður AT89S52-24PU nákvæmar tímabundnar aðgerðir, sem eru ómetanlegar fyrir gagnavinnslu og stjórnunarstillingar.Tvöfaldir gagnaábendingar auka skilvirkni gagna og styðja skjótan atburðarás gagnaflutnings á áhrifaríkan hátt.Varðhundar tímamælirinn bætir við lag af áreiðanleika með því að endurstilla kerfið meðan á óreglu hugbúnaðarins stendur, eiginleiki sem þykir vænt um geira sem forgangsraða langtímakerfi.Getu örstýringarinnar til truflana á ýmsum tíðnum hjálpar til við að koma jafnvægi á afköst við orkunotkun.Aðgengi að orkusparandi stillingum, þar með talið aðgerðalaus og niðurbrot, undirstrikar hæfileika þess fyrir rafhlöðustýrðum forritum, sem tryggir varðveislu minni við innihald meðan á niðurfelldum stigum stóð.Þessir eiginleikar fjalla um orkunýtingaráhyggjur, eins og sést af upptöku þess í færanlegum og fjarstýrðum tækjum.

AT89S52-24PU PIN-stillingar

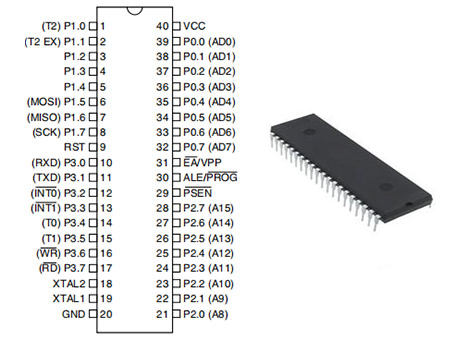

AT89S52-24PU Pinout

Pinna nr	Pinnaheiti	Lýsing
1-8	Höfn 1	Viðmót 1 er með innri uppdrátt og er 8-bita tvíátta I/O höfn.Fjórar TTL inntak geta verið sökkva/uppspretta í höfn 1 framleiðsla stuðpúðar.Þegar 1s er skrifað á höfn 1 pinna, innri útdrátturinn Dragðu þá hátt og leyfðu þeim að nota sem aðföng.Vegna innri Pull-ups, höfn 1 pinnar sem eru ýtt út fyrir að vera lágt mun uppspretta straumur (Iil) sem aðföng.Að auki, eins og sýnt er í töflunni, er hægt að stilla P1.0 og P1.1 að vera tímamælir/teljari 2 ytri talning inntak (P1.0/T2) og Tímamælir/teljari 2 kveikja inntak (P1.1/T2EX), hver um sig.Meðan á flash Forritun og sannprófun, höfn 1 fær einnig lágpöntunar heimilisfang bæti.
9	Fyrsta	Inntak ætti að endurstilla.Meðan sveiflan er Að virka, hátt á þessum pinna fyrir tvo vélaferli endurstillir tækið. Eftir að varðhundurinn hefur tímasett út fer þessi pinna hátt fyrir 98 sveifluvél tímabil.Hægt er að gera þennan eiginleika óvirkan með því að nota dispe bita í SFR AUXR (Heimilisfang 8eh).Endurstilla háa getu er sjálfgefið virkt í bita Vanræksla.
10-17	Höfn 3	Höfn 3 er innri uppkoma 8-bita tvíátta I/O höfn.Hægt er að sökkva eða fá fjögur TTL inntak með því að nota Port 3 framleiðsla stuðpúða. Þegar 1s er skrifað á höfn 3 pinna, draga innri útdráttar þá hátt, leyfa þeim að nota sem aðföng.Vegna uppdráttarins, Port 3 pinna sem eru dregin að utan, mun uppspretta núverandi (IIL) sem aðföng.Fyrir Flash Forritun og sannprófun, höfn 3 fær nokkur stjórnmerki.Eins og fram kemur Í töflunni hér að neðan styður höfn 3 einnig aðgerðir fjölmargra AT89S52 Sérstakir eiginleikar.
18	XTAL2	Framleiðsla frá sveiflum magnara.
19	XTAL1	Inntak í sveiflusogara magnarann og inntakið í Innri klukka rekstrarrás.
20	Gnd	Jörð.
21-28	Höfn 2	Höfn 2 er innra uppdrátt 8-bita tvíátta I/O höfn.Fjórar TTL inntak geta verið sökkva/uppspretta í port 2 úttaksbuffunum.Þegar 1 er skrifað á höfn 2 prjóna, innri útdrátturinn dregur þá hátt, sem gerir kleift að þau sem á að nota sem aðföng.Vegna innri uppdráttarins, port 2 pinna sem er ýtt utanaðkomandi lágt mun uppspretta núverandi (IIL) sem aðföng.Meðan á sóttum frá ytri forritsminni og aðgang að utanaðkomandi gagnaminni sem notar 16 bita netföng (movx @ dptr), höfn 2 gefur frá sér hágæða heimilisfang bæti. Þegar 1s sendir 1 notar höfn 2 öflug innri uppköst í þessu umsókn.Höfn 2 gefur frá sér innihald P2 sérstaks aðgerðarskrár Meðan á 8 bita heimilisfangi er aðgang að ytri gagna minni (movx @ ri).Meðan á Flash forritun og sannprófun, höfn 2 fær auk þess hápöntunar Heimilisfangsbitar og ýmis stjórnmerki.
29	Psen	Lesa strobe að ytri forritsminni er kallað Program Store Enable (PSEN).PSEN er virkjað tvisvar á hverri vélarhring þegar AT89S52 er að keyra kóða frá ytra forritsminni, með tveimur psenum Virkjun hunsuð við hvern aðgang að ytri gagnaminni.
30	Ale/Prog	Heimilisfangið (ALE) framleiðsla púls er notað til Láttu lágu bæti heimilisfangsins við aðgang að utanaðkomandi minni.Meðan á Flash forritun, þessi pinna þjónar einnig sem forrit Pulse Input (PROG). Ale er sleppt með stöðugu hraða 1/6 sveiflutíðni í venjulegu Notkun og er hægt að nota við ytri tímasetningu eða klukku.Hins vegar á meðan Hver aðgangur að utanaðkomandi gagnaminni, einum öl púls er sleppt.Setja bit 0 af SFR staðsetningu 8eh til 0 Slökkva á Ale að virka ef þess er óskað.Ale er aðeins virkur Þegar bitinn er stilltur með MOVX eða MOVC kennslu.Annars er pinninn lyfti hátt en veikt.Ef örstýringin er í ytri framkvæmdastillingu, Að setja Ale-Disable bit hefur engin áhrif.
31	EA/VPP	Kveikt er á ytri aðgangi.Til að gera tækinu kleift Sæktu kóða frá ytri forritsminni sem byrjar á 0000H og endar Á FFFFH verður EA að vera tengdur við GND.Ef lásbitinn 1 er kóðaður, þá er Ea þó verður innbyrðis fest á endurstillingu.Fyrir aftökur innri áætlunarinnar, ea ætti að vera bundið við VCC.Meðan á Flash forritun er, þessi pin að auki fær 12-volta forritun Virkja spennu (VPP).
32-39	Höfn 0	Viðmót 0 er tvíátta 8 bita opið frárennsli I/O tengi. Hver pinna getur sökkva átta TTL inntakum sem úttaksgátt.Pinnarnir á höfn 0 geta vera notaður sem inntak í háum viðnám þegar 1s er skrifað til þeirra.Meðan á aðgangi stendur til utanaðkomandi forrits og gagnaaminni er einnig hægt að stilla höfn 0 sem Margþætt lágpöntunar heimilisfang/gagnabíl.P0 er með innri útdrátt í þessu háttur.Meðan á Flash forritun stendur fær Port 0 einnig kóða bæti og framleiðsla þá við staðfestingu áætlunarinnar.Við sannprófun áætlunarinnar, ytri útdráttarefni er krafist.
40	VCC	Framboðsspenna.

AT89S52-24PU tákn, fótspor og CAD líkan

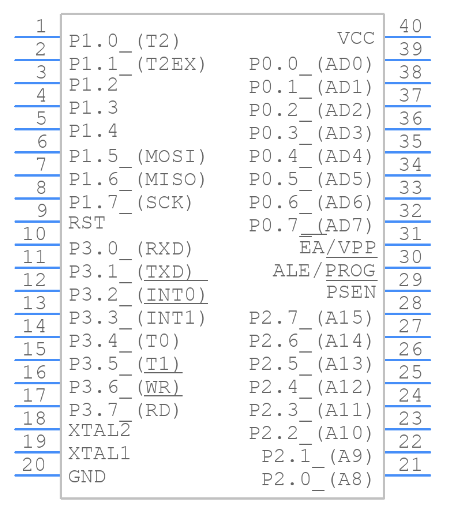

AT89S52-24PU Symbol

AT89S52-24PU tákn

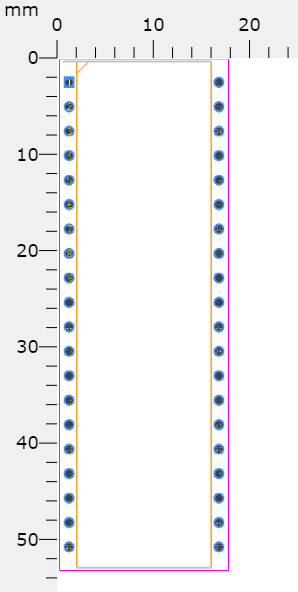

AT89S52-24PU Footprint
AT89S52-24PU fótspor

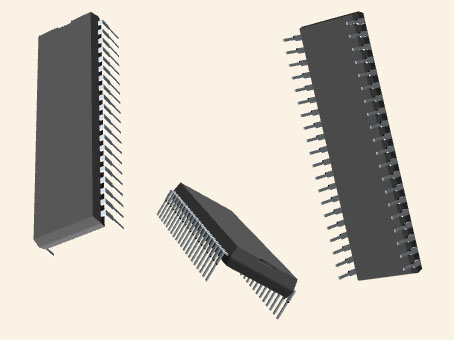

AT89S52-24PU CAD Model
AT89S52-24PU CAD líkan

Aðgerðir AT89S52-24PU

• MCS®-51 venjulegt samræmi: að fullu samhæft við MCS®-51 staðalinn, sem tryggir öfluga og áreiðanlega afköst.

• 8K ISP Flash minni: geymir stór forrit.Styður allt að 10.000 skrifa/eyða hringrásum, tilvalin fyrir langtímaforrit.

• Víðtæk rekstrarspenna (4V - 5,5V): Aðlagast ýmsum aflgjafaumhverfi.

• Háhraða aðgerð: Meðhöndlar truflanir allt að 33 MHz og jafnvægi orkunýtni við afköst.

• Auka öryggi: Minnislásaraðgerðir vernda hugverk.Kemur í veg fyrir óviðkomandi aðgang eða breytingar.

• Sveigjanleg I/O og tímamælir aðgerðir: Auðvelt samþætting með skynjara og tæki.Nákvæm stjórn á tímaforritum sem krefjast nákvæmrar tímasetningar.

• Tvöfaldar gagnaábendingar: eykur skilvirkni í gagnaþungum verkefnum eins og merkisvinnslu og samskiptum.Einfaldar meðhöndlun gagnastraums.

• Orkusparandi stillingar: aðgerðalausir og niðurbrotnar stillingar draga úr orkunotkun.Bjartsýni fyrir færanlegan tæki og sjálfbæra hönnun.

AT89S52-24PU tækniforskriftir

Tegund	Færibreytur
Leiðartími verksmiðjunnar	7 vikur
FUTT	Í gegnum gat
Pakki / mál	40-dýfa (0,600, 15,24mm)
Fjöldi I/OS	32
Rekstrarhiti	-40 ° C ~ 85 ° C Ta
Röð	89s
JESD-609 kóða	e3
Staða hluta	Virkur
Fjöldi uppsagnar	40
Framboðsspenna	5V
Tíðni	33MHz
Rekstrarspenna	5V
Viðmót	Uart
Hafðu samband	Tin
Festingartegund	Í gegnum gat
Fjöldi pinna	40
Varðhundar tímamælar	Já
Umbúðir	Tube
Birt	1997
Pbfree kóða	já
Rakanæmi (MSL)	1 (ótakmarkað)
Flugstöð	Tvískiptur
Flugstöðvum	2.54mm
Grunnhlutafjöldi	AT89S52
Aflgjafa	5V
Minni stærð	8kB
Hraði	24 MHz
Spenna - framboð (VCC/VDD)	4V ~ 5,5V
Fjöldi bita	8
Jaðartæki	WDT
Kjarnastærð	8-bita
Tenging	Uart/usart
Aðgangstími	24 µs
DMA rásir	Nei
PWM rásir	Nei
Fjöldi tímamæla/teljara	3
Fjöldi Uart rásir	1
Lengd	52.58mm
Ná SVHC	Engin SVHC
ROHS staða	Rohs3 samhæft
SVEIKA TYPE	Innra
RAM stærð	256 x 8
UPS/UCS/útlæga ICS gerð	Örstýring
Kjarna örgjörva	8051
Tegund forritsminnis	Leiftur
Stærð forritsins	8kb 8k x 8
Bita stærð	8
Er með ADC	Nei
Breidd gagnabíls	8b
DAC rásir	Nei
Takast á við breidd strætó	8b
Hæð	4.826mm
Breidd	13.97mm
Geislun herða	Nei
Blýlaust	Blýlaust

AT89S52-24PU Svipaðir hlutar

Þrír þættirnir sem taldir eru upp til hægri eru svipaðir í forskriftum og í örflögu AT89S52-24PU.

Hlutanúmer	Framleiðandi	Pakki / mál	Fjöldi pinna	Breidd gagnabíls	Fjöldi i/o	Viðmót	Minni stærð	Framboðsspenna	Jaðartæki
AT89S52-24PU	Microchip tækni	40-dýfa (0,600, 15,24mm)	40	8 b	32	Uart	8 kb	5 V.	WDT
AT89C55WD-24PU	Microchip tækni	40-dýfa (0,600, 15,24mm)	40	8 b	32	SPI, Uart, USART	32 kb	5 V.	WDT
AT89S51-24PU	Microchip tækni	40-dýfa (0,600, 15,24mm)	40	8 b	32	Uart, USART	4 kb	5 V.	WDT
AT89C51RC-24PU	Microchip tækni	40-dýfa (0,600, 15,24mm)	40	8 b	32	Uart, USART	20 kb	-	WDT

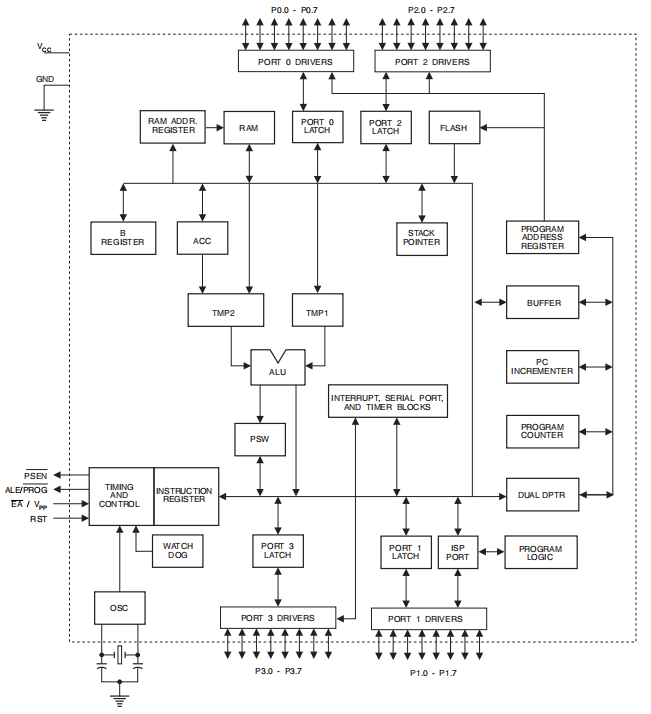

Hagnýtur blokkarmynd af AT89S52-24PU

Skýringarmyndin hér að neðan sýnir virkan blokk uppbyggingu AT89S52-24PU.

Functional Block Diagram

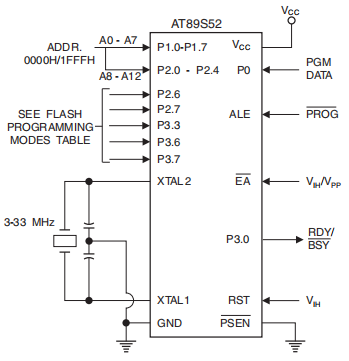

Forritun leifturminnisins (samsíða stilling)

Myndin hér að neðan sýnir ferlið við að forrita leifturminni AT89S52-24PU í samhliða stillingu.

Programming the Flash Memory (Parallel Mode)

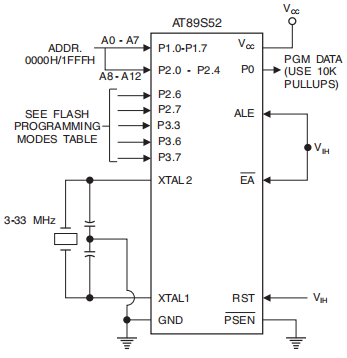

Sannreyna flassminnið (samsíða stilling)

Myndin hér að neðan sýnir ferlið við að sannreyna leifturminnið í samsíða stillingu fyrir AT89S52-24PU.

Verifying the Flash Memory (Parallel Mode)

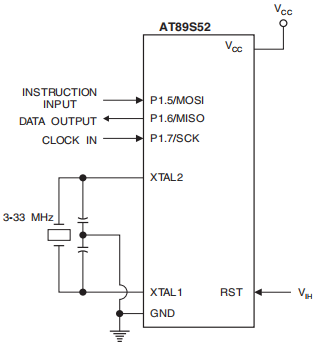

Flash Memory Serial Downloading

Á myndinni hér að neðan er sýnt fram á niðurhalsferlið fyrir AT89S52-24PU leifturminnið.

Flash Memory Serial Downloading

Valkostir AT89S52-24PU

Hlutanúmer	Lýsing	Framleiðandi
AT87F52-24PC	Örstýring, 8 bita, flass, 8051 örgjörvi, 24MHz, CMOS, PDIP40, 0,600 tommur, plast, DIP-40	Atmel Corporation
AT87F52-24PI	Örstýring, 8 bita, flass, 8051 örgjörvi, 24MHz, CMOS, PDIP40, 0,600 tommur, plast, DIP-40	Atmel Corporation
AT87F52-24PL	Örstýring, 8 bita, flass, 24MHz, CMOS, PDIP40, 0,600 Tommur, plast, DIP-40	Atmel Corporation

Forrit AT89S52-24PU

• Eftirlit með heilbrigðisþjónustu: Auka nákvæmni í læknisfræðilegum eftirlitsbúnaði.

• Öryggi bifreiða: samþættir aðgerðir eins og aðlagandi skemmtisiglingastjórnun og akreinaaðstoð.

• DIY rafeindatækni: gerir áhugamönnum kleift að búa til sérsniðin tæki.

• Rafeindatækni neytenda: Framleiðir fjölhæfar og leiðandi vörur.

• Snjall heimili og borgir: Bætir samskipti tækjanna fyrir betri orkustjórnun og þægindi.

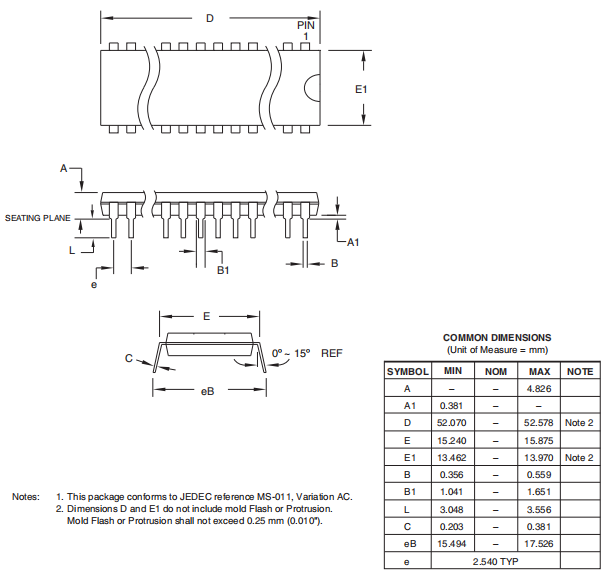

Pakki fyrir AT89S52-24PU

AT89S52-24PU Package

AT89S52-24PU upplýsingar framleiðanda

Microchip Technology Inc., með höfuðstöðvar sínar sem eru staðsettar í Chandler, Arizona, gegnir hlutverki í örstýringunni og hálfleiðara iðnaði.Fyrirtækið er aðgreint með staðfastri hollustu sinni við brautryðjandi framfarir og viðhalda háum stöðlum með vörulínum sem viðurkenndar eru fyrir áreiðanleika þeirra, sem efla þróunarvirkni og efnahagslega varfærni.Með því að betrumbæta vandlega hönnunar- og framleiðsluferla sína uppfyllir Microchip ekki aðeins heldur fer fram úr viðmiðum iðnaðarins og hlúir að umgjörð sem hvetur til áframhaldandi aukningar og betrumbóta.Microchip Technology Inc. er miklu meira en veitandi örstýringar og hálfleiðara;Það mótar virkan landslagið þar sem þessi tækni er þróuð og notuð.Strategísk áhersla þess á skilvirkni, kostnaðarstjórnun og gæðaeftirlit setur það á framhlið iðnaðarins.

DataSheet PDF

Um okkur

ALLELCO LIMITED

Allelco er alþjóðlega frægur einn-stöðva Dreifingaraðili innkaupaþjónustu á blendingum rafeindahluta, sem skuldbindur sig til að bjóða upp á alhliða innkaup og birgðakeðjuþjónustu fyrir alþjóðlega rafræn framleiðslu- og dreifingariðnað, þar með talið 500 efstu OEM verksmiðjur og óháðir miðlarar.
Lestu meira

Fljótur fyrirspurn

Vinsamlegast sendu fyrirspurn, við munum svara strax.

Magn

Hlutanúmer
Nafn tengiliðar
nafn fyrirtækis
Netfang
Sími
Athugasemdir

Algengar spurningar [FAQ]

1. Hvernig dreifir AT89S51 og AT89S52?

Aðalmunurinn snýst um stærð leifturminni: AT89S51 er búinn 4K á meðan AT89S52 stækkar þetta í 8K.Þessi stækkun styður flóknari forrit og geymslu á umfangsmiklum kóðagrunni, í takt við fjölbreyttar þarfir í innbyggðri kerfisþróun.

2. Hver eru forrit AT89S52?

AT89S52 er notað í nokkrum innbyggðum stjórnunarverkefnum, sem oft eru metin fyrir orkunýtni og áreiðanlega afköst.Fjölhæfni þess gerir það að verkum að það er valinn kostur í verkefnum sem miða að hagkvæmni en viðhalda virkni, í takt við nýsköpun í jafnvægi við fjárhagsleg sjónarmið.

3. Geturðu útfært AT89S52-24PU?

Þetta er 8 bita CMOS örstýring, þekktur fyrir að sameina reikniaðan og minni getu í samningur einingar.Þessir eiginleikar eru lokkandi í straumlínulaguðum hönnunarferlum þar sem skilvirkni og rými eru mikilvæg.

4. Af hverju er AT89S52-24PU endurgjöf?

Flasssminni á flísum gerir kleift að endurforrita, bjóða aðlögunarhæfni fyrir uppfærslur hugbúnaðar og endurtekningarþróun.Þessi aðgerð er viðbót við nútímalegt þróunarsjónarmið þar sem stöðugar endurbætur eru ekki aðeins mögulegar heldur fagnaðar.

5. Hvaða stillingar samþættir 8-bita CPU við flass minni?

AT89S52-24PU sýnir þessa samsetningu, þar sem 8 bita CPU samhæfir sig við leifturminni.Þessi samþætting skilar skilvirkri vinnslu og geymslu fyrir forrit sem krefjast öflugra aðgerða án umfram.

6. Hvaða stærð flassminni býr það yfir?

Það samanstendur af 8K bæti af flassi, sem gerir kleift að stjórna forritagögnum.Þessi víðáttumikil gerir það hentugt fyrir krefjandi verkefni þar sem takmarkað minni gæti valdið hindrunum.

7. Hvernig meðhöndlar AT89S52 lág tíðni notkun?

Static rökfræði er innifalin, sem gerir kleift að nota við lága tíðni með skilvirkni.Þetta einkenni er notkun í atburðarásum sem krefjast lágmarks orkunotkunar og auka bæði langlífi og sjálfbærni í rafeindatækni.

8. Hvenær verður CPU óvirkur?

Aðgerðalaus stilling gerir CPU óvirkan og nær orkusparnað en viðheldur aðgerðum örstýringar.Þessi stefnumótandi hönnun lágmarkar orkunotkun á tímabilum með minni ákafri vinnslu.

9. Hvaða háttur viðheldur ráðvendni RAM?

Innihald RAM er óbreytt meðan á niðurfellingu stendur og gerir kleift að varðveita gagna þrátt fyrir minni orkunotkun.Þessi virkni er góð við aðstæður sem þarfnast varðveislu gagna samhliða lágmarks orkunotkun, dæmigerð í tækjum rafhlöðu.
