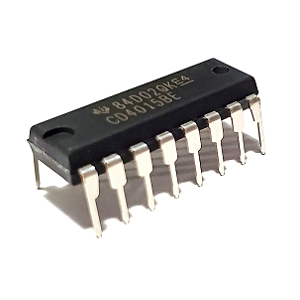

CD4015 IC: Að kanna tvö 4-bita vaktaskrá hönnun

Þessi leiðbeiningar kafa í fjölhæfa og skilvirkan CD4015 samþætta hringrás, CMOS tæki sem samanstendur af tveimur aðskildum 4 bita vaktaskrám með raðinntaki og samsíða framleiðsla getu.CD4015 er þekktur fyrir lágmarks orkunotkun og öflugt hávaða friðhelgi og er kjörið val til að auka stafræna virkni palla eins og Arduino.Í þessari yfirgripsmiklu könnun munum við greina PIN -stillingar IC, hagnýt forrit og samþættingu þess við Arduino Systems.

Vörulisti

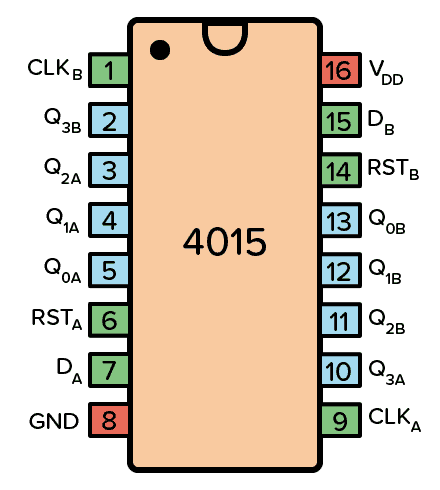

PIN -stillingar 4015 IC

Pinnaheiti	Pinna nr.	Tegund	Lýsing
VDD	16	Máttur	Framboðsspenna (+3 til +15V)
Gnd	8	Máttur	Jörð (0V)
Da	7	Inntak	Gagnapinna fyrir skrá a
Clka	9	Inntak	Klukkupúls fyrir skrá a
Rsta	6	Inntak	Endurstilla pinna fyrir skrá a
QA0, QA1, QA2, QA3	5, 4, 3, 10	Framleiðsla	4 bita framleiðsla fyrir skrá a
DB	15	Inntak	Gagnapinna fyrir skrá B
Clkb	1	Inntak	Klukkupúls fyrir skrá B
Rstb	14	Inntak	Endurstilla pinna fyrir skrá B
QB0, QB1, QB2, QB3	11, 12, 13, 2	Framleiðsla	4 bita framleiðsla fyrir skrá B

Virkni 4-bita vaktaskrár

Skiptaskrár taka mikilvægan stað í stafrænum rafeindatækni, sem gerir kleift að nota aðferðafræðilega geymslu og meðferð gagna.4 bita vaktaskrá, svo sem CD4015, sameinar fjórar samtengdar flip-flops.Hver flip-flop gildir svolítið og býr til röð sem færir gögn á skilvirkan hátt þegar klukkupúlsum berst.Þegar hver púls lendir í, færast gögn frá einni flip-flop yfir í það næsta og bergmálar skipulegu, en samt hiklaust, framþróun atriða í verksmiðjulínu.

Þegar ný gögn hafa komið inn í skrána verður þeim upplýsingum sem hýst er í síðustu flip-flop og sýna hringrásarhegðun þessara tækja.Þessi stöðugu veltu speglar skipulagningarferli, þar sem óaðfinnanlegt flæði og tímabær skiptast á árangri.Ímyndaðu þér þetta sem í ætt við aðgerðirnar innan iðandi þvottahúss, þar sem fataþættir eru sífellt hjólaðir í gegnum ýmis stig.Myndin hér að neðan sýnir arkitektúr 4-bita vaktaskrá sem samanstendur af röð tengdum D flip-flops, hvor með gagnainntak, stillingu og endurstillingu, sem sýnir gagnaflutning frá einum bita til næsta þegar þú færð klukkupúls.

Notkun CD4015

Undirbúningur hringrásar

Þegar samþætt er CD4015 Tengdu VDD við jákvæða spennuuppsprettu í hönnun þína og tengdu GND pinnann við jörðina.Fyrirliggjandi spennusvið er breitt, frá 3 til 15 volt, þar sem nokkur afbrigði koma til móts við allt að 20 volt, sem gerir kleift að aðlögunarhæf forrit.Hver vaktaskrá í CD4015 krefst aðskildar klukka, gagna og endurstilla inntakstengingar.Þetta gerir tækinu kleift að vera óaðfinnanlega felld inn í margnota kerfi þar sem óháðar aðgerðir eiga sér stað samtímis.

Sigla um klukku- og gagnamerki

CLK pinninn er mikilvægur fyrir notkun tækisins þar sem hækkandi brún hans veldur því að gögn við D -inntakið færist yfir í skrána.Tímasetning samhæfingar með klukkutímabilum getur skapað áskoranir, svo að halda uppi sléttum gagnaflutningi felur í sér að tryggja stöðugleika merkja og viðhalda litlum hávaða aðstæðum.Innleiðing buffunartækni getur varið gegn niðurbroti merkja og tryggt að tímasetningarkröfur séu stöðugt uppfylltar jafnvel í hátíðni verkefnum.

Að skipuleggja endurstillingar skrár

Að nota fyrsta pinnann til að hreinsa innihald skrár til 0000 er þátttakandi í að forðast ranga uppbyggingu gagna, sérstaklega í atburðarásum sem þurfa tíðar endurstillingar.Háþróaðar aðferðir gætu falið í sér að samþætta stjórnunarrökfræði til að gera sjálfvirkan endurstillingu meðan á orkuferlum stendur eða bilunarskilyrði, efla bæði rekstraráreiðanleika og skýrleika.

Aðgangur að framleiðsla skrár

Register ríki eru stöðugt fáanleg í gegnum QXX framleiðsla pinna, hagstæðan eiginleika fyrir kembiforrit og eftirlit með kerfinu sem veitir glugga í gagnaferlum tækisins.Hagnýtar prófanir og kerfisbundin athugun geta afhjúpað dulda vandamál í flóknum hönnun, sem leiðir til bættrar heildar heilleika kerfisins.

Hvernig á að nota CD4015 fyrir arduino framleiðsla stækkun?

Örstýringar eins og Arduino renna oft út úr framleiðslupinna þegar þeir vinna að stærri verkefnum.CD4015 vaktaskráin leysir þetta með því að láta þig stjórna fleiri framleiðsla með aðeins tveimur Arduino pinna.Þessi handbók sýnir hvernig á að nota CD4015 til að bæta átta framleiðsla til viðbótar við Arduino þinn á einfaldan, skilvirkan hátt.Til að setja upp þessa hringrás þarftu CD4015BE flís, átta LED, átta 1 kΩ viðnám og Arduino (t.d. UNO).Arduino sendir gögn á CD4015, sem stjórnar LED.Hver hluti af gögnum samsvarar því hvort LED er slökkt eða slökkt.Sem dæmi má nefna að senda tvöfaldan röð 00000011 mun kveikja á tveimur síðustu LED og láta hina vera frá.

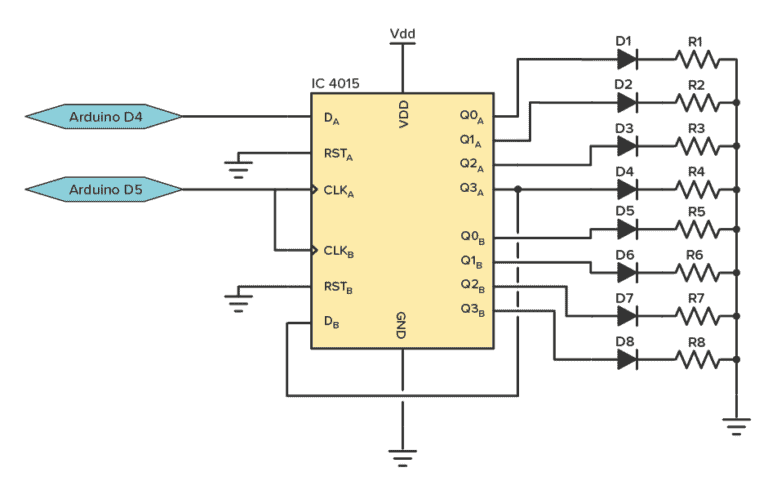

Byrjaðu á því að raflagið íhlutina.Tengdu ljósdíóða við CD4015 framleiðsluna, hver með 1 kΩ viðnám.Úthlutaðu einum Arduino pinna (t.d. D4) til að senda gögn á CD4015, og annan pinna (t.d. D5) til að senda klukkutegundir sem samstilla gagnaflutninginn.CD4015 geymir gögnin og uppfærir ljósdíóða í röð þar sem þau fær hvern bita.Til að stjórna ljósdíóða skaltu búa til tvöfaldan röð.A 1 kveikir á LED og 0 slekkur á því.Til dæmis mun 10101010 lýsa hverri annarri LED.Arduino sendir þessi gögn aðeins í einu með því að nota PIN D4.Klukkapúls frá pinna D5 segir CD4015 að lesa hvern bita og fara í þann næsta.Endurtaktu þetta ferli fyrir alla átta bita til að uppfæra alla LED.Þessi aðferð stækkar framleiðsla Arduino á skilvirkan hátt og hægt er að minnka hana frekar með því að bæta við fleiri CD4015 flögum.Með aðeins tveimur pinna geturðu stjórnað mörgum ljósdíóða eða öðrum íhlutum.Það er einföld leið til að nýta takmarkaða auðlindir örstýringar meðan þeir læra um vaktaskrár og stafræna rafeindatækni.

CD4015 Valkostir og jafngildi

Jafngildi

• NTE4015

• MC14015

• HCF4015

• LTC4015

• TC4015

• HEF4015

• CD4015be

Val

• CD4035

• 74HC164

• 74HC595
