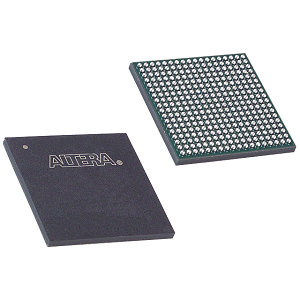

The EP1C4F324C7N er hluti af Cyclone® FPGA röð Intel, sérstaklega hannaður fyrir hagkvæmar forrit sem krefjast góðs afkasta og litlum tilkostnaði.Þessi FPGA er með 4.000 rökfræðiþætti og 400 rökfræði fylkingar (Labs), sem veitir öfluga getu fyrir hóflega flækjustig.Það felur í sér 76,5 kílóbita af heildar vinnsluminni og stuðningi allt að 249 I/O prjónum, sem gerir það mjög fjölhæfur fyrir ýmsar tengikröfur.Starfandi við tíðni allt að 320 MHz og með framboðsspennu á bilinu 1.425V til 1.575V er EP1C4F324C7N búið til að takast á við krefjandi forrit.Það styður fjölbreytt úrval af I/O stöðlum eins og LVTTL, LVCMOS, SSTL-2 og SSTL-3, og er samhæft við ytri minni gerðir eins og DDR SDRAM, sem eykur notagildi þess í stafrænu merki vinnslu, innbyggðri tölvunarfræði og sjálfvirkni kerfum.
Ef þú ert að leita að því að halda rekstri þínum gangandi með áreiðanlegri tækni, getur það að setja magnpöntun af þessari FPGA hjá okkur að tryggja að þú hafir fengið það framboð og samræmi sem þú þarft fyrir verkefnin þín.

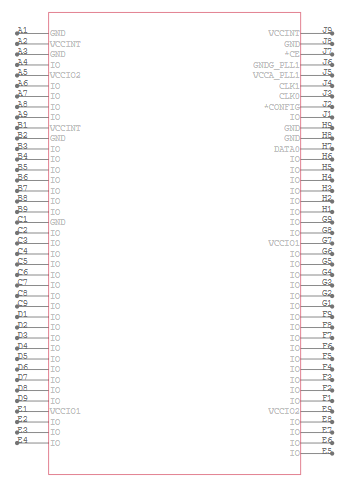

EP1C4F324C7N tákn

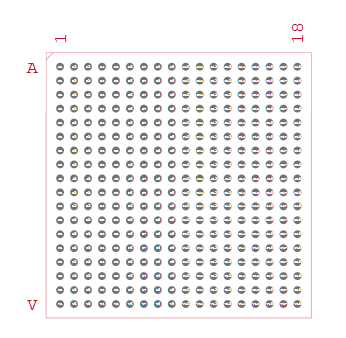

EP1C4F324C7N fótspor

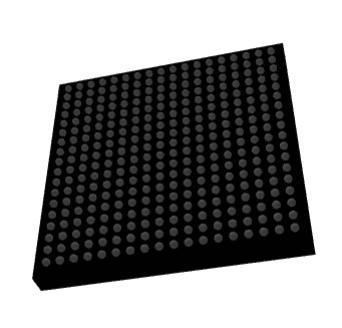

EP1C4F324C7N 3D líkan
• Rökfræðiþættir: FPGA inniheldur 4.000 rökfræðiþætti sem gera kleift að innleiða flóknar rökrásir og stafrænar aðgerðir á skilvirkan hátt.
• Logic Array Blocks (Labs): Það felur í sér 400 rannsóknarstofur, sem eru grundvallar byggingareiningar fyrir FPGA arkitektúrinn, sem auðveldar hönnun fjölhæfra stafrænna rökfræði.
• Heildar vinnsluminni: FPGA er búinn 76,5 kílóbítum af innbyggðum vinnsluminni, sem veitir minni auðlindir á flís til háhraða gagnavinnslu og geymslu.
• Fjöldi i/o pinna: Með 249 notendastillanlegum I/O pinna styður EP1C4F324C7N fjölbreytt úrval af tengivalkostum, aðlagast ýmsum merkisstaðlum og rafrænum íhlutum.
• Rekstrartíðni: Það getur starfað á tíðni allt að 320 MHz, sem gerir það kleift að takast á við háhraða reikniverk og ferla á skilvirkan hátt.
• Framboðsspenna: Tækið starfar innan framboðsspennu á bilinu 1.425V til 1.575V og tryggir sveigjanlega og áreiðanlega valdastjórnun milli mismunandi forrita.
• Faslásaðar lykkjur (PLL): Það er með fasa læstum lykkjum fyrir nákvæma klukku stjórnun fyrir tímasetningarnæmar forrit.
• Stuðningur við marga I/O staðla: FPGA styður ýmsa I/O staðla eins og LVTTL, LVCMOS, SSTL-2 og SSTL-3, sem eykur eindrægni þess við breitt svið rafrænna íhluta og kerfa.

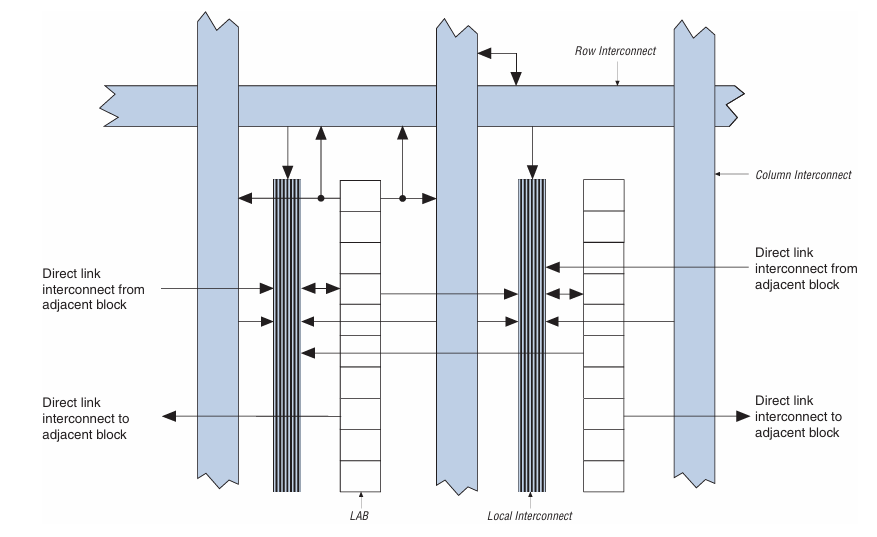

Skýringarmyndin sýnir samtengingaruppbyggingu innan FPGA og vísar sérstaklega til EP1C4F324C7N Tæki frá Altera Cyclone seríunni.Kjarninn í þessu skipulagi eru Rökfræði fylkisblokkir (Rannsóknarstofur), sem eru lóðrétt samstilltar einingar sem innihalda þyrpingar af rökfræðiþáttum sem bera ábyrgð á framkvæmd notenda rökfræðiaðgerða.Hvert rannsóknarstofu er tengt við nágrannarannsóknarstofur með beinum tengslum samtenginga, sem gerir kleift að hafa háhraða samskipti og lágmarka seinkun á útbreiðslu merkja.Þessir beinir tenglar veita skilvirkan, staðbundna gagnaflutning milli aðliggjandi rökfræðiblokka án þess að neyta víðtækari leiðarauðlinda.
Umhverfis rannsóknarstofurnar eru tvær aðal tegundir alþjóðlegra samtenginga: Row samtengingar Og Súlur samtengingar.Þessar breiðu bláu línur þjóna sem leiðarvegir, sem gerir kleift að fara yfir stærri hluta FPGA efnisins.Röðin samtengir keyrslu lárétt en súlu samtengir lóðrétt.Þeir auðvelda tenginguna á milli fjarlægra rökfræðiblokka og tengi við inntak/úttaksþætti eða aðrar hagnýtar einingar sem settar eru yfir flísina.
Staðbundna samtengingin situr á milli rannsóknarstofna og þjónar sem skiptisefni sem brúar alþjóðlega samtengingu við rannsóknarstofurnar.Það gerir rökfræðiblokkunum kleift að fá aðgang að merkjum bæði frá beinum og alþjóðlegum samtengingum.Þetta leiðarveldi, sem sameinar bein, staðbundin, röð og súlustíga, veitir sveigjanlega og stigstærð nálgun við dreifingu merkja, hámarkar árangur og rökfræði innan EP1C4F324C7N FPGA.
|
Tegund |
Færibreytur |
|
Framleiðandi |
Altera/Intel |
|
Röð |
Cyclone® |
|
Umbúðir |
Bakki |
|
Staða hluta |
Úrelt |
|
Fjöldi rannsóknarstofna/CLB |
400 |
|
Fjöldi rökfræðiþátta/frumna |
4000 |
|
Heildar vinnsluminni |
78.336 |
|
Fjöldi i/o |
249 |
|
Spenna - framboð |
1.425V ~ 1.575V |
|
Festingartegund |
Yfirborðsfesting |
|
Rekstrarhiti |
0 ° C ~ 85 ° C (TJ) |
|
Pakki / mál |
324-BGA |
|
Pakki birgjabúnaðar |
324-fbga (19x19) |
|
Grunnvörunúmer |
EP1C4 |
Netbúnað
EP1C4F324C7N er mjög hentugur til notkunar í netbúnaði eins og rofa, leið og mótald.Það hjálpar til við að stjórna gagnaumferð á skilvirkan hátt, bæta afköst og draga úr leynd til að viðhalda afkastamikilli netrekstri.
Iðnaðar sjálfvirkni
Á sviði sjálfvirkni iðnaðar er hægt að nota þessa FPGA til að stjórna vélum og vélfærakerfi.Geta þess til að vinna úr flóknum reikniritum gerir fljótt kleift að stjórna og fylgjast með, auka framleiðni og öryggi í framleiðsluumhverfi.
Rafeindatækni neytenda
EP1C4F324C7N finnur forrit í neytenda rafeindatækni, sérstaklega við að keyra háupplausnarsýningar og stjórna gagnvirkum viðmóti í tækjum eins og snjallsjónvörpum og háþróaðri sjálfvirkni kerfum heima.Öflug vinnslugeta þess tryggir slétt og móttækileg reynslu.
Bifreiðakerfi
Innan bifreiðaumsókna stuðlar þessi FPGA að virkni háþróaðra ökumannsaðstoðarkerfa (ADAs) og infotainment kerfi í ökutæki.Það styður vinnslu og ákvarðanatöku vegna öryggis- og afþreyingaraðgerða í nútíma farartækjum.
Aerospace og Defense
FPGA á einnig við í geim- og varnargeirum þar sem það meðhöndlar merki og myndvinnsluverkefni fyrir ratsjá og samskiptakerfi.Mikil áreiðanleiki þess og getu til að starfa við erfiðar aðstæður gera það tilvalið fyrir hernaðar- og geimferðaforrit.
1. Hönnunarsköpun: Byrjaðu á því að skrifa hönnun þína með því að nota vélbúnaðarlýsingu, svo sem VHDL eða Verilog.Þessi kóði skilgreinir rökrétt uppbyggingu og virkni útfærslu vélbúnaðarins.Það er mikilvægt að þýða vélbúnaðarhugmyndina þína nákvæmlega til HDL til að tryggja að FPGA hegði sér eins og búist var við.Áður en haldið er áfram að útfærslu vélbúnaðar skaltu herma eftir HDL kóðanum þínum með uppgerð hugbúnaðar.Þetta skref prófar rökfræði og virkni hönnunar þinnar í sýndarumhverfi, sem gerir þér kleift að bera kennsl á og bæta úr villum snemma í þróunarferlinu.
2. Samantekt og myndun : Notaðu Quartus II hugbúnað Altera til að setja saman og samstilla HDL kóðann þinn.Samantekt þýðir HDL þinn í netlista, almenna lýsingu á FPGA vélbúnaðinum sem kortleggur hönnun þína á rökfræðiþætti og leiðarauðlindir.Passandi ferlið, hluti af Quartus II vinnuflæðinu, felur í sér að setja og beina hönnun þinni innan FPGA.Það hámarkar staðsetningu rökfræðiþátta og leið á tengingum til að uppfylla kröfur um árangur og lágmarka auðlindanotkun.
3. Pinna verkefni: PIN skipuleggjandi í Quartus II gerir þér kleift að úthluta ákveðnum pinna á FPGA við inntak og framleiðsla sem skilgreind er í HDL kóðanum þínum.Rétt pinna verkefni er gott fyrir líkamlega tengingu og samspil FPGA við aðra vélbúnaðaríhluti í kerfinu þínu.
4. Tímasetningargreining: Notaðu Timequest tímasetningargreiningartækið til að tryggja að hönnun þín uppfylli tímasetningarkröfur.Þetta tól athugar fyrir uppsetningu og tíma og heildarárangur tímasetningar, sem hjálpar til við að koma í veg fyrir vandamál eins og spillingu gagna og óstöðugleika kerfisins.
5. Forritunarskrár kynslóð: Eftir að hönnunin er tekin saman, samstillt og staðfest til tímasetningar, notaðu samsetningartólið innan Quartus II til að búa til forritunarskrá.Þessi skrá, venjulega með .SOF (SRAM Object File) eða .POF (forritanleg hlutaskrá) framlenging, inniheldur stillingargögn fyrir FPGA.
6. Forritun tæki: Tengdu FPGA borð við tölvuna þína með JTAG viðmóti, svo sem USB-BLASTER.Þetta viðmót er notað til að flytja forritunarskrána frá tölvunni yfir í FPGA.Opnaðu Quartus II forritara tólið til að hlaða og flytja forritunarskrána til FPGA.Þetta skref stillir FPGA með hönnun þinni, í raun „forritun“ tækisins til að framkvæma viðeigandi aðgerðir.
7. Staðfesting: Þegar FPGA er forritað skaltu framkvæma hagnýtar prófanir til að sannreyna að FPGA starfar rétt í samræmi við hönnunarforskriftirnar.Þessi prófun getur falið í sér að keyra prófunartilfelli í rannsóknarstofuumhverfi, athuga viðmótsaðgerðir og tryggja FPGA samskipti rétt við aðra vélbúnaðaríhluti.
Sveigjanleiki og endurstilla
EP1C4F324C7N býður upp á óviðjafnanlegan sveigjanleika miðað við örstýringar og ASIC, sem eru festir í hlutverki þeirra þegar framleitt er.Hægt er að forrita þessa FPGA til að laga sig að nýjum kröfum eða breytingum á kerfishönnun fyrir forrit sem þróast með tímanum.Þessi endurstillanleiki gerir kleift að uppfæra kerfin sín án þess að skipta um vélbúnað, draga úr bæði kostnaði og þróunartíma.
Samhliða vinnslugeta
Með getu sína til að framkvæma margar aðgerðir samtímis, skar EP1C4F324C7N fram í umhverfi sem krefst afkastamikilla tölvu.Þessi samsíða vinnsluhæfileiki er kostur yfir hefðbundnum örstýringum sem starfa í röð, sem gerir FPGA hentugri fyrir ákafur forrit eins og stafræn merkisvinnslu, myndbandsvinnsla og flókin stjórnkerfi.
Sérsniðin útfærsla vélbúnaðar
FPGA gerir ráð fyrir hönnun sérsniðinna vélbúnaðar sem er sérsniðin sérstaklega að rekstrarþörf notandans.Þetta þýðir að hægt er að fínstilla EP1C4F324C7N til að framkvæma sérstök verkefni á skilvirkari hátt en venjulegir örgjörvar eða ASIC, sem veitir betri afköst og orkunýtni fyrir sérhæfð forrit.
Hagkvæmni fyrir framleiðslu lágt til miðjan magn
Fyrir verkefni þar sem framleiðslurúmmál réttlætir ekki mikinn kostnað við að þróa ASIC, þá er EP1C4F324C7N hagkvæm val.Það veitir ávinninginn af sérsniðnum vélbúnaði án þess að veruleg fjárfesting sé fyrir framan fyrir ASIC hönnun og framleiðslu, sem gerir það tilvalið fyrir frumgerðir, lítil til meðalstór verkefni eða sérhæfð iðnaðarforrit.
Sameining og rýmisvirkni
Getan til að samþætta margar aðgerðir og íhluti í einn FPGA flís gerir EP1C4F324C7N mjög dýrmæt í geimbundnum forritum.Þessi samþætting leiðir til smærri, samsniðnari tækjahönnunar, frábær í færanlegum rafeindatækni, bifreiðaforritum og öðrum atburðarásum þar sem þörf er á rýmisvirkni.
• Pakkategund: 324-pinna fínpitakúlukúlur (FBGA)
• Pakkastærð (Lengd x breidd): 19 mm x 19 mm
• Hámarks sætihæð: 3,5 mm
• Flugstöðvum: 1 mm
EP1C4F324C7N er sviði forritanleg hliðar fylking (FPGA) framleidd með Intel, í kjölfar kaupanna á Altera.Sem hluti af Cyclone® seríunni Intel táknar þessi FPGA hluti af breiðu eignasafni Intel af samþættum tæknilausnum.Intel, leiðandi í hálfleiðaraiðnaðinum, samþættir háþróaða framleiðslutækni og umfangsmikinn stuðning til að veita öflugar FPGA lausnir, þar með talið EP1C4F324C7N, sem inniheldur flókna rökfræði getu í samsniðnum formstuðul.Þessi FPGA dregur fram skuldbindingu Intel til að skila afkastamiklum tölvuþáttum sem koma til móts við fjölbreyttar tæknilegar þarfir.
Hvort sem þú ert að þróa sérsniðna stjórnunarrökfræði, byggja háhraða samskiptakerfi eða frumgerð sérhæfðra stafrænna aðgerða, skilar EP1C4F324C7N FPGA ákjósanlegu jafnvægi á afköstum, sveigjanleika og kostnaði.Með víðtækri I/O eindrægni, samþætt minni og skilvirkt endurstillanleika styður það stigstærð og rýmis skilvirk hönnun á fjölmörgum nútíma forritum.Þessi FPGA er studdur af leiðandi stuðningi Intel, er þessi FPGA áfram áreiðanleg og aðlögunarhæf lausn til að leita að öflugri forritanlegri rökfræði í bæði lág- og miðju bindi.
Allt Dev Pkg CHG 1/ágúst/2018.pdf
Mult Dev Dessicant CHG 19/júlí/2019.pdf
Mult Series hugbúnaður CHGS 26/Mar/2020.pdf
Virtual JTAG Megafuntion Guide.pdf
Vinsamlegast sendu fyrirspurn, við munum svara strax.
Já, þessi FPGA styður utanaðkomandi minni gerðir þar á meðal DDR SDRAM, þökk sé fjölstaðnum I/O stuðningi.Samt sem áður verður PCB skipulag þitt að fylgja ströngum tímasetningar- og viðnám leiðbeiningum fyrir háhraða minni viðmót.
Þetta tæki starfar við 1.425V til 1.575V kjarnaspennu, með viðbótarspennu sem þarf fyrir I/O staðla.Notaðu PowerPlay Power Analyzer innan Quartus til að meta neyslu út frá hönnun þinni til að ná nákvæmri orkuskipulagningu.
Já, EP1C4F324C7N er í samræmi við tilskipanir ROHS og er fáanlegt í blýlausum pakka.Þetta gerir það hentugt fyrir umhverfislega skipulega markaði og forrit sem krefjast græns rafeindatæknivottunar.
Fyrir miðlungs margbreytileika tekur samantekt og forritun venjulega 3 til 5 mínútur, allt eftir afköstum tölvunnar.Tímasetningargreining og PIN -verkefni geta framlengt ferlið ef hönnun þín krefst þéttra tímasetningar.
Þú þarft Intel's Quartus II hugbúnað, sem er fáanlegur í ókeypis Lite útgáfu, og USB-Blaster eða samhæfan JTAG forritara.Þessi verkfæri gera þér kleift að setja saman hönnun þína, búa til forritunarskrár og hlaða þeim inn á FPGA.
